电源模块

模块电源设计指南1. 电源模块选型
- 确定所需的输出电压和电流
- 评估环境条件(温度、湿度等)
- 考虑效率、尺寸和成本要求
2. 电源拓扑结构选择
- 隔离和非隔离型电源
- 前端和后端电路拓扑
- 反激、正激、半桥、全桥等拓扑
3. 关键器件选择
- 功率开关(MOSFET)
- 变压器/电感
- 整流二极管
- 输入/输出滤波电容
4. 辅助电路设计
- 反馈和控制电路
- 开机软启动电路
- 过流/过压保护电路
- EMI滤波和抑制电路
5. 热设计与布局
- 功率损耗计算
- 热耗散设计(散热芯片、风扇等)
- 元器件布局和走线
6. 安全认证与EMC
- 安全标准(UL/EN等)
- EMC/EMI标准
- 绝缘和耐压设计
7. 测试与调试
- 原理图与PCB设计验证
- 功能测试与故障诊断
- 效率、纹波、EMI测试
8. 文档和标准遵从
- 设计文件整理
- 安全和EMC测试报告
- 产品标准符合性声明
设计模块电源需要全面考虑功能、可靠性、成本和法规要求,上述设计指南涵盖了关键的设计步骤和注意事项。

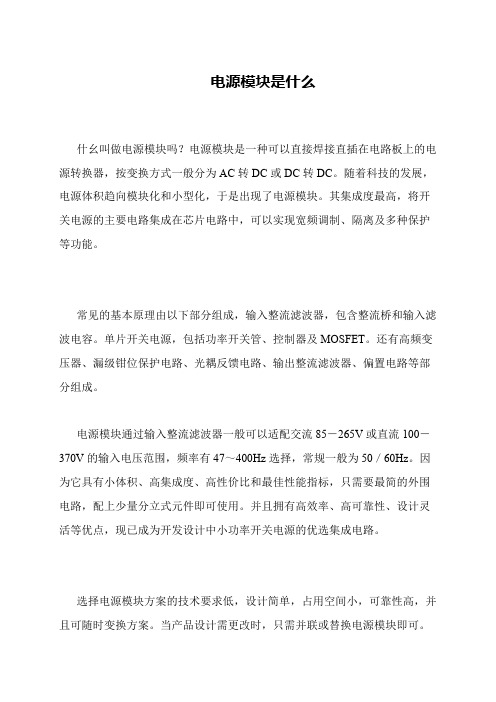

电源模块是什么
 什幺叫做电源模块吗？电源模块是一种可以直接焊接直插在电路板上的电源转换器，按变换方式一般分为AC转DC或DC转DC。

随着科技的发展，电源体积趋向模块化和小型化，于是出现了电源模块。

其集成度最高，将开关电源的主要电路集成在芯片电路中，可以实现宽频调制、隔离及多种保护等功能。

 常见的基本原理由以下部分组成，输入整流滤波器，包含整流桥和输入滤波电容。

单片开关电源，包括功率开关管、控制器及MOSFET。

还有高频变压器、漏级钳位保护电路、光耦反馈电路、输出整流滤波器、偏置电路等部分组成。

 电源模块通过输入整流滤波器一般可以适配交流85－265V或直流100－370V的输入电压范围，频率有47～400Hz选择，常规一般为50／60Hz。

因为它具有小体积、高集成度、高性价比和最佳性能指标，只需要最简的外围电路，配上少量分立式元件即可使用。

并且拥有高效率、高可靠性、设计灵活等优点，现已成为开发设计中小功率开关电源的优选集成电路。

 选择电源模块方案的技术要求低，设计简单，占用空间小，可靠性高，并且可随时变换方案。

当产品设计需更改时，只需并联或替换电源模块即可。

电源模块原理电源模块是电子设备中不可或缺的重要组成部分，其功能是将输入的电能转换为适合设备工作的电能输出。

在现代电子产品中，电源模块起着至关重要的作用，为设备提供稳定、可靠的电力支持。

本文将从电源模块的工作原理、分类和应用等方面进行介绍。

一、电源模块的工作原理电源模块的工作原理基于电能转换的基本原理，即将输入的电能转换为设备所需的电能输出。

电源模块通常由多个电子元件组成，包括变压器、整流器、滤波器和稳压电路等。

变压器起到将输入电能变换为适合设备工作的电能的作用。

变压器根据输入电压的不同，通过电磁感应作用将其转换为合适的输出电压。

这样可以确保设备在不同电压条件下都能正常工作。

然后，整流器将交流电转换为直流电。

交流电源是一种周期性变化的电压，而大部分电子设备需要直流电才能正常工作。

因此，整流器通过将交流电的负半周或正半周去除，使电流始终是单向流动的。

接下来，滤波器用于去除直流电中的纹波，使输出电流更加稳定。

滤波器通常采用电容器和电感器等元件，通过滤波作用来降低纹波幅度，提供一个稳定的输出电流。

稳压电路用于保持输出电压的稳定性。

稳压电路根据输出电压的变化情况，通过反馈控制来调整输入电压。

这样可以确保输出电压不会因为负载变化或输入电压波动而产生明显的变化。

二、电源模块的分类根据不同的应用场景和需求，电源模块可以分为线性电源和开关电源两种类型。

线性电源是一种简单、可靠的电源模块，其工作原理基于线性元件，如稳压二极管和稳压三极管等。

线性电源具有输出稳定、噪声低等优点，但效率较低，体积较大。

开关电源是一种现代化的电源模块，其工作原理基于开关元件，如开关管和变压器等。

开关电源具有效率高、体积小等优点，但对设计要求较高，需要更多的电子元件和控制电路。

三、电源模块的应用电源模块广泛应用于各个领域的电子设备中，如计算机、通信设备、家电产品等。

电源模块的质量和性能直接影响着设备的可靠性和稳定性。

在计算机领域，电源模块为主机提供稳定的电力支持，保证计算机的正常运行。

电源模块标准电源模块是电子产品中不可或缺的部件，它直接影响到产品的性能稳定性和安全性。

为了确保电源模块的质量和可靠性，制定了一系列的标准来规范电源模块的设计、生产和测试。

本文将介绍电源模块标准的相关内容，以帮助大家更好地了解和应用这些标准。

首先，电源模块的设计标准是非常重要的。

设计标准包括电源模块的输入输出参数、效率、功率因数、电磁兼容性等方面的要求。

这些要求旨在确保电源模块在各种工作环境下都能够稳定可靠地工作，同时尽量减小对其他电子设备的干扰。

设计标准的合理性直接关系到电源模块的性能和可靠性。

其次，电源模块的生产标准也是至关重要的。

生产标准包括电源模块的生产工艺、质量控制、环境管理等方面的要求。

这些要求旨在确保电源模块在生产过程中能够保持稳定的质量水平，同时尽量减小对环境的影响。

生产标准的严格执行可以有效地提高电源模块的生产效率和产品质量。

此外，电源模块的测试标准也是必不可少的。

测试标准包括电源模块的各项性能指标的测试方法和要求。

这些要求旨在确保电源模块在出厂前能够通过严格的测试，保证产品的性能和可靠性。

测试标准的合理性和严格执行可以有效地提高电源模块的质量和可靠性。

总的来说，电源模块标准的制定和执行对于保障电源模块的质量和可靠性具有重要意义。

只有严格执行相关标准，才能够保证电源模块在各种工作环境下都能够稳定可靠地工作，同时尽量减小对其他电子设备的干扰。

希望本文所介绍的电源模块标准的相关内容能够帮助大家更好地了解和应用这些标准，从而提高电源模块的质量和可靠性。

电源模块方案引言电源是电子设备正常运行的基础，合适的电源模块方案对于电子设备的稳定性和可靠性至关重要。

本文将介绍电源模块的基本原理、常见类型和选型要点。

电源模块的基本原理电源模块是将输入的电源能量转换为设备所需的稳定电压和电流的装置。

它由输入端、输出端和控制电路组成。

输入端接收电源输入，经过控制电路处理，通过输出端提供所需的稳定电压和电流给设备。

电源模块的基本原理是通过电源转换技术，将输入电源的电压、频率和波形转换到设备所需的稳定电压和电流，同时对输入电源进行滤波和去噪，以保证设备的正常运行。

电源模块的常见类型1.线性稳压电源模块：线性稳压电源模块通过晶体管、二极管和电容等元件组成，能够将输入电源的电压稳定到设定范围内。

它具有简单、稳定的特点，适用于对电源纹波要求较低的场合。

2.开关稳压电源模块：开关稳压电源模块采用开关电源控制器，通过开关转换器实现对输入电源的转换和稳定，具有高效率、小体积和可调节输出电压等优点。

它适用于对电源效率和体积要求较高的场合。

3.DC-DC转换模块：DC-DC转换模块在输入和输出之间通过开关电路进行能量转换，可以实现不同电压级别之间的转换。

它具有高效率、可调节输出电压和隔离输入输出等优点，适用于特殊电源要求的场合。

4.AC-DC转换模块：AC-DC转换模块将交流电源转换为直流电源，常见的有整流器和稳压器组成。

它具有稳定输出、可靠性高的特点，适用于需要直流电源的场合。

电源模块的选型要点1.输入电压范围：根据设备的输入电源要求和使用环境，选择合适的输入电压范围，以保证电源模块的正常工作。

2.输出电压和电流：根据设备的电源需求，选择合适的输出电压和电流，以满足设备的工作要求。

3.稳定性和纹波：根据设备对电源稳定性和纹波要求，选择合适的电源模块。

线性稳压电源模块具有较低的纹波，适用于对纹波要求较低的场合；开关稳压电源模块具有较高的效率和较低的纹波，适用于对效率和体积要求较高的场合。

隔离电源模块原理
隔离电源模块是一种电源转换装置，用于将来自主电源（输入端）的电能转化为所需的隔离电源（输出端）电能。

它基于电磁感应原理和电子元件实现电能的传递和隔离。

隔离电源模块通常由输入端、输出端、隔离变压器、电子元件和保护电路等组成。

输入端接收主电源的输入，经过滤波电路进行滤波和静电保护，进一步使用隔离变压器进行电能传递。

隔离变压器是隔离电源模块的核心部件，它通过磁耦合将输入端与输出端完全隔离开来。

隔离变压器有两个独立的线圈，一个连接输入端，另一个连接输出端。

输入端线圈与输出端线圈通过磁感应实现电能的传递，并在传递过程中实现电气隔离。

在电能传递过程中，输出端的电压、电流和频率可以通过变压器的变比进行调整。

通过合理设计和配置变压器的参数，可以满足不同的输出电能要求。

电子元件主要包括整流电路、滤波电路、稳压电路和开关电路等。

整流电路将交流输入信号转化为直流信号，滤波电路对转换后的直流信号进行滤波处理，减小噪音和纹波。

稳压电路对滤波后的直流信号进行稳压，保证输出信号的稳定性和可靠性。

开关电路根据输出负载需求，控制输出端的开关时间和开关频率，实现所需的输出电能参数。

为了保障设备的安全和稳定运行，隔离电源模块还配备了保护
电路。

保护电路主要包括过压保护、过流保护、过温保护和短路保护等功能，对异常情况进行检测和处理，避免对设备和人员造成损害。

总的来说，隔离电源模块通过隔离变压器和电子元件实现输入端与输出端的电气隔离，并通过各种电路实现对电能的转换和控制，以提供稳定、可靠的隔离电源给设备使用。

车载电源模块的组成
车载电源模块主要由蓄电池电源、能源管理系统和充电控制器三部分组成。

1、蓄电池电源。

蓄电池是纯电动汽车的唯一能源，它除了供给汽车驱动行驶所需的电能外，也是供应汽车上各种辅助装置的工作电源。

蓄电池在车上安装前需要通过串并联的方式组合成所要求的电压等级，为满足要求，可以用多个12V 或24V的蓄电池串联成96～384V高压直流电池组，再通过DC/DC转换器供给所需的不同电压。

2、能源管理系统。

能源管理系统的主要功能是在汽车行驶中进行能源分配，协调各功能部分工作的能量管理，使有限的能量源最大限度地得到利用。

能源管理系统与电力驱动主模块的中央控制单元配合一起控制发电回馈，使在电动汽车降速制动和下坡滑行时进行能量回收，从而有效地利用能源，提高电动汽车的续程能力。

能源管理系统还需与充电控制器一同控制充电。

3、充电控制器。

充电控制器是把电网供电制式转换为对蓄电池充电要求的制式，即把交流电转换为相应电压的直流电，并按要求控制其充电电流。

充电器开始时为恒流充电阶段。

当电池电压上升到一定值时，充电器进入恒压充电阶段，输出电压维持在相应值，充电器进入恒压充电阶段后，电流逐渐减小。

当充电电流减小到一定值时，充电器进入涓流充电阶段。

还有采用脉冲式电流进行快速充电。

直流电源模块构成
直流电源模块主要由以下几部分构成：
电源变压器：功能是功率传送、电压变换和绝缘隔离，在电源技术中和电力电子技术中得到广泛的应用。

整流电路：把交流电能转换为直流电能的电路。

整流电路通常由主电路、滤波器和变压器组成。

滤波电路：一般由电抗元件组成，如在负载电阻两端并联电容器C，或与负载串联电感器L，以及由电容，电感组成而成的各种复式滤波电路。

稳压电路：在输入电压、负载、环境温度、电路参数等发生变化时仍能保持输出电压恒定的电路。

此外，监控系统是整个DC系统控制和管理的核心，包括智能监控模块和集成性能监控模块等部分。

还有绝缘监测单元，一种监视直流系统绝缘的设备，可以实时监视线路的耐泄漏性。

电池检查单元则是检查电池在线电压的一种设备。

另外还有开关检测单元，用于在线记录切换量和警报干燥节点输出的装置。

降压单元是一个降压稳压器，用于总线电压输入的降压单元和输出到控制总线的降压单元的组合，并将控制总线电压设置在设定范围内（110 V）或220 V）。

电源模块的功能与作用电源模块是现代电路中不可或缺的部件之一，它的作用是将来自电网或者电池的电能转化为电路需要的电能。

本文将详细介绍电源模块的功能和作用，以及常见的电源模块种类和应用。

一、电源模块的功能1. 电压稳定电源模块的一个主要功能是稳定输出电压，使电路中的负载得到合适的电压供应。

许多电路需要一个恒定的电压作为工作电压，电源模块能够提供一个稳定的电压输出，这对电路的正常工作非常重要。

2. 电流保护电源模块能够保护电路免受过流、短路等问题的影响。

一旦电路中出现过大的电流，电源模块会自动断开电路，防止电路中的元件受到损坏。

3. 滤波电源模块还能够对输入的电源信号进行滤波处理，去除噪声和杂波，使输出的电流更加稳定，降低对周围环境的干扰。

二、电源模块的种类1. 线性电源模块线性电源模块通过变压器将输入的交流电转换为所需的直流电。

它能够提供高精度、稳定的输出电压，而且在输出电流较小的时候，噪声水平非常低。

但是它效率低，热损耗较大。

2. 开关电源模块开关电源模块通过高频变换器来将输入的交流电转换为所需的直流电。

它的效率比线性电源模块高，稳定性更好，还能够适应输入电压波动大的情况。

但是它噪声和干扰比较大，对输入电压的稳定性要求高。

3. 电池管理模块电池管理模块能够对电池进行充电、放电管理，保护电池免受过充、过放、过流等问题的影响。

它能够提供稳定的电压输出，对需要便携性和移动性的电子设备非常重要。

三、电源模块的应用电源模块广泛应用于各种电子设备中，比如计算机、手机、数码相机、电视机、音响等。

在这些设备中，电源模块能够提供电路所需的电能，使这些设备能够正常工作。

同时它还能够对电路进行保护，延长设备的使用寿命。

总之，电源模块在电子领域中是一个非常重要的部件，它能够提供稳定的电压输出、保护电路和电池，对电子产品的正常工作和使用寿命都起到了至关重要的作用。

电源模块的功能与作用一、引言电源模块作为电子产品中的重要组成部分，在确保电子设备稳定可靠工作方面发挥着关键作用。

本文将从电源模块的基本原理、功能和作用三个方面进行探讨，以便更好地理解电源模块。

二、电源模块的基本原理电源模块是将外部电源转换为适合电子设备所需电源的装置。

它通常由输入端、输出端和内部电路组成。

输入端接收来自外部电源的电能，经过内部电路的转换和处理后，输出适合电子设备工作的电能。

1. 输入端输入端是电源模块与外部电源之间的连接口，通常由电源插座、电源开关和电源线组成，用来将外部交流电转化为直流电。

2. 内部电路内部电路是电源模块核心部件，其作用是将输入的直流电转换为经过滤波和稳压处理后的稳定电源。

内部电路通常包括整流电路、滤波电路、稳压电路和保护电路等组成。

3. 输出端输出端是将内部电路处理后的稳定电源提供给电子设备的接口，通常为直流电输出。

输出端的电压、电流和接口形式（插座、插针等）根据不同的应用需求和设备类型而有所差异。

三、电源模块的功能电源模块具备多种功能，目的是为了保证电子设备的正常工作和提供稳定可靠的电源。

1. 电压转换电源模块能够将不同电源之间的电压进行相互转换。

例如，将家用交流电转换为电子设备所需的直流电，并通过稳压电路保证输出电压的稳定性。

2. 电流输出电源模块能够提供稳定的电流输出，以满足电子设备对电流的需求。

根据设备的功率需求和工作状态，电源模块能够输出不同电流水平的电能。

3. 过载保护电源模块内部通常设置有过载保护电路，一旦电流超过设定的安全范围，保护电路能够及时断开输出，以保护电子设备和电源模块本身的安全。

4. 温度保护电源模块在工作过程中会产生一定的热量，为了防止过热损坏，电源模块通常会设置温度保护功能。

一旦温度达到设定值，保护电路将自动断开输出，直到温度降低至安全范围后再恢复输出。

5. 过压保护和欠压保护电源模块能够监测输入电压的变化，一旦检测到过高或过低的电压，保护电路将断开输出，以避免电子设备受到过高或过低电压的损害。
