数控机床技术中的加工误差分析与解决方法近年来，数控机床技术在工业领域得到了广泛的应用和推广。
然而，在数控机床加工过程中，由于多种因素的影响，加工误差是难以避免的。
加工误差的存在直接影响产品的质量和精度，因此，加工误差的分析和解决方法变得尤为重要。
本文将通过对数控机床技术中的加工误差的分析，提出相应的解决方法，以提高加工精度和降低误差。
一、加工误差的种类和特点数控机床在加工过程中常见的误差有以下几种：1. 几何误差：由于数控机床的结构和加工方式，导致加工出的零件的几何形状与设计要求有一定偏差。
例如，平面误差、圆度误差、直线度误差等。
2. 运动误差：数控机床的运动系统存在一定的误差，如位置误差、速度误差和加速度误差等。
3. 加工刀具误差：刀具的形状和磨损程度会直接影响加工效果和精度。
刀具的磨损和变形会引起误差的累积和扩大。
4. 环境误差：加工过程中，环境因素如温度、湿度和振动等会对数控机床产生影响，导致加工误差的产生。
5. 人为因素：操作人员的经验和技能水平也会对加工误差产生一定的影响。
操作不当或者不合理的操作方式可能导致误差的产生。
加工误差的特点是累积性和随机性。
误差会随着加工的次数的增加而累积，同时误差的产生也具有一定的随机性，难以精确预测。
二、加工误差的分析方法为了有效地降低加工误差，首先需要进行误差分析。
在数控机床中，常用的误差分析方法有以下几种：1. 建立误差模型：通过建立数控机床的误差模型，可以较为准确地分析和预测加工误差。
误差模型可以由实验测量和数据分析得到，或者通过建立数学模型进行求解。
2. 检测和测量：通过使用检测和测量设备对加工件进行精确的测量，可以获取加工误差的具体数值。
常用的测量设备有坐标测量机、三坐标测量仪等。
3. 统计分析：通过对大量的加工数据进行统计和分析，可以找出误差产生的规律和影响因素。
统计分析可以帮助人们更好地理解和掌握误差的特点和规律。
4. 数值仿真：利用计算机仿真软件对加工过程进行模拟和分析，可以在较短的时间内得到加工误差的大致范围和分布情况，为后续的优化提供依据。

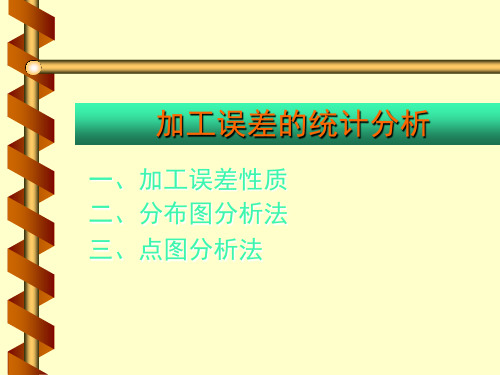

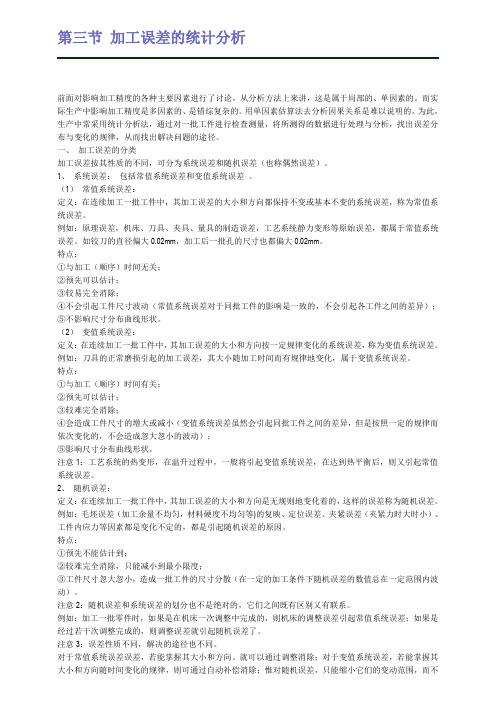

第三节加工误差的统计分析前面对影响加工精度的各种主要因素进行了讨论，从分析方法上来讲，这是属于局部的、单因素的。
而实际生产中影响加工精度是多因素的、是错综复杂的。
用单因素估算法去分析因果关系是难以说明的。
为此，生产中常采用统计分析法，通过对一批工件进行检查测量，将所测得的数据进行处理与分析，找出误差分布与变化的规律，从而找出解决问题的途径。
一、加工误差的分类加工误差按其性质的不同，可分为系统误差和随机误差（也称偶然误差）。
1、系统误差：包括常值系统误差和变值系统误差。
（1）常值系统误差：定义：在连续加工一批工件中，其加工误差的大小和方向都保持不变或基本不变的系统误差，称为常值系统误差。
例如：原理误差，机床、刀具、夹具、量具的制造误差，工艺系统静力变形等原始误差，都属于常值系统误差。
如铰刀的直径偏大0.02mm，加工后一批孔的尺寸也都偏大0.02mm。
特点：①与加工（顺序）时间无关；②预先可以估计；③较易完全消除；④不会引起工件尺寸波动（常值系统误差对于同批工件的影响是一致的，不会引起各工件之间的差异）；⑤不影响尺寸分布曲线形状。
（2）变值系统误差：定义：在连续加工一批工件中，其加工误差的大小和方向按一定规律变化的系统误差，称为变值系统误差。
例如：刀具的正常磨损引起的加工误差，其大小随加工时间而有规律地变化，属于变值系统误差。
特点：①与加工（顺序）时间有关；②预先可以估计；③较难完全消除；④会造成工件尺寸的增大或减小（变值系统误差虽然会引起同批工件之间的差异，但是按照一定的规律而依次变化的，不会造成忽大忽小的波动）；⑤影响尺寸分布曲线形状。
注意1：工艺系统的热变形，在温升过程中，一般将引起变值系统误差，在达到热平衡后，则又引起常值系统误差。
2、随机误差：定义：在连续加工一批工件中，其加工误差的大小和方向是无规则地变化着的，这样的误差称为随机误差。
例如：毛坯误差（加工余量不均匀，材料硬度不均匀等)的复映、定位误差、夹紧误差（夹紧力时大时小）、工件内应力等因素都是变化不定的，都是引起随机误差的原因。
数控机床技术中的加工误差分析与解决方法在数控机床技术中，加工误差是一个常见但重要的问题。
误差的存在会直接影响加工件的精度和质量，因此精确分析和解决加工误差是保证数控机床加工精度的关键。
首先，我们需要了解加工误差的来源。
加工误差可以分为机床误差和加工工艺误差两部分。
机床误差是由于机床本身的精度限制和机械结构造成的，比如导轨的精度、滚珠丝杠的间隙等。
而加工工艺误差则是由于刀具、切削力、材料特性等因素引起的。
了解误差来源有助于我们有针对性地解决加工误差问题。
为了准确分析加工误差，我们可以采用误差分离法。
这种方法通过实际加工一系列试样，然后测量试样的尺寸和形状差异，再通过数学模型进行误差分离。
通过分离机床误差和加工工艺误差，我们可以更好地掌握误差来源，为解决加工误差提供依据。
当我们确定了加工误差的来源后，接下来就是解决加工误差的关键。
下面介绍几种常见的解决方法。
首先是机床调试。
机床调试是解决机床误差的关键环节，包括对机床各个部件进行精确调整，以优化机床的精度。
比如，可以通过调整导轨的间隙来改善导轨的刚性，减小机床误差。
同时，还需保证机床的温度、湿度等环境条件稳定，以免环境因素对机床精度造成影响。
其次是加工工艺优化。
加工工艺优化可以降低加工工艺误差，提高加工精度。
在选择刀具时，应考虑刀具的刚度、切削角度、刃口尺寸等因素，以确保切削力的合理分布。
此外，应根据具体加工要求选择合适的切削参数，如切削速度、进给速度等，以保证加工质量。
还有一种方法是补偿技术。
补偿技术通过测量实际加工件与设计图纸的差异，然后在数控编程时引入补偿值，以实现误差的补偿。
常见的补偿技术包括半自动补偿和全自动补偿。
半自动补偿需要人工测量，将测量结果输入数控机床进行补偿；而全自动补偿则利用传感器等装置实时测量加工件的尺寸差异，并通过编程自动进行补偿。
补偿技术能够有效地减小加工误差，提高加工精度。
此外，定期维护和保养数控机床也是解决加工误差的重要措施。
减小误差的方法在科学研究和工程实践中，减小误差是非常重要的一项工作。
误差的存在会影响到实验结果的准确性，甚至可能导致错误的结论和决策。
因此，我们需要采取一些方法来减小误差，提高实验和工程的可靠性和准确性。
首先，选择合适的仪器和设备是减小误差的关键。
优质的仪器和设备能够提供更加准确的测量结果，减小系统误差的产生。
因此，在实验和工程中，我们应该选择精度高、稳定性好的仪器和设备，以确保测量数据的准确性和可靠性。
其次，严格控制实验条件和环境也是减小误差的重要手段。
实验条件和环境的变化会对测量结果产生影响，因此我们需要尽量消除这些影响，确保实验条件和环境的稳定性。
在实验中，我们可以通过控制温度、湿度、光照等因素，以及采取隔离措施，来减小外界因素对实验结果的影响，从而提高测量的准确性。
另外，合理设计实验方案和工程流程也是减小误差的重要策略。
在实验和工程中，我们需要充分考虑到各种可能的误差来源，合理设计实验方案和工程流程，以减小误差的产生。
比如，在实验设计中，我们可以采取重复测量、对照实验等方法，以消除随机误差的影响；在工程设计中，我们可以采取多重检测、多重验证等手段，以减小系统误差的产生。
通过合理设计实验方案和工程流程，我们能够更好地控制误差，提高测量和工程的准确性。
此外，及时校准和维护仪器设备也是减小误差的有效途径。
仪器设备在使用过程中会出现漂移、老化等现象，导致测量结果的偏差和误差。
因此，我们需要定期对仪器设备进行校准和维护，及时发现并修复问题，以确保仪器设备的准确性和可靠性。
总之，减小误差是科学研究和工程实践中非常重要的一项工作。
通过选择合适的仪器设备、严格控制实验条件和环境、合理设计实验方案和工程流程，以及及时校准和维护仪器设备，我们能够有效地减小误差，提高测量和工程的准确性和可靠性。
希望以上方法能够对大家在科学研究和工程实践中减小误差有所帮助。
加工误差统计分析实验指导加工误差是指在加工过程中由于各种原因导致加工零件的尺寸、形状等与设计要求不一致的现象。
对于加工误差的统计分析，可以帮助我们了解加工误差的分布规律、原因及其对产品质量的影响，进而采取相应的措施来提高加工精度。
本文将从实验设计、数据采集、误差分析和提高加工精度方面对加工误差进行统计分析。
实验设计：首先确定实验对象，可以选择一种常见的工程零件进行加工。
确定需要测量的尺寸和形状参数，并确定测量方法和仪器。
然后确定实验方案，包括样本数量和采样方法，并进行预试验，了解实验的可行性和可重复性。
数据采集：在进行加工过程中，根据实验方案采集数据。
首先进行初始测量，记录下每个样本的初始尺寸和形状参数。
然后进行加工操作，并根据实验方案确定的频次和时机进行测量。
注意在测量过程中保证测量误差的最小化，例如使用合适的仪器和测量方法，增加测量次数等。
最后对采集的数据进行整理和保存，便于后期的分析。
误差分析：对采集的数据进行误差分析是加工误差统计分析的核心步骤。
首先可以计算每个样本的误差值，即实际尺寸和目标尺寸之间的差值。
然后可以通过绘制误差分布直方图和概率图，来分析误差的分布特征和规律。
可以采用正态检验等统计方法来确定误差是否服从正态分布。
进一步分析可以从不同角度入手。
一方面，可以分析误差与加工参数的关系。
通过对比不同加工参数下的误差值的差异，确定加工参数对误差的影响。
例如，可以研究不同切削速度、进给速度和切削深度对误差的影响，找出最优的加工参数组合。
另一方面，可以分析误差与工艺环节的关系。
通过对比不同工艺环节下的误差值的差异，确定工艺环节对误差的影响。
例如，可以研究不同切削工具的磨损情况对误差的影响，找到最优的切削工具选择和更换策略。
提高加工精度：根据误差分析的结果，可以采取一些措施来提高加工精度。
例如，可以改进机床设备和加工工艺，在加工过程中加强质量控制，提高加工设备的精度和稳定性，优化加工参数的选择和调整策略等。
减小误差的技术实用方法在当前科技高速发展的时代，我们周围的世界变得越来越数字化、智能化。
然而，这种数字化时代同样也带来了误差的问题。
误差不可避免地存在于我们的日常生活和工作中，尤其对于那些依赖精确度的行业来说，它们可能导致严重的后果。
因此，减小误差成了亟待解决的问题。
本文将探讨一些减小误差的技术实用方法。
首先，我们可以通过采用更精确的测量仪器来减小误差的发生。
传统的测量工具往往受到各种因素的影响，例如温度、湿度等，这些因素都可能导致测量结果错误。
而现代科技的发展，特别是纳米技术和光学技术的应用，使得我们可以获得更精确的测量结果。
例如，使用光学传感器可以实时监测温度和湿度的变化，并对测量结果进行自动校正。
这些精确的测量仪器可以大大降低误差的发生率，从而提高生产效率和产品质量。
其次，我们可以利用数据分析和模型评估来减小误差的影响。
数据分析技术已经成为现代科技中不可或缺的一部分，它可以帮助我们发现和理解数据中的模式和趋势。
通过对历史数据进行分析，我们可以找出导致误差的潜在原因，并采取相应的措施来避免重复。
另外，利用数学模型评估系统的性能和可靠性，可以帮助我们识别系统中的潜在问题，并提供解决方案。
这些数据分析和模型评估的技术都可以帮助我们减小误差，提高工作效率和产品质量。
此外，我们还可以通过建立适当的标准和规程来减小误差的发生。
在一些行业中，标准和规程被广泛应用于确保工作流程的顺利进行。
例如，在医疗领域，临床实验必须按照一定的试验流程和规程进行，以确保实验结果的准确性和可靠性。
通过建立统一的标准和规程，可以使操作流程变得标准化，减少操作人员的主观因素对结果的影响，从而减小误差的发生。
另外，培训和教育也是减小误差的重要手段。
人为因素往往是误差发生的主要原因之一。
通过对操作人员进行系统培训，使其掌握正确的操作方法和技巧，可以大大减少误差的发生。
此外，教育和培训也可以提高人的专业素养和责任心，使其能够意识到误差的重要性，并采取相应的措施来避免误差的发生。
机械加工误差的综合分析------统计分析法的应用一、实验目的运用统计分析法研究一批零件在加工过程中尺寸的变化规律，分析加工误差的性质和产生原因，提出消除或降低加工误差的途径和方法，通过本实验使同学能够掌握综合分析机械加工误差的基本方法。
二、实验用仪器、设备1． M1040A型无心磨床一台；2．分辨率为0.001mm的电感测微仪一台；3．块规一付（尺寸大小根据试件尺寸而定）；4．千分尺一只；5．试件一批约120件，6．计算机和数据采集系统一套。
三、实验内容在无心磨床上连续磨削一批试件（120件），按加工顺序在比较仪上测量尺寸，并记录之，然后画尺寸点图和X---R图。
并从点图上取尺寸比较稳定（即尽量排除掉变值系统性误差的影响）的一段时间内连续加工的零件120件，由此计算出X、σ，并做出尺寸分布图，分析加工过程中产生误差的性质，工序所能达到的加工精度；工艺过程的稳定性和工艺能力；提出消除或降低加工误差的措施。
四、实验步骤1. 按被磨削工件的基本尺寸选用块规，并用气油擦洗干净后推粘在一起；2. 用块规调整比较仪，使比较仪的指针指示到零，调整时按大调---微调---水平调整步骤进行（注意大调和水平调整一般都予先调好），调整好后将个锁紧旋钮旋紧，将块规放入盒中。
3. 修正无心磨床的砂轮，注意应事先把金刚头退后离开砂轮。
将冷却液喷向砂轮，然后在按操作规程进刀，修整好砂轮后退刀，将冷却液喷头转向工件位置。
4. 检查磨床的挡片，支片位置是否合理（如果调整不好，将会引起较大的形变误差）。
对于挡片可通过在机床不运转情况下，用手将工件沿着支片紧贴挡片前后推动，同时调整前后螺钉，直至工件能顺利、光滑推过为宜。
5. 按给定尺寸（Φd-0.02）调整机床，试磨五件工件，使得平均尺寸应保证在公差带中心稍偏下为宜，然后用贯穿法连续磨削一批零件，同时用比较仪，按磨削顺序测量零件尺寸并记录之。
6. 清理机床，收拾所用量具、工具等。
测量误差及减少误差的方法一、测量方法常用的测量方法有直接测量法、比较测量法和间接测量法。
1、直接测量法在测量过程中，采用直接指示的仪器、仪表可以直接读取被测量数值，无需度量器参与的测量叫做直接测量法。
用欧姆表测电阻、电流表测电流、电压表测电压都属于直接测量法。
由于仪表接入测量电路后，会使电路的工作状态发生变化，直接测量法的准确度较低。
2、比较测量法在测量过程中，需要度量器的直接参与，并通过比较仪器来确定被测量数值的测量方法叫做比较测量法。
比较测量法的准确度和灵敏度都比较高，适用于精密测量。
根据被测量与标准量的比较方式又可分为：1）零值法在测量过程中，通过改变标准量使它和被测量相等，当两者差值为零时，确定出被测量数值的测量方法叫作零值法。
例如用电桥测电阻、用电位差计测电动势。
2）差值法在测量过程中，通过测出被测量与标准量的差值，从而确定出被测量数值的测量方法叫做差值法。
例如用不平衡电桥测电阻。
3）代替法在测量过程中，将被测量与已知的标准量分别接入同一测量装置，若维持仪表读数不变，这时被测量即等于已知标准量，这种测量方法叫做代替法。
3、间接测量法根据被测量和其他量的函数关系，先测得其他量，然后按函数关系计算出来的一种方法叫做间接测量法。
例如用伏安法测量电阻。
间接测量法误差较大，在准确度要求不高的场合或直接测量有困难时采用。
二、测量误差与消除测量误差是指测量结果与实际值之间的差异。
测量误差产生的原因，除了仪表的基本误差和附加误差的影响外，还由测量方法的不完善、测量人员操作技能和经验不足以及人的感官差异等因素造成。
1、误差的分类及产生的原因根据误差的性质，测量误差一般分为系统误差、偶然误差和疏失误差三类。
1）系统误差是一种遵循一定规律，在测量过程中保持不变的误差。
造成系统误差的原因有：（1）测量设备的误差标准度量器、仪表本身具有的误差。
如刻度不准确等造成的系统误差。
（2）测量方法的误差测量方法不够完善，测量仪表安装或配线不当，外界环境变化以及测量人员操作技能和经验不足造成的系统误差。
