滚珠丝杠的安装方法及安装工具简介
北京圣蓝拓--葛新凯 随着数控机床的普及，作为精密传动部件的滚珠丝杠，应用范围也越来越广，对于机床大修厂家，及设备维护厂家，如何正确的安装滚珠丝杠，既关系到机床的精度，也关系到滚珠丝杠的使用寿命。
下面就滚珠丝杠的安装，从安装专业工具，安装方法及精度，安装后的测试三方面做一下介绍。
一， 专业安装工具
安装工具内六方扳手，组合套筒，根据不同机床进行选用。
检测工具，直角弯板，百分表，常用直角弯板尺寸示意图如下：
二， 安装检测方法，及检测精度
机床的导轨通常分为滑动导轨和滚动导轨，即通常说的线轨与硬轨，对于滚动导轨(线轨)，检测精度的百分表，直接固定在导轨滑座上，移动导轨滑座，即可对安装后的丝杠进行检测，对应（图一）。
滑动导轨，利用弯板，将百分表固定在弯板上，移动弯板，即可对丝杠进行检测。
（图二）
（图一）（图二）
如图：对丝杠的上母线和侧母线进行检测
安装和验收精度：按照GB/T 17587.3-1998.
例如：机床丝杠的安装检测标准数据（其他见附表1）：
一根丝杠直径50mm,长度1000mm，精度等级P2级。
其全程跳动范围在0.045mm以内。
三， 激光检测
安装新丝杠或重新安装后，由于丝杠的加工和安装误差，移动会有不确定性，根据结构有时需要对丝杠两端的锁紧螺母进行调节，为确保移动准确，在使用之前，需要进行激光检测，总之，对于这些高精度运动部件，需要我们按照标准，精心安装施工，确保其传动精度准确，为企业创造更多的利润。
附表（一）。
偶尔在使用滚珠丝杠的过程中会因操作不当造成螺母滚珠被挤出，那怎么办？怎么装回去？直接摁回去？
这是错误的，滚珠丝杠属于精密配件，如此安装会影响丝杠的使用精度。
正确装滚珠方法：你必须有一个与丝杠滚珠槽直径相同的套筒，螺母用油清洗干净后，在滚珠槽上涂上润滑脂，然后用一个针状物头上抹上一点润滑脂，用针状物上的润滑脂将滚珠逐个粘起放入滚珠槽内，放完后将套筒放入丝母内，用丝杠顶住套筒旋转便可将其旋入，套筒的作用是滚珠丝杠旋入时不会将滚珠挤出。
如有珠子被挤出；可退一点丝杠；再把珠子抿进槽里，继续旋进丝杠。
反复进行即可完成。
安装注意事项：
要注意循环器之间的沟槽，不需要循环的不能装钢珠！如果是钢珠掉了重新再装，就要先测试钢珠的大小了，精密研磨滚珠丝杠钢珠因为调预压，大小钢珠会有混装的现象，这样就要找专业人士了。
如果丝杠端头小了，就找一个厚的彩印纸卷，要有强度的，保证正圆度，包住端头，旋进丝杠。
如果是外循环就要丝杆和螺母一个一个钢珠装了，要保证一列循环。
丝杠螺母装滚珠详细步骤：
1、把丝杠螺母和滚珠清洁干净。
2、把塑料挡珠器（滚珠反向器）放回到螺母内。
安装挡珠器时要注意挡珠器滚珠进出口与螺旋槽要平滑衔接。
3、在螺母内涂上油脂。
4、把滚珠放入螺旋槽内。
注意，不是所有的螺旋槽都有填满，是按照一个挡珠器是一个循环园的原
则放滚珠，如果你的螺母是4个挡珠器，那就是4个循环园。
5、把螺母拧入丝杠内（注意不要掉滚珠）。
6、旋转螺母前进后退，检查螺母运行是否顺畅，如顺畅则表示安装完成。
安装：1---安装条件。
安装条件即工况，根据需要达到的性能和要求，确定有什么样的条件。
比如升降机用，此时丝杠承受的轴向负载=负载的重力，需要考虑的是尽量不要偏载（重心与丝杠同轴），若有偏载，是否需要增加抑偏机构，因为滚珠丝杠不允许（注意：不是完全不能）承受径向力，最简单的办法是在丝杠的两边增加导轨（滚珠导轨，直线轴+直线轴承等等）。
又比如水平安装，长径比是否合适？转速是否在允许的DN值以内？总而言之，安装条件确定安装方式。
2---安装方式。
这里所说的安装方式是指丝杠本身的安装，不涉及导向和承载件（导向和承载问题另文探讨）。
常见的有三种：固定---固定安装，固定---支持安装，固定---自由安装。
解释一下固定、支持和自由的含义：固定---轴向和径向全面限制，圆周向自由。
这个意思是径向不能动，轴向不能动，但是可以圆周方向转动。
支持---径向限制，轴向自由，圆周向自由。
这个意思是径向不能动，轴向可移动，圆周向可转动。
自由---这个不用解释了，自由就是不管了。
类似于悬臂。
固定---固定的安装方式适合有高精度要求或对温升敏感的场合，安装前精确计算两固定点的安装距离，精确计算常温状态下与工作状态下的轴向伸长量，安装时施加预紧力，使丝杠产生合适的弹性轴向伸长量（越接近温升伸长量越好）。
这种安装形式一般用于机床等对定位精度要求较高并且是闭环控制的工作母机。
固定---支持的安装方式则适合大多数场合，因为支持端的轴向自由度可以释放因工作时温度升高而产生的轴伸量，可以参考的数值是：1米长度的丝杠，在工作温度升高1度的时候，会产生0.01mm轴伸量。
固定---自由的安装方式适合很多场合，优点是不必考虑温升影响并且安装方便。
不过有利就有弊，根据我多年记录，大多数安装端（动力输入端）断裂的案例大部分出自这种安装方式。
原因：1-轴承选用不当，2-端部设计不合理或加工不良。
众所周知，悬臂类型的轴类零件不可承受径向力，前两种安装方式如果遇上径向受力的情况，大部分只会出现可逆性（弹性）弯曲，至多影响精度，不太可能出现断裂的情况，除非长度特别短而径向力特别大。
1、把丝杠螺母和滚珠清洁干净；
2、把塑料挡珠器(滚珠反向器)放回到螺母内。
安装挡珠器时要注意挡珠器滚珠进出口与螺旋槽要平滑衔接；
3、在螺母内涂上油脂；
4、先转动丝杆至丝杆滚道与反向器齐平的位置，然后调整位置，以足够一颗钢球塞进反向器的滚道为宜
5、接着一颗接一颗的往反向器的沟沟里塞钢球，可以用粘有油脂的螺丝刀黏上钢球，然后塞进去，直到整一圈都填满；
6、填满一圈后转动丝杆到下一个反向器的位置重复上述操作，上面的图片只是为了演示方便，正确的顺序是从底部开始装填，向上推进。
在螺母意外脱落或你现在已经拆卸的情况下，请按照以下方法把螺母重新安装上去：
1、将空心套的一端用泡沫包装类软物体堵住，穿入清洗干净的无滚珠的螺母内，然后把清洗干净的滚珠按每个循环沟槽一个一个装入，装满一圈后轻轻转动空心套，确认顺畅后再推动空心套装下一圈，直到全部装满为止。
2、再把堵口的填充物弄掉，将空心套连螺母一起套入螺杆轴端，一手顶住空心套，一手慢慢往螺杆上旋入螺母，直至螺母顺畅地全部旋入螺杆的有效螺纹沟槽部分。
最后在螺母注油孔注入润滑脂或润滑油，旋转螺母全行程移动2次以上，以确定运转顺畅，最后再注入一次润滑油脂，至此完工。
滚珠丝杠的装配方法
滚珠丝杠的装配方法如下：
1. 准备工作：将滚珠丝杠、螺母和适配器等零件清洗干净，并确保各零件表面无明显的磨损或损坏。
2. 安装螺母：将螺母沿着滚珠丝杠的螺纹方向旋入滚珠丝杠的一端，并确保螺母能够顺利滑动。
3. 加油：在滚珠丝杠表面涂上适量的润滑油或润滑脂，以降低滚动摩擦，提高滚珠丝杠的运行平稳性和寿命。
4. 安装适配器：如果需要将滚珠丝杠连接到其他机械部件上，可以使用适配器进行连接。
将适配器与滚珠丝杠的另一端连接，并确保连接牢固。
5. 调整螺母间隙：适当调整滚珠丝杠上的螺母间隙，以确保螺母在滚珠丝杠上的运动平稳。
6. 预紧螺母：对于一些需要较高精度和刚性的应用，可以使用预紧螺母将滚珠丝杠上的螺母加以固定，以提高系统的运动精度和刚性。
7. 测试滚珠丝杠：在装配完成后，可以进行滚珠丝杠的测试。
通过手动旋转滚珠丝杠，检查螺母是否能够顺利滑动，并观察滚珠丝杠的运行是否平稳和无噪音。
需要注意的是，在进行滚珠丝杠的装配过程中，要避免过度拧紧螺母，以免导致滚珠丝杠过度紧固或损坏。
此外，在使用滚珠丝杠时，定期清洗和加油是必要的，以保持滚珠丝杠的良好运行状态。
滚珠丝杠的安装方法滚珠丝杠由螺杆、螺母、钢球、预压片、反向器、防尘器组成。
它的功能是将旋转运动转化成直线运动，这是艾克姆螺杆的进一步延伸和发展，这项发展的重要意义就是将轴承从滑动动作变成滚动动作。
由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。
滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反复作用力，同时兼具高精度、可逆性和高效率的特点。
•机床，丝杆套件，螺钉•人工，扳手，卡尺等1. 1丝杆轴插入单列轴承后，用止推环固定。
用止推环固定后，将轴承插入支撑座内。
2. 3安装精度参考值：偏心倾斜有间隙时： 20-30μm 1/2000max 预压式螺母： 15-25μM 1/3000max 有高精度要求: 10μm以下 1/5000max先调整到安装精度参考值以内。
以固定侧支撑单元为基准时，请将螺母外径与工作台螺母支座内径调整至保持一定的间隙状态。
1. 3以工作台为基准时，对于方形支撑单元使用薄垫片调整中心高度，对于法兰型支撑单元要将螺母外径与工作台螺母制作内径调整至保持一定间隙的状态。
1. 1将滚珠丝杆螺母插入螺母支座后临时紧锁。
（将螺母放置在滚珠丝杆轴的中间位置）2. 2将固定侧和支撑侧的支撑单元临时固定到基座上。
3. 3移动工作台与固定侧支撑单元后，将支撑单元拧紧固定到基座上。
4. 4固定好后，将工作台移动至靠近固定侧的行程尽头附近，幷将工作台和螺母支座相互固定。
5. 5固定好螺母和螺母支座。
6. 6将第4布种固定的螺栓松开，再次将工作台和螺母支座相互固定。
推动工作台至固定支撑单元处调整其中心位置，使工作台能顺畅移动，对于精密工作台还需要将丝杆轴调整到与LM导轨平行的位置。
7.7固定好后，确认工作台的运行状态，将工作台移动至支撑座。
8.8移动工作台至支撑侧支撑单元后，将拧紧支撑单元的固定螺栓。
9.9固定好后，将工作台移动至靠近支撑侧的行程尽头附近，幷再次将工作台和螺母支座松开后相互固定。
滚珠丝杆如何安装滚珠是一个很专业的知识，因为在安装的时候不是一件小事，如果不注重方法，对于产品的使用来说，也是会不合理，希望小编文章的介绍，能够帮助有需求的人。
一、滚珠丝杆如何安装滚珠1、安装的同时，卸下螺母，清洗螺母内部，沟槽内不能有异物，也许有注意，在螺母内部沟槽部分均匀涂抹稍高粘度的润滑脂，接着就是，按完整的循环将滚珠“粘”在沟槽里，注意不能在两个循环器之间安装滚珠。
2、每一圈留有半个滚珠左右的间隙，一般有3到5圈，安装时候，将装好滚珠的螺母某一端顺着螺杆沟槽方向小心旋合，直至螺母完全与螺杆旋合;将螺母按螺杆有效螺纹全程旋转1到2遍，尽量确认没有阻塞手感，就是保证了使用。
二、滚珠丝杆是什么意思1、它的设计原理来说，滚珠丝杆是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。
2、滚珠丝杆由螺杆、螺母和滚珠组成也是内部的结构，它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义就是将轴承从滚动动作变成滑动动作。
3、一般来说，由于具有很小的摩擦阻力，滚珠丝杆被广泛应用于各种工业设备和精密仪器。
4、高科技的化身，滚珠丝杆是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，产品的特点同时兼具高精度、可逆性和高效率的特点。
滚珠丝杆的精度：国内的精度分为P1，P2，P3，P4，P5，P7，P10这7个等级，JIS等级精度分为C0，C1，C3，C5，C7，C10这6种精度，不过现在台湾也出现C2和C6，这两种精度，P5的精度等级介于C5和C7之间，与出现的C6=0.025基本可以等同。
滚珠丝杠精度等级划分的基本原则是在传动中，实际移动距离和理想移动距离的偏差，偏差越小，精度越高，其中有分为三种情况，一是旋转一周的运行精度；二是整根滚珠丝杠的运行精度；三是任意300的运行精度，一般情况下说的精度是任意300的精度。
滚珠丝杠导轨电机连接方法通常涉及到将电机与滚珠丝杠导轨系统正确地组装和连接在一起，以确保精确和高效的运动控制。
以下是一般的连接步骤：
1. 准备工作：
在开始之前，确保滚珠丝杠导轨系统干净，没有灰尘和杂质。
准备好所需的工具，如扳手、螺丝刀等。
2. 安装滚珠丝杠：
将滚珠丝杠安装到导轨上，通常需要使用螺丝将丝杠固定到导轨的螺纹孔中。
确保滚珠丝杠的安装位置和方向正确。
3. 安装电机：
将电机底座与滚珠丝杠的支架或导轨的特定位置对齐。
使用螺丝将电机底座固定到导轨或支架上。
4. 连接驱动器：
如果电机与驱动器是分离的，需要将电机与驱动器通过电缆或集线器连接起来。
确保连接符合制造商的规范和标准。
5. 调试和校准：
在电机与滚珠丝杠系统连接后，进行初步的调试和校准。
使用控制系统或调试软件来设置和优化电机参数，确保运动精度和稳定性。
6. 安全检查：
在操作前，进行安全检查，确保所有连接都牢固且正确。
检查电机和滚珠丝杠导轨系统是否有任何损坏或磨损。
7. 测试运行：
启动电机，测试滚珠丝杠导轨系统的运动是否平稳和准确。
检查是否有任何异常噪音、振动或限制运动的情况。

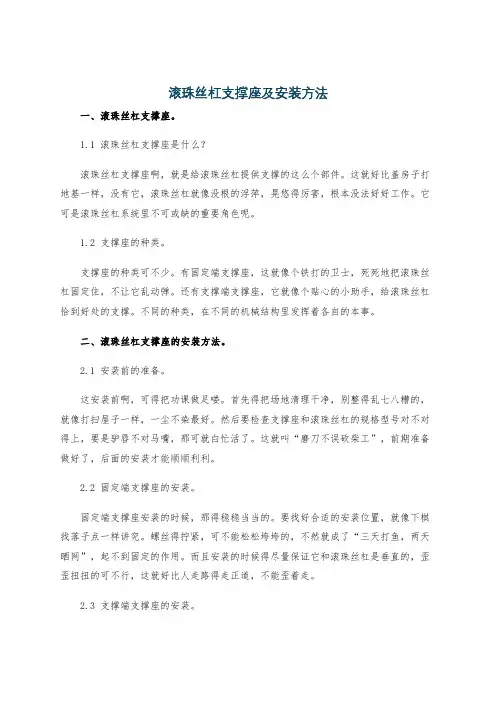

滚珠丝杠支撑座及安装方法一、滚珠丝杠支撑座。
1.1 滚珠丝杠支撑座是什么？滚珠丝杠支撑座啊，就是给滚珠丝杠提供支撑的这么个部件。
