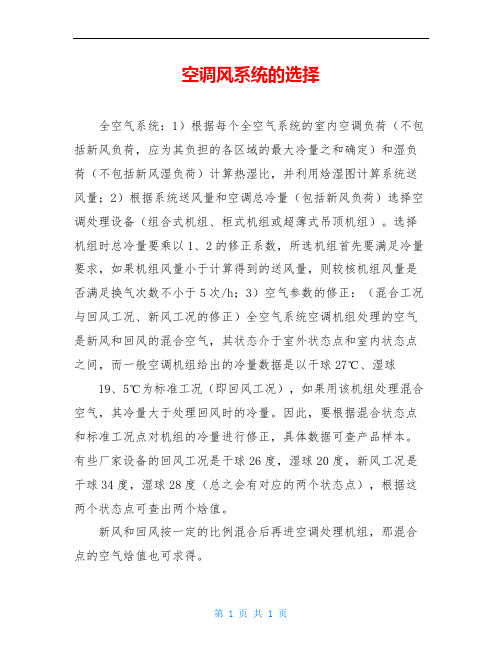

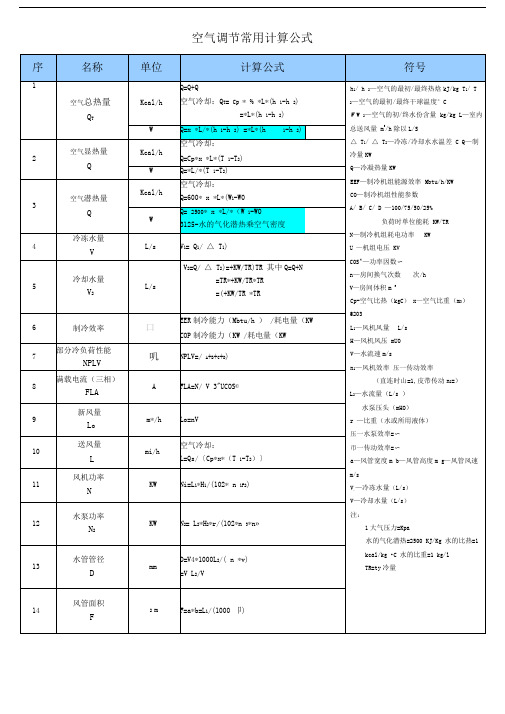

空调风系统的选择全空气系统：1）根据每个全空气系统的室内空调负荷（不包括新风负荷，应为其负担的各区域的最大冷量之和确定）和湿负荷（不包括新风湿负荷）计算热湿比，并利用焓湿图计算系统送风量；2）根据系统送风量和空调总冷量（包括新风负荷）选择空调处理设备（组合式机组、柜式机组或超薄式吊顶机组）。

选择机组时总冷量要乘以1、2的修正系数，所选机组首先要满足冷量要求，如果机组风量小于计算得到的送风量，则较核机组风量是否满足换气次数不小于5次/h；3）空气参数的修正：（混合工况与回风工况、新风工况的修正）全空气系统空调机组处理的空气是新风和回风的混合空气，其状态介于室外状态点和室内状态点之间，而一般空调机组给出的冷量数据是以干球27℃、湿球19、5℃为标准工况（即回风工况），如果用该机组处理混合空气，其冷量大于处理回风时的冷量。

因此，要根据混合状态点和标准工况点对机组的冷量进行修正，具体数据可查产品样本。

有些厂家设备的回风工况是干球26度，湿球20度，新风工况是干球34度，湿球28度（总之会有对应的两个状态点），根据这两个状态点可查出两个焓值。

新风和回风按一定的比例混合后再进空调处理机组，那混合点的空气焓值也可求得。

然后选定一个型号的空调机组，分别列出该设备回风和新风工况的制冷量，然后用插值法求出在混合点焓值所对应的制冷量。

冬季制热时：可以根据新风工况0℃和回风工况21℃，直接线性插值得到混合工况对应的制热量；4）进水温度修正：夏季制冷时，空调主机的出水温度和末端的进水温度一般均为7℃，故不需要修正。

冬季制热时，空调末端的额定进水温度是60℃，温差为10℃；但空调主机是风冷热泵时，进水温度为45℃，温差为5℃。

可以根据（水的出水温度减进风温度）进行线性插值。

5）在空调区域合理排列送风口，根据每个送风口的风量、出口风速和作用范围选择送风口类型和规格；6）合理布置送风管和回风管，两者尽量不要相交。

大空间可采取集中回风，不要过多考虑回风口布置对气流组织的影响；3、风机盘管加新风系统的计算1）根据每个房间的的室内空调负荷（不包括新风负荷）和湿负荷（不包括新风湿负荷）计算热湿比，并利用焓湿图上的空气处理过程计算总送风量、盘管送风量；2）根据盘管冷量和盘管风量选择风机盘管。

空气处理机组选择计算1 电算表格内容、适用范围和使用说明1.1 空气状态点计算表已知某空气状态点的任意2个常用参数，求其他参数：1、已知干、湿球温度；2、已知干球温度、相对湿度；3、已知干球温度、含湿量；4、已知干球温度、焓值；5、已知含湿量、焓值。

1.2 一次回风空气处理机组的选择计算表基本已知数据：冬夏季室内热湿负荷、人员所需新风量、冬夏季新风状态、冬季加湿方式（仅限于“等焓”或“等温”加湿）注：冬季当室内热湿负荷低于设计工况时，空气处理机组则需要较大的加热和加湿量，因此冬季工况表中填入的热湿负荷值应适当考虑开机时室内较低负荷的数值。

1.2.1夏季工况计算表1、表1：已知室内温湿度，求空气处理机组的送风量、送风参数、冷却量、冷凝水量等。

适用于允许采用最大送风温差的一般典型空气处理机组的选型计算。

见图1.2.1－1处理过程1（实线）。

2、表2：已知室内温度、允许送风温差，求空气处理机组的送风量、送风参数、冷却量、冷凝水量和室内相对湿度等。

可用于要求较小送风温差、但又不采用二次加热或二次回风的空调系统能否满足要求。

见图1.2.1－1（例如下送风舒适性空调），可根据计算结果校核室内相对湿度2处理过程2（虚线）。

100%图1.2.1-1 采用最大送风温差的一次回风系统夏季处理过程3、表3：已知室内温湿度、允许送风温差，求空气处理机组的送风量、送风参数、冷却量、再热量、冷凝水量等。

适用于要求较小的送风温差，不再热不能满足室内湿度要求的情况，以及热湿比较小，采用再热才能将送风状态点处理至热湿比线上的情况等。

见图1.2.1－2100%图1.2.1-2 带二次加热的夏季一次回风系统处理过程4、表4：已知室内温度、空气处理机组送风量，求室内相对湿度、机组送风参数、冷却量、冷凝水量等。

适用于已按表1确定空气处理机组风量，但无室内湿度控制措施（二次加热等）的一般舒适性空调系统，在室内热湿负荷减小（部分负荷）时，进行室内湿度等校核计算。

空气处理机组选择计算1 电算表格内容、适用范围和使用说明1.1 空气状态点计算表已知某空气状态点的任意2个常用参数，求其他参数：1、已知干、湿球温度；2、已知干球温度、相对湿度；3、已知干球温度、含湿量；4、已知干球温度、焓值；5、已知含湿量、焓值。

1.2 一次回风空气处理机组的选择计算表基本已知数据：冬夏季室内热湿负荷、人员所需新风量、冬夏季新风状态、冬季加湿方式（仅限于“等焓”或“等温”加湿）注：冬季当室内热湿负荷低于设计工况时，空气处理机组则需要较大的加热和加湿量，因此冬季工况表中填入的热湿负荷值应适当考虑开机时室内较低负荷的数值。

1.2.1夏季工况计算表1、表1：已知室内温湿度，求空气处理机组的送风量、送风参数、冷却量、冷凝水量等。

适用于允许采用最大送风温差的一般典型空气处理机组的选型计算。

见图1.2.1－1处理过程1（实线）。

2、表2：已知室内温度、允许送风温差，求空气处理机组的送风量、送风参数、冷却量、冷凝水量和室内相对湿度等。

可用于要求较小送风温差、但又不采用二次加热或二次回风的空调系统能否满足要求。

见图1.2.1－1（例如下送风舒适性空调），可根据计算结果校核室内相对湿度2处理过程2（虚线）。

100%图1.2.1-1 采用最大送风温差的一次回风系统夏季处理过程3、表3：已知室内温湿度、允许送风温差，求空气处理机组的送风量、送风参数、冷却量、再热量、冷凝水量等。

适用于要求较小的送风温差，不再热不能满足室内湿度要求的情况，以及热湿比较小，采用再热才能将送风状态点处理至热湿比线上的情况等。

见图1.2.1－2处理过程。

100%图1.2.1-2 带二次加热的夏季一次回风系统处理过程4、表4：已知室内温度、空气处理机组送风量，求室内相对湿度、机组送风参数、冷却量、冷凝水量等。

适用于已按表1确定空气处理机组风量，但无室内湿度控制措施（二次加热等）的一般舒适性空调系统，在室内热湿负荷减小（部分负荷）时，进行室内湿度等校核计算。

空气处理过程计算及设备选型空气处理过程计算及设备选型空气处理方案此次设计采用工程中最常用的将新风处理至室内空气焓值，并直接供入房间的方案，其夏季供冷设计工况下的空气处理过程可简示为：图4-1风机盘管加独立新风系统示意图及空调过程确定新风处理状态：在空气的图上，根据设计地室外的夏季空调计算干球温度和湿球温度，确定新风状态点W,查出新风的焓；根据室内空气的设计温度和相对湿度φN，确定回风状态点N （即室内空气设计状态点），查出回风的焓。

风机盘管加新风空调系统的新风，通常采用新风机先预作处理。

夏季新风机预冷新风时，如上图所示，一般做法是将新风处理到状态点L(W)，使处理后新风的焓等于室内空气设计状态的焓。

然后经新风送风管送入空调房间。

这样送入房间的新风就不负担室内的全热冷负荷。

4.1.2 送风量的计算在图上确定室内空气设计状态点和送风状态点后，就可以查出这两点的焓值和含湿量。

（）和（）是送风状态为的（）kg湿空气送入房间后变至状态时可吸收的余热和余湿。

由于很小，工程上可忽略，于是，要吸收余热和余湿所需的送风量(kg/h)为或体积流量(m³∕h)算出送风量后，校核空调房间的换气系数是否符合“设计规范”的规定。

每小时空调房间的换气次数n,是房间送风量与房间体积的比值，即房间设计状态N及余热Q，余湿W和ε线均已知，过N 点做作ε线与90%湿度线相交，即可得风机盘管在最大送风温差下的送风状态O，于是房间总送风量G可由G=Q/（）这一关系求得。

4.1.3 选择风机盘管机组：根据考虑一定安全裕量后的机组所需的风量，冷量值，结合建筑装修所能提供的安装条件，即可确定风机盘管的种类，台数，并初定其型号与规格。

4.1.4 风机盘管处理过程的校核计算：所选设备在与设计状态相同的条件下所得的焓差应大于设计时的焓差，否则应重新选型。

4.2 设备选型4.2.1 风机盘管选型根据房间所需冷量及风量选择清华同方的风机盘管（表4-1），各房间选择风机盘管如表4-2所示。

空气源热泵设计选型与配置大全一、空调负荷计算1.空调负荷计算的组成(Q L)(1)由于室内外温差和太阳辐射作用，通过建筑物围护结构传入室内的热量形成的冷负荷；(2)人体散热、散湿形成的冷负荷；(3)灯光照明散热形成的冷负荷；(4)其他设备散热形成的冷负荷；(5)渗透空气所形成的冷负荷(6)新风量负荷2.空调负荷计算方法简单介绍空调动态负荷的计算显得比较繁琐，即便是采用一些简化手段，计算工作量也是比较大的。

估算最简便，捷径行路，人之通性，慢慢的被它取而代之了。

但是估算的根据并不坚定，偏于保守是不可避免的，总是顾虑怕估算的小了，这也是可以理解的。

估算法也要注意与实际相符合，要根据实际的经验以及不同建筑的各自不同的情况。

目前空调负荷的计算还是以估算为主。

3.民用建筑空调单位面积冷负荷（q L）4.负荷计算——单位面积冷负荷法Q L=q L×S式中：Q L——建筑物空调房间总冷负荷 (W) Q L——冷负荷 (W/m2)S——空调房间面积 (m2)二、空调末端（风机盘管）的计算与选择（1）根据风量：房间面积、层高（吊顶后）和房间气体循环次数三者的乘积即为房间的循环风量。

其对应的风机盘管高速风量，即可确定风机盘管型号。

（2）根据冷负荷：根据单位面积负荷和房间面积，可得到房间所需的冷负荷值。

利用房间冷负荷对应风机盘管的中速风量时的制冷量即可确定风机盘管型号一般采用第二种方法——根据冷负荷选择风机盘管，在特殊场合如对噪音要求较高的场所，可用第一种方法进行校核。

确定型号以后，还需确定风机盘管的安装方式（明装或安装），送回风方式（底送底回，侧送底回等）以及水管连接位置（左或右）等条件。

房间面积较大时应考虑使用多个风机盘管，房间单位面积负荷较大，对噪音要求不高时可考虑使用风量和制冷量较大的风机盘管。

注意：对于风管超过一定长度的风盘，应采用中、高静压的风盘，且出风管道上不宜多于两个出风口。

三、采暖负荷计算1.采暖负荷计算的组成（Q n）冬季采暖通风系统的热负荷，应根据建筑物下列散失和获得的热量确定：1）围护结构的耗热量，包括基本耗热量和附加耗热量，2）加热由门窗缝隙渗入室内的冷空气的耗热量3）加热由门、孔沿及相邻房间浸入的冷空气的耗热量；4）建筑内部设备得热；5）通过其他途径散失或获得的热量。

全空气系统的气流组织计算 各房间风量计算对于舒适性空调且层高≤5m ，送风温差设为Δt o =100C,则送风温度为t o =16 0C, 室设计温度为t N =26±1 0C,室相对湿度φN =55±5%。

查参考文献1表2-18，换气次数应大于等于5次/h 。

3.2.1负荷和风量计算由前面设计得舞厅总冷负荷Q= 79711.9W ，总湿负荷W= 5.7512457/g s ，热湿比线为13859.936，室设计计算参数: 26.0oN t C =,505N ϕ=±％，室外设计气象参数: 35.0ow t C =,555w ϕ=±％。

在i-d 图上根据N t 和N ϕ确定室空气状态点N ，通过该点画出热湿比线。

按消除余热和消除余湿所求通风量基本相同，说明计算无误，所取送风温差为10℃符合要求，查附录（文献1）1-1得：当t0=16时，空气密度31.195/kg m ρ=。

所以，L= 24596.815m3/h 。

查参考文献1中表4—1以及4—2可知：人短期停留的房间中CO 2允许浓度为2.0 l/ m 3，在轻劳动条件下人CO 2呼出量为30 l/h*人，取室外CO 2浓度为0.42 l/ m 3，则为达到卫生标准须新风量为：G w2= 205×0.89×30/(2-0.42)= 3451.51 m 3/h 而由系统总风量得新风两为G 3=24596.815×0.2=4919.363 m 3/h ；由于室外压差近似为零，故G 1=0 m 3/h 。

所以，最小新风量为4919.363 m 3/h 。

同理可知大堂最小新风量为G=12020.06057*0.2=2404m3/h 。

如下表，面积/m2546.22 286.45 306.37新风量/m3/h2404 3372.132911 3451.51人数27.311 190.966667 204.2466667新风负荷 5.5845 7.8334 8.0178一楼其它各室新风量房间名称及类型人数新风量新风负荷面积雅间1001-1006 2 60 0.13938 22.81012豪华包厢 1.9455 58.365 0.135582 38.911014小卖部 2.887 86.61 0.201195 57.741015商务中心 2.887 86.61 0.201195 57.741017豪华包厢 1.1165 33.495 0.077809 22.331018豪华包厢 1.08 32.4 0.075265 21.61019控制中心 1.3985 41.955 0.097461 27.97 1020管理 1.399 41.97 0.097496 27.981021机房0.6315 18.945 0.044009 12.631022-1025包厢 5 150 0.34845 13.761026休息室 4 120 0.27876 21.431027灯控室 2 60 0.13938 9.7空调设备选型计算及空调方式说明第一层空调箱选型计算第一层的空调系统负荷192.824+23.78=216.6kW，其中新风负荷为23.78kW。

全空气机组系统计算+各功能的经验总结+零散知识点统计0、全空气系统叫空调机组：新风最大按总送风量的0.7、排风最大按总送风量的0.6，其实可以理解为：排风取送风的0.85，保持正压要求，防止冷空气进入室内；风机盘管系统叫新风机组：机组总送风量即新风量；1、计算空调区全空气机组送风量有“两估一算”，分别为换气次数估算法、面积倍数估算法与“一次回风”计算法；换气次数估算法：送风量不小于整个空间6~9次换气次数，达到6次一般即认为可以通过，但当为超高大空间如展览厅吊顶高度20~30m的可能2~3次换气次数即可。

面积倍数估算法：送风量不小于整个空间面积的28倍。

“一次回风”计算法（焓湿图要用夏季的，因其最不利）：点开天正软件-计算-绘焓湿图（注意地点），不必建室内外状态点，直接点“一次回风”，进入界面后，新风量：人员最小新风量。

冷负荷：面积乘冷指标（120-180w/m2）湿负荷：详见大红皮729页散湿量，公式为mw=0.278nφg/1000000，n为人数，φ为群集系数，g为成年男子小时散湿量，详见教科书P21页，此时单位为Kg/s，注意还得乘以3600变单位后得Kg/h；注意某些建筑室内会有水景水面等，不可不计，公式在教科书P22页，不用复杂公式，要采用简单版，mw=0.278WA/1000，W为单位蒸发量Kg/(m2.h)，详见教科书P22页，A为水面面积m2。

送风温差：最大为8℃，但节能要求应直接取8℃（有人习惯不一，会不选温度，直接对勾最大送风温差，让软件自行默认处理）机械露点：90％（也可选择85％，湿度越小，送风量越大）室内、外状态点：填写正确的t与η城市：填写正确（送、回风）管道温升：默认计算~标注即可（也可保存、输出）利用以上方法计算出室内送风状态点后，即得状态点S的焓值，空调区总冷负荷Q（KW）除室内点N与送风状态点S的焓差再乘3600变单位再除密度1.2即得空调区送风量，且单位为m3/h，其中Q是面积乘以冷指标，例如哈尔滨项目冷指标为0.14KW/m2，室内点N与送风状态点S的焓差为14.5KJ/Kg，利用上面公式，G=Sx0.14/(14.5)x3600/1.2=28.97xS，这就是送风量为28倍面积的经验由来。

风机选型的计算公式1、标准状态：指风机的进口处空气的压力P=101325Pa，温度t=20℃，相对湿度φ=50%的气体状态。

2、指定状态：指风机特指的进气状况。

其中包括当地大气压力或当地的海拔高度，进口气体的压力、进口气体的温度以及进口气体的成份和体积百分比浓度。

3、风机流量及流量系数流量：是指单位时间内流过风机进口处的气体容积。

用Q表示，通常单位：m3/h或m3/min。

流量系数：φ=Q/（900πD22×U2）式中：φ：流量系数 Q：流量，m3/hD2：叶轮直径，mU2：叶轮外缘线速度，m/s（u2=πD2n/60）4、风机全压及全压系数：风机全压：风机出口截面上的总压与进口截面上的总压之差。

用PtF表示，常用单位：Pa全压系数:ψt=KpPtF/ρU22式中, ψt:全压系数 Kp:压缩性修正系数 PtF:风机全压,Pa ρ:风机进口气体密度,Kg/m^3 u2：叶轮外缘线速度，m/s5、风机动压：风机出口截面上气体的动能所表征的压力，用Pd表示。

常用单位：Pa6、风机静压：风机的全压减去风机的动压，用Pj表示。

常用单位：Pa7、风机全压、静压、动压间的关系：风机的全压（PtF）=风机的静压（Pj）+风机的动压（Pd）8、风机进口处气体的密度：气体的密度是指单位容积气体的质量，用ρ表示，常用单位：Kg/m39、风机进口处气体的密度计算式：ρ=P/RT式中：P：进口处绝对压力，Pa R：气体常数，J/Kg·K。

与气体的种类及气体的组成成份有关。

T：进口气体的开氏温度，K。

与摄氏温度之间的关系：T=273+t10、标准状态与指定状态主要参数间换算：流量：ρQ=ρ0Q0全压：PtF/ρ= PtF0/ρ0内功率：Ni/ρ= Ni0/ρ0注：式中带底标“0”的为标准状态下的参数，不带底标的为指定状态下的参数。

11、风机比转速计算式： Ns=5.54 n Q01/2/（KpPtF0）3/4式中： Ns：风机的比转速，重要的设计参数，相似风机的比转速均相同。
