水电站厂用备用电源改进实践

某电站400V配电系统操作电源优化改进发布时间：2021-12-15T05:30:04.983Z 来源：《中国电业》2021年7月20期作者：沈杨阳[导读] 本文就某电站400V配电系统投入运行后出现的状况进行分析，同时寻找改进方案。

沈杨阳国能大渡河流域生产指挥中心，四川成都 610000）摘要：本文就某电站400V配电系统投入运行后出现的状况进行分析，同时寻找改进方案。

使配电系统备用电源自动投入功能使用正常，保证防汛设施及辅助设备运行可靠。

同时优化方案后为对运行维护人员操作、检修等工作提供便利性。

关键词：配电系统；备用电源自动投入；运维；检修某电站厂用电系统采用10kV、400V两级电压供电，由厂内厂用电系统和厂外厂用电系统两部分组成。

厂内400V配电系统操作电源通常来自于相邻部位的220V直流系统，部分400V配电系统处于厂外较远位置，不具备外来操作电源，所以使用自身母线电源作为操作电源，当母线停电后失去操作电源无法正常操作，导致备用电源自动投入[1]功能无法正常使用。

与配电系统相邻的10kV隔离开关柜操作电源取自相邻变压器低压侧，所以停电后同样会导致操作电源消失，无法正常操作。

下文以某电站水垫塘400V配电系统为例，对此类配电系统存在的缺陷进行分析并提出解决方案。

1 400V配电系统概述某电站厂内400V系统包括1～4号机机组自用电、1～2号公用电系统、地面副厂房配电系统、地下副厂房照明系统、排风机室配电系统、水垫塘配电系统、水厂配电系统和进厂交通洞照明配电系统。

厂外400V系统包括坝顶控制楼配电系统、进水口配电系统、泄洪洞配电系统、坝体集水井配电系统、坝区枢纽10kV配电房400V配电系统。

400V开关柜采用扬州德云电器公司生产的SIV ACON型开关柜，进线和联络开关采用西门子生产的塑壳断路器3WL型，本体设置了速断、过流和接地故障保护以实现负荷发生故障时及时切除[2]。

400V系统采用南瑞继保的RCS-9651CS型微机备自投装置，安装于各配电系统的联络开关屏内。

变电站站用电源低压备自投装置回路的改进【摘要】在供电企业快速发展的过程中，变电站站用电源低压备自投装置的应用也越来越广泛，对提高供电系统供电的可靠性有着极大的作用，尤其是在某一变压器出现故障的情况下，可以通过备自投装置将其电源切换到另一台变压器上，进一步提高供电的可靠性，而且，备自投装置是未来电力企业发展中需要持续改进的重要设备，对供电企业的长期发展有着深远的影响。

【关键词】变电站；电源；备自投装置；回路0.前言近些年来，在变电站站用电源低压备自投装置使用的过程中，经常出现回路的问题，如，回路存在盲区、回路信号无法发出等，会造成变电站故障无法被操作人员及时发现，致使故障扩大，后果不堪设想。

针对这这种问题，电力企业必须将其重视起来，加强对备自投装置的改进和完善，以保证变电站运行的安全性、可靠性。

对此，本文主要对变电站站用电源低压备自投装置回路的改进进行分析。

1.变电站站用电压备自投回路接线方式随着供电企业的不断发展，变电站的供电方式也在进行不断的改进，尤其是将不同电压的变压器并存在一个变电站下运行，能够节省大量的电力资源[1]。

当然，在这种情况下变电站站用电压备自投回路的接线方式也与传统变压器的接线方式有着很大的不同，下图是针对10kv以及35kv变压器的两种接线方式（如图1、图2所示）。

2.变电站站用电源低压备自投装置回路过程中存在的问题2.1回路存在盲区通过对以上图2接线方式来分析，如果在正常变电站运行的过程中，当10kv 或35kv变电站站用变压器的低压测熔断器B或C相出现熔断情况时，那么，受到线路接线方式的影响，备自投装置将不会发生动作，从而造成变电站站用低压母线存在缺相运行的问题，甚至会发生自投到失压母线上，从而造成变电站自投装置出现误动作的现象[2]。

结合图2变电站站用低电压备自投回路的运行情况来看，低压母线在缺相运行的情况下，充电机会停止工作，而且，会造成蓄电池组为直流负荷供电的现象，造成大量容量的释放，从而影响到直流供电系统运行的可靠性。

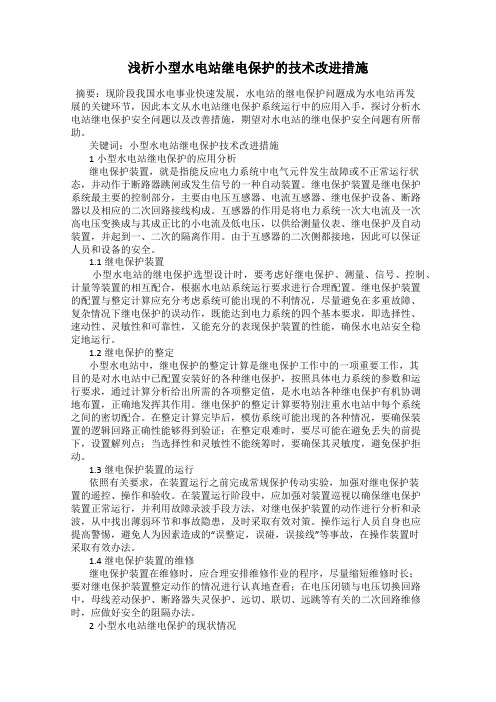

浅析小型水电站继电保护的技术改进措施摘要：现阶段我国水电事业快速发展，水电站的继电保护问题成为水电站再发展的关键环节，因此本文从水电站继电保护系统运行中的应用入手，探讨分析水电站继电保护安全问题以及改善措施，期望对水电站的继电保护安全问题有所帮助。

关键词：小型水电站继电保护技术改进措施1小型水电站继电保护的应用分析继电保护装置，就是指能反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发生信号的一种自动装置。

继电保护装置是继电保护系统最主要的控制部分，主要由电压互感器、电流互感器、继电保护设备、断路器以及相应的二次回路接线构成。

互感器的作用是将电力系统一次大电流及一次高电压变换成与其成正比的小电流及低电压，以供给测量仪表、继电保护及自动装置，并起到一、二次的隔离作用。

由于互感器的二次侧都接地，因此可以保证人员和设备的安全。

1.1继电保护装置小型水电站的继电保护选型设计时，要考虑好继电保护、测量、信号、控制、计量等装置的相互配合，根据水电站系统运行要求进行合理配置。

继电保护装置的配置与整定计算应充分考虑系统可能出现的不利情况，尽量避免在多重故障、复杂情况下继电保护的误动作，既能达到电力系统的四个基本要求，即选择性、速动性、灵敏性和可靠性，又能充分的表现保护装置的性能，确保水电站安全稳定地运行。

1.2继电保护的整定小型水电站中，继电保护的整定计算是继电保护工作中的一项重要工作，其目的是对水电站中已配置安装好的各种继电保护，按照具体电力系统的参数和运行要求，通过计算分析给出所需的各项整定值，是水电站各种继电保护有机协调地布置，正确地发挥其作用。

继电保护的整定计算要特别注重水电站中每个系统之间的密切配合。

在整定计算完毕后，模仿系统可能出现的各种情况，要确保装置的逻辑回路正确性能够得到验证；在整定艰难时，要尽可能在避免丢失的前提下，设置解列点；当选择性和灵敏性不能统筹时，要确保其灵敏度，避免保护拒动。

继电保护方面备自投的应用及改进摘要：工作电源因故障断开后，可快速引入备用电源，保证用户正常持续用电。

该设备简称为备用自动切换。

随着电力系统的应用，备自投装置的应用范围越来越广泛，其功能也越来越突出。

然而，在装置的实际运行和生产中，运行方式和逻辑关系不能满足需求，导致其无法正式运行。

因此，有必要加强备用自动投切装置改进措施的研究，以进一步提高电力企业的经济效益。

本文探讨了变电站备用电源自动投入装置存在的问题，讨论了目前自动投入装置运行中存在的缺陷。

根据实际情况提出针对性的改进方案，便于提高备用电源自动投入装置的安全性，保障电网正常运行。

关键词：继电保护；备自投；改进措施1备自投简介当设备或电源发生故障时，自动切换设备或电源，确保电网设备不停电。

目前很多电力系统为了提高供电可靠性，安装备用的自动开关装置，可在用户出现故障时有效地缩短停电时间。

后退自动开关装置由于使用寿命短，缺乏对其进行事故评价。

备用自动开关装置在运行一段时间后发生故障，严重影响电力系统的安全运行。

因此，为了更好地保护电力系统的可靠性和安全性，电力部门应对备用自动投切装置中存在的缺陷进行分析、研究，采用科学的方法，有效改善备用自动投切装置的运行问题。

使用备用的自动投入器，能有效提高供电可靠性，简化继电保护装置，限制短路电流，提高母线剩余电压。

从用户供电可靠性的要求出发，备自投在继电保护中得到了广泛应用。

另外，备用自动投入器也是电路部门确保用户持续可靠供电的主要手段。

备用型自动开关装置中典型的一次接线包括明备用自动切换接线和暗备用自动切换接线。

明连接是利用网络中的变压器和备用电源实现的装置，一般不投入使用，处于备用状态。

隐藏接线是在公用网络中用作备用自动开关设备的变压器，两台变压器通过母线分段断路器连接。

2备自投装置的使用原则2.1切断工作电源后，启动备用电源在工作电源失去一定压力后，备用电源自动进入设备，并适当延长设备使用时间，然后跳到线路断路器确认断路器故障。

水电站厂用电备自投的设计及维护摘要：目前。

在10kV及以下电压等级厂用电系统中，为提高供电可靠性，保证供电连续性，防止因厂用电失电导致机组运行异常，常常会采用备自投装置，它能在一段母线失电后切断工作电源并迅速投入备用电源（备自投功能），并能在工作电源恢复供电后切断备用电源投入工作电源（自恢复功能），从而缩短供电中断时间、降低因失电而引起的损失。

但在实际运行过程中，备自投装置往往存在接入的模拟量、开关量较多，控制逻辑较复杂，闭锁措施不完善，检修维护困难，运行可靠性差等诸多问题，如何保证备自投可靠稳定运行，发挥其保证厂用电可靠性的作用就成了运行维护人员的首要任务。

关键词：备自投；设计；闭锁；检验引言备用电源自动投入装置主要用在备用变压器、备用线路和发电厂变电所的厂（所）用备用电源自动投入，简称备自投（BZT）装置。

向家坝水电站10kV厂用电备自投从设计到投运经历了数次设计优化，提升了厂用电的运行可靠性。

10kV系统备自投的配置具有如下重要意义：①提高厂用电运行的可靠性。

在非故障情况下母线失电，备自投可在第一时间动作，提高了机组自用电、机组进水口快速工作门、消防、保护等重要负荷的供电可靠性，确保机组的安全稳定运行。

②金沙江江面狭窄，汛期水位变化较大，备自投装置的投运提高了中孔启闭机、表孔启闭机供电的可靠性，对大坝安全非常有利。

③备自投能减少设备动作量，通过与400V负荷备自投动作时间配合，可优先动作10kV备自投，避免因母线停电导致400V备自投大量动作情况的发生。

1厂用电备自投介绍备自投是备用电源自动投入使用装置的简称。

即当工作电源因故障断开以后，能自动而迅速地将备用电源投入到工作或将用户切换到备用电源上去，从而使用户不至于被停电的一种自动装置。

溪洛渡电站厂内各供电点2段母线间设有联络开关，2段母线正常时分母运行，互为第一备用电源（以下简称一备）；1G、2G、3G供电点之间分别设有联络线，6段母线形成一个环网，使1G、2G、3G供电点之间的相邻母线互为第二备用电源（以下简称二备）。

清水塘水电站厂用400V备电源自投装置原理及应用浅析摘要：根据清水塘水电站厂用电结线实际情况，介绍单母线三分段接线方式下备自投的实施方法及其动作原理，实现可靠供电。

关键词：400V单母线三分段备用电源自投运行方式一、概述在电力系统中，当供电电源由于某些原因而断开时，则连接在它上面的用户和用电设备将失去电源，从而使正常工作遭到破坏，给生产和生活造成不同程度的损失。

为了消除和减少损失，保证用户不间断供电，在发电厂和变电站中广泛采用了备用电源自动投入装置。

二、电站400V厂用电运行现状湖南怀化辰溪清水塘电厂安装4台灯泡贯流式水轮发电机组，每台机组的额定容量为32MW，厂用400V采用了南瑞继保有限公司的RCS-9625备自投保护装置，对于电站的运行及维护方便灵活，经济合理，现站内400V厂用电运行状况如下：1.清水塘水电站厂用电结线为0.4kV级，厂用变压器安装型号为：SCB10-1250/10，共两台，联结组标号： D,yn 11, 额定电压： 10.5±5%/0.4。

2.两台厂变分别由10.5kV 1#、2#发电机母线I段和3#、4#发电机母线II段接人提供于厂用变10kV高压侧供电。

3.为了保证其供电可靠性，还设置了1台300kw的备用柴油发电机。

4.0.4kV所带负荷为机组自用电盘、厂内照明盘、厂内公用电盘、厂房坝段用配电盘等，各采用双电源结线。

三、厂用电的备用电源自投原理1.RCS-9652装置原理RCS-9652装置原理图1.1模拟量输入外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入模数变换器，CPU经采样数字后形成各种保护继电器，并计算各种遥测量。

Ua1、Ub1、Uc1为I母电压输入，Ua2、Ub2、Uc2为II母电压输入。

Ux1、Ux2为两线线路PT的电压输入，其额定电压可为100V或57.7V。

I1、I2为两进线一相电流，用于防止PT断线时装置误起动。

IA、IB、IC为专用测量CT输入。

厂用10KV系统备用电源改造技术方案编制：分管：主管：批准：二〇一一年十月二十日厂用10KV系统备用电源改造技术方案一、改造原因电厂动力车间启动电源取自升压站10KV Ⅱ段开关柜2409，经厂用10KV 0段配电系统的两回馈线分作厂用电10KVⅠ、Ⅱ段的备用电源，厂用10KVⅠ段工作电源进线正常工作电流为836A，厂用10KVⅠ段备用电源进线正常工作电流为784A；厂用10KVⅡ段工作电源进线正常工作电流为868A，厂用10KVⅡ段备用电源进线正常工作电流为784A；厂用10KV 0段备用电源进线正常工作电流为784A。

在发电机因故停运或检修时，不能满足1#、2#炉正常切换的负荷要求。

曾因过载造成厂用10KV 0段隔离手车发热异常，灭弧罩烧毁。

其安全隐患严重影响了电厂及化工厂的稳定运行。

二、改造方式为满足1#、2#炉正常切换的负荷要求，维持电厂及化工厂的稳定生产。

须在升压站10KV Ⅱ段开关柜2409至厂用10KV 0段进线之间增设与原型号规格相同的电缆一根，并将厂用10KV 0段备用电源进线隔离手车2002的容量增大。
