图解各种钢筋知识_钢筋知识大全

一些简单的钢筋小知识-让你看懂简单的钢筋图•（1）受力钢筋（主筋）。

在构件中以承受拉应力和压应力为主的钢筋称为受力钢筋。

受力筋用于梁、板、柱等各种钢筋混凝土构件中。

分为直筋和弯起筋；还可分为正筋（拉应力）和负筋（压应力）两种。

•（2）箍筋。

承受一部分斜拉应力（剪应力），并为固定受力筋、架立筋的位置所设的钢筋称为箍筋，箍筋一般用于梁和柱中。

•（3）架立钢筋。

又叫架立筋，用以固定梁内钢筋的位置，把纵向的受力钢筋和箍筋绑扎成骨架。

•（4）分布钢筋。

简称分布筋，用于各种板内。

分布筋与板的受力钢筋垂直设置，其作用是将承受的荷载均匀地传递给受力筋，并固定受力筋的位置以及抵抗热胀冷缩所引起的温度变形。

•（5）其它钢筋。

除以上常用的四种类型的钢筋外，还会因构造要求或者施工安装需要而配制构造钢筋，如腰筋，用于高断面的梁中；预埋锚固筋，用于钢筋混凝土柱上与墙砌在一起，起拉结作用，又叫拉接筋；吊环，在吊装预制构件时使用。

(5) 保护层为了使钢筋在构件中不被锈蚀，加强钢筋与混凝土的粘结力，在各种构件中的受力筋外面，必须要有一定厚度的混凝土，这层混凝土就被称为保护层。

保护层的厚度因构件不同而异，一般情况下，梁和柱的保护层厚为25 mrn，板的保护层厚为10～15 mm。

(6) 钢筋的标注钢筋的直径、根数及相邻钢筋中心距在图样上一般采用引出线方式标注，其标注形式有下面两种：•（7）钢筋的弯钩螺纹钢与混凝土粘结良好，末端不需要做弯钩。

光圆钢筋两端需要做弯钩，以加强混凝土与钢筋的粘结力，避免钢筋在受拉区滑动。

•1．HPB235级钢筋（符号为Φ，直径8～20mm）：是指现行国家标准《钢筋混凝土用热轧光圆钢筋》GBl3013中的Q235钢筋。

2．HRB335级钢筋（符号为Φ，直径6～50mm）：是指现行国家标准《钢筋混凝土用热轧带肋钢筋》GBl499中的20MnSi钢筋。

3．HRB400级钢筋（符号为，直径6～50mm）：是指现行国家标准《钢筋混凝土用热轧带肋钢筋》GBl499中的20MnSiV、20MnSiNb、20MnTi钢筋。

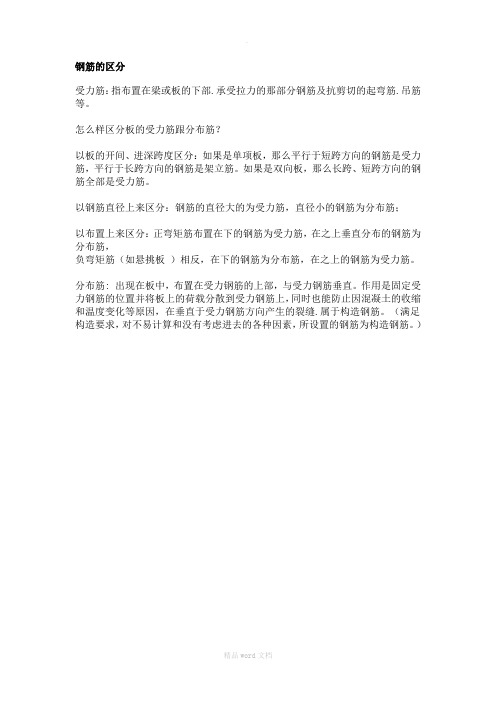

钢筋的区分受力筋：指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋.吊筋等。

怎么样区分板的受力筋跟分布筋？以板的开间、进深跨度区分：如果是单项板，那么平行于短跨方向的钢筋是受力筋，平行于长跨方向的钢筋是架立筋。

如果是双向板，那么长跨、短跨方向的钢筋全部是受力筋。

以钢筋直径上来区分：钢筋的直径大的为受力筋，直径小的钢筋为分布筋；以布置上来区分：正弯矩筋布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋，负弯矩筋（如悬挑板）相反，在下的钢筋为分布筋，在之上的钢筋为受力筋。

分布筋: 出现在板中，布置在受力钢筋的上部，与受力钢筋垂直。

作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在垂直于受力钢筋方向产生的裂缝.属于构造钢筋。

（满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。

）图中布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋箍筋：用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。

是梁和柱抵抗剪力配置的环形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。

架立筋：是梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。

（架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。

如受压区配有纵向受压钢筋时，则可不再配置架立钢筋。

架立钢筋的直径与梁的跨度有关。

）贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。

架立筋和贯通筋有什么区别？在钢筋布置上,架立钢筋是布置本跨的1/3.也就是说,本跨梁存在左右支座钢筋.通长钢筋是全长布置,架立筋从字面是就可以知道起架立作用，如一根梁只须布抗拉筋和抗剪箍筋，而受压区混凝土强度已足够，无须配筋，那在做钢筋骨架的时候，梁的上部就没有纵向筋，箍筋的上角点就无法固定，因此一般用两根14或16的筋分布在上面的两角，这就是架立筋，从计算上没有受什么力，但实际上也受压。

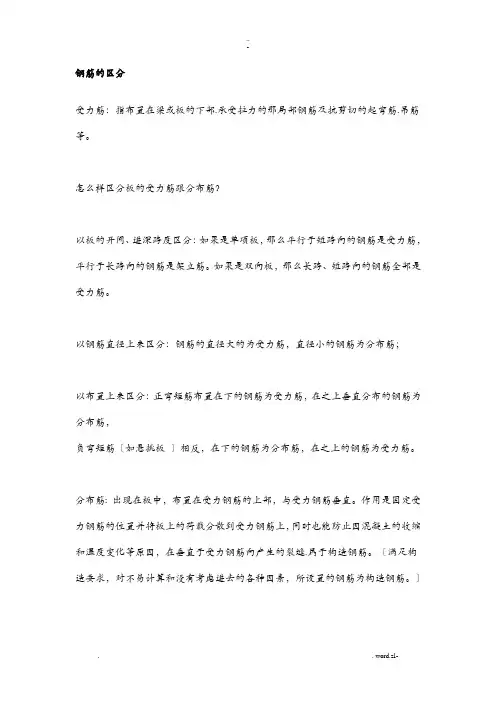

钢筋的区分受力筋：指布置在梁或板的下部.承受拉力的那局部钢筋及抗剪切的起弯筋.吊筋等。

怎么样区分板的受力筋跟分布筋？以板的开间、进深跨度区分：如果是单项板，那么平行于短跨向的钢筋是受力筋，平行于长跨向的钢筋是架立筋。

如果是双向板，那么长跨、短跨向的钢筋全部是受力筋。

以钢筋直径上来区分：钢筋的直径大的为受力筋，直径小的钢筋为分布筋；以布置上来区分：正弯矩筋布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋，负弯矩筋〔如悬挑板〕相反，在下的钢筋为分布筋，在之上的钢筋为受力筋。

分布筋: 出现在板中，布置在受力钢筋的上部，与受力钢筋垂直。

作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在垂直于受力钢筋向产生的裂缝.属于构造钢筋。

〔满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。

〕图中布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋箍筋：用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁各种钢筋构成钢筋骨架的钢筋。

是梁和柱抵抗剪力配置的环形〔当然有圆形的和矩形的〕钢筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。

架立筋：是梁上部的钢筋，只起一个构造作用，没实质意义，但在梁的两端那么上部的架立筋抵抗负弯距，不能缺少。

〔架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。

如受压区配有纵向受压钢筋时，那么可不再配置架立钢筋。

架立钢筋的直径与梁的跨度有关。

〕贯穿筋是指贯穿于构件〔如梁〕整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。

架立筋和贯穿筋有什么区别？在钢筋布置上,架立钢筋是布置本跨的1/3.也就是说,本跨梁存在左右支座钢筋.通长钢筋是全长布置,架立筋从字面是就可以知道起架立作用，如一根梁只须布抗拉筋和抗剪箍筋，而受压区混凝土强度已足够，无须配筋，那在做钢筋骨架的时候，梁的上部就没有纵向筋，箍筋的上角点就无法固定，因此一般用两根14或16的筋分布在上面的两角，这就是架立筋，从计算上没有受什么力，但实际上也受压。

钢筋工理论基础知识钢筋的基本分类钢筋种类很多，通常按其在结构中的用途、化学成分、钢筋强度、生产工艺、轧制外形、供应形式、直径大小进行分类：1、按钢筋在构件中的作用分有受力钢筋、构造钢筋（见图1）（1）受力筋（承受拉、压应力的钢筋）：是指构件中根据计算确定的主要钢筋，包括有：受拉筋、弯起筋、受压筋等。

（2）构造钢筋：是指构件中根据构造要求设臵的钢筋，包括有：箍筋、分布筋、架立筋、横筋、腰筋等。

①箍筋——承受一部分斜拉应力，并固定受力筋的位臵，多用于梁和柱②分布筋——用于屋面板、楼板内，与板的受力筋垂直布臵，将承受的重量均匀地传给受力筋，并固定受力筋的位臵，以及抵抗热胀冷缩所引起的温度变形。

③架立筋——用以固定梁内钢箍的位臵，构成梁内的钢筋骨架。

④其它——因构件构造要求或施工安装需要而配臵的构造筋。

如腰筋、横筋、预埋锚固筋、环等。

2、按钢筋的化学成分分类碳素钢钢筋、普通低合金钢钢筋。

3、按生产工艺分热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋。

图14、按钢筋的强度划分在钢筋混凝土结构中常用的是热轧钢筋，热轧钢筋按强度可分为四级，Ⅰ级钢筋（235/370级）HRB235，其屈服强度标准值为235Mpa，用符号A表示；Ⅱ级钢筋（335/510级）HRB335，其屈服强度标准值为335Mpa，用符号B表示；Ⅲ级钢筋（370/570）HRB370，其屈服强度标准值为370Mpa，用符号C表示；Ⅳ级钢筋（540/835）RRB540（Ⅳ级钢），其屈服强度标准值为540MPa。

现浇楼板的钢筋和梁柱的箍筋多采用HPB235级钢筋，用符号D表示。

梁柱的受力钢筋多采用HRB335、 HRB370级钢筋。

5、按轧制外形分（1）光面钢筋：I级钢筋（Q235钢钢筋）均轧制为光面圆形截面，供应形式有盘圆，直径不大于10mm，长度为6m~12m。

（2）带肋钢筋：有螺旋形、人字形和月牙形三种，一般Ⅱ、Ⅲ级钢筋轧制成人字形，Ⅳ级钢筋轧制成螺旋形及月牙形。

钢筋的区分受力筋：指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋.吊筋等。

怎么样区分板的受力筋跟分布筋？以板的开间、进深跨度区分：如果是单项板，那么平行于短跨方向的钢筋是受力筋，平行于长跨方向的钢筋是架立筋。

如果是双向板，那么长跨、短跨方向的钢筋全部是受力筋。

以钢筋直径上来区分：钢筋的直径大的为受力筋，直径小的钢筋为分布筋；以布置上来区分：正弯矩筋布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋，负弯矩筋（如悬挑板）相反，在下的钢筋为分布筋，在之上的钢筋为受力筋。

分布筋: 出现在板中，布置在受力钢筋的上部，与受力钢筋垂直。

作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在垂直于受力钢筋方向产生的裂缝.属于构造钢筋。

（满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。

）图中布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋箍筋：用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。

是梁和柱抵抗剪力配置的环形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。

架立筋：是梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。

（架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。

如受压区配有纵向受压钢筋时，则可不再配置架立钢筋。

架立钢筋的直径与梁的跨度有关。

）贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。

架立筋和贯通筋有什么区别？在钢筋布置上,架立钢筋是布置本跨的1/3.也就是说,本跨梁存在左右支座钢筋.通长钢筋是全长布置,架立筋从字面是就可以知道起架立作用，如一根梁只须布抗拉筋和抗剪箍筋，而受压区混凝土强度已足够，无须配筋，那在做钢筋骨架的时候，梁的上部就没有纵向筋，箍筋的上角点就无法固定，因此一般用两根14或16的筋分布在上面的两角，这就是架立筋，从计算上没有受什么力，但实际上也受压。
