防雷与接地工程工程量计算讲解

※防雷接地工程量计算之马矢奏春创作MEB 箱的作用：当把电气部分的接地和防雷接地连成一体后，就使建筑物内的钢筋间构成一个法拉第笼，在此笼内的电气设备和导体都与笼相连接，就不会受到反击。

记住，屋顶电气设备的外壳已与避雷装置连成一体后，不允许再与屋内接地线相连。

一、防雷均压环装置项目是按利用建筑物圈梁内主筋作为防雷接地连接线考虑的。

如果采取单独扁钢或圆钢明敷作均压环时，可执行“户内接地母线敷设”项目。

利用铜绞线作接地引下线时，配管、穿铜绞线执行本册第十二章中同规格的相应项目。

利用建筑物主筋作接地引下线和利用圈梁钢筋作均压环接地连线，都是按二根主筋考虑的，如超出二根可按比例调整。

利用建筑物主筋作接地引下线项目是按锥螺纹绑扎焊接考虑的，如主筋采取对焊方式，项目乘以系数0.5。

高层建筑物屋顶的防雷接地装置应执行“避雷网装置”项目，电缆支架的接地线装置应执行“户内接地母线敷设”项目。

接地极制作装置以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m 计算。

若设计有管帽时，管帽另按加工件计算。

二、接地母线、避雷线、引下线及均压环敷设以“10m”为计量单位，其长度按施工图水平和垂直规定长度另加3.9％的附加长度（包含转弯、上下动摇、避绕障碍物、搭接头所占长度）计算。

三、接地跨接线以“10 处”为计量单位，按规程规定凡需做接地跨接线的工程，每跨接一次按一处计算。

四、避雷针的加工制作、装置，以“根”或“组”为计量单位计算，独立避雷针装置以“基”为计量单位计算。

长度、高度、数量均按设计规定。

五、半导体少长针消雷装置装置以“套”为计量单位计算，按设计装置高度分别执行相应项目。

装置自己由设备制造厂成套供货。

六、利用建筑物内主筋作接地引下线装置按设计图示尺寸以“10m”为计量单位计算。

七、断接卡子制作装置以“10 套”为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子装置按每井一套计算。

防雷接地算法一、主体接地部分1、承台接地：按“基”计算，每个引下线的承台算一基；(深圳地区除外)2、基础接地网：按“米”计算，分两种，一种是以地梁主筋连通，另一种是以镀锌扁钢或镀锌圆钢连通，要多加3.9%的系数；3、外甩接地：按“米”计算，定额套户外接地母线敷设，材料按图纸要求，算法以（深度+外甩长度）*1.0394、测试板：按“处”计算，图上有标明以图纸为准，图上没标注以外边有外的地方安装；5、引下线：按“米”计算，每根引下线以正负零至最顶点标高再加地下部分，地下部分要考虑引至基础地梁面（注：基础地梁面至地下室底板或正负零的长度要问土建的）；主根小于16厘的要按两条计算；引下线分用镀锌钢材明敷引下、利用主筋连通引下及利用钢结构连通引下三种；6、均压环：按“米”计算，一般按九层及以上每隔一层算一圈，一圈指的是建筑外边线；7、门窗跨接：按“处”计算，一般按九层及以上每一层向着最外边的门、窗、空调架及围栏都要计算；8、避雷带：按“米”计算，指的是明敷在露天部分边线；9、避雷网：按“米”计算，指的是暗敷在露天部分保温层下方，主要作为算的地方是（引下线与均压环十字连接处，每个引下线算两处；天层外露的阀门和铁件；天层梯间和水箱铁梯；引出室外的钢制电线管和钢制水管等）（注：深圳定额来说，承台接地是以这个来计算的）11、总等电位箱12、局部等电位箱13、卫生间等电位盒；14、等电位连接：是等电位与等电位之间二次连接的部分，一般是PC25电线管及BVV25mm2导线；15、接地系统调试：一个工程最少一处，如果基础接地分开多区的话，就按多少个系统来算）二、室内母线接地部分11、母线敷设分为室外敷设、室内明敷、室内暗敷（工程量要增加3.9%的系统），按“米”计算；11.1、一层主配电箱引至地梁面；11.2、电井内从上至地梁面；11.3、等电位箱至地梁面；11.4、电梯机房内四周（主意过门口要引下再引上埋地）11.5、卫生间等电位箱至梁面；11.6、局部等电位至梁面；11.7、天面的泵和风机至引下线位置；11.8、变配电房和发电机房引至引下线位置（这一部分要算在高低压变配电中）11.9、线槽桥架接地（这一部分要算在线槽桥架同一个清单中）11.10、电梯井道接地（有时是用扁钢，有时是利用建筑钢筋连通）11.11、如果图上有标明或说明中有其它地方要算的；三、卫生间等电位引下线部分1、镀锌扁钢引至圈梁面（一定要算的）2、各卫生间等电位盒水平引下连接引下线部分（采用建筑圈梁连通或板筋连通引至引下线），但有些是采算法是采用镀锌扁钢或圆钢连通至引下线，还有一些是采用一般的钢筋连通；3、还有一种作法：在卫生间内部地面上来300mm处，用扁钢沿着卫生间内墙暗敷一圈，这种很少见；4、还有装修部分的接地，就是卫生间内的铁件要用电线连接到卫生间等电位盒中，这种要按实际发生计算；。

筑龙博客：/717200防雷工程接地工程量计算，尤其是利用建筑物钢筋作接地的工程量如何计算？答：该问题在《安装工程预算培训讲义》中已作答复，现进一步明确如下：①利用主体结构钢筋作避雷引下线工程量计算：该工程按浙江综合解释可套用2-1246子目（见《使用手册》P569），该子目计量单位10米。

因此，计算利用主体结构钢筋作避雷引下线工程量时，应按设计要求计算，当设计要求利用其中两根主筋时，工程量应按被利用主筋总长度计。

例：某大楼高85m，此楼有6处利用主体钢筋作避雷引下线，每处要求利用两根主筋，试计算工程量：引下线工程量85×6×2=1020m两根主筋间的跨接已包括在其中不再另套定额，见下图1工作内容②设计利用基础钢筋作接地网，其工程量计算方法：防雷工程该工程按浙江综合解释套用2-1224H2子目（见组价手册P146），该子目的计量单位是10处。

其工程量计算方法：⑴、被利用主钢筋单根延长米L乘以设计要求利用基础钢筋根数n：L×n ---------（a）钢筋全长⑵、被利用钢筋全长除以6（按平均为6m焊接一处）(L×n)/6 -------- （b）连接处⑶、被利用钢筋单根长度乘利用根数n减一再除以6（按平均每6m两根主筋间跨接一处）［L×(n－1)]/6 -------- （c）跨接处⑷、(b)+(c)=(d) --------焊接处总量注：以上式中6为建筑钢筋单根长度平均米数，实际平均长度不同，可以换算，跨接处间隔如设计有要求亦可换算。

例：设计要求利用基础两根主筋作接地网，单长350m，要求4m跨接一次，试计算总焊接处：d＝b＋c＝(L×n)/6＋[L×(n－1)]/4＝(350×2)/6＋[350×(2－1)]/4 防雷工程＝117＋88＝205（处）③建筑物避雷引下线中设计的接地电阻测试断接板，可按接地跨接套用定额，每一测试断接板为一处，连接螺栓等不另计费。

防雷及接地装置计算规则1、接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m计算，若设计有管帽时，管帽量按加工件计算，一般在三类土以上的地方使用钢管接地极你必须使用管帽，管帽一般是厚度6MM，直径80--90的钢板组成。

2、接地母线敷设，按设计长度以“m”为计量单位计算工程。

接地母线、避雷线敷设均按延长米计算，其长度按施工图设计水平和垂直规定长度量另加3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算工程量，计算主材费时应另增加规定的损耗率。

3、接地跨接线以“处”为计量单位，按规程规定凡需作接地跨接线的工程内容，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处”计算。

4、避雷针的加工制作、安装，以“根”为计量单位，独立避雷针安装以“基”为计量单位。

长度、高度、数量均按设计规定。

独立避雷针的加工制作应执行“一般铁件”制作子目或按成品计算。

5、半导体少长针消雷装置安装以“套”为计量单位，按设计安装高度分别执行相应子目。

装置本身由设备制造厂成套供货。

6、利用建筑物内主筋作接地引下线安装以“10m”为计量单位，每一柱子内按焊接两根主筋考虑，如果焊接主筋数超过两根时，可按比例调整。

7、断接卡子制作安装以“套”为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算。

8、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”定额，电缆支架的接地线安装应执行“户内接地母线敷设”子目。

避雷小针各省执行有差异，浙江省是按“接地跨接”子目乘以系数执行，小针按主菜计入！9、均压环敷设以“m”为计量单位，主要考虑利用圈梁内主筋作均压环接地连线，焊接按两根主筋考虑，超过两根时，可按比例调整。

长度按设计需要作均压接地的圈梁中心线长度，以延长米计算。

10、钢、铝窗接地以“处”为计量单位(高层建筑六层以上的金属窗，设计一般要求接地)，按设计规定接地的金属窗数进行计算。

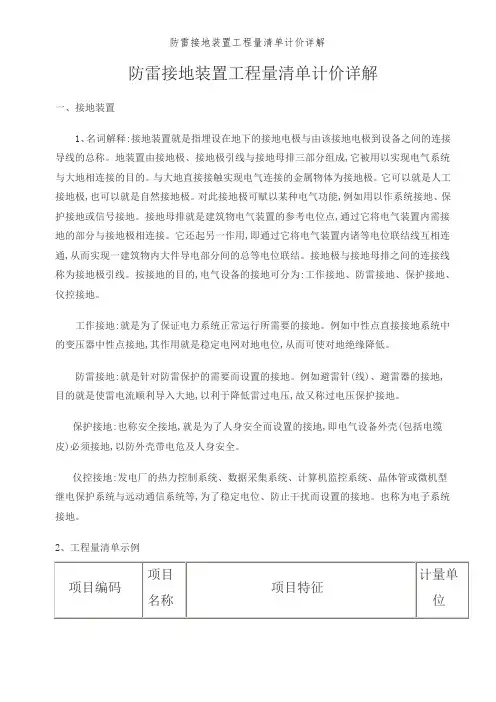

防雷接地装置工程量清单计价详解一、接地装置1、名词解释:接地装置就是指埋设在地下的接地电极与由该接地电极到设备之间的连接导线的总称。

地装置由接地极、接地极引线与接地母排三部分组成,它被用以实现电气系统与大地相连接的目的。

与大地直接接触实现电气连接的金属物体为接地极。

它可以就是人工接地极,也可以就是自然接地极。

对此接地极可赋以某种电气功能,例如用以作系统接地、保护接地或信号接地。

接地母排就是建筑物电气装置的参考电位点,通过它将电气装置内需接地的部分与接地极相连接。

它还起另一作用,即通过它将电气装置内诸等电位联结线互相连通,从而实现一建筑物内大件导电部分间的总等电位联结。

接地极与接地母排之间的连接线称为接地极引线。

按接地的目的,电气设备的接地可分为:工作接地、防雷接地、保护接地、仪控接地。

工作接地:就是为了保证电力系统正常运行所需要的接地。

例如中性点直接接地系统中的变压器中性点接地,其作用就是稳定电网对地电位,从而可使对地绝缘降低。

防雷接地:就是针对防雷保护的需要而设置的接地。

例如避雷针(线)、避雷器的接地,目的就是使雷电流顺利导入大地,以利于降低雷过电压,故又称过电压保护接地。

保护接地:也称安全接地,就是为了人身安全而设置的接地,即电气设备外壳(包括电缆皮)必须接地,以防外壳带电危及人身安全。

仪控接地:发电厂的热力控制系统、数据采集系统、计算机监控系统、晶体管或微机型继电保护系统与远动通信系统等,为了稳定电位、防止干扰而设置的接地。

也称为电子系统接地。

2、工程量清单示例3、相关定额计算规则及有关规定(1)、接地极接地极制作安装:接地极即接地体,接地装置的散流电阻称为接地极,直接与土壤接触,用以与大地作电气连接。

定额套用2-688~2-695,分为钢管接地极、角钢接地极、圆钢接地极与接地极板(块) ,同时还应区分普通土与坚土。

接地极制作安装以“根”为计量单位,长度按设计长度计算,设计无规定时,每根长度按2、5米计算,若设计有管帽时,管帽另按加工件计算。

防雷及接地装置工程量计算1、避雷针安装按在平屋顶上、在墙上、在构筑物上、在烟囱上及在金属容器上等划分定额。

（1）定额单位①平屋顶上、墙上、烟囱上避雷针安装以根或组计量。

②独立避雷针安装以基计量，长度、高度、数量均按设计规定(2)避雷针加工制作，以根为计量单位。

(3)避雷针拉线安装，以三根为一组，以组计量。

2、避雷网安装（1）避雷网敷设按沿折板支架敷设和沿混凝土块敷设，工程量以m计量。

工程量计算式如下：避雷网长度＝按图示尺寸计算的长度(1+3．9％)式中3.9％为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。

（2）混凝土块制作，以块计量，按支持卡子的数量考虑，一般每米1个，拐弯处每半米1个（3）均压环安装，以m计量1）单独用扁钢、圆钢作均压环时，工程量以设计需要作均压接地的圈梁的中心线长度按延长米计算，执行均压环敷设项目。

2）利用建筑物圈梁内主筋作均压环时，工程量以设计需要作均压接地的圈梁中心线长度，按延长米计算，定额按两根主筋考虑，超过两根主筋时，可按比例调整。

（4）柱子主筋与圈梁焊接，以处计量柱子主筋与圈梁连接的处数按设计规定计算。

每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。

如果焊接主筋和圈梁钢筋超过两根时，可按比例调整。

建筑物防雷接地组线1一避雷针；2--避雷网；3一均压环；4一引下线；5一引下线卡子：6--断接卡子；7一引下线保护管；8一接地母线；9－接地极二、引下线安装工程量计算避雷引下线是从接闪器到断接卡子的部分，其定额划分有：沿建筑物、沿构筑物引下；利用建（构）筑物结构主筋引下；利用金属构件引下等。

1、引下线安装，按施工图建筑物高度计算，以延长米计量，定额包括支持卡子的制作与埋设。

其引下线工程量按下式计算：引下线长度＝按图示尺寸计算的长度(1+3．9％)2、利用建(构)筑物结构主筋作引下线安装：按下列方法计算工程量。

用柱内主筋作引下线时，定额按焊按两根主筋考虑，以m计量，超过两根主筋时可按比例调整。

防雷及接地装置工程量计算一、接闪器安装工程量计算1、避雷针安装按在平屋顶上、在墙上、在构筑物上、在烟囱上及在金属容器上等划分定额。

（1）定额单位①平屋顶上、墙上、烟囱上避雷针安装以“根”或“组”计量。

②独立避雷针安装以“基”计量，长度、高度、数量均按设计规定。

(2)避雷针加工制作，以“根”为计量单位。

(3)避雷针拉线安装，以三根为一组，以“组”计量。

2、避雷网安装（1）避雷网敷设按沿折板支架敷设和沿混凝土块敷设，工程量以“m”计量。

工程量计算式如下：避雷网长度＝按图示尺寸计算的长度×(1+3．9％) 式中3.9％——为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。

（2）混凝土块制作，以“块”计量，按支持卡子的数量考虑，一般每米1个，拐弯处每半米1个（3）均压环安装，以“m”计量①单独用扁钢、圆钢作均压环时，工程量以设计需要作均压接地的圈梁的中心线长度按“延长米”计算，执行“均压环敷设”项目。

②利用建筑物圈梁内主筋作均压环时，工程量以设计需要作均压接地的圈梁中心线长度，按“延长米”计算，定额按两根主筋考虑，超过两根主筋时，可按比例调整。

（4）柱子主筋与圈梁焊接，以“处”计量柱子主筋与圈梁连接的“处”数按设计规定计算。

每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。

如果焊接主筋和圈梁钢筋超过两根时，可按比例调整。

建筑物防雷接地组线1一避雷针；2--避雷网；3一均压环；4一引下线；5一引下线卡子：6--断接卡子；7一引下线保护管；8一接地母线；9－接地极二、引下线安装工程量计算避雷引下线是从接闪器到断接卡子的部分，其定额划分有：沿建筑物、沿构筑物引下；利用建（构）筑物结构主筋引下；利用金属构件引下等。

1、引下线安装，按施工图建筑物高度计算，以“延长米”计量，定额包括支持卡子的制作与埋设。

其引下线工程量按下式计算：引下线长度＝按图示尺寸计算的长度×(1+3．9％)2、利用建(构)筑物结构主筋作引下线安装：按下列方法计算工程量。

防雷接地工程量计算MEB箱得作用:当把电气部分得接地与防雷接地连成一体后,就使建筑物内得钢筋间构成一个法拉第笼,在此笼内得电气设备与导体都与笼相连接,就不会受到反击。

记住,屋顶电气设备得外壳已与避雷装置连成一体后,不允许再与屋内接地线相连。

一、防雷均压环安装项目就是按利用建筑物圈梁内主筋作为防雷接地连接线考虑得。

如果采用单独扁钢或圆钢明敷作均压环时,可执行“户内接地母线敷设”项目。

利用铜绞线作接地引下线时,配管、穿铜绞线执行本册第十二章中同规格得相应项目。

利用建筑物主筋作接地引下线与利用圈梁钢筋作均压环接地连线,都就是按二根主筋考虑得,如超过二根可按比例调整。

利用建筑物主筋作接地引下线项目就是按锥螺纹绑扎焊接考虑得,如主筋采用对焊方式,项目乘以系数0、5。

高层建筑物屋顶得防雷接地装置应执行“避雷网安装”项目,电缆支架得接地线安装应执行“户内接地母线敷设”项目。

接地极制作安装以“根”为计量单位,其长度按设计长度计算,设计无规定时,每根长度按2、5m计算。

若设计有管帽时,管帽另按加工件计算。

二、接地母线、避雷线、引下线及均压环敷设以“10m”为计量单位,其长度按施工图水平与垂直规定长度另加3、9％得附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算。

三、接地跨接线以“10处”为计量单位,按规程规定凡需做接地跨接线得工程,每跨接一次按一处计算。

四、避雷针得加工制作、安装,以“根”或“组”为计量单位计算,独立避雷针安装以“基”为计量单位计算。

长度、高度、数量均按设计规定。

五、半导体少长针消雷装置安装以“套”为计量单位计算,按设计安装高度分别执行相应项目。

装置本身由设备制造厂成套供货。

六、利用建筑物内主筋作接地引下线安装按设计图示尺寸以“10m”为计量单位计算。

七、断接卡子制作安装以“10套”为计量单位,按设计规定装设得断接卡子数量计算,接地检查井内得断接卡子安装按每井一套计算。

八、均压环敷设以“10m”为计量单位,工程量以设计需要做均压接地得圈梁得中心线长度按延长米计算。

※防雷接地工程量计算MEB箱的作用：当把电气部分的接地和防雷接地连成一体后，就使建筑物内的钢筋间构成一个法拉第笼，在此笼内的电气设备和导体都与笼相连接，就不会受到反击。

记住，屋顶电气设备的外壳已与避雷装置连成一体后，不允许再与屋内接地线相连。

一、防雷均压环安装项目是按利用建筑物圈梁内主筋作为防雷接地连接线考虑的。

如果采用单独扁钢或圆钢明敷作均压环时，可执行“户内接地母线敷设”项目。

利用铜绞线作接地引下线时，配管、穿铜绞线执行本册第十二章中同规格的相应项目。

利用建筑物主筋作接地引下线和利用圈梁钢筋作均压环接地连线，都是按二根主筋考虑的，如超过二根可按比例调整。

利用建筑物主筋作接地引下线项目是按锥螺纹绑扎焊接考虑的，如主筋采用对焊方式，项目乘以系数0.5。

高层建筑物屋顶的防雷接地装置应执行“避雷网安装”项目，电缆支架的接地线安装应执行“户内接地母线敷设”项目。

接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m计算。

若设计有管帽时，管帽另按加工件计算。

二、接地母线、避雷线、引下线及均压环敷设以“10m”为计量单位，其长度按施工图水平和垂直规定长度另加3.9％的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）计算。

三、接地跨接线以“10处”为计量单位，按规程规定凡需做接地跨接线的工程，每跨接一次按一处计算。

四、避雷针的加工制作、安装，以“根”或“组”为计量单位计算，独立避雷针安装以“基”为计量单位计算。

长度、高度、数量均按设计规定。

五、半导体少长针消雷装置安装以“套”为计量单位计算，按设计安装高度分别执行相应项目。

装置本身由设备制造厂成套供货。

六、利用建筑物内主筋作接地引下线安装按设计图示尺寸以“10m”为计量单位计算。

七、断接卡子制作安装以“10套”为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算。

八、均压环敷设以“10m”为计量单位，工程量以设计需要做均压接地的圈梁的中心线长度按延长米计算。

防雷接地计算规则感觉防雷接地这的内容其实不是太多，主要的几项内容就是引下线、均压环、接地母线、等电位接地、避雷网、接地极、接地电阻测试等。

举例说明：1、引下线：如果利用结构主筋做引下线，那么从屋顶女儿墙到建筑物的基础底的高度就是引下线的长度（利用建筑物柱筋做引下线按2根主筋考虑计算，不要乘以2）。

但是当你所利用的钢筋小于16时，必须利用四根钢筋，此时工程量需要乘以2。

2、均压环：首先看设计说明，设计说明有交代的按设计要求做。

设计没有交代的，根据施工规范超过30米的必须做高层均压环焊接，一般都是利用建筑物外墙的圈梁里的2根主筋焊接或用25*4的镀锌扁钢焊接一圈，每三层做均压环焊接，均压环工程量计算就计算建筑物的一圈的周长，然后再乘以3.9%的搭接、转弯、波动的长度即可。

3、接地母线：接地母线一般用25*4、40*4的镀锌扁钢，像在顶板上需要预留出来，还有在建筑物的外侧做综合接地极等，在强弱电井一般明敷设一圈扁钢，然后连到就近的引下线上焊接，工程量可以按照图纸计算。

4、等电位接地：在卫生间需要做等电位接地，连到附近的局部等电位端子箱，等电位接地按"处"来算，有几处就算几处，这个在图纸上通常没有，可以根据现场实际情况计算工程量。

5、避雷网：一般采用Φ8、Φ10、Φ12的圆钢来做避雷网，工程量按图纸计算即可，不过要把沿女儿墙敷设和沿混凝土块敷设分开，如果是沿混凝土块敷设，还需要算上混凝土块的数量，屋顶上所有的金属设备都要与避雷网可靠连接。

6、接地极：我们的工程大都是利用基础底板钢筋做接地极，此时计算基础的面积即可，此时的工程量是单层的工程量，如果焊成双层的网格需要乘以2，注意基础面积为配筋的面积，不是建筑面积，配筋面积要稍大于建筑面积。

当然还可以用圆钢、钢管等做接地极。

7、接地电阻测试：接地电阻测试每个接地断接卡子不管测试几次直到合格，按一次计算。

断接卡子的计算是以‘处’为单位，按照设计图纸中设计设置的测试点进行计算。
