【CN209949234U】一种可穿戴执法记录仪【专利】

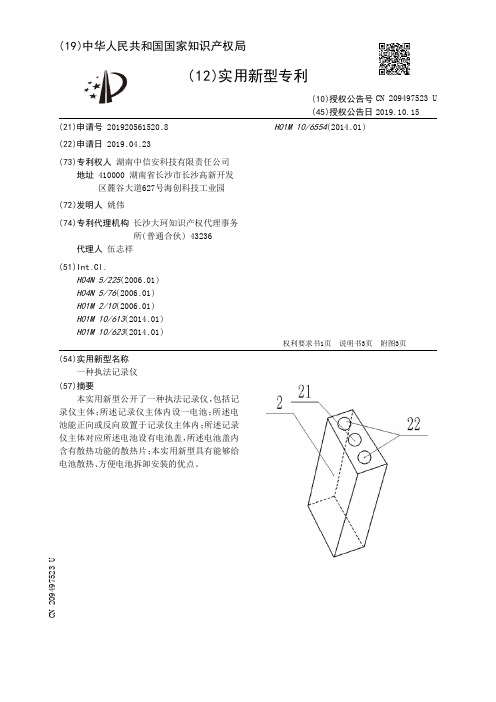

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920561520.8(22)申请日 2019.04.23(73)专利权人 湖南中信安科技有限责任公司地址 410000 湖南省长沙市长沙高新开发区麓谷大道627号海创科技工业园(72)发明人 姚伟　(74)专利代理机构 长沙大珂知识产权代理事务所(普通合伙) 43236代理人 伍志祥(51)Int.Cl.H04N 5/225(2006.01)H04N 5/76(2006.01)H01M 2/10(2006.01)H01M 10/613(2014.01)H01M 10/623(2014.01)H01M 10/6554(2014.01)(54)实用新型名称一种执法记录仪(57)摘要本实用新型公开了一种执法记录仪，包括记录仪主体；所述记录仪主体内设一电池；所述电池能正向或反向放置于记录仪主体内；所述记录仪主体对应所述电池设有电池盖，所述电池盖内含有散热功能的散热片；本实用新型具有能够给电池散热、方便电池拆卸安装的优点。

权利要求书1页 说明书3页 附图3页CN 209497523 U 2019.10.15C N 209497523U权　利　要　求　书1/1页CN 209497523 U1.一种执法记录仪，包括记录仪主体(1)；其特征在于：所述记录仪主体(1)内设一电池(2)；所述电池(2)能正向或反向放置于记录仪主体(1)内；所述记录仪主体(1)对应所述电池(2)设有电池盖(3)，所述电池盖(3)内含有散热功能的散热片(30)。

2.根据权利要求1所述的执法记录仪，其特征在于：所述电池(2)的一端设有一个正极(21)和两个负极(22)，所述正极(21)设置于电池(2)的中间位置，所述两个负极(22)沿所述正极(21)对称设置。

3.根据权利要求1所述的执法记录仪，其特征在于：所述电池(2)的一端设有一个负极(22)和两个正极(21)，所述负极(22)设置于电池(2)的中间位置，所述两个正极(21)沿所述负极(22)对称设置。

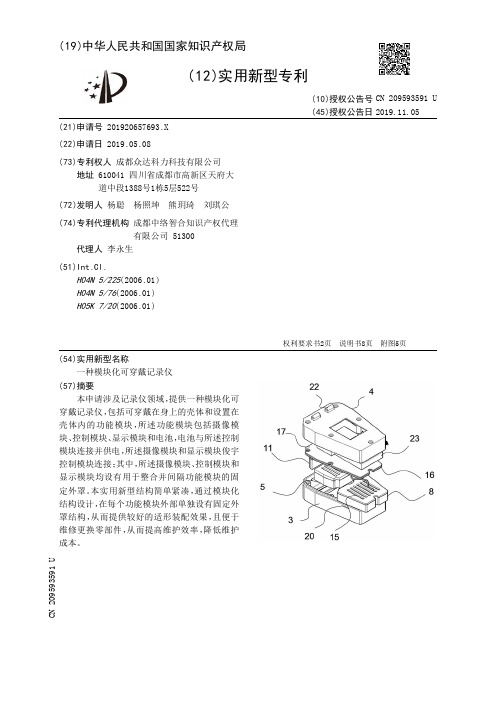

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920657693.X(22)申请日 2019.05.08(73)专利权人 成都众达科力科技有限公司地址 610041 四川省成都市高新区天府大道中段1388号1栋5层522号(72)发明人 杨聪　杨照坤　熊玥琦　刘琪公　(74)专利代理机构 成都中络智合知识产权代理有限公司 51300代理人 李永生(51)Int.Cl.H04N 5/225(2006.01)H04N 5/76(2006.01)H05K 7/20(2006.01)(54)实用新型名称一种模块化可穿戴记录仪(57)摘要本申请涉及记录仪领域，提供一种模块化可穿戴记录仪，包括可穿戴在身上的壳体和设置在壳体内的功能模块，所述功能模块包括摄像模块、控制模块、显示模块和电池，电池与所述控制模块连接并供电，所述摄像模块和显示模块俊宇控制模块连接；其中，所述摄像模块、控制模块和显示模块均设有用于整合并间隔功能模块的固定外罩。

本实用新型结构简单紧凑，通过模块化结构设计，在每个功能模块外部单独设有固定外罩结构，从而提供较好的适形装配效果，且便于维修更换零部件，从而提高维护效率，降低维护成本。

权利要求书2页 说明书8页 附图5页CN 209593591 U 2019.11.05C N 209593591U权　利　要　求　书1/2页CN 209593591 U1.一种模块化可穿戴记录仪，包括可穿戴在身上的壳体（1）和设置在壳体（1）内的功能模块，其特征在于：所述功能模块包括摄像模块、控制模块、显示模块和电池（23），电池（23）与所述控制模块连接并供电，所述摄像模块和显示模块俊宇控制模块连接；其中，所述摄像模块、控制模块和显示模块均设有用于整合并间隔功能模块的固定外罩。

2.根据权利要求1所述的一种模块化可穿戴记录仪，其特征在于：所述壳体（1）由两个部分扣合并通过螺栓固定连接，其中一部分为设有供摄像模块部分穿出的摄像口（2）的前盖（3），另一部分为设有供显示模块部分穿出的显示口的后盖（4）；所述前盖（3）和后盖（4）均向内凹陷形成空腔，所述摄像模块和控制模块均贴合设置在所述前盖（3）的空腔内底面上，所述显示模块和电池（23）均贴合设置在所述后盖（4）的空腔内底面上；所述前盖（3）和后盖（4）内均设有对应的螺柱，所述显示模块和摄像模块的固定外罩上均设有用于与对应螺柱贴合适形的弧形槽。

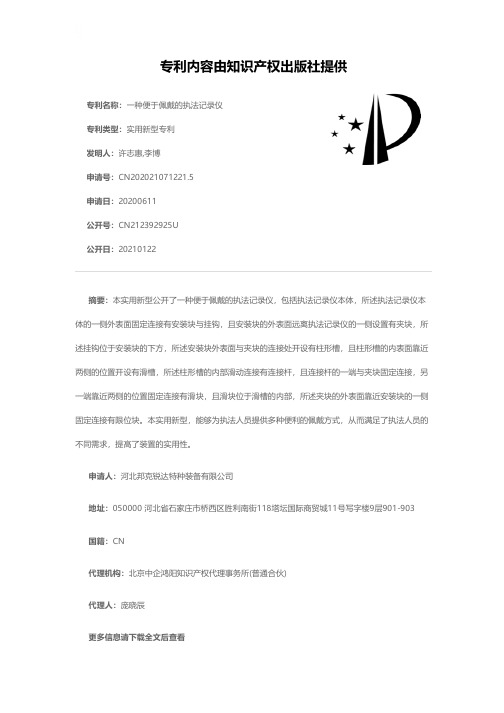

专利名称：一种便于佩戴的执法记录仪专利类型：实用新型专利
发明人：许志惠,李博
申请号：CN202021071221.5
申请日：20200611
公开号：CN212392925U
公开日：
20210122
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种便于佩戴的执法记录仪，包括执法记录仪本体，所述执法记录仪本体的一侧外表面固定连接有安装块与挂钩，且安装块的外表面远离执法记录仪的一侧设置有夹块，所述挂钩位于安装块的下方，所述安装块外表面与夹块的连接处开设有柱形槽，且柱形槽的内表面靠近两侧的位置开设有滑槽，所述柱形槽的内部滑动连接有连接杆，且连接杆的一端与夹块固定连接，另一端靠近两侧的位置固定连接有滑块，且滑块位于滑槽的内部，所述夹块的外表面靠近安装块的一侧固定连接有限位块。

本实用新型，能够为执法人员提供多种便利的佩戴方式，从而满足了执法人员的不同需求，提高了装置的实用性。

申请人：河北邦克锐达特种装备有限公司
地址：050000 河北省石家庄市桥西区胜利南街118塔坛国际商贸城11号写字楼9层901-903国籍：CN
代理机构：北京中企鸿阳知识产权代理事务所(普通合伙)
代理人：庞晓辰
更多信息请下载全文后查看。

专利名称：一种警用执法记录仪专利类型：实用新型专利
发明人：张光浩
申请号：CN201720192907.1申请日：20170301
公开号：CN206481393U
公开日：
20170908
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种警用执法记录仪，包括壳体，所述壳体的正面固定有一层防震套，所述壳体的下方连接有雷达测速器，所述壳体的正面设有摄像头、手电筒、麦克风和麦克风对讲机，所述壳体的背面设有触摸屏，所述触摸屏的上方设有固定夹，所述固定夹通过转动轴与壳体活动连接，通过设置雷达测速器，能够对附近的车辆进行测速，防止有车辆想要逃跑，突然加速，执法人员无法追上逃跑的车辆；再在执法记录仪外增加防震套的设置，具有防震的效果；防止执法人员在执法时将记录仪摔落，摔坏执法记录仪；再在固定夹与壳体之间增加转动轴的设置，使固定夹能够绕执法记录仪旋转，方便执法人员使用触摸屏，不会使固定夹当住触摸屏。

申请人：成都太锦显示技术有限公司
地址：610000 四川省成都市高新区益州大道中段1800号1栋1407号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920534754.3(22)申请日 2019.04.19(73)专利权人 深圳市华浩电子设备有限公司地址 510000 广东省深圳市龙华新区民治街道人民路恒江大厦10楼东(72)发明人 张庆选　(74)专利代理机构 北京科家知识产权代理事务所(普通合伙) 11427代理人 陈娟(51)Int.Cl.H04N 5/76(2006.01)H04N 5/781(2006.01)(54)实用新型名称一种桌面式执法记录仪采集设备(57)摘要本实用新型属于执法数据采集设备领域，尤其是一种桌面式执法记录仪采集设备，针对现有的硬盘不便于拆卸维修的问题，现提出如下方案，其包括设备本体，所述设备本体上设有显示屏，显示屏的下方设有多个开设在设备本体上的执法仪收纳仓，设备本体内设有硬盘，所述设备本体的一侧内壁上开设有维修口，设备本体的一侧通过铰链活动安装有维修盖，维修盖与维修口相适配，维修盖上开设有散热口，设备本体的底侧内壁上开设有限位槽。

本实用新型结构简单，拉开维修盖，即可使得T型板带动硬盘移动出设备本体外，此时即可便捷的取出放置在T型板上的硬盘，从而使得硬盘的维修更加的便捷，保证了设备本体的正常使用，满足了人们的需求。

权利要求书1页 说明书4页 附图4页CN 209545732 U 2019.10.25C N 209545732U权　利　要　求　书1/1页CN 209545732 U1.一种桌面式执法记录仪采集设备，包括设备本体(1)，所述设备本体(1)上设有显示屏(2)，显示屏(2)的下方设有多个开设在设备本体(1)上的执法仪收纳仓(3)，设备本体(1)内设有硬盘(12)，其特征在于，所述设备本体(1)的一侧内壁上开设有维修口(23)，设备本体(1)的一侧通过铰链活动安装有维修盖(5)，维修盖(5)与维修口(23)相适配，维修盖(5)上开设有散热口(6)，设备本体(1)的底侧内壁上开设有限位槽(10)，限位槽(10)内活动安装有T型板(11)，T型板(11)的顶侧设有两个夹板(20)，硬盘(12)的两侧与两个夹板(20)相互靠近的一侧相接触，所述维修盖(5)的一侧固定安装有位于维修口(23)内的拉动块(7)，拉动块(7)的一侧设有拉动杆(8)，拉动块(7)的一侧开设有拉动孔(19)，拉动孔(19)内活动安装有拉动轴(9)，拉动轴(9)的一端固定安装在拉动杆(8)的一侧上，所述设备本体(1)的一侧内壁上固定安装有固定轴(13)和安装轴(14)，固定轴(13)和安装轴(14)上分别活动套接有转动杆(15)和安装杆(16)，拉动杆(8)的一侧转动安装在转动杆(15)的一侧上，转动杆(15)和安装杆(16)的一侧均固定安装有销轴，两个销轴上活动套接有同一个联动杆(17)，联动杆(17)的底侧固定安装有顶杆(18)，顶杆(18)的底端与T型板(11)的一侧相接触。

专利名称：穿戴记录仪
专利类型：实用新型专利
发明人：廖冬冬
申请号：CN202021425807.7申请日：20200720
公开号：CN212341932U
公开日：
20210112
专利内容由知识产权出版社提供
摘要：本实用新型涉及记录设备领域，尤其是涉及一种针对于骑手用且能装于头盔上的穿戴记录仪，包括底座、电路组件及透明罩；底座，其上开设有若干个接口，各所述接口与所述电路组件电连接；电路组件，其包括主板，及电连接于所述主板上的报警模块、GPS定位模块、摄像头模块、重力姿态感应模块、速度感应模块及蓄电池；所述透明罩扣设于所述底座上，并形成一容置腔，所述电路组件置于所述容置腔内，并装于所述底座之上。

本实用新型能佩戴于骑手头盔之上，将报警模块、GPS定位模块、摄像头模块、重力姿态感应模块、速度感应模块及蓄电池集成，从而获得多种功能的同时还可以通过进行风能或/和太阳能进行蓄能，有效解决现有技术中的技术问题。

申请人：厦门宸星汇通科技有限公司
地址：361000 福建省厦门市集美区集美大道1300号创新大厦6楼之六十五
国籍：CN
代理机构：厦门一创联智知识产权代理事务所(普通合伙)
代理人：杨玉蓉
更多信息请下载全文后查看。

专利名称：一种交警执法记录仪专利类型：实用新型专利
发明人：王红梅
申请号：CN201520358838.8申请日：20150529
公开号：CN204669490U
公开日：
20150923
专利内容由知识产权出版社提供
摘要：本实用新型属于执法记录仪技术领域，特别涉及一种交警执法记录仪，包括壳体、保护套、USB接口、GPS接口、广角镜头、夜视红外灯、对讲咪头、摄像键、照相键、录音键、对讲PPT、显示屏、喇叭、AVIN接口、PPT接口、HDMT接口、酒精检测仪、外接线、电子测速仪和电子探头，所述壳体顶端设置有所述USB接口和所述GPS接口，所述广角镜头设置在所述壳体中，且所述广角镜头两侧分别设置所述夜视红外灯和所述对讲咪头，所述显示屏设置在所述广角镜头的底部，且所述显示屏底部安装了喇叭，所述壳体两侧外接有所述摄像键、所述照相键、所述录音键和所述对讲PPT；该装置独立工作能力强，拍摄清晰度高，对讲信号强。

申请人：成都爱可信科技有限公司
地址：610041 四川省成都市高新区世纪城南路599号天府软件园D区6栋505号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种4G执法记录仪专利类型：实用新型专利
发明人：彭小波,杨建军
申请号：CN202122044336.6申请日：20210827
公开号：CN215871563U
公开日：
20220218
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种4G执法记录仪，包括主机，所述主机的内部设有蓄电池、控制主板、存储模块以及无线模块，其中蓄电池与控制主板电连接，所述主机内部的顶端设有电控转轴，其电控转轴贯穿出主机的顶端并连接有红外摄像头，在主机的前侧设有触控屏，在主机的一侧侧壁上设有控制开关以及充电接口，所述主机的另一侧侧壁上设有USB接口，所述主机的底部设有用于将该4G 执法记录仪固定在水平面上的支撑装置，在主机的背侧设有用于悬挂该4G执法记录仪的悬挂装置，本实用新型不仅固定方便，能调节高度，而且设置云盘，能存储很久的执法记录，使得其数据很难丢失。

申请人：深圳市火灵鸟技术有限公司
地址：518000 广东省深圳市宝安区沙井街道共和社区沙井街道新和大道载丰工业园厂房A栋五层国籍：CN
更多信息请下载全文后查看。
