华测PC端道路编辑工具使用说明201208

华测RTK基本操作步骤说明RTK（实时动态定位）技术是一种全球卫星导航系统（GNSS）实时高精度定位技术。

它能够通过接收卫星信号，与参考站提供的差分数据相结合，实现高精度、实时的定位。

华测RTK是一种常用的RTK设备，下面是华测RTK的基本操作步骤说明。

1.设置装置首先，将华测RTK装置放置在一个开阔的地方，确保能够接收到最佳的卫星信号。

确保装置的电量充足，并连接好必要的电源和数据线。

2.打开RTK装置按下开机按钮，启动RTK装置。

装置启动后，会显示启动界面，在启动界面上，可以设置不同的工作模式或者加载之前的配置。

3.设置基站模式如果使用华测RTK作为移动站与基站通信进行测量，需要在设置菜单中选择基站模式。

选择基站模式后，菜单会出现基站设置选项，在此设置基站的坐标、工作频率等相关参数。

4.设置移动站模式如果使用华测RTK作为移动站进行测量，需要在设置菜单中选择移动站模式。

选择移动站模式后，菜单会出现移动站设置选项，在此设置移动站的工作模式、与基站的通信方式等相关参数。

5.设置通信方式6.搜星与定位7.数据采集与记录在定位成功后，可以开始进行数据的采集与记录。

华测RTK可以实时采集位置、姿态、速度等相关信息，并将其记录下来。

需要注意的是，数据的采集与记录应根据实际需求进行设置和调整。

8.数据处理与分析如果需要进行数据处理和分析，可以将采集到的数据导入到相关的数据处理软件中进行进一步的处理。

华测RTK可以导出各种格式的数据文件，方便后续的数据处理与分析。

9.结束测量在完成测量任务后，可以选择关闭RTK装置。

在关闭之前，应确保已经将所有数据进行保存和备份，以免数据丢失。

总结：以上是华测RTK的基本操作步骤说明。

通过按照以上步骤进行操作，可以实现RTK定位的高精度、实时测量，并获取到相关的位置、姿态等信息。

在实际操作中，还应根据具体需求和测量环境，进行合理的参数设置和数据处理，以确保测量结果的准确性和可靠性。

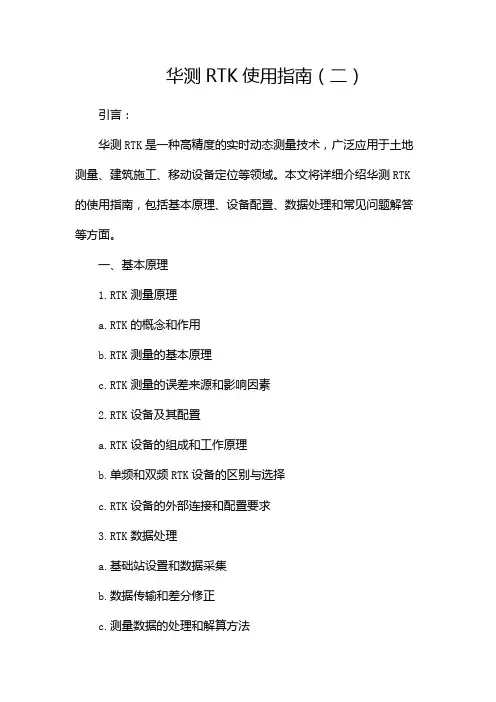

华测RTK使用指南（二）引言：华测RTK是一种高精度的实时动态测量技术，广泛应用于土地测量、建筑施工、移动设备定位等领域。

本文将详细介绍华测RTK 的使用指南，包括基本原理、设备配置、数据处理和常见问题解答等方面。

一、基本原理1.RTK测量原理a.RTK的概念和作用b.RTK测量的基本原理c.RTK测量的误差来源和影响因素2.RTK设备及其配置a.RTK设备的组成和工作原理b.单频和双频RTK设备的区别与选择c.RTK设备的外部连接和配置要求3.RTK数据处理a.基础站设置和数据采集b.数据传输和差分修正c.测量数据的处理和解算方法二、设备配置1.收发器配置a.收发器的选取和配置技巧b.收发器的固定方式和安装位置选择2.天线安装a.天线的选取和安装要求b.天线的校准和调整方法3.数据采集设置a.采集频率和观测时段的选择b.基准站坐标设置和频率校准三、数据处理1.数据读取和a.RTK设备数据读取方法b.基准站数据和管理技巧2.数据解算和校正a.RTK数据解算的基本原理b.数据校正方法和精度评估c.数据异常处理和质量控制3.数据处理软件a.常用的RTK数据处理软件介绍b.软件的安装和配置方法c.数据处理结果的导出和分析四、常见问题解答1.RTK测量中的误差和精度a.测量误差的来源和影响因素b.RTK测量的精度评估和误差控制2.RTK设备的故障排除a.设备无法正常开机的解决方法b.数据传输中断和差分修正失败的处理方式3.数据处理软件的使用技巧a.软件读取数据失败的解决方法b.解算结果异常和错误处理的技巧五、总结华测RTK是一项高精度实时动态测量技术，在土地测量、建筑施工等领域具有广泛的应用价值。

通过本文所提供的使用指南，您可以了解到RTK测量的基本原理、设备配置和数据处理等方面的知识，同时，我们还解答了常见问题，帮助您更好地掌握华测RTK的使用方法和注意事项。

希望本文对您在使用华测RTK过程中能够有所帮助。

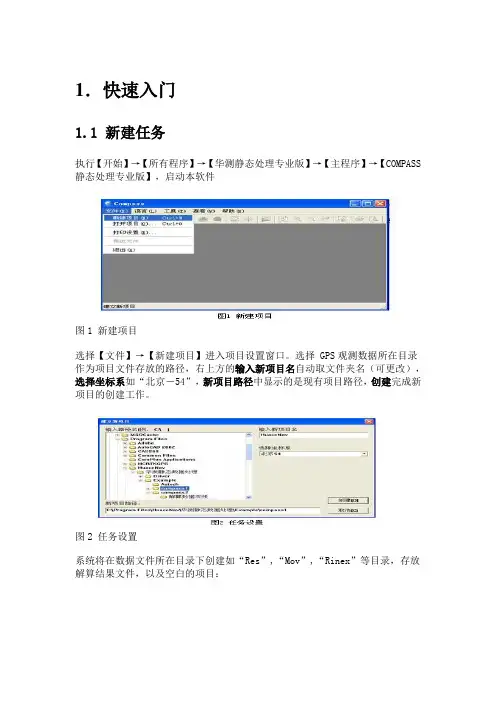

1．快速入门1.1 新建任务执行【开始】→【所有程序】→【华测静态处理专业版】→【主程序】→【COMPASS 静态处理专业版】，启动本软件图1 新建项目选择【文件】→【新建项目】进入项目设置窗口。

选择 GPS观测数据所在目录作为项目文件存放的路径，右上方的输入新项目名自动取文件夹名（可更改），选择坐标系如“北京－54”，新项目路径中显示的是现有项目路径，创建完成新项目的创建工作。

图2 任务设置系统将在数据文件所在目录下创建如“Res”,“Mov”,“Rinex”等目录，存放解算结果文件，以及空白的项目：图3 空白项目1.2 导入数据图4 导入数据项目建完后，需要加载 GPS 数据观测文件。

选择【文件】→【导入】，在弹出的对话框中选择需要加载的数据类型，确定进入文件选择对话框：图5 选择 HCN 数据选择 *.HCN 文件（可同时按“CTRL”或“SHIFT”键进行多选），单击打开，将数据文件导入。

图6 录入数据后的窗口当数据加载完成后，系统会显示所有的 GPS 基线向量，各条基线的相关信息暂时为空。

同时，综合网图会显示整个 GPS 网的情况。

1.3 处理基线图7 处理全部基线单击【静态基线】→【处理全部基线】，系统将采用默认的基线处理设置，处理所有的基线向量。

图8 基线处理过程处理过程中，显示整个基线处理过程的进度。

从中也可以看出每条基线的处理情况。

图9 基线解算后的结果基线解算的时间由基线的数目、基线观测时间的长短、基线处理设置的情况，以及计算机的速度决定。

处理全部基线向量后，基线列表窗口中会列出所有基线解的情况，网图中原来未解算的基线也由原来的浅色改变为深色。

1.4 平差前的设置在基线处理完成后，需要对基线处理成果进行检核。

由于本章为快速入门，所以我们假定所有参与解算的基线都合格，通常情况下，如观测条件良好，也确实一次就能成功处理所有的基线。

基线解算合格后，还需要根据基线的同步观测情况剔除部分基线，在这里我们也不作介绍。

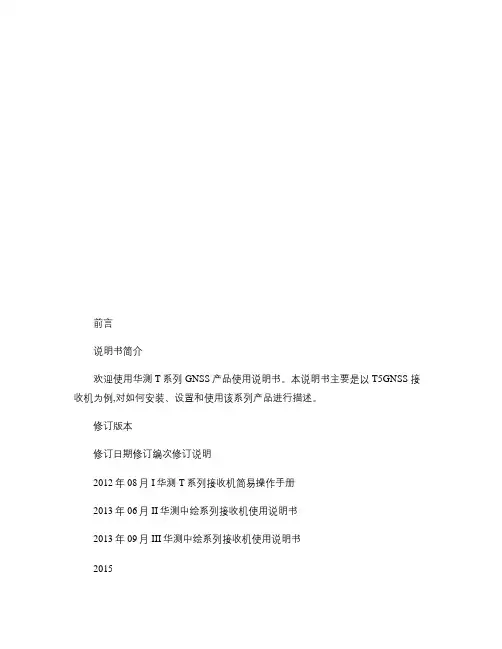

前言说明书简介欢迎使用华测T系列GNSS产品使用说明书。

本说明书主要是以T5GNSS 接收机为例,对如何安装、设置和使用该系列产品进行描述。

修订版本修订日期修订编次修订说明2012年08月I华测T系列接收机简易操作手册2013年06月II华测中绘系列接收机使用说明书2013年09月III华测中绘系列接收机使用说明书2015年03月IV华测T系列GNSS产品使用说明书标识约定示例描述【文件】→【退出】点击“文件”菜单后再点击下级菜单“退出”点名称阴影内容表示对话框、窗口中的输入区域或标签确定按下或点击标有“确定”的按钮或按键提示有助于系统、设备维护和设置的补充信息。

注意对系统运行、设备性能和实地观测,或人身安全有影响的补充信息。

IIIII 警告将导致系统损坏、数据丢失、保修失效或使用者人身伤害的操作注意事项。

危险在任何情况下绝对禁止进行该项操作。

免责声明华测公司致力于不断改进产品功用和性能,后期产品规格和手册内容可能会随之变更,恕不另行通知,敬请谅解!若说明书中图标、图片等与实物有差异,请以产品实物为准。

本公司保留对所有技术参数和图文信息的最终解释权。

使用本产品之前,请务必仔细阅读本说明手册,对于未按照使用说明书的要求或未能正确理解说明书的要求而误操作本产品造成的损失,华测公司不承担任何责任。

技术与服务如您有任何问题而产品文档未能提供相关信息,请联系您本地的办事处技术。

另外华测网站(开辟了“技术支持”版块,用户可以在该版块了解到华测产品的最新动态、下载有关产品的最新版本及相关技术资料。

用户也可以通过网站留言,发送电子邮件至support@,拨打24小时免费热线:400-620-6818联系我们,我们将竭诚为您服务。

相关信息您可以通过以下途径找到本说明书:1、购买华测T系列产品后,仪器箱里会配赠一本《华测T系列GNSS产品使用说明书》,方便您操作仪器。

2、登陆华测官方网站,在【技术支持】→【华测相关下载】→【说明书】可下载该电子版说明书。

版本描述使用说明点击，在电脑上安装软件。

点击运行，软件主界面包括菜单栏、工具栏、曲线视图和状态栏，如图1-1所示，。

图1-1 PC 版道路编辑软件界面◆ 平断面编辑选择菜单栏【道路】→【平曲线】，或者点击工具栏图标，弹出“平曲线”对话框， 可选择“交点法”或“元素法”标签页进行道路数据编辑。

也可采用【工具】→【导入交点数据】和【导入CASS 格式数据】，来批量导入交点法数据和折线数据。

接下来逐项介绍。

◇交点法a.输入起点、各交点和终点坐标。

选择单击插入以在交点列表中插入新行，首末两行默认为起点和终点，曲线组合类型为“None”。

选中或双击单元格即可输入坐标数据X（北方向）和Y（东方向）。

起点还需要输入L（桩号）。

单击删除可将当前选中行删除。

b.输入各交点处的曲线要素。

选中某一交点所在行中的任意一个单元格，在右侧类型下拉列表中选择曲线的组合类型（圆曲线、缓/缓、缓/圆/缓）。

根据所选的曲线组合类型，分别填入所需的数据（半径、圆曲线长、入缓和曲线长、出缓和曲线长)。

输入完毕后单击修改，使所输入的数据生效。

比较切线长与已知数据是否相符，如不相符则说明数据输入可能有误。

图1-3 平曲线交点法输入c.应用。

各交点坐标和曲线要素输入完毕后，单击【应用】，程序进行整条道路曲线的验证和计算。

计算完毕，在曲线视图窗口显示道路图形，如图1-4。

期间如果出现错误，则会弹出对话框提示出错的交点，如图1-5。

请检查该交点及其前后各一交点的坐标或曲线要素输入是否正确，切线长计算是否正确。

图1-4 交点法道路图形显示图1-5 交点法错误提示◇元素法a.插入曲线元素。

单击【插入】，在元素列表中插入新行。

双击(或者先选中，再单击)“元素”列单元格，在列表框中选择元素类型（直曲线、圆曲线、缓和曲线）。

单击【删除】可将当前选中行删除。

b.输入元素数据。

根据选择的元素类型不同，可以输入的数据要素也不相同。

各类型曲线的“北”、“东”、“起始方位角”及“长度”均可输入。

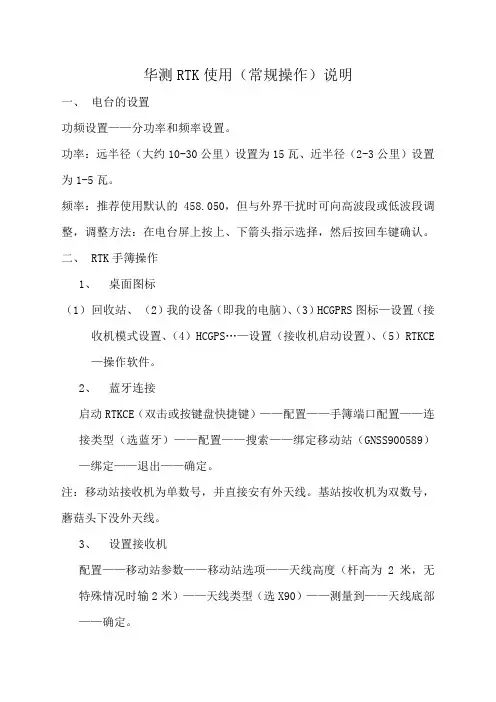

华测RTＫ使用（常规操作)说明一、电台的设置功频设置——分功率和频率设置。

功率:远半径（大约10-3０公里)设置为15瓦、近半径（２-3公里)设置为1－5瓦。

频率：推荐使用默认的458．０50,但与外界干扰时可向高波段或低波段调整,调整方法：在电台屏上按上、下箭头指示选择，然后按回车键确认。

二、RＴK手簿操作1、桌面图标（1）回收站、 (2)我的设备（即我的电脑)、（3）HCＧPRS图标—设置（接收机模式设置、(4）HＣGPＳ…—设置（接收机启动设置）、(５）RTKCE—操作软件。

2、蓝牙连接启动RTKＣE（双击或按键盘快捷键)——配置——手簿端口配置——连接类型(选蓝牙)——配置——搜索——绑定移动站（ＧNSS90０58９)—绑定——退出——确定。

注：移动站接收机为单数号，并直接安有外天线。

基站按收机为双数号,蘑菇头下没外天线。

3、设置接收机配置——移动站参数——移动站选项——天线高度(杆高为2米，无特殊情况时输2米)——天线类型（选X90)——测量到——天线底部——确定。

4、设置电台频率配置——移动站参数——内置电台和ＧPS——工作模式（选电台模式)——当前频率（选与电台一致的频率，例如推荐采用默认的458.０50)——设置——接受。

5、启动移动站接收机测量——启动移动站接收机——固定后可操作。

6、新建任务(工作文件)文件——新建任务——输入任务名称——选坐标系统(例选BEＩＪING５4坐标系统)——接受——文件——保存任务（此必须操作步,测量过程中程序会每10秒自动保存一次,防数据丢失）——文件——当前坐标参数——修改中央子午线(我地区选用１17度）——确定。

7、点校正(每新建一次任务需执行一次点校正,但不必建球，华测RTK已在出厂前将球内设完成，在全国范围内可不再建球使用)点校正分两步,可先做第一步,也可先做第二步第一步：键入——点——输点名称(自己命名）——输Ｘ、Y、H坐标值和高程值(原已知点的值）——控制点打“勾”——保存。

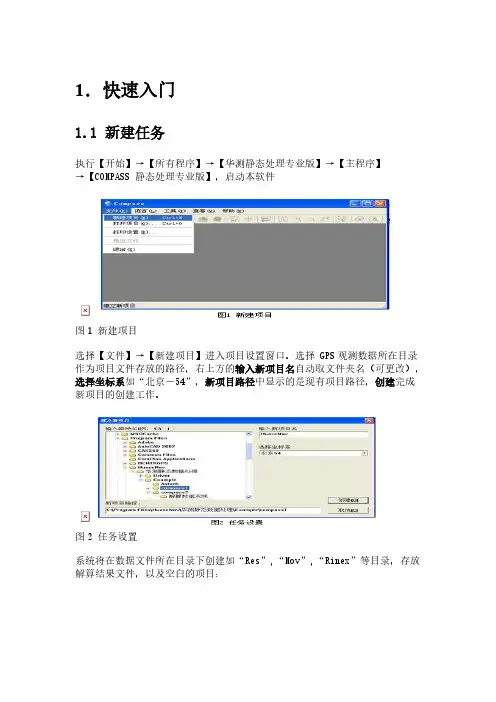

1．快速入门1.1 新建任务执行【开始】→【所有程序】→【华测静态处理专业版】→【主程序】→【COMPASS静态处理专业版】，启动本软件图1 新建项目选择【文件】→【新建项目】进入项目设置窗口。

选择 GPS观测数据所在目录作为项目文件存放的路径，右上方的输入新项目名自动取文件夹名（可更改），选择坐标系如“北京－54”，新项目路径中显示的是现有项目路径，创建完成新项目的创建工作。

图2 任务设置系统将在数据文件所在目录下创建如“Res”,“Mov”,“Rinex”等目录，存放解算结果文件，以及空白的项目：图3 空白项目1.2 导入数据图4 导入数据项目建完后，需要加载 GPS 数据观测文件。

选择【文件】→【导入】，在弹出的对话框中选择需要加载的数据类型，确定进入文件选择对话框：图5 选择 HCN 数据选择 *.HCN 文件（可同时按“CTRL”或“SHIFT”键进行多选），单击打开，将数据文件导入。

图6 录入数据后的窗口当数据加载完成后，系统会显示所有的 GPS 基线向量，各条基线的相关信息暂时为空。

同时，综合网图会显示整个 GPS 网的情况。

1.3 处理基线图7 处理全部基线单击【静态基线】→【处理全部基线】，系统将采用默认的基线处理设置，处理所有的基线向量。

图8 基线处理过程处理过程中，显示整个基线处理过程的进度。

从中也可以看出每条基线的处理情况。

图9 基线解算后的结果基线解算的时间由基线的数目、基线观测时间的长短、基线处理设置的情况，以及计算机的速度决定。

处理全部基线向量后，基线列表窗口中会列出所有基线解的情况，网图中原来未解算的基线也由原来的浅色改变为深色。

1.4 平差前的设置在基线处理完成后，需要对基线处理成果进行检核。

由于本章为快速入门，所以我们假定所有参与解算的基线都合格，通常情况下，如观测条件良好，也确实一次就能成功处理所有的基线。

基线解算合格后，还需要根据基线的同步观测情况剔除部分基线，在这里我们也不作介绍。

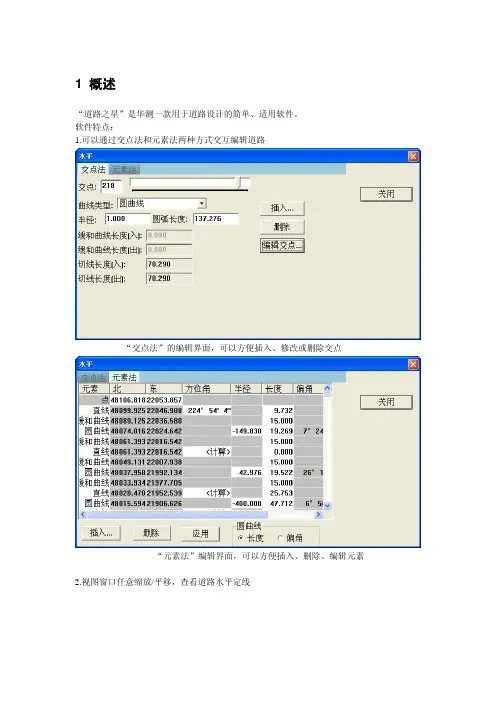

1 概述“道路之星”是华测一款用于道路设计的简单、适用软件。

软件特点：1.可以通过交点法和元素法两种方式交互编辑道路“交点法”的编辑界面，可以方便插入、修改或删除交点“元素法”编辑界面，可以方便插入、删除、编辑元素2.视图窗口任意缩放/平移，查看道路水平定线视图窗口，可以单击任意一段道路元素查看属性2 编辑道路文件菜单“文件”—“新建”，在弹出的窗口里键入“道路名称”和“起始桩号”，点“确定”。

菜单“道路”—“选项”设置桩号间隔。

2.1交点法通过输入交点坐标、曲线半径、入缓和曲线长度、出缓和曲线长度来定义道路1.输入交点坐标点“插入”在弹出的对话框里输入交点坐标，然后点“应用”，再接着输入交点坐标。

2。

曲线参数的编辑点菜单“道路”—“水平”，进入曲线参数编辑。

下图中，加上道路起始点一共编辑了9个交点，红线标记1的位置是交点编号，标记2表示滚动滑块对应的交点。

滚动滑块到对应交点，输入：半径、入缓和曲线长、出缓和曲线长（或圆曲线长度），则可定义一段曲线，然后依次滚动滑块编辑完所有交点。

点“关闭”后退出编辑。

3.即使已经编辑完道路后，也可以“插入”/“删除”/“编辑交点”，道路会自动修改。

“插入”交点，例如在交点1后面插入，滚动滑块到交点1，点击“插入”，在弹出的对话框里输入坐标“删除”交点：滚动滑块到要需要删除的交点，点击“删除”，在弹出的对话框里选择“是”。

“编辑交点”：点击“编辑交点”，在弹出的窗口里可修改任意交点的坐标。

4.在视图窗口里可以看见道路示意图。

5.保存道路文件点红线标记图标保存文件。

在弹出对话框里选择“交点法”，键入文件名后点“保存”。

文件被保存在软件所在目录，用记事本打开文件查看。

2.2元素法点击菜单“道路”—“水平”进入曲线编辑，选择“元素法”，之前编辑的“交点法”内容会自动转化为元素法。

1.也可在新建道路用“元素法”从开始编辑道路。

输入起始点坐标2. 点“插入”后，选择元素类型（直线/圆曲线/缓和曲线），键入“方位角”“半径”“长度”“偏角”等参数，针对圆曲线有“长度”和“偏角”两种设计方式。

路线施工、监理、检测测量——计算机辅助系统RSCAS2.0使用说明东南大学测绘工程系二00二年九月在公路建设过程中，从勘测到竣工通车，测量工作自始自终起着很重要的作用。

目前我国公路建设发展很快，特别是高等级公路的建设，对公路的测量要求越来越高，既要精度高，又要速度快，反馈信息及时。

而新的测量仪器如全站仪、GPS测量仪及计算机的发展与普及，促使了测量方法、技术的改革和发展。

而路线测量计算机辅助系统——RSCAS2.0充分利用计算机技术，解决了现代公路建设过程中的测量数据处理、计算、绘图的一系列复杂和繁重的问题。

是从事现代公路测量（特别是高等级公路，如复杂的互通立交的匝道，丘陵、山区的复曲线）的人员的好助手。

路线测量计算机辅助系统——RSCAS2.0是东南大学长期从事公路测量的技术和研究人员，采用先进的软件编程技术，以实用性、先进性为目标，能够准确、高效地完成公路建设过程中的平、纵、横等一系列测量计算和绘图。

是一套功能较全面、界面友好、使用方便的实用软件，输入、输出格式和操作简单，遵照测量人员习惯，适用于公路建设过程中施工、监理、检测等测量工作。

如全站仪、便携式计算机、RSCAS2.0组合使用能动态快速高效地指导道路的施工RSCAS2.0特色1．以路线设计文件为基础，输入路线的设计数据资料，把路基平、纵、横结合在一起，考虑了加宽和超高，形成一个三维模型，计算路线任意位置（包括边桩）的坐标和高程，相当于建立了一个路线坐标和高程的数据库，以桩号（里程）检索。

2．能够计算任意线形的路线，特别对于复杂的互通立交。

3．考虑了超高和加宽的多种形式和计算数学模型。

4．能计算桥、涵结构物的细部坐标。

5．能根据任意点坐标反算其所在横断面桩号和设计高程。

6．能动态地进行路基的平、纵、横放样和检测。

7．输入、输出采用表格和图形，直观、简单、方便。

8．以线路名进行项目文件管理。

一、Rscas2.0安装程序须安装在至少能运行Windows98操作系统的计算机上，要有office中的Excel表格处理软件，如需绘图，计算机中还需安装Autocad R14 或2000。

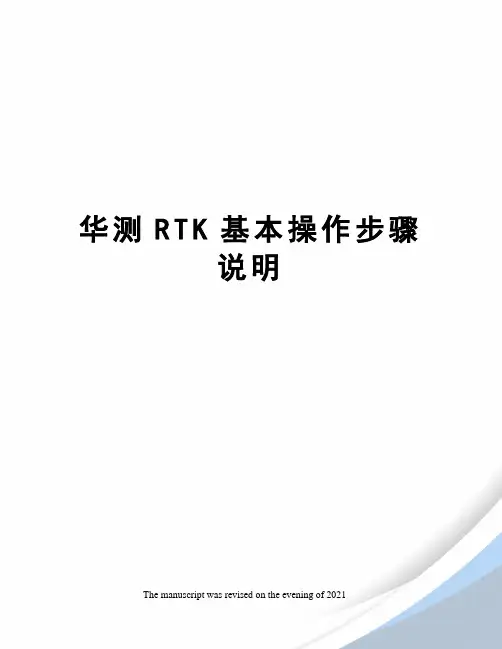

华测R T K基本操作步骤说明The manuscript was revised on the evening of 2021华测RTK使用（常规操作）说明一、电台的设置功频设置——分功率和频率设置。

功率：远半径（大约10-30公里）设置为15瓦、近半径（2-3公里）设置为1-5瓦。

频率：推荐使用默认的，但与外界干扰时可向高波段或低波段调整，调整方法：在电台屏上按上、下箭头指示选择，然后按回车键确认。

二、RTK手簿操作1、桌面图标（1）回收站、（2）我的设备（即我的电脑）、（3）HCGPRS图标—设置（接收机模式设置、（4）HCGPS…—设置（接收机启动设置）、（5）RTKCE—操作软件。

2、蓝牙连接启动RTKCE（双击或按键盘快捷键）——配置——手簿端口配置——连接类型（选蓝牙）——配置——搜索——绑定移动站（GNSS900589）—绑定——退出——确定。

注：移动站接收机为单数号，并直接安有外天线。

基站按收机为双数号，蘑菇头下没外天线。

3、设置接收机配置——移动站参数——移动站选项——天线高度（杆高为2米，无特殊情况时输2米）——天线类型（选X90）——测量到——天线底部——确定。

4、设置电台频率配置——移动站参数——内置电台和GPS——工作模式（选电台模式）——当前频率（选与电台一致的频率，例如推荐采用默认的）——设置——接受。

5、启动移动站接收机测量——启动移动站接收机——固定后可操作。

6、新建任务（工作文件）文件——新建任务——输入任务名称——选坐标系统（例选BEIJING54坐标系统）——接受——文件——保存任务（此必须操作步，测量过程中程序会每10秒自动保存一次,防数据丢失）——文件——当前坐标参数——修改中央子午线（我地区选用117度）——确定。

7、点校正（每新建一次任务需执行一次点校正，但不必建球，华测RTK已在出厂前将球内设完成，在全国范围内可不再建球使用）点校正分两步，可先做第一步，也可先做第二步第一步：键入——点——输点名称（自己命名）——输X、Y、H坐标值和高程值（原已知点的值）——控制点打“勾”——保存。

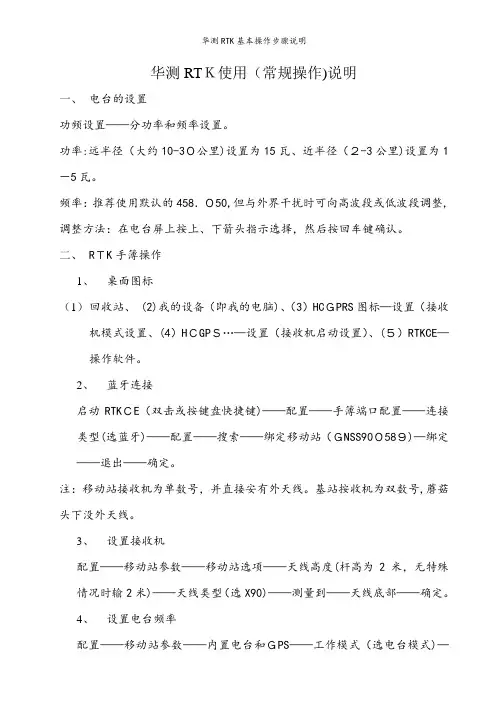

华测RTK使用（常规操作）说明一、电台的设置功频设置——分功率和频率设置。

功率：远半径（大约10-30公里）设置为15瓦、近半径（2-3公里）设置为1-5瓦。

频率：推荐使用默认的458.050，但与外界干扰时可向高波段或低波段调整，调整方法：在电台屏上按上、下箭头指示选择，然后按回车键确认。

二、 RTK手簿操作1、桌面图标（1）回收站、（2）我的设备（即我的电脑）、（3）HCGPRS图标—设置（接收机模式设置、（4）HCGPS…—设置（接收机启动设置）、（5）RTKCE —操作软件。

2、蓝牙连接启动RTKCE（双击或按键盘快捷键）——配置——手簿端口配置——连接类型（选蓝牙）——配置——搜索——绑定移动站（GNSS900589）—绑定——退出——确定。

注：移动站接收机为单数号，并直接安有外天线。

基站按收机为双数号，蘑菇头下没外天线。

3、设置接收机配置——移动站参数——移动站选项——天线高度（杆高为2米，无特殊情况时输2米）——天线类型（选X90）——测量到——天线底部——确定。

4、设置电台频率配置——移动站参数——内置电台和GPS——工作模式（选电台模式）——当前频率（选与电台一致的频率，例如推荐采用默认的458.050）——设置——接受。

5、启动移动站接收机测量——启动移动站接收机——固定后可操作。

6、新建任务（工作文件）文件——新建任务——输入任务名称——选坐标系统（例选BEIJING54坐标系统）——接受——文件——保存任务（此必须操作步，测量过程中程序会每10秒自动保存一次,防数据丢失）——文件——当前坐标参数——修改中央子午线（我地区选用117度）——确定。

7、点校正（每新建一次任务需执行一次点校正，但不必建球，华测RTK已在出厂前将球内设完成，在全国范围内可不再建球使用）点校正分两步，可先做第一步，也可先做第二步第一步：键入——点——输点名称（自己命名）——输X、Y、H坐标值和高程值（原已知点的值）——控制点打“勾”——保存。

华测RTK使用（常规操作）说明一、电台的设置功频设置——分功率和频率设置。

功率：远半径（大约10-30公里）设置为15瓦、近半径（2-3公里）设置为1-5瓦。

频率：推荐使用默认的458.050，但与外界干扰时可向高波段或低波段调整，调整方法：在电台屏上按上、下箭头指示选择，然后按回车键确认。

二、RTK手簿操作1、桌面图标（1）回收站、（2）我的设备（即我的电脑）、（3）HCGPRS图标—设置（接收机模式设置、（4）HCGPS…—设置（接收机启动设置）、（5）RTKCE—操作软件。

2、蓝牙连接启动RTKCE（双击或按键盘快捷键）——配置——手簿端口配置——连接类型（选蓝牙）——配置——搜索——绑定移动站（GNSS900589）—绑定——退出——确定。

注：移动站接收机为单数号，并直接安有外天线。

基站按收机为双数号，蘑菇头下没外天线。

3、设置接收机配置——移动站参数——移动站选项——天线高度（杆高为2米，无特殊情况时输2米）——天线类型（选X90）——测量到——天线底部——确定。

4、设置电台频率配置——移动站参数——内置电台和GPS——工作模式（选电台模式）——当前频率（选与电台一致的频率，例如推荐采用默认的458.050）——设置——承受。

5、启动移动站接收机测量——启动移动站接收机——固定后可操作。

6、新建任务（工作文件）文件——新建任务——输入任务名称——选坐标系统（例选BEIJING54坐标系统）——承受——文件——保存任务（此必须操作步，测量过程中程序会每10秒自动保存一次,防数据丢失）——文件——当前坐标参数——修改中央子午线（我地区选用117度）——确定。

7、点校正（每新建一次任务需执行一次点校正，但不必建球，华测RTK已在出厂前将球内设完成，在全国范围内可不再建球使用）点校正分两步，可先做第一步，也可先做第二步第一步：键入——点——输点名称（自己命名）——输X、Y、H坐标值和高程值（原已知点的值）——控制点打“勾”——保存。

华测RTK使用（常规操作）说明一、电台的设置功频设置——分功率和频率设置。

功率：远半径（大约10-30公里）设置为15瓦、近半径（2-3公里）设置为1-5瓦。

频率：推荐使用默认的458.050，但与外界干扰时可向高波段或低波段调整，调整方法：在电台屏上按上、下箭头指示选择，然后按回车键确认。

二、 RTK手簿操作1、桌面图标（1）回收站、（2）我的设备（即我的电脑）、（3）HCGPRS图标—设置（接收机模式设置、（4）HCGPS…—设置（接收机启动设置）、（5）RTKCE—操作软件。

2、蓝牙连接启动RTKCE（双击或按键盘快捷键）——配置——手簿端口配置——连接类型（选蓝牙）——配置——搜索——绑定移动站（GNSS900589）—绑定——退出——确定。

注：移动站接收机为单数号，并直接安有外天线。

基站按收机为双数号，蘑菇头下没外天线。

3、设置接收机配置——移动站参数——移动站选项——天线高度（杆高为2米，无特殊情况时输2米）——天线类型（选X90）——测量到——天线底部——确定。

4、设置电台频率配置——移动站参数——内置电台和GPS——工作模式（选电台模式）——当前频率（选与电台一致的频率，例如推荐采用默认的458.050）——设置——接受。

5、启动移动站接收机测量——启动移动站接收机——固定后可操作。

6、新建任务（工作文件）文件——新建任务——输入任务名称——选坐标系统（例选BEIJING54坐标系统）——接受——文件——保存任务（此必须操作步，测量过程中程序会每10秒自动保存一次,防数据丢失）——文件——当前坐标参数——修改中央子午线（我地区选用117度）——确定。

7、点校正（每新建一次任务需执行一次点校正，但不必建球，华测RTK已在出厂前将球内设完成，在全国范围内可不再建球使用）点校正分两步，可先做第一步，也可先做第二步第一步：键入——点——输点名称（自己命名）——输X、Y、H坐标值和高程值（原已知点的值）——控制点打“勾”——保存。

基于Casio计算器的中文测量计算系统道路之星V1.22操作手册2013年8月目录第一章概述- 1 -第二章系统安装- 3 -第一节电脑端程序- 3 -第二节计算器与电脑交换数据- 5 -第三节计算器程序- 7 -第四节计算器程序基本操作- 11 -第五节简易操作指南- 14 - 第三章常规计算- 15 -第四章水准网记录及平差- 19 -第五章控制测量记录与平差- 25 -第六章道路测设- 29 - 第一节项目管理- 29 -第二节道路正反算- 35 -第三节路基路面控制- 43 -第四节边坡计算- 48 -第五节结构物及桥梁计算及检测- 52 -第六节隧道超欠挖计算- 59 - 第七章计算器数据输入- 67 -为了感谢广大测友长期以来对测工之家网（/）的支持，同时也是庆祝道路之星软件与本站合作顺利，凡在2014年1月28日之前通过测工之家网店/ ; 购买卡西欧FX-9860GII SD/FX-9750GII 编程计算器+认证版《道路之星》可以享受优惠，购买《道路之星》注册文件程序包（卡西欧计算器中文测量计算系统）享受优惠。

QQ744430266 欢迎咨询购买。

道路之星用户手册第一章概述第一章概述一、功能和特点道路之星适用于公路、铁路、城市道路主线、立交匝道、隧道的勘测设计与施工放样工作。

软件分为两个部分：a.电脑端数据处理负责设计输入输出、设计成果的复核、现场采集数据的分析计算以及与计算器进行文件传输；b.计算器端施工现场计算基于Casio fx9750、fx9860、fxCG20计算器设计，负责现场的施工指导和相关数据的采集。

（一）、道路全线测设系统：将道路全线或一个标段所有数据一次性输入，主线、匝道可以存入一个文件，用路线名进行标识，一个项目文件可以包含任意多条路线。

统一计算中边桩平面坐标及高程，进行一致的查询、放样等计算。

1、支持任意多级断链，支持任意道路断面形式。

2、平面。

支持点法或线元法，都可适用于对称或不对称基本形、S或C形、拱（凸）形、复曲线、卵形线、回头曲线等各种线形。

华测RTK使用（常规操作)说明一、电台得设置功频设置——分功率与频率设置。

功率:远半径（大约10－３０公里)设置为15瓦、近半径(2-3公里)设置为1-５瓦。

频率:推荐使用默认得４58、05０,但与外界干扰时可向高波段或低波段调整,调整方法：在电台屏上按上、下箭头指示选择,然后按回车键确认。

二、RTK手簿操作1、桌面图标（1）回收站、(2)我得设备(即我得电脑）、(3)HCＧPRＳ图标—设置(接收机模式设置、(4)ＨCＧPS…—设置(接收机启动设置)、(5）RTＫCE—操作软件。

2、蓝牙连接启动RＴＫCＥ(双击或按键盘快捷键)——配置——手簿端口配置——连接类型（选蓝牙）——配置——搜索——绑定移动站(GNSS9005８9）—绑定——退出——确定。

注:移动站接收机为单数号,并直接安有外天线。

基站按收机为双数号,蘑菇头下没外天线。

3、设置接收机配置——移动站参数——移动站选项——天线高度(杆高为2米,无特殊情况时输２米)——天线类型(选X90）——测量到——天线底部——确定。

4、设置电台频率配置——移动站参数——内置电台与ＧＰS——工作模式(选电台模式）——当前频率（选与电台一致得频率，例如推荐采用默认得458、０５0）——设置——接受。

5、启动移动站接收机测量——启动移动站接收机——固定后可操作。

6、新建任务(工作文件)文件——新建任务——输入任务名称——选坐标系统（例选BEIＪIＮＧ５4坐标系统)——接受——文件——保存任务(此必须操作步，测量过程中程序会每10秒自动保存一次,防数据丢失)——文件——当前坐标参数——修改中央子午线(我地区选用1１7度）——确定。

7、点校正(每新建一次任务需执行一次点校正,但不必建球，华测ＲTK已在出厂前将球内设完成，在全国范围内可不再建球使用）点校正分两步,可先做第一步,也可先做第二步第一步：键入——点——输点名称(自己命名)——输X、Y、Ｈ坐标值与高程值(原已知点得值)——控制点打“勾”——保存。

1．快速入门1.1 新建任务执行【开始】→【所有程序】→【华测静态处理专业版】→【主程序】→【COMPASS 静态处理专业版】，启动本软件图1 新建项目选择【文件】→【新建项目】进入项目设置窗口。

选择 GPS观测数据所在目录作为项目文件存放的路径，右上方的输入新项目名自动取文件夹名（可更改），选择坐标系如“北京－54”，新项目路径中显示的是现有项目路径，创建完成新项目的创建工作。

图2 任务设置系统将在数据文件所在目录下创建如“Res”,“Mov”,“Rinex”等目录，存放解算结果文件，以及空白的项目：图3 空白项目1.2 导入数据图4 导入数据项目建完后，需要加载 GPS 数据观测文件。

选择【文件】→【导入】，在弹出的对话框中选择需要加载的数据类型，确定进入文件选择对话框：图5 选择 HCN 数据选择 *.HCN 文件（可同时按“CTRL”或“SHIFT”键进行多选），单击打开，将数据文件导入。

图6 录入数据后的窗口当数据加载完成后，系统会显示所有的 GPS 基线向量，各条基线的相关信息暂时为空。

同时，综合网图会显示整个 GPS 网的情况。

1.3 处理基线图7 处理全部基线单击【静态基线】→【处理全部基线】，系统将采用默认的基线处理设置，处理所有的基线向量。

图8 基线处理过程处理过程中，显示整个基线处理过程的进度。

从中也可以看出每条基线的处理情况。

图9 基线解算后的结果基线解算的时间由基线的数目、基线观测时间的长短、基线处理设置的情况，以及计算机的速度决定。

处理全部基线向量后，基线列表窗口中会列出所有基线解的情况，网图中原来未解算的基线也由原来的浅色改变为深色。

1.4 平差前的设置在基线处理完成后，需要对基线处理成果进行检核。

由于本章为快速入门，所以我们假定所有参与解算的基线都合格，通常情况下，如观测条件良好，也确实一次就能成功处理所有的基线。

基线解算合格后，还需要根据基线的同步观测情况剔除部分基线，在这里我们也不作介绍。

1 概述“道路之星”是华测一款用于道路设计的简单、适用软件。

软件特点：1.可以通过交点法和元素法两种方式交互编辑道路“交点法”的编辑界面，可以方便插入、修改或删除交点“元素法”编辑界面，可以方便插入、删除、编辑元素2.视图窗口任意缩放/平移，查看道路水平定线视图窗口，可以单击任意一段道路元素查看属性2 编辑道路文件菜单“文件”—“新建”，在弹出的窗口里键入“道路名称”和“起始桩号”，点“确定”。

菜单“道路”—“选项”设置桩号间隔。

2.1交点法通过输入交点坐标、曲线半径、入缓和曲线长度、出缓和曲线长度来定义道路1.输入交点坐标点“插入”在弹出的对话框里输入交点坐标，然后点“应用”，再接着输入交点坐标。

2。

曲线参数的编辑点菜单“道路”—“水平”，进入曲线参数编辑。

下图中，加上道路起始点一共编辑了9个交点，红线标记1的位置是交点编号，标记2表示滚动滑块对应的交点。

滚动滑块到对应交点，输入：半径、入缓和曲线长、出缓和曲线长（或圆曲线长度），则可定义一段曲线，然后依次滚动滑块编辑完所有交点。

点“关闭”后退出编辑。

3.即使已经编辑完道路后，也可以“插入”/“删除”/“编辑交点”，道路会自动修改。

“插入”交点，例如在交点1后面插入，滚动滑块到交点1，点击“插入”，在弹出的对话框里输入坐标“删除”交点：滚动滑块到要需要删除的交点，点击“删除”，在弹出的对话框里选择“是”。

“编辑交点”：点击“编辑交点”，在弹出的窗口里可修改任意交点的坐标。

4.在视图窗口里可以看见道路示意图。

5.保存道路文件点红线标记图标保存文件。

在弹出对话框里选择“交点法”，键入文件名后点“保存”。

文件被保存在软件所在目录，用记事本打开文件查看。

2.2元素法点击菜单“道路”—“水平”进入曲线编辑，选择“元素法”，之前编辑的“交点法”内容会自动转化为元素法。

1.也可在新建道路用“元素法”从开始编辑道路。

输入起始点坐标2. 点“插入”后，选择元素类型（直线/圆曲线/缓和曲线），键入“方位角”“半径”“长度”“偏角”等参数，针对圆曲线有“长度”和“偏角”两种设计方式。
