磁法勘探设备在地下隐患检测中的应用案例分析近年来，城市建设的发展迅猛，地下设施也日益复杂。
然而，地下隐患存在着无法直接观察和评估的困难，给城市安全带来了很大的风险。
磁法勘探设备作为一种地下隐患检测的工具，具有非侵入性、高效、经济等优点，在地下隐患检测中发挥着重要的作用。
本文将通过分析几个实际的应用案例，探讨磁法勘探设备在地下隐患检测中的应用情况。
案例一：地铁隧道地下水位检测地下水位是地铁隧道建设中一项非常重要的参数。
合理的地下水位监测可以有效减少地铁隧道的涌水风险。
在某大型城市地铁建设中，磁法勘探设备被应用于地下水位的快速检测。
通过地下磁场的测量和分析，磁法勘探设备能够实时、准确地获取地下水位信息，并通过自动报警系统提醒相关人员。
这种方法不仅能够有效降低地下水位检测的时间成本，而且极大地提高了地下水位监测的精度，为地铁隧道的安全建设提供了可靠的数据支持。
案例二：油气管道泄漏检测油气管道泄漏事故频发，给人们的生命财产安全带来了巨大威胁。
磁法勘探设备的应用在油气管道泄漏检测方面具有独特优势。
以一条油气管道为例，在油气管道周围布置磁法勘探设备，通过测量地下磁场的变化，可以实时地监测油气管道周围地下的磁场强度变化。
一旦发现地下磁场强度异常偏移，即可快速定位可能的泄漏点，并及时采取措施进行修复，减少泄漏对环境的影响。
案例三：地下电缆故障定位市区地下电缆故障给电力供应带来了很大的困扰。
传统的地下电缆故障检测需要大量的人力和物力资源，且不够高效。
而磁法勘探设备通过测量地下电缆周围的磁场分布，可以准确判断和定位地下电缆故障点。
在一座现代化城市中，电力供应的稳定性至关重要，磁法勘探设备的应用极大地提高了地下电缆故障的诊断和修复的效率，减少了对电力供应的中断时间。
从上述案例中可以看出，磁法勘探设备在地下隐患检测中具有广泛应用的潜力。
磁法勘探设备通过测量地下磁场的变化，可以实现对地下隐患的非侵入性检测，减少了对地下设施的破坏。
地下管线探测方法综合利用实例分析摘要：地下管线埋设的方法不同以及深度不同，需要采用不同的管线探测方法进行探测，重要的以及对设计、施工有重大影响的管线应采用不同的管线探测方法进行互相验证，本文对采用电磁法及磁梯度方法、以及管线探测的流程进行了探讨。
关键词：地下管线探测；电磁法（DM法）；井中磁梯度法；1前言随着城市发展，城市人口数量剧增、工业及服务行业的快速发展，以及美化城市、提高人们生活质量和大力建设宜居城市的需要，原来的交通、水电、通信、给排水等公共设施已经不能满足目前城市的发展的需要，需要对公共设施进行改造或新建，不可避免地要对现有管线采取避让或保护的措施，为实现此目的，需要对被保护范围内的管线进行探测、并定位。
根据地下管线材质差异、埋管成槽方式的不同、埋设深度的不同，采用不同的管线探测设备和管线探测方法。
目前，对于地下金属管线常用管线探测仪进行探测，管线仪对于金属管线探测具效率高、仪器轻便、结果准确等优点，但对于埋设较深的管线信号较弱、探测精度很难满足工程建设要求，可采用电磁法（DM法）、井中磁梯度法、导向仪或陀螺仪等管线探测方法；地下非金属管线探测的首选方法是探地雷达，或采用导向仪或陀螺仪等管线探测方法。
2电磁法（DM法）及井中磁梯度法原理2.1电磁法（DM法）2.2.1方法原理DM探测管线使用甚低频电流信号，常见的频率为128Hz、512Hz等，该频率的信号具有传输距离远和信号稳定的特点。
一般是先用法找到管道的大概走向，然后切换到最大值法精确定位定深。
为了保证定位精度，减少仪器系统误差，采用面向发射机方向和背向发射机两次探测，管道的平面位置取中间值，埋深取两次探测的平均值。
特殊的情况是当有别的管道平行于要探测的管道，并且距离较近，此时用最小值法。
要找管道的走向往往误差就比较大，甚至会出现错误的指示，这是因为两条管道的电流信号相互干扰，磁场产生变形。
遇到这种情况就要始终用最大值法跟踪探测。
深埋地下管线精确探测技术研究与应用摘要：深埋地下管线精确探测一直是管线探测领域的重点和难点，本文介绍了几种深埋地下管线的探测方法,包括电磁感应探测技术、钻孔磁梯度探测、地质雷达探测技术、惯性陀螺仪定位探测技术。
结合某10kV电力管线精确探测工程实例，在实践中重点探索了惯性陀螺仪探测深埋地下管线的方法，实现了对该电力深埋管线平面位置与埋深的精确定位，切实保障了管线的运行安全。
关键词：深埋地下管线；探测；电磁感应；地质雷达1引言地下管线的安全运行涉及到国家的安全稳定，涉及城市的整体运行和千家万户、各行各业的切身利益。
随着我国城市建设的日益加速和工业建设的大力推进，大量的管线被直埋、顶管等各类方式铺设于城市地下空间。
近年来，虽然我国大部分城市进行了管线普查，但常规普查作业只能解决浅表层埋深的地下管线探测问题，对深埋地下管线探测束手无策。
由此，对深埋地下管线进行精确定位研究，显得至关重要、迫在眉睫。
深埋地下管线是指埋深超越4米，以直埋、非开挖等技术方式铺设的管线。
常规管线探测仪器对该类管线探测困难，探测结果难以满足工程施工对管线空间信息数据的需要。
本文通过对深埋地下管线探测方法的介绍，在实践中重点探索以惯性定位仪的探测方法，实现了对某电力深埋管线平面位置与埋深的精确定位，切实保障了管线运行安全。
2深埋地下管线精确探测技术2.1电磁感应探测技术电磁感应探测技术作为最常用的地下管线探测方法，其基本工作原理是：由管线探测仪发射机产生电、磁波并通过不同的发射连接方式将发送信号传送到地下被探测金属管线上，地下金属管线感应到电磁波后，在地下金属管线表面产生感应电流，感应电流就会沿着金属管线向远处传播，在电流的传播过程中，又会通过该地下金属管线向地面辐射出电磁波，这样当地下管线探测仪接收机在地面探测时，就会在地下金属管线正上方的地面接收到电磁波信号，通过接收到的信号强弱变化就能判别地下金属管线的位置和走向。
此原理实现的条件：首先，要有能发出足够电能的信号源，在具备传输电能的线路中形成电流，电流在流动过程中又在该线周围产生磁场。

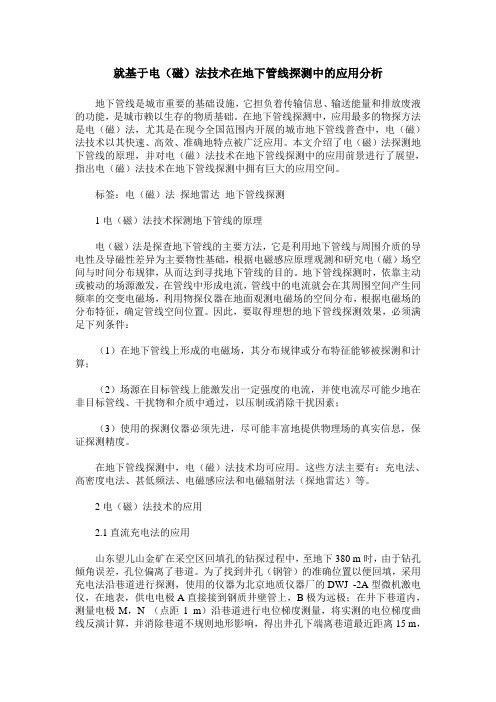

就基于电（磁）法技术在地下管线探测中的应用分析地下管线是城市重要的基础设施，它担负着传输信息、输送能量和排放废液的功能，是城市赖以生存的物质基础。
在地下管线探测中，应用最多的物探方法是电（磁）法，尤其是在现今全国范围内开展的城市地下管线普查中，电（磁）法技术以其快速、高效、准确地特点被广泛应用。
本文介绍了电（磁）法探测地下管线的原理，并对电（磁）法技术在地下管线探测中的应用前景进行了展望，指出电（磁）法技术在地下管线探测中拥有巨大的应用空间。
标签：电（磁）法探地雷达地下管线探测1电（磁）法技术探测地下管线的原理电（磁）法是探查地下管线的主要方法，它是利用地下管线与周围介质的导电性及导磁性差异为主要物性基础，根据电磁感应原理观测和研究电（磁）场空间与时间分布规律，从而达到寻找地下管线的目的。
地下管线探测时，依靠主动或被动的场源激发，在管线中形成电流，管线中的电流就会在其周围空间产生同频率的交变电磁场，利用物探仪器在地面观测电磁场的空间分布，根据电磁场的分布特征，确定管线空间位置。
因此，要取得理想的地下管线探测效果，必须满足下列条件：（1）在地下管线上形成的电磁场，其分布规律或分布特征能够被探测和计算；（2）场源在目标管线上能激发出一定强度的电流，并使电流尽可能少地在非目标管线、干扰物和介质中通过，以压制或消除干扰因素；（3）使用的探测仪器必须先进，尽可能丰富地提供物理场的真实信息，保证探测精度。
在地下管线探测中，电（磁）法技术均可应用。
这些方法主要有：充电法、高密度电法、甚低频法、电磁感应法和电磁辐射法（探地雷达）等。
2电（磁）法技术的应用2.1直流充电法的应用山东望儿山金矿在采空区回填孔的钻探过程中，至地下380 m时，由于钻孔倾角误差，孔位偏离了巷道。
为了找到井孔（钢管）的准确位置以便回填，采用充电法沿巷道进行探测，使用的仪器为北京地质仪器厂的DWJ -2A型微机激电仪，在地表，供电电极A直接接到钢质井壁管上，B极为远极；在井下巷道内，测量电极M，N （点距1 m）沿巷道进行电位梯度测量，将实测的电位梯度曲线反演计算，并消除巷道不规则地形影响，得出井孔下端离巷道最近距离15 m，经掘进验证，结果准确。
基于深埋管线探测的井中磁梯度方法
深埋管线探测是一项重要的工程探测技术。
通过对地下管道的探测，可以有效避免工程建设过程中发生管线破坏等问题。
针对深埋管线探测，磁梯度方法是一种常用的技术手段，特别是井中磁梯度方法。
井中磁梯度方法以地磁场为背景场，通过测量管线周围的磁梯度变化情况，来判断管线的存在位置和走向。
其基本工作原理是：在井中安装一组磁性探头，然后测量探头所感应到的磁场强度随距离变化的情况，即测量磁梯度。
当管线穿过磁梯度测量线时，磁梯度的变化值就会出现一个异常峰值，这个峰值的位置即是管线所在的位置。
井中磁梯度方法具有高精度、高灵敏度、操作简单等优点。
其精度可以达到井深范围内的毫米级。
同时，磁梯度测量是一种非接触性的探测方式，不需要对管线产生任何影响，也不易受环境和管线材质的影响，因此适用范围非常广泛。
需要注意的是，井中磁梯度方法仍存在一些问题和局限性。
首先，控制磁梯度测量的误差非常关键，必须保证探头的稳定性和位置精度；其次，深埋管线通常采用绝缘金属材质，因此磁梯度测量的幅度较小，需要对探头和测量设备进行优化；此外，还需要对地磁场的变化进行修正，以排除误差。
总之，井中磁梯度方法是一种高效、可靠的深埋管线探测技术，具有很好的应用前景。
随着科学技术的不断进步和发展，磁梯度方法将有望得到更加广泛的应用和发展。
地震映像法和井中磁梯度法在大埋深钢筋砼管道探测中的综合应用摘要：针对大埋深钢筋砼管道（特别是不具备开井测量条件的情况），常规的低频电磁感应法无法达到探测目的。
基于探寻对该类管道的有效探测方法为目的，通过对技术原理和优缺点等方面的分析，结合一个工程实例，得出了地震映像法和井中磁梯度法两种方法综合应用可以有效、准确地探测大埋深钢筋砼管道的结论，并对比常规地下管线探测方法，将两种方法的优势和限制进行了阐述，说明了物探工作积极试验、多技术综合运用的必要性。
关键词：地震映像法；井中磁梯度法；管线探测1 引言在城市工程建设中，由于设计、施工等工作的需要，常常会利用物探技术对地下管线进行探测。
在各类地下管线中，排水管道广泛地使用了钢筋砼作为基本材料，较多管段埋深较深，又不便打开检查井测量。
针对该类管道，哪种物探方法能够满足探测需求是物探单位面临的重要问题。
常规的地下管线探测方法是低频电磁感应法（利用管线探测仪探测地下管线），这种方法设备便携、操作简单、精度较高，是良好的地下管线探测技术手段，但由于该方法是利用探测目标和介质体的电磁性来探测地下管线的，加之其发射频率低，所以无法探测以非金属材质为主的地下管道，且有效探测深度一般只能达到3-5米，在探测大埋深钢筋砼管道时，这种方法无法满足需求。
那么遇到该类管道时，如何有效探测？通过运用探地雷达法、地震映像法、高密度电阻率法、井中磁梯度法等物探方法对该类管道进行对比探测，发现将地震映像法和井中磁梯度法结合应用，探测效果良好。
2 技术原理2.1 地震映像法工作原理该方法也叫“单道震法”，是在反射波最优等距原理基础上发展出来的一种探测方法。
[1]现场探测时利用敲击锤等各类工具作为震源，敲击或炮击地面，以产生地震波。
地震波在向地下传播时，触及地下各介质层的分界面，会向地面反馈不同能量的反射波，由检波器接收采集反射波数据后传入地震仪，随后由地震仪放大信号和采样，形成波形数据记录。
基于深埋管线探测的井中磁梯度方法
随着城市化的不断推进，地下管线的建设也越来越重要，而深埋管线探测技术成为了一种不可或缺的方法。
在深埋管线探测技术中，井中磁梯度方法是一种重要的检测手段，以下将对这一方法进行详细介绍。
井中磁梯度方法，简单来说，就是将两个磁探头同时放置于井内，通过测量两个磁探头之间的磁场变化，来确定管线的位置和方向。
这种方法的优点在于可以对深度较大的管线进行探测，而且可以比较精确定位管线的位置，并可以实现多次定位确认。
这种方法的实施需要注意以下几个方面：
首先，要充分考虑井的深度和直径，以及管线的形状和尺寸等因素进行磁探头的布置设计。
需要确保磁探头间距、磁探头与管线的距离和角度等参数的准确测量和计算，以充分发挥方法的精确性。
其次，需要避免磁场干扰。
由于地球本身就具有磁场，而且周围环境中也存在各种可能影响磁场的干扰源，比如金属、电气设备等，因此需要对磁场干扰因素进行充分的考虑和排查。
再次，要进行数据处理和分析。
通过计算和比对所获得的数据，可以得出比较精确的管线位置和方向等信息。
最后，要注意方法的局限性。
磁梯度方法主要适用于地下埋深较大的管线探测，但其精度受到管线材料、埋深、磁场干扰等
因素的影响。
因此，在实际应用中需要谨慎选择适用场合和方法。
总之，井中磁梯度方法是一种比较实用的深埋管线探测技术，能够在一定程度上解决管线探测中的难点问题。
但是，在实施过程中需要高度重视各种因素的影响，并结合实际情况进行综合考虑。
磁场在地下隧道勘探中的应用地下隧道的建设一直是现代城市发展的重要部分，而在地下隧道的勘探过程中，磁场技术被广泛应用。
磁场技术能够通过测量地下的磁场变化来获取地下结构的信息，从而为隧道的设计和施工提供重要的参考数据。
本文将介绍磁场技术在地下隧道勘探中的应用。
一、磁场概述磁场是一种非侵入性的地球物理勘探方法，利用地球的磁场和地下物质的磁性差异来测量地下结构和特征。
磁场勘探仪器通常由磁力计和位置传感器组成，通过在地表上移动并记录地下磁场变化，得出地下结构的图像。
二、地下隧道勘探中的问题在地下隧道的建设过程中，必须准确了解地下的地质和地电信息，以确保施工的安全和有效进行。
然而，地下条件的复杂性常常导致传统的勘探方法无法满足需求。
例如，隧道所处地层可能包含复杂的构造或地下水，这些因素都会对隧道的稳定性和施工安全产生影响。
因此，磁场技术的应用变得尤为重要。
三、磁场在地下隧道勘探中的应用1. 地下构造识别磁场技术可以识别地下的构造特征，例如断层、褶皱和岩层边界。
通过测量地下磁场的强度和方向，磁场能够帮助工程师确定地下构造的位置和走向，从而对隧道的设计和施工提供重要依据。
2. 地下水的检测地下水的存在对隧道的施工和运营都有重要影响。
磁场技术可以通过测量地下磁场的变化来检测地下水的存在和分布。
地下水与周围岩体的磁性差异导致地下磁场的异常变化，利用磁场可以帮助确定地下水的深度和流动方向，以便在隧道设计中做出相应的调整。
3. 地下岩体稳定性评估隧道的稳定性是隧道工程的核心问题之一。
借助磁场技术可以评估地下岩体的稳定性。
岩石的磁性与其稳定性之间存在一定的关联，通过测量地下磁场的特征，可以预测岩体的变形和破坏情况，从而采取相应的支护措施。
四、磁场技术的优势和挑战磁场技术具有许多优势，例如非侵入性、高分辨率和实时获取数据的能力。
然而，磁场受到许多干扰因素的影响，如城市化、地下管线和电力设施等。
因此，在应用磁场技术进行地下隧道勘探时，需要采取适当的措施来降低干扰，提高数据的准确性和可靠性。

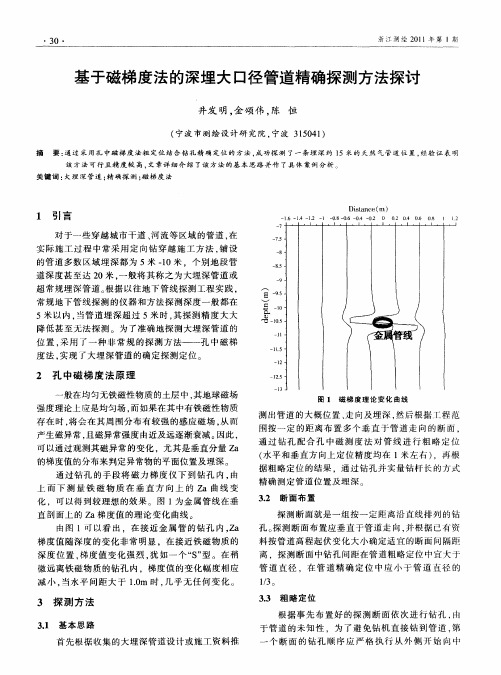

磁梯度法在特大埋深地下管线探测中的应用
摘要：地下管线是城市的重要基础设施。
深埋地下管线精确探测一直是管线探测领域的重点和难点。
本文着重阐述和分析磁梯度法探测深埋地下管线的原理及施工方法。
关键词：深埋地下管线精确探测、磁梯度测量定位技术
Magnetic gradient method in large buried depth of the application of the underground pipeline detection
Abstract: urban underground pipeline is an important infrastructure. Deep underground pipeline accurate detection has been pipeline detection areas of emphasis and difficulties. This paper discussed and analyzed magnetic gradient method for detection of deep buried underground pipeline principle and construction method.
Keywords: deep underground pipeline accurate detection, magnetic gradient measurement positioning technology
1、前言
地下管线是城市重要的基础设施。
随着我国城市建设的日益加速和工业建设的大力进行，大量的管线被以直埋、顶管等各类方式铺设于城市地下空间。
由于城市浅层空间日趋饱和，以及避让障碍物、规避不利地形等原因，地下管线的铺设已日趋向深部空间发展。
大部分管线施工单位在建设过程中，因为施工管理问题，或因施工环境、技术条件等的限制，不能对新建管线进行竣工测绘，多数管线空间位置信息缺失，给后续工程建设及管线安全运行埋下了重大隐患。
因此如何对深埋地下管线进行精确探测，是摆在所在所有管线探测工作者面前的重点和难题。
我院（宁波市测绘设计研究院）在长期工作实践中，逐渐摸索总结出多套有效探测深埋地下管线的方法。
本文将以磁梯度法为例，着重介绍该法在深埋地下管线探测中的应用。
2、磁梯度法原理
2.1地下管线的磁场
地下铺设的钢管或铸铁管等金属管线，一般具有较强的磁性。
地下管线在走向上，埋深变化不大，因此地下铁磁性金属管线形成的磁场近似于无限长水平圆柱体的磁场。
半径为r,水平截面积为S,磁场强度为j的管线，在垂直管线走向的地表剖面上，磁场的垂直分量Z。
水平分量H可表示为
式中，M=j.S为有效磁矩，i为有效磁化倾角，有效磁化强度j是磁化强度J 在观测平面内的投影。
设管线走向与磁化强度在地表面的投影之间的夹角为A，磁化倾角为I,有效磁化强度j和有效磁化倾角i的表达式为：
总磁场异常
当有效磁化强度倾角i=90°，及当管线走向为南北走向时，各磁场分量的表达式可简化为
这时T与Z曲线形态相同，只有的系数差。
当管线垂直磁化（i=90）时，T=Z。
无限长水平圆柱体的Z、H、T曲线如下图所示：
2.2地下管线的磁场梯度
磁场梯度是磁场在空间的变化率。
根据地下管线的垂直磁场垂直梯度Z和水平梯度H,很容易导出，
，即水平磁场的垂直梯度等于垂直磁场的水平梯度，水平磁场的水平梯度等于垂直磁场负垂直梯度。
根据磁场总量的垂向梯度和水平梯度的表达式可以发现，磁场梯度比磁场强度的分辨率高。
金属管线在垂直剖面上的Za梯度理论变化曲线
通过钻孔的手段将磁力梯度仪下到钻孔内，由上而下测量铁磁物质在垂直方向上的Za曲线变化，可以得到较理想的效果。
上图为金属管线在垂直剖面上的Za梯度值的理论变化曲线。
由上图可以看出，在接近金属管的钻孔内，Za梯度值随深度的变化非常明显，在接近铁磁物质的深度位置，梯度值变化强烈，犹如一个“S”型。
在稍微远离铁磁物质的钻孔内，梯度值的变化幅度相应减小。
3、施工方法
（1）布设钻孔断面；
断面布设原则：①在地下管线探查中，为了提高效率、保证探查效果，一般采用剖面测量方式，沿剖面布设测线，测线可长可短，间距、方向都可灵活安排；
②测线方向要与管线延长方向垂直；③线距大小要根据地下管线埋深和方向的变化等因素综合考虑。
线距一般为几米到几十米之间；对于管线比较平直的地段，线距可放宽到100米以上；④点距的大小要根据管径的大小、预计埋深和探测精度要求综合考虑。
埋深浅，点距要适当减小；埋深大，点距可适当放大。
一条剖面上的点距也可以不等，在管线上方附近，点距可加密，两侧的点距可放宽，既
可以保持曲线的完整性，也保证精度，提高效率。
（2）钻孔定位：钻孔前利用全站仪采用极坐标法对拟钻孔点放样定位，在定位点处实地钻孔；
（3）垂直度校正：钻孔的垂直度是准确探测地下管线的关键，在开始钻孔前，使用2台全站仪以钻杆为中心成90度角，对钻杆垂直度进行校正，并在钻孔过程中对钻杆垂直度进行实时校正；
（4）钻孔：按照设计孔位位置，实施钻孔。
由于天然气管道的未知性，为了避免钻机直接钻到天然气管道，钻孔顺序严格执行从外侧开始，向中心逼近的原则，当某一个钻孔有障碍物的反应，停止探测。
钻孔采用水冲法成孔，即通过高压水的反复冲孔而成，即使触及管道，也不会破坏天然气管及其外包防腐层；
（5）下套管：钻孔钻好后，将合适管径的的PVC管下至孔中，管底封闭，在下套管过程中，边下边注入清水，防止PVC管上浮，管子接头处用无磁性螺丝固定，避免探测时产生干扰；
（6）磁梯度探测：将磁梯度仪的探头放到PVC管内，从孔底开始以0.10m 的间隔依次往上测量各点的磁梯度值，到达孔顶后再向下以0.10m的间隔依次往下测量各点的磁梯度值来进行验证；
（7）孔位及孔口标高测量：所有测试工作完成后，对断面的所有钻孔进行孔位以及孔口标高的测量；
（8）依此类推，完成各设计断面的探测工作；
（9）异常推断解释。
在现场获得磁测资料后，要对磁异常进行分析，确定场源的分部形式这就是磁测结果的推断解释。
推断解释的目的，就是根据测区内磁异常的特征，结合已知的地质资料、物性资料，消除干扰，确定地下管线的空间位置，包括水平位置、埋深、走向，有条件时还可估算管径大小。
金属管线在垂直剖面上的Za梯度实测曲线
磁异常的推断解释一般分为定性解释、定量解释和定量计算。
定性解释的任务是要在错综复杂的实测资料中，排除干扰，发现规律，从干扰背景磁场中，正确识别出由地下管线引起的磁异常，并大致确定地下管线的走向和埋深。
定量解释的任务是选择正确的计算方法，定量计算出地下管线在地表投影的确切位置和埋深。
四、结语
地下管线的安全运行涉及到国家的安全稳定，涉及城市的整体运行，涉及到千家万户、各行各业的切身利益。
通过我们长期实践，该方法已经越来越多的在深埋地下管线探测工程中得到运用，事实证明该方法理论完善、技术合理，可以有效解决铁磁性深埋管线探测难题。
参考文献：
[1] 方根显，邓居智．特深管线的探测[A]．见：中国地球物理学会主编．中国地球物理学会第二十届年会论文集[c]．2004：181
[2]张汉春，莫国军．特深地下管线的电磁场特征分析及探测研究[J]．地球物理学进展，2006，21(4)：1314～1322
[3] 张汉春．广东番禺某段定向钻LNG管线探测的验证[J]．工程勘察，2008(8)：65～68
[4]CJJ61-2003．城市地下管线探测技术规程．P6、P84-P85。
