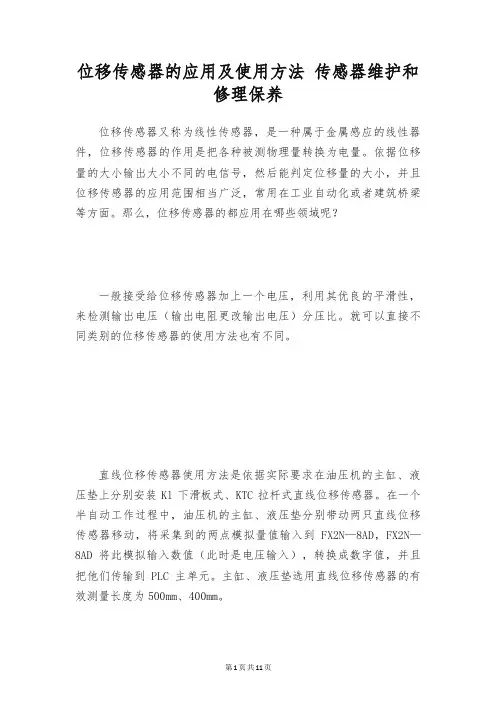

位移传感器的应用及使用方法传感器维护和修理保养位移传感器又称为线性传感器，是一种属于金属感应的线性器件，位移传感器的作用是把各种被测物理量转换为电量。
依据位移量的大小输出大小不同的电信号，然后能判定位移量的大小，并且位移传感器的应用范围相当广泛，常用在工业自动化或者建筑桥梁等方面。
那么，位移传感器的都应用在哪些领域呢？一般接受给位移传感器加上一个电压，利用其优良的平滑性，来检测输出电压（输出电阻更改输出电压）分压比。
就可以直接不同类别的位移传感器的使用方法也有不同。
直线位移传感器使用方法是依据实际要求在油压机的主缸、液压垫上分别安装Kl下滑板式、KTC拉杆式直线位移传感器。
在一个半自动工作过程中，油压机的主缸、液压垫分别带动两只直线位移传感器移动，将采集到的两点模拟量值输入到FX2N—8AD，FX2N—8AD将此模拟输入数值（此时是电压输入），转换成数字值，并且把他们传输到PLC主单元。
主缸、液压垫选用直线位移传感器的有效测量长度为500mm、400mm。
1、激光位移传感器的应用激光传感器常用于长度、距离、振动、速度、方位等物理量的测量，还可用于探伤和大气污染物的监测等。
2、角度位移传感器的应用地理：山体滑坡，雪崩。
钻井：钻井倾斜掌控。
民用：大坝，建筑，桥梁，玩具，报警，运输。
火车：高速列车转向架和客车车厢的倾斜测量。
海事：纵倾和横滚掌控，油轮掌控，天线位置掌控。
机械：倾斜掌控，大型机械对准掌控，弯曲掌控，起重机。
军用：火炮和雷达调整，初始位置掌控，导航系统，军用着陆平台掌控。
工业：吊车，吊架，收割机，起重机，称重系统的倾斜补偿，沥青机，铺路机等。
3、磁致伸缩位移传感器的应用注塑机、压铸机、吹瓶机、液压机、鞋机、橡胶机、轮胎硫化机、压延机、五金机械（监控模具厚度变化和平衡）、钢厂轧辊调整、盾构机、液压伺服系统、液位检测和掌控。
4、直线位移传感器（电子尺）的应用领域注塑机、压铸机、吹瓶机、液压机、鞋机、砖机、砌垛机、陶瓷机械、列车轨距监测、橡胶机、轮胎硫化机、压延机、五金机械（监控模具厚度变化和平衡）、皮革机械、比例阀、长行程钻管机、弹簧机械、木工机械、板材设备、印刷机械（刷辊运动、裁纸等）、钢厂轧辊调整、机械手、自动门（列车及大厅）、裁床（裁钢管、木板、线材等）、桥梁监测、煤炭设备（掘进机、坑道支架、塌方监测等）、地质监测（如：塌方、溃堤）。
位移传感器使用注意事项以位移传感器使用注意事项为题，我们将从以下几个方面来探讨。
一、什么是位移传感器位移传感器是一种用于测量物体位置变化的装置。
它可以将物体的位移转化为与之对应的电信号输出。
常见的位移传感器有电容式、电阻式、磁敏式、光敏式等多种类型。
二、使用位移传感器的注意事项1. 安装位置选择：位移传感器的安装位置对测量结果有很大影响。
应尽量选择安装在物体位移变化较大的位置，避免安装在有振动或应力集中的部位。
2. 预处理电路设计：位移传感器的输出信号较小，容易受到干扰。
在使用前应设计合适的预处理电路，以提高信号质量和抗干扰能力。
3. 温度补偿：位移传感器的工作温度范围是有限的，不同类型的传感器对温度的敏感程度也不同。
在使用过程中，应注意工作温度范围，避免超出传感器的工作温度范围。
4. 防护措施：位移传感器通常是精密设备，应注意防护措施以避免损坏。
如避免水、油等液体进入传感器内部，避免撞击和振动等。
5. 防止电磁干扰：位移传感器的输出信号容易受到电磁干扰的影响，应尽量避免在强磁场、高频电磁辐射等环境中使用，或采取屏蔽措施以减少干扰。
6. 使用电源：位移传感器通常需要外部电源供电。
在使用过程中，应注意电源的稳定性和电源线的连接情况，确保传感器正常工作。
7. 校准和维护：位移传感器在使用前需要进行校准，以确保测量结果的准确性。
在使用过程中，应定期进行维护和校准，避免传感器因长时间使用而产生的漂移或失灵。
8. 使用环境：位移传感器的使用环境应符合其规定的工作条件，如温度、湿度、气压等。
在使用前应了解传感器的工作环境要求，避免因环境不合适导致传感器无法正常工作。
9. 数据处理：在使用位移传感器时，应注意对传感器输出信号的处理。
根据应用需求选择合适的信号处理方法，如滤波、放大、数字化等，以获得所需的位移数据。
10. 避免超量程：位移传感器通常有一个量程范围，超出量程范围会导致测量结果不准确甚至损坏传感器。
线性位移传感器一，线性位移传感器的工作原理线性位移传感器又叫做磁致伸缩传感器，其结构式采用不锈钢管（测杆）、磁致伸缩线（敏感元件—波导丝）、可移动磁环（内有永久磁铁）和电子部件等部分组成。
线性位移传感器结构如果所示，在测量时传感器电子仓内的电子部件产生一电流脉冲，此电流同时产生一磁场沿波导丝向下运动。
在传感器测杆外配有一磁环，此磁环沿着测杆碎磁环支架（或固定低缓的可动物体）的变动而移动，由于磁环内有一组永久磁铁，故磁环同时产生一个磁场。
当电流产生的磁场与磁环相加形成螺旋磁场，产生瞬间扭力，使波导丝扭动并产生张力脉冲，这个脉冲以固定的速度沿着波导丝传回，在线圈两端产生感应电流脉冲及返回脉冲，通过测量其实脉冲与返回支架的时间差来精确地确定被测位移量。
二，正常现象及图线性位移传感器的反馈数值与磁环在测杆的位置呈现线性关系。
以三位缸为例，从曲线中可以看到如下图，曲线传感器的反馈数值为连续、平滑、没有突变。
在判断传感器曲线是否正常的时候，要结合现场设备动作进行判断。
三，常见故障现象及处理线性位移传感器的故障种类较多，下面结合各故障状态及现象进行一一分类1，通过曲线检查如下图，反馈数值在一个位置不规则的抖动。
如发现此种情况，基本可以判断为传感器本体故障，应及时对线性位移传感器进行更换。
2，当检查硬件通道为以下图中现象时，是通道反馈数值的下限报警，目前所有通道的设置为4~20，所以出现下限报警时，可以理解为此通道反馈电流值低于4，就目前所知道的故障现象可以判断有以下几种情况：接地故障：接地故障一般会伴随着烧保险同时出现，如果在同一个里面同时出现多个通道报下限，可优先考虑，保险故障，应及时更换，如果发现接地。
到现场端子箱进行检查。
插头及电缆故障：现场检查电缆接线、插头及电缆状况。
现场检查传感器，如果传感器电源灯亮，说明电源电缆没有问题。
3当检查硬件通道为以下图中现象时，是通道反馈数值的上限报警，目前所有通道的设置为4~20，所以出现上限报警时，可以理解为此通道反馈电流值高于20，就目前所知道的故障现象可以判断有以下几种情况：电缆故障：在信号电缆出现阻值低或者对地绝缘不好时，会发出此类报警。

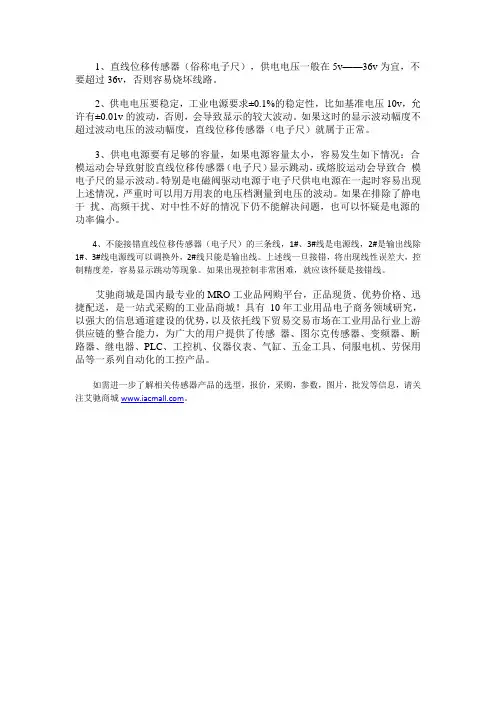

1、直线位移传感器（俗称电子尺），供电电压一般在5v——36v为宜，不要超过36v，否则容易烧坏线路。
2、供电电压要稳定，工业电源要求±0.1%的稳定性，比如基准电压10v，允许有±0.01v的波动，否则，会导致显示的较大波动。
如果这时的显示波动幅度不超过波动电压的波动幅度，直线位移传感器（电子尺）就属于正常。
3、供电电源要有足够的容量，如果电源容量太小，容易发生如下情况：合模运动会导致射胶直线位移传感器（电子尺）显示跳动，或熔胶运动会导致合模电子尺的显示波动。
特别是电磁阀驱动电源于电子尺供电电源在一起时容易出现上述情况，严重时可以用万用表的电压档测量到电压的波动。
如果在排除了静电干扰、高频干扰、对中性不好的情况下仍不能解决问题，也可以怀疑是电源的功率偏小。
4、不能接错直线位移传感器（电子尺）的三条线，1#、3#线是电源线，2#是输出线除1#、3#线电源线可以调换外，2#线只能是输出线。
上述线一旦接错，将出现线性误差大，控制精度差，容易显示跳动等现象。
如果出现控制非常困难，就应该怀疑是接错线。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关传感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
直线位移传感器的注意事项有哪些？
直线位移传感器常见的使用注意事项一般有六点。
下文详细介绍。
一、需要经常检查电路，然后再接通电源。
不要超过额定电压值，以免影响测量的精确性和带来不必要的损失。
二、直线位移传感器的安装位置最好不要靠近强电磁场，如无特殊说明，要保证直线位移传感器不是在对金属强烈腐蚀作用的环境中使用。
三、安装使用传感器，应轻拿轻放，避免敲打与跌落。
固定传感器时，夹紧壳体即可，不可用力太大、太猛，更不可使壳体出现凹陷、变形，影响测量精确度。
注意其测量量程，请勿超量程使用，而损坏直线位移传感器。
四、必须将传感器通电预热5分钟后，进行正式测量。
五、直线位移位移传感器为精密仪器，出厂前进行了检定与老化。
用户不可随意拆卸，否则影响测量精确性，还可能造成直线位移传感器损坏。
六、被测点的运动轨迹最好与直线位移传感器测杆的轴线平行。
这样测量结果就是移动量。
如直线位移传感器测头移动，测头与被测物的接触面不是凹凸不平的。
直线位移位移传感器的使用过程中要注意这六个要点，才能使得用起来好用，也不会造成什么损失。
位移传感器安装使用说明及注意事项位移传感器是一种用于测量物体位置变化的装置，广泛应用于机械设备、自动化系统和工程测量等领域。
在安装和使用位移传感器时，有一些重要的注意事项需要遵守，以确保精确的测量和设备的正常运行。
下面是位移传感器的安装使用说明及注意事项：1.安装位置的选择：-与要测量的物体位置一致，以确保测得准确的位移值；-避免外部干扰，如振动、冲击等；-不受高温、低温、湿度等环境因素的影响；-方便安装和维护。
2.安装步骤：-清洁安装位置：安装位置应清洁无尘，避免灰尘和杂物进入传感器。
-固定传感器：使用合适的固定方式将传感器牢固地固定在安装位置上，避免松动或移位。
-连接电缆：将传感器的接线端子与测量系统的接口连接，确保接触良好。
-调整传感器：根据实际需要，调整传感器的工作范围和增益，使其适应要测量的位移范围。
3.注意事项：-避免过量应力：在安装传感器时，避免施加过大的力量，以免损坏传感器或测量物体。
-防止振动和冲击：位移传感器对振动和冲击非常敏感，因此应注意避免安装在振动和冲击较大的位置上。
-避免过温和低温：传感器通常有工作温度范围限制，应尽量避免超出该范围的温度环境。
-防护措施：按照传感器的防护等级要求，采取相应的防护措施，如防尘、防水等。
-定期校准：位移传感器在使用一段时间后可能出现漂移或误差，建议定期对传感器进行校准，以保证测量精度。
4.维护保养：-定期清洁：定期清洁传感器的表面和接线端子，避免灰尘、油污等物质积聚。
-固定检查：定期检查传感器的固定方式，确保其稳固可靠，并根据需要进行调整。
-良好保护：避免传感器受到机械撞击、弯曲、拉伸等损坏，减少意外事故的发生。
总之，位移传感器的安装和使用需要仔细操作，并注意以上的注意事项，以确保传感器正常运行和精确测量物体的位移变化。
在实际应用过程中，还应根据具体设备和使用要求，遵循制造商提供的安装和使用说明。
深浦LA位移传感器手册一、概述深浦LA位移传感器是一种以电压输出与轴旋转角度或轴直线位移为线性关系的位移量传感器。
其特点是精度高、寿命长、输出平滑性好。
可用于位置反馈、位置检测、电平调节等检测与控制系统，是一种理想的精密角位移、直线位移传感器。
深浦LA位移传感器结构主要由导电塑料基体、电刷(片)、随动轴、壳体等组成。
角位移传感器有单联、双联二种。
其电信号引出一般均采用接线柱形式。
直线位移传感器的电信号引出采用标准航空接头(WDL系列、WDL—B系列)和插接式接头(WDL—M系列)形式。
二、安装及使用方法:拉杆式位移传感器可以任意方向安装，首先将传感器壳体放在参照物(基准)的安装支架孔里，使传感器壳体和被测物移动的方向保持一致，根据传感器的量程，估算大致的间隙，然后用镙母将拉杆和被测物固定起来，通上电源等传感器稳定下来，再慢慢的移动传感器壳体，使传感器的输出零位对应于被测物机械零位，然后将传感器壳体夹紧(不可松动)，安装好就可以通过计算机数据采集对被测物的位移进行检测或监测或PUC进行系统控制，回弹式位移传感器和拉杆式位移传感器安装基本相似。
三、订货须知：首先将位移传感器的量程确定下来，根据使用情况可以适当放一点余量，并将零点方向在定货中注明，再根据系统的误差要求选择适当的测量精度，另外请务必告之供电电压，我们可供选择的供电方式有: 6V 12V 24V t9V +12V +15V 220VAC (需要配接二次仪表)，输出方式也有输出电压: 0—5V 0—10V 0—+5V 0—+10V输出电流: 0— 10mA 0—20mA 4 20mA，如果您要进行动态测量，请把机械频率的范围在定货中列出来。
如果系统需要在高压场合中使用，可以采用选进的全不绣钢密封焊接，耐高压0—50 MPa，对温度要求比较高，我公司的位移传感器经过特殊工艺处理可以在—40C— 200C环境中正常工作。
四、使用注意事项：1、安装传感器时注意别让铁芯和测杆受大的测向力而造成变形弯曲，否则会胆重影响测杆活动的灵活性。
线性位移传感器安全操作及保养规程线性位移传感器是一种用于测量物体移动距离的设备，被广泛应用于工业自动化、机器人、航空航天等领域。
在使用过程中，正确的操作和保养是确保传感器稳定性能和长寿命的重要因素。
本文将介绍线性位移传感器的安全操作及保养规程，以确保其正常使用和维护。
安全操作规程1. 熟悉使用说明书在使用线性位移传感器之前，务必先仔细阅读使用说明书。
理解说明书中的安全注意事项、技术参数以及操作方法等关键信息。
确保自己了解并正确使用传感器。
如果有任何不清楚的地方，请咨询相关技术人员。
2. 确保操作环境安全在操作线性位移传感器时，必须确保周围环境安全。
避免发生机械碰撞、挤压等意外事故。
同时，使用传感器时还需考虑到操作环境的温度、湿度、电磁干扰等因素，这些可能会对传感器的测量结果产生影响。
3. 妥善保管传感器线性位移传感器属于一种精密仪器，在使用后需要妥善保管。
传感器应放置在干燥且通风良好的地方，避免碰撞或震动等对传感器造成的损伤。
当传感器长时间未使用时，应妥善包装并存放在相应的存放盒中。
4. 避免改变传感器位置在使用线性位移传感器时，应避免将其位置改变或重新安装。
任何不恰当的操作都可能导致传感器失效或准确性下降，甚至造成其他严重后果。
5. 注意传感器的电气规格在使用传感器时，应充分了解其电气规格以及是否需要使用有效的EMC保护设备，避免过电压或过电流等电气问题对传感器的影响。
同时，应注意传感器所需的电源电压与其电气参数相符。
6. 适当使用保护尺在使用传感器时，要注意适当使用保护尺。
传感器所接触的物体表面应是平滑的，如果表面不平整，应使用合适的保护尺来保护其表面。
使用尺子时，应迅速测量并立即取下尺子。
保养规程1. 定期清洁传感器表面线性位移传感器的表面应定期清洁。
在清洁时，只需使用干净的、柔软的棉布或棉线吸尘器，避免使用尖锐物体来刮擦表面以免划伤表面。
传感器表面上，如果出现污垢等杂物，可以使用泡沫或中性清洁剂轻拭。
直线位移传感器安全操作及保养规程直线位移传感器是一种常用于工业自动化控制系统中的传感器，广泛应用于机械、电子、生物、医疗等多个领域。
为了确保传感器的正常运行以及延长使用寿命，必须严格遵守相关的安全操作规程和保养维护规范。
本文将介绍直线位移传感器的相关安全操作和保养规程。
安全操作规程1. 电气安全直线位移传感器通常需要连接到电源和控制器上，因此在安装和操作过程中需要注意电气安全。
具体措施如下：•在接线过程中，应该先断开电源，以避免电击危险；•传感器的电源和信号电缆必须与其他高压电缆隔离，以保证传感器电气安全；•在更换电缆时，必须使用带有正确电气等级的合格电缆。
2. 机械安全直线位移传感器通常是安装在机械系统中，因此机械安全也是非常关键的。
具体措施如下：•在安装和调试传感器时必须严格遵循机械工程原理，并按照使用说明书的安装要求进行操作；•不能过度拉伸或压缩传感器，否则将对传感器造成损坏；•如果需要更换或维修传感器，请按照规定的维修方法进行，避免对周围机械系统造成影响。
3. 环境安全直线位移传感器的运行环境也对其安全运行非常重要。
具体措施如下：•传感器不能安装在潮湿、尘土飞扬的环境中，这将影响其稳定性；•传感器不能接触酸、碱等化学物质，这会对其外表和内部元器件造成损害；•传感器不能暴露在高温或低温环境中，容易导致设备出现故障。
保养规范直线位移传感器在运行过程中需要经过定期保养，以保证传感器的稳定性和延长使用寿命。
具体规范如下：1. 定期清洁传感器应该经常进行清洁，以去除周围环境中的灰尘、油脂等物质，保持传感器表面的光滑度和稳定性。
具体保养步骤如下：•使用干净的抹布或刷子来清洁传感器外部；•在清洁过程中不要使用任何溶剂或清洁剂，以避免损坏设备。
2. 定期检查传感器应该定期进行检查，以确保其正常运行和保养工作。
具体保养步骤如下：•检查传感器连接线路是否松动，以确保连接良好；•检查机械系统的安装位置和传感器位置是否合理，以避免机械共振或传感器干涉；•检查传感器的读数和测量数据是否正常，确保设备的正常运行。
传感器接线方法和图解传感器是一种能够感知环境并将感知到的信息转化为可用信号的装置，它在各种自动化控制系统中起着至关重要的作用。
而传感器的接线方法则是使用传感器时需要掌握的重要知识之一。
接下来，我们将详细介绍传感器接线方法，并附上图解，希望能对您有所帮助。
1. 了解传感器类型。
在进行传感器接线时，首先需要了解所使用的传感器类型。
常见的传感器类型包括温度传感器、压力传感器、光电传感器等。
不同类型的传感器在接线方法上可能会有所不同，因此在进行接线前需要对传感器的类型有所了解。
2. 接线前的准备工作。
在进行传感器接线前，需要做好一些准备工作。
首先，需要检查传感器的规格参数和接线要求，确保了解传感器的工作电压、输出信号类型等信息。
其次，需要准备好接线所需的工具和材料，确保接线过程顺利进行。
3. 接线方法。
接线方法主要包括电源接线、信号接线和地线接线。
在进行接线时，需要根据传感器的规格参数和接线要求，正确连接传感器的电源、信号和地线。
在接线过程中，需要注意接线的稳固性和接触的可靠性，确保传感器能够正常工作。
4. 接线图解。
为了更直观地展示传感器的接线方法，下面我们提供一些常见传感器的接线图解，希望能够帮助您更好地理解传感器的接线方法。
（图解内容，以温度传感器为例，展示电源接线、信号接线和地线接线的具体方法和步骤，配以文字说明，帮助读者更好地理解传感器的接线方法。
）。
5. 注意事项。
在进行传感器接线时，需要注意一些事项。
首先，要确保接线过程中电源已经断开，以免发生触电事故。
其次，需要严格按照传感器的接线要求进行接线，避免接线错误导致传感器损坏或工作异常。
最后，接线完成后需要进行接线测试，确保传感器能够正常工作。
通过以上介绍，相信您已经对传感器的接线方法有了更深入的了解。
在使用传感器时，正确的接线方法不仅能够保证传感器的正常工作，还能够提高系统的稳定性和可靠性。
希望本文对您有所帮助，谢谢阅读！。
直线位移传感器原理及使用方法一览一、直线位移传感器的原理1.光电原理：基于光电传感器检测光强度的变化，通过测量光电元件的输出信号来确定位移的原理。
当光电元件之间的距离发生变化时，光强度会发生改变，从而生成一个与位移相关的电信号。
2.电容原理：基于两个电容器之间的电容值随位移改变而改变的原理。
两个电容器之间设置一个可移动的物体，当物体位移时，两个电容器之间的距离发生变化，电容值也会发生变化，从而产生一个与位移相关的电信号。
3.电感原理：基于线圈之间的电感值随位移改变而改变的原理。
测量线圈的电感值可以确定位移的大小。
当测量物体位移时，线圈的电感值会发生变化，从而产生一个与位移相关的电信号。
4.电阻原理：基于调节传感器的电阻值来确定位移的原理。
传感器内部有一个电阻元件，位移时通过调节电阻元件的值来测量位移的大小。
5.压电原理：基于压电材料的压电效应来测量位移的原理。
压电材料在力的作用下会产生电荷，通过测量压电材料上产生的电荷来确定位移的大小。
以上是一些常见的直线位移传感器原理，根据具体的应用需求可以选择不同的传感器。
二、直线位移传感器的使用方法1.安装位置选择：根据需要测量的位移范围和测量精度要求，选择合适的安装位置。
通常，传感器要与被测量物体之间有一定的间隙，以免物体碰到传感器造成损坏。
2.传感器安装：将传感器固定在安装位置上，确保传感器与被测量物体之间的相对位置稳定不变。
3.连接传感器：根据传感器的接口和信号输出方式，选择合适的连接线缆，并正确连接到测量系统。
4.校准传感器：在使用前要对传感器进行校准，以确保测量的准确性。
校准的方式可以是在已知位移的情况下对传感器进行调整，或者通过与其他已校准的传感器进行比较。
5.数据采集与处理：通过连接到计算机、显示器或其他数据采集设备，获取传感器输出的电信号，并将其转换为位移值。
可以使用数据采集软件对位移数据进行存储、分析和处理。
6.维护与保养：定期检查传感器的工作状态，确保传感器没有损坏或松动。
机械行业中，位移传感器是用于测量机电设备执行机构中的机械运动和位移，并将其转换为电信号，而基于滑动电位计设计的直线位移传感器是位移传感器中结构最简单、原理最简单的高精度位移测量用电子元器件。
直线位移传感器的内部构造类似于滑动变阻器，在使用中也常用作分压电位器使用。
那么直线位移传感器的接线方法是怎样的呢?下面小编就来为大家介绍。
1.直线位移传感器的装置宜将余量均匀留在两头，未确定极限方位之前不要锁紧固定支架螺丝，待调整行程后才干锁紧直线位移传感器固定支架螺丝。
2.拉杆式直线位移传感器的拉球万向头答应半径1mm的对中性误差，当然标准越短,主张对中误差越小。
3.固定直线位移传感器后，将拉杆(STC、STM系列均适用)缩回时，万向球头的圆柱本体应能在四个径向方位有空地，不然，调整万向头装置位或调整接近伸出端的装置支架位。
4.在拉杆拉出时如有很大的不对中，应调整接近插头那端的装置支架，这可作为一种辅助复查方法。
5.拉球万向头装置杆与拉杆答应视点±12的歪斜，但假如装置时对中误差和歪斜误差一起都很大，将会影响直线位移传感器的稳定性和运用寿命，应予以进一步调整。
6.滑块直线位移传感器能够削减调整对中性的工作量，但辅佐加长杆不能取消，不然，会呈现因为对中性欠好而致使稳定性和运用寿命，乃至当即致使直线位移传感器失效。
7.全部调整好后，紧固装置螺丝，力度应使接地电阻小于1Ω为宜，用万用表200Ω档位丈量直线位移传感器封盖螺丝与装置支架之间的电阻。
8.运用四线制或带有屏蔽线的配线，直线位移传感器那端接地端应衔接，一起将第四端或屏蔽线在电控箱端牢靠接地。
9.不能接错直线位移传感器(电子尺)的三条线，1#、3#线是电源线，2#是输出线除1#、3#线电源线可以调换外，2#线只能是输出线。
上述线一旦接错，将出现线性误差大，控制精度差，容易显示跳动等现象。
如果出现控制非常困难，就应该怀疑是接错线。
10.直线位移传感器(俗称电子尺)，供电电压一般在5V—36V为宜，不要超过36V，否则容易烧坏线。
直线位移传感器介绍及安装一、直线位移传感器产品介绍直线位移传感器是直线位移传感器在结构上的精巧集成，充分结合了角度位移传感器，直线位移传感器以及齿轮、条传动的各种优点，是一款结构紧凑、多用途、安装简便且安装空间尺寸小，无须补偿间隙，具有高精度测量、高重复性测量和高定位精度、长行程和寿命的传感器。
可以用于精确测量和定位控制。
配合显示仪表，也可以作为测量仪器进行人工测量。
该系列产品具有很大的选择空间，有S、M、L、XL等四种型号，行程从10MM至100000MM不等，具有模拟直流电流4-20毫安，模拟直流电压0-5伏或0-10伏和脉冲A、B、Z相数字输出可满足大行程、高精度、各种信号需求。
根据实际使用情况，所有模拟信号输出可以通过切换开关改变信号的逻辑方向。
恒伸直线位移传感器的核心部件电位器采用的是日本思博的产品，具有稳定性强，高精度，寿命长（寿命可达500万次）等特点。
钢丝绳采用的是日本社钢集团株式会社的产品，世界上最顶尖的钢丝绳，钢丝绳直径0.68MM，绳内拥有133根钢丝。
二、直线位移传感器安装注意事项利用安装支架或底部4个固定螺丝孔，依现场及机器安装空间设施需要，选择正确的方位直接安装。
注意安装时两端留有足够的缓冲行程（见产品选型中备注），并注意设定。
安装时，须注意牵引绳出线角度，即尽量使牵引绳由出线口至移动部位机构，在工作时直线滑动，尽量保持最小角度偏差（容许偏差±3°，每1000mm横走偏差不超过35mm），以确保测量精度及牵引绳之寿命。
长行程垂直安装时，推荐拉绳尺本体安装在下部，牵引绳向上牵引。
牵引绳为日本株式会社的钢丝绳，请勿使其受外力割伤，烧损，撞击等。
过量的粉尘、积屑、酸碱性环境足以破坏内部测量元器件，导致运转不顺畅、降低测量精度甚至过早损坏。
未安装于工作台或固定座前，请勿用手或其他物体将牵引绳拉出并让其瞬间自行弹回。
此举可能造成牵引绳断裂，伤害本体结构或人身安全。
常见位移传感器的使用方法和注意事项随着传感器应用领域的不断扩大，人们对其的需求也在逐渐加大，与此同时，对传感器的自身质量与性能就有了更高的要求，尤其是作为精确测试的位移传感器。
对于应用位移传感器来做研发的朋友来说，了解位移传感器使用方法及注意事项是十分必要的。
位移传感器的主要特性参数标称阻值：电位器上面所标示的阻值。
允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电位器的精度。
允许误差一般只要在±20%以内就符合要求,因为一般位移传感器是以分压的方式来使用,具体电阻的大小对传感器的数据采集没有影响.线性精度:直线性误差.此参数越小越好.寿命:导电塑料位移传感器都在200万次以上.重复精度:此参数越小越好.分辨率:位移传感器所能反馈的最小位移数值.此参数越小越好.导电塑料位移传感器分辨率为无穷小.位移传感器的使用方法:一般采用给位移传感器加上一个电压，利用其优良的平滑性，来检测输出电压(输出电阻改变输出电压)分压比。
(1)直线位移传感器的使用：美国TOM公司生产的精密直线位移传感器，是带有一个长的持续传导轨迹分压计型传感器，在控制和测量运用中，适合于绝对位移传感，其线性精度为士0.05%。
具有移动快，寿命长等特点，符合龙门式精密油压机的控制要求。
根据实际要求在油压机的主缸、液压垫上分别安装Kl下滑板式、KTC拉杆式直线位移传感器。
在一个半自动工作过程中，油压机的主缸、液压垫分别带动两只直线位移传感器移动，将采集到的两点模拟量值输入到FX2N-8AD，FX2N-8AD将此模拟输入数值(此时是电压输入)，转换成数字值，并且把他们传输到PLC主单元。
主缸、液压垫选用直线位移传感器的有效测量长度为500mm、400mm。
磁致伸缩位移传感器使用中的注意事项：磁致伸缩位移(液位)传感器，通过内部非接触式的测控技术精确地检测活动磁环的绝对位置来测量被检测产品的实际位移值的;该传感器的高精度和高可靠性已被广泛应用于成千上万的实际案例中根据供应商提供的资料，强调了本传感器在使用中必须注意的一些事项，除了上面所介绍的接线方面之外，在与液压油缸的装配中也有一些需要注意的问题：一是装配部位的加工尺寸，按照下图的公差要求加以控制。
传感器接线方法和图解传感器是一种能够感知、检测某种特定物理量并将其转换为可观测信号的装置。
在工业自动化控制系统中，传感器起着至关重要的作用，它们可以将各种物理量转换为电信号，如温度、压力、流量、液位等，从而实现对工艺参数的监测和控制。
因此，传感器的接线方法显得尤为重要。
一、传感器接线方法。
1. 传感器接线前需注意的问题。
在进行传感器接线前，首先要确保传感器的型号和规格与实际使用要求相符合。
其次，要对传感器的工作原理和特性有一定的了解，包括输入信号类型、输出信号类型、量程范围、安装方式等。
最后，要对接线电路进行合理设计，避免出现接线错误或短路等问题。
2. 传感器接线步骤。
（1）确定接线方式，根据传感器的类型和规格，确定合适的接线方式，包括电压输入、电流输入、模拟信号输入、数字信号输入等。
（2）接线前准备，在进行传感器接线前，要先准备好所需的接线工具和材料，如导线、端子、接线盒等。
（3）接线操作，根据传感器的接线图纸或说明书，按照正确的接线顺序进行接线操作，确保接线牢固、接触良好。
（4）接线测试，完成接线后，需进行接线测试，验证传感器的工作状态和输出信号是否正常。
二、传感器接线图解。
下面我们以温度传感器为例，介绍传感器接线图解：1. RTD温度传感器接线图解。
RTD（Resistance Temperature Detector）温度传感器是一种常用的温度测量传感器，其接线方法如下图所示：（插入RTD温度传感器接线图解）。
2. 热电偶传感器接线图解。
热电偶传感器是另一种常用的温度测量传感器，其接线方法如下图所示：（插入热电偶传感器接线图解）。
通过以上图解，我们可以清晰地了解传感器的接线方法，根据实际需求进行正确的接线操作。
总结，传感器的接线方法对于工业自动化控制系统至关重要，正确的接线方法可以保证传感器的正常工作，从而实现对工艺参数的准确监测和控制。
因此，在进行传感器接线时，务必认真阅读接线图纸或说明书，按照正确的接线步骤进行操作，确保接线的可靠性和稳定性。
线性位移传感器的使用教程线性位移传感器是一种常见的测量设备，用于测量物体在直线方向上的位移或位移速度。
它被广泛应用于工业自动化、机械工程、航空航天等领域。
本文将详细介绍线性位移传感器的基本原理、使用方法以及常见问题解答，帮助读者更好地理解和应用这一技术。
一、线性位移传感器的基本原理线性位移传感器基于变电容、光电、电磁感应等原理，通过测量电、光、磁信号的变化来确定位移的大小。
其中最常见的是电阻式线性位移传感器，它利用了电阻值与位移之间的一一对应关系。
电阻式线性位移传感器由感应器、可变电阻和信号处理器组成。
感应器将位移转化为电阻的变化，可变电阻根据电阻变化调节电压或电流信号，信号处理器将调整后的信号转化为数字信号或模拟信号输出。
二、线性位移传感器的使用方法1. 安装传感器：将线性位移传感器固定在测量物体上。
注意确保传感器与被测物体之间没有杂物或摩擦，以免影响测量精度。
接线时要注意保持电缆整洁，避免过长或过短。
2. 参数设置：根据具体需求，设置传感器的工作参数，如量程范围、输出方式、响应时间等。
大多数传感器都提供了参数设置的接口或按钮，可以通过用户手册进行操作。
3. 信号接收：将传感器的信号接收模块与计算机或监控设备相连。
一般情况下，传感器的输出信号是模拟信号，需要通过模数转换器将其转换为数字信号，以便进一步处理和分析。
4. 数据分析：将传感器输出的数据导入计算机软件或数据采集系统，进行数据分析和处理。
根据需求，可以使用统计软件、自定义算法等方法进行数据处理，得出位移值、位移速度等相关结果。
三、线性位移传感器的常见问题解答1. 为什么需要校准传感器？由于传感器在使用过程中可能会受到外界干扰或存在一定的漂移现象，因此需要对传感器进行校准。
校准可以修正传感器的误差，提高测量的准确性和可靠性。
2. 如何进行传感器的校准？传感器的校准需要使用标准样品或校准仪器。
通过将标准样品与传感器进行比对，确定修正系数，使得传感器输出的信号与实际位移相吻合。
1、直线位移传感器（俗称电子尺），供电电压一般在5v——36v为宜，不要超过36v，否则容易烧坏线路。
2、供电电压要稳定，工业电源要求±0.1%的稳定性，比如基准电压10v，允许有±0.01v的波动，否则，会导致显示的较大波动。
如果这时的显示波动幅度不超过波动电压的波动幅度，直线位移传感器（电子尺）就属于正常。
3、供电电源要有足够的容量，如果电源容量太小，容易发生如下情况：合模运动会导致射胶直线位移传感器（电子尺）显示跳动，或熔胶运动会导致合模电子尺的显示波动。
特别是电磁阀驱动电源于电子尺供电电源在一起时容易出现上述情况，严重时可以用万用表的电压档测量到电压的波动。
如果在排除了静电干扰、高频干扰、对中性不好的情况下仍不能解决问题，也可以怀疑是电源的功率偏小。
4、不能接错直线位移传感器（电子尺）的三条线，1#、3#线是电源线，2#是输出线除1#、3#线电源线可以调换外，2#线只能是输出线。
上述线一旦接错，将出现线性误差大，控制精度差，容易显示跳动等现象。
如果出现控制非常困难，就应该怀疑是接错线。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关传感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
