超高层消防给水系统及控制要求

超高层建筑给排水及消防设计要点分析摘要：超高层建筑对给排水及消防系统要求极高，其设计难度较大。

为增强设计方案的科学性与合理性，保障超高层建筑给排水正常与消防安全，本文结合某超高层建筑项目，重点就给排水系统中的给水方式、消防系统中的消火栓、自动喷水灭火系统的设计要点进行了分析。

关键词：超高层；给排水；转输水箱，消防设计一、工程概况本项目总建筑面积约24万m2。

含地下三层地下室，功能为汽车库，其中地下2、3F部分区域为人防。

地下室总建筑面积约6万m2，机动车停车数960辆，非机动车停车数1200辆，建筑埋深12.35m。

1#楼主楼为办公，裙房为商业、餐饮，总建筑面积约9.7万m2，总层数42F，总高度211.66m。

其中12F、21F、30F、39F为避难层。

此外，2#塔楼主楼为办公，裙房为商业，总建筑面积7.5万m2，3#、4#、5#楼为商业、餐饮，总建筑面积1.06万m2。

以本项目最高楼1#楼为例分析相关设计要点。

二、超高层建筑给排水系统设计要点1.生活给水系统⑴本项目生活用水采用分区供水，B3~3F由市政给水直供，最不利用水点压力不低于0.10MPa，各用水点水压大于0.20MPa时设置支管减压阀。

（注：当市政压力不稳定或停水时，无法保证1~3F生活用水，由上部第一个避难层内生活水箱供给）。

分区如下：1区（1F~9F）由12F避难层生活水箱D重力供给；2区（10F~18F）由21F避难层生活水箱C重力供给；3区（19F~27F）由30F避难层生活水箱B重力供给；4区（28F~36F）由39F避难层生活水箱A重力供给；5区（37F~RF）由39F避难层生活水箱A+变频设备加压供给。

⑵生活水箱D和生活水箱C补水由设置在B1层的生活泵房1内的生活水箱1和两组转输泵提供（一组供12F避难层生活水箱D、一组供21F避难层生活水箱C）。

生活水箱B和生活水箱A补水由设置在21F避难层的生活水箱C和两组转输泵提供（一组供30F避难层生活水箱B、一组供39F避难层生活水箱A）。

超高层建筑消防给水系统设计要点摘要：本文主要探讨列举了超高层建筑中消防系统的设计，主要包括消防中的消火栓给水系统、自动水灭火系统、气体灭火系统。

其中重点探讨关于超高层消火栓及自动喷淋系统的分区、以及供水方式。

关键词：超高层建筑消火栓系统自动喷水灭火系统分区供水气体灭火1 前言随着我国经济水平以及城镇化水平的提高，经济发达城市的超高层建筑的建设也逐渐增多。

由于消防车的供水高度有限，对于这些超高层建筑，消防车扑救火灾已经无能为力；另一方面消防队员登临起火地点的时间比较长。

为此超高层建筑火灾扑救应完全立足于自救，自救主要依靠室内消防给水系统，特别是自动喷水灭火系统。

因此可靠的消防给水系统就显得尤为重要。

2 以广东某超高层项目为例简述消防系统的设计2.1项目概况该项目为1栋230m的超高层公建，地上51层、地下4层，共设4个避难层分别为12层、23层、34层及43层。

电房设置于23层、43层及地下车库内，屋面设置有配电间。

建筑内设有3层通高、高度15m的宴会大厅、办公区域、酒店区域。

2.2消防系统的设计根据《建筑设计防火规范》的相关条文规定，该建筑设置以下消防系统：消火栓给水系统、自动喷水灭火系统、大空间智能水泡系统、气体灭火系统、建筑灭火器系统。

2.2．1 消防给水系统本建筑采用下部楼层常高压、上部楼层临时高压的消防给水系统。

分别于负一层、二十三层避难层设置转输水池，在屋顶设备房上方设置高位消防水池，采用转输水池串联加压。

具体消防供水方案设计如下：消防转输用水和室外消火栓用水合用消防水池设置于地下车库负一层，消防水池有效容积V1=室外消火栓用水量+转输水量=40×3600×3÷1000+100=532m3。

消防水池按照规范要求分为两格，消防转输泵、室外消火栓泵合用泵房设置于负二层以减少消防水池无效水深。

负二层转输泵将水加压提升至二十三层中间转输水池，中间转输水池分两格，总有效容积60m3；再通过中间转输泵加压提升至屋顶消防水池，有效容积V2=室内消火栓用水量+自动喷淋用水量=40×3600×3÷1000 + 45×3600×1÷1000 =594 m3。

一般高层住宅楼消防设施配置要求住宅建筑分高层和单多层，建筑高度不大于27m的住宅建筑为单多层；高层又分一类和二类，建筑高度大于54m的住宅建筑为一类，建筑高度大于27m，但不大于54m的住宅建筑为二类。

建筑高度超过100m的高层建筑称为超高层建筑。

一般一类高层住宅消防设施有以下配置要求：1)室外消火栓给水系统配置。

2)室内消火栓给水系统配置。

3)自动喷水灭火系统配置。

4)泵房、消防水池和水箱配置。

5)火灾自动报警系统配置。

6)防排烟系统配置。

7)消防电梯配置。

8)应急照明和疏散指示标志配置。

9)建筑灭火器配置。

（一）高层建筑必须设置室外消火栓给水系统。

其室外消防用水量不应小于40L/s。

室外消火栓的数量应经计算确定，每个室外消火栓的用水量为10～15L/s，应设2～3个室外消火栓。

室外消火栓给水管网应布置成环状，其进水管不宜少于两条。

室外消火栓应沿高层建筑均匀布置，距楼的距离宜为5～40m，距路边的距离不宜大于2m，与被保护对象的距离不应大于150m。

（二）高层建筑必须设置室内消火栓给水系统。

室内消火栓用水量不应小于40L/s，同时使用消防水枪数不应少于8支，每根竖管最小流量为15L/S。

室内消火栓系统采用临时高压给水系统，消防管网应布置成环状，包括设备层在内的各层均应设置室内消火栓。

消火栓应设置在走廊、楼梯间及其休息平台和前室明显易于取用的地点。

室内消火栓的布置应满足同一平面2支消防水枪的2股充实水柱同时到达任何部位的要求，消火栓栓口动压不应小于0.35MPa,且消防水枪充实水柱应按13m计算。

室内消火栓的间距不应大于30m，消火栓栓口距地面宜为 1.1m，消火栓口栓口出水方向宜向下或与设置消火栓的墙面相垂直，消火栓口的出水压力不应大于0.5MPa，当大于0.7MPa时，必须设置减压设装置。

因该建筑采用临时高压给水系统，在屋顶应设置储水量不小于18m3的高位水箱。

应采用同一型号规格DN65室内消火栓，配置公称直径为65 MM的有内衬里且长度不宜超过25M的消防水带。

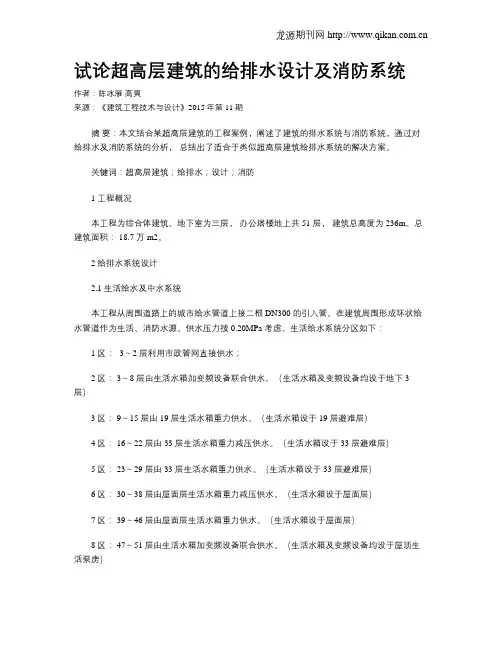

试论超高层建筑的给排水设计及消防系统作者：陈冰雁高爽来源：《建筑工程技术与设计》2015年第11期摘要：本文结合某超高层建筑的工程案例，阐述了建筑的排水系统与消防系统，通过对给排水及消防系统的分析，总结出了适合于类似超高层建筑给排水系统的解决方案。

关键词：超高层建筑；给排水；设计；消防1 工程概况本工程为综合体建筑。

地下室为三层，办公塔楼地上共51 层，建筑总高度为236m。

总建筑面积： 18.7 万m2。

2 给排水系统设计2.1 生活给水及中水系统本工程从周围道路上的城市给水管道上接二根DN300 的引入管。

在建筑周围形成环状给水管道作为生活、消防水源。

供水压力按0.20MPa 考虑。

生活给水系统分区如下：1 区： -3～2 层利用市政管网直接供水；2 区： 3～8 层由生活水箱加变频设备联合供水。

（生活水箱及变频设备均设于地下3 层）3 区： 9～15 层由19 层生活水箱重力供水。

（生活水箱设于19 层避难层）4 区： 16～22 层由33 层生活水箱重力减压供水。

（生活水箱设于33 层避难层）5 区： 23～29 层由33 层生活水箱重力供水。

（生活水箱设于33 层避难层）6 区： 30～38 层由屋面层生活水箱重力减压供水。

（生活水箱设于屋面层）7 区： 39～46 层由屋面层生活水箱重力供水。

（生活水箱设于屋面层）8 区： 47～51 层由生活水箱加变频设备联合供水。

（生活水箱及变频设备均设于屋顶生活泵房）2.2 热水系统2 层食堂操作间由设置于地下1 层锅炉房的2台全自动燃气热水器供应热水。

系统采用机械循环，设置热水循环泵。

其余卫生间内热水均采用分散式热水系统。

采用电热水器供应热水。

2.3 生活污废水系统室内排水采用污、废分流制，所有生活污废水立管均设置专用通气立管。

3 消防工程设计3.1 消火栓给水系统本工程室内、外消火栓系统用水量分别为40L/S、30L/S。

本工程室内消火栓系统设3 个区： 1 区（地下3 层～19 层）， 2 区（20～33 层）， 3 区（34～51层）。

科学论坛幸福生活指南 2019年第28期181幸福生活指南消防给水系统的联动控制与自动化要求陈永强 盖金玉沈阳国电泓大安全技术有限公司 辽宁 沈阳 110000摘 要：消防给水系统的运行工况与其联动控制密切相关，简单回顾了消防给水系统设计的运行工况和消防泵的联动控制要求关系，介绍了消火栓给水系统中消防泵联动控制的逻辑关系，并提出了消防给水系统的自动化需达到的要求。

关键词：消防给水系统自动化；消防给水泵；联动控制引言 作为火灾救援的重要设施，消防给水系统的重要性不言而喻，而超高层建筑(建筑高度＞100m)由于高度高，人员相对密集，一旦发生火灾等事故，安全疏散救援难度倍增。

所以消防联动及灭火系统的动作可靠性应得到有效保证，为灭火救援提供保障。

超高层建筑有多种消防给水系统，应准确把握与之对应的火灾自动报警系统的联动设计，根据系统形式的控制要求、各系统设备特点进行针对性的设计，才能使各系统做到无缝衔接、准确动作、各司其职。

1、消防给水系统的联动控制逻辑关系 1.1稳高压消防给水系统 稳高压消防给水系统是综合性的现代化的消防系统，它能够为消防用水提供稳定持续的稳定压力及供水压力。

该系统通常分为室内和室外两种给水系统。

我国以往主要使用的是临时性的稳高压给水系统。

随着技术的进步和消防标准的提高，目前在一些建筑的设计施工中加入了消防系统的设置要求，在建设消防系统时必须为消防水泵设置稳压泵、稳压罐以及消防泵。

稳压管的容积应根据实际需要确定，如果是室内的消防栓的给水系统或自动的喷水系统，稳压罐的容积不能小于50升；如果是二者结合使用的消防系统，稳压罐的容积还应相应的增加。

稳压泵所使用的供水管道的直径不能小于5厘米。

为了保证稳高压给水设备的压力，应在供水管网的最高点设置自动的排气阀。

1.2自动喷水灭火系统与消火栓系统不同，自动喷水灭火系统由设在报警阀延时器后的压力开关直接联锁自动启动消防泵。

对于自动喷水灭火系统的消防泵联动控制，预作用、雨淋系统和水幕系统应配套设置火灾自动报警系统;雨淋系统和水幕系统可配套设置传动管系统。

高层民用建筑消防给排水设计要点发布时间：2022-08-28T03:33:07.762Z 来源：《建筑实践》2022年第41卷8期作者：杜繁华1 付然菲2[导读] 消防给排水作为现代民用建筑工程中的重要组成部分，其设计质量直接影响建筑物的各项功能，杜繁华1 付然菲2青岛北洋建筑设计有限公司临沂分公司山东临沂 276000摘要：消防给排水作为现代民用建筑工程中的重要组成部分，其设计质量直接影响建筑物的各项功能，并涉及居民生命财产安全。

通过科学开展建筑消防给排水工作，可减少建筑火灾事故造成的损失，持续提高民用建筑设计水平。

文章对高层民用建筑消防给排水设计要求及要点进行分析，为同类工程提供设计参考。

关键词：高层民用建筑；消防给排水设计；要点分析1超高层建筑概述1.1超高层建筑给排水设计的问题1.1.1超高层建筑室内消防系统的给水设计超高层建筑室内消防系统的给水设计特点不仅体现在每栋建筑设计不同，还体现在每栋“因地制宜”的给水设计特点。

目前，业界比较普遍的有串联加压供水系统和重力流供水系统，这两种供水系统在建筑高层建设中各占一半。

因这两个系统各有优势，建筑设计决于可靠性和与其他专业的协调性。

1.1.2消防中转水箱和减压水箱位置消防水输送罐和减压罐安装在建筑物的避难楼层或设备楼层。

避难楼还设有给水、排水、暖通、空调、电气设备需要设置的区域。

因此，在满足消防规范要求的前提下，尽量减少消防水箱所占用的地方面积，在避难楼层或设备楼层仔细检查专业管道布设和设备布局。

1.2超高层建筑的特点超高层工程的特点主要是高度高、人员密集、火灾风险高、人员撤离难、管路系统压力要求高、消防难度大等。

同时，由于超高层建筑物建设投入大、施工人员多、功能复杂，水暖电专业的管线、电路系统种类繁多，不仅给工程建筑的消防安全增加了难度，也给建筑各方面实施带来了困难。

同时，还有很多问题难以妥善解决，比如安全、内部交通、环境、能耗等。

因此，在工程设计方面，超高层建筑设计是一项技术含量高、工程规模大、设计周期长的复杂系统工程，对建筑、结构、给排水、暖通、电气等专业的要求较高。

超高层民用建筑消防给水方式分析
摘要：对于高度超过100 m的超高层，介绍三种常见的消防给水方式：串联加压给水、一次加压减压（减压阀）给水、高位水箱重力给水方式。

一，一次加压减压（减压阀）给水方式——不设避难层的超高层住宅或建筑高度在150m 左右的其他建筑。

A，地下室设置消防水池和消防主泵。

消防主泵的供水压力满足整栋建筑供水要求。

消防给水分为几个区，每个区有给水主管设不同见压制的减压阀供水。

B，屋顶设置消防水箱和稳压泵，提供火灾初期消防用水。

C，在消防车供水压力范围内的消防分区，分别设置消防水泵接合器。

特点：系统较安全，竞技性较高。

二，串联加压给水方式——设置中间设备层的超高层建筑。

推荐
A，地下室设置消防水池和转输泵
B，中间设备层设置转输水箱和消防主泵。

C，屋顶设置消防水箱和稳压泵。

消防水池储存一次火灾的消防用水量；转输水箱储存15~30分钟消防用水量，且有效容积不宜小于60m³；整栋建筑分重力供水区（低区）和加压供水区（高区）；低区由转输水箱重力供水，高曲友中间设备层消防主泵加压供水；屋顶消防水箱提供高区火灾初期消防用水。

特点：系统经济性最高，安全可靠性相对较差。

三，高位水箱重力给水方式——建筑高度超过250m的超限高层建筑。

A，屋顶设置大型消防水池和消防泵房。

屋顶消防水池储存一次火灾消防水量，通常在500m³以上。

除最高基层采用消防泵加压供水外，其他楼层均采用屋顶水箱重力供水。

特点：安全可靠性最高，经济性较差。

（建筑高度小于200m的建筑不宜广泛采用）。

谈超高层建筑给排水及消防设计【摘要】在建筑工程领域，超高层建筑常指的是建筑高度超过100米的建筑。

随着社会经济的发展，人民的生活水平日益提高，伴随着一系列超高层建筑的出现，居民对建筑的性能要求也越来越高，在注重整个建筑的舒适的同时，更加注重住宅建筑的性能，因此，在给排水和消防设计过程中，如何让整个高层建筑的性能更好的满足居民的不同需求，是越来越多的建筑商和开发商所要重视的，而在实现高层建筑设计施工的过程中，高层建筑的给排水工程和消防设计，更密切的关系到居民的日常生活的点点滴滴，关系到居民的切身利益。

笔者将结合多年的建筑工程给排水和消防设计经验，并提出建筑给排水和消防设计的方案。

【关键词】超高层建筑，给排水，消防设计，分析探讨中图分类号：[tu208.3] 文献标识码：a 文章编号：一、前言在笔者建筑工程给排水消防设计经验中，某项目值得一提。

该项目净用地面积为23 171.17 ㎡。

地块用地边线较不规整，呈不规则梯形状。

该社区是集娱乐，休闲，居住等功能为一体的生态住宅社区。

该小区由若干低密度住宅和若干高密度高层住宅组成，本文介绍了由笔者设计的该住宅小区的一栋43层超高层给排水及消防给水系统的设计，并提出一些设计体会。

二、超高层建筑给排水和消防设计1.给水部分水源为中北东路一条dn600mm现状给水管，市政水压为0．25 mpa。

生活给水系统竖向分区的供水方式如下：根据规范要求进入每户的用水点的静水压力不能超过0．35 mpa，加上该栋楼为超过100 m 的超高层住宅，考虑到高区部分用水点的平衡性及安全性，故将整栋楼分为两个大的区域进行供水，21层及21层以下采用生活变频泵供水，22层及其上面部分采用屋顶生活水箱供水的方式。

有些设计人员在给超高层住宅进行给水分区时，往往喜欢考虑将100 m以下的住宅全部采用变频泵供水，这往往增加了高区部分供水的不稳定性，同时由于超高层住宅都会考虑设置屋顶生活水箱，何不利用屋顶生活水箱的供水安全性及稳定性，将整栋楼进行合理分区，以确保整栋大楼供水的安全性及合理性。
