超实用PLC编程入门教程PLC（可编程逻辑控制器）是一种用于自动化控制的电子设备，广泛应用于工业自动化、楼宇自动化、交通控制等领域。

对于初学者来说，掌握PLC编程的基本概念和技巧至关重要。

本教程将帮助你从零开始，逐步掌握PLC编程的使用方法。

一、PLC概述1. 定义：PLC是一种用于工业自动化控制的电子设备，可以通过编程来实现对各种生产过程的自动化控制。

2. 应用：PLC广泛应用于工业自动化、楼宇自动化、交通控制等领域，如生产线自动化、电梯控制、交通信号灯控制等。

3. 优势：PLC具有可靠性高、稳定性好、易于编程和维护等优点，是现代工业自动化控制的首选设备。

二、PLC编程语言1. 梯形图（Ladder Diagram）：梯形图是一种图形化的编程语言，类似于电气控制电路图。

它使用继电器、接触器等符号来表示逻辑关系，易于理解和编写。

2. 指令表（Instruction List）：指令表是一种文本化的编程语言，使用特定的指令来表示逻辑关系。

它具有更高的灵活性和可读性，适用于复杂的控制逻辑。

3. 功能块图（Function Block Diagram）：功能块图是一种图形化的编程语言，使用功能块来表示逻辑关系。

它具有模块化的特点，便于编写和维护复杂的控制程序。

三、PLC编程环境1. 选择合适的PLC编程软件：根据PLC型号和品牌，选择合适的编程软件。

常见的编程软件有Siemens STEP 7、Mitsubishi GX Developer、Rockwell RSLogix等。

2. 安装和配置编程软件：按照软件的安装指南，将编程软件安装到计算机上，并配置好与PLC的通信参数。

3. 创建新项目：在编程软件中创建新项目，选择PLC型号和配置参数，并设置项目名称和保存路径。

四、基本编程技巧1. 理解输入/输出：在PLC编程中，输入/输出是控制逻辑的核心。

理解输入/输出的概念，并正确地配置它们，是编写有效控制程序的关键。

S7-300与S7-200PLC之间的PROFIBUS DP通讯1，硬件1,S7-315-2DPPLC一台2，S7-200PLC+EM277模块一台3，DP线+DP头〔做好的〕一条。

1，I/O分配2台PLC通过PORTO〔通讯口〕口实现互相PROFIBUS DP通讯，功能为A机124.0控制B机Q0.0，I124.1控制Q0.1。

B机I0.0控制A机Q124.2，I0.1控制Q124.3。

如图PLC200(B) 300(A) EM2772，组态S7-300硬件组态1.启动STEP 7 V5.3编程软件：〔1〕双击打开STEP 7〔2〕如以下图所示打开STEP 7图2.1.1 打开STEP 7编程软件2.新建项目〔1〕根据STEP 7向导新建项目图2.1.2 STEP 7向导新建项目按【下一步】出现以下图：图2.1.3 为项目选择CPU类型图选择您对应项目的CPU类型，如果发现您的CPU315找不到相应的定货号〔，因此根据“STEP 7向导新建项目”无法创建项目，单击“取消”。

〔2〕软件〔SIMATIC Manager〕界面新建项目①双击新建项目②【文件】→【新建】，如图：图2.1.4 新建项目操作图为新建项目命名：图2.1.5 项目命名窗口右击项目名称【300与200通讯】→选中【插入新对象】→单击【SIMATIC 300站点】，③硬件组态➢右击“”→单击【打开对象】进入硬件组态界面如图2.1.6所示。

➢双击“”→双击“”进入硬件组态界面如图2.1.6所示。

图2.1.7 硬件组态界面➢根据S7-300主机的组合进行硬件组态〔电源PS307 5A〕：✧选择S7-300导轨：RACK-300中的Rail✧选择电源模块PS307〔有配置时〕✧选择CPU主机〔CPU右边可以安装不超过八个模块SM、FM、CP〕✧选择数字量输入输出〔如CPU主机没带时，需要组态〕✧选择其他扩展模块图2.1.8 Rail机架〔三〕安装EM277 PROFIBUS-DP模块GSD文件系统采用PROFIBUS DP通讯，S7-300作为主站，S7-200作为从站，其中数据由通过EM277 PROFIBUS-DP进行交换。

西门子PLC培训教程2024(全)目录CONTENCT •PLC基础知识•西门子PLC硬件组成及选型•西门子PLC软件编程环境搭建•基本指令集与程序结构设计•高级功能应用与扩展•故障诊断与排除技巧分享01PLC基础知识PLC定义与发展历程PLC定义可编程逻辑控制器（Programmable Logic Controller，PLC）是一种数字运算操作的电子系统，专为在工业环境下应用而设计。

发展历程从1960年代末期的初创阶段，到1970年代中期的成熟阶段，再到1980年代以后的高速发展阶段，PLC技术不断革新，应用领域也不断扩展。

PLC工作原理及特点工作原理PLC采用循环扫描的工作方式，即按照用户程序存储器中存放的先后顺序逐条执行指令，直到程序结束，然后重新返回第一条指令，开始下一轮新的扫描。

特点PLC具有可靠性高、抗干扰能力强、编程简单、易于维护等特点。

此外，PLC还具有丰富的I/O 接口模块和强大的通信功能，可方便地与其他设备进行数据交换。

西门子（Siemens ）欧姆龙（Omron ）三菱（Mitsubishi ）罗克韦尔（Rockwell ）常见PLC 品牌与型号介绍作为全球知名的电气和自动化解决方案提供商，西门子PLC 以其高性能、稳定性和广泛的应用领域而著称。

常见型号有S7-200、S7-300、S7-400等。

欧姆龙PLC 以其紧凑的设计、高速的处理速度和丰富的功能而备受赞誉。

常见型号有CP1H 、CP1L 、CJ2M 等。

三菱PLC 以其高性能、低价格和广泛的应用领域而深受用户喜爱。

常见型号有FX3U 、FX5U 、Q 系列等。

罗克韦尔PLC 以其强大的处理能力、灵活的编程方式和广泛的应用领域而著称。

常见型号有MicroLogix 、ControlLogix 、CompactLogix 等。

02西门子PLC硬件组成及选型CPU模块功能与选型方法CPU模块功能作为PLC的核心部件，CPU模块负责执行用户程序、处理数据、控制输入输出等操作，直接影响PLC的性能和速度。

从零基础自学PLC入门教程(一)PLC（可编程逻辑控制器）技术已经在工业自动化领域得到广泛应用，成为了工业自动化控制的核心之一。

但是，对于初学者来说，学习PLC 却是一个比较困难的过程。

那么，如何从零基础开始自学PLC呢？下面是本文的具体分析。

一、了解PLC的基本概念和工作原理PLC的工作原理是以数字信号的输入和输出为基础的。

对于初学者而言，了解PLC的基本概念和工作原理是必不可少的。

简单的说，PLC的输入是通过传感器来实现的，而输出则会控制执行器的运动。

因此，我们需要学习PLC的输入输出的基本原理和常用的PLC传感器及执行器。

二、学习PLC的编程语言PLC编程语言有多种，但是Ladder和SFC是最常用的两种。

Ladder语言的语法结构类似于电气图，很容易理解和掌握。

SFC语言则适用于更加复杂的控制程序，需要学习的知识和门类就比较多了。

因此，初学者可以首先学习Ladder语言并掌握其基本语法，从而逐渐掌握更复杂的PLC编程语言。

三、选择适合的PLC编程软件和硬件平台PLC编程软件和硬件平台是PLC学习的重要组成部分。

因此，在学习PLC的过程中，需要选择适合自己的编程软件和硬件平台。

国内比较流行的PLC编程软件有3S-Smart Software Solutions GmbH的CoDeSys、西门子的Step7和欧姆龙的CX-Programmer等。

硬件平台方面，初学者可以选择一些较为基础的PLC型号，例如欧姆龙的CP1H、西门子的S7-200等。

四、多实践，多思考，多交流PLC技术作为一种实用性很强的技术，学习过程中实践极为重要。

因此，多做PLC编程的实验，才能掌握PLC编程的技巧和方法，理解系统结构和执行过程。

同时，要多思考，多与人交流，就可以更好地提高PLC 编程的能力。

以上就是从零基础自学PLC入门教程的主要内容。

初学者可以结合自身的需求和理解能力，按照上述四点来进行PLC学习。

相信通过不断的努力和练习，可以掌握PLC编程技术，成为一个合格的PLC程序员。

PLC编程入门教程 plc编程入门
PLC编程入门教程 plc编程入门所属栏目:plc编程入门 > 兴趣爱好
PLC初级培训
第一章电气系统及PLC简介
一、设备电气系统结构简介设备电气系统一般由以下几部分组成
1、执行机构:执行工作命令
陶瓷行业中常见的执行机构有:电动机(普通、带刹车、带离合)、电磁阀(控制油路或气路的通闭完成机械动作)、伺服马达(控制调节油路、气路的开度大小)等。

2、输入元件:从外部取入信息
陶瓷行业中常见的输入元件有:各类主令电器(开头、按扭)、行程开关(位置)、近接开关(反映铁件运动位置)、光电开关(运动物体的位置)、编码器(反映物体运动距离)、热电偶(温度)、粉位感应器粉料位置)等。

控制中心:记忆程序或信息、执行逻辑运算及判断
常见控制中心部件有各类PLC、继电器、接触器、热继电器、等。

电源向输入元件、控制中心提供控制电源;向执行机构提供电气动力。

二、简单的单台电动机电气系统
例:一台星——角启动的鼠笼式电动机的电气系统
1、一次线路图
2、二次线路图
1牛bb文章网欢迎您转载。

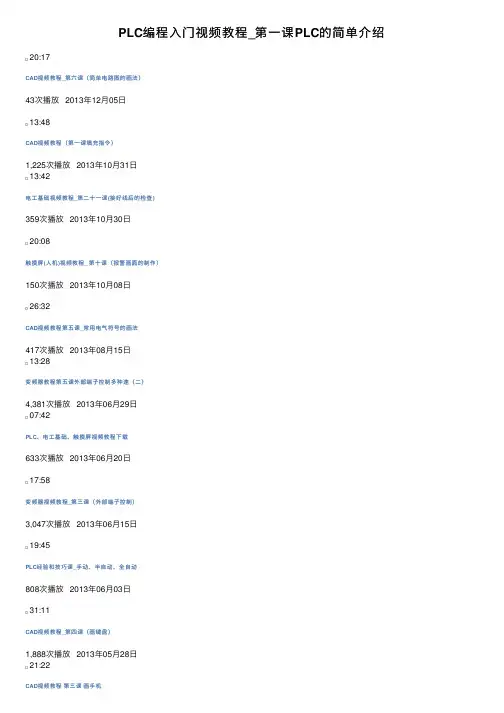

PLC编程⼊门视频教程_第⼀课PLC的简单介绍 20:17CAD视频教程_第六课（简单电路图的画法）43次播放 2013年12⽉05⽇13:48CAD视频教程（第⼀课填充指令）1,225次播放 2013年10⽉31⽇13:42电⼯基础视频教程_第⼆⼗⼀课(接好线后的检查)359次播放 2013年10⽉30⽇20:08触摸屏(⼈机)视频教程_ 第⼗课（报警画⾯的制作）150次播放 2013年10⽉08⽇26:32CAD视频教程第五课_常⽤电⽓符号的画法417次播放 2013年08⽉15⽇13:28变频器教程第五课外部端⼦控制多种速（⼆）4,381次播放 2013年06⽉29⽇07:42PLC、电⼯基础、触摸屏视频教程下载633次播放 2013年06⽉20⽇17:58变频器视频教程_第三课（外部端⼦控制）3,047次播放 2013年06⽉15⽇19:45PLC经验和技巧课_⼿动、半⾃动、全⾃动808次播放 2013年06⽉03⽇31:11CAD视频教程_第四课（画键盘）1,888次播放 2013年05⽉28⽇21:22CAD视频教程第三课画⼿机CAD视频教程第三课画⼿机2,977次播放 2013年04⽉17⽇17:53CAD视频教程第⼆课基本⼯具的使⽤3,428次播放 2013年04⽉15⽇19:59CAD视频教程_第⼀课了解CAD3,375次播放 2013年04⽉15⽇55:37PLC视频教程_经验和技巧课_模拟量输⼊编程713次播放 2013年03⽉23⽇31:27变频器视频教程_第三课_端⼦控制参数设定和接线3,445次播放 2013年03⽉14⽇24:38变频器视频教程_第⼆课_艾默⽣变频器⾯板控制讲解4,872次播放 2013年03⽉13⽇11:37变频器视频教程_第⼀课（变频器的简单介绍）5,079次播放 2013年03⽉05⽇48:48PLC编程视频教程_经验和技巧课（编程要注意的问题）376次播放 2013年03⽉01⽇07:56正式学员如何下载1,159次播放 2013年01⽉29⽇39:10触摸屏（⼈机）视频教程_第九课（温控模块、触摸屏、PLC通.. 264次播放 2013年01⽉26⽇20:31电⼯基础视频教程_第⼆⼗课（电⽓维修实际的例⼦）492次播放 2013年01⽉24⽇23:47电⼯基础视频教程_第⼗九课（万⽤表、钳形电流表的使⽤技巧.. 596次播放 2013年01⽉24⽇25:12PLC编程经验和技巧课_台达资料下载和PLC接线1541次播放 2013年01⽉19⽇25:53触摸屏（⼈机）视频教程_第⼋课（伺服定位画⾯编写2）95次播放 2013年01⽉14⽇48:09触摸屏（⼈机）编程视频教程_第七课（伺服定位画⾯编写1）167次播放 2013年01⽉12⽇43:46电⼯基础视频教程_第⼗七课（电⽓设计实例4）277次播放 2013年01⽉09⽇47:45PLC编程视频教程_经验和技巧课（伺服定位讲解）499次播放 2013年01⽉08⽇23:21电⼯基础视频教程_第⼗⼋课（电⽓设计实例5）318次播放 2013年01⽉08⽇45:50电⼯基础视频教程_第⼗六课（电⽓设计实例3）401次播放 2013年01⽉07⽇37:20电⼯基础视频教程_第⼗五课(电⽓设计实例2)516次播放 2013年01⽉04⽇33:35电⼯基础视频教程_第⼗四课（电⽓设计实例1）494次播放 2013年01⽉04⽇45:56触摸屏（⼈机）编程视频教程_第六课（PLC和触摸屏通信设置.. 325次播放 2013年01⽉02⽇38:53电⼯基础视频教程_第⼗三课（电⽓元件的选型）398次播放 2013年01⽉02⽇32:59电⼯基础视频教程_第⼗⼆课（常⽤电⽓元件详细讲解2）403次播放 2013年01⽉02⽇38:53电⼯基础视频教程_第⼗⼀课（常⽤的电⽓元件详细介绍）502次播放 2012年12⽉31⽇46:50电⼯基础视频教程_第⼗课(⼀般电路和故障判断)641次播放 2012年12⽉29⽇30:18触摸屏（⼈机）视频教程_第五课（简单的程序编写）243次播放 2012年12⽉27⽇38:29PLC编程视频教程_作业难点讲解_⾃动⼿动395次播放 2012年12⽉27⽇31:47PLC编程经验和技巧视频教程_定位指令的详细讲解410次播放 2012年12⽉21⽇45:32电⼯基础视频教程_第九课（往返运动控制）761次播放 2012年12⽉19⽇45:18电⼯基础视频教程_第⼋课（顺序、时间控制）991次播放 2012年12⽉19⽇14:11如何在东莞配电柜免费下载PLC视频教程和电⼯基础视频教程4,257次播放 2012年12⽉12⽇34:16PLC编程经验和技巧课_PLC控制步进电机（定位实例）550次播放 2012年12⽉11⽇39:10PLC从零开始_电⼯基础视频教程_第七课（简单的电路设计）1.88万次播放 2012年12⽉09⽇30:27PLC编程从零开始_电⼯视频教程_第六课（接线实操）1.87万次播放 2012年12⽉06⽇31:45PLC从零开始_电⼯基础视频教程_第五课（星三⾓形启动）1.55万次播放 2012年11⽉30⽇17:14触摸屏(⼈机)编程视频教程_第四课（指⽰灯）5,726次播放 2012年11⽉27⽇29:18电⼯基础视频教程_第四课（⾃锁、正反转电路）2.02万次播放 2012年11⽉23⽇16:42电⼯基础视频教程_第三课4,772次播放 2012年11⽉22⽇19:19PLC编程从零开始_电⼯基础视频教程_第三课（看懂基本电路）..2.03万次播放 2012年11⽉21⽇20:37PLC编程从零开始_电⼯基础_第⼆课（⼯⼚⽤电）1.98万次播放 2012年11⽉21⽇47:46PLC编程经验与技巧课_编码器准确定位589次播放 2012年11⽉09⽇33:00触摸屏（⼈机）编程视频教程_第三课5,042次播放 2012年11⽉07⽇30:16触摸屏（⼈机）编程视频教程_第⼆课（按钮⼀）7,786次播放 2012年11⽉05⽇15:29触摸屏（⼈机）编程视频教程_第⼀课（触摸屏的简介）8,724次播放 2012年11⽉04⽇13:07PLC编程从零开始_电⼯基础_第⼀课（电⼯基础的简介）1.46万次播放 2012年11⽉03⽇33:09PLC编程⾼级视频教程_第⼗九课（编码器的应⽤）374次播放 2012年10⽉30⽇19:15PLC编程⾼级视频教程_第⼆⼗课（如何灌程序）416次播放 2012年10⽉30⽇34:26PLC编程⾼级视频教程_第⼗七课（四则逻辑运算）332次播放 2012年10⽉29⽇21:43PLC编程⾼级视频教程_第⼗⼋课（循环位移指令）83次播放 2012年10⽉29⽇40:19PLC编程⾼级视频教程_第⼗六课（数据传送指令）367次播放 2012年10⽉26⽇52:24PLC编程⾼级视频教程_第⼗五课（主程序流指令）406次播放 2012年10⽉25⽇37:07PLC编程⾼级视频教程_第⼗四课295次播放 2012年10⽉10⽇33:33PLC编程⾼级视频教程_第⼗三课台达PLC软件简介308次播放 2012年10⽉09⽇30:49PLC编程⾼级视频教程_第⼗⼆课实战（分检好分配线）264次播放 2012年10⽉05⽇45:58PLC编程⾼级视频教程_第⼗⼀课实战（升降机控制）342次播放 2012年09⽉29⽇40:53PLC编程⾼级视频教程_第⼗课实战正反转控制374次播放 2012年09⽉29⽇40:59PLC编程⾼级视频教程_第⼋课实战（部件分配）434次播放 2012年09⽉29⽇17:36PLC编程⾼级视频教程第九课实战（不良部件的分检）335次播放 2012年09⽉29⽇35:42PLC编程⾼级视频教程_第七课实战（舞台装置）506次播放 2012年09⽉29⽇22:59PLC编程⾼级视频教程第六课实战（⾃动门控制）450次播放 2012年09⽉28⽇41:46PLC编程⾼级视频教程_第五课实例外加步进指令624次播放 2012年09⽉28⽇37:10PLC编程⾼级视频教程_第四课实例外加MOV、MUL指令728次播放 2012年09⽉28⽇41:35PLC编程⾼级视频教程_第三课实战实例外加MOV指令1,016次播放 2012年09⽉28⽇30:00PLC编程⾼级视频教程_第⼆课（实战信号按钮+应⽤指令）1,679次播放 2012年09⽉28⽇29:36PLC编程⾼级视频教程_第⼀课实战（传输带驱动，加⼀指令）.. 1,485次播放 2012年09⽉24⽇35:40PLC编程⼊门视频教程_第⼋课实战2.03万次播放 2012年09⽉21⽇53:34PLC编程⼊门视频教程_第七课基本指令的总结1.40万次播放 2012年09⽉20⽇41:35PLC编程⼊门视频教程第六课计时器、计数器、存储器1.85万次播放 2012年09⽉19⽇37:00PLC编程⼊门视频教程_第五课基本指令（3）2.38万次播放 2012年09⽉19⽇29:31PLC编程⼊门视频教程第四课基本指令（2）2.68万次播放 2012年09⽉18⽇37:26PLC编程⼊门视频教程_第三课基本指令（1）4.03万次播放 2012年09⽉17⽇04:58我受不了不的背叛1152次播放 2012年09⽉17⽇21:50PLC编程⼊门视频教程_第⼀课 PLC的简单介绍6.57万次播放 2012年09⽉15⽇。

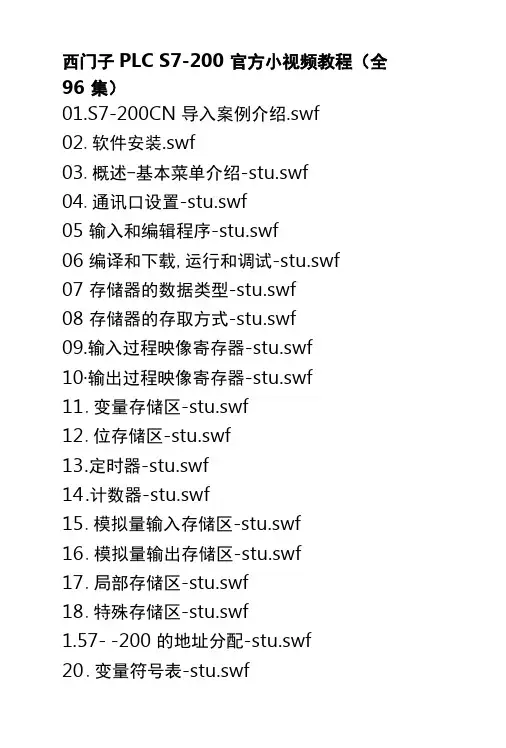

西门子PLC S7-200官方小视频教程（全96集）01.S7-200CN导入案例介绍.swf02.软件安装.swf03.概述-基本菜单介绍-stu.swf04.通讯口设置-stu.swf05输入和编辑程序-stu.swf06编译和下载,运行和调试-stu.swf07存储器的数据类型-stu.swf08存储器的存取方式-stu.swf09.输入过程映像寄存器-stu.swf10∙输出过程映像寄存器-stu.swf11.变量存储区-stu.swf12.位存储区-stu.swf13.定时器-stu.swf14.计数器-stu.swf15.模拟量输入存储区-stu.swf16.模拟量输出存储区-stu.swf17.局部存储区-stu.swf18.特殊存储区-stu.swf1.57--200 的地址分配-stu.swf20.变量符号表-stu.swf21.交叉引用-stu.swf22.数据块使用的一般规则-stu.swf23.数据块的编辑-stu.swf24.数据块的下载-stu.swf25.使用状态表1-stu.swf26.使用状态表2-stu.swf27.标准位逻辑指令-stu.swf28.立即位逻辑指令-stu.swf29.置位复位指令-stu.swf30.其它指令-stu.swf31.接通延时定时器-stu.swf32.断开延时定时器-stu.swf33.保持型接通延时定时器-stu.swf34.力口计数-stu.swf35.减计数-stu.swf36.力口减计数-stu.swf37.整数比较-stu.swf38.双整数比较-stu.swf39.实数比较-stu.swf40.字节比较-stu.swf41.BCD码与整数的转换-stu.swf42.BCD码与整数的转换应用举例-stu.swf43.ASCII码与十六进制数的转换-stu.swf44.ASCII码与整数、双整数、实数的转换-stu.swf45.ASQI码与十六进制数、整数、双整数、实数的转换应用举例-Stu.swf46.字符串转换指令-stu.swf47.字符串转换指令应用举例-stu.swf48.整数、双整数、实数之间的转换-stu.swf49.整数、双整数、实数之间的转换应用举例-stu.swf50.编码指令-stu.swf51.译码指令-stu.swf52.段码指令-stu.swf53.单个数据传送指令-stu.swf54.块数据传送指令-stu.swf5 5.其它传送指令-stu.swf56移位指令-stu.swf57彳盾环移位指令-stu.swf58.整数计算指令-stu.swf59.整数运算指令应用举例-stu.swf60.基本浮点数计算指令-stu.swf61.浮点数函数指令-stu.swf62.浮点数函数指令应用举例-stu.swf63.逻辑运算指令-stu.swf64.逻辑运算指令应用举例-stu.swf65.不带参数子程序-stu.swf66.局部变量的使用-stu.swf67.带参数子程序l-stu.swf68.带参数子程序2-stu.swf69.指令库的使用-stu.swf70.PID 向导编程l-stu.swf71.PID 向导编程2-stu.swf72.PID 向导编程3-stu.swf73.PID 向导编程4-stu.swf74.PID自整定与调节控制面板l-stu.swf75.PID自整定与调节控制面板2-stu.swf76.S7-200CN 中的配方功能-stu.swf77.使用配方向导-stu.swf78.配方程序的编写-stu.swf79.使用数据记录向导-stu.swf80.数据归档的上载-stu.swf81.PPI通信网络架构-stu.swf82.PPI通信使用通信向导-stu.swf83.PPI通信通信主站编程-stu.swf84.PPI通信通信从站编程-stu.swf85.PPI通信通信效果测试-stu.swf86.通过PROFIBUS 连接S7-300 和S7-200 网络架构-Stu.swf87.通过PROFIBUS 连接S7-300 和S7-200 硬件组态-Stu.swf88.通过PROFIBUS 连接S7-300 和S7-200 主站程序的编写-stu.swf89.通过PROFIBUS 连接S7-300 和S7-200S7-200 程序的编写-stu.swf90.通过PROFIBUS 连接S7-300 和S7-200PROFIBUS 通信效果演示-stu.swf91.以太网通信网络架构-stu.swf92.以太网通信使用向导配置服务器-stu.swf93.以太网通信使用向导配置客户机-stu.swf94.以太网通信服务器程序的编写-stu.swf95以太网通信客户机程序的编写-stu.swf96.以太网通信通过以太网实现远程编程和诊断-stu.swf双击下载:西门子PLC S7-200官方小视频教程（96集）∙zip。

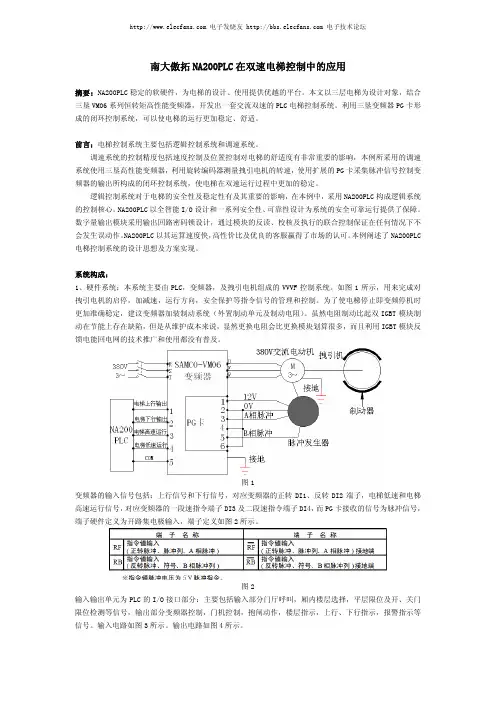

南大傲拓NA200PLC在双速电梯控制中的应用摘要：NA200PLC稳定的软硬件，为电梯的设计、使用提供优越的平台。
