自动控制原理第六版答案第1章

第1章 习 题1-1 日常生活中存在许多控制系统，其中洗衣机的控制是属于开环控制还是闭环控制？卫生间抽水马桶水箱蓄水量的控制是开环控制还是闭环控制？解：洗衣机的洗衣过程属于开环控制，抽水马桶的蓄水控制属于闭环控制。

1-2 用方块图表示驾驶员沿给定路线行驶时观察道路正确驾驶的反馈过程。

解：驾驶过程方块图如图 所示。

图 驾驶过程方块图1-3自动热水器系统的工作原理如图T1.1所示。

水箱中的水位有冷水入口调节阀保证，温度由加热器维持。

试分析水位和温度控制系统的工作原理，并以热水出口流量的变化为扰动，画出温度控制系统的原理方块图。

图T1.1 习题1-3图解：水位控制：输入量为预定的希望水位,设为H r, 被控量为水箱实际水位,设为H。

当H=H r时，浮子保持一定位置，冷水调节阀保持一定开度，进水量=出水量，水位保持在希望水位上。

当出水量增加时，实际水位下降，浮子下沉，冷水入口调节阀开大，进水量增加，水位上升直到H=H r。

同理，当出水量减少时，实际水位上升，浮子上升，冷水入口调节阀关小，进水量减少，水位下降直到H=H r。

温度控制：在热水电加热器系统中，输入量为预定的希望温度（给定值），设为T r，被控量（输出量）为水箱实际水温，设为，控制对象为水箱。

扰动信号主要是由于放出热水并注入冷水而产生的降温作用。

当T=T r时，温控开关断开，电加热器不工作，此时水箱中水温保持在希望水温上。

当使用热水时，由于扰动作用使实际水温下降，测温元件感受T<T r的变化，并把这一温度变化转换为电信号使温控开关接通电源工作，电加热器工作，使水箱中的水温上升，直到T=T r为止。

温度控制系统的原理方块图如图 所示。

图 热水电加热器控制原理方块图1-4 仓库大门自动开闭系统原理示意图如图T1.2所示。

试说明自动控制大门开闭的工作原理并画出原理方块图。

图T1.2 习题1-4图解：当合上开门开关时，电位器桥式测量电路的偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动，将大门向上提起，与此同时，和大门连在一起的电刷也向上移动。

第一章绪论1-1 试比较开环控制系统和闭环控制系统的优弊端.解答： 1 开环系统(1)长处 :构造简单，成本低，工作稳固。

用于系统输入信号及扰动作用能早先知道时，可获得满意的成效。

(2)弊端：不可以自动调理被控量的偏差。

所以系统元器件参数变化，外来未知扰动存在时，控制精度差。

2闭环系统⑴长处：不论因为扰乱或因为系统自己构造参数变化所惹起的被控量偏离给定值，都会产生控制作用去消除此偏差，所以控制精度较高。

它是一种按偏差调理的控制系统。

在实质中应用宽泛。

⑵弊端：主要弊端是被控量可能出现颠簸，严重时系统没法工作。

1-2什么叫反应？为何闭环控制系统常采纳负反应？试举例说明之。

解答：将系统输出信号引回输入端并对系统产生控制作用的控制方式叫反应。

闭环控制系统常采纳负反应。

由1-1 中的描绘的闭环系统的长处所证明。

比如，一个温度控制系统经过热电阻（或热电偶）检测出目前炉子的温度，再与温度值对比较，去控制加热系统，以达到设定值。

1-3试判断以下微分方程所描绘的系统属于何种种类（线性，非线性，定常，时变）？2 d 2 y(t)3 dy(t ) 4y(t ) 5 du (t ) 6u(t )（1）dt 2 dt dt（2） y(t ) 2 u(t)（3）t dy(t) 2 y(t) 4 du(t) u(t ) dt dtdy (t )u(t )sin t2 y(t )（4）dtd 2 y(t)y(t )dy (t ) （5）dt 2 2 y(t ) 3u(t )dt（6）dy (t ) y 2 (t) 2u(t ) dty(t ) 2u(t ) 3du (t )5 u(t) dt（7）dt解答： （1）线性定常（2）非线性定常 （3）线性时变（4）线性时变（5）非线性定常（6）非线性定常（7）线性定常1-4 如图 1-4 是水位自动控制系统的表示图， 图中 Q1，Q2 分别为进水流量和出水流量。

控制的目的是保持水位为必定的高度。

一、 习 题 及 解 答第1章习题及解答1-1 根据图1-15所示的电动机速度控制系统工作原理图，完成：(1) 将a ，b 与c ，d 用线连接成负反馈状态；(2) 画出系统方框图。

解 （1）负反馈连接方式为：，d a ↔c b ↔；（2）系统方框图如图解1-1 所示。

1-2 图1-16是仓库大门自动控制系统原理示意图。

试说明系统自动控制大门开、闭的工作原理，并画出系统方框图。

图1-16 仓库大门自动开闭控制系统解 当合上开门开关时，电桥会测量出开门位置与大门实际位置间对应的偏差电压，偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动，将大门向上提起。

与此同时，和大门连在一起的电刷也向上移动，直到桥式测量电路达到平衡，电动机停止转动，大门达到开启位置。

反之，当合上关门开关时，电动机带动绞盘使大门关闭，从而可以实现大门远距离开闭自动控制。

系统方框图如图解1-2所示。

1-3 图1-17为工业炉温自动控制系统的工作原理图。

分析系统的工作原理，指出被控对象、被控量和给定量，画出系统方框图。

图1-17 炉温自动控制系统原理图解 加热炉采用电加热方式运行，加热器所产生的热量与调压器电压c u 的平方成正比，c u 增高，炉温就上升，c u 的高低由调压器滑动触点的位置，该触点由可逆转的直流电动机驱动。

炉子的实际温度用热电偶测量，输出电压f u 。

f u 作为系统的反馈电压与给定电压r u 进行比较，得出所控制偏差电压，经电压放大器、功率放大器放大成后，作为 况下，炉温等于某个期望值e u a u 控制电动机的电枢电压。

在正常情T °C ，热电偶的输出电压f u 正好等于给定电压r u 。

此时，0=−=f r e u u u 故01，==a u u ，可逆电动机不转动，调压器的滑动触点停留在某个合适的位置上，使c u 保持一定的数值。

这时，炉子散失量正好等于从加热器吸的热取的热量，形成稳定的热平衡状态，温度保持恒定。

第二部分课后习题第1章自动控制的一般概念1-1图1-1是液体自动控制系统原理示意图。

在任意情况下，希望液面高度c 维持不变，试说明系统工作原理并画出系统方块图。

图1-1液体自动控制系统原理图解：当12Q Q 时，液面高度的变化。

例如，c 增加时，浮子升高，使电位器电刷下移，产生控制电压，驱动电动机减小阀门开度，使进入水箱的流量减少。

反之，当c 减小时，则系统会自动增大阀门开度，加大流入水量，使液位升到给定高度c 。

方块图如图1-2所示。

图1-2液体自动控制系统方块图1-2图1-3是仓库大门自动控制系统原理图。

试说明系统自动控制大门开闭的工作原理并画出系统方块图。

图1-3仓库大门自动控制系统原理图解：当合上开门开关时，产生偏差电压信号，信号被放大后，驱动伺服电动机转动，使大门向上提起。

同时，电位器电刷上移，测量电路重新达到平衡，电动机停止转动。

反之，当合上关门开关时，伺服电动机反向转动，带动绞盘转动使大门关闭。

方块图如图1-4所示。

图1-4仓库大门自动控制系统方块图1-3图1-5（a）和（b）均为自动调压系统。

设空载时，图（a）和图（b）的发电机端电压均为110V。

试问带上负载后，图（a）和图（b）中哪个系统能保持110V电压不变?哪个系统的电压会稍低于110V?为什么?图1-5自动调压系统解：图1-5（a）所示系统能够恢复到110V，图1-5（b）所示系统的端电压将稍低于110V，原因如下：图1-5（a）所示系统，当端电压低于给定电压时，其偏差电压经放大器放大使伺服电机SM转动，从而偏差电压减小至零，伺服电机停止转动，因此，图1-5（a）所示系统能够恢复到110V。

图1-5（b）所示系统，当偏差电压为零时，激磁电流也为零，发电机不能工作，因此，图1-5（b）所示系统的端电压将稍低于110V。

1-4图1-6为水温控制系统原理示意图。

冷水在热交换器中由通入的蒸汽加热，从而得到一定温度的热水。

冷水流量变化用流量计测量。

第一章1.1 图1.18是液位自动控制系统原理示意图。

在任意情况下，希望液面高度c维持不变，试说明系统工作原理并画出系统方块图。

c+-SM___ 1Q浮浮浮浮浮浮2Q浮浮浮浮浮浮浮浮浮浮浮浮fi-+解：系统的控制任务是保持液面高度不变。

水箱是被控对象，水箱液位是被控变量。

电位器用来设置期望液位高度*c(通常点位器的上下位移来实现) 。

当电位器电刷位于中点位置时，电动机不动，控制阀门有一定的开度，使水箱的流入水量与流出水量相等，从而使液面保持在希望高度*c上。

一旦流出水量发生变化(相当于扰动)，例如当流出水量减小时，液面升高，浮子位置也相应升高，通过杠杆作用使电位器电刷从中点位置下移，从而给电动机提供一定的控制电压，驱动电动机通过减速器减小阀门开度，使进入水箱的液体流量减少。

这时，水箱液位下降．浮子位置相应下降，直到电位器电刷回到中点位置为止，系统重新处于平衡状态，液位恢复给定高度。

反之，当流出水量在平衡状态基础上增大时，水箱液位下降，系统会自动增大阀门开度，加大流入水量，使液位升到给定高度*c。

系统方框图如图解1. 4.1所示。

1.2恒温箱的温度自动控制系统如图1.19所示。

（1） 画出系统的方框图；（2） 简述保持恒温箱温度恒定的工作原理;（3） 指出该控制系统的被控对象和被控变量分别是什么。

M放大器电机减速器调压器 220～热电偶电阻丝－ ＋－ ＋图1.19 恒温箱的温度自动控制系统解：恒温箱采用电加热的方式运行，电阻丝产生的热量与调压器电压平方成正比，电压增高，炉温就上升。

调压器电压由其滑动触点位置所控制，滑臂则由伺服电动机驱动．炉子的实际温度用热电偶测量，输出电压作为反馈电压与给定电压进行比较，得出的偏差电压经放大器放大后，驱动电动机经减速器调节调压器的电压。

在正常情况下，炉温等于期望温度T ，热电偶的输出电压等于给定电压。

此时偏差为零，电动机不动，调压器的滑动触点停留在某个合适的位置上。

一、 习 题 及 解 答第1章习题及解答1-1 根据图1-15所示的电动机速度控制系统工作原理图，完成：(1) 将a ，b 与c ，d 用线连接成负反馈状态；(2) 画出系统方框图。

解 （1）负反馈连接方式为：，d a ↔c b ↔；（2）系统方框图如图解1-1 所示。

1-2 图1-16是仓库大门自动控制系统原理示意图。

试说明系统自动控制大门开、闭的工作原理，并画出系统方框图。

图1-16 仓库大门自动开闭控制系统解 当合上开门开关时，电桥会测量出开门位置与大门实际位置间对应的偏差电压，偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动，将大门向上提起。

与此同时，和大门连在一起的电刷也向上移动，直到桥式测量电路达到平衡，电动机停止转动，大门达到开启位置。

反之，当合上关门开关时，电动机带动绞盘使大门关闭，从而可以实现大门远距离开闭自动控制。

系统方框图如图解1-2所示。

1-3 图1-17为工业炉温自动控制系统的工作原理图。

分析系统的工作原理，指出被控对象、被控量和给定量，画出系统方框图。

图1-17 炉温自动控制系统原理图解 加热炉采用电加热方式运行，加热器所产生的热量与调压器电压c u 的平方成正比，c u 增高，炉温就上升，c u 的高低由调压器滑动触点的位置，该触点由可逆转的直流电动机驱动。

炉子的实际温度用热电偶测量，输出电压f u 。

f u 作为系统的反馈电压与给定电压r u 进行比较，得出所控制偏差电压，经电压放大器、功率放大器放大成后，作为 况下，炉温等于某个期望值e u a u 控制电动机的电枢电压。

在正常情T °C ，热电偶的输出电压f u 正好等于给定电压r u 。

此时，0=−=f r e u u u 故01，==a u u ，可逆电动机不转动，调压器的滑动触点停留在某个合适的位置上，使c u 保持一定的数值。

这时，炉子散失量正好等于从加热器吸的热取的热量，形成稳定的热平衡状态，温度保持恒定。

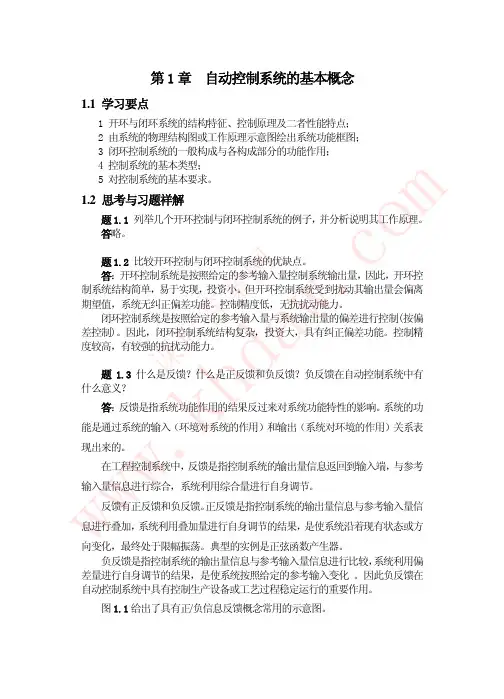

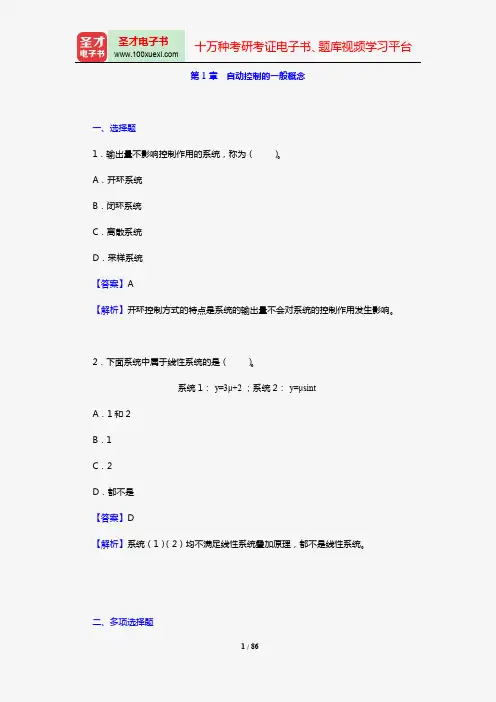

第一章自动控制概论思考题1、什么是自动控制他对人类活动有什么意义所谓自动控制就是在没有人直接参与的情况下，通过控制装置使被控制对象或生产过程自动地按照预定的规律运行，使之达到预期的状态或性能要求。

自动控制是人类在认识世界和发明创新的过程中发展起来的一门重要的科学技术。

依靠它，人类可以从笨重、重复性的劳动中解放出来，从事更富创造性的工作。

2、什么是反馈什么是负反馈通常，我们把输出量送回到输入端并与输入信号比较的过程称为反馈。

若反馈的信号是与输入信号相减而使偏差值越来越小，则称为负反馈。

3、开环控制系统是怎样实现控制作用的请举例说明。

开环控制系统：如果系统的输出端和输入端之间不存在反馈回路，输出量对系统的控制作用没有影响，这样的系统称为开环控制系统。

例：原始的数控机床进给系统就是开环控制系统。

指令输入到计算机控制系统之中，带动步进电机运动，使工作台移动，产生位移输出。

在日常生活中，许多控制系统都可以理解成开环控制系统，如电风扇的转速是由档位决定的，不能根据环境温度自动调节；洗衣机定时系统是由功能和时间决定，不能根据所洗衣物清洁程度自动调节。

4、闭环控制系统是怎样实现控制作用的请举例说明。

闭环控制系统：闭环控制（亦称为反馈控制，Feedback Control）是指能对输出量与输入量进行比较，并且将它们的偏差作为控制手段，以保持两者之间预定关系的系统。

如：自动调温空调，当环境温度高于设定温度时，空调制冷系统自动开启，调定室温到设定值。

5、对自动控制系统的基本要求是什么对控制系统的基本要求是：系统的稳定性、响应的快速性、响应的准确性。

6、试叙述电冰箱中温度控制系统的温度控制过程。

电冰箱温度控制系统由感温管，温度调节，执行动作等系统组成。

冰箱没工作时，感温管内气体遇热就膨涨，触点就将两原来断开的接触点靠在一起了。

冰箱在工作时，由于冰箱内制冷系统在给冰箱不段的输入冷气，就越来越冷，随着温度不短降低，感温管内的气体缩小，气垫就将断点段开，然而就将冰箱停止工作！7、试叙述骑自行车时的闭环控制过程。

第一章1.1 图1.18是液位自动控制系统原理示意图。

在任意情况下，希望液面高度c 维持不变，试说明系统工作原理并画出系统方块图。

c+-SM___1Q 浮浮浮浮浮浮2Q 浮浮浮浮浮浮浮浮浮浮浮浮fi -+解：系统的控制任务是保持液面高度不变。

水箱是被控对象，水箱液位是被控变量。

电位器用来设置期望液位高度*c (通常点位器的上下位移来实现) 。

当电位器电刷位于中点位置时，电动机不动，控制阀门有一定的开度，使水箱的流入水量与流出水量相等，从而使液面保持在希望高度*c 上。

一旦流出水量发生变化(相当于扰动)，例如当流出水量减小时，液面升高，浮子位置也相应升高，通过杠杆作用使电位器电刷从中点位置下移，从而给电动机提供一定的控制电压，驱动电动机通过减速器减小阀门开度，使进入水箱的液体流量减少。

这时，水箱液位下降．浮子位置相应下降，直到电位器电刷回到中点位置为止，系统重新处于平衡状态，液位恢复给定高度。

反之，当流出水量在平衡状态基础上增大时，水箱液位下降，系统会自动增大阀门开度，加大流入水量，使液位升到给定高度*c 。

系统方框图如图解1. 4.1所示。

1.2恒温箱的温度自动控制系统如图1.19所示。

（1） 画出系统的方框图；（2） 简述保持恒温箱温度恒定的工作原理;（3） 指出该控制系统的被控对象和被控变量分别是什么。

M放大器电机减速器调压器 220～热电偶电阻丝－ ＋－ ＋图1.19 恒温箱的温度自动控制系统解：恒温箱采用电加热的方式运行，电阻丝产生的热量与调压器电压平方成正比，电压增高，炉温就上升。

调压器电压由其滑动触点位置所控制，滑臂则由伺服电动机驱动．炉子的实际温度用热电偶测量，输出电压作为反馈电压与给定电压进行比较，得出的偏差电压经放大器放大后，驱动电动机经减速器调节调压器的电压。

在正常情况下，炉温等于期望温度T ，热电偶的输出电压等于给定电压。

此时偏差为零，电动机不动，调压器的滑动触点停留在某个合适的位置上。
