继电保护二次回路抗干扰

继电保护二次回路干扰源及抗干扰措施继电保护二次回路中存在许多干扰源，影响电力系统安全稳定运行。

文章根据干扰的途径，分析抗干扰对策。

标签：继电保护；二次回路；干扰源；抗干扰措施0引言继电保护是电力系统安全运行的重要保障，继电保护装置的安全性直接关系电力系统运行的安全性和稳定性。

但是，在继电保护装置实际运行中，继电保护二次回路容易受到雷击、高能辐射、高频、设备操作等因素的影响，尤其是高压设备操作不当，操作过程出现的任何故障和问题都对继电保护二次回路产生干扰，而且干扰作用时间长，干扰发生频率高。

高压设备操作不当主要经电容耦合、磁耦合和传导耦合对二次回路产生干扰，并产生共态干扰和横态干扰[1]，两种干扰形式都可对电力系统产生造成严重的破坏。

因此，必须做好抗干扰措施，预防或减少干扰产生的危害。

1静电耦合干扰预防措施1.1增加阻抗预防和控制静电耦合干扰的首要措施为增加耦合的阻抗，为继电保护二次回路设计屏蔽防御措施[2]。

增加阻抗的关键在于正确计算耦合的阻抗，根据大量实验和实践研究，耦合阻抗可采用以下公式计算。

从耦合阻抗计算公式可以看到，耦合阻抗与干扰电压的关系呈正相关，得出耦合阻抗值即可计算干扰电压值。

UT和Z1分别表示二次回路的抗干扰电压和二次回路的抗干扰电压。

1.2增加抗干扰电容增加抗干扰电容是指在二次回路的保护装置电源入口处、电压互感器二次回路接入保护装置前增加抗干扰电容，既缩小公式1中的Z2的值，达到增加抗干扰电容的目的。

例如图1中采用抗干扰电容后静电干扰简化电路图，C1为漏电容，对应公式1中的Z1，C2为二次回路大地的分布电容，C3为增加的抗阻电容，容量小。

Z3为等效阻抗。

该图中二次回路上的耦合电压可采用公式（2）计算：Z2’表示抗干扰电容后的阻抗，由于C3远远高于C2，因而远远小于Z2。

根据公式1的干扰电压也会大幅度下降。

因此，增加抗干扰电容不仅可以防止静电感应产生的干扰作用，还能抑制无线电干扰以及高频干扰。

提高继电保护二次回路可靠性的对策随着经济水平的提高，电力设备已成为人们生活和工作中必不可少的要素，但用电量的增加也带来了超负荷运行的问题，电力设备运行的不稳定也带来了安全问题。

为了提高电气设备的运行安全性，可以采用继电保护二次回路。

因此，有必要重视继电保护的应用，减少电路运行过程中的隐患，提高我国电力工业的发展速度。

标签：继电保护;二次回路;可靠性;对策导言：近年来，随着经济发展水平的提高，人们对电力设备的需求逐渐增加，导致电力设备在运行过程中处于超负荷运行状态，严重降低了电力设备的使用寿命和性能，使电路运行电力设备运行过程不稳定，因此，有必要重视继电保护的应用，减少电路运行过程中的隐患，提高我国电力工业的发展速度。

1继电保护二次回路定义继电保护装置作为一种自动装置，主要负责保证电力系统运行的安全。

一般情况下，继电保护装置需要对变压器、母线、发电机等相关设备进行保护。

电力系统在运行过程中，经常会发生各种故障，不仅会降低电力系统的运行质量，还会影响人们的正常生产和生活。

因此，继电保护装置的应用是十分必要的。

当发生安全事故时，继电保护装置能及时切断故障位置，隔离电力系统外的安全隐患，减少安全事故给相关电力部门造成的损失。

继电保护二次回路主要由信号元件等组成。

它能实时监测电力设备的运行情况，并根据用户的需要对电力设备进行科学的调整，达到保护电力系统运行安全的目的。

继电保护二次回路在运行时，经常受到外界因素的干扰，造成电网崩溃、电力设备损坏等电力系统安全事故，不仅影响社会的正常生产，而且威胁着人们的生命安全。

为了避免这些安全事故的发生，必须对继电保护二次回路进行优化。

此外，根据继电保护二次回路的特点，应采取措施提高其运行稳定性，以保证不影响人们的正常用电。

2二次回路不可靠造成的危害继电保护二次回路主要包括TA回路、TV回路和直流回路。

a.TA回路的缺陷主要有2种：TA电路的开路会在开路处产生高压，危及设备和人员的安全;TA电路的电流偏差大，会造成保护误动（主要是两点接地引起的）。

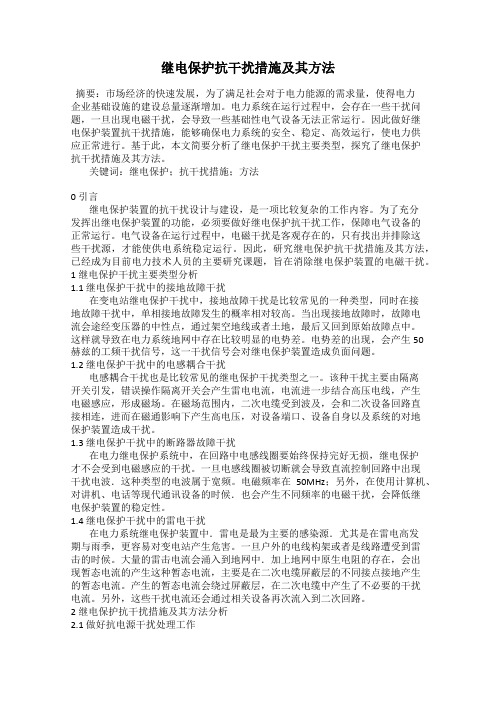

继电保护抗干扰措施及其方法摘要：市场经济的快速发展，为了满足社会对于电力能源的需求量，使得电力企业基础设施的建设总量逐渐增加。

电力系统在运行过程中，会存在一些干扰问题，一旦出现电磁干扰，会导致一些基础性电气设备无法正常运行。

因此做好继电保护装置抗干扰措施，能够确保电力系统的安全、稳定、高效运行，使电力供应正常进行。

基于此，本文简要分析了继电保护干扰主要类型，探究了继电保护抗干扰措施及其方法。

关键词：继电保护；抗干扰措施；方法0 引言继电保护装置的抗干扰设计与建设，是一项比较复杂的工作内容。

为了充分发挥出继电保护装置的功能，必须要做好继电保护抗干扰工作，保障电气设备的正常运行。

电气设备在运行过程中，电磁干扰是客观存在的，只有找出并排除这些干扰源，才能使供电系统稳定运行。

因此，研究继电保护抗干扰措施及其方法，已经成为目前电力技术人员的主要研究课题，旨在消除继电保护装置的电磁干扰。

1 继电保护干扰主要类型分析1.1 继电保护干扰中的接地故障干扰在变电站继电保护干扰中，接地故障干扰是比较常见的一种类型，同时在接地故障干扰中，单相接地故障发生的概率相对较高。

当出现接地故障时，故障电流会途经变压器的中性点，通过架空地线或者土地，最后又回到原始故障点中。

这样就导致在电力系统地网中存在比较明显的电势差。

电势差的出现，会产生50赫兹的工频干扰信号，这一干扰信号会对继电保护装置造成负面问题。

1.2 继电保护干扰中的电感耦合干扰电感耦合干扰也是比较常见的继电保护干扰类型之一。

该种干扰主要由隔离开关引发，错误操作隔离开关会产生雷电电流，电流进一步结合高压电线，产生电磁感应，形成磁场。

在磁场范围内，二次电缆受到波及，会和二次设备回路直接相连，进而在磁通影响下产生高电压，对设备端口、设备自身以及系统的对地保护装置造成干扰。

1.3 继电保护干扰中的断路器故障干扰在电力继电保护系统中，在回路中电感线圈要始终保持完好无损，继电保护才不会受到电磁感应的干扰。

抗干扰措施在继电保护二次回路中应用分析摘要：在电力系统中，多数设备均有非常大强度的电磁场，在这个磁场区域中不仅有大电流、高电压的一次设备，而且还有一些小电流、小电压的二次设备。

因为二次回路中的电设备相对较弱，容易受到外界的干扰，所以为了提高继电保护二次回路的安全性能，要采取相应的抗议干扰措施。

本文就针对该问题展开讨论。

关键词：继电保护；二次回路；抗干扰中图分类号tm7 文献标识码a 文章编号 1674-6708（2011）53-0125-011继电保护二次回路常见的干扰源在继电保护二次回路中，常见的干扰源主要来自于以下几个主面：第一，50hz工频干扰：如果大电流接地系统出现单相接地短路的现象，则变电站接地网中会有故障电流流过，其经过接地体的阻抗时，会有电压降产生，从而变电站中各点的地电位差别会比较大。

在同一个回路中，有多个分布在不同区域的不同接地点，在连接各接地点的电缆芯中，各接地点间的电位差会产生电流。

而且在两端接地的电缆芯中、多点接地的电缆屏蔽层中，地电位差也会产生电流，从而在电缆芯线中就会出现干扰电压；第二，高频干扰：如果诸如高压隔离开关等控制变电站中的开关设备切合带电的母线时，会在二次回路上引起高频干扰，这一干扰电压在经过电容器、母线等设备后会直接进入地网，从而产生一个高频振荡，其频率在50hz~1mhz之间，从而二次回路就会受到一定的高频干扰；第三，雷电干扰：一年当中会在一定时期出现时间长短不定的雨季，容易发生雷击，此时电和磁耦合会在大地与高压线间感应出干扰电压，这种干扰电压即为雷电干扰，也会对二次回路产生影响；第四，控制回路所产生的干扰：如果继电器的线圈或者接触器断开时，会相应的出现干扰波，该宽频谱干扰波的干扰频率最高可达50mhz，因此会对二次回路产生非常大的影响；第五，高能辐射设备导致的干扰：如果在高压区使用通讯工具，比如移动电话或者对讲机等等，也会有高频的电磁场干扰出现。

2 继电保护二次回路的抗干扰措施可以采取以下措施提高继电保护二次回路的抗干扰能力：1）构造继电保护装置等电位面在控制室中有各种继电保护盘柜，将这些设备集中在同一个等电位平台上，从而实现等电位面和接地主网的一点联接，等电位面的电位就能够根据地网电位的变化而变化，以防止控制室地网的地电位差窜入继电保护装置中，对于屏蔽干扰非常有利。

继电保护及二次回路验收规范要求继电保护是电力系统中非常重要的一环，用于监测电力设备的状态并在异常情况下采取保护措施，以保障电力系统的安全运行。

而二次回路验收规范是对继电保护系统进行检验和验证的标准和要求，确保继电保护系统能够正常运行，并达到设计要求。

一、继电保护要求1.运行特性要求：继电保护装置应具有良好的运行特性，能够对不同故障类型和故障位置作出准确的保护决策，并及时采取保护动作。

具体要求有：快速动作、准确性、可靠性、灵敏度等。

2.电气要求：继电保护装置应符合电气性能要求，包括耐电压能力、抗干扰能力、绝缘强度等。

3.可靠性要求：继电保护装置应具备高可靠性，能够长时间连续工作，并具备自动检测和诊断功能。

同时要求装置本身具有故障自动切换和备件自动切换的功能。

4.通信功能要求：继电保护装置应具备通信功能，能够与其他设备进行信息交互，并能够远程监测、调试和控制。

5.操作要求：继电保护装置应具备简单易懂的操作界面，操作方便、人性化，并具备一定的防误操作功能。

同时要求装置故障自动存档和报警提醒功能。

1.设备安装要求：二次回路应按照设计要求进行布置，保证回路的连贯性和合理性。

二次线路应具备良好的传导性能，并远离干扰源，防止干扰对继电保护装置造成影响。

2.电器性能测量：对二次回路各项电气参数进行测量，包括电压、电流、电阻等，确保参数满足设计要求，并与设备参数进行对比。

3.软件程序验证：对继电保护装置的软件程序进行验证，确保其与设计要求一致，并能正确处理电力系统中的各种故障和异常情况。

4.功能与性能验证：对继电保护装置的各项功能进行验证，包括故障检测、保护决策、保护动作等，确保其能够满足设计要求，并进行必要的调整和校正。

5.可靠性验证：对继电保护装置的可靠性进行验证，包括长时间连续工作、自动切换和备件切换等功能的验证，确保在实际运行环境下能够正常工作。

6.通信联络验证：对继电保护装置的通信功能进行验证，包括与其他设备的信息交互、远程监测和调试等功能的验证，确保通信联络能够正常进行。

分析电压互感器二次回路故障对继电保护的影响电压互感器在电力系统中起着极其重要的作用，它们用于将高电压系统中的电压变换成较低的二次电压用于继电保护和测量。

然而，当电压互感器二次回路出现故障时，它们可能会对继电保护造成重大影响。

电压互感器二次回路故障可能导致以下问题：1. 误报或未报警：电压互感器是继电保护系统的重要组成部分，它们帮助保护系统中的设备和人员。

但是，当二次回路出现故障时，电压互感器无法提供准确的测量值，可能导致误报警，偏差过大，甚至未报警，从而使保护系统失去其作用。

2. 误动：当电压互感器二次回路出现故障时，可能会导致电气设备错误地操作，从而造成误动。

例如，当主变压器出现突发故障时，由于电压互感器二次回路故障，保护系统无法正确工作，可能导致继电保护误动，使得其它不需要保护的线路、机组等停运。

3. 系统失稳：继电保护系统中的电压互感器是一环承一环的系统，当任何一个部件出现故障时，整个系统都将受到影响。

如果电压互感器二次回路出现故障，并不能提供正确的测量值，继电保护系统可能无法准确地识别故障点，导致系统失稳。

4. 继电保护系统完全失效：如果电压互感器二次回路存在严重故障，甚至完全中断，继电保护系统则会完全失效，无法保护系统中的设备或人员。

在这种情况下，必须立即采取措施，及时更换或维修电压互感器。

为了避免电压互感器二次回路故障造成的影响，需要采取以下的预防措施和维护：1. 定期检查电压互感器二次回路：检查电压互感器二次回路的供电情况、接线、接地和接触器等部件是否正常。

为了避免干扰信号，必须确保二次回路不受其它电气设备影响。

2. 将电压互感器二次回路设置为双重回路：将电压互感器二次回路设置为双路供电，以确保其可靠性，并在一路故障时自动切换到另一路或备用回路。

3. 定期校验电压互感器：为了确保电压互感器精度，应定期进行校验。

在进行校验过程中，必须使用标准校验仪器，并遵守标准程序。

4. 及时更换 defect 的电压互感器：一旦发现电压互感器二次回路出现缺陷，应及时更换。

浅析继电保护的电磁干扰及其防护措施摘要：本文分析了电气设备中继电器及的干扰因素及其机理，并提出了抑制干扰的有效措施。

关键词：继电器电磁干扰保护措施随着我国经济的高速发展，人们生活和社会活动对电力的需求越来越高，与之相应的为了保障安全可靠地供电，对继电保护也不断提出新的要求，继电保护元件也在向安装调试简单、运行维护方便、保护动作迅速、灵敏可靠方向发展。

但是在现场运行过程中，如果抗干扰措施落实不当，则很容易受到外界环境的干扰，造成保护不正常、继电保护的误动、拒动等会严重威胁到电网的安全运行，因此继电保护的抗干扰措施一直是继电保护工作的重点。

干扰源产生的干扰之所以能影响继电器的正常工作，须经过一定的方式传输给被干扰的设备，这就是形成干扰的三个要素：形成电磁能量的干扰源、干扰传递的途径、对干扰敏感的接受设备。

电气设备和电子设备在其运行过程中都会产生电磁能，并能通过传导、辐射两种形式对继电保护设备产生干扰。

电磁干扰具有很宽的频率范围，又有一定的幅度，经过传导和辐射会污染电磁环境，对电子设备造成干扰，有时甚至危及操作人员的安全。

一、继电保护的电磁干扰因素一般情况下，电力系统的电磁干扰主要来源于内部干扰和外部干扰两个方面：内部干扰是指系统内部的元件，如电容和杂散电感的结合，引起了不同信号的感应，多点接地造成的电位差干扰，高频信号传输造成的电磁波反射等；外部干扰主要指外部环境因素所决定的干扰，如雷击、直流电源的中断与恢复、中压开关柜操作等原因都将产生较强的电磁干扰。

常见的干扰有以下几种[1]：（1）工频干扰当变电所内发生接地故障时，会在变电所地网中和大地中流过接地故障电流，通过地网的接地电阻，使得地网上任意不同的两点之间产生很高的地电位差，这种干扰的电位幅值取决于地网接地电阻及入地电流的大小。

（2）高频干扰电力系统的隔离开关的动静触点接近后会产生电弧闪络，从而产生操作过电压，干扰电压通过母线、电容器等设备进入地网，从而对相关二次回路和二次设备产生干扰，当干扰水平超过装置逻辑元件允许的干扰水平时，将引起继电保护装置的不正常工作。

电网二次回路继电保护抗干扰探讨【摘要】：本文从干扰的来源及其传输途径分析入手，探讨了继电保护二次回路中存在的各种干扰，列出了现今在继电保护二次回路上实行的几种有效的抗干扰措施，对各类干扰采取针对性的措施，抑制其强度，减小其危害，达到了有效的保护电网安全目的。

关键词：电网；二次回路；继电保护；抗干扰1. 引言微电子器件在继电保护装置中得到了广泛应用，但耐受干扰的水平极低、且大多为电磁敏感设备，因而很容易受到干扰的影响和危害，最终可能会导致保护装置误动或拒动等各种异常现象的出现，从而严重影响了电网的安全、稳定运行。

一次回路强电磁干扰和二次回路本身的电磁干扰，通过感应、耦合和辐射等途径，引入到半导体型电子元器件上。

当干扰水平超过了装置逻辑元件和逻辑回路允许的干扰水平时，将引起装置逻辑回路的不正常工作，甚至直接造成这些元器件的损坏。

由于各种干扰而使变电所自动化设备产生大量垃圾信息，严重影响了运行人员对所内设备的运行监视及操作，增加了值班人员的工作负担，影响了事故的分析与处理。

但是在现场运行过程中，如果运行环境差，抗干扰措施落实不当，则很容易受到外界环境的干扰，造成保护不正常，甚至发生保护误动作，严重威胁到电网的安全运行。

继电保护与自动化装置的抗干扰，就成为一个很重要的课题。

2. 电磁干扰的来源和途径分析。

电力系统的电磁干扰源有外部干扰和内部干扰两个方面：外部干扰是指那些与系统结构无关，而是由使用条件和外部环境因素所决定的干扰，主要有其它物体和设备辐射的电磁波产生的强电场或强磁场，如雷击、隔离开关操作、中压开关柜操作、直流电源的中断与恢复、步话机辐射及来自电源的工频干扰等等。

内部干扰是指由系统结构、元件布局和生产工艺等所决定的干扰，主要有杂散电感和电容的结合，引起的不同信号感应，长线（对高频信号而言）传输造成电磁波的反射，多点接地造成的电位差干扰，寄生振荡和尖峰信号引起的干扰等等。

但是，不论是外部干扰还是内部干扰，都具有相同的物理特性，故而其消除和抑制的措施基本是相同的。

电力系统继电保护二次回路的保护摘要：电力系统运行的安全性和稳定性直接关系着人们的生活状况，一旦系统运行出现故障就会给人们生活产生重要影响。

继电保护装置作为保障系统运行良好的重要设施，对于它的二次回路故障问题分析和解决，需要采用正确适当的方法，第一时间排除故障，使其作用可以最大化发挥。

本文简要分析电力系统继电保护二次回路的保护工作，力求为今后的相关工作提供可靠参照。

关键词：电力系统；继电保护；二次回路保护1 继电保护二次回路的特征继电保护二次回路是电力系统的关键构成，其具备非常复杂的构造，主要分为：检测模块、开关模块、保护模块以及信号模块几类。

二次回路主要借助低压形式对电力系统进行切实高效的继电保护。

原有的保护系统中，由于保护设备的运行相对较慢，极易导致系统频繁发生故障问题，进而造成系统无法安全稳定的工作。

二次回路设备相对更小，工作上同样进行了有效的优化。

和原有保护设备相比，二次回路的特征更加突出，性能方面具备很大的优越性，其反应速度更快、成本投入更少。

当提高控制范畴宽度之后，二次回路应用的范围越来越广泛，进而推动继电保护系统功能的大幅提高，保证了电力系统运行的安全性和稳定性。

2 电力系统继电保护二次回路的作用在电力系统运行的过程中，如何建立良好的电力系统运行秩序成为了重要的一个环节，为了保障电力系统的良好运行，在电力系统运行的期间，就必须要加以相应配套的维护，在电力系统运行发生故障时能够及时的发现故障的原因并且找到故障具体位置，使工作人员能够及时的解决故障，以防止电力系统运行故障带来不必要的麻烦。

继电保护二次回路的装置可以有效的防止事故的发生，在检测的范围内，维护系统的运行安全。

继电保护装置的本身体积较小，相对于传统的电力系统保护装置来说，在继电保护装置的材料和质量上面有了很大的改进，重量要比传统的装置小，这就给电力行业带来了便捷性，在构建传输渠道的时候可以大大减少保护装置在电力系统中占据的空间，降低电网运行成本。
