四电工程bim施工方案一、施工背景分析四电工程是指建筑物内部的供电、照明、空调和消防四个系统的工程。

这四个系统是建筑物正常运行所必需的，也是建筑物安全和舒适的重要组成部分。

在传统工程施工中，四电工程通常是独立进行施工的，容易出现工程配合不畅、数据不一致等问题。

基于此，引入BIM技术对四电工程进行全过程的协同设计和施工管理，可以实现各个系统之间的无缝衔接，提高施工效率，减少成本，优化工程质量。

二、BIM技术在四电工程中的应用1. 供电系统：BIM技术可以利用三维建模来设计电气管线、箱式变压器等设备的布置。

同时，通过模拟电气负荷，进行电气系统分析，以达到优化电气系统布置的目的。

2. 照明系统：BIM技术可以结合光照仿真软件，模拟建筑内的光照情况，实现照明布置的优化，并通过BIM协同平台与其他系统进行数据共享，保证照明系统与供电系统之间的配合与一致性。

3. 空调系统：BIM技术可以帮助设计师模拟建筑物的热负荷，优化空调系统设计，包括空调管道布置、末端设备选型等，确保在最大程度上节约能源，提高空调系统的效率。

4. 消防系统：BIM技术可以将火灾模拟与建筑物的三维模型相结合，通过模拟火灾扩散路径，以及消防设备的布置情况，来进行消防系统的优化设计，保证建筑物在火灾发生时的安全性。

通过BIM技术，可以将四电工程的设计、施工、运维等各个阶段完全整合在一起，形成一个闭环，提高工程质量，降低成本，提高效率。

三、四电工程BIM施工方案1. BIM在供电系统的施工方案1.1 设计阶段：在设计阶段，利用BIM技术进行电气系统的三维建模设计，包括电气管线、箱式变压器、开关设备等设备的布局。

通过BIM协同平台，共享建筑模型，实现供电系统与其他系统之间的数据交换。

1.2 施工阶段：在施工阶段，可以将BIM模型与实际施工中的监控系统相结合，实现对电气管线、设备安装等情况进行实时监控。

同时，利用BIM模拟软件，进行电气负荷分析，优化电气系统的布置，提高供电系统的效率。

BIM技术在变电站工程建设管理中的应用发布时间：2023-02-02T06:23:50.443Z 来源：《工程建设标准化》2022年第18期作者：冯志团[导读] 随着科学技术的发展，我国的BIM技术有了很大进展，并在变电站工程建设管理中得到了广泛的应用。

冯志团永州电力勘测设计院有限公司湖南省永州市 425000摘要：随着科学技术的发展，我国的BIM技术有了很大进展，并在变电站工程建设管理中得到了广泛的应用。

在BIM(BuildingInformationModeling，三维信息模型)项目管理中，BIM模型使用识别系统代码作为编码载体。

通过编码，可以找到相应的物理模型对象，使信息数据库更加清晰完整，有利于生命周期数据库的应用。

目前，BIM技术在变电站工程管理中的应用是一个比较新的领域。

相应的BIM识别系统编码研究工作不够，传统的KKS识别系统在目前专业的BIM技术应用项目管理平台的技术规则和应用中显示出很大的缺陷。

本文首先分析BIM技术的特点，其次探讨BIM技术在变电站工程建设管理中的应用，以供参考。

关键词：变电站；工程建设；工程管理引言传统变电站施工图设计的成品大都是二维图纸和文件，设计成品完成后交付给建设单位，由建设单位交付给施工单位、监理单位等相关参建单位作为工程施工和安装的依据。

三维设计出现并逐渐深入应用，为实现电网工程设计的数字化、精细化和直观可视化提供了更好的手段和表达方式。

BIM已在发达国家的多个涉及变电站的大型项目中得到应用。

BIM是一个全面的信息通信技术（ICT）和协作框架，它使传统上变电站项目的不同活动中工作的各种项目参与者获得知识。

BIM已在发达国家的多个涉及变电站的大型项目中得到应用。

同样，在中国使用BIM进行的项目在变电站方面也将具有重要意义。

1BIM的特点（1）资料的完整。

工程项目的详细说明，不仅包含三维空间的几何资料和结构的拓扑结构，还包含工程资料的全貌（物体名称、结构类型、建筑材料、工程性能等）；施工过程，成本，质量，进度，人员，材料资源，机械等施工资料；工程安全性能，材料耐久性能等维修资料；物体的工程学上的联系等。

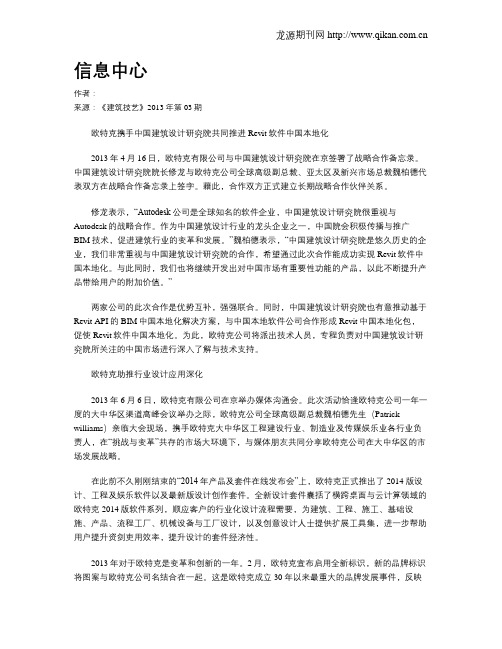

信息中心作者：来源：《建筑技艺》2013年第03期欧特克携手中国建筑设计研究院共同推进Revit软件中国本地化2013年4月16日，欧特克有限公司与中国建筑设计研究院在京签署了战略合作备忘录。

中国建筑设计研究院院长修龙与欧特克公司全球高级副总裁、亚太区及新兴市场总裁魏柏德代表双方在战略合作备忘录上签字。

藉此，合作双方正式建立长期战略合作伙伴关系。

修龙表示，“Autodesk公司是全球知名的软件企业，中国建筑设计研究院很重视与Autodesk的战略合作。

作为中国建筑设计行业的龙头企业之一，中国院会积极传播与推广BIM技术，促进建筑行业的变革和发展。

”魏柏德表示，“中国建筑设计研究院是悠久历史的企业，我们非常重视与中国建筑设计研究院的合作，希望通过此次合作能成功实现Revit软件中国本地化。

与此同时，我们也将继续开发出对中国市场有重要性功能的产品，以此不断提升产品带给用户的附加价值。

”两家公司的此次合作是优势互补，强强联合。

同时，中国建筑设计研究院也有意推动基于Revit API的BIM中国本地化解决方案，与中国本地软件公司合作形成Revit中国本地化包，促使Revit软件中国本地化。

为此，欧特克公司将派出技术人员，专程负责对中国建筑设计研究院所关注的中国市场进行深入了解与技术支持。

欧特克助推行业设计应用深化2013年6月6日，欧特克有限公司在京举办媒体沟通会。

此次活动恰逢欧特克公司一年一度的大中华区渠道高峰会议举办之际，欧特克公司全球高级副总裁魏柏德先生（Patrick williams）亲临大会现场，携手欧特克大中华区工程建设行业、制造业及传媒娱乐业各行业负责人，在“挑战与变革”共存的市场大环境下，与媒体朋友共同分享欧特克公司在大中华区的市场发展战略。

在此前不久刚刚结束的“2014年产品及套件在线发布会”上，欧特克正式推出了2014版设计、工程及娱乐软件以及最新版设计创作套件。

全新设计套件囊括了横跨桌面与云计算领域的欧特克2014版软件系列，顺应客户的行业化设计流程需要，为建筑、工程、施工、基础设施、产品、流程工厂、机械设备与工厂设计，以及创意设计人士提供扩展工具集，进一步帮助用户提升资剑吏用效率，提升设计的套件经济性。

收获在中建有些时候一个人在做决策的时候，常常由于潜意识的原因，或许就是为了修复很久以前的一点点记忆。

正如我当时选择中建。

既然要对这一年多的工作来一个总结，那就不能回避那些真正属于自己经历，因为太多非理性的东西掺杂，一般的人常规的想法未必能理解我……1．缘起八年了，错过了许多的好机会，阴差阳错我又与中建交集。

八年前，我当时的公司全部是中建出来的同事，虽然待的时间很短，现在能联系上的夜不多了，但记忆很深刻，那几个月没日没夜的加班、不绝于耳的谩骂、走马灯似的开除员工、恶劣的居住环境、低廉的工资待遇。

我当时就在想这是一种什么样的企业，这种模式能持续多久，能出什么好作品么，它到底需要怎么样的员工呢？似乎不太尊重员工的企业，它以后要走向何方？我抱着一脑子的疑问离开了这一站。

后面的八年经历了几家公司，有大有小，有特别商业的、也有特别学术的，但就没有把规模做得特别大的。

八年前，仅100多人的中建国际，现在已经超过3000人，产值突破12亿，我时常就把这看成一个传奇。

我认为这次是再重新回到中建国际去看一个完整的故事，来解答我的疑问，而不是真正为了学习设计。

可能正是因为这样，我注定是一个过路人。

长期呆在学院派小公司和学校的设计单位，往往与这个商业社会是有距离的，一年来至少让我对这个巨大的社会体系有个另一个层面的了解，好多新名词，好多打破我思维定势的操作方法，我觉得大院的经历对我还是相当有益的。

2．人际关系小单位是学做事，大单位是学做人。

在中建一个这么大的企业中，一个人要应付的事情将会成倍的增加。

简单的完成任务，只能证明你是一台合格的机器，而大单位真正的意义在于一个大的平台，让你去展示让你去认识你自己，去获取更多的社会资源，而不仅仅是给你提供一份稳定的工作。

其实，大单位行政管理的成本比小单位高很多，但他同时也有能力承接小单位不可能僭越的超大型项目，动则需要上百人共同完成的超大、超高利润项目才是公司优势所在，而并非去与小企业去争抢那些已经饱和的低端市场。

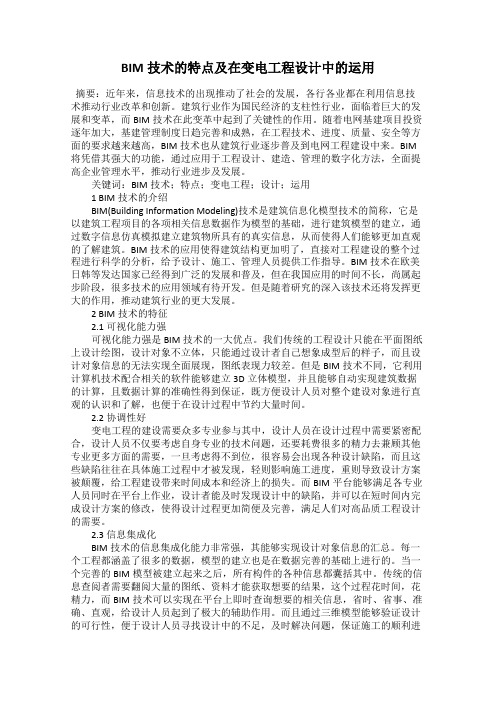

BIM技术的特点及在变电工程设计中的运用摘要：近年来，信息技术的出现推动了社会的发展，各行各业都在利用信息技术推动行业改革和创新。
