10kV配电系统的保护配置及定值计算方法10kV配电系统广泛地应用在城镇和乡村的用电中，但在继电保护配置及定值计算方面往往不完善，常发生故障时断路器拒动或越级跳闸，影响单位用电和系统安全，所以完善配置10kV配电系统的保护及正确计算定值十分重要的。
下面就让小编大家来学习一下10kV配电系统的保护配置及定值计算方法。
（1）10kV配电系统的保护配置情况大部分工厂企业及居民小区用电是10kV供电，并设置配电房，一般情况下一个配电房安装一台或二台10kV/400V的配电变压器，用380V/220V电压供用户用电，一次系统接线图，如图1。
用电单位的保护配置存在下面几种情况：1. 10kV配电房单台变压器容量小于800kVA时，为了简化和节省费用，10kV侧往往只装环网柜，内配设负荷开关和熔断器，不装设断路器和继电保护装置，所以当发生短路故障时，只能靠熔断器熔断来保护变压器。
这种配置的缺点，一是变压器没有过载保护；二是熔断器熔断电流有分散性、时限不稳定，容易发生越级跳闸，造成停电扩大。
2. 当变压器单台容量大于800kVA及以上时，10kV侧开关柜内均装设断路器并配置继电保护装置，配置保护的型式有两种：①装设GL-10系列反时限过电流继电器，构成过电流保护，电流定值可以从端子上做阶梯状调节，缺点是时限调节误差较大，构成上下级保护时限配合难度大。
②装设微机保护比较完善，具有过负荷保护信号、过电流保护和速断保护作用跳闸，保护定值和时间调整比较精确和方便，建议推广选用。
3. 有些10kV专线工业用户，主要用电负载是高压电动机，如轧钢和穿孔行业，其高压电动机容量较大，有的达2500kW及以上。
在生产过程中，经常会连续不断地发生电动机短时（1~2s）的过载，因过载有随机性，所以过电流保护常因定值及时限配合不当使上一级即变电所出线开关（如图1中B1）跳闸，造成整条10kV线路停电。
如某钢铁企业一台2500kW轧钢电动机在轧钢过程中，10kV侧瞬间最大尖峰电流高达800A以上，远超过该线路变电所开关处的过流保护定值和时限。
3整定计算方案我国的10kV配电线路的保护，一般采用电流速断、过电流及三相一次重合闸构成.特殊线路结构或特殊负荷线路保护，不能满足要求时,可考虑增加其它保护（如:保护Ⅱ段、电压闭锁等）。
下面的讨论，是针对一般保护配置而言的。
(1)电流速断保护：由于10kV线路一般为保护的最末级，或最末级用户变电所保护的上一级保护。
所以,在整定计算中，定值计算偏重灵敏性，对有用户变电所的线路,选择性靠重合闸来保证。
在以下两种计算结果中选较大值作为速断整定值。
①按躲过线路上配电变压器二次侧最大短路电流整定.实际计算时，可按距保护安装处较近的线路最大变压器低压侧故障整定。
Idzl=Kk×Id2max式中Idzl-速断一次值Kk—可靠系数，取1.5Id2max—线路上最大配变二次侧最大短路电流②当保护安装处变电所主变过流保护为一般过流保护时（复合电压闭锁过流、低压闭锁过流除外)，线路速断定值与主变过流定值相配合。
Ik=Kn×(Igl—Ie)式中Idzl-速断一次值Kn-主变电压比，对于35/10降压变压器为3.33Igl—变电所中各主变的最小过流值(一次值)Ie-为相应主变的额定电流一次值③特殊线路的处理：a．线路很短，最小方式时无保护区；或下一级为重要的用户变电所时，可将速断保护改为时限速断保护。
动作电流与下级保护速断配合（即取1。
1倍的下级保护最大速断值），动作时限较下级速断大一个时间级差(此种情况在城区较常见，在新建变电所或改造变电所时,建议保护配置用全面的微机保护，这样改变保护方式就很容易了)。
在无法采用其它保护的情况下，可靠重合闸来保证选择性。
b．当保护安装处主变过流保护为复压闭锁过流或低压闭锁过流时，不能与主变过流配合。
c．当线路较长且较规则，线路上用户较少，可采用躲过线路末端最大短路电流整定，可靠系数取1。
3~1.5.此种情况一般能同时保证选择性与灵敏性.d．当速断定值较小或与负荷电流相差不大时，应校验速断定值躲过励磁涌流的能力，且必须躲过励磁涌流。
10KV系统保护整定原则一、为配合上级设备的保护要求，所有10KV保护装置都必须满足以下条件的保护段。
I≤(2×31500)/(10.5×1.732×1.3)=2665A T≤0.2S注：与31.5MVA的110KV主变变低I=2Ie、T=0.5S跳分段配合KK=1.3。
I≤(2×40000)/(10.5×1.732×1.3)=3383.8A T≤0.2S注：与40.0MVA的110KV主变变低I=2Ie、T=0.5S跳分段配合KK=1.3。
二、具体10KV设备的保护配置。
1、10KV限流保护。
过流一段：I1=6~8I e T1=0S注：线路I e＝Min(35℃时线路安全电流、CT限流)过流二段：I2=KK×Kzgd×I e /Kfh=1.2×1.3 I e /0.85=1.8I e T2=0.5S注： (负荷自启动系数为1.2，可靠系数为1.3，返回系数为0.85)过流三段：I3=KK×I e /Kfh=1.3 I e /0.9=1.4I e T3=1.5S电流加速段：I js＝2 I e T=0.2S过负荷告警：Igfh＝1.1 I e T=9S重合闸时间：Tch＝0.8S2、10KV电容器保护。
过流一段：I1=4 I e T1=0.2S过流二段：I2=1.5 I e T2=1.0S过电压： U=115V（线电压Ue=100V） T=3.0S低电压： U=40V （线电压Ue=100V） T=1.0S中性点过流：I=S单个电容VAR/（6000×2×1.3） T=0.2S（注：单个电容熔断保险时KK=1.3跳闸）不平衡电压：Ubp＝6V T=2S欠压闭锁告电流：Ibs＝0.2 I e重合闸：退出3、10KV站用变。
过流一段：I1=15I e T1=0S注：小容量Y/Y0接线变压器励磁涌流大取15Ie。

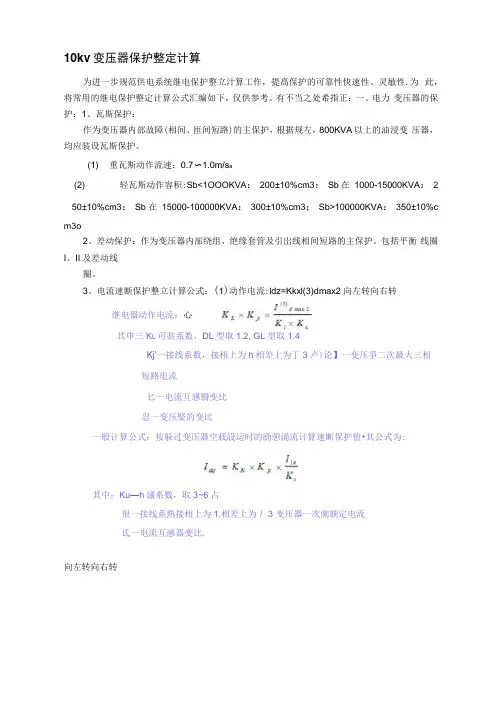

10kv 变压器保护整定计算为进一步规范供电系统继电保护整立汁算工作，提髙保护的可靠性快速性、灵敏性.为 此，将常用的继电保护整定计算公式汇编如下，仅供参考。
有不当之处希指正：一、电力 变压器的保护：1、瓦斯保护：作为变压器内部故障(相间、匝间短路)的主保护，根据规左，800KVA 以上的油浸变 压器，均应装设瓦斯保护。
(1) 重瓦斯动作流速：0.7〜1.0m/s a(2) 轻瓦斯动作容积:Sb<1OOOKVA ： 200±10%cm3： Sb 在 1000-15000KVA ： 2 50±10%cm3： Sb 在 15000-100000KVA ： 300±10%cm3； Sb>100000KVA ： 350±10%c m3o2、差动保护：作为变压器内部绕组、绝缘套管及引岀线相间短路的主保护。
包括平衡 线圈I 、II 及差动线圈。
3、电流速断保护整立计算公式：(1)动作电流:ldz=Kkxl(3)dmax2 向左转向右转其申三K L 可裳系数，DL 型取1.2, GL 型取1.4Kj‘一接线系数，接相上为h 相差上为丁3 卢)论】一变压爭二次最大三相短路电流匕一电流互感翳变比忍一变压娶的变比一般计算公式；按躲过变压器空载設运时的励憩涌流计算速断保护值•其公式为: 其中：Ku —h 議系数，取3~6占很一接线系熟接相上为1,相差上为丿3 变压器一次侧额定电流氐一电流互感器变比.向左转向右转继电器动作电流：心〉2■二d min 1I曲X.其中:I(2)dminl一变压器一次最小两相短路电流I甸一速断保护动作电流值电流互感器变比4、过电流保护整定计算公式：(1) 继电器幼作电流：其中：％—可靠系数，取2〜3 (井下变压器取2)。
Kjx—接线系数，接相上为h相差上为J3 lie—变压器一次侧额定电流K L返回系数，取0,852020科创板开户知识测试题库1、以下关于科创板企业所处行业和业务相关风险的表述，不正确的是(C)oA•研发投入规模大、盈利周期长B. 技术迭代快、风险高C. 收入稳定、快速盈利D. 严重依赖核心项目、核心技术人员、少数供应商2、以下关于投资者参与科创板新股申购的表述，不正确的是(D)oA. 根据投资者持有的上海市场非限售A股股份和非限售存托凭证总市值确定其网上可申购额度B. 符合科创板投资者适当性条件且持有市值达到10000元以上的投资者可以参与网上申购C. 每5000元市值可申购一个申购单位D. 每一个新股申购单位为1000股3、关于科创板股票买卖申报的表述，下列不正确的是（D）。
10千伏线路保护定值简单整定方法1、过流保护定值整定：过流保护定值整定原则是按躲过线路最大负荷电流整定二次定值=1.2（可靠系数）×1.3（自启动系数）×最大负荷电流÷电流互感器变比÷0.95（返回系数）（1）如：10千伏开关站其中1条10千伏线路所带变压器容量为1600千伏安，电流互感器变比150/5最大负荷电流=1600×0.8（因不知道线路最大负荷电流暂定为变压器容量为1600千伏安的0.8倍）÷1.732÷10×0.92（功率因数）=68安过流二次定值=1.2×1.3×68÷30÷0.95=3.54安时间定值=0.5秒(估算)（2）带保护柱上断路器的10千伏线路，电流互感器变比150/5，如所带变压器容量为1000千伏安最大负荷电流=1000×0.8（因不知道线路最大负荷电流暂定为变压器容量为1000千伏安的0.8倍）÷1.732÷10×0.92（功率因数）=42.5安二次定值=1.2×1.3×42.5÷30÷0.95=2.33安时间定值=0.3秒（与开关站线路定值有时间差）2、速断保护定值整定：速断保护定值整定原则是躲过线路末端最大短路电流整定的，按线路阻抗值计算，因不知道线路阻抗，按经验值估算速断二次定值=3×过流二次定值如：10千伏开关站其中1条10千伏线路所带变压器容量为1600千伏安，电流互感器变比150/5速断二次定值=3×过流二次定值=3×3.54=10.62安时间定值=0.2秒（柱上断路器线路定值有时间差）（3）带保护柱上断路器的10千伏线路，电流互感器变比150/5，如所带变压器容量为1000千伏安速断二次定值=3×过流二次定值=3×2.33=6.99安时间定值=0秒（柱上断路器线路定值有时间差）以上只是估算，具体要以设计院或电业局计算为准，请指正。
10KV配电线路保护定值的整定原则随着我矿釜山35KV变电所的投运和10KV用户供电负荷的增加，10KV配电线路上的配变台数及容量正在大幅度地增加，其系统结构也会出现多样性，如“串型”结构，即10KV线路上有带保护的分段开关；“T型”结构，即10KV线路上有带保护的T接线路等。
为提高供电可靠性，随着井下盘区变电所的逐步增加，10KV线路间的环行供电现象已非常普遍。
这些给10KV配电线路保护定值的整定工带来了一定的复杂性。
现根据实际工作中碰到的问题谈具体整定方法。
1 10KV配电线路保护的整定原则过去，电磁型保护都采用电流速断、过电流二段式保护。
采用微机保护后，10KV配电线路的保护都配置了三段式：瞬时电流速断、定时电流速断和过电流保护。
在瞬时速断、定时速断中又可采用电压闭锁。
因此，微机保护的使用给整定计算带来了便利，给优化保护配合创造了条件。
但不管是电磁型还是微机型保护，它的整定原则是一样的。
1.1瞬时电流速断⑴按躲过线路上配变低压侧最大短路电流整定：①躲过最大容量配变低压侧短路故障；②躲过并列运行的配变低压侧短路故障。
实际计算时，忽略了变电所10KV母线至配变高压侧的电缆线路阻抗。
⑵按躲过配变励磁涌整定：一般取2.5～3.5倍的配变额定电流，为避免配电线路容量增加而造成保护定值频繁变更，从保护范围、长期规划等方面综合考虑，取较大倍数；对容量较大、线路较长的，可取较小倍数。
⑶电流速断时间：原来一般0S。
但近年来，由于反措要求，35KV配电线路一般均安装了避雷器，所以当线路遭受雷击时，避雷器瞬时放电，将会引起线路瞬时短路故障。
因此类故障是瞬时性的，可以自然恢复，但如果电流速断动作速度过快，则将产生不必要的动作跳闸。
为避免此类情况，取一个短延时（0.1S），以躲过避雷器放电时间。
1.2定时电流速断由于定时电流速断带有一定的延时（一般取0.2S），所以可按以下原则整定。
⑴按躲过线路上配变低压侧最大短路电流整定：①躲过最大容量配变低压侧短路故障；②躲过并列运行的配变低压侧短路故障。
10kv变压器保护定值计算实例在电力系统中，变压器是非常重要的电力设备之一。
为了保证变压器的安全运行，需要进行保护定值的计算。
本文将以10kV变压器为例，详细介绍保护定值计算的实例。
一、变压器保护概述保护装置的主要任务是在变压器内部发生故障时，及时切断故障电路，以避免进一步损坏变压器。
常见的保护装置包括差动保护、过电流保护、温度保护等。
二、差动保护定值计算差动保护是变压器保护中常用的一种方式。
差动保护的原理是通过比较变压器的输入端和输出端电流的差值，实现故障的判断和切除。
差动保护的主要参数有整定电流和动作时间。
1. 整定电流的计算整定电流是差动保护的主要参数之一，它决定了判断故障的敏感性。
对于10kV变压器，整定电流一般为变压器额定容量的百分之几，具体数值需要根据变压器的额定容量和性能来确定。
2. 动作时间的计算动作时间是差动保护的另一个重要参数，它决定了保护装置的响应速度。
动作时间的计算需要考虑变压器的额定容量、变压器的类型、故障电流的大小以及保护装置的特性等因素。
三、过电流保护定值计算过电流保护是变压器保护中另一种常用的方式。
过电流保护根据变压器的故障电流大小，判断是否发生故障并进行相应的切除。
过电流保护的主要参数有整定电流和动作时间。
1. 整定电流的计算整定电流是过电流保护的主要参数之一，它决定了判断故障的灵敏度。
对于10kV变压器，整定电流一般为变压器额定容量的百分之几，具体数值需要根据变压器的额定容量和性能来确定。
2. 动作时间的计算动作时间是过电流保护的另一个重要参数，它决定了保护装置的动作速度。
动作时间的计算需要考虑变压器的额定容量、变压器的类型、故障电流的大小以及保护装置的特性等因素。
四、温度保护定值计算温度保护是变压器保护中非常重要的一种方式。
温度保护通过监测变压器的温度变化，防止其过热而导致故障。
温度保护的主要参数为设置温度和动作时间。
1. 设置温度的计算设置温度是温度保护的主要参数之一，它一般为变压器的允许温度上限减去设定的安全余量。
笔者曾做过10多个10kV配电所的继电保护方案、整定计算，为保证选择性、可靠性，从区域站10kV出线、开关站10kV进出线均选用定时限速断、定时限过流。
保护配置及保护时间设定。
一、整定计算原则（1）需符合《电力装置的继电保护和自动装置设计规范》等相关国家标准。
（2）可靠性、选择性、灵敏性、速动性应严格保障。
二、整定计算用系统运行方式（1）按《城市电力网规划设计导则》：为了取得合理的经济效益，城网各级电压的短路容量应该从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行控制，使各级电压断路器的开断电流以及设备的动热稳定电流得到配合，该导则推荐10kV短路电流宜为Ik≤16kA，为提高供电可靠性、简化保护、限制短路电流，110kV站两台变压器采用分列运行方式，高低压侧分段开关均采用备用电源自动投入。
（2）系统最大运行方式：110kV系统由一条110kV系统阻抗小的电源供电，本计算称方式1。
（3）系统最小运行方式：110kV系统由一条110kV系统阻抗大的电源供电，本计算称方式2。
（4）在无110kV系统阻抗资料的情况时，由于3～35kV系统容量与110kV系统比较相对较小，其各元件阻抗相对较大，则可认为110kV系统网络容量为无限大，对实际计算无多大影响。
（5）本计算：基准容量Sjz=100MVA，10KV基准电压Ujz=10.5kV，10kV基准电流Ijz=5.5kA。
三、10kV系统保护参数只设一套，按最大运行方式计算定值，按最小运行方式校验灵敏度（保护范围末端，灵敏度KL≥1.5，速断KL≥2，近后备KL≥1.25，远后备保护KL≥1.2）。
四、短路电流计算110kV站一台31.5MVA，10kV4km电缆线路（电缆每km按0.073，架空线每km按0.364）=0.073×4=0.29。
10kV开关站1000kVA：（至用户变电所电缆长度只有数十米至数百米，其阻抗小，可忽略不计）。

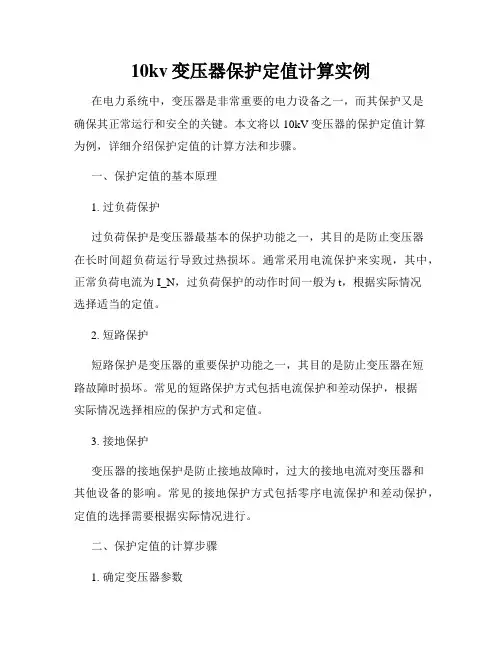

10kv变压器保护定值计算实例在电力系统中，变压器是非常重要的电力设备之一，而其保护又是确保其正常运行和安全的关键。
本文将以10kV变压器的保护定值计算为例，详细介绍保护定值的计算方法和步骤。
一、保护定值的基本原理1. 过负荷保护过负荷保护是变压器最基本的保护功能之一，其目的是防止变压器在长时间超负荷运行导致过热损坏。
通常采用电流保护来实现，其中，正常负荷电流为I_N，过负荷保护的动作时间一般为t，根据实际情况选择适当的定值。
2. 短路保护短路保护是变压器的重要保护功能之一，其目的是防止变压器在短路故障时损坏。
常见的短路保护方式包括电流保护和差动保护，根据实际情况选择相应的保护方式和定值。
3. 接地保护变压器的接地保护是防止接地故障时，过大的接地电流对变压器和其他设备的影响。
常见的接地保护方式包括零序电流保护和差动保护，定值的选择需要根据实际情况进行。
二、保护定值的计算步骤1. 确定变压器参数首先，需要明确变压器的额定容量、额定电压、变比以及短路电压等参数。
2. 计算过负荷保护定值根据变压器的额定容量和运行条件，计算其过负荷保护定值。
一般可根据以下公式进行计算：I_2 = I_N × (k_1 + k_2 × √t)其中，I_2为过负荷电流，I_N为正常负荷电流，k_1、k_2为系数，t为过负荷保护的动作时间。
3. 计算短路保护定值根据变压器的短路电压和短路容量，计算其短路保护定值。
具体计算方法可以采用实际测试或者计算公式进行，根据所采用的保护方式进行选择。
4. 计算接地保护定值根据变压器的接地电流和接地电阻，计算其接地保护定值。
一般可采用下面的公式进行计算：I_0 = V_0 / Z_0其中，I_0为接地电流，V_0为接地电压，Z_0为接地电阻。
三、实例分析假设某电力系统中一台10kV变压器的额定容量为1000kVA，额定电压为10kV，变比为10，短路电压为6%，接地电流为100A，接地电阻为10Ω，根据上述步骤进行保护定值的计算。

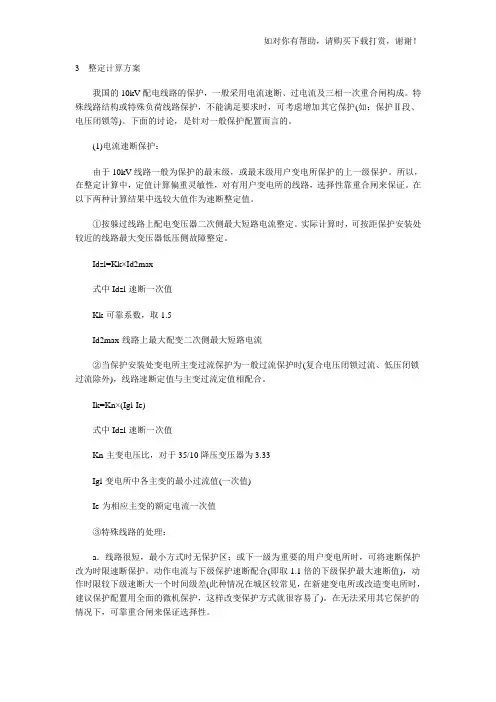

3整定计算方案我国的10kV配电线路的保护，一般采用电流速断、过电流及三相一次重合闸构成。
特殊线路结构或特殊负荷线路保护，不能满足要求时，可考虑增加其它保护(如：保护Ⅱ段、电压闭锁等)。
下面的讨论，是针对一般保护配置而言的。
(1)电流速断保护：由于10kV线路一般为保护的最末级，或最末级用户变电所保护的上一级保护。
所以，在整定计算中，定值计算偏重灵敏性，对有用户变电所的线路，选择性靠重合闸来保证。
在以下两种计算结果中选较大值作为速断整定值。
①按躲过线路上配电变压器二次侧最大短路电流整定。
实际计算时，可按距保护安装处较近的线路最大变压器低压侧故障整定。
Idzl=Kk×Id2max式中Idzl-速断一次值Kk-可靠系数，取1.5Id2max-线路上最大配变二次侧最大短路电流②当保护安装处变电所主变过流保护为一般过流保护时(复合电压闭锁过流、低压闭锁过流除外)，线路速断定值与主变过流定值相配合。
Ik=Kn×(Igl-Ie)式中Idzl-速断一次值Kn-主变电压比，对于35/10降压变压器为3.33Igl-变电所中各主变的最小过流值(一次值)Ie-为相应主变的额定电流一次值③特殊线路的处理：a．线路很短，最小方式时无保护区；或下一级为重要的用户变电所时，可将速断保护改为时限速断保护。
动作电流与下级保护速断配合(即取1.1倍的下级保护最大速断值)，动作时限较下级速断大一个时间级差(此种情况在城区较常见，在新建变电所或改造变电所时，建议保护配置用全面的微机保护，这样改变保护方式就很容易了)。
在无法采用其它保护的情况下，可靠重合闸来保证选择性。
b．当保护安装处主变过流保护为复压闭锁过流或低压闭锁过流时，不能与主变过流配合。
c．当线路较长且较规则，线路上用户较少，可采用躲过线路末端最大短路电流整定，可靠系数取1.3～1.5。
此种情况一般能同时保证选择性与灵敏性。
d．当速断定值较小或与负荷电流相差不大时，应校验速断定值躲过励磁涌流的能力，且必须躲过励磁涌流。

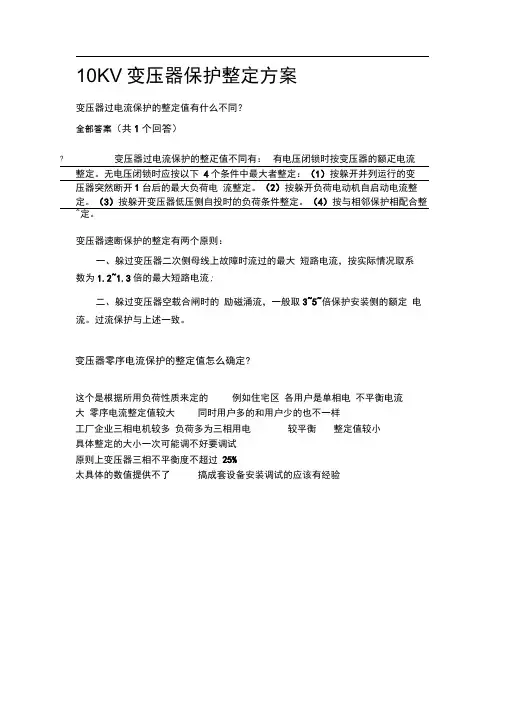

10KV变压器保护整定方案变压器过电流保护的整定值有什么不同？全部答案（共1个回答）?变压器过电流保护的整疋值不同有：有电压闭锁时按变压器的额疋电流整定。
无电压闭锁时应按以下4个条件中最大者整定：（1）按躲开并列运行的变压器突然断开1台后的最大负荷电流整定。
（2）按躲开负荷电动机自启动电流整定。
（3）按躲开变压器低压侧自投时的负荷条件整定。
（4）按与相邻保护相配合整^定。
变压器速断保护的整定有两个原则：一、躲过变压器二次侧母线上故障时流过的最大短路电流，按实际情况取系数为1.2~1.3倍的最大短路电流;二、躲过变压器空载合闸时的励磁涌流，一般取3~5~倍保护安装侧的额定电流。
过流保护与上述一致。
变压器零序电流保护的整定值怎么确定?这个是根据所用负荷性质来定的例如住宅区各用户是单相电不平衡电流大零序电流整定值较大同时用户多的和用户少的也不一样工厂企业三相电机较多负荷多为三相用电较平衡整定值较小具体整定的大小一次可能调不好要调试原则上变压器三相不平衡度不超过25%太具体的数值提供不了搞成套设备安装调试的应该有经验如何计算lOkv变压器1、2、3段保护整定值过电流I段定值：1.05〜1.15倍额定电流，30分钟（跳闸）；过电流II段定值：1.3倍额定电流，90秒（跳闸）；过电流III段定值：6倍额定电流，0秒（跳闸）。
变压器过电流保护、差动保护整定值计算过流保护：理论最大负荷电流乘以可靠系数。
差动保护：流入电流+流出电流*变比〉整定值，正常情况下流入电流+流出电流变比=励磁电流，当测量电流远大于励磁电流时，说明变压器内部存在故障。
变压器高压侧保护装置的速断整定值为什么以最大运行方式下低压侧三相短路电流折算至高压侧为基准进行整定保护装置按最大运行方式下三相短路电流来整定速断保护，才能保证保护装置在任何运行方式下的选择性，即保护装置不会误动。
最小运行方式下，两相短路的短路电流一定小于最大方式，会使保护灵敏度降低，因此，要求保护按最大方式整定后，要按最小方式和两相短路电流在校验保护的灵敏度，必须满足要求。
附件：电业局10kV保护整定原则（试行）由于低压配网一次接线大都复杂且变化灵活，而目前该低压等级的保护整定无较实用的整定原则，但其整定的正确与否关系到高压系统及一次设备的稳定安全。
鉴于此，现基于国家电力调度通信中心编制的《3~110kV电网继电保护装置运行整定规程》（第二版）技术原则，并结合福州地区配网线路接线结构特点及10kV保护装置的配置状况等，制定了《福州电业局10kV保护整定原则（试行）》，以规范福州局10kV保护整定工作。
另外，随着一次接线、系统容量的变化，以及今后保护装置的功能进一步增强，应考虑重新修订本原则的可能。
一、10kV三段式保护整定原则1、I段：无时限电流速断保护时限0秒，电流定值按以下原则整定：（1）当10kV分列运行10kV侧的最大短路电流≥12000A，则I段电流定值取12000A，并投入“大电流闭锁重合闸”保护。
（2）当10kV分列运行10kV侧的最大短路电流≥12000A，且保护装置无“大电流闭锁重合闸”保护功能，则I段电流定值取6000A。
（3）当10kV分列运行10kV侧的最大短路电流＜12000A，则I段电流定值取6000A，不投入“大电流闭锁重合闸”保护。
2、II段：定时限电流速断保护时限0.2秒，电流定值按以下原则整定：按躲过系统最大运行方式下T接在线路上容量最大的一台变压器低压侧三相短路时流过保护的最大电流整定（当最大变压器的容量≤1600KV A时取1600KV A），可靠系数Kk取1.4。
灵敏系数校核：在最小方式下，被保护线路末端两相短路时灵敏系数不小于1.5。
3、III段：过流保护时限≤10kV边界时限值，时限不大于0.5S-0.7S。
电流定值整定：(1)T接线路中有分散的小工厂、照明、商场等性质的负荷，其起动电流倍数较小，自起动系数Kzq=1.0~1.3，一般取1.1；可靠系数Kk=1.2~1.4；返回系数Kfh=0.85(电磁型保护)，,Kfh=0.9(微机型保护)；Ifh.max为10kV馈线的最大限荷。
10KV变压器保护整定方案变压器过电流保护的整定值有什么不同？全部答案（共1个回答）变压器过电流保护的整定值不同有：有电压闭锁时按变压器的额定电流整定。
无电压闭锁时应按以下4个条件中最大者整定：(1)按躲开并列运行的变压器突然断开1台后的最大负荷电流整定。
(2)按躲开负荷电动机自启动电流整定。
(3)按躲开变压器低压侧自投时的负荷条件整定。
(4)按与相邻保护相配合整定。
变压器速断保护的整定有两个原则：一、躲过变压器二次侧母线上故障时流过的最大短路电流，按实际情况取系数为1.2~1.3倍的最大短路电流；二、躲过变压器空载合闸时的励磁涌流，一般取3~5~倍保护安装侧的额定电流。
过流保护与上述一致。
变压器零序电流保护的整定值怎么确定？这个是根据所用负荷性质来定的例如住宅区各用户是单相电不平衡电流大零序电流整定值较大同时用户多的和用户少的也不一样工厂企业三相电机较多负荷多为三相用电较平衡整定值较小具体整定的大小一次可能调不好要调试原则上变压器三相不平衡度不超过25%太具体的数值提供不了搞成套设备安装调试的应该有经验如何计算l0kv变压器1、2、3段保护整定值过电流I段定值：1.05～1.15倍额定电流，30分钟（跳闸）；过电流II段定值：1.3倍额定电流，90秒（跳闸）；过电流III段定值：6倍额定电流，0秒（跳闸）。
变压器过电流保护、差动保护整定值计算过流保护：理论最大负荷电流乘以可靠系数。
差动保护：流入电流+流出电流*变比>整定值，正常情况下流入电流+流出电流*变比=励磁电流，当测量电流远大于励磁电流时，说明变压器内部存在故障。
变压器高压侧保护装置的速断整定值为什么以最大运行方式下低压侧三相短路电流折算至高压侧为基准进行整定保护装置按最大运行方式下三相短路电流来整定速断保护，才能保证保护装置在任何运行方式下的选择性，即保护装置不会误动。
最小运行方式下，两相短路的短路电流一定小于最大方式，会使保护灵敏度降低，因此，要求保护按最大方式整定后，要按最小方式和两相短路电流在校验保护的灵敏度，必须满足要求。
1、10lkV用户用电可靠性与其相关保护朱国才北京供电局（100031）此次所谈范围仅限于目前北京地区101kV用户站及其供电电源线路的继电保护配置、定值整定原则与10kV用户可靠用电相关的几个方面。
就目前10kV用户站普遍采用的一次主接线方式(如图1)：图11 通常采用的10kV继电保护配置原则及整定方法(1) 上级电源——局变电所10kV出线(如图：调度号217、239断路器处)保护配置为：过流、速断、零序(10kV为小电阻接地系统时，需设零序保护)、重合闸；保护定值一般为：过流(N217或239断路器过流保护TA变比，I217或239断路器过流保护电流定值，时限1．0S )，速断(N217或239断路器速断保护TA变比，I217或239断路器速断保护电流定值，时限0．5或0S)，零序(N217或239零序保护TA变比，I217或239断路器零序保护电流定值，时限1．0S)，重合闸(1．0S，出线为电缆时一般需停用)。
(2) 用户站10kV进线(如图：调度号201、202断路器)保护配置为：过流、速断、零序(10kV为小电阻接地系统时，需设零序保护)，至于进线无压掉闸此次不做讨论；保护定值一般为：过流(N201，或202断路器过流保护TA变比，I201或202断路器过流保护电流定值，时限0．5S )，速断(N201，或202断路器速断保护TA变比，I201l或202断路器速断保护电流定值，时限0S)，零序(N201或202断路器零序保护TA变比，I201或202断路器零序保护电流定值，时限0．5S)。
(3) 用户站10kV母联(如图：调度号245断路器处)自投、后加速、合环保护此次亦不做讨论，速断、零序保护一般退出，通常投入过流保护，保护定值一般为：过流(N245断路器过流保护TA变比，I245断路器过流保护电流定值，时限0．5S)。
(4) 用户站10kV出线(如图：调度号211、221断路器处)保护配置为：过流、速断、零序(10kV为小电阻接地系统时，需设零序保护)；保护定值一般为：过流N211或221等断路器过流保护TA变比，I211或221等断路器过流保护电流定值，时限0．5S )，速断(N211或221等断路器保护TA变比，I211，或221等断路器速断保护电流定值，时限0S )，零序(N211或221等断路器零序保护TA变比，I211或221等断路器零序保护电流定值，时限0．5S)。
10kv保护定值计算口诀
10kv保护定值计算口诀是“电流乘以时间等于电量，电量除以电压等于电容，电容乘以系数等于定值”。
这个口诀的含义是在计算10kv保护定值时，需要先计算电流乘以时间得到电量，然后将电量除以电压得到电容，最后将电容乘以系数得到定值。
具体来说，10kv保护定值计算的步骤如下：1. 计算电流乘以时间得到电量，公式为Q=I*t，其中Q表示电量，I表示电流，t表示时间。
2. 将电量除以电压得到电容，公式为C=Q/U，其中C表示电容，U表示电压。
3. 将电容乘以系数得到定值，公式为定值= C*k，其中k表示系数。
需要注意的是，10kv保护定值计算中的电流、时间、电压和系数都需要根据具体情况进行确定，而电容则是根据电量和电压计算得出的。
因此，在进行10kv保护定值计算时，需要先了解具体的电路参数和保护要求，才能正确地应用口诀进行计算。
10kv保护定值计算口诀
10kv保护定值计算口诀是：只设一套，按最大运行方式计算定值，按最小运行方式校验灵敏度，保护范围末端，灵敏度KL≥1.5，速断KL≥2，近后备KL≥1.25，远后备保护KL≥1.2。
基准容量Sjz=100MVA，10KV基准电压Ujz=10.5kV，10kV基准电流Ijz=5.5kA。
10kv保护定值注意事项
10kv配电线路结构特点是一致性差，有的类似于输电线路，只有一两个用户，有的线路短到几百米，长到几十千米不等；还有的变电所出线电压差距太大。
系统最大运行方式是由系统阻抗最小的电源供电，是流过保护装置短路电流最大的运行方式；系统最小运行方式是由系统阻抗最大的电源供电，是流过保护装置短路电流最小的运行方式。
