最详细CRT显示器常见故障排除
这种现象分为两种情况：
一种是假"死机"现象，表现为当通过鼠标、键盘将系统唤醒，硬盘、显示器开始启动，启动过程应需要一定的等待时间，对于性子比较急的用户在几秒钟内没有看到系统恢复，便误以为是出现了"死机"，其实只要耐心等一会就会恢复，根本不用;现象，主要原因是电源管理发生冲突，主板CMOS中的Power Management Setup设置可以从硬件上对系统休眠进行控制，但由于Windows是从软件上对休眠进行控制，因而导致软硬件之间电源管理模式上产生冲突。排除方法是，进入CMOS把能源控制项全部关闭，使用Windows进行电源管理既可。
对于显示卡驱动程序存在Bug的问题，可以下载新版本驱动程序加以解决。后者可能是电源插座和室内的日光灯、风扇、组合音响等电器干扰引起的。解决方法，可以将显示器远离干扰源或适当提高显示器的刷新频率使闪烁降为最低。
问：如何防止屏幕保护后出现的“死机”现象？
答：一般情况下，屏幕保护后的"死机"现象与屏幕保护程序本身无关。问题在于进入屏幕保护的同时是否打开了"电源节能设置"。节能设置允许通过软件关闭监视器(显示器)，将系统处于休眠状态，而"死机"现象就是在系统进入休眠状态后出现的。
问：如何解决显示器的颜色不正常问题？
答：这个问题涉及到两种情况。
一种是开机后屏幕显示颜色不正常，但使用一段时间后又恢复正常颜色，这类属于显示器使用的时间过长而导致显象管老化，可以到专门维修显示器地方维修，不过维修后效果未必能改善多少而且费用也不少，不如更换一台新显示器。 另一种是开机后屏幕显示的颜色不正常，而且无论等多长时间也无法恢复正常的颜色，这种情况可能是显示器与显示卡之间的连接插头有缺针(断针)或某些针弯曲导致接触不良，可以检查显示器连接插头是否出现了问题。

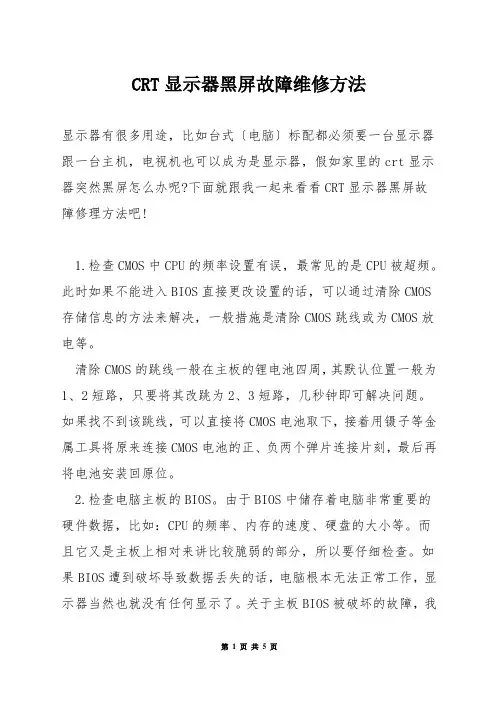

CRT显示器黑屏故障维修方法
CRT显示器黑屏故障维修方法显示器有很多用途，比如台式〔电脑〕标配都必须要一台显示器跟一台主机，电视机也可以成为是显示器，假如家里的crt显示器突然黑屏怎么办呢?下面就跟我一起来看看CRT显示器黑屏故障修理方法吧!1.检查CMOS中CPU的频率设置有误，最常见的是CPU被超频。
此时如果不能进入BIOS直接更改设置的话，可以通过清除CMOS 存储信息的方法来解决，一般措施是清除CMOS跳线或为CMOS放电等。
清除CMOS的跳线一般在主板的锂电池四周，其默认位置一般为1、2短路，只要将其改跳为2、3短路，几秒钟即可解决问题。
如果找不到该跳线，可以直接将CMOS电池取下，接着用镊子等金属工具将原来连接CMOS电池的正、负两个弹片连接片刻，最后再将电池安装回原位。
2.检查电脑主板的BIOS。
由于BIOS中储存着电脑非常重要的硬件数据，比如：CPU的频率、内存的速度、硬盘的大小等。
而且它又是主板上相对来讲比较脆弱的部分，所以要仔细检查。
如果BIOS遭到破坏导致数据丢失的话，电脑根本无法正常工作，显示器当然也就没有任何显示了。
关于主板BIOS被破坏的故障，我们可以通过做一张自动更新BIOS的软盘来重新刷新BIOS的方法来解决。
3.检查主板是否存在无法识别内存、内存损坏或接触不良、内存之间类型不匹配等问题。
它们同样也会导致电脑开机显示器黑屏故障。
现在有不少用户为了使用微软最新的Vista操作系统而升级内存(必须要1G内存才干流畅运行)，结果购买了不同类型、不同品牌的内存条，如果电脑的主板对内存比较挑剔的话，就会出现内存冲突等不兼容的故障。
此外，如果在BIOS中没有将内存的频率正确设置好的话，也容易出现这种故障。
2crt显示器突然黑屏检修步骤1.检查电源，检查显示器的电源是否连接完好，查看电源连接线是否出现了短路故障。
2.检查开关，有时候会因为粗心的缘故，忘记打开显示器电源开关，只必须打开即可。
3.检查亮度，对比度等检查显示器亮度、对比度和显示位置是否调整在正常位置。
数字电视显示器测量方法介绍
亮度和对比度
因平板电视的成像原理和CRT型电视机有本质的区别， 表征固有分辨力的像素均匀分布在显示屏幕上，用寻 址方式显示图像。在对比度和亮度控制正常位置，有 用平均亮度和有用峰值亮度都是一样的，最大峰值亮 度和最大平均亮度也是一样的；因此在我国的有关标 准中，对于平板电视机只规定它的有用平均亮度值。 对于CRT型电视机，有用平均亮度和有用峰值亮度、 最大峰值亮度和最大平均亮度的值都不一样，因此在 CRT型电视机的有关标准中，对4种亮度都规定了相应 的参数值。但对于正常观看电视图像节目而言，只有 有用平均亮度才有实际意义。
复合测试图信号
复合测试图信号是由黑白和彩色分量 的组合组成，为给显示器性能提供更 多的信息，该图至少包括以下内容：
用于检查中心和边角清晰度的楔形线 簇。用于检查中心清晰度的楔形线簇 要求至少10根黑线9根白线，线簇分 别位于水平、垂直及斜向最高的斜向 方向。用于检查边角的楔形线簇测试 范围下限应适当降低，黑线和白线条 数可适当减少，方向分别位于水平和 垂直方向。这些楔形线簇带有中心和 边角清晰度典型值标识； 用于检查图像重显率的有效刻度，在 重显率为95%刻度处应有明显标记； 用于表明图像格式的标记； 用于调整显示器标准工作状态的极限 八灰度等级信号； 用于检查灰度等级的已知亮度标度的 6到10个亮度阶梯； 用于检查显示器是否工作在正常状态 下的活动图像和彩色信号； 复合测试图的平均图像电平应为50%。
式中是（0…8）点中的任意 一个点数
边角的平均值：
L5 + L6 + L7 + L8 4 L0 ×100%
Pi=Li/L0×100%
白平衡误差
概述
表征显示器的白色色度坐标会随图像亮度的改变 而改变的程度。

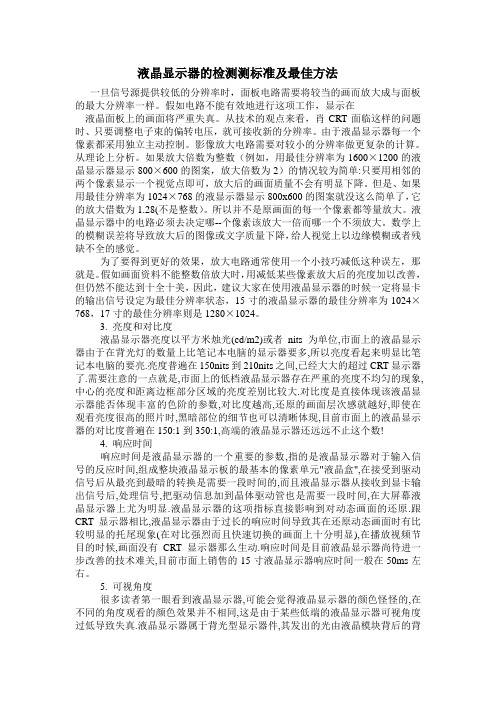

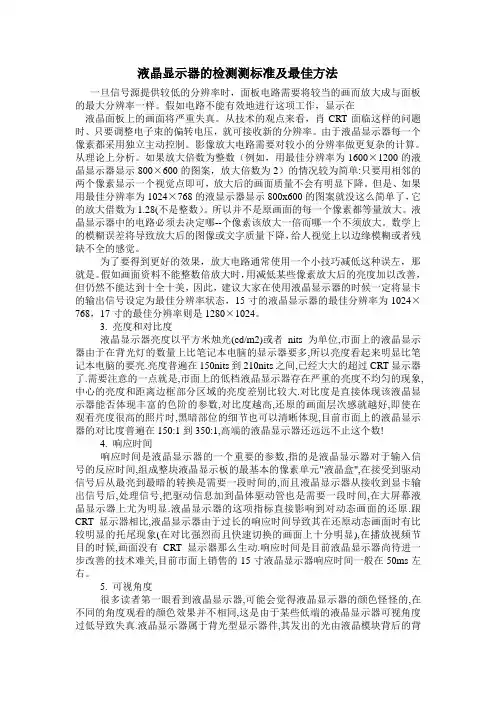

液晶显示器的检测标准及最佳方法
液晶显示器的检测测标准及最佳方法一旦信号源提供较低的分辨率时，面板电路需要将较当的画而放大成与面板的最大分辨率一样。
假如电路不能有效地进行这项工作，显示在液晶面板上的画面将严重失真。
从技术的观点来看，肖CRT面临这样的问题时、只要调整电子束的偏转电压，就可接收新的分辨率。
由于液晶显示器每一个像素都采用独立主动控制。
影像放大电路需要对较小的分辨率做更复杂的计算。
从理论上分析。
如果放大倍数为整数（例如，用最佳分辨率为1600×1200的液晶显示器显示800×600的图案，放大倍数为2）的情况较为简单:只要用相邻的两个像素显示一个视觉点即可，放大后的画面质量不会有明显下降。
但是、如果用最佳分辨率为1024×768的液显示器显示800x600的图案就没这么简单了，它的放大借数为1.28(不是整数）。
所以并不是原画面的每一个像素都等量放大。
液晶显示器中的电路必须去决定哪--个像素该放大一倍而哪一个不须放大。
数学上的模糊误差将导致放大后的图像或文字质量下降，给人视觉上以边缘模糊或者残缺不全的感觉。
为了要得到更好的效果，放大电路通常使用一个小技巧减低这种误左，那就是。
假如画面资料不能整数倍放大时，用减低某些像素放大后的亮度加以改善，但仍然不能达到十全十美，因此，建议大家在使用液晶显示器的时候一定将显卡的输出信号设定为最佳分辨率状态，15寸的液晶显示器的最佳分辨率为1024×768，17寸的最佳分辨率则是1280×1024。
3. 亮度和对比度液晶显示器亮度以平方米烛光(cd/m2)或者nits为单位,市面上的液晶显示器由于在背光灯的数量上比笔记本电脑的显示器要多,所以亮度看起来明显比笔记本电脑的要亮.亮度普遍在150nits到210nits之间,已经大大的超过CRT显示器了.需要注意的一点就是,市面上的低档液晶显示器存在严重的亮度不均匀的现象,中心的亮度和距离边框部分区域的亮度差别比较大.对比度是直接体现该液晶显示器能否体现丰富的色阶的参数,对比度越高,还原的画面层次感就越好,即使在观看亮度很高的照片时,黑暗部位的细节也可以清晰体现,目前市面上的液晶显示器的对比度普遍在150:1到350:1,高端的液晶显示器还远远不止这个数!4. 响应时间响应时间是液晶显示器的一个重要的参数,指的是液晶显示器对于输入信号的反应时间,组成整块液晶显示板的最基本的像素单元"液晶盒",在接受到驱动信号后从最亮到最暗的转换是需要一段时间的,而且液晶显示器从接收到显卡输出信号后,处理信号,把驱动信息加到晶体驱动管也是需要一段时间,在大屏幕液晶显示器上尤为明显.液晶显示器的这项指标直接影响到对动态画面的还原.跟CRT显示器相比,液晶显示器由于过长的响应时间导致其在还原动态画面时有比较明显的托尾现象(在对比强烈而且快速切换的画面上十分明显),在播放视频节目的时候,画面没有CRT显示器那么生动.响应时间是目前液晶显示器尚待进一步改善的技术难关,目前市面上销售的15寸液晶显示器响应时间一般在50ms左右。

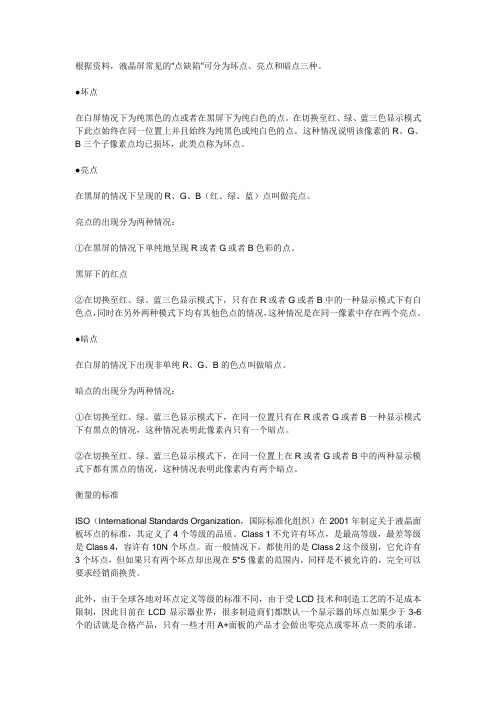

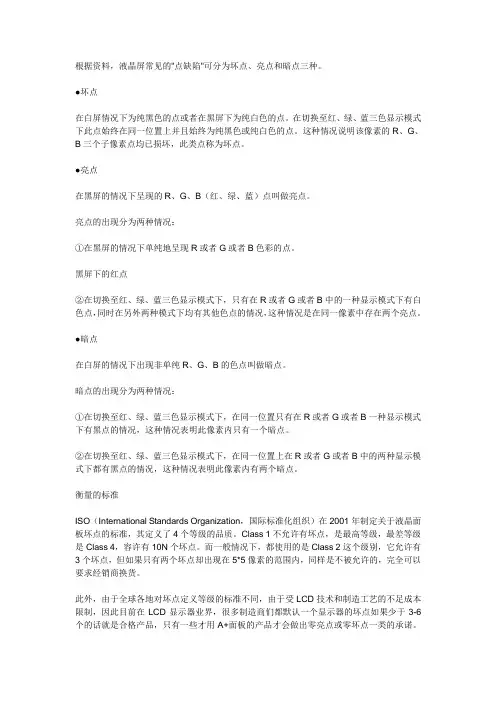

显示器检测
根据资料，液晶屏常见的"点缺陷"可分为坏点、亮点和暗点三种。
●坏点在白屏情况下为纯黑色的点或者在黑屏下为纯白色的点。
在切换至红、绿、蓝三色显示模式下此点始终在同一位置上并且始终为纯黑色或纯白色的点。
这种情况说明该像素的R、G、B三个子像素点均已损坏，此类点称为坏点。
●亮点在黑屏的情况下呈现的R、G、B（红、绿、蓝）点叫做亮点。
亮点的出现分为两种情况：①在黑屏的情况下单纯地呈现R或者G或者B色彩的点。
黑屏下的红点②在切换至红、绿、蓝三色显示模式下，只有在R或者G或者B中的一种显示模式下有白色点，同时在另外两种模式下均有其他色点的情况，这种情况是在同一像素中存在两个亮点。
●暗点在白屏的情况下出现非单纯R、G、B的色点叫做暗点。
暗点的出现分为两种情况：①在切换至红、绿、蓝三色显示模式下，在同一位置只有在R或者G或者B一种显示模式下有黑点的情况，这种情况表明此像素内只有一个暗点。
②在切换至红、绿、蓝三色显示模式下，在同一位置上在R或者G或者B中的两种显示模式下都有黑点的情况，这种情况表明此像素内有两个暗点。
衡量的标准ISO（International Standards Organization，国际标准化组织）在2001年制定关于液晶面板坏点的标准，其定义了4个等级的品质。
Class 1不允许有坏点，是最高等级，最差等级是Class 4，容许有10N个坏点。
而一般情况下，都使用的是Class 2这个级别，它允许有3个坏点，但如果只有两个坏点却出现在5*5像素的范围内，同样是不被允许的，完全可以要求经销商换货。
此外，由于全球各地对坏点定义等级的标准不同，由于受LCD技术和制造工艺的不足成本限制，因此目前在LCD显示器业界，很多制造商们都默认一个显示器的坏点如果少于3-6个的话就是合格产品，只有一些才用A+面板的产品才会做出零亮点或零坏点一类的承诺。
此外，随着技术的不断完善，有些品牌的液晶板无亮点率已经能够达到90%。

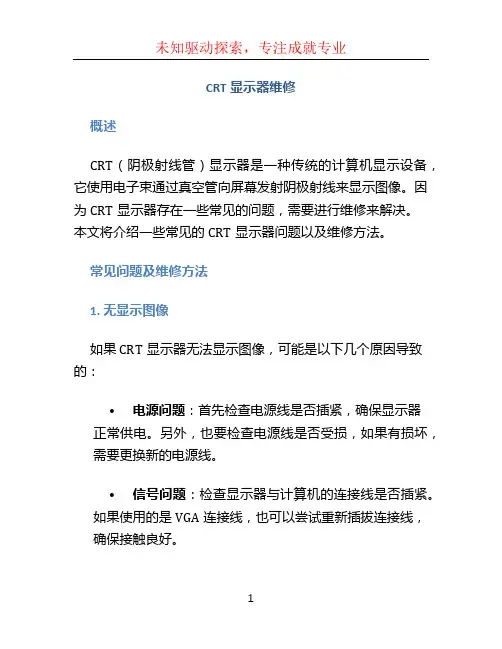

crt显示器维修
CRT显示器维修概述CRT（阴极射线管）显示器是一种传统的计算机显示设备，它使用电子束通过真空管向屏幕发射阴极射线来显示图像。
因为CRT显示器存在一些常见的问题，需要进行维修来解决。
本文将介绍一些常见的CRT显示器问题以及维修方法。
常见问题及维修方法1. 无显示图像如果CRT显示器无法显示图像，可能是以下几个原因导致的：•电源问题：首先检查电源线是否插紧，确保显示器正常供电。
另外，也要检查电源线是否受损，如果有损坏，需要更换新的电源线。
•信号问题：检查显示器与计算机的连接线是否插紧。
如果使用的是VGA连接线，也可以尝试重新插拔连接线，确保接触良好。
•显示设置问题：在计算机的显示设置中，确认分辨率和刷新率是否正确设置。
如果设置不正确，可能导致显示器无法正常工作。
2. 显示器发出嗡嗡声或异味如果CRT显示器发出嗡嗡声或产生异味，可能是以下原因导致的：•电源问题：CRT显示器的电源电容可能老化或损坏，导致发出嗡嗡声或异味。
这时需要将显示器送往专业维修中心进行更换电容的操作。
•电子枪问题：CRT显示器的电子枪可能出现故障，导致发出嗡嗡声或产生异味。
这时需要将显示器送往专业维修中心进行电子枪的检修或更换。
3. 显示图像模糊或失真如果CRT显示器显示的图像模糊或失真，可能是以下原因导致的：•分辨率设置问题：检查计算机的显示设置，确保分辨率设置与显示器兼容。
如果分辨率设置过高，可能导致图像模糊或失真。
•磁场干扰：附近有强磁场物体（如音响、手机等）可能会对CRT显示器产生干扰，导致图像模糊或失真。
将这些物体移开一段距离，或将显示器与这些物体保持一定的间距，可以解决问题。
4. 显示器闪烁或屏幕跳动如果CRT显示器屏幕不停闪烁或跳动，可能是以下原因导致的：•电源问题：检查电源线是否插紧，确保电源供电正常。
同时也要检查电源线是否有损坏，如果需要，更换新的电源线。
•刷新率设置问题：检查计算机的显示设置，确保刷新率设置合适。
电脑故障维修：CRT显示器三个最常见故障的解决方法
CRT显示器三个最常见故障的解决方法随着使用时间增加，CRT显示器的内部元件部分参数会发生变化，导致显示器出现故障，而这些故障很多是可以通过调整显示器内部某些可调元件解决的。
一、显示器散焦出现这种情况时，显示器屏幕上显示的字迹会模糊不清，造成这种现象的原因大多是由于显示器聚焦电压发生变化，或显像管的一些参数发生变化。
可以通过调整聚焦电压解决这个问题，具体办法如下：打开显示器后盖，在电路板上找到行输出变压器，它上面有一个带有塑料把手的电位器，名为“Focus”，在开机状态下，反复调整该电位器，直到屏幕上字迹清晰为止。
二、显示器偏色CRT显示器长期使用后，屏幕上的三种荧光粉发光效率发生变化，或电路板上的一些元件参数发生变化，如红、绿、蓝三色驱动三极管状态发生变化，都可能导致显示器偏色。
以底色偏红最常见，这是由于红色荧光粉发光效率变强造成的。
显示器偏色的调整办法又分两（电脑没声音）种情况：一是在低亮度下偏色，需要调整三个暗平衡可调电阻“RDRIVE”、“GDRIVE”和“BDRIVE”，这三个可调电阻一般位于显示器尾座板上，如显示器偏红色则调整“RDRIVE”电阻以减弱红色，同时配合调整其它两（电脑没声音）个可调电阻，直到将底色调成白色为止；二是在高亮度下偏色，需要调整显示器尾座板上的三个可调电阻“RBIAS”、“BBIAS”和“GBIAS”，直到在高亮度下将底色调成白色为止。
三、亮度偏低显示器亮度偏低，且将显示器面板上的亮度调节旋钮调到最大，亮度仍然不够。
这种现象有两（电脑没声音）种原因造成，一是由于CRT显示器长期使用，荧光粉发光效率减弱造成的；二是由于显示器加速极电压发生变化造成的，这种情况可以通过微调加速极电压解决，具体是调整行输出变压器上的“Screen”电位器，将亮度适当调高即可，不过加速极电压的调整不能超过允许范围。
编后：由于CRT显示器内有高压元件，用户在调整相关元件时，一定要注意自身安全，特别是在带电调整时。

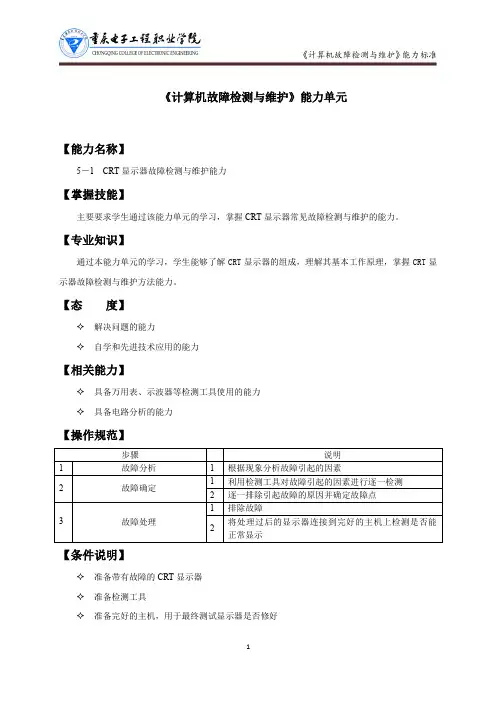

计算机故障检测与维护51 CRT显示器故障检测与维护能力标准
《计算机故障检测与维护》能力单元
【能力名称】
5－1 CRT显示器故障检测与维护能力
【掌握技能】
主要要求学生通过该能力单元的学习，掌握CRT显示器常见故障检测与维护的能力。
【专业知识】
通过本能力单元的学习，学生能够了解CRT显示器的组成，理解其基本工作原理，掌握CRT显示器故障检测与维护方法能力。
【态度】
✧解决问题的能力
✧自学和先进技术应用的能力
【相关能力】
✧具备万用表、示波器等检测工具使用的能力
✧具备电路分析的能力
【操作规范】
【条件说明】
✧准备带有故障的CRT显示器
✧准备检测工具
✧准备完好的主机，用于最终测试显示器是否修好
1
2 【鉴定方式】
✧ 实践操作
✧ 理论考试
【鉴定场地】
专业实训室
【能力证明】
✧ 了解CRT 显示器的组成和各部分的功能。
✧ 理解显示器的工作原理。
✧ 能对CRT 显示器常见故障进行检测、分析和处理。
✧ 鉴定方式以实作考核为主，理论考试（占30%）+实作鉴定（占70%），达到75分为合格。

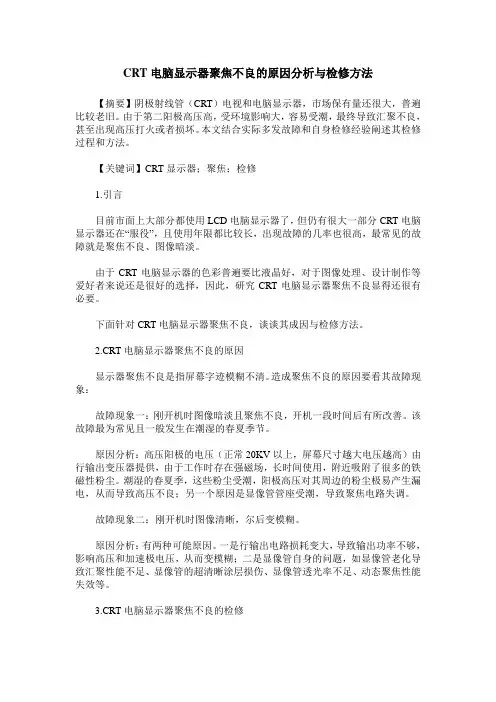

CRT电脑显示器聚焦不良的原因分析与检修方法
CRT电脑显示器聚焦不良的原因分析与检修方法【摘要】阴极射线管（CRT）电视和电脑显示器，市场保有量还很大，普遍比较老旧。
由于第二阳极高压高，受环境影响大，容易受潮，最终导致汇聚不良，甚至出现高压打火或者损坏。
本文结合实际多发故障和自身检修经验阐述其检修过程和方法。
【关键词】CRT显示器；聚焦；检修1.引言目前市面上大部分都使用LCD电脑显示器了，但仍有很大一部分CRT电脑显示器还在“服役”，且使用年限都比较长，出现故障的几率也很高，最常见的故障就是聚焦不良、图像暗淡。
由于CRT电脑显示器的色彩普遍要比液晶好，对于图像处理、设计制作等爱好者来说还是很好的选择，因此，研究CRT电脑显示器聚焦不良显得还很有必要。
下面针对CRT电脑显示器聚焦不良，谈谈其成因与检修方法。
2.CRT电脑显示器聚焦不良的原因显示器聚焦不良是指屏幕字迹模糊不清。
造成聚焦不良的原因要看其故障现象：故障现象一：刚开机时图像暗淡且聚焦不良，开机一段时间后有所改善。
该故障最为常见且一般发生在潮湿的春夏季节。
原因分析：高压阳极的电压（正常20KV以上，屏幕尺寸越大电压越高）由行输出变压器提供，由于工作时存在强磁场，长时间使用，附近吸附了很多的铁磁性粉尘。
潮湿的春夏季，这些粉尘受潮，阳极高压对其周边的粉尘极易产生漏电，从而导致高压不良；另一个原因是显像管管座受潮，导致聚焦电路失调。
故障现象二：刚开机时图像清晰，尔后变模糊。
原因分析：有两种可能原因。
一是行输出电路损耗变大，导致输出功率不够，影响高压和加速极电压，从而变模糊；二是显像管自身的问题，如显像管老化导致汇聚性能不足、显像管的超清晰涂层损伤、显像管透光率不足、动态聚焦性能失效等。
3.CRT电脑显示器聚焦不良的检修针对不同成因，检修方法也略有不同，下面简述CRT电脑显示器聚焦不良的检修方法，值得一提的是经我们实践发现下述方法同样适用CRT彩色电视机的检修。
（1）对于刚开机图像暗淡且聚焦不良，开机一段时间后有所改善的故障。

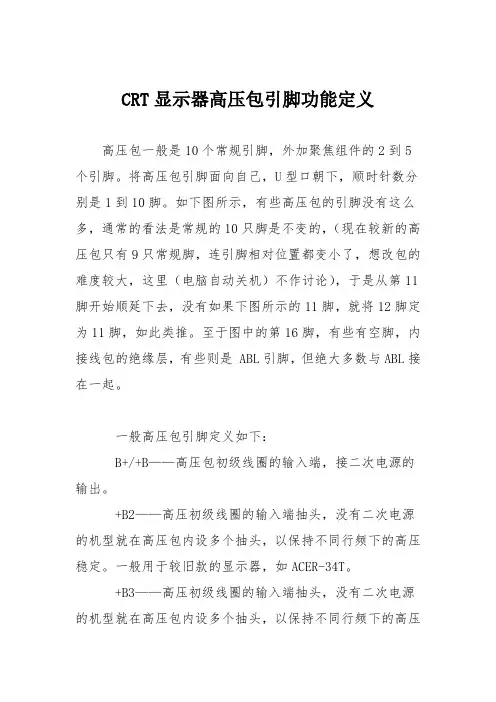

电脑故障维修：CRT显示器高压包引脚功能定义
CRT显示器高压包引脚功能定义高压包一般是10个常规引脚，外加聚焦组件的2到5个引脚。
将高压包引脚面向自己，U型口朝下，顺时针数分别是1到10脚。
如下图所示，有些高压包的引脚没有这么多，通常的看法是常规的10只脚是不变的，（现在较新的高压包只有9只常规脚，连引脚相对位置都变小了，想改包的难度较大，这里（电脑自动关机）不作讨论），于是从第11脚开始顺延下去，没有如果下图所示的11脚，就将12脚定为11脚，如此类推。
至于图中的第16脚，有些有空脚，内接线包的绝缘层，有些则是 ABL引脚，但绝大多数与ABL接在一起。
一般高压包引脚定义如下：B+/+B——高压包初级线圈的输入端，接二次电源的输出。
+B2——高压初级线圈的输入端抽头，没有二次电源的机型就在高压包内设多个抽头，以保持不同行频下的高压稳定。
一般用于较旧款的显示器，如ACER-34T。
+B3——高压初级线圈的输入端抽头，没有二次电源的机型就在高压包内设多个抽头，以保持不同行频下的高压稳定。
一般用于较旧款的显示器，如ACER-34T。
VCP——高压包初级线圈的输出端，接行管。
D/C——接阻尼管和逆程电容。
大家不要被这个引脚吓倒，其实只是高压包初级线圈的抽头，通常距离VCP端只有2到3匝，用来改善阻尼线性，GND——接地。
NC——空脚。
（内部空脚或外部不用此引脚）G1——负压100到200V输出。
在包内绕组约10匝。
AFC——行逆程脉冲输出。
在包内绕组通常是2匝，电压峰值约35V。
FB——二次电源取样输出。
在包内绕组通常是3匝，电压峰值约50V。
+5V——行中心调整电压。
在包内绕组2匝，冷端接B+。
-5V——行中心调整电压。
在包内绕组2匝，冷端接B+。
ABL——内接高压线圈的冷端。
300V——动聚电路的供电。
电压值是200到600V。
有时在包内绕组输出，有时在行管C极整流获得。
DF——动态聚焦电压输入端。
SFR——包内聚焦组件中的FV/SV调整电位器冷端，通常是接地的，但有些机型将其用作信号取样。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章显示器概述一、调节图标对比度：调整图像信号的明暗程度亮度：调整背景光栅（即调节控制栅极的电压）水平宽度调整：H.SIZE垂直幅度调整：V.SIZE行相位调整：单一的图像位置调整场中心调整：背景光栅跟随图像移动枕形调整二、荧光屏荧光屏壁内侧涂有三基色荧光粉（红、绿、蓝）☆注意：通电时不可揭开高压帽，不可触摸高压嘴（肚脐眼），内有二万到三万伏高压。
尾管上套有磁环（用软磁铁构造），石墨导电层的地为显示器的地。
三、显像管的基本构成灯丝：加6.3V的直流电压给阴极加热（HT）阴极：加正几十伏直流电压，表面涂一次金属活性物质，受热向外发射电子控制栅极：负几十伏直流加速极：加正几百伏直流电压，使阴极发射的电子，以更快的速度轰击荧光粉点聚焦极：加正几千伏直流电形成电子透镜高压阳极：加2万多伏的高压在内部石墨导电层，以产生强大的电场力显像管各极电压的高低对光栅和图像亮度的影响：(1)高压阳极2万多伏高压越高，光栅和图像越亮。
(2)加速极正几百伏的电压越高，光栅和图像越亮。
(3)控制栅极负几十伏的电位越高，光栅和图像越亮。
(4)灯丝的电压越高，光栅越亮。
(5)阴极正几十伏的电位越低，光栅越亮。
四、电子元器件符号含义电阻：R 电容：C 电感：L 二极管：D稳压二极管：ZD 三极管：Q 场效应管：Q三极管B C E 场效应管G D S 集成电路：IC变压器：T 跳线：J 晶振：X正温度系数热敏电阻：PTC (PR)负温度系数热敏电阻：NTC (NR)继电器：RY 测试点：TP 可调电阻：VR开关和微动开关：SW 保险电阻：FB 排插座：P五、主板上常用集成电路TDA9302 场输出芯片（即场块放大器）TDA9111 行场振荡芯片，交流信号产生源，具有一定频率的交流电LM1279 视频前置放大芯片用以驱动三基色阴极LM2438 视频末级放大芯片用以驱动三基色阴极24CO4 外存储器（EEPROM）一般为2K/4K/8K/16K74LS14P 数字门电路，反向器UC3842 电源管理芯片，内置振荡器六、显示器主板维修时参考物理框图七、显示器功能方框图FBT：高压包 H.SYNC：行同步信号V.SYNC：场同步信号八、各部位损坏几率统计行扫描电路：占40%电源电路：占30%场扫描电路：占15%-20%视放电路：占15%-20%CPU ：＜5行场振荡：＜2九、行管上加的直流电压①能量来源过高会造成行管损坏②如果掺杂了交流杂波会造成行管损坏③行管B极控制信号如果不正常，也会造成行管损坏④如果前级有交流杂波带入，后级的频率会不正确十、显示器的分类1. 按显示颜色分类CRT显示器按显示颜色可以分为单色显示器和彩色显示器两种（1）单色显示器：只能显示一种颜色，绿色（Green）、黄色（Yellow）、琥珀色（Amber）或纸白色（Paper White）。
（2）彩色显示器：可以显示16色、16位增强色、256色或24位增强色等多种色彩丰富的颜色。
2．按视频输入信号的方式分类（1）模拟显示器（视频输入信号是模拟信号）（2）数字显示器（输入信号是分离式的TTL脉冲信号可以是单色或彩色）3. 按显卡接口分类（1）MDA 单色显示器显示单色（分辨率为720*350）（2）CGA 彩色显示器显示4种颜色（分辨率为320*200或640*200）（3）EGA 彩色显示器显示16种颜色（分辨率为640*350）（4）VGA 彩色显示器显示256种颜色（分辨率为640*480，640*400，640*350）（5）SVGA 彩色显示器显示256种颜色（分辨率为640*350，640*400，640*480），（800*600，1024*768，1280*1024或者更高）4 . 按扫描频率分类（1）单频显示器（行扫描频率固定不变）（2）多频显示器（目前市场上的主流显示器）十一、显示器的结构1. 物理结构（1）外部：①外壳②控制面板（模拟控制按钮、单键飞梭、数控型按钮）③底座④显示屏（2）内部：①金属屏蔽罩②显像管（管座、电子枪、荫罩、荧光膜、荧光屏）③偏转线圈（行偏转线圈、场偏转线圈）④消磁线圈⑤视频板⑥色纯汇聚校正组件⑦光栅旋转线圈⑧主电路板（开关、电源输入接口、信号输入接口、CPU 等电子元件）2. 电路结构①显示器开关电源②系统控制电路③视频信号处理电路④同步信号处理电路⑤行扫描电路⑥场扫描电路⑦视频放大电路⑧显像管附属电路（亮度控制电路、白平衡调整电路、关机消亮点电路、行场消隐电路、动态汇聚电路、光栅旋转电路、消磁电路）十二、显示器的主要技术参数1. 像素和分辨率像素是指屏幕上能够独立控制颜色和亮度的最小单位；分辨率是指在屏幕上的单位面积上有多少个像素点，它是图像清晰程度的标志。
在CRT显示器中像素有红，绿，蓝三种颜色的荧光点组成，像素点越多，表示显示器的图像越清晰。
2.点距和栅距点距就是指显像管上的两个最接近的同色荧光点之间的直线距离。
点距是显像管重要参数之一，单位是毫米。
点距越小，影像看起来越清晰。
一般显示器点距为0.2—0.28mm，若17吋显示器的点距大于0.28mm就会导致图像模糊不清。
栅距是指条栅状荫罩式显像管平行的光栅之间的距离。
一般在0.25mm以下。
3.显像管显示器之间最大的差别就是显像管，在相同的可视面积下，显像管的品质是决定显示器性能是否优越最关键的因素。
通常所说的显示器尺寸就是指显像管尺寸，一般用英寸（吋）表示。
目前主流的纯平显像管制造厂商有LG（未来窗）SAMSUMG （丹娜管）SONY（特丽珑）三菱（钻石珑）日立（锐利珑）等品牌。
4. 荫罩分为孔状荫罩和条栅状荫罩两种类型。
它安装在与荧光屏内壁距离很近的地方，并与阳极相连。
由很薄的钢板制成。
上面开有40多万个小孔。
它的作用是在于保证三个电子束共同穿过同一个荫罩孔，准确的激发荧光粉，使之发出红、绿、蓝三色光。
是显像管的造色机构。
5. 扫描频率显像管电子枪发射出的电子束在行偏转磁场的作用下从荧光屏的左上角开始，向右做水平扫描（称为行扫描正程），扫完一行后迅速又回到左边（称为行扫描逆程）；如此逐次扫描直至到屏幕的右下角，工作完成了整个屏幕一帧（称为场正程），接着从右下角跳至左上角继续扫描（称为场逆程）。
行扫描正程时间+行扫描逆程时间称行周期，其倒数为行频。
电子束每秒在屏幕上的扫描水平线称为水平刷新率。
场扫描正程时间+场扫描逆程时间称场周期，其倒数为场频。
每秒在屏幕上显示的图像数称为垂直刷新率。
行频分别与场频、分辨率成正比，场频越高或者水平线数越多，要求的行频也越高。
反过来说，行频越高，则允许显示器分辨率可变范围越大，场频也越高，显示器越好.行频=场频*电子束水平扫描线数÷0.93行频又称为“水平扫描频率”，指电子枪每秒在荧光屏上扫过的水平线的数量，其值等于“场频×垂直分辨率×1.04”，单位为KHz（千赫兹）。
行频是一个综合分辨率和场频的参数，该值越大，显示器可以提供的分辨率越高，稳定性越好。
以1204×768的分辨率、85Hz的场频为例，显示器的行频至少应为 68KHZ,目前CRT显示器比较主流的行频系列是：70KHz,85（86）KHz,96KHz等。
行频就是Y轴坐标对应的像素刷新的频率，就是一秒内刷新多少次；场频就是X轴坐标对应的像素刷新的频率。
6.视频带宽所谓带宽是显示器视频放大器通频带宽度的简称，一个电路的带宽实际上是反映该电路对输入信号的响应速度。
带宽越宽，惯性越小，响应速度越快，允许通过的信号频率越高，信号失真越小，它反映了显示器的解像能力。
带宽低，则信号失真太大，带宽高，会造成不必要的浪费。
这是因为带宽达到一定值后若再增加，对某一频率的信号来说其波形的改善十分有限，而为增加带宽所付的代价却非常昂贵，所以要折衷考虑。
带宽=场频*(电子束水平扫描线数÷0.93)*(每条水平扫描线上的像素个数÷0.8）视频宽带是指每秒电子枪扫描过的总像素数，单位为MHZ（兆赫）。
带宽=水平分辨率×垂直分辨率×场频（画面刷新次数）带宽=水平像素（行数）×垂直像素（列数）×刷新频率/0.7（有效系数）例如：分辨率1024×768、刷新频率85HZ的画面，所需要的带宽为：带宽=1024×768×85/0.7=97MHZ视频带宽是显示器的最基本的频率特性。
带宽越宽则表明显示器电路可处理的频率范围带宽的值越大，显示器性能越好,相应的价格也会更高。
一般100MHZ左右的显示器带宽已经默认为一个基本标准。
7. 隔行扫描和逐行扫描隔行和逐行扫描是显像管电子枪对屏幕的扫描方式。
隔行扫描是先扫描奇数行，后扫描偶数行，通过两次扫描来完成对图像的更新。
奇场与偶场合在一起才组成完整的一帧图像。
（绝大多数的电视机就是这种扫描方式）。
逐行扫描是由左上角开始，向右逐点扫描，直至右下角，只需一次扫描即可完成对图像的更新。
隔行与逐行相比，隔行图像有闪烁感，易使眼睛疲劳，而逐行相对隔行而言没有闪烁感，对眼睛伤害较小。
8. 屏幕可视区域由于显像管荧光屏是非球面而近似平面，将引起光栅枕形失真，尤其是屏幕边缘的地方更明显，所以制造的时候四周都留有黑框，避开显示质量不好的部分。
15吋显示器的可视范围在13.8吋左右，17吋的可视范围显示器在16吋左右。
9. 动态聚焦动态聚焦是指电子枪扫描屏幕时，对电子束在屏幕中心和四角聚焦的差异进行自动修补的功能。
可以更好地提高屏幕四周的图像清晰度。
10. 安全认证和绿色环保由于CRT显示器在工作时候会放射对人体不好的X射线，因此现在的显示器必须通过TCO95认证甚至TCO99极其严格的认证。
绿色环保就是让显示器在用户长时间不使用的时候下进入节能状态。
十三、 CRT显示器的工作原理CRT显示器的核心部件是CRT显像管。
CRT显像管使用电子枪发射高速电子，经过垂直和水平的偏转线圈，来控制高速电子的偏转角度，最后高速电子击打屏幕上的磷光物质使其发光，通过电压来调节电子束的功率，屏幕上就会形成明暗不同的光点，从而形成各种图案和文字。
彩色显像管屏幕上的每一个像素点都由红R绿G蓝B三种涂料组合而成，由三束电子束分别激活这三种颜色的磷光涂料，用不同强度的电子束调节三种颜色的明暗程度就可得到所需的颜色。
通过加装的荫罩（或荫栅）对电子束进行更加精确的控制，正确瞄准的电子束穿过每个磷光涂层光点相对应的屏蔽孔，荫罩（或荫栅）拦下所有散乱的电子束，以避免它们打到错误的磷光层。
十四、自会聚彩色显像管工作原理所谓电子束会聚就是红R、绿G、蓝B三个电子束在整个屏幕都分别击中自己的基色荧光粉色点上。
自会聚就是用非均匀偏转磁场是R、G、B电子束自动会聚，自动消除三电子束的失聚，而不用外电路的动态调整。
