电梯安装过程质量检测记录表 订货单位： 合同号：梯号：地址： 安装位置： 安装班组： 安装日期： 竣工日期: 云南鑫携奥电梯销售有限公司
电梯主要参数 电梯型号额定载重量kg 额定速度m/s 控制屏型号 控制方式□集选□信号控制屏编号 曳引比: 轿厢规格深 mm 宽 mm 高 mm 运行高度： mm 地坑深度: mm 顶层高度： mm 净开门： mm 开门方式： mm 开门方式： mm 曳引机型号曳引机编号 曳引机速比：曳引轮直径Φ mm 曳引绳直径Φ mm 曳引绳根数根 电动机型号功率KW 额定电压 V 电流 A 电动机转速r/min 绝缘等级 制动器电压维持电压 限速器型号动作速度M/s 限速器编号出厂年月年月 安全钳型式□瞬时□渐进安全钳型号 安全钳编号缓冲器型式□蓄能□耗能缓冲器型号缓冲器行程 mm 对重铁规格对重铁块数块备注：
一般部位要求 序号检查项目规范要求 检测结果 班组自检监理专检 1 厅门、轿门、轿厢 曳引机、控制屏 外观整齐，良好 2 机房、井道、底坑、等机房、底坑均应做妥地平，曳引机工字钢基础、绳孔台阶水泥基础光滑平直。 3 机房照明灯、消防设施、 门窗、通风等 （门户自理） 机房内维修侧应设置有足够亮度有固定 照明灯； 机房内墙壁上醒目位置干粉灭火机； 机房内通风良好； 机房门应往外开，门窗等均应有防雨设 施； 机房内如有水管通过，应加隔离。 4 电梯总电源开关放线总电源开关进线为三相五线制；接地线和零线应分别设置； 5 各运动或运转部位清洗干净，润滑良好，动作灵活可靠。 6 各类信号指示和按钮动作准确无误，信号清晰。 7 机房内各批示标记厅门外应标注“机房重地，闲人莫入”告示牌； 机房吊钩应有限吊标记； 钢丝绳上标出开锁区域位置； 曳引轮，电机飞轮、限速器上标注升降方向标记； 松闸扳手悬挂处应张贴使用说明事项。 8 焊接部位焊接牢固且规范，并补油漆防锈。 9 曳引机、电动机用油油质可靠，油位标准 10 制动器手动送闸扳手漆成红色，并有说明书挂于易接近墙上 11 曳引轮、导向轮垂直、平行 度 限速器轮垂直度 曳引轮、导向轮、空、满载均 曳引轮、导向轮平行度 限速器轮垂直度 12 曳引绳与机房楼板孔洞间 隙、孔洞台阶 间隙 台阶高 13 控制屏（柜）维修侧离墙距 离 控制柜、屏维修侧距其他设备的距离≮ 600mm，离墙距离≮500mm，靠壁式控制柜 后面离墙应有100~200mm通风去湿的距 离。 备注:
目录页码 1 注意 4 2 总述 4 2.1 软件版本 4 2.2 同步/异步电机及现代化操作之版本 4 2. 3 运行模式 4 2.4 参数 4 2. 5 连接参数输入面板 5 2.6 上电 5 3 运行 5 3.1 参数的选择和变更 5 参数列表 6 显示屏参数 6 功能参数 6 3.2 在EEPROM中保存变更7 3.3 恢复所有参数到工厂设置7 3.4 恢复个别参数到工厂设置7 4 错误堆栈8 4.1 显示错误堆栈8 4.2 删除堆栈显示8 4.3 结束堆栈显示8 4.4 错误描述8 5 参数描述10 5.1 可变参数10 P0：启动延迟参考值t STS10 P1:抱闸作用时间t BE10 P3…P6：速度控制10 P3：转动方向10
1．注意 根据设备构成，仅一定（合理的）参数会显示。例：当选择带有外部运行特征计算机的运行方式时，则不能对内部运行特征计算机的任何参数进行编缉。 2．总述 2．1 软件版本 此描述包含的软件版本为V2.1,V11.1, V20.4/MO(TMC-板)和V5.1(TMI-板)。 随着产品的进一步研发和改进，我们不定期地对新软件进行更新，界时可能会与此处描述有出入。软件更新的具体说明请参见SAP中相关技术说明。 我们将以后版本命名如下： 对于TMC-板：V2.2, V2.3…或V11.2, V11.3或V20.5/MO, V20.6/MO。 对于TMI-板：V5.2, V5.3。 2．2 同步/异步电机和现代化操作之版本 现有4种不同的CPI软件版本，其区别在于不同用途上。V2.X TMC和V5.X TMI用在同步电机上。V11.X TMC用在带增量解码器的异步电机上，V20.X/MO TMC用在带或不带增量解码器的第三方电机上。每个版本都自带一个EPROM。版本号和技术发布日期印在相关EPROM上。 注：如何调节版本V2.0X/MO TMC将在第6章节作单独描述，因其参数调节程序与其它两种版本有明显不同。 2．3 运行方式 版本V2.X TMC, V5.X TMI 和V11.X TMC适用于以下运行方式： TMC 或TMI板，此板能识别哪些额外元件已连接，并能自动拨到正确运行方式。 运行方式“带有CAN总线控制的外部运行特征计算机”不能使用版本V20.X/MO TMC。 -带CAN总线控制的内部运行特征计算机： 在变频器中的运行特征计算机 -带CAN总线控制的外部运行特征计算机： 速度及力矩的参考值由外部运行特征计算机输出，并通过CAN电报传送到变频器中。 -带并联接口TIC的内部运行特征计算机： TIC板有8个数字输入和5个去隅输出。“变频器通过接口进行控制。（运行特征计算机在变频器中）此装置构成的标记为CPI....C。 2．4 参数类型 参数类型共有4种： -可变参数 如：最大速度，转动方向或控制器参数。 对输入的数字是否在允许范围内进行监控和限制。 -列表参数 可对预设置的列表参数进行选择。 -显示屏参数：显示不同运行数值的： 如：当前速度，当前参考值等 -功能参数：显示一显示屏参数，并同时启动两种功能。参见3.1 “参数的选择与变更”
编号：电梯安装过程记录 电梯型号: 工程名称: 安装单位: 安装日期:
上海中业电梯安装维修有限公司
一、工程概况 设备类型设备名称设备型号产权单位 产权单位地址 使用单位 使用单位地址 设备使用地址邮政编码制造单位制造单位制造年月出厂编号联系电话安装单位资格证书号安装负责人联系电话 管理人员 电梯额定速度电梯额定载荷层/站/门电梯提升高度 顶层高度底坑深度
二、电梯施工前土建工程检查记录 序号检测内容自检结果监检结果1 机房（机器设备间）的结构应能承受预定的载 荷和力。 2 机房（机器设备间）的平面及高度等尺寸应能满足电梯安装后作业人员安全操作空间的要求。 3 井道壁应有足够的机械强度，能够满足电梯各种运行工况下的受力要求。 4 钢井架结构的井道应有承载能力的验收证明。5 井道平面尺寸应能保证轿厢、对重及导轨等安装后，相应的安全间距满足要求。 6 井道顶部结构及顶层高度应能保证电梯安装
后，其顶部空间符合要求。 7 井道圈梁及预埋件等应满足导轨和层门等安装工艺的要求。 8 电梯实际提升高度以及各层门、井道安全门及检修门的井道开口应与参数及图纸相符并满足相关要求。 9 ①底坑地面的强度应能满足GB7588-2003的 5.3.2条款规定的各种受力条件要求。 ②如果轿厢与对重（或平衡重）之下确有人能够到达的空间，其设计受力强度还应不小于5000N/m2 。 10 3.2底坑深度应能保证电梯安装后，其底坑空间 符合要求。 自检结论： 自检人员：年月日监检结论：
监检人员：年月日 三、设备开箱状况记录 包装箱外观情况 包装箱数量 及箱号零部件质量状况 缺损零部件名 称、规格、数量 处理办法 备注 建设（监理）单位开箱人员 (签字) 安装单位开箱人员(签字)
CPIK 变频器操作手册非热动式 11M 15M 32M 48M 60 105 热动式15RM 32RM 48RM 25R 33R 50R 100R 150R
德国蒂森克虏伯电梯(韩国公司)
操作手册 印记 保留所有权利 ?版权: 德国蒂森克虏伯电梯 (韩国公司) 55-30号, 区鱼洞, Kuro区, 首尔市 韩国印制, 2006年9月 德国蒂森克虏伯电梯 (韩国公司) 对此说明书有转印，书写以及发行的权力。在没有德国蒂森克虏伯电梯 (韩国公司)的许可的情况 下复印，或是以任何形式修改本说明书作为发行或是商业行为，被视为侵犯著作权的行为，将被起诉。 对培训课程内容的适当性的责任在于雇主.: 德国蒂森克虏伯电梯 (韩国公司) 前言 我们很高兴你决定购买一个德国蒂森克虏伯电梯 (韩国公司)的高质量的产品，这操作手册能帮助你熟悉变频器及其预期的使用方法。关于安全和危险的重要信息，有助于您安全地使用变频器并改造。 德国蒂森克虏伯电梯 (韩国公司)
操作手册 目录 1。安全................................................................................................................................................ 使用的符号......................................................................................... 1.1解释 1.2一般安全信息............................................................................................ 2。产品说明和安装说明................................................... 2.1表示变频器CPIK ....................................................................... 2.2说明变频器CPIK ............................................................................ 2.2.1警告.............................................................................................................. 2.2.2安装说明............................................................................................. 2.2.3技术数据...................................................................................................... 2.2. 3.1一般数据................................................................................................... 2.2. 3.2型规范........................................................................................... 2.2. 3.3外部模块............................................................................................ 2.2. 3.4降额........................................................................................................ 2.2.4一般说明............................................................................................... 2.2.4.1电源电压................................................................................................. 2.2.4.2系统配置....................................................................................... 2.2.4.3电源连接........................................................................................... 2.2.4.4隔离变频器........................................................................... 2.2.4.5漏电流.............................................................................................. 2.2.4.6故障电流................................................................................................... 2.2.4.7直流环节电容放电时间.................................................................. 2.2.4.8电子地............................................................................................ 2.2.4.9运行接触器................................................................................................. 2.2.4.10内部风扇.................................................................................................. 2.3接口..................................................................................................................... 2.3.1连接图............................................................................................... 2.3.2变频器的输入和输出端子（非热动）............................... 2.3.2.1电源............................................................................................................ 2.3.2.2电机和电缆........................................................................................... 2.3.2.3制动电阻.............................................................................................. 2.3.2.4内部电压............................................................................................... 2.3.2.5分别驱动风扇电机............................................................................. 2.3.2.6电机PTC热敏电阻连接....................................................................... 2.3.2变频器的输入和输出端子（热动）..................................... 德国蒂森克虏伯电梯 (韩国公司)
杂物电梯检验作业指导 文件编号: HFDT-ZY-02-2016-011 编制: 冀晶晶 审核: 王维宏 批准: 石军伟 河北合丰电梯安装工程有限公司 一、目得 为了加强对杂物电梯安装、维修、日常维护保养、使用与检验工作得管理,规范杂物电梯安装重大维修监督检验与定期检验行为及测试方法,提高检验工作质量,促进杂物电梯运行安全保障工作得有效落实,特制定本细则。 二、适用范围 本检验细则适用于电力驱动得曳引式或者强制式杂物电梯与液压杂物电梯(防爆杂物电梯除外)得安装、重大维修监督检验与定期检验。 三、检验依据 3、1《电梯安装验收规范》(GB/T10060─2011) 3、2《电梯监督检验与定期检验规则—杂物电梯》(TSG T7006-2012) 四、检验基本规定 施工单位应当按照设计文件与标准得要求,对杂物电梯机房、井道、底坑等涉及杂物电梯施工得土建工程进行检查,对杂物电梯制造质量(包括零部件与安全保护装置等)进行确认,并且做好记录,符合要求后方可以进行杂物电梯施工。 施工单位或维护保养单位应当按照相关安全技术规范与标准得要求,保证施工质量,真实、准确地填写施工检验记录与检验报告书,对施工或者日常维护保养质量以及提供得相关文件、资料得真实性及其与实物得一致性负责。
五、实施现场检验时应具备下列检验条件: 5、1.机房温度、电压符合杂物电梯设计文件得规定; 5、2.环境空气中没有腐蚀性与易燃性气体及导电尘埃; 5、3.检验现场(主要指机房、井道、轿顶、底坑)清洁,没有与杂物电梯工作无关得物品与设备,相关现场(例如层站门口)放置表明正在进行检验得警示牌; 5、4.对井道进行了必要得封闭。 六、检验仪器要求 七、检验项目、内容要求与方法 1 技术资料 1、1 制造资料 检验内容与要求: 制造单位提供了以下用中文描述得出厂随机文件: (1)制造许可证明文件,其范围能够覆盖所提供杂物电梯得相应参数; (2)杂物电梯整机型式试验合格证书或者报告书,其内容能够覆盖所提供杂物电梯得相应参数; (3)产品质量证明文件,注有制造许可证明文件编号、该杂物电梯得产品出厂编号、主要技术参数,以及门锁装置、限速器(如果有)、安全钳(如果有)、破裂阀/节流阀(如果有)、含有电子元件得安全电路(如果有)、驱动主机、控制柜等安全保护
蒂森克虏伯电梯维保部技术员等级 (1、2、3）试题A卷 分公司: 西安姓名：__________ 测试日期：_ _ (一)填空 (每一小空0.5分,小计20分) 1.电梯属于特种设备，现行电梯的制造与安装安全规范是_______，电梯维修 人员必须持有 _________方能上岗安装和维保电梯。 GB7588-2003; 特种作业人员操作证 2.处于我司合同有效期内维保的设备,控制柜内应保存______________, ______________。 电梯/扶梯维保记录；服务记录（绿联） 3.电梯供电主电源应该是 _____相______线制，电压标准幅度范围为 _______。 三相；五线，正负7% 4、依据国标，限速器的垂直度为 0.5mm ,； 主导轨导靴间隙1-2mm ； 5、蒂森TCM标准上行安全钳活钳块间隙 2 .5----4mm ；下行安全钳活钳块间隙 3.5-- --4mm； TCM 中山轿顶称重探头与铁板由大变小间隙是 13.5mm ；TCM 中山轿顶减震器工作高度空厢时96-98mm ，减震器应垂直； 6、TCM 中山电梯LN-LK 平层光电间距14.5-16mm ;LN接入mf3板； 7、机房噪音机房平均≤80 db(A) ；运行中轿内最大：≤55 db(A) ；开关门过程最 大：≤65 db(A)； 8、国标要求门锁钩的啮合尺寸为≧ 7 mm；门中缝为≦2 mm，门侧缝为 2-6 mm；
9、国标要求抱闸间隙为≦0.7 mm；蒂森TCM电梯MN6输出抱闸电压 90-180v ； 10、蒂森电梯公司的曳引机DAF210为永磁同步曳引机 TW130为有齿异步曳引机； 11、蒂森电梯MC2系统CNB-BUS通讯系统的终端电阻为 120 欧姆； 12、TCM-MC2型电梯的安全回路电压为AC220V V；TIC-Ⅲ控制系统TIC-3型电梯的安全回 路电压110V V； 13、TCM-MC2型电梯的抱闸为 2 个线圈，线圈采用串方式连接，线圈采用压 敏电阻进行保护； 14 、蒂森扶梯上段安全回路开关有扶手带保护开关、前沿板保护开关、围 裙板保护开关、急停开关； 15、TIC-3系统空载、满载、超载信号由 SM-02 板处理，平层开关PS、PX信号由 SM-01 板处理； 16、TIC-3系统SM-01主板F56为上平层调整参数，F57为下平层调整 参数； 17、CTU2板H4为变频器选型参数，U3为开门爬行速度参数，SM-01主板中 TX2为光幕信号设置； 18. 两个电阻并联：一个阻值为 60欧，另一个阻值为 40欧，结果其总阻值为 _______欧。 24欧 (二)是非与选择题(每题1分,小计40分) (A)是非题.（20分）对的请打“√”，错的请打“×”。 （）1. 根据GB8903－88《电梯用钢丝绳》，曳引钢丝绳表面有较严重的磨损和腐蚀，应更换钢丝绳。 （√） （）2. 只要是电梯的管理人员都可以对电梯进行维保作业。 （×） （）3.对于任何速度的电梯都可以采用液压缓冲器。 （√） （）4.F9门机系统中，门机和主板只能采用CAN-BUS通讯。 （ X ）
电梯安装过程质量记录 使用单位：山西和兴源物业管理有限公司 （郡宇.万象城） 电梯编号: 11502384 电梯型号: 乘客电梯 工程名称: 乘客电梯安装 安装单位: 山西捷源机电工程有限公司安装日期: 2015.7.22
山西捷源机电工程有限公司 一、电梯施工前土建工程检查记录 序号检测内容自检结果监检结果 1 机房（机器设备间）的结构应能承受预定的载荷 和力 符合合格 2 机房（机器设备间）的平面及高度等尺寸应能满 足电梯安装后作业人员安全操作空间的要求 符合合格 3 井道壁应有足够的机械强度，能够满足电梯各种 运行工况下的受力要求 符合合格 4 钢井架结构的井道应有承载能力的验收证明符合合格 5 井道平面尺寸应能保证轿厢、对重及导轨等安装 后，相应的安全间距满足要求 符合合格 6 井道顶部结构及顶层高度应能保证电梯安装后， 其顶部空间符合要求 符合合格 7 井道圈梁及预埋件等应满足导轨和层门等安装 工艺的要求 符合合格 8 电梯实际提升高度以及各层门、井道安全门及检 修门的井道开口应与参数及图纸相符并满足相 关要求 符合合格 9 ①底坑地面的强度应能满足GB7588-2003的 5.3.2条款规定的各种受力条件要求。 ②如果轿厢与对重（或平衡重）之下确有人能够 到达的空间，其设计受力强度还应不小于 5000N/m2 符合合格 10 3.2底坑深度应能保证电梯安装后，其底坑空间 符合要求 符合合格 自检结论：合格 自检人员：张红兵2015年08月05日
监检结论：合格 监检人员：王文青2015年08月05日 二、设备开箱状况记录 包装箱外观情况完好包装箱数量 及箱号 1#~7# 零部件质量状况完整 缺损零部件名 称、规格、数量 无处理办法/ 备注/ 建设（监理）单位开箱人员 (签字) 安装单位开箱人员(签字)
蒂森克虏伯电梯维保部技术员等级（1、2、3）试题A卷 分公司：西安姓名： __________ 测试日期: （一）填空（每一小空0.5分,小计20分） 1、________________________________________________________ 电梯属于特种设备，现行电梯的制造与安装安全规范是__________________________ 电梯维修 人员必须持有_________ 方能上岗安装和维保电梯。 GB7588-2003;特种作业人员操作证 2、____________________________________________________________ 处于我司合同有效期内维保的设备,控制柜内应保存________________________________ , 。 电梯/扶梯维保记录；服务记录（绿联） 3、________________________ 电梯供电主电源应该是_______________________ 相制，电压标准幅度范围为_____ 。 三相；五线，正负7% 4、依据国标，限速器的垂直度为0.5mm ,； 主导轨导靴间隙_1-2mm _________ ； 5、蒂森TCM标准上行安全钳活钳块间隙_ 2 .5----4mm _ ;下行安全钳活钳块间隙_3.5-- --4 mm_ ； TCM 中山轿顶称重探头与铁板由大变小间隙是_ 13.5mm _______ ；TCM中山轿顶减 震器工作高度空厢时_96-98 mm_，减震器应垂直； 6、TCM中山电梯LN-LK平层光电间距14.5-16mm ;LN 接入mf3板； 7、机房噪音机房平均< 80 _db（A）;运行中轿内最大：< 55 db（A）;开关门过程最
杂物电梯安装施工方案 文件编号: ZW-A/0-2011 版本: A/ 1 受控状态: 分发号: XXX设备有限公司 2011年4月8日发布 2011年5月1日实施 安装工程施工方案 建设单位: 工程项目:杂物电梯安装 本施工方案是指导本部电梯现场施工的法则及纲领性文件，安装班组必须严格按照执行。一、原则 1、来格执行GB7588-2003《电梯制造与安装安全规范》、JG135-200《杂物电梯》、GB10058-93 《电梯技术件》、GB10059-93《电梯安装验收规范》 2、认真执行本厂制定的各项企业标准及安装管理制度。 二、施工方案 1、工程概况 建设单位; 安装地点: 设备基本参数及数量: 电梯编号电梯名称载重量速度层站数提升高度数量 控制方式:厅外按钮 驱动方式:曳引
生产厂家: 生产日期: 工期: 2、工程内容 电梯施工的安排参照《电梯安装工艺流程图》，施工中要协调好各方面的配合(包含需方及土建施工)，衔接好各个安装工序，避免重复劳动，应保质保量完成各项安装工作。(电梯安装工艺流程图见附件) 3、现场施工人员配置 根据工期进度要求，安排1个安装班组进场，班组由2人组成其中 项目经理: ;组长: ;组员: 。 4、班组施工机具设备和测试器具表 种类工具名称数量备注 电锤 1台电冲击电钻 1台动手枪电钻 1台工磨光机 1台具切割机 1台 电焊机 1台 电焊面罩 1只 电焊手套 1付电电焊钳 1把焊焊把线 30米气割炬 1把割乙炔表 1只如有损坏立即更换工氧气表 1只如有损坏立即更换具乙炔管 25米如有损坏立即更换 氧气管 25米如有损坏立即更换 乙炔瓶扳手 1只 万用电表 1台 兆欧表 1台测钳型电流表 1台数字转速表 1台试水平尺 1把角尺 1把器塞尺 1把斜度塞尺 1把具百分尺 1只
杂 物 电 梯 " 安 装 工 艺 编制单位：上海其士电梯工程有限公司
目录 一、杂物电梯安装安全守则 (3) 二、杂物电梯安装工艺控制流程 (4) 三、杂物电梯安装工艺细则.................................................5-9 ！
一、杂物电梯安装安全守则 1、必须牢记“安全第一”的生产观念，从思想上保持高度警惕。 2、进入施工现场，必须头戴安全帽，工作时穿上规定的工作服和安全鞋，不可戴手镯 等装饰品。严禁在工作时玩耍、打斗、饮酒。 3、工作区域及周围地区必须保持清洁，任何时间均应防止绊倒，或其它损伤。保持安 全检查的环境。 4、工作现场要有足够的照明，随身照明严禁使用明火或220V电源照明，必须用36V 以下的电源作照明。 5、当使用易燃，易爆及有害液体时，必须要有足够的空气流通，并有保护装置的消防 器材。在现场严禁吸烟和引入火种。如在密封场所也无通风设施，则必须戴上认可的口罩，防止溶液接触到皮肤。切勿将氧气、氯气等混合以免发生爆炸。 6、在使用电动工具时，必须保证有可靠接地，并配有漏电保护器，电动工具不得在潮 湿或水中使用，切不可将电动工具当作其它用途使用。 7、气割设备应放置在妥善地方，并有“禁止吸烟”标示，消防措施和灭火工具。氧气 瓶和乙炔瓶存放距离不得小于7米，且远离火源至少10米。 8、当进行电焊或气割工作时，应提前与业主防火部门取得联系。申请动火证，操作工 必须持有操作证方可动火，动火前必须有监护人并配备灭火器。 9、每天工作结束时，检查是否有工具，无用的物品还没有拾起，看看安排的工作是否 完成。检查开关是否开着。同时应确保防火设备处于良好的状态。 10、每个工地必须备有急救箱。 ；
3. 门机调整
Catalogue 目录 No. 序号Description 说明 Page 页 5.1 检查和确认5-4 5.2 门机的接线5-4 5.3 门机的初始化5-7 5.4 门机的参数设置5-9 5.4.1 参数设定操作5-9 （1）控制板描述5-9 （2）参数设置方式5-10 5.4.2 RCF-1型门机参数一览表5-11 5.4.3 位置参数5-12 5.4.4 力矩参数5-13 5.4.5 速度参数5-14 5.4.6 参数描述5-15 （1）模式参数5-15 （2）电机参数5-16 （3）传动参数5-16 （4）编码器参数5-17 （5）力矩参数5-17 （6）关门力监测的范围限定5-17 （7）显示参数5-19 No. Description Page
序号说明页（8）插入式直流制动参数5-20 5.5 门机的正常运行5-20 5.6 门机的手动运行5-20 5.7 门机的关门力监测5-21 5．门机调整
TE-E型电梯采用RCF-1型变频门机。以下部分重点介绍该种门机的电气调整方法。 5.1 检查和确认 在调试门机之前，应对门机及相关部件进行仔细地检查。应重点检查如下项目： 1．控制柜，及门机外部电源应关闭； 2．检查门机板上有关输入电源的类型； 3．安装和操作RCF－1皆须小心谨慎。尤其防止金属片、油、水或其它杂质进入门机控制器；4．一旦完成机械工作，须再移掉覆盖物以确保轿厢门驱动系统完美安全地运行； 5．确保门机控制器电源已切断至少2分钟后才开始接线； 6．检查安全开关电路（急停开关）是否正常； 7．确保所有电气部件正确接地； 8．确保门机控制器电源正确。否则，可能发生设备和/或其它电气部件损坏，甚至导致火灾；9．确保接线正确； 10．严禁将总电源连到门机控制器的控制线端子或电机端子。否则会导致设备损坏； 11．电源、控制和电机线路中都要配置一个封闭式铁氧环； 12．连接线要尽可能短，而且控制线要与电机和电源线分开； 13．接地电阻必须小于或等于10 欧姆，接地线截面必须至少1,5 mm2 5.2 门机的接线 接线时只要打开小盖子。所有端子适用于截面积为0.08至2.5 mm2的电缆。
目录页码1注意4 2总述4 2.1软件版本4 2.2同步/异步电机及现代化操作之版本4 2.3运行模式4 2.4参数4 2.5连接参数输入面板5 2.6上电5 3运行5 3.1参数的选择和变更 5 参数列表 6 显示屏参数 6 功能参数 6 3.2 在EEPROM中保存变更7 3.3 恢复所有参数到工厂设置7 3.4 恢复个别参数到工厂设置7 4 错误堆栈8
1．注意 根据设备构成，仅一定（合理的）参数会显示。例：当选择带有外部运行特征计算机的运行方式时，则不能对内部运行特征计算机的任何参数进行编缉。2．总述 2．1 软件版本 此描述包含的软件版本为V2.1,V11.1, V20.4/MO(TMC-板)和V5.1(TMI-板)。随着产品的进一步研发和改进，我们不定期地对新软件进行更新，界时可能会与此处描述有出入。软件更新的具体说明请参见SAP中相关技术说明。 我们将以后版本命名如下： 对于TMC-板：V2.2, V2.3…或V11.2, V11.3或V20.5/MO, V20.6/MO。 对于TMI-板：V5.2, V5.3。 2．2 同步/异步电机和现代化操作之版本 现有4种不同的CPI软件版本，其区别在于不同用途上。V2.X TMC和V5.X TMI 用在同步电机上。V11.X TMC用在带增量解码器的异步电机上，V20.X/MO TMC 用在带或不带增量解码器的第三方电机上。每个版本都自带一个EPROM。版本号和技术发布日期印在相关EPROM上。 注：如何调节版本V2.0X/MO TMC将在第6章节作单独描述，因其参数调节程序与其它两种版本有明显不同。 2．3 运行方式 版本V2.X TMC, V5.X TMI 和V11.X TMC适用于以下运行方式： TMC 或TMI板，此板能识别哪些额外元件已连接，并能自动拨到正确运行方
资料 编号： 电梯安装过程记录 电梯型号: 工程名称: 安装单位: 安装日期:
****电梯有限公司
一、工程概况 设备类型设备名称设备型号产权单位 产权单位地址 使用单位 设备使用地址 使用单位地址邮政编码制造单位制造年月出厂编号联系电话安装单位资格证书号 安装负责人联系电话管理人员 电梯额定速度电梯额定载荷层/站/门电梯提升高度 顶层高度底坑深度备注
二、电梯施工前土建工程检查记录 序号检测内容自检结果监检结果 1 机房（机器设备间）的结构应能承受预定的载荷和力。 2 机房（机器设备间）的平面及高度等尺寸应能满足电梯安装后作业人员安全操作空间的要求。 3 井道壁应有足够的机械强度，能够满足电梯各种运行工况下的受力要求。 4 钢井架结构的井道应有承载能力的验收证明。 5 井道平面尺寸应能保证轿厢、对重及导轨等安装后，相应的安全间距满足要求。 6 井道顶部结构及顶层高度应能保证电梯安装后，其顶部空间符合要求。 7 井道圈梁及预埋件等应满足导轨和层门等安装工艺的要求。 8 电梯实际提升高度以及各层门、井道安全门及检修门的井道开口应与参数及图纸相符并满足相关要求。 9 ①底坑地面的强度应能满足GB7588-2003的 5.3.2条款规定的各种受力条件要求。 ②如果轿厢与对重（或平衡重）之下确有人能够到达的空间，其设计受力强度还应不小于5000N/m2。 10 3.2底坑深度应能保证电梯安装后，其底坑空间符合要求。 自检结论： 自检人员：年月日
监检结论： 监检人员：年月日 三、电梯设备进场开箱检验记录表 工程名称安装地点 产品合同号梯号 安装合同号层/站 电梯供应商代表 安装单位项目负责人 监理（建设）单位监理工程师出厂日期开箱日期 序号检验内容及要求 检验 结果 检验 结论 检验员 1 包装情况 零部件应按类别及装箱单完好地装入箱内，并应垫片、卡紧、固定，精密加工、表面装饰的部件应防止相对移动。曳引机应整体包装。包装及密封应完好，规格应符合设计要求，附件、备件齐全，外观应完好。设备、材料、零部件无损伤、锈蚀及其他异常情况 2 随机文件 1）文件目录；2）装箱清单；3）产品合格证；4）机房、井道布置图；5）使用维护说明书（含润滑汇总表及电梯功能表）；6）电气原理图、接线图及其符号说明；7）主要部件安装图；8）安装（调试）说明书；9）安全部件形式试验报告结论副本；10）易损件目录； 3 机械部件 曳引机标牌应注明：1）产品名称、型号；2）额定速度；3）额定载重量4）减速比；5）出厂编号；6）标准编号；7）质量等级标志；8）厂名、商标；9）出厂日期限速器、缓冲器、安全钳装置、门锁的标牌应标明：1）名称、型号及主要性能、参数；2）厂名；3）形式试验标志及试验单位； 4 电气部件 电动机、控制柜等各种电气部件应装入防潮箱内，并应作防振处理，必须存放室内。控制柜标牌应标明：型号、规格，制造厂名称及其识别标志或商标。 5 进口设备 还应有进口货物报关单、商检合格证书以及国际标准化组织认证的产品证书、产品检验标准和有关资料。产品各部件的标志、标识、须知、说明等，均应清晰、易懂、耐用，并优先使用中文汉字。 处 理 检查验收结论:
目录页码
1．注意 根据设备构成，仅一定（合理的）参数会显示。例：当选择带有外部运行特征计算机的运行方式时，则不能对内部运行特征计算机的任何参数进行编缉。 2．总述 2．1 软件版本 此描述包含的软件版本为,, MO(TMC-板)和(TMI-板)。 随着产品的进一步研发和改进，我们不定期地对新软件进行更新，界时可能会与此处描述有出入。软件更新的具体说明请参见SAP中相关技术说明。 我们将以后版本命名如下： 对于TMC-板：, …或, 或MO, MO。 对于TMI-板：, 。 2．2 同步/异步电机和现代化操作之版本 现有4种不同的CPI软件版本，其区别在于不同用途上。TMC和TMI用在同步电机上。TMC用在带增量解码器的异步电机上，MO TMC用在带或不带增量解码器的第三方电机上。每个版本都自带一个EPROM。版本号和技术发布日期印在相关EPROM上。 注：如何调节版本MO TMC将在第6章节作单独描述，因其参数调节程序与其它两种版本有明显不同。 2．3 运行方式 版本TMC, TMI 和TMC适用于以下运行方式： TMC 或TMI板，此板能识别哪些额外元件已连接，并能自动拨到正确运行方式。 运行方式“带有CAN总线控制的外部运行特征计算机”不能使用版本MO TMC。 -带CAN总线控制的内部运行特征计算机： 在变频器中的运行特征计算机 -带CAN总线控制的外部运行特征计算机： 速度及力矩的参考值由外部运行特征计算机输出，并通过CAN电报传送到变频器中。 -带并联接口TIC的内部运行特征计算机： TIC板有8个数字输入和5个去隅输出。“变频器通过接口进行控制。（运行特征计算机在变频器中） 此装置构成的标记为CPI....C。 2．4 参数类型 参数类型共有4种： -可变参数 如：最大速度，转动方向或控制器参数。 对输入的数字是否在允许范围内进行监控和限制。 -列表参数 可对预设置的列表参数进行选择。 -显示屏参数：显示不同运行数值的：

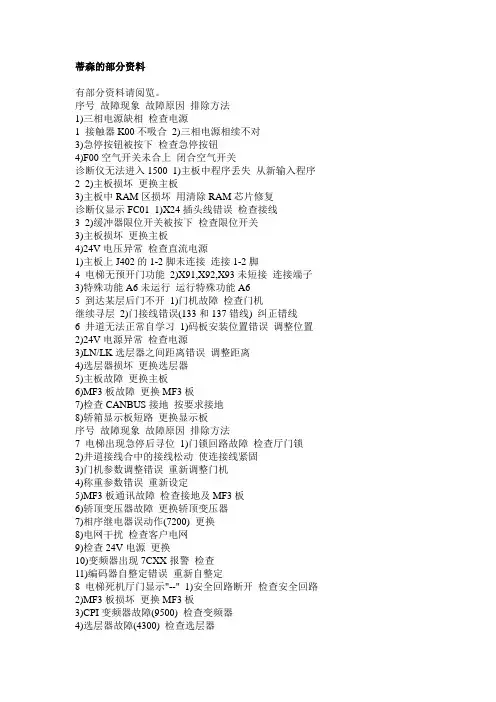

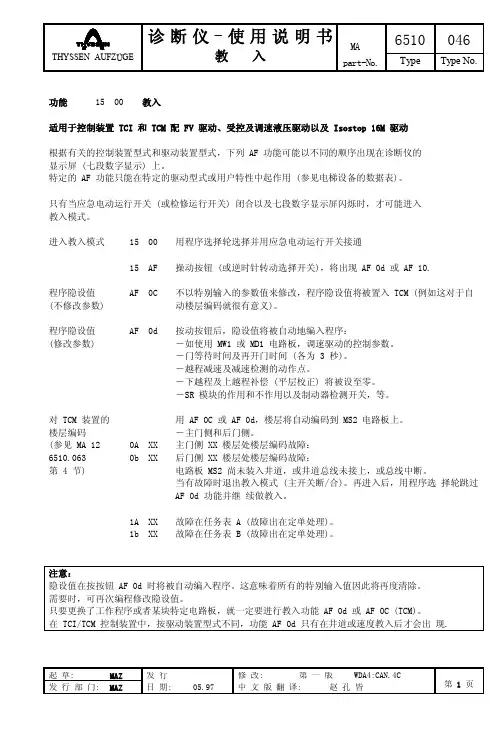

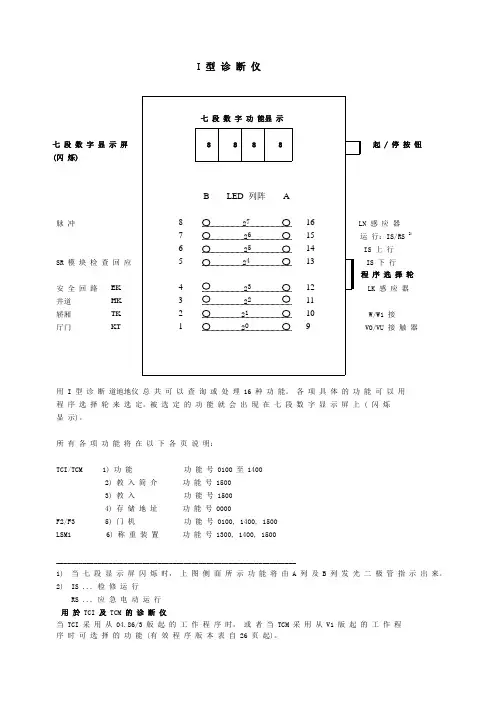

一．速度较入： 电梯停在顶楼。1）打检修，仪表进1500→ENT→AF16→ENT 2）打正常→ENT→自动运行→自动停→打检修→ENT结束3）AF23→ENT额定速度；AF26→ENT 加速度（400～500）；AF27→ENT减速度（400～500） 二．做OC：(换召唤板) 机房打检修。仪表进15AF→ENT AFxx→﹢AFOC→ENT EFxx 结束 三．做A6：(换MC2主板) 1）15AF→A6FF→ENT→A60d→ENT→A6Fd→ENT→A6EA→ENT→A6dA→ENT→A6Ad→ENTA600→EN T 退出 2）井道自学习： a.电梯停在底层，打检修，冲下极限。仪表进15AF→ENT AF10→ENT AF11 b.打正常，短安全→ENT 自学习开始 c.顶层停车。断电，再送电。3）做OC。 四．编码器与变频器做匹配：（无机房） 1）MC2主板，仪表进15AF，按下SER复位按钮 2）变频器，仪表进P86，将“0”改为“1”，按P键（参数键）。这时TMI板将自动复位一次。再将“1”改为“2”，控 制柜内按住上或下键不放，主机自整定开始，主机会发出“嗡嗡”声。约2秒左右按P键，主机自己停转。P86自动复位回“0”，并保存。 3）主板退出15AF，并按一下复位按钮SER. 4）换TMI板后，注意更改以下参数： P3(正反转)、P5、P6、P13、P14（轮径）、P15、P16（额定速度）、P40（主机型号）速度修改：TMI板进P16改参数，主板做速度教入即可。 五．称重调整： 在轿顶称重盒内进行。仪表进15bF→ENT bF01→ENT 显示CAN总线连接 0000 CMS没有连接CAN总线0001 CMS已连接CAN总线bF02→ENT 修改bF01值 bF03→ENT 显示轿厢负载方式0000 按%比显示0001 按Kg数显示bF04→ENT 修改bF03值 bF07→ENT 显示感应器与接触面的距离750 加载时距离变大1350 加载时距离变小bF08→ENT 修改bF07值 bF0C→调整感应器（调到仪表两列灯全灭）bF0F→站一人，以该人的重量设置Kg数或改1400→ENT 显示值在0～50。（最好不为0） 六．F9门机调整 1）首先调整机械包括门间隙，多挈带是否错槽涨紧度是否合适，齿型带不能涨得过紧，尼龙挡块位置合适，门 刀防扒门凸轮间隙调整合适； 2）门机自学习：将2门扇关闭，门刀完全张开，按下门机S1自学习开关5秒，门机开始自行学习各项参数；3）参数学习好后，手动开关门，比较顺畅无明显撞击现象，自学习成功；如果关门有撞击或者学习过程中红灯 亮则需要检查多挈带涨紧度及门机控制器；
1 目录 No. 序号Description 说明 Page 页 2 门机调整 2 2.1 K100门机系统的介绍 2 2.2 CTU2板的介绍 3 2.2.1 CTU2板实物图及示意图 3 2.2.2 CTU2板端口定义 5 2.2.3 CTU2板性能指标 6 2.2.4 CTU2板的指示灯说明7 2.3 门机变频器Altivar 28的介绍8 2.3.1 门机变频器Altivar 28控制面板介绍8 2.3.2 门机变频器Altivar 28菜单访问10 2.4 门机变频器Altivar 31的介绍11 2.4.1 门机变频器Altivar 31控制面板介绍11 2.4.2 门机变频器Altivar 31菜单访问13 2.5 K100型门机系统的调试13 2.5.1 检查和确认13 2.5.2 门机的接线13 2.5.3 CTU2板菜单操作及状态显示说明16 2.5.4 CTU2板的参数设置18 2.5.5 门机的运行位置----速度参数图20 2.5.6 门机自学习21 2.5.7 门机通电后的第一次运行21 2.5.8 门机的正常运行21 2.5.9 门机的手动运行21 2.5.10 如何确认K100门机调试结束21 2.6 CTU2板故障代码说明23 2.7 相关故障说明24 2.8 CTU2板软件版本号25 2门机调整 本门机系统采用K100型门机和Altivar 28/31变频器。以下部分重点介绍该种门机的电气调整方法。 2.1 K100门机系统的介绍
2.2 CTU2板的介绍 2.2.1 CTU2板实物图及示意图
图2 K100门机板实物图
