雨水调蓄池计算范文雨水调蓄池是一种通过收集和储存雨水，用于农田灌溉、景观绿化、城市补水等的水资源利用措施。
它能够有效降低城市排水系统的负荷，减少洪水发生的可能性，同时也能够为城市提供水资源补给。
本文将对雨水调蓄池的计算进行详细介绍。
首先是容积计算。
容积是指雨水调蓄池可以储存的雨水量，它需要根据实际情况进行合理的计算。
容积计算可以按照雨水调蓄池的设计目的和使用要求进行。
1.降雨量：需要根据当地的降雨量数据来确定雨水调蓄池的储水量。
可以参考相关的气象数据或历史降雨数据来计算。
2.储水期限：需要确定雨水调蓄池的储水期限，即在多长时间内需要利用储存的雨水。
根据储水期限的不同，储水容积也会有所变化。
3.社会需求：需要根据当地的实际需求来确定雨水调蓄池的容积。
如果用于农田灌溉，需要计算农田需水量；如果用于景观绿化，需要计算绿化区域的需水量。
容积计算的公式如下：容积=降雨量×储水期限×社会需求流量计算是指雨水调蓄池接收和排出水流的能力。
它需要根据调蓄池的设计参数和流量特征来进行合理的计算。
流量计算需要考虑以下几个因素：1.雨水收集面积：需要根据实际情况确定雨水调蓄池的收集面积。
收集面积越大，收集的雨水量就越多。
2.排放方式：需要确定雨水调蓄池的排放方式，即通过溢流、渗漏或抽排等方式进行排放。
不同的排放方式对流量计算有不同的影响。
3.雨水流速：需要根据实际情况确定雨水调蓄池的雨水流速。
雨水流速越大，调蓄池的流量就越大。
流量计算的公式如下：流量=雨水收集面积×雨水流速需要注意的是，在进行雨水调蓄池的计算时，还需要考虑一些其他的因素，如雨水渗透系数、土壤类型、地下水位等。
这些因素对雨水调蓄池的设计和计算也有一定的影响。
总之，对于雨水调蓄池的计算，需要综合考虑容积和流量两个方面。
通过合理计算，可以得到适合实际情况的雨水调蓄池容量和流量。
这样就能够更好地利用雨水资源，降低排水系统的负荷，提高城市水资源的利用效率。
水利专业常用计算公式一、枢纽建筑物计算1、进水闸进水流量计算：3）1/2 Q=B0δε m（ 2gH0式中： m —堰流流量系数ε—堰流侧缩短系数2、明渠恒定平均流的基本公式以下：流速公式：u＝C Ri流量公式Q＝Au ＝ A C Ri流量模数K ＝ A C R式中： C—谢才系数，对于平方摩阻区宜按曼宁公式确定，即C＝ 1 R1 / 6nR—水力半径（ m）；i—渠道纵坡；A —过水断面面积（m2）；n—曼宁粗糙系数，其值按SL 18 确定。
3、水电站引水渠道中的水流为缓流。
水面线以a1 型壅水曲线和b1 型落水曲线最为常有。
求解明渠恒定缓变流水面曲线，宜采用逐段试算法，对棱柱体和非棱柱渠道均可应用。
逐段试算法的基本公式为a v2 a v22211h2h12g2g△ x=i - i f式中：△ x——流段长度（m）；g——重力加速度（m/s2）；h1、 h2——分别为流段上游和下游断面的水深（m）；v1、 v2——分别为流段上游和下游断面的平均流速（m/s）；a1、 a2——分别为流段上游和下游断面的动能修正系数；i f——流段的平均水里坡降，一般可采用1-h f1n12 v 12n 22 v 22i f i f 1i f 2或 i f2R14/3R24 / 32x式中： h f —— △ x 段的水头损失（ m ）；n 1、 n 2——分别为上、下游断面的曼宁粗糙系数，当壁面条件相同时，则n 1=n 2=n ；R 1、 R 2 ——分别为上、下游断面的水力半径（m ）；A 1、 A 2——分别为上、下游断面的过水断面面积（㎡）；4、各项水头损失的计算以下：（ 1）沿程水头损失的计算公式为h fx n 12 v 12n 22 v 222 R 14 / 3R 24 / 3（ 2）渐变段的水头损失，当断面渐缩变化时，水头损失计算公式为：h ω h c h fv 22v 12i f Lf c2g2g 5、前池虹吸式进水口的设计公式（ 1）吼道断面的宽高比： b 0/h 0=1.5 —2.5 ；（ 2）吼道中心半径与吼道高之比： r 0/h =1.5 —2.5 ；（ 3）进口断面面积与吼道断面面积之比：A /A =2— 2.5 ；1（ 4）吼道断面面积与压力管道面积之比： A 0/A M =1— 1.65 ；（ 5）吼道断面底部高程（ b 点）在前池正常水位以上的超高值： △ z=0.1m —0.2m ；（ 6）进口断面河吼道断面间的水平距离与其高度之比： l/P=0.7 — 0.9；6、最大负压值出现在吼道断面定点a 处， a 点的最大负压值按下式确定：2*ph B 、 ah 0h w2g式中： —前池内正常水位与最低水位之间的高差（m ）；h 0—吼道断面高度（ m ）；h w —从进水口断面至吼道断面间的水头损失（m ）；*p / —因法向加速度所产生的附加压强水头（m ）。
水处理设计常用计算计计算等。
下面将分别介绍这些计算的具体方法和公式。
1.流量计算流量计算是水处理设计中最基础、最常用的计算之一、根据给定的污水处理量或饮用水需求量，可以通过以下公式计算出管道的设计截面尺寸和水泵的需求功率等参数。
1.1.管道截面积计算在水处理系统中，流量通常通过管道输送。
为了确保管道能够满足给定的流量要求，需要计算管道的截面积。
根据管道的水流速度和流量要求，可以使用以下公式计算管道的截面积：A=Q/V其中，A是管道的截面积，Q是流量，V是流速。
1.2.水泵功率计算当流量超过一定数值时，需要使用水泵来提供足够的压力和流量。
水泵的功率可以通过以下公式计算：P=(Q×ρ×H)/η其中，P是水泵的功率，Q是流量，ρ是水的密度，H是扬程，η是水泵的效率。
2.化学计量计算在水处理设计中，经常需要用到化学计量计算。
这种计算主要用于计算化学药剂的投加量，以满足水质标准的要求。
以下是一些常用的化学计量计算方法：2.1.化学药剂计量计算在给定的流量和目标浓度下，可以通过以下公式计算出化学药剂的投加量：D=Q×C/η其中，D是化学药剂的投加量，Q是流量，C是化学药剂的目标浓度，η是投加系统的投加率。
2.2.化学药剂的稀释计算有时需要将高浓度药剂稀释为目标浓度以满足投加要求。
稀释液体的计算可以使用以下公式：V2=(C1×V1)/C2其中，V1和C1分别是初始溶液的体积和浓度，V2和C2分别是目标溶液的体积和浓度。
3.沉淀池设计计算沉淀池是污水处理系统中用于去除悬浮颗粒的设备。
以下是沉淀池设计中常用的计算方法：3.1.沉降速度计算沉淀池通过引入沉降作用使悬浮颗粒沉淀到底部。
沉淀速度可以通过以下公式计算：Vd=(g×(ρp-ρw)×d^2)/(18×μ)其中，Vd是沉淀速度，g是重力加速度，ρp是颗粒的密度，ρw是水的密度，d是颗粒的直径，μ是水的黏度。
水处理常用计算公式汇总转载：新环保声音水环境与水生态水处理公式是我们在工作中经常要使用到的东西，在这里我总结了几个常常用到的计算公式，按顺序分别为格栅、污泥池、风机、MBR、AAO进出水系统以及芬顿、碳源、除磷、反渗透、水泵和隔油池计算公式，由于篇幅较长，大家可选择有目的性的观看。
格栅的设计计算一、格栅设计一般规定1、栅隙(1)水泵前格栅栅条间隙应根据水泵要求确定。
(2) 废水处理系统前格栅栅条间隙，应符合下列要求：最大间隙40mm，其中人工清除25~40mm，机械清除16~25mm。
废水处理厂亦可设置粗、细两道格栅，粗格栅栅条间隙50~100mm。
(3) 大型废水处理厂可设置粗、中、细三道格栅。
(4) 如泵前格栅间隙不大于25mm，废水处理系统前可不再设置格栅。
2、栅渣(1) 栅渣量与多种因素有关，在无当地运行资料时，可以采用以下资料。
格栅间隙16~25mm；0.10~0.05m3/103m3 (栅渣/废水）。
格栅间隙30~50mm；0.03~0.01m3/103m3 (栅渣/废水）。
(2) 栅渣的含水率一般为80%，容重约为960kg/m3。
(3) 在大型废水处理厂或泵站前的大型格栅（每日栅渣量大于0.2m3)，一般应采用机械清渣。
3、其他参数(1) 过栅流速一般采用0.6~1.0m/s。
(2) 格栅前渠道内水流速度一般采用0.4~0.9m/s。
(3) 格栅倾角一般采用45°~75°，小角度较省力，但占地面积大。
(4) 机械格栅的动力装置一般宜设在室内，或采取其他保护设备的措施。
(5) 设置格栅装置的构筑物，必须考虑设有良好的通风设施。
(6) 大中型格栅间内应安装吊运设备，以进行设备的检修和栅渣的日常清除。
二、格栅的设计计算1、平面格栅设计计算(1) 栅槽宽度B式中，S为栅条宽度，m；n为栅条间隙数，个；b为栅条间隙，m；为最大设计流量，m3/s；a为格栅倾角，（°); h为栅前水深，m，不能高于来水管（渠）水深；v为过栅流速，m/s。
消防水池有效容量计算公式（一）：V=Vn+Vw-Vg式中：V---消防水池有效容量（m3）Vn---室内消防水池用水量（m3）Vw---室外消防用水量（m3）Vg---室外给水管网供水量（m3）公式（二）：Vn=Q y﹒ty+Q p﹒tp+Q m﹒tm式中：Qy---室内消防栓系统的用水流量（m3/s），按高层民用建筑设计规范GB50045-95的表7.2.2取用并作单位换算，一类高层建筑取值为：Qy=40L/s=0.04 m3/sQp---自动喷水系统的用水流量（m3/s），按规范取值为：Qp=20L/s=0.02（m3/s）Qm---防水卷帘水幕保护系统用水流量, 按规范取值为：Qm=L m﹒0005 m3/s﹒mLm---被保护的防火卷帘总长度(m)Ty---火灾延续时间(s), 按高层民用建筑设计规范GB50045-95的表7.2.2取用，一类高层建筑取值为：ty=3h=3﹒3600s。
Tp和tm---分别为自动喷水系统及水幕保护系统喷水时间(s)，取值为tp=tm=1h=3600s公式（三）：Vw=Q w﹒ty式中：Qw---室外消防栓系统的用水流量（m3/s），按高层民用建筑设计规范GB50045-95取用并作单位换算，一类高层建筑取值为：Qw=30L/s=0.03 m3/s。
公式（四）：Vg=（3.14d2/4﹒vs＋n﹒Qg）﹒ty式中：d---室外给水环形管网管道内径（m）vs---室外给水环形管网水流速（m/s），当管网最低压力不低于0.1MP时可取值为：vs=1.5m/s n---利用市政公共消防栓具数Qg---市政公共消防栓流量（m3/s），可取值为：Qg=10L/s=0.01 m3/s本工程共有三层，每层2300㎡。
室内消火栓流量为30L/s,喷淋流量为30L/s，室外消火栓为30L/s。
水源为DN100两路供水，压力为0.4MPa。
现设计消防水池容积，计算如下：室内消火栓消防供水按2h计，喷淋消防供水按1h计。
游泳场馆用水定额一、适用范围本定额适用于现有游泳场馆计划用水管理、节约用水监督考核等相关日常节约用水管理以及游泳场馆新建（改建、扩建）项目的水资源论证、取水许可审批和节水评价，也用于指导地方用水定额标准制定和修订。
二、词语解释1.游泳场馆是指能够满足人们进行游泳健身、训练、比赛、娱乐等活动的室内外水面（域）及其设施设备。
2.游泳池是指人工建造的供人们在水中进行游泳、健身、戏水、休闲等各种活动的不同形状、不同水深的水池。
3.游泳场馆用水包括游泳池补水及其他杂用水、淋浴用水。
4.游泳池补水及其他杂用水的用水定额按游泳池单位容积日补水量折算，淋浴的用水定额是单人单场的淋浴用水量。
三、用水定额游泳场馆用水定额见表。
表游泳场馆用水定额注：1.北方地区指北京、天津、河北、山西、内蒙古、辽宁、吉林、黑龙江、山东、河南、陕西、甘肃、宁夏、新疆等14个省（自治区、直辖市）；其他省（自治区、直辖市）为南方地区，包括江河源头区的青海省和西藏自治区。
2.先进值用于游泳场馆新建（改建、扩建）项目的水资源论证、取水许可审批和节水评价。
3.通用值用于现有游泳场馆的日常用水管理和节水考核。
四、计算方法1.游泳池单位容积日补水量游泳池日补水量与日杂用水量之和除以游泳池容积，按式（1）计算：yy yW V Q =（1） 式中：y V ——游泳池单位容积日补水量，单位为L/m 3·d ；y W ——游泳池日补水量与日杂用水量之和，单位为L ； y Q ——游泳池容积，单位为m 3。
2.单人单场淋浴用水量单位时间内，按游泳场馆中淋浴人·场次核算的单人单场淋浴用水量，按式（2）计算：l l l W V N R=* （2）式中：l V ——游泳场馆单人单场淋浴用水量，单位为L/人·场；l W ——游泳场馆年淋浴用水量（不包括员工淋浴用水），单位为m 3；l N ——游泳场馆年淋浴人数（不包括员工淋浴人数），单位为人；R ——游泳场馆年游泳场次，单位为场。

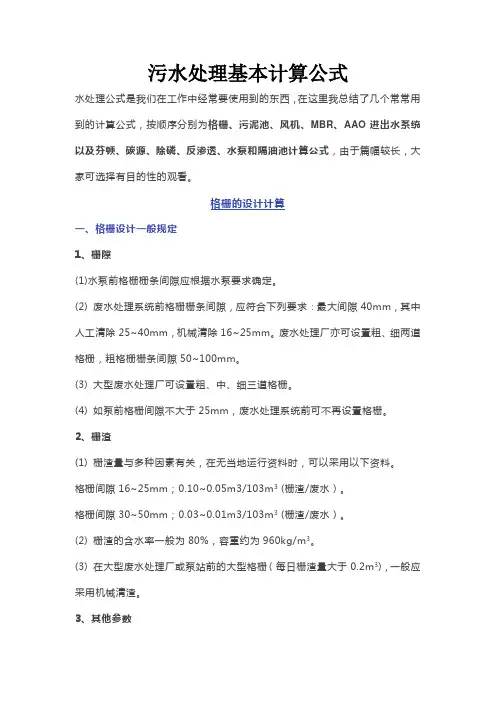

污水处理基本计算公式水处理公式是我们在工作中经常要使用到的东西，在这里我总结了几个常常用到的计算公式，按顺序分别为格栅、污泥池、风机、MBR、AAO进出水系统以及芬顿、碳源、除磷、反渗透、水泵和隔油池计算公式，由于篇幅较长，大家可选择有目的性的观看。
格栅的设计计算一、格栅设计一般规定1、栅隙(1)水泵前格栅栅条间隙应根据水泵要求确定。
(2) 废水处理系统前格栅栅条间隙，应符合下列要求：最大间隙40mm，其中人工清除25~40mm，机械清除16~25mm。
废水处理厂亦可设置粗、细两道格栅，粗格栅栅条间隙50~100mm。
(3) 大型废水处理厂可设置粗、中、细三道格栅。
(4) 如泵前格栅间隙不大于25mm，废水处理系统前可不再设置格栅。
2、栅渣(1) 栅渣量与多种因素有关，在无当地运行资料时，可以采用以下资料。
格栅间隙16~25mm；0.10~0.05m3/103m3 (栅渣/废水）。
格栅间隙30~50mm；0.03~0.01m3/103m3 (栅渣/废水）。
(2) 栅渣的含水率一般为80%，容重约为960kg/m3。
(3) 在大型废水处理厂或泵站前的大型格栅（每日栅渣量大于0.2m3)，一般应采用机械清渣。
3、其他参数(1) 过栅流速一般采用0.6~1.0m/s。
(2) 格栅前渠道内水流速度一般采用0.4~0.9m/s。
(3) 格栅倾角一般采用45°~75°，小角度较省力，但占地面积大。
(4) 机械格栅的动力装置一般宜设在室内，或采取其他保护设备的措施。
(5) 设置格栅装置的构筑物，必须考虑设有良好的通风设施。
(6) 大中型格栅间内应安装吊运设备，以进行设备的检修和栅渣的日常清除。
二、格栅的设计计算1、平面格栅设计计算(1) 栅槽宽度B式中，S为栅条宽度，m；n为栅条间隙数，个；b为栅条间隙，m；为最大设计流量，m3/s；a为格栅倾角，（°); h为栅前水深，m，不能高于来水管（渠）水深；v为过栅流速，m/s。
第二节清水池和水塔容积计算2.1 清水池所需有效容积计算清水池调节容积为W=1k d Q1=12.50%*47796=5974. 5 m３（k由用水量变化线与分级供水线求出，见附录3）1水厂自用水量调节容积按最高日用水设计用水量的5%计算，则W=5%d Q2=5%*47796=2389.8 m３.该城镇人口数12万人，则确定同一时间内的火灾次数为2次，一次灭火用水量为45L/s。
火灾延续时间按2h计，故火灾延续时间内所需总用水量为W=2*45 L/s *3.6*2h=648 m３.3另需一部分安全储量W，则清水池的有效容积可按以上三部分容4积和取整，得：W清=W+2W+3W+4W=9012.3+4W m3 = 10000 m31如采用两座钢筋混凝土水池，每座池子有效容积为5000 m3。
2.2 高地水池有效容积计算高地水池调节容积为W=2k d Q1=7.65%*47796=3656.39 m３k由用水量变化线与分级供水线求出，见附录3）（2故高地水池的有效容积为Wt =1W+2W= 3656.39 +6 =3665.39 m3 。
W1——高地水池调节容积，m3；W2——室内消防贮备水量，m3，按10L/s计。
最高日设计用水量为：47766（m3／d），管网中设置对置高地水池最高用水时（8~9点）高地水池的设计供水流量为：47796×（6.10%－5.00%）×1000／3600＝146.04（L／s）；最高传输时（3~4点）高地水池的最大进水流量为：47796×（2.78%－1.43%）×1000／3600＝179.24（L／s）。
占日用水量比例0-11-22-33-44-55-66-77-88-99-1010-1111-1212-1313-1414-1515-1616-1717-1818-1919-2020-2121-2222-2323-24。
消防水池有效容量计算公式（一）：V=Vn+Vw-Vg式中：V---消防水池有效容量（m3）Vn---室内消防水池用水量（m3）Vw---室外消防用水量（m3）Vg---室外给水管网供水量（m3）公式（二）：Vn=Q y﹒ty+Q p﹒tp+Q m﹒tm式中：Qy---室内消防栓系统的用水流量（m3/s），按高层民用建筑设计规范GB50045-95的表7.2.2Qp---自动喷水系统的用水流量（m3/s）Qm---防水卷帘水幕保护系统用水流量,Lm---被保护的防火卷帘总长度(m)Ty---火灾延续时间(s), 按高层民用建筑设计规范GB50045-95的表7.2.2取用，一类高层建筑Tp和tm---分别为自动喷水系统及水幕保护系统喷水时间(s)，取值为公式（三）：Vw=Q w﹒ty式中：Q w---室外消防栓系统的用水流量（m3/s），按高层民用建筑设计规范GB50045-95取用并作公式（四）：Vg=（3.14d2/4﹒vs＋n﹒Qg）﹒ty式中：d---室外给水环形管网管道内径（m）vs---室外给水环形管网水流速（m/s），当管网最低压力不低于0.1MPn---利用市政公共消防栓具数Qg---市政公共消防栓流量（m3/s）本工程共有三层，每层2300㎡。
室内消火栓流量为30L/s,喷淋流量为30L/s，室外消火栓为30L/s。
水源为DN100两路供水，压力为0.4MPa。
现设计消防水池容积，计算如下：室内消火栓消防供水按2h计，喷淋消防供水按1h计。
室内消火栓：Q=30*60*60*2=216m³（30L/s）(每只消火栓取5 L/s)自动喷淋：Q=30*60*60*1=108 m³（30L/s）（每只喷淋头取0.002 L/s）室外消火栓由市政管网直接供水，不计入消防水池容量。
消防水池容积=室内消火栓用量+自动喷淋用量=216+108=324 m³《自动喷水灭火设计规范》中有，9.1.1和9.1.3消防水池体积=喷淋设计流量*火灾延续时间(1h)+消火栓设计流量*火灾延续时间(2h) 室外消防用水量基本是用市政的,如果不是用市政的还得加上室外消防用水量0.4mpa的压力DN100的水管开放式放水2小时能放水为：如压力能全部转化成速度能，即V＝2H的平方根除9.81，即水的流速为0.911m/s，Q=7200×0.911×0.1×0.1×0.862＝56.54（立方米）。
1、室外游泳池工程概况设计参数室外游泳池设计参数：游泳池长度：50米游泳池宽度：25米平均水深： 1.5米游泳池容量：1875立方米2、室外游泳池用途该室外游泳池作为云南师范大学教学专用类训练池。
3、室外游泳池水温要求根据教学要求每年三个季度室外游泳池设计水温22℃±1。
4、室外游泳池设计依据（1）中华人民共和国国家标准《建筑给水排水设计规范》（GB50015-2003）；（2）中华人民共和国行业标准《游泳池给水排水工程技术规范》（CJJ122-2008）；（3）中华人民共和国行业标准《游泳池水质标准》CJ244-2007；（4）甲方的设计要求与现场实际情况。
5、室外游泳池计算参数泳池容量：v=1875M³相对湿度：65%泳池面积：F=1250M²空气温度：18℃补充水温度：tb=40℃泳池水温：ts=22℃风速；Vf=1m／s蒸发汽化潜热：γ=584.9Kcal／Kg（与泳池水温相等的饱和蒸汽的蒸发汽化潜热）当地大气压力：B=609mmHg饱和蒸气压力：Pb=19.8mmHg（与泳池水温相等的饱和空气的水蒸气分压力）空气水蒸气分压：Pq=10mmHg（泳池环境空气的水蒸气分压力）6、室外游泳池恒温总耗热量计算：A、水面蒸发损失的热量Qs=γ(0.0174*Vf+0.0229)*(Pb—Pq)*F*760／B=360345.46Kcal／hB、沿程热损失池水表面池底池壁管道和设备的传导热损失，按游泳池水面蒸发损失热量的20%计Qy=Qz*0.2=72069Kcal／hC、补充水加热需要耗热由于采用盐解氯的消毒方式，因此无需补水。
D、则泳池维持恒温所需每小时补充加热量：Q补=Qz+Qy+Qb=432414.55Kcal／h=1816.14MJ/h=504KW/hE、游泳馆每天运营时间及铺盖覆盖膜时间确定：游泳馆每天运营时间为：9：00---21：00（12小时/天）铺盖覆盖膜时间为21：00---9：00（12小时/天）注：经试验确定游泳池铺盖覆盖膜后其每小时热损失量为不铺盖覆盖膜是的20-30%，本方案壹20%计。
循环水池容积计算循环冷却水的系统容积宜小于小时循环水量的1/3。
当按下式计算的系统容积超过前述规定时，应调整水池容积。
V=Vf+Vp+Vt式中Vf——设备中的水容积（）；Vp——管道容积（）；Vt——水池容积（）。
注：首先保证循环冷却水的系统容积宜小于小时循环水量的1/3,但考虑到今后的发展,在场地允许的条件下还是尽量按大的设计.并且在设计循环水池时宜考虑:一般冷却水水池、回收用高温水池，单独处理，不要混用，对系统溶剂损耗、节能降耗都是有好处的。
请问循环水补水量一般为循环水量的百分之几？循环水量与蓄水池蓄水量又是什么关系？蒸发损失量又是循环水量的百分之几呢？该怎么计算？一般情况下循环水补水量大约为2.0～2.5%左右，循环水系统的储水不要太大，大约设计系统容积为1/3就可以了，蒸发水量占循环水量的大约1.5%左右。
石化行业要求补水率不高于2％。
我厂浓缩倍率一般在5同意3楼看法,一般情况下循环水补水量大约为2.0左。
循环水系统的储水不要太大，大约设计系统容积为1/3就可以了，因为这样便于浓缩倍数的提高和药剂在系统中快速流动。
在北方，夏季蒸发水量占循环水量的大约1.5%左右，而冬季只能在0.5-1%。
循环水系统的平衡通过循环水系统单独计算。
循环水系统的平衡主要是由凉水塔补充水量与凉水塔的蒸发量、飞溅损失、漏损量及排污量进行平衡。
即：补水量M=蒸发量E＋风吹损失量D＋排污量B+漏损量F）凉水塔的补水量：在关闭补水阀的前提下，凉水塔的补水量应该等于在关闭补水阀的时间段内测得的各水池下降的水量。
风吹损失水量D可按下面的公式计算：(1)风吹损失水量D由于空气流动，被空气带走部分水滴。
风吹损失水量D为总循环水量的0.1%左右。
即：D＝R*0.1%由此可以求出每个循环水场的风吹损失量。
(2)排污量B为了控制冷却水循环过程中因蒸发而引起的浓缩过程，必须人为地排掉的水量。
在各用水车间排掉的循环水量用容积法测得，在循环水场反洗过滤池排掉的水量根据洗过滤池的次数求得，这样得到每个循环水场的排污量。
清水池经过处理后的水进入清水池，清水池可以调节用水量的变化，并储存消防用水。
此外，在清水池内有利于消毒剂与水充分接触反响，提高消毒效果。
(1)清水池的有效容积：根据?室外给水设计标准?(GB50013-2006)可知，清水池的有效容积应根据产水曲线、送水曲线、自用水量及消防储藏水量等确定，并满足消毒接触时间的要求。
当管网无调节构筑物时，在缺乏资料情况下，可按水厂最高日设计水量的10%- 20%| 定。
w 二W W2 W3 W4式中，W清水池的有效容积W1—清水池的调节容积，本设计中调节系数取10%；W2清水池的消防贮水量；W3—水厂的自用水量，本设计中取设计水量的5%;W4清水池的平安储量，按设计水量的0.5%计。
① w =1110% 104-1.1 104m3②本设计中，总设计流量为11万m3/d，查?城市给水工程规划标准?(GB50282-98)，得小城市单位人口综合用水量指标为0.4〜0.8万m3/(万人• d)，取0.5万m3/(万人• d)，方案该城市效劳人口为22万，查标准可知其同一时间内的火灾次数为2, 一次灭火用水量为55L/s。
贝2 x 2 汉55 x 3600 3W2792m31000③W3 =11 5% 10^ 5500m3④取W^ -200m3那么W 二W W2 W3 W4 =11000 792 5500 200 = 17492m3(2)清水池尺寸确定滤后水经过消毒后进入清水池。
两组滤池的滤后水分别进入2个清水池。
那么每个清水池的有效容积为8746m3。
取清水池有效水深为 5.0m，那么其面积为1749.2m2，平面尺寸为B X L=40n X44.1m。
清水池采用地下式钢筋混凝土立方体水池，水池顶部高出地面0.5m，那么清水池顶部高程为6.0m。
清水池超高0.5m, 那么清水池最高液面高程为 5.5m。
清水池总高度H=0.5+5.0=5.5m。
那么清水池几何尺寸为25m X 35.4m X 5.5m。
如何正确测算池塘用药量
在鱼病防治过程中，外有药的用药量一般根据池塘水体多少进行测算。
因此，只有准确丈量池塘面积和平均水深，才能得出池水体积和用药量。
一、池塘面积计算的几种方法
1、长方形或正方形鱼池：
测量鱼池水面的长度和宽度。
水面面积（平方米）＝水面长×水面宽
2、圆形鱼池
测量出鱼池的半径r。
水面面积（平方米）＝π（3.1416）×（r）2
3、梯形池塘：
测量出两个平行对边的长度（即上底和下底）和两对边的垂直距离（即高）。
水面面积（平方米）＝（上底＋下底）×高÷2
4、平行四边形或三角形池塘：
测出池塘一边的长度（即底）和这条边到对角的垂直距离（即高）。
平行四边形水面面积（平方米）＝底×高；三角形水面面积（平方米）＝底×高÷2
5、对形状不规则的鱼池，用割补方法计算：
先将池塘分割成长方形、三角形或圆形进行测量，然后将各部分面积相加即是整个池塘面积。
二、池塘水深的测算
在池塘的边缘和中间各选择几个点，分别测出各点水
深，相加后再取其平均数，即：平均水深（米）＝测试点水深相加÷测试点数。
三、用药量计算
根据测得池水体积和用药浓度进行计算：池塘水体（立方米）＝池塘面积（平方米）×平均水深（米）；池塘用药量池塘水体（立方米）×用药浓度（ppm），ppm表示百万分之几，1ppm即1立方米水体用药1克。

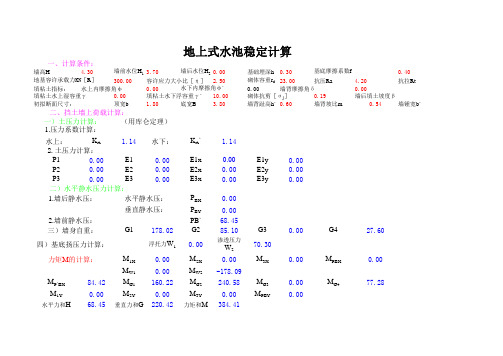

矩形水池计算
设计资料：
池顶活荷P1=0(KN/m^2) 覆土厚度ht=0(mm) 池内水位Hw=4000(mm) 容许承载力R=90(KN/m^2)
水池长度H=30000(mm) 水池宽度B=24000(mm) 池壁高度h0=4000(mm) 底板外伸C1=300(mm)
底板厚度h1=250(mm) 顶板厚度h2=0(mm) 垫层厚度h3= 100 (mm) 池壁厚度h4=250(mm)
地基承载力设计值R=90(KPa)
一.地基承载力验算
( 1 )底板面积AR1 = (H + 2 * h4 + 2 * C1) * (B + 2 * h4 + 2 * C1)
= ( 30 + 2 * .25 + 2 * .3 ) * ( 24 + 2 * .25 + 2 * .3 )
=780.6(m^2)
( 2 )顶板面积AR2 = (H + 2 * h4) * (B + 2 * h4)
= ( 30 + 2 * .25 ) * ( 24 + 2 * .25 )
=747.2(m^2)
( 3 )池顶荷载Pg = P1 + ht * 18
= 0 + 0 * 18
=0 (KN/m^2)
( 4 )池壁重量CB = 25 * (H + 2 * h4 + * 2 * H0 * h4
= 25 * ( 30 + 2 * .25 + 24 )* 2 * 4 * .25
=2725 (KN)
( 5 )底板重量DB1 = 25 * AR1 * h1
= 25 * 780.6 * .25
=4878.(KN)
( 6 )顶板重量DB2 = 25 * AR2 * h2
= 25 *747.2 * 0
=0 (KN)
( 7 )水池全重G = CB + DB1 + DB2 + Fk1
=2725 +4878.+0 +0
=7603 (KN)
( 8 )单位面积水重Pwg = (H * B * Hw * 10) / AR1
= ( 30 * 24 * 4 * 10) / 780.6
=36.89(KN/m^2)
( 9 )单位面积垫层重Pd = 23 * h3
= 23 * .1
=2.94(KN/m^2)
( 10 )地基反力R0 = Pg + G / AR1 + Pwg + Pd
=0 + 7603 / 780.6 + 36.89 + 2.94
= 50 (KN/m^2)
R0 = 50 (KN/m^2) < R = 90(KN /m^2) 地基承载力满足要求!
二.水池整体抗浮验算
地下水位在底板以下,不需验算
三.水池局部抗浮验算
地下水位在底板以下,不需验算
四.荷载计算
（1）池内水压Pw= rw * H0 = 10 * 4 = 40 (KN/m^2)
（2）池外土压Pt：
池壁顶端Pt2 = [Pg + rt * (ht + h2)] * [Tan(45-φ/2) ^ 2]
= [0 + 18 * ( 0 + 0 )] * [Tan(45-30/2) ^ 2]
= 0 (KN/m^2)
池壁底端Pt1 = [Pg + rt * (ht + h2 + H0)] * [Tan(45-φ/2) ^ 2]
= [0 + 18 * ( 0 + 0 + 4 )] * [Tan(45-30/2) ^ 2]
= 23.99(KN/m^2)
池底荷载qD = Pg + (Fk1 + C / AR2
= 0 +(0 +2725 ) / 747.2
= 3.490(KN/m^2)
五.内力计算
(H边)池壁内力计算
H / H0 =30000 /4000=7.5
由于H / H0 > 3
故按竖向单向板（挡土墙）计算池壁内力
1.池外（土、水）压力作用下池壁内力
Pt0 = Pt1 - Pt2=23.99 -0 = 23.99 (KN/m^2)
底端弯矩Mn2 = -(Pt1 + 2 * Pt2) * (H0 ^ 2) / 6
= -(23.99 + 2 * 0 ) * ( 4 ^ 2) / 6
= -63.(KN-m)
角隅最大弯矩Mj1 = -0.426 * Pt1 * H0 ^ 2
= -0.426 *23.99 * 4 ^ 2
= 0 (KN-m)
2.池内水压力作用下池壁内力
底端弯矩Mw2 = -(Pw * H0 ^ 2) / 6
= -( 40 * 4 ^ 2) / 6
= -42.(KN-m)
角隅最大弯矩Mj2 = -0.104 * Pw * H0 ^ 2
= -0.104 * 40 * 4 ^ 2
= -66.(KN-m)
由于B边池壁高度与H边相同,故计算从略，内力计算结果参见H边池壁计算。
水池的设计
在工业建筑的设计中，池类属于基本构筑物。
很多朋友都做过水池的设计，对于小型池，基本采用手算构造配筋的方法；对于大型池，简化为正确的结构计算模型，计算内力，配筋。
其实水池的计算理论还是比较繁琐的，初学者可能会翻阅很多资料找头绪，有时即便算完了，还有很多概念不清晰。
本人也是经历了这样一些过程，对于水池的设计有一些感受，在此整理一下，与朋友们分享，希望对大家的设计有所帮助。
一.基本方案：
1.工业用纯水池，污水处理池的平面，立面尺寸大小一般会有工艺专业或者水道专业提出，同时他们会提供给你一些开洞条件和穿管条件。
当我们简化计算的时候，一般可以不考虑开小洞的情况，但在结构模板图上要把预埋套管和开洞情况表达清楚。
2.查看地勘报告，确定基础底板所在持力层的地基承载力、土质情况、当地平均地下水位。
如果是全埋式或者半埋式地下水池，地下水位的高度直接决定抗浮。
若抗浮不容易满足，可以先考虑适当加大板厚和板的外挑长度，以增加底板的重量和外挑底板上的覆土重。
3.底板有分离式，整体式。
所谓分离，相当于做一个配筋地坪（构造配筋）；整体式按受力计算配筋。
4.构件厚度：钢筋混凝土水池的保护层厚度，顶板，底板，壁板的最小厚度在水池类计算手册上都有表可查，时间关系，这里不罗列。
给大家一些经验取值参考：壁板：单向受力：1/10～1/20板高或板宽（深壁池取宽）
双向受力：1/20～1/30板高
注：壁板一般为等厚，当厚度≥500时，宜做成变厚，外侧为垂直面，内侧为20∶1～30∶1的坡面。
二.计算：
1.抗浮：
把抗浮的重量加起来除以水产生的浮力，这个值大于安全系数1.05。
2.内力计算：
①.一般壁板的计算比较简单，无非是单双向板。
单向板要注意计算角隅弯矩，角隅钢筋的配置长度也是计算而定的，和池深有关，有关资料里都有细述。
计算比较精确的话要判断壁板的偏心受力情况，我见过的大多是大偏心受拉。
②.底板：刚性底板：根据长宽比按单双向板或者倒无梁楼盖计算。
弹性底板：按计算弹性地基梁的方法截取截条。
③.关于刚弹性底板的判定，只有专门的水池类书籍上才有表格可查。
根据底板厚度查出满足刚性板的允许跨度。
这其中要先计算基床反力系数K。
很多底板都不能满足刚性底板的假定，而采用弹性地基梁的方法计算。
3.抗裂计算：
水池抗裂计算非常重要，采用公式计算是最直接的，但是前人也根据计算和经验归纳了表格。
这其中有最大裂缝宽度允许值，和满足抗裂允许的弯矩值，在后面的CAD文件里，我列举表格的一部分给大家一个示例。
三.工程中的问题：
在工程中，水池经常出现的问题：
①.漏水：施工完毕试水时，发现有漏水点。
出现这种情况并不只是我们计算的抗裂有问题，有另外几个可能：水是升温的;混凝土质量不过关，水泥用量少；
②.水池浮起：当霉雨季节出现，地下水位可能大于年平均最高水位，这时候水池很容易浮，所以要提醒施工方，水池做好要及时冲水。
有一污水处理工程水池设计：
直径16米，池高4米，其中埋地下1米，地面3米。
地基承载力特征值100kpa（采用天然地基）,
池顶不封闭，呈开上口圆筒。
荷载为水压力及自重。
以下为我的计算：
池壁纵筋按每延米悬臂构件，300厚，配16·150。
池壁环向筋按底部水压力由圆心向外发散计算，配14·180。
池底板，我按4米水压力计算圆板，四周支座考虑简支和固支的中值，600厚，配22·150。
个人认为：我的计算池壁环向筋应该符合实际，池壁纵筋（竖向）偏保守。
对于底板就搞不清了。
因为如果是梁的话还可按弹性地基梁考虑，圆板就很难算。
主要是取荷载， 1、最保守按地耐力当荷载算，这显然太大，板厚配筋无法操作。
2、其次按底板自重加水荷载，我觉得也不太符合实际，因为地耐力是根据外来荷载来的，此时受力状态理论上说配构造筋就行了（底板受压力平衡），如果考虑地基和底板的不均衡性，那内里就没法算了。
3、所以我按水自重当外来荷载计算。
个人认为有一定风险，偏危险。
中文词条名：水池结构配筋计算规定
英文词条名：
1．弯矩计算中，水、土压力乘以荷载分项系数1.27，地面堆积及车辆荷载产生的侧压力乘以荷载分项系数1.4。
池内有水，考虑池外土压力时，强度计算时的池外土压力荷载分项系数取1.0；计算底板跨中弯矩时，若考虑侧壁弯矩的有力影响，则侧壁弯矩荷载分项系数取1.0。
2．以基本组合的设计值弯矩计算配筋面积，可人工计算，也可以构件计算软件计算，应注意保护层厚度问题，即钢筋合力点至壁边缘距离`A_S`，见下表：。
