快速卷帘门规格尺寸

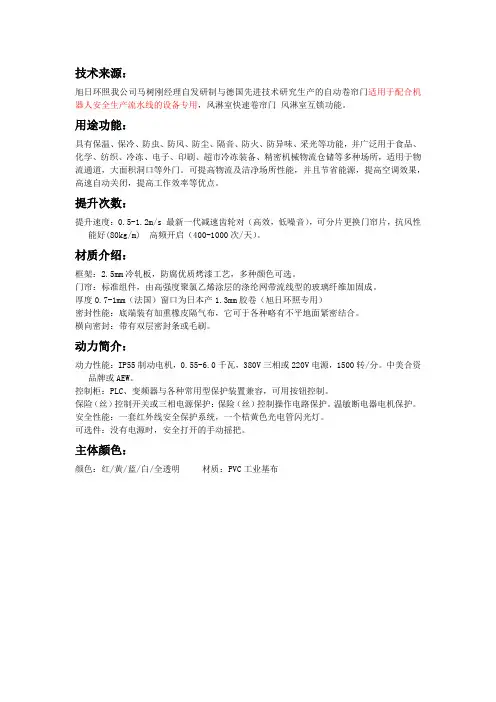

技术来源：
旭日环照我公司马树刚经理自发研制与德国先进技术研究生产的自动卷帘门适用于配合机器人安全生产流水线的设备专用，风淋室快速卷帘门风淋室互锁功能。

用途功能：
具有保温、保冷、防虫、防风、防尘、隔音、防火、防异味、采光等功能，并广泛用于食品、化学、纺织、冷冻、电子、印刷、超市冷冻装备、精密机械物流仓储等多种场所，适用于物流通道，大面积洞口等外门。

可提高物流及洁净场所性能，并且节省能源，提高空调效果，高速自动关闭，提高工作效率等优点。

提升次数：
提升速度：0.5-1.2m/s 最新一代减速齿轮对（高效，低噪音），可分片更换门帘片，抗风性能好(80kg/m) 高频开启（400-1000次/天）。

材质介绍：
框架：2.5mm冷轧板，防腐优质烤漆工艺，多种颜色可选。

门帘：标准组件，由高强度聚氯乙烯涂层的涤纶网带流线型的玻璃纤维加固成。

厚度0.7-1mm（法国）窗口为日本产1.3mm胶卷（旭日环照专用）
密封性能：底端装有加重橡皮隔气布，它可于各种略有不平地面紧密结合。

横向密封：带有双层密封条或毛刷。

动力简介：
动力性能：IP55制动电机，0.55-6.0千瓦，380V三相或220V电源，1500转/分。

中美合资品牌或AEW。

控制柜：PLC、变频器与各种常用型保护装置兼容，可用按钮控制。

保险（丝）控制开关或三相电源保护：保险（丝）控制操作电路保护。

温敏断电器电机保护。

安全性能：一套红外线安全保护系统，一个桔黄色光电管闪光灯。

可选件：没有电源时，安全打开的手动摇把。

主体颜色：
颜色：红/黄/蓝/白/全透明材质：PVC工业基布。

PVC快速卷帘门技术标准一、执行标准符合或高于《国家建筑标准设计图集》中的“快速软帘卷门”标准。

二、技术标准1、门型（运行方式）：提升式快速软帘卷门（简称PVC快速门）。

2、应用标准（技术要求）⑴、开启速度：1～2m/Sec。

⑵、关闭速度：0.6～1m/Sec。

⑶、抗风等级：8级（17.2～20.7m/Sec）。

⑷、工作制（启闭频率）：可连续工作，无任何限制条件。

⑸、自动控制传感器：双向地磁，其功能是开门、不倒计时关门、关门返弹。

⑹、安全保护传感器：门下红外，其功能是不倒计时关门、关门返弹。

当红外传感器的输入电源线或信号输出线接触不良，不但不倒计时关门，而且在自动控制状态下不执行关门动作，但手动控制状态下可以“点动关门”（所谓“点动关门”：即按着关门按钮时执行关门动作，松手即停）。

⑺、安全保护原则：①、地磁与红外构成的自动控制与安全保护区域，无安全保护盲区。

②、在自动控制状态下，只要完全开启的快速门正下方存在车辆或人，无论该车辆或人停留多久，快速门都不能执行关门动作，只有该车辆或人离开后，才能倒计时关门。

③、电控箱面板上的关门按钮开关，在自动控制状态下无效、在手动控制状态下有效。

⑻、开关门行程限位：无论哪种形式的开关门行程限位，要求行程限位的记忆无漂移、掉电不丢失。

⑼、脱轨保护：底部横梁两端设计有脱轨保护件，当横梁被撞击时，成本低廉的脱轨保护件损坏，大大降低了维修成本与维修难度。

⑽、手动机构：具备手动开启与关闭的机构。

⑾、倒计时关门（或称延时关门）的时间：0～99秒可调，且在电控箱面板可视。

⑿、温度与湿度：温度-30℃～+70℃，湿度≤90%。

⒀、计数器：具有记录运行次数的显示器。

⒁、运行噪音：达到GB3096-1993《城市区域环境噪音标准》3类白天的标准（65dB）。

⒂、总体使用寿命：超过100万次。

3、开门机标准⑴、电源：AC220V（AC380V）、50Hz、15A（或2mm2以上）。

⑵、电机：三相异步制动电机、或伺服电机、或其他形式的专用电机、W=0.75～2.2kw、IP44以上。

卷帘门种类，卷帘门安装知识-----------------------------------------------------------------------------卷帘门是以多关节活动的门片串联在一起，在固定的滑道内，以门上方卷轴为中心转动上下的门。

卷帘门同墙的作用一样起到水平分隔，它由帘板、座板、导轨、支座、卷轴、箱体、控制箱、卷门机、限位器、门楣、手动速放开关装置、按钮开关和保险装置等13个部分组成，一般安装在不便采用墙分隔的部位。

北京红日升工贸有限公司卷帘门适用于商业门面、车库、商场、医院、厂矿企业等公共场所或住宅。

尤其是门洞较大，不便安装地面门体的地方起到方便、快捷开启作用。

如用于车库门、商场防火卷帘门、飞机库门等。

(一)卷帘门窗的特点卷帘门窗具有造型美观新颖、结构紧凑先进、操作简便、坚固耐用、刚性强、密封性好、不占地面面积、启闭灵活方便和防风、防尘、防火、防盗等特点。

(二)卷帘门窗的类型(1)根据传动方式的不同分。

根据传动方式的不同，卷帘门窗可分为四种：①电动卷帘门窗；②遥控电动卷帘门窗；③手动卷帘门窗；④电动手动卷帘门窗。

(2)根据外形的不同分。

根据外形的不同，卷帘门窗可分为四种：①全鳞网状卷帘门窗；②直管横格卷帘门窗；③帘板卷帘门窗；④压花帘板卷帘门窗。

(3)根据材质的不同分。

根据材质的不同，卷帘门窗可分为五种：①铝合金卷帘门窗；②电化铝合金卷帘门窗；③镀锌铁板卷帘门窗；④不锈钢钢板卷帘门窗；⑤钢管及钢筋卷帘门窗。

(4)根据门扇结构的不同分。

根据门扇结构的不同，卷帘门可分为两种：①帘板结构卷帘门窗：其门扇由若干帘板组成，根据门扇帘板的形状，卷帘门的型号有所不同。

其卷帘门窗的特点是：防风、防砂、防盗，并可制成防烟、防火的卷帘门窗。

②通花结构卷帘门窗：其门扇由若干圆钢、钢管或扁钢组成。

卷帘门的特点是：美观大方，轻便灵活。

(5)根据性能的不同分。

根据性能的不同，卷帘门窗可分为三种：①普通型卷帘门窗；②防火型卷帘门窗；③抗风型卷帘门窗。

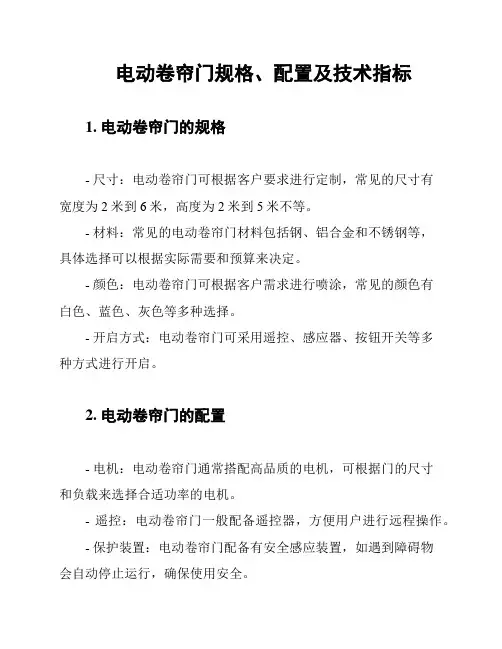

电动卷帘门规格、配置及技术指标
1. 电动卷帘门的规格
- 尺寸：电动卷帘门可根据客户要求进行定制，常见的尺寸有
宽度为2米到6米，高度为2米到5米不等。

- 材料：常见的电动卷帘门材料包括钢、铝合金和不锈钢等，
具体选择可以根据实际需要和预算来决定。

- 颜色：电动卷帘门可根据客户需求进行喷涂，常见的颜色有
白色、蓝色、灰色等多种选择。

- 开启方式：电动卷帘门可采用遥控、感应器、按钮开关等多
种方式进行开启。

2. 电动卷帘门的配置
- 电机：电动卷帘门通常搭配高品质的电机，可根据门的尺寸
和负载来选择合适功率的电机。

- 遥控：电动卷帘门一般配备遥控器，方便用户进行远程操作。

- 保护装置：电动卷帘门配备有安全感应装置，如遇到障碍物
会自动停止运行，确保使用安全。

3. 电动卷帘门的技术指标
- 电压：通常电动卷帘门的电源电压为220V，可根据具体情况
进行调整。

- 功率：电动卷帘门的功率通常在200W到1000W之间。

- 工作温度：电动卷帘门适用于温度在-20℃到60℃之间的环境。

- 使用寿命：电动卷帘门的使用寿命通常在8年到10年左右，
具体寿命还受到使用频率和保养情况的影响。

以上是电动卷帘门的规格、配置和技术指标的简要介绍。

如需
了解详细信息，请与我们联系。

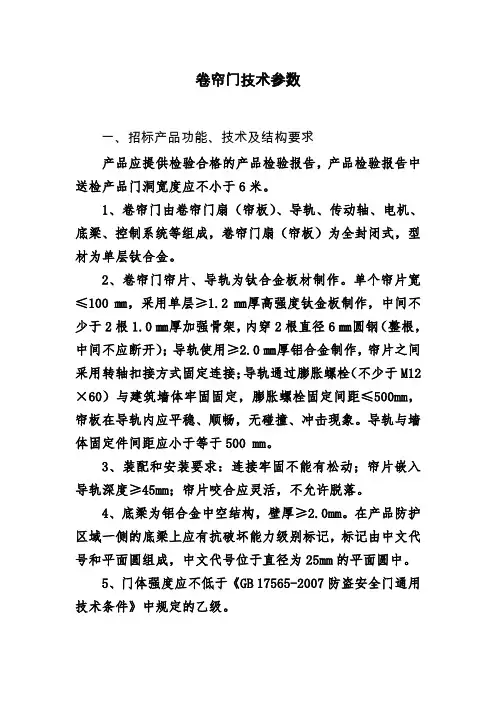

卷帘门技术参数一、招标产品功能、技术及结构要求产品应提供检验合格的产品检验报告，产品检验报告中送检产品门洞宽度应不小于6米。

1、卷帘门由卷帘门扇（帘板）、导轨、传动轴、电机、底梁、控制系统等组成，卷帘门扇（帘板）为全封闭式，型材为单层钛合金。

2、卷帘门帘片、导轨为钛合金板材制作。

单个帘片宽≤100㎜，采用单层≥1.2㎜厚高强度钛金板制作，中间不少于2根1.0㎜厚加强骨架，内穿2根直径6㎜圆钢（整根，中间不应断开）；导轨使用≥2.0㎜厚铝合金制作，帘片之间采用转轴扣接方式固定连接；导轨通过膨胀螺栓（不少于M12×60）与建筑墙体牢固固定，膨胀螺栓固定间距≤500mm，帘板在导轨内应平稳、顺畅，无碰撞、冲击现象。

导轨与墙体固定件间距应小于等于500 mm。

3、装配和安装要求：连接牢固不能有松动；帘片嵌入导轨深度≥45mm；帘片咬合应灵活，不允许脱落。

4、底梁为铝合金中空结构，壁厚≥2.0mm。

在产品防护区域一侧的底梁上应有抗破坏能力级别标记，标记由中文代号和平面圆组成，中文代号位于直径为25mm的平面圆中。

5、门体强度应不低于《GB 17565-2007防盗安全门通用技术条件》中规定的乙级。

6、门体启闭控制无线发射遥控应采用不重复信号（滚动码）遥控器，且不容易被外界环境干扰破解。

7、电机应采用通用主流品牌（巨光、麒麟）；电机提升重量应根据门体重量选用相应提升力，以免电机超负荷运行影响使用寿命。

8、电机应采用低于36V安全电压。

9、门体应带有备用电源，主电源断电后持续供电时间应不小于48h（主电源带电时应自动给电池充电，主电源断电后应自动切换到备用电源。

在电池满电状态下应保持门体上、下16次左右运行），电池更换方便; 当电机损坏或无电池电源情况下，应有链条启闭，其启闭力应小于260N。

10、启闭性能要求：门体应能用遥控器和控制开关控制启闭，启闭速度：3～4m/min；自动限位：门扇启闭至上、下限位位置时应能自动停止，应具备紧急停止按钮；当遇到电气故障时，卷帘门能在室内手动开启，手动启闭力≤118N；在1m处运行噪声≤80Db(A)。

快速卷帘门控制器使用说明书图一：快速自动卷帘门结构原理图图二：快速自动卷帘门控制器实物照片一、本控制系统对快速卷帘门机械结构的要求：1、门体小于3M×3M、减速变速比小于10：1，配用0.75kw变频器。

2、门体小于4M×4M、减速变速比大于12：1，配用0.75kw变频器。

3、门体小于5M×5M、减速变速比大于12：1，配用1.5kw变频器。

4、门大于5M×5M、减速变速比大于12：1，用2.2kw以上变频器。

注：各个品牌的变频器实际输出力矩和加速性能有差别，要通过试验决定采用，以降低成本、提高性能、达到最佳使用效果。

二、本控制系统的电器结构及功能：1、可外接雷达、地磁、光幕等三线式自动检测设备（提供Vcc和GND）。

2、可接按钮、光电传感器、变频器故障、连锁等二线或三线手动设备（开门接点、关门接点、停止、连锁、故障接点）。

3、本控制系统必须外接漫反射式的“原点”光电传感器也可接简易磁性干簧接近开关（二者所用程序不同，注意区别）。

4、本控制系统可接四按钮、二LED、共阴的轻触面板，也可用普通按钮、旋钮、LED指示灯控制（可通过触摸屏设置内部参数）。

三、控制系统的元件排列：1、本单片机PLC控制器、预装各类接口有少接线或不接线的优点。

2、可选配进口、国产、单相或三相的各种型号小型变频器做动力。

3、选配件24V/50W开关电源，足够可供PLC和传感器共同使用。

4、可以对变频器进行段速控制（客户较难改变电机的速度和频率）。

也可以用电位器进行模拟量调节（客户可以随便调节变频速度）四、本控制系统的安装与接线、附件、功能和使用、调试方法：1、本控制系统在初次调试时可用松下电工的GT01触摸屏（选件）调试，也可在购买时申明性能要求后由供方预先设置好。

2、本控制系统在现场可用小型按钮调试盒（选件）方便地调试。

☆：本机用快速接插件来连接输入、输出设备，具有接线简单、快捷，与面板、变频器都有排针插件，另有DB9多功能插座可接触摸屏、简易定位调试器、编程电缆等外部设备（接插件名称和功能）：1、继电器连动输出：功率大，可直接与门、风机、传送带等设备连动。

快速卷帘门配置要求及参数快速卷帘门配置要求1.门体结构——采用高强度抗氧化工业铝合金门框，厚度3.5㎜.门头罩及电机罩采用镀锌钢板，表面经高温粉末喷涂处理。

板材厚度为1.0mm。

（轨道内径特殊设计，在风压大的情况下减少与帘布的磨擦）2.驱动装置——使用台湾美事科刹车电机，电源220V，功率0.75-1.5kw/1500S/转，承载大负荷S4型。

3.电控系统——采用丹麦丹佛斯品牌高性能升级控制箱，内置矢量控制模式、控制精度高；高转矩变频器（150%1HZ）、PLC合二为一，具有高性能、高可靠性、高稳定性、高精准定位等特点。

同时运用变频控制技术，有软启动，缓停止功能，保证门体运转平稳增加使用寿命。

4.开闭速度——每秒0.6-1.2m的开启速度（可调）.高频开启（1000-1500次/天）5.安全装置——①控制面板上设有急停按钮，当遇到紧急情况时，按下该按钮可使门体立即停止运行，并禁止控制器接受新的运行指令，直到紧急情况解除，并复位该按钮。

②门框下部安装红外线光电保护开关一对，门体下面停留人与物体挡住光电时门体不下落。

（品牌：南韩奥托尼克斯）6.门帘——选用德国米乐进口工业聚脂纤维基布，高强度环保聚脂纤维，双面聚氯乙烯涂层，厚度为0.9-1.2mm，颜色：红色、黄色、蓝色、绿色、橘黄色、灰色、白色、黄色网格、白色网格等多种颜色可选择.抗撕裂度：500/500（经/纬），拉伸强度：4300/4000（经/纬），粘附力20N/㎝，使用温度-30--+70℃，防火标准（德国ISO3795）基布具有无毒性，良好的表面自洁性；底部装隔气布，密封性好，不积尘，易清洁。

材料符合DIN EN 12641-2(德国＋欧洲)标准.7.焊接——采用最新大型高频焊接技术，全自动拼接一次成型，表面平整、美观、牢固，永不开胶。

解决小型焊接机加工无法达到的技术要求。

（同行业中唯一的一台大型焊接设备）8透视窗——中间带横向PVC透明视窗，厚度1.5㎜，使人员车辆出入更安全。

PVC快速卷帘门技术标准一、执行标准符合或高于《国家建筑标准设计图集》中的“快速软帘卷门”标准。

二、技术标准1、门型（运行方式）：提升式快速软帘卷门（简称PVC快速门）。

2、应用标准（技术要求）⑴、开启速度：1～2m/Sec。

⑵、关闭速度：0.6～1m/Sec。

⑶、抗风等级：8级（17.2～20.7m/Sec）。

⑷、工作制（启闭频率）：可连续工作，无任何限制条件。

⑸、自动控制传感器：双向地磁，其功能是开门、不倒计时关门、关门返弹。

⑹、安全保护传感器：门下红外，其功能是不倒计时关门、关门返弹。

当红外传感器的输入电源线或信号输出线接触不良，不但不倒计时关门，而且在自动控制状态下不执行关门动作，但手动控制状态下可以“点动关门”（所谓“点动关门”：即按着关门按钮时执行关门动作，松手即停）。

⑺、安全保护原则：①、地磁与红外构成的自动控制与安全保护区域，无安全保护盲区。

②、在自动控制状态下，只要完全开启的快速门正下方存在车辆或人，无论该车辆或人停留多久，快速门都不能执行关门动作，只有该车辆或人离开后，才能倒计时关门。

③、电控箱面板上的关门按钮开关，在自动控制状态下无效、在手动控制状态下有效。

⑻、开关门行程限位：无论哪种形式的开关门行程限位，要求行程限位的记忆无漂移、掉电不丢失。

⑼、脱轨保护：底部横梁两端设计有脱轨保护件，当横梁被撞击时，成本低廉的脱轨保护件损坏，大大降低了维修成本与维修难度。

⑽、手动机构：具备手动开启与关闭的机构。

⑾、倒计时关门（或称延时关门）的时间：0～99秒可调，且在电控箱面板可视。

⑿、温度与湿度：温度-30℃～+70℃，湿度≤90%。

⒀、计数器：具有记录运行次数的显示器。

⒁、运行噪音：达到GB3096-1993《城市区域环境噪音标准》3类白天的标准（65dB）。

⒂、总体使用寿命：超过100万次。

3、开门机标准⑴、电源：AC220V（AC380V）、50Hz、15A（或2mm2以上）。

⑵、电机：三相异步制动电机、或伺服电机、或其他形式的专用电机、W=0.75～2.2kw、IP44以上。

快速卷门主要技术指标和性能说明一、概述(一)快速卷门用途及特点快速卷门是现代化高效率车间/仓储优选的配置。

它除具有保温、保冷、防虫、防风、防尘、隔音、防火、防异味、采光等多项功能外，更能有效的节省能源，减少噪音及空气对流，降低灰尘粒子入侵、保持洁净度，提高工作效率。

适合在化工、制药及食品工业等环境使用。

快速卷帘门，选用国际名优产品备件，提高可靠电气控制系统，经过精心加工制作而成。

使用多段变频调速运行控制技术，柔性变速启动、加速运行、柔性关门、消除了开、关门时的冲击噪声，有效处长卷帘布的寿命。

(二)快速卷门的技术参数工作电压220V±10V功率0.75kw-1.5kw工作温度-30℃-55℃输出转速140r/min输出扭矩100N·M/150 N·M热保护温度B级绝缘130°转动型式减速机直传动(三)快速卷门的主要结构该门主要有:1、驱动电机2、传动滚筒3、门板帘片4、立柱5、控制系统6、密封组件等组成。

1、驱动电机1.1电机采用德国SEW产品,世界名牌电机,安全耐用。

1.2电源二相三线220V,50～60HZ，电机功率0.75kw-1.5 kw(视卷门尺寸大小选配适当的电机),变频器:0.75 kw-1.5kw,50-60HZ。

1.3电机配制动器和手动释放装置,停电时手摇电机尾部装置,可轻易开启或关闭门扇,更具安全,便利。

2、传动滚筒传动材料应采用优质碳素结构钢或无缝钢管。

3、门板帘布帘布材料：帘布采用法国希运产的工业聚脂纤维工业基布，颜色：桔红、桔黄、宝兰、纯白等颜色，可开多种型号的透明视察，帘布采用嵌入分段式，便于维修和更换。

使用温度范围：-30℃～+70℃，帘布具有以下特性：序号项目名称单位参数备注1 厚度mm 0.8-1.52 质量g/㎡17003 基布材质100%涤纶4 耐低、高温℃-30～+705 耐阻燃S 3秒钟自熄6 抗拉强度N/5cm 经4000×纬35007 撕裂强度N 5008 剥离强度N/5cm 1009 延伸性‰15～204、立柱门箱采用2.0㎜厚钢板,经4遍喷漆工艺处理,喷涂环氧底漆金属面漆或磷化喷塑。

快速卷帘门配置要求1.门体结构——采用高强度抗氧化工业铝合金门框，厚度3.5㎜.门头罩及电机罩采用镀锌钢板，表面经高温粉末喷涂处理。

板材厚度为1.0mm。

（轨道内径特殊设计，在风压大的情况下减少与帘布的磨擦）2.驱动装置——使用台湾美事科刹车电机，电源220V，功率0.75-1.5kw/1500S/转，承载大负荷S4型。

3.电控系统——采用丹麦丹佛斯品牌高性能升级控制箱，内置矢量控制模式、控制精度高；高转矩变频器（150%1HZ）、PLC合二为一，具有高性能、高可靠性、高稳定性、高精准定位等特点。

同时运用变频控制技术，有软启动，缓停止功能，保证门体运转平稳增加使用寿命。

4.开闭速度——每秒0.6-1.2m的开启速度（可调）.高频开启（1000-1500次/天）5.安全装置——①控制面板上设有急停按钮，当遇到紧急情况时，按下该按钮可使门体立即停止运行，并禁止控制器接受新的运行指令，直到紧急情况解除，并复位该按钮。

②门框下部安装红外线光电保护开关一对，门体下面停留人与物体挡住光电时门体不下落。

（品牌：南韩奥托尼克斯）6.门帘——选用德国米乐进口工业聚脂纤维基布，高强度环保聚脂纤维，双面聚氯乙烯涂层，厚度为0.9-1.2mm，颜色：红色、黄色、蓝色、绿色、橘黄色、灰色、白色、黄色网格、白色网格等多种颜色可选择.抗撕裂度：500/500（经/纬），拉伸强度：4300/4000（经/纬），粘附力20N/㎝，使用温度-30--+70℃，防火标准（德国ISO3795）基布具有无毒性，良好的表面自洁性；底部装隔气布，密封性好，不积尘，易清洁。

材料符合DIN EN 12641-2(德国＋欧洲)标准.7.焊接——采用最新大型高频焊接技术，全自动拼接一次成型，表面平整、美观、牢固，永不开胶。

解决小型焊接机加工无法达到的技术要求。

（同行业中唯一的一台大型焊接设备）8透视窗——中间带横向PVC透明视窗，厚度1.5㎜，使人员车辆出入更安全。

卷帘门窗1范围本标准规定了卷帘门窗的术语和定义、分类、代号及标记、适用环境、一般要求、要求、试验方法、检验规则、标志、包装、运输和贮存。

本标准适用于工业与民用建筑用卷帘门和卷帘窗，其他场所用的卷帘门和卷帘窗可参照执行。

2规范性引用文件下列文件对于本标准的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本标准其随后所有。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 3785.1 电声学声级计第1部分：规范GB 4706.1 家用和类似用途电器的安全第1部分：通用要求GB 4943.1-2011 信息技术设备安全第1部分：通用要求GB/T 5237.2 铝合金建筑型材第2部分阳极氧化、着色型材GB/T 5237.3 铝合金建筑型材第3部分电泳涂漆型材GB/T 5237.4 铝合金建筑型材第4部分粉末喷涂型材GB/T 5237.5 铝合金建筑型材第5部分氟碳漆喷涂型材GB/T 5823 建筑门窗术语GB/T 8484 建筑外门窗保温性能分级及检测方法GB/T 8485 建筑外门窗空气声隔声性能分级及检测方法GB 14102 防火卷帘GA/T 1499 卷帘门安全性要求JG/T 239 建筑外遮阳产品抗风性能试验方法JG/T 281 建筑遮阳产品隔热性能试验方法JG 305-2011 人行自动门安全要求JG/T 411 电动卷门开门机JG/T 412 建筑遮阳产品耐雪荷载性能检测方法3术语和定义GB/T 5823界定的以及下列术语和定义适用于本文件。

3.1卷帘门窗 rolling door and window由导轨、卷轴、帘体及驱动装置组成，采用卷曲方式启闭的门和窗。

3.2帘体 rolling body由帘片或帘面等构成的门窗组件。

3.3端座 side cover位于卷轴两端，支承卷轴、帘体和传动机构的构件。

3.4导轨 guiding rail位于卷帘门窗两侧，在帘体启闭时引导帘体运动的构件3.5侧扣 side buckle安装在帘片两端、防止上下相邻帘片相对侧移的零配件。

快速卷帘门规格尺寸快速卷帘门，具有保温、保冷、防虫、防风、防尘、隔音、防火、防异味、采光等多项功能，并广泛用于食品、化学、纺织、电子、超市、冷冻、物流、仓储等多种场所，可极高的满足高性能物流及干净场所，并且节省能源，高速自动关闭，提高作业效率，创造更佳的作业环境等优点。

*尺寸：最大规格可做到W6*H6m，门框包边面积16平方以上按照600每平方增加合同造价，。

*开启与关闭速度：0.6-2.0米/秒*门体外表材料：门扇为1.5-2.5mm厚的冷轧板钢构或铝合金型材。

*门帘材料：1.高密度工业基布：厚度：0.8mm-2.0mm技术参数：拉伸强度〔经/纬〕：5700/5100 N/5cm；撕袭强度〔经/纬〕：900/80 N；使用温度：-30℃～+70℃；防火级别：法国标准NF-P92-503 M2或德国标准DIN 4102 B1 2.全透明PVC软片厚度：1.3mm-2.0mm*控制系统：由高科技的PLC和变频器控制，以及单片机控制。

*布帘颜色：快速卷门有多种颜色可供选择，如：黄色、白色、蓝色、红色、橘黄色或全透明等。

透视窗可选矩形或椭圆形，增加了平安性及管理方便性能。

*平安性能：桔黄色光电管闪光灯，门开启或关闭时，红灯闪烁以示警告，停电时附有手动遥杆可轻柔开启及关闭；更具有平安性、便利性能。

*密封性能：底端装有弹性的PVC基布，它可与各种不平坦地面严密结合可达万级标准，门柱两侧装有密封毛刷或橡胶密封条，可减少噪音及增加密封效果。

*使用与控制1.按钮2.拉绳3.遥控4.自动地磁5.雷达6.光电7.连动互锁8感应门板在带有螺盘轨道的卷轴支架中快速精准运行，这种先进的无接触式卷起技术可以使门板外表的磨损降到最低。

门板外观历久如新，有效延长了门体的使用寿命。

无论在高压或低压下均能保持良好的密封性，并能抵御强风侵袭。

规格示意图：红外线平安保护开关〔标配〕在门框立柱上离地200mm的地方安装一对红外线对射开关，当门体下降时候有行人或物体通过，门体会自动反弹到最开位。

快速卷帘门的基本配置：
门帘：采用比利时、法国或韩国进口高强度聚乙烯涂层织物。

电机：采用德国SEW品牌 IP55制动电机 0.37千瓦到1.5千瓦
安全性能：带有雷达、气囊、红外安保装置
控制形式：按扭、拉绳、遥控、地磁环感应器、红外线感应器、雷达感应器，可实现智能化控制。

快速卷帘门根据要求可采用铝合金型轨道，及PVC毛刷型
快速卷帘门快速起降关闭、防止空气及灰尘杂物流通，提升速度每秒为：0.8-1.5m（可调）、下速度为每秒0.5-0.8m（可调）
门帘配有铝合金抗风杆，按风压大小来选抗风杆数量，抗风杆数量越多、抗风压性能越强。

日本产1.5mm厚全透明PVC软片可视窗口，增加了安全性及管理方便性。

开启与关闭速度：（0.8-1.5m/秒），可高频开启（1000-1500）次/天。

分段式铝合金具有加强抗风性能，同时还具备布帘分段抽换更新等功能。

保护装置：快速卷帘门门柱底部装有红外线装置，在关闭的过程中触及障碍物，立即停
下降反弹回升。

另可选配安全气囊装置，增加安全系数。

密封性能：底部装有加重PVC底兜，可与各种不平地面紧密结合。

门柱两侧装有密封毛刷，可减少噪音及增加密封效果。

PVC快速卷帘门的技术参数
PVC快速卷帘门可以快速隔离空气对流，保证车间空气质量达到要求的无尘等级。

同时还具有保温、保湿、防风、隔音、防异味等作用，可以满足高性能物流及洁净车间等场所的需求。

适用于食品、医药、电子、橡胶、化工、汽车、纺织、物流等领域。

瀚天门控生产的快速卷帘门技术参数：
1、机布：PVC双层涂层基布，厚度0.9mm，耐磨系数高，蓝色、白色、灰色、橙色、淡蓝、黄色、全透明、黄色网格及白色网格等多色选择。

2、透明视窗：进口全透明PVC软玻璃，厚度1.5mm，椭圆、矩形可选，增加防护性和管理方便性。

3、电机：缓启缓停功能，常规配置台湾添诚快速门专用高频电机，另有SEJ、德国SEW
品牌电机可供选择。

4、门框：一体式门罩及门框，宝钢生产冷轧板，2.0mm厚，室外专用氟碳粉末喷涂，
表面做专业处理。

5、开启方式：客户现场选配，有地磁、感应、遥控、拉绳、刷卡多种方式。

6、启闭速度:0.5米/秒-1.5米/秒，可调整。

7、抗风性能：高强度铝合金抗风荆条，开模专用，与门体高度吻合，具有降噪功能，抗风能力达5000N。

卷帘门常用尺寸
卷帘门常用尺寸
卷帘门常用尺寸
卷帘门是一种常用的门窗，其尺寸因不同用途和安装位置而异。

以下是卷帘门的常用尺寸：
1. 宽度：一般来说，卷帘门的宽度在1.2米到3.6米之间，这取决于门的用途和安装位置。

商铺或仓库的卷帘门通常比住宅的卷帘门宽。

2. 高度：卷帘门的高度也因用途和安装位置而异。

一般来说，住宅卷帘门的高度在2.2米到2.5米之间，而商铺或仓库的卷帘门则可能高达
3.6米。

3. 厚度：卷帘门的厚度通常在1.2毫米到2.5毫米之间。

厚度越大，门的强度越高，但也会增加成本。

4. 滚筒直径：滚筒直径通常在60毫米到110毫米之间。

滚筒直径越大，门的承重能力越强。

以上是卷帘门的常用尺寸，但具体的尺寸还需根据实际情况进行设计和定制。

选择合适的尺寸和材质可以有效增强卷帘门的防盗和防火能力，更好地保护我们的财产和生命安全。

- 1 -。

卷闸门宽度规格标准
卷闸门是一种常用的门类产品，广泛应用于商业、住宅和公共建
筑等场所。

其宽度规格标准对于产品设计和安装具有重要的指导意义。

以下是关于卷闸门宽度规格标准的介绍：
1. 标准尺寸：一般来说，卷闸门的标准宽度尺寸为3米、4米、
5米、6米等。

这些尺寸是根据市场需求和行业惯例确定的，能够满足
大多数场所的使用要求。

当然，也可以根据特定场景的需要进行定制，提供非标准尺寸的卷闸门。

2. 开门方式：卷闸门的宽度规格也会受到其开门方式的影响。

常见的开门方式有水平卷帘门和垂直卷帘门两种。

水平卷帘门开门时，门体会沿着水平方向上卷；而垂直卷帘门则会沿着垂直方向上卷。

这
两种开门方式的宽度规格可能有所不同，需根据实际情况进行选择。

3. 通行需求：卷闸门的宽度规格也应根据通行需求进行调整。

不同场所和用途对于通行宽度的要求不同，如商场、车库、仓库等场
所一般需要较大的通行宽度以适应货物或车辆进出；而办公楼、住宅
小区等场所则可以根据人员通行的需求进行合理选择。

4. 安全因素：卷闸门的宽度规格也需考虑到安全因素。

合理的
宽度设计能够确保人员和物品的安全通行，同时防止卷闸门在使用过
程中易发生故障或卡阻的情况。

专业的设计尺寸要充分考虑硬件设备
和材料的质量，确保卷闸门的可靠性和使用寿命。

卷闸门的宽度规格标准需要综合考虑市场需求、开门方式、通行
需求和安全因素等多个因素。

正确选择合适的宽度规格，能够提高卷
闸门的功能性和适用性，满足不同场所的实际需求。

快速卷帘门技术标准文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]硬质快速卷帘门技术标准一、配置参数要求电机；进口品牌使用寿命：10万次以上开启速度：S以上（可调）关闭速度：S以上（可调）电源：单组220V抗风压强度:12级门框及门上：不小于3mm厚防锈镀锌钢板封包，可抵御恶劣环境的侵蚀铝合金门板带可视窗：住宅地下入口洞口尺寸6米×3米 2樘，整体为铝合金门板带四条透明丙烯酸有机玻璃板镶嵌金属外框组成。

酒店地下入口要求做3米×3米 4樘，门要求上下各2条为铝合金门板，剩下为透明丙烯酸有机玻璃板镶嵌金属外框组成，为增加地下室光线及安全行车视线。

单条铝合金门板宽 200㎜～220㎜、厚40㎜、铝合金板厚度为㎜。

紧急开启：停电时，电控系统可随时打开刹车，可借助平衡系统将门体托起，可有效的解决因停电或故障而引起的门体不能开启问题出入开启按钮：出入口设置人工开启按钮，便于行人使用安全装置：1）具备红外线安全保护光栅，门框两侧设有对射光栅，快速门下方有障碍物时，门体保持开启状态；当门体下降时有物体通过门体会开启到开启位置，待下方无障碍物时再延时下降。

2）底板安全保护边：底部安全保护边：当门体在下降时，由于物体处在红外线安全保护的盲区时，门体压在下方障碍物时，门体迅速反弹在最开位，有效的保护下方物体或行人避免事故。

开启控制：门体旁边控制箱上按键进行门帘的升降、地磁环感应控制方式。

安全提示：语音提示通过与禁止通过，增加通过的安全性。

控制箱：自带控制箱二、安装要求1、加工前必须进行现场复尺，核对门的洞口尺寸、数量等相关数据，进行四方签字确认后（建设单位、施工单位、监理单位、门厂家），方可进行加工制作。

2、确定门口与石材、雨棚的位置关系，做好与各接触面的封堵工作。

3、卷帘盒的尺寸位置根据现场位置进行核对，做到与现场一致性。

4、安装前确定水平（500线或1m线）与地坪相互关系，门框正确放置于门洞中，进行校核，确认无误后进行涨栓固定。
