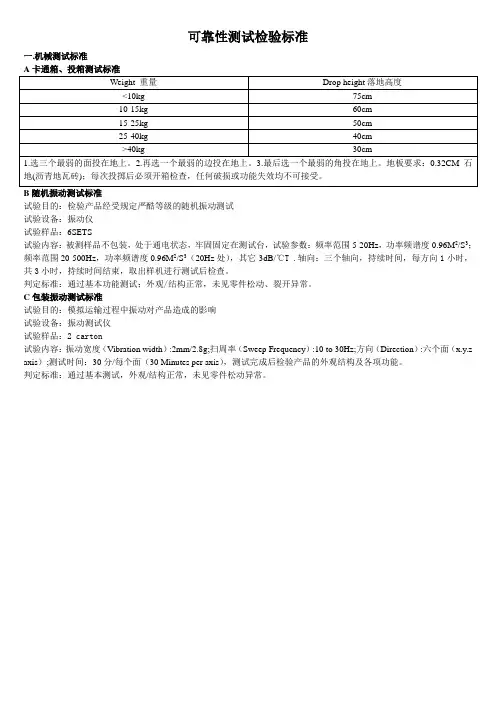

可靠性测试检验标准一.机械测试标准试验目的：检验产品经受规定严酷等级的随机振动测试试验设备：振动仪试验样品：6SETS试验内容：被测样品不包装，处于通电状态，牢固固定在测试台，试验参数：频率范围5-20Hz，功率频谱度0.96M2/S3；频率范围20-500Hz，功率频谱度0.96M2/S3（20Hz处），其它-3dB/℃T .轴向：三个轴向，持续时间，每方向1小时，共3小时，持续时间结束，取出样机进行测试后检查。
判定标准：通过基本功能测试；外观/结构正常，未见零件松动、裂开异常。
C包装振动测试标准试验目的：模拟运输过程中振动对产品造成的影响试验设备：振动测试仪试验样品：2 carton试验内容：振动宽度（Vibration width）:2mm/2.8g;扫周率（Sweep Frequency）:10 to 30Hz;方向（Direction）:六个面（x.y.z axis）;测试时间：30分/每个面（30 Minutes per axis），测试完成后检验产品的外观结构及各项功能。
判定标准：通过基本测试，外观/结构正常，未见零件松动异常。
二．存储温度测试标准A高温贮存试验试验目的：检验产品在高温环境条件下贮存的适用性试验设备：恒温恒湿试验箱试验样品：6SETS试验内容：被测产品不包装、不通电，以正常位置放入试验箱内，使试验箱温度达到60±2℃，温度稳定后持续16小时，持续期满，立即进行试验后检测。
判定标准：通过基本功能测试；外观和结构正常。
B低温贮存试验试验目的：检验产品在低温环境条件下贮存的适用性试验设备：恒温恒湿试验箱试验样品：6SETS试验内容：被测产品不包装、不通电，以正常位置放入试验箱内，使试验箱温度达到-20±2℃，温度稳定后持续16小时，持续期满，在正常大气条件下放置2H，放置期满，被测样机进行试验后的检查。
判定标准：通过基本功能测试；外观和结构正常。
三．高低温测试标准A低温工作试验试验目的：检验产品在低温环境条件下使用的适用性试验设备：恒温恒湿试验箱试验样品：6SETS试验内容：被测产品不包装、处于导通状态，以正常位置放入试验箱内，使温度达到-20±3℃,温度稳定后，持续8小时，持续期满，进行产品测试后的检查。
QHQ-A型便携式铅笔划痕试验仪操作规程1．用削笔刀将铅笔削至露出柱形铅芯5～6mm，小心操作，以留下原样的、未划伤的、光滑的圆柱形铅笔笔芯。
2．垂直握住铅笔，与砂粒粒度为400号的砂纸保持90°角在砂纸上前后移动铅笔，把铅笔芯尖端磨平（成直角）。
持续移动铅笔，直至获得一个平整光滑的圆形横截面，且边缘没有碎屑和缺口。
每次使用铅笔前都要重复这个步骤。
3．仪器放在平整的工作台上，将垫块放在仪器下部，将削好的铅笔插入仪器主体孔内，铅笔棱边接触到工作台，即旋紧螺钉。
4．将仪器放在被测试板上，以0.5mm/s~1mm/s的速度向前推进至少7mm的距离。
从最软的铅笔开始，如果未出现划痕，则在未进行过试验的区域重复试验，更换较高硬度的铅笔直至出现至少3mm长的划痕为止。
5．如果已经出现超过3mm的划痕，则降低铅笔的硬度重复试验，直到超过3mm的划痕不再出现为止。
6．以没有使涂层出现3mm及以上划痕的最硬的铅笔的硬度表示所测涂膜的铅笔硬度。
7．平行测定两次。
如果两次测定结果不一致，应重新试验。

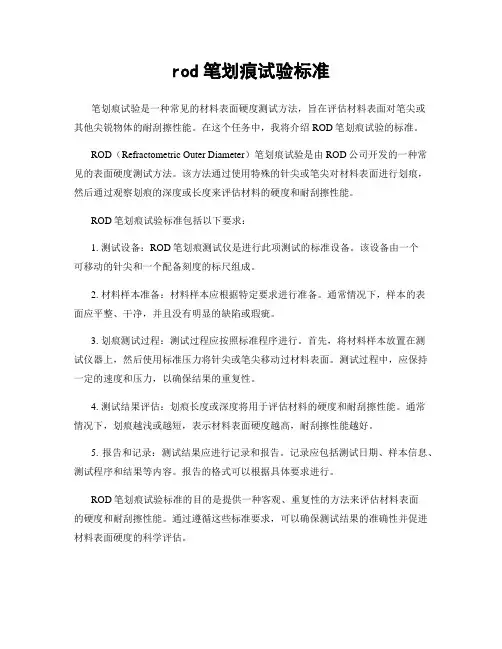

rod笔划痕试验标准
笔划痕试验是一种常见的材料表面硬度测试方法，旨在评估材料表面对笔尖或
其他尖锐物体的耐刮擦性能。
在这个任务中，我将介绍ROD笔划痕试验的标准。
ROD（Refractometric Outer Diameter）笔划痕试验是由ROD公司开发的一种常见的表面硬度测试方法。
该方法通过使用特殊的针尖或笔尖对材料表面进行划痕，然后通过观察划痕的深度或长度来评估材料的硬度和耐刮擦性能。
ROD笔划痕试验标准包括以下要求：
1. 测试设备：ROD笔划痕测试仪是进行此项测试的标准设备。
该设备由一个
可移动的针尖和一个配备刻度的标尺组成。
2. 材料样本准备：材料样本应根据特定要求进行准备。
通常情况下，样本的表
面应平整、干净，并且没有明显的缺陷或瑕疵。
3. 划痕测试过程：测试过程应按照标准程序进行。
首先，将材料样本放置在测
试仪器上，然后使用标准压力将针尖或笔尖移动过材料表面。
测试过程中，应保持一定的速度和压力，以确保结果的重复性。
4. 测试结果评估：划痕长度或深度将用于评估材料的硬度和耐刮擦性能。
通常
情况下，划痕越浅或越短，表示材料表面硬度越高，耐刮擦性能越好。
5. 报告和记录：测试结果应进行记录和报告。
记录应包括测试日期、样本信息、测试程序和结果等内容。
报告的格式可以根据具体要求进行。
ROD笔划痕试验标准的目的是提供一种客观、重复性的方法来评估材料表面
的硬度和耐刮擦性能。
通过遵循这些标准要求，可以确保测试结果的准确性并促进材料表面硬度的科学评估。
铅笔硬度测试介绍随着国际贸易的不断发展，中国成为世界性的加工厂，迫切的需要用国际上统一的标准来检验产品的质量。
涂料行业也如此。
铅笔硬度测试是涂料行业检验涂层机械强度的一种重要的测试方法，其测试结果则是衡量涂料产品质量好坏的重要指标。
通过在涂层上推压已知硬度标号的铅笔，以没有使涂层出现3mm及以上划痕的最硬的铅笔的硬度，称为铅笔硬度。
现行的标准有ISO 15184-1998，GB/T 6739-2006，ASTM D3363-2011...等都是关于铅笔硬度的标准，虽然标准之间有所不同，但大致的测试方法均相差不远。
本文将以GB/T6739-2006为基础来介绍铅笔硬度测试。
1. 测试仪器示意图1——橡胶O型圈 2——铅笔 3——底材 4——水平仪 5——小的，可拆卸的砝码6——夹子 7——一起移动的方向 8——铅笔芯 9——漆膜2. 铅笔削好后的示意图3. 铅笔标号示意图9B—8B—7B—6B—5B—4B—3B—2B—B—HB—F—H—2H—3H—4H—5H—6H—7H—8H—9H 较软————————————————————————————————————较硬4. 测试铅笔的供应选择华南/华中区 South/Central China:深圳市宝安区70区鸿威工业园C 栋Tel: 0755-3368 1551 E-mail: reliability@ 上海市浦东新区龙东大道3000号张江集电港8号楼109021-3393 9970 reliability@ 华东区 East China :苏州市相城区澄阳路3286号Tel: 0512-6759 8022 E-mail: reliability@ E -mail : reliability @cti -cert .com华东区 East China : Tel: E-mail: 华北区 North China :北京市丰台区南四环西路188号15区5号楼10层Tel: 010-6370 4161 E -mail : reliability @cti -cert .com 香港Hong Kong ：香港九龙荔枝角长顺街18号，华盛工业大厦7楼B 2室Tel :852-2743 2128 ©CTI 使用的第三方内容外，版权均属CTI 所有。

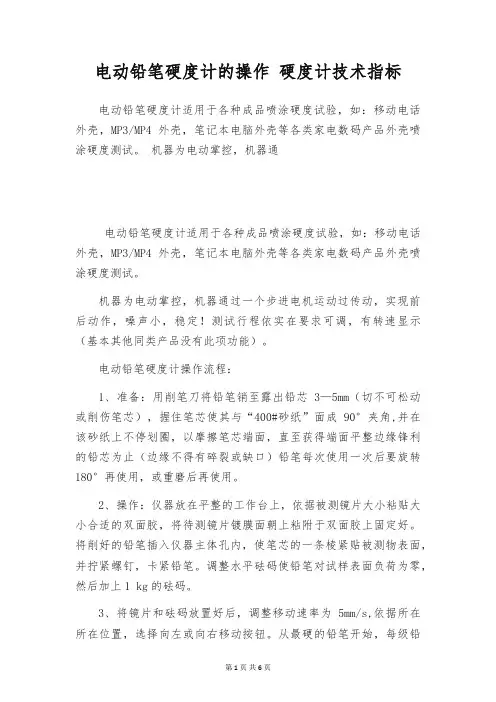

电动铅笔硬度计的操作硬度计技术指标电动铅笔硬度计适用于各种成品喷涂硬度试验，如：移动电话外壳，MP3/MP4外壳，笔记本电脑外壳等各类家电数码产品外壳喷涂硬度测试。
机器为电动掌控，机器通电动铅笔硬度计适用于各种成品喷涂硬度试验，如：移动电话外壳，MP3/MP4外壳，笔记本电脑外壳等各类家电数码产品外壳喷涂硬度测试。
机器为电动掌控，机器通过一个步进电机运动过传动，实现前后动作，噪声小，稳定！测试行程依实在要求可调，有转速显示（基本其他同类产品没有此项功能）。
电动铅笔硬度计操作流程：1、准备：用削笔刀将铅笔销至露出铅芯3—5mm（切不可松动或削伤笔芯），握住笔芯使其与“400#砂纸”面成90°夹角,并在该砂纸上不停划圈，以摩擦笔芯端面，直至获得端面平整边缘锋利的铅芯为止（边缘不得有碎裂或缺口）铅笔每次使用一次后要旋转180°再使用，或重磨后再使用。
2、操作：仪器放在平整的工作台上，依据被测镜片大小粘贴大小合适的双面胶，将待测镜片镀膜面朝上粘附于双面胶上固定好。
将削好的铅笔插入仪器主体孔内，使笔芯的一条棱紧贴被测物表面，并拧紧螺钉，卡紧铅笔。
调整水平砝码使铅笔对试样表面负荷为零，然后加上1 kg的砝码。
3、将镜片和砝码放置好后，调整移动速率为5mm/s,依据所在所在位置，选择向左或向右移动按钮。
从最硬的铅笔开始，每级铅笔犁30mm 长的痕迹，每次一个来回。
直至找出都犁不伤涂膜的铅笔为止,此铅笔的硬度即代表所测涂膜的铅笔为止,此铅笔的硬度即代表所测涂膜的铅笔硬度。
电动铅笔硬度计测试说明：以硬度铅笔刮擦涂膜表面层，硬度铅笔以45°角固定，使前端笔芯与涂膜层表面接触，并加以适当荷重，依确定速度移动试验平台使涂膜层表面移动经过笔心，涂膜层不会造成损害（刮痕）之大铅笔硬度等级即可视为涂膜层硬度。
电动铅笔硬度计注意事项：1、机器测试前确定要将整台机器水平放置。
2、测试前要先将速度调至低，让机器正常运行后再将速度调到测试需求值。

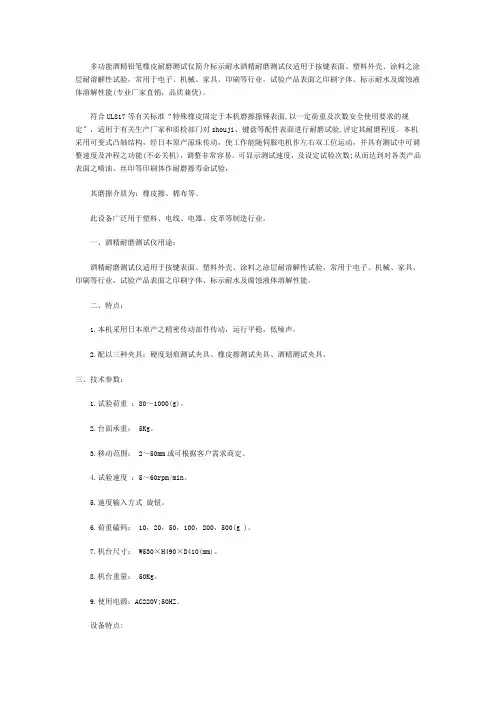

多功能酒精铅笔橡皮耐磨测试仪简介标示耐水酒精耐磨测试仪适用于按键表面、塑料外壳、涂料之涂层耐溶解性试验，常用于电子、机械、家具、印刷等行业，试验产品表面之印刷字体、标示耐水及腐蚀液体溶解性能(专业厂家直销，品质兼优)。
符合UL817等有关标准“特殊橡皮固定于本机磨擦擦锤表面,以一定荷重及次数安全使用要求的规定”，适用于有关生产厂家和质检部门对shouji、键盘等配件表面进行耐磨试验,评定其耐磨程度。
本机采用可变式凸轴结构，经日本原产滚珠传动，使工作能随伺服电机作左右双工位运动，并具有测试中可调整速度及冲程之功能(不必关机)，调整非常容易。
可显示测试速度，及设定试验次数;从而达到对各类产品表面之喷油、丝印等印刷体作耐磨擦寿命试验，其磨擦介质为：橡皮擦、棉布等。
此设备广泛用于塑料、电线、电器、皮革等制造行业。
一、酒精耐磨测试仪用途：酒精耐磨测试仪适用于按键表面、塑料外壳、涂料之涂层耐溶解性试验，常用于电子、机械、家具、印刷等行业，试验产品表面之印刷字体、标示耐水及腐蚀液体溶解性能。
二、特点：1.本机采用日本原产之精密传动部件传动，运行平稳，低噪声。
2.配以三种夹具：硬度划痕测试夹具、橡皮擦测试夹具、酒精测试夹具。
三、技术参数：1.试验荷重：80～1000(g)。
2.台面承重： 5Kg。
3.移动范围： 2～50mm或可根据客户需求商定。
4.试验速度：5～60rpm/min。
5.速度输入方式旋钮。
6.荷重磕码： 10，20，50，100，200，500(g )。
7.机台尺寸：W530×H490×D410(mm)。
8.机台重量： 50Kg。
9.使用电源：AC220V;50HZ。
设备特点:采用日本原产之精密传动部件传动，运行平稳，低噪声，步进电机驱动，低噪声，运行平稳，品质可靠;;本耐磨擦试验机更改治具后可测试LCD，shouji，平板电脑触摸屏划线测试。
配以三种夹具：45度铅笔硬度划痕测试夹具、橡皮擦测试夹具、酒精测试夹具产品配置:标准测试夹具(二套)调试工具(一组)，荷重法码(50,100,200,300,500g)各二个，荷重测试杆：75g(二支)橡皮擦测试夹具、酒精测试夹具(各二付)，铅笔硬度划痕测试夹具(一付)、洒精一瓶，橡皮条一支，铅笔一支，。
有限公司A铅笔划痕试验仪操作规范-PZ-016版受本控号：号：A/01发布日期：2011 年 11 月 26 日生效日期：2011 年 11 月 26 日有限公司1 目的使操作人员熟悉铅笔划痕试验仪的结构、性能、使用方法及日常维护保养，确保测量的准确性。
2 3 范围适用于该仪器的操作人员。
职责3.1 品质部：负责仪器的清洁及日常的维护及管理4 定义铅笔型号包括 9H、8H、7H、6H、5H、4H、3H、2H、1H、HB、1B、2B、3B、4B、5B、6B、7B、8B、9B。
H 数越高，铅芯越硬，B 数越高铅芯越软，HB 为中性。
（见图 1）5 6 流程无基本操作方法：6.1 清洁测试件表面。
（见图 2）6.2 依据供应商提供的涂层材料硬度信息选择铅笔型。
6.3 选用比供应商材料硬度同等型号的铅笔。
6.4 将铅笔的头部削平，铅笔头部用 300 号砂纸垂直磨平。
（见图 3、图 4、图 5）6.5 用测试仪的垫块踮起测试仪的前部，使测试仪平放在测试件上。
（见图 7）6.6 将铅笔放入测试仪相应的孔中，轻轻拧紧铅笔固定旋钮。
（见图 6、图 8）6.7 平行推进测试仪约 50-100mm。
（见图 9）6.8 用同样的方法在测试件上划痕 5 次，注意应每次划痕前都要研磨铅笔的头部，保证铅笔的头部无缺损。
图 56.9 观察测试后划痕，并用指甲轻轻触摸划痕，如有明显的凹陷超过 3 条，则采用比测有限公司6.10 每种铅笔测试时均要 5 次以上。
图 7 图 1图 3图 5文件名称铅笔划痕试验仪操作规范文件编号版本 /次A/00制订部门品质部实施日期2010-12- 01 页次第 4 页共 6 页图 2图 4图 6图 8文件名称铅笔划痕试验仪操作规范文件编号版本 /次A/00制订部门品质部实施日期2010-12- 01 页次第 5 页共 6 页表单编号记录名称收集时间收集岗位保存地点-PZ-020 《涂层特殊检查记录表》有需求时品质部品质部有限公司图 9789相关文件无附件无相关记录图 10有限公司-PZ-020 REV:A/01测试人：测试日期：。
XXX有限公司
铅笔硬度计操作规范文件编号 :WI-ZL-045
版本/版次: A/1
页次：1/ 1
1.目的：
为保证手机结构件硬度测试能正确可靠地进行，特编制本使用规范。
2.制依据：
《 Q/ZX M 12.001.1-2004 手机塑料件及喷漆件测试规范》
《QHQ铅笔硬度计说明书》
3. 使用环境：
环境温度：15℃～35℃；
4.测试前准备：
4.1将硬度计放置在水平台面上。
4.2将指定品牌和规格铅笔笔芯削成圆柱形，笔芯外露部分大约0.5CM，然后在400目砂纸上磨平。
4.3将铅笔放入硬度计笔槽内，垫上基准量块。
5．试验操作：
5.1置测试样本：选取样本一个待测试面（尽可能是平面），将铅笔笔芯压在样本测试面上，笔芯与被测
试面成45度夹角；
5.2固定铅笔：将硬度计上的两颗螺丝拧紧以固定铅笔，并抽出基准量块；
5.3滑行划痕：匀速向前推动硬度计，当笔芯向前移动0.5cm时停止，拿起硬度计选择另一起点再进行测
试,共计进行5次相同操作；
5.4外观检查：检查产品表面有无划痕或划破面漆现象；
5.5记录数据:将样品表面擦拭干净后,观察样品表面的划痕情况,并记录好数据。
6．注意事项：
6.1铅笔笔芯不能外露过长,否则在测试过程中容易折断.应保持在0.5CM左右为最佳；
6.2操作过程中,尽量避免在笔尖上施加重力,从而影响测试结果；
6.3向前推动硬度计时,用力要均匀,避免因用力过大笔尖滑出样品表面落在台面上折断笔芯；
6.4仪器放入盒中,应轻拿轻放,避免仪器掉在地上或损伤；
6.5铅笔在每次测试前，应将笔芯磨平后方可进行。
一、特性涂膜硬度是涂料性能认定的必测指标。
本仪器应用铅笔划痕法，通过硬度已知的绘图铅芯或铅笔芯，以快速而经济的方式确定基底上有机涂层的涂膜硬度。
铅笔划痕法测试涂膜硬度是自八十年代以来被国际普遍采用的测试方法。
我国也已在涂料的发展研究和工业生产中推广这种测试方法。
仪器既可在实验室使用，也可适用于施工现场。
引用标准：《GB/T 6739-96》涂膜硬度铅笔测定法《ASTM D3363-00》铅笔试验法测定涂膜硬度的标准试验方法《GB/T 1727-92》漆膜一般制备方法二、规格及原理负荷重量500g/750g/1000g铅笔与被测表面夹角45°三点接触被测表面两个滚轮、铅笔芯划痕速度约1mm/s标准配置铅笔硬度计、1000g砝码、、750g砝码、铅笔一套(6B-6H)、橡皮、削笔刀、水平垫块、No.400砂纸仪器为机械式，三点接触被测表面（二点为轮，一点为铅芯）始终保证铅笔与试验表面成45°夹角，用手推动仪器滑动，铅笔就在漆膜上划出相应轨迹来。
换用不同铅笔划不同痕迹，据此可判定涂膜的硬度值。
- 1 -三、结构说明4铅笔硬度计结构简图3-轮子6-砝码移动的方向9-铅笔芯四、测量程序4.1 试板规定除非有客户要求或另有商定，测试样品取涂装工序完成之产品；当产品涂装面宽或长小于1cm时需制作测试样板，样板规格50x120 mm或70x150mm平板，涂层施工工艺需与产品工艺保持完全一致。
4.2 试验用铅笔的规定用削笔刀削去木杆部分，使笔芯呈圆柱状露出约5~6mm，切不可松动或削伤笔芯。
然后在坚硬的平面上放置No.400砂纸，将笔芯垂直靠在砂纸上画圈圈，研磨，直至笔尖磨成平面，边缘锐利为止，边缘不得有破碎或缺口。
（铅笔使用一次后要旋转180°再用或重磨后使用）图2 铅笔削好后的示意图- 2 -4.3 测试步骤4.3.1 将水平垫块放在仪器本体之下。
取出相应规格准备好的铅笔（从最硬的铅芯开始），斜插入检测小车上倾斜45度的孔内。

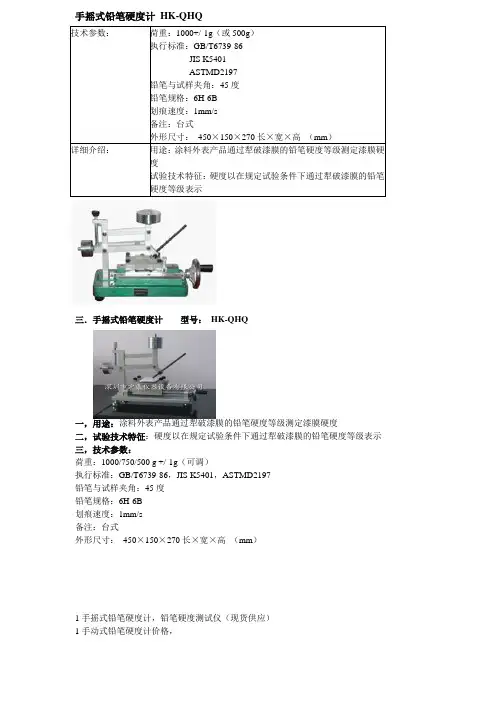

手摇式铅笔硬度计HK-QHQ技术参数：荷重：1000+/-1g（或500g）执行标准：GB/T6739-86JIS K5401ASTMD2197铅笔与试样夹角：45度铅笔规格：6H-6B划痕速度：1mm/s备注：台式外形尺寸：450×150×270长×宽×高（mm）详细介绍：用途：涂料外表产品通过犁破漆膜的铅笔硬度等级测定漆膜硬度试验技术特征：硬度以在规定试验条件下通过犁破漆膜的铅笔硬度等级表示三．手摇式铅笔硬度计型号：HK-QHQ一，用途：涂料外表产品通过犁破漆膜的铅笔硬度等级测定漆膜硬度二，试验技术特征：硬度以在规定试验条件下通过犁破漆膜的铅笔硬度等级表示三，技术参数：荷重：1000/750/500 g +/-1g（可调）执行标准：GB/T6739-86，JIS K5401，ASTMD2197铅笔与试样夹角：45度铅笔规格：6H-6B划痕速度：1mm/s备注：台式外形尺寸：450×150×270长×宽×高（mm）1手摇式铅笔硬度计，铅笔硬度测试仪（现货供应）1手动式铅笔硬度计价格，1手机外壳铅笔硬度测试仪1标准式手摇式铅笔硬度计销售手摇式铅笔硬度计,铅笔硬度计便携式铅笔硬度计铅笔硬度测试仪铅笔硬度计价格铅笔硬度计销售手机外壳铅笔硬度测试仪品牌：Mitsubishi/三菱型号：6B-9H外形尺寸：175*7（mm）产品简介：三菱UNI铅笔系列：6B-9H(6B、5B、4B、3B、2B、B、HB、F、H、2H、3H、4H、5H、6H、7H、8H、9H)共17种型号。
适用于测试产品硬度、手机、汽车、塑料、化工、电镀、玻璃、电镀厂，铅笔式硬度计利用标准铅笔之硬度，对于所测试产品表面进行刮伤测试。
详细介绍：通过犁破漆膜的铅笔硬度等级测定漆膜硬度，试验技术特征：硬度以在规定试验条件下通过犁破漆膜的铅笔硬度等级表示据Wolff Wilborn规范，测量涂料表面硬度的抗刮性，可用于试验分析或控制产品质量，无论是油漆、涂料、家具、汽车，单层或多层烤漆均适用，测试极为快速及简便。
试验室常规材料常用检测仪器清单全解试验室常规材料常用检测仪器清单序号名称型号规格单位数量一、水泥室1 维卡仪ISO标准法台 12 标准筛0.09mm 只 53 电动勃氏透气比表面积仪DBT-127 台 14 电子秤3kg/0.1g 台 15 雷氏夹膨胀值测定仪LD-50 台 16 雷氏夹只 67 雷氏夹附件盒 18 雷氏夹托架只 29 量水器LS-170ml 台 110 数字传感护温湿度记录控制仪SZ-280A 台 111 水泥标准筛0.045 只 212 水泥标准筛0.08mm 只 213 水泥负压筛析仪SF-150 台 114 水泥恒温恒湿标准养护箱HBY-20B 台 115 水泥胶砂搅拌机JJ-5 台 116 水泥胶砂振实台ZS-15 台 117 水泥胶砂流动度测定仪NLD-3 台 118 水泥净浆搅拌机NJ-160A 台 119 水泥试模160×40×40付9二、砂石室1 棒式水银温度计0-300℃支102 标准砂石筛国标,￠300 套 13 标准砂石筛行标,￠300 套 14 标准石子筛国标,￠300 套 15 标准石子筛行标,￠300 套 16 李氏比重瓶500ml 只 57 电热鼓风干燥箱101-3S 台 18 电子秤15kg/1g 台 19 电子天平200g/0.1g 台 110 石子压碎值指标测定仪台 111 量筒1000ml 只 512 量筒10ml 只 513 量筒250ml 只 514 量筒500ml 只 515 针片状规准仪国标付 116 容积升1,5,7,10,20,30 套 117 游标卡尺0-200mm 把 2三、拌和成型室1 低温箱SHBY-20B 台 12 电子秤6kg/1g 台 13 电子台秤200gkg 台 14 混凝土贯入阻力仪HG-1000 台 15 混凝土强制式搅拌机HJW-60 台6 混凝土试模100×100×100台127 混凝土压力泌水仪SY-2 台 18 抗渗试模175×185×150只 69 砂浆稠度仪SC-145 台 110 砂浆密度仪1L 台 111 砂浆试模70.7×70.7×70.7只912 砼震动台1平方米台 113 维勃稠度仪VBR-1 台 1四、力学室1 液晶显示万能试验机WES-1000B 台 12 液晶显示万能试验机WES-60B 台 13 全自动压力试验机TYE-2000E 台 14 全自动压力试验机TYE-300 台 15 抗折抗压试验机TYE-100A 台 1五、安全测试1 测厚规0-10 120mm 台 12 电子万能试验机WED-50A 台 13 光学经纬仪DT-2A 台 14 卷尺30M 把 15 拉力计LK-5 台 16 扭矩扳手OP-80 台 17 钳形接地电阻测试仪AD2000 GROUND 台 1六、保温材料测试1 导热系数测定仪DRP-4 台 12 电热鼓风干燥箱101-1S 台 13 电子数显卡尺0-500mm 把 14 电子天平MP61001 台 15 量筒100ml 只 2七、瓷砖室1 百分表0-10mm 只 12 电子天平MP5002 台 13 光泽度计WGG60 台 14 抗折试验机dkz-6000 台 15 陶瓷砖抗冻性试验装置CLD 台 16 陶瓷砖釉面耐磨试验机CYM-8 台 17 陶瓷砖综合测定仪CZY-800 台 18 无釉砖耐磨试验机CM 台 19 真空吸水率仪CXK 台 1八、防水材料试验室1 表干时间测定仪QSX4 台 12 超级恒温水浴501 台 13 电热恒温水浴锅双列四孔台 14 电子天平6kg/0.1g 台 15 电子天平JA5003 台 16 高低温试验箱GDW-100C 台 17 机械式测厚仪0－10mm 台 18 抗穿孔性仪QSX-17 台 19 沥青软化点测定仪LRY-35A 台 110 沥青针入度仪LZ-35 台 111 钳式硬度机W-20 台 112 砂浆抗渗仪SJS-1.5 台 113 涂4粘度计LND-1 台 114 涂膜涂布器QTD 台 115 外径千分尺0-25mm 台 116 微机控制电子万能试验机WDW-50 台 117 涡流测厚仪TT-240 台 118 下垂度试验器QSX-08 台 119 橡胶硬度计LX-A 台 120 旋转粘度计NDJ-1C 台 121 延伸率仪YSL-40 台 122 粘度计QND-1 台 1九、物理室1 带表游标卡尺0-300mm 台 12 电动钢筋打印机DB5-10-Ⅱ型台 13 钢筋反复弯曲试验机GW-40A 台 14 高强螺栓自动测试仪AEC-5000 台 15 扭矩扳手NB-400 台 16 扭距扳手NB-1200 台 17 扭距扳手NB-2000 台 18 数显显微硬度计HVS-1000 台 19 万能材料试验机WE-300B 台 110 微机控制电液伺服万能试验机SHT-4106 台 111 微机控制电液伺服万能试验机SHT-4305 台 112 维氏硬度机HV-50 台 113 液压式万能材料试验机WE-1000B 台 114 液压式万能试验机WE-50 台 115 液压式万能试验机用引伸计BTY-250 台 116 液压式万能试验机用引伸计ZY-25 台 1十、化学分析室1 容量瓶1000ml 只 32 容量瓶10ml 只 33 容量瓶2000ml 只 34 容量瓶200ml 只 35 容量瓶250ml 只 36 容量瓶25ml 只 37 容量瓶50ml 只 38 单标记移液吸管10ml 支109 单标记移液吸管15ml 支1010 单标记移液吸管25ml 支1011 刻度吸管0.1ml 支1012 刻度吸管0.5ml 支1013 刻度吸管10ml 支1014 刻度吸管1ml 支1015 刻度吸管2ml 支1016 刻度吸管5ml 支1017 量筒2000ml 只 218 量筒25ml 只 319 量筒5ml 只 320 锰磷硅微机数显自动分析仪HCA-3B 台 121 酸式滴定管50ml 支 222 微机碳硫自动分析仪HV-4B 台 123 箱式电阻炉SX2-4-10 台 1十一、轻钢龙骨、石膏板1 电子数显卡尺SF2000 台 12 电子天平MP21001 台 13 电子天平MP6000 台 14 机械秒表506 只 25 石膏板材厚度测定仪BH-30 台 16 石膏板芯材与护面纸粘结试验仪NJ-2 台 17 石膏扳材抗折试验机TYE-6B 台 18 纸面石膏板楔形棱边深度测定仪XL-10 台 1 十二、塑料管材试验室1 电工导管冲击试验机MZ2001 台 12 电工导管弯曲试验机MZ2005 台 13 电工套管量规卡规MZ2014 台 14 电热鼓风干燥箱101-1S 台 15 电子数显卡尺0-150mm 把 16 干湿温度计272屋型只 27 管材落锤冲击试验机XJL-300 台 18 简支梁冲击试验机XJJ-5 台 19 简支梁冲击试验机XJJ-50 台 110 精密π尺100－225 只 111 精密π尺50－125 只 112 内径百分表35－50 只 313 内径百分表50－160 只 314 内径千分表10-18mm 只 215 内径千分表18-35mm 只 216 内径千分表35-50mm 只 217 内径千分表50-160mm 只 218 耐压绝缘测试仪CY2663A 台 119 千分表只 120 球压耐热试验装置MZ2012 台 121 热变形、维卡软化点温度测定仪XWY-300B 台 122 深度游标卡尺0-300mm 把 123 湿度计STD-1A 台 124 塑料管材管件耐压检测仪GCJY-160 台 125 塑料管压力试验机MZ2015 台 126 塑料洛氏硬度计XHR-150 台 127 氙灯耐气候试验箱SN-900B 台 128 氧指数测定仪XYG-75 台 129 游标卡尺0-100mm 把 2十三、涂料试验室1 白度仪WSB-2 台 12 电导率仪DDS-11A 台 13 反射率测定仪C84-Ⅱ台 14 刮板细度计QXD-50 台 15 黑白格板QZF 台 16 恒温恒湿标养箱HWS-350B 台 17 目视比色箱QSX 台 18 漆膜弹性试验器QTX 台 19 漆膜电动附着力试验机QFD 台 110 漆膜干燥时间试验器QGS 台 111 涂4粘度计LND-1 台 112 涂层耐沾污性冲洗装置台 113 涂膜铅笔划痕硬度仪QHQ 台 114 洗刷性测定仪QFS 台 115 线棒涂布器XB 台 1十四、门窗试验1 电子石英定时计SDJ-A 台 12 建筑门窗动风压性能现场检测设备MCDX1818 台 13 门窗检测仪XMCY-2421BP+CP 台 1十五、土工试验1 标准手提击实仪STJ--I/II 台 12 电热鼓风干燥箱101-3S 台 13 电子台秤台 14 灌砂法容重测定仪GRY-Ⅱ台 15 石灰土无侧限压力仪WW-2B 台 16 数控电动击实仪ZLJ-1 台 1十六、砖瓦试验1 电子数显卡尺BIG-LCD 把 12 石灰爆裂蒸煮箱ZSA-5A 台 13 砖瓦爆裂蒸煮箱ZSA-5A 台 14 砖瓦自控泛霜箱ZFX-10A 台 15 砖用卡尺ZK-1 付 1十七、室内环境试验1 便携式VOC测试仪PhoCheck 5000EX 台 12 测氡仪RAD-7 台 13 低本底多道伽玛能谱仪HD-2001 台 14 电热鼓风干燥箱101-1BS 台 15 电子天平MP36001 台 16 交直流两用大气采样器GS-Ⅲ台 17 可见分光光度计7230G 台 18 空盒气压表YM3 台 19 离子计868 台 110 气相色谱仪GC102AF 台 111 气相色谱仪GC112A-1 台 112 气相色谱仪GC112A-2 台 113 数字流量计AF-1000 台 114 数字皂膜流量计GL-100 台 115 双路大气采样器TL-2 台 116 温湿度检测仪HM34 台 117 皂膜流量计0-100ml/min 台 118 皂膜流量计0-50ml/min 台 119 智能型环境模拟舱ZN-A 台 1十八、外场试验1 超声波测试仪ZBL-U510 台 12 带光源读数显微镜WYSX-40 台 13 读数显微镜TC-10 台 14 非金属超声检测仪ZBL-U510 台 15 钢筋扫描仪Profometer4（S+型）台 16 钢筋锈蚀仪CANIN 台 17 贯入式砂浆强度仪STY800 台 18 回弹仪ZC3-A 台 19 混凝土钢筋检测仪ZBL-R620 台 110 激光测距仪A3 台 111 绝缘电阻测试仪3005A 台 112 里氏硬度计HLN-11A 台 113 裂缝测宽仪DJCK-2 台 114 楼板测厚仪DJLC-A 台 115 楼板厚度检测仪ZBL-T710 台 116 锚杆拉力计ZY-30 台 117 砂浆回弹仪ZC5 台 118 饰面砖粘结及混凝土强度检测仪SHJ-40 台 119 数显回弹仪2000ND 台 120 数显回弹仪a-2000CN 台 121 数字回弹仪BY2002HT 台 122 通用接地电阻测试仪ML 2124 台 123 砼回弹仪ZC3-A 台 124 原位压力机SL80型台 125 兆欧表3005A 台 1十九、外加剂试验1 比长仪BC156-300 台 12 容量瓶100ml 只 33 单标记吸管2ml 支 64 低温试验箱负40度台 15 电子天平MP2002 台 16 火焰光度计FP-640 台 17 量筒50ml 只 38 密度计0.6-2.0 支 59 婆美计0-70 支 510 数显比长仪BC-Ⅱ台 111 双显恒电位仪DJS-292 台 112 水泥标准筛（1套200）套 113 水泥净浆搅拌机160A 台 114 酸式滴定管25ml 支 215 砼弹性模量测定仪TM-Ⅱ台 116 微控自动界面张力仪JYW-200B 台 117 卧式收缩率仪HSP-540 台 118 液体比重天平PZ-B-5 台 119 移液管，滴定管2ml 支 120 游标卡尺0-300mm 把 121 混凝土含气量测定义HC-7S 台 1二十、桩基1 大量程百分表0-30mm 只 12 分离式千斤顶QF-100-20 台 13 分离式千斤顶QF-100-20 台 14 分离式千斤顶QF-200T-20b 台 15 分离式千斤顶QF320T-20 台 16 分离式千斤顶QF500T-20 台 17 负荷传感器GYL-2A-3000kN 台 18 负荷传感器H2A-5MN 台 19 精密压力表0-100MPa 台 110 精密压力表0-60MPa 台 111 静力荷载测试仪JCQ-503A 台 112 手动千斤顶QW100 台 113 手动千斤顶QW200 台 114 手动千斤顶QYL100 台 115 手动千斤顶QYL50 台 116 张拉千斤顶QFZ1000kN-20 台 117 桩基动测仪IT 台 118 桩基动测仪PDA/PAL 台 119 桩基高应变测试仪PAL-L 台 1二十一、其它试验仪器（一）结构胶1 电子天平MP6001 台 1（二）抗渗2 微机控制高精度抗渗仪ZKS-2A 台 1 （三）探伤3 超声波测厚仪1073 台 14 超声探伤仪CTS-22B 台 15 超声探伤仪CTS-23Bplus 台 16 交直流磁粉探伤仪CJZ-220E 台 17 数字超声探伤仪CTS-3000 台 18 涂层测厚仪2041 台 1（四）天平室9 电子天平FA2004 台 110 电子天平JA2003 台 111 工业天平TG-71 台 1（五）养护室12 温湿度显示控制记录仪SP-30AT6DT 台 1。
划痕硬度测试：铅笔法划针法划痕法涂料在各种应用中饰演侧紧要的角色，涂膜的硬度是衡量其性能的一个关键参数。
划痕硬度测试是一种常用的方法，用于评估涂膜的硬度，以确保其充足特定应用的要求。
本文将介绍划痕硬度测试的方法和紧要性。
1.铅笔硬度法铅笔硬度法是一种常用的划痕硬度测试方法，可用于现场测试刚性底材上的涂膜硬度。
该方法通常分为手工操作和仪器试验两种。
手工操作：手工操作时，使用已知硬度的铅笔来测试涂膜的硬度。
测试者将铅笔与样板成45°角，用刚好不折断铅芯的力向前推。
结果以刚好不起划痕的硬度表示。
仪器试验：仪器试验时，通常使用符合标准的高级绘图铅笔。
仪器型号如QHQ型铅笔法划痕硬度仪。
不同国家接受不同的铅笔硬度分级，我国国家标准GB673986规定了从6H到6B的13级硬度等级，6H最硬，6B最软。
2.划针测定法划针测定法是一种使用仪器的方法，通过仪器的针尖来划伤涂膜以测试其硬度。
划针测定法的优点在于它供应了更精准明确的硬度评估，而且可以使用自动型或手动型仪器。
自动型仪器：自动型划针测定仪器可以通过导电性直接显示结果，通常使用于涂层的大规模生产和质量掌控。
手动型仪器：手动型划针测定仪器需要操作员手动推动仪器的针尖，适用于试验室和小规模生产中的硬度测试。
3.划痕硬度的紧要性划痕硬度测试在涂料工业中具有紧要的作用：质量掌控：通过划痕硬度测试，制造商可以确保涂料的硬度充足产品标准和客户的要求，从而供应高质量的涂装产品。
性能评估：涂膜硬度反映了模量、抗拉强度和附着力等性能的组合。
硬度测试有助于评估涂膜的耐磨性和耐划伤性能。
涂膜选择：划痕硬度测试可以帮助制造商选择适合特定应用的涂料类型和配方。
涂膜耐久性：了解涂膜的硬度有助于推想其在实际使用中的耐久性和寿命。
总之，划痕硬度测试是评估涂膜硬度的紧要方法，对于确保涂膜在各种应用中的性能和质量至关紧要。
制造商可以依据不同应用需求选择合适的测试方法，以确保其涂膜充足特定的硬度要求。
电动铅笔硬度计使用说明书本說明書詳述機器設定及技術參數，請妥善保管。
使用前請仔細閱讀說明書，方可操作！前言本機依據臺灣《铅笔硬度试验机檢定章程#》設計製造。
採用優質精密部件構成，結構精密，造型精緻美觀，技術含量在同類產品中處於領先地位。
該機適用於各類表面噴塗產品及印刷产品的硬度，以硬度鉛筆刮搔塗膜表面測試塗膜層之表面硬度。
具有荷重：500-750-~1kg可調，同時可依一定速度（JIS規範0.5mm/秒）移動試驗平台，測試結果準確，操作簡單易行。
A.構造各部位名稱及說明B.標準配件1.荷重砝码500g1个7501个10001个2.三菱试验用铅笔3.操作说明１份C.操作方式1.將机器水平儀置在試驗機平台上2.選擇試驗用鉛筆，用刀片削鉛筆，使筆心凸出部份約3~5mm，再將鉛筆插入45°插孔，使鉛筆接觸到平面，並小心鎖緊後，調整鈕往上，使鉛筆尖端離開平面，移開水平墊片3.將試驗片放置於平台並且固定（注意不要碰撞到鉛筆），選擇適當砝碼，放置於垂直打開電源，此時平台會往左右移動,测试停止后，用橡皮擦將表面鉛筆擦乾淨後，判定表面有無刮痕4.判定方式：建議試驗片最少做三位置以上，取平均值判定硬度之級數。
從軟到硬依順序為:6B、5B、4B、3B、2B、B、HB、F、H、2H、3H、4H、5H、6H，共14種例如：使用H鉛筆表面無刮痕使用2H鉛筆表面也無刮痕使用3H鉛筆表面有刮痕試驗片塗裝之硬度為：2HD.保养事项1.仪器使用前必须放在平稳的地面上，2.不允许在使用过程中搬弄机台；3.选择相应电源电压，切勿过高，避免烧坏器件；4.在仪器出现异常时，请与本司联系以便及时处理；5.机器工作时必须有良好的通风环境。
6.按键机械各组件，由于运转负荷较大，机械部分请及时加润滑油；7.每次试验完毕，清理机台，保持机台清洁；8.控制箱部分，须以干布擦拭，不可用湿布。
E.故障排除1.如果打开电源没有显示，说明没有通上电源或电源指示灯损坏，如电源指示灯损坏，更换指示灯即可。
铅笔硬度测试仪测试标准：JIS-C3003、D0202、(K5400)、K5600-5-4、K5651、K6894、K6902、ASTM-D2197、D3363、ISO-15184、GB/T6739产品介绍：该测试仪用于评估涂膜的硬度。
用45°角的铅笔刮擦漆膜表面，操作员应确定坚硬的铅笔不会撕裂或损坏涂膜。
该测试仪还可用于评估装饰板的硬度和漆包线上溶剂的抗性。
.规格参数[[支架]2 支架[测试样品]80 pcs (一个板上2条擦痕) 12 inch wafer[行程]Max. 60 mm (1条线能被分成三个部分) 可选分成五个部分)[刮擦角度]45° (漆包线60° )[刮擦速度]电动(标准0.5 to 1 mm/s)[负载]Max. 1 kgf (平衡砝码)[自动装置]自动试样底座装置、自动铅笔的旋转装置，自动铅笔削尖装置，自动铅笔高度校正装置[电源]AC 100 V, 1-Phase, 15 A, 50/60 Hz[尺寸/重量(Approx.)]W1,250 × D750 × H1,480 mm, 250 kg本保证书代替其它任何明示或暗示的担保。
在任何情况下都有责任和义务为任何由于违反此保证条款而造成的特殊或间接损害负责。
责任仅限于对在船上和工厂交货过程中产生的任何有缺陷部件提供维修或换货。
对由于滥用、使用不当、事故、变更、忽视、未经授权的维修或安装造成部件的损坏将不予保修。
对缺陷认定和造成的原因有zui终决定权。
保留对其产品进行更改和改进的权利，但无义务对已生产的产品执行改进和安装。
1.4 操作环境该仪器在住宅、商业和轻工业环境中使用，遵照标准BS EN 50081-1和BS EN50082-11.5 气候环境其产品进行更改和改进的权利，但无义务对已生产的产品执行改进和安装。
此仪器在下列条件下操作：海拔<2000m操作温度：13～30℃(56～86℉)，相对湿度25～75%储存温度：10～43℃(50～110℉)，相对湿度20～80%该仪器可放置于标准要求的操作环境下，以便试样调湿与实际磨耗试验的操作连贯性。
五指刮擦测试仪FORDFLTMBN108五指刮擦测试仪一，用途测试仪广泛用于汽车行业。
主要检测汽车内、外饰件中平滑、纹路塑料饰件的耐磨性。
除了材料和产品的开发，也适用于质量的掌握。
五指刮擦/划伤测试仪的设计是为塑料材质评估、坚硬材质耐磨、油漆、油墨、软金属、油地毯、附加件和其它材质的检测本仪器满意多种测试标准，且可依据客户要求自定义试验平台的运动行程、运动速度和往复运动周期。
五指刮擦测试仪试验：试验平台上的试样接触五个刮指或1个塑料刮指及其上方施加的砝码重量。
试验过程中，试验平台移动，刮指在试样表面留下划痕。
依据划痕的深浅推断试样的耐划伤性能。
试样可为塑料板、涂有油漆和清漆的测试板等。
二、测试原理五指刮擦测试仪试验：试验平台上的试样接触五个刮指或1个塑料刮指及其上方施加的砝码重量。
试验过程中，试验平台移动，刮指在试样表面留下划痕。
依据划痕的深浅推断试样的耐划伤性能。
试样可为塑料板、涂有油漆和清漆的测试板等。
三，技术参数：1、行程范围：10-200mm2、速度范围：10-200mm/s3、速度缓冲：101mm4、金属刮擦头直径：0.5mm、0.75mm、1mm(Erichsen318)、3mm、5mm、7mm（可以选配）5、金属刮擦头材质：碳化钨使用碳化钨作为刮擦指，合理检测受特别规定义物理形式(如刮、抓、刨削等)破坏的表面磨损状况。
6、加压砝码及刮擦组件总重量：2N，3N，5N，7N，8N，10N，12N，15N，20N (可任意配选)质量误差不超出 1%另外可选配定制砝码7、塑料刮指：聚甲基丙烯酸甲酯(PMMA)直径 16mm厚度 1mm刮指边缘的半径为 0.5mm硬度为 shore D852四，测试标准五指此款符合下列标准：FORD FLTM BN 108-13GMW 14698(B法)FORD BO-162-01五，在刮擦测试结果的评价上，常见的测试方法上可以划分为目视的评价方法和仪器的评价方法：目视的评级方法是将试验后的样品放置在北部天空日光或D65人造光源的照明下，试验样品相对于评价者处于水平状态，必要时对样品进行旋转以获得最jia的观看角度，对于直线型的刮擦，在评价过程中只评价中间的80%的部分。
