螺纹的基本要素

a）单线螺纹
a）双线螺纹
谢谢学习
新形态 一体化教材
新形态 一体化教材
螺纹的加工及螺纹的基本要素
主讲人
版权所有 侵权必究
螺纹的加工及螺纹的基本要素 新形态 一体化教材
一、螺纹的加工
在圆柱或圆锥外表面上形成的螺纹称为外螺纹，外螺纹可以在车床上加工，如图a 所示。在内表面上形成的螺纹称为内螺纹，内螺纹也可以在车床上加工，如图b所示。 若加工直径较小的内螺纹，可按图c所示加工，先用钻头钻孔，再用丝锥加工内螺纹。
2.线数
螺纹有单线和多线之分。只有一个起始点的螺纹称为单线螺纹，具有两个或两 个以上起始点的螺纹称为多线螺纹，如下图所示。
a）单线螺纹
a）双线螺纹
螺纹的加工及螺纹的基本要素 新形态 一体化教材
二、螺纹的基本要素
3.牙型
通过螺纹轴线断面上的螺纹轮廓形状称为螺纹牙型。常见的螺纹牙型有三角形（也 叫普通螺纹，牙型角60°）、梯形（牙型角30°）、锯齿形和矩形，如下图所示。其中 ，矩形螺纹尚未标准化，其余牙型的螺纹均为标准螺纹。
a）三角形
b）梯形
b）锯齿形
螺纹的加工及螺纹的基本要素 新形态
二、螺纹的基本要素
4.直径
螺纹的直径有大径、中径和小径，如下图所示。
一体化教材
大径是指与外螺纹牙顶或内螺纹牙底相切的假想圆柱或圆锥的直径（即螺纹的最大直 径），内、外螺纹的大径分别用D和d表示。代表螺纹尺寸的直径称为螺纹的公称直径。 中径是指母线通过牙型上沟槽和凸起宽度相等处的假想圆柱或圆锥的直径。内、外螺纹 的中径分别用D2和d2表示。
小径是指与外螺纹牙底或内螺纹牙顶相切的假想圆柱或圆锥的直径，内、外螺纹的小 径分别用D1和d1表示。

螺纹和螺纹紧固件详细介绍以图解的形式详细介绍螺纹和螺纹紧固件§14、1螺纹和螺纹紧固件第1\7页本课主要内容:(螺纹、螺纹紧固件)螺纹（螺纹的形成及其要素、螺纹的规定画法、螺纹的分类、螺纹的标注）（一）螺纹的形成及其要素1.螺纹的形成螺纹为回转体表面上沿螺旋线所形成的、具有相同轴向剖面的连续凸起和沟槽。

螺纹在螺钉、螺栓、螺母和丝杠上起连接或传动作用。

在圆柱（或圆锥）外表面所形成的螺纹称为外螺纹；在圆柱（或圆锥）内表面所形成的螺纹称内螺纹。

如图所示。

形成螺纹的加工方法很多，如图14-2车床上车削内外螺纹的情况,也可用成型刀具(如板牙,丝图14-2螺纹加工方法锥)加工。

加工内螺纹孔时，先用钻头钻出光孔，再用在光孔内攻出螺纹。

车削螺纹时，由于刀具和工件的相对运动而形成圆柱螺旋线,动点的等速运动由车床的主轴带动工件的转动而实现；动点的沿圆柱素线方向的等速直线运动由刀尖的移动来实现。

螺纹的形成可看作一个平面图形沿圆柱螺旋线运动而形成。

2.螺纹的要素螺纹的要素包括牙型，公称直径，线数，螺距和导程，旋向五个要素。

1）螺纹的牙型是指通过螺纹轴线剖切面上的所得到的断面轮廓形状,螺纹的牙型标志着螺纹的特征。

常见的螺纹的牙型有三角形，梯形,锯齿形,矩形等。

2）螺纹的直径1）大径---是与外螺纹牙顶或内螺纹牙底相重合的假想的圆柱直径。

对内螺纹大径用D来表示；对外螺纹大径用d来表示。

2）小径---是与外螺纹牙底或内螺纹牙顶相重合的假想圆柱的直径。

对内螺纹小径用D1来表示；对外螺纹小径用d1来表示。

3）中径---是母线通过牙型上沟槽和凸起宽度相等处的假想圆柱的直径。

对内螺纹中径用D2来表示；对外螺纹中径用d2来表示。

4）公称直径---是螺纹的标准尺寸，指的是螺纹的大径。

以图解的形式详细介绍螺纹和螺纹紧固件5）顶径和底径---顶径是与内螺纹或外螺纹牙顶重合的假想圆柱的直径。

底径是与内螺纹或外螺纹牙底重合的假想圆柱的直径。

螺纹基础知识大全————————————————————————————————作者：————————————————————————————————日期:螺纹的基本知识螺纹是指在圆柱表面或圆锥表面上,沿着螺旋线形成的、具有相同断面的连续凸起和沟槽，如图１所示。

注:牙顶：牙的顶端表面牙底:沟槽底部表面图１生产实际中加工螺纹有多种方法，图２为在圆柱表面上车削螺纹的过程。

在工件外表面形成的螺纹称为外螺纹，在工件内表面形成的螺纹称为内螺纹。

1．螺纹的结构要素(摘自ＧB／T14791，圆柱螺纹）（1）螺纹牙型:在通过螺纹轴线的断面上,螺纹的轮廓形状称为螺纹牙型。

常见的螺纹牙型见表1。

表1名称普通螺纹管螺纹梯形螺纹锯齿形螺纹矩形螺纹特征M G TｒＢ（无）代号图样(２）大径、中径、小径:表2名称代号解释图样大径d、D 与外螺纹的牙顶或内螺纹的牙底相重的假想圆柱直径（即螺纹的最大直径)小径d１、D1与外螺纹的牙底或内螺纹的牙顶相重合的假想圆柱直径（即螺纹的最小直径）中径d２、D2在大径和小径之间假想有一圆柱，其母线通过牙型上沟槽宽度和凸起宽度相等的地方，此假想圆柱称为中径圆柱，其母线称为中径线,其直径称为螺纹的中径代号(d、Ｄ）、(d１、D１)、（d2、D2）中，小写字母代表外螺纹直径,大写字母代表内螺纹直径。

（3)线数:圆柱端面上螺纹的数目,用n表示。

沿一条螺旋线形成的螺纹为单线螺纹；沿两条或两条以上，在轴向等距离分布的螺旋线所形成的螺纹,为多线螺纹,如图3所示。

(ａ）单线螺纹(b) 双线螺纹图３(4) 螺距和导程：如图3所示。

螺距（代号：P）:相邻两牙中径线上对应两点间的轴向距离。

导程(代号:Ph):螺旋线形成的螺纹上的相邻两牙,在中径线上对应两点间的轴向距离。

对于单线螺纹，螺距=导程，对于多线螺纹，螺距＝导程/线数。

(5）旋向：如图４(b)所示。

顺时针旋转时旋入的螺纹,称为右旋螺纹逆时针旋转时旋入的螺纹,称为左旋螺纹。

3.螺纹小径d1（D1）=d-1.0825P
➢ 说明： 1. 加工螺纹时，螺纹的大径减去二个牙高的尺 寸就是小径的尺寸。 2. .螺纹牙高h1=0.5413P
4.螺纹中径d2(D2)=d-0.6495P
➢ 说明： 1.影响螺纹配合性质的主要是螺纹中径的实际尺
寸。 2.螺纹的螺距和牙型误差可以通过改变中径尺寸
七、作业
P123: T13、T15
谢
谢Leabharlann 四、英制螺距与米制螺距的换算公式
※ P=1in/n=25.4/n （n指一英寸内的牙数） 如：G1/2 表示550非密封管螺纹在一英寸内有14牙，即 螺距P=25.4/14=1.814mm

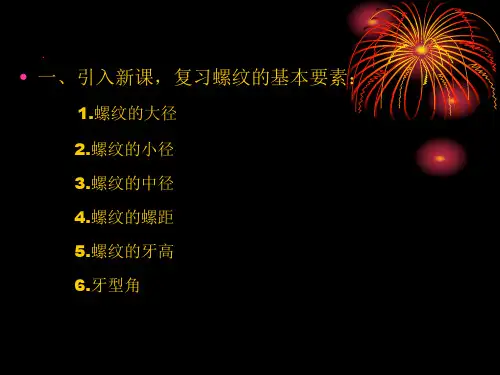

※五、普通螺纹基本要素的计算公式
• 1.螺纹大径d(D)＝公称直径 • 2.螺纹牙高h1=0.5413P • 3.螺纹小径d1（D1）=d-1.0825P • 4.螺纹中径d2(D2)=d-0.6495P
➢ 请区分下列螺纹标记：
（1）M24-5g6g （2）M24X2-5g6g
3、普通螺纹的牙型角为600。
对刀样板
三、普通螺纹和英制螺纹的区别
• 1.牙型角不同，螺纹特征代号不同。 • 2.我国用的是普通螺纹,而进口设备上用的是英制
螺纹。 • 3.车普通螺纹按螺距挂手柄位置,车英制螺纹是按
每英寸内的牙数挂手柄位置。
普通螺纹的牙型图
如：M30X2-5g6g
1.螺纹大径d(D)＝公称直径
➢ 说明： 车削M30X2－5g6g－S时，螺纹的大径为 30mm,而在实际加工过程中，螺纹的大径应 比公称直径约小0.13P.
2.螺纹牙高h1=0.5413P
➢ 说明： 牙高是指牙顶到牙底的距离。 螺纹全齿高H=0.5P/tan300, 螺纹牙高h1=5/8H=0.5413P 在加工出完整的螺纹时，牙高实际上是螺纹车刀 刀尖没入工件的深度。

螺纹基础知识大全，螺纹的种类，螺纹的要素，你都知道吗？一、螺纹种类•按牙型可分为三角形、梯形、矩形、锯齿形和圆弧螺纹；•按螺纹旋向可分为左旋和右旋；•按螺旋线条数可分为单线和多线；•按螺纹母体形状分为圆柱和圆锥等。

二、螺纹的要素螺纹包括五个要素：牙型、公称直径、线数、螺距（或导程）、旋向。

1. 牙型在通过螺纹轴线的剖面区域上，螺纹的轮廓形状称为牙型。

有三角形、梯形、锯齿形、圆弧和矩形等牙型。

螺纹的牙型比较：2. 直径螺纹有大径（d、D）、中径（d2、D2）、小径（d1、D1），在表示螺纹时采用的是公称直径，公称直径是代表螺纹尺寸的直径。

普通螺纹的公称直径就是大径。

外螺纹（左）内螺纹（右）3. 线数沿一条螺旋线形成的螺纹称为单线螺纹，沿轴向等距分布的两条或两条以上的螺旋线形成的螺纹称为多线螺纹。

单线螺纹（左）双线螺纹（右）4. 螺距和导程螺距（p）是相邻两牙在中径线上对应两点间的轴向距离。

导程（ph）是同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离。

单线螺纹时，导程=螺距；多线螺纹时，导程=螺距×线数。

5. 旋向顺时针旋转时旋入的螺纹称为右旋螺纹；逆时针旋转时旋入的螺纹称为左旋螺纹。

左旋螺纹右旋螺纹三、螺纹的标记（1）普通螺纹普通螺纹用得最广泛，螺纹紧固件（螺栓、螺柱、螺钉、螺母等零件）上的螺纹一般均为普通螺纹。

普通螺纹分粗牙普通螺纹和细牙普通螺纹。

细牙普通螺纹多用于精密零件和薄壁零件上。

在螺纹的标记中，细牙普通螺纹的螺距必须注出，而粗牙普通螺纹的螺距一般不标注。

普通螺纹的标记由五部分组成：1）特征代号M (表示普通螺纹)2）尺寸代号尺寸代号：公称直径×螺距（多线螺纹的导程和螺距均要注出，单线粗牙普通螺纹螺距不标注）。

“M10”表示公称直径为10 mm、螺距1.5 mm的单线粗牙普通螺纹。

“M10×1”表示公称直径为10mm、螺距为1 mm的单线细牙普通螺纹。

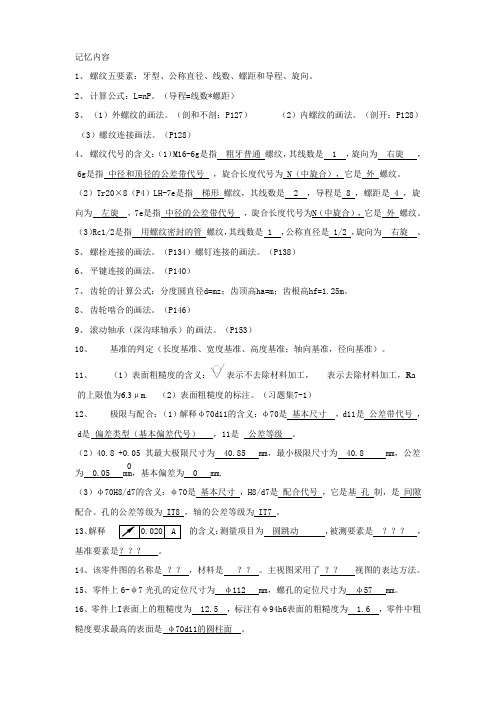

+0.05 0 记忆内容1、 螺纹五要素：牙型、公称直径、线数、螺距和导程、旋向。

2、 计算公式：L=nP 。

（导程=线数*螺距）3、 （1）外螺纹的画法。

（剖和不剖：P127） （2）内螺纹的画法。

（剖开：P128）（3）螺纹连接画法。

（P128）4、 螺纹代号的含义：（1）M16-6g 是指 粗牙普通 螺纹，其线数是 1 ，旋向为 右旋 ，6g 是指 中径和顶径的公差带代号 ，旋合长度代号为 N （中旋合），它是 外 螺纹。

（2）Tr20×8（P4）LH-7e 是指 梯形 螺纹，其线数是 2 ，导程是 8 ，螺距是 4 ，旋向为 左旋 ，7e 是指 中径的公差带代号 ，旋合长度代号为N （中旋合），它是 外 螺纹。

（3）Rc1/2是指 用螺纹密封的管 螺纹，其线数是 1 ，公称直径是 1/2 ，旋向为 右旋 。

5、 螺栓连接的画法。

（P134）螺钉连接的画法。

（P138）6、 平键连接的画法。

（P140）7、 齿轮的计算公式：分度圆直径d=mz ；齿顶高ha=m ；齿根高hf=1.25m 。

8、 齿轮啮合的画法。

（P146）9、 滚动轴承（深沟球轴承）的画法。

（P153）10、基准的判定（长度基准、宽度基准、高度基准；轴向基准，径向基准）。

11、 （1）表面粗糙度的含义：表示不去除材料加工， 表示去除材料加工，Ra 的上限值为6.3μm. （2）表面粗糙度的标注。

（习题集7-1）12、 极限与配合：（1）解释φ70d11的含义：φ70是 基本尺寸 ，d11是 公差带代号 ，d 是 偏差类型（基本偏差代号） ，11是 公差等级 。

（2）40.8其最大极限尺寸为 40.85 mm ，最小极限尺寸为 40.8 mm ，公差为 0.05 mm ，基本偏差为 0 mm.（3）φ70H8/d7的含义：φ70是 基本尺寸 ，H8/d7是 配合代号 ，它是基 孔 制，是 间隙 配合。

孔的公差等级为 IT8 ，轴的公差等级为 IT7 。

牙型高度指的是牙深
二、矩形螺纹基本要素计算公式（P：指螺距)
基本参数
标识符号（代号）
计算公式
牙型角
a
a=0°
牙型高度
h1
h1=0.5P+ac(单边尺寸）
外螺纹大径
d
公称直径
外螺纹小径
d1
d1=d-2h1
外螺纹槽宽
b
b=0.5P+(0.02~0.04)
外螺纹牙宽
a
a=P-b
牙顶间隙
ac
根据螺距P的大小取，ac=0.1~0.2
密封60°
P(螺距）
25.4/n (n指牙数)
h(牙型高度）
0.8P
中径D2或d2
D-h
小径D1或d1
D-2h
角度C=1:16
tan a/2=1°47'24"
备注：牙型高度指的是牙深
齿顶高ha
ha=mx
宽ef
法向efn
efn=0.697mx*cos r
齿根高hf
hf=1.2mx
齿பைடு நூலகம்s
轴向sx
sx=Px/2=π mx/2
全齿高h
h=2.2mx
法向sn
sn=px/2 *cos r= π mx/2 *cos r
齿顶圆直径da
da=d1+2mx
五、三针测量螺纹中径d2或蜗杆分度圆直径d1的计算公式
内螺纹
大径
D4
D4=d+2ac
中径
D2
D2==d2
小径
D1
D1=d-P
牙高
H4
H4=h3
牙顶宽
f,f'
f=f'=0.366P

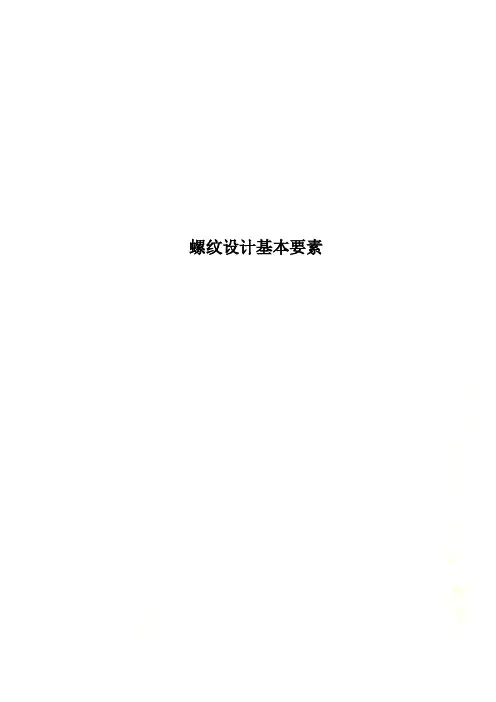

螺纹设计基本要素螺纹设计基本要素IFI 提示：1948年11月18日，在华盛顿签署的统一螺纹协定奠定了被全球接受的螺纹标准基础。

从此，统一螺纹是所有机加工紧固件英制螺纹的标准，并且在全球通用。

本部分介绍了美国乃至全球都认可的统一英制螺纹ASME标准。

对各标准做了适当节选，以适合本书中的所有紧固件。

本部分技术内容精确，很少有原理解释和背景介绍。

因此，IFI认为将本章内容介绍给螺纹基础知识了解较少的“外行”会十分有益。

其目的是用通俗易懂的语言来解释螺纹设计的更多特性，帮助技术人员更全面地了解螺纹的正确使用。

螺纹的基本特点螺纹的作用是给予紧固件支撑和传递载荷的能力。

在设计和制作螺纹时，要考虑的几何特性和尺寸特性有超过125项之多。

但是，工程师们只要熟悉其中的30种左右，就能通晓各种螺纹并了解其性能。

参见图1、图2和图3（A－1，A－2 和A－3 页）。

另外，A－40 和 A－41页中图也有助于对本文的理解。

螺纹是在圆柱体外表面或内表面上以螺旋线形式出现的等截面的牙面。

在圆柱体上的螺纹称作直螺纹或圆柱螺纹。

在圆锥体或圆锥截体上的螺纹称作圆锥螺纹。

外螺纹指螺栓、螺丝和螺柱的螺纹，内螺纹主要指螺母和自攻孔内的螺纹。

轴向截面内的螺纹结构称作螺纹牙型（轮廓），它由牙顶、牙底和牙侧三部分组成。

螺纹牙顶在牙的顶部，牙底在底部，牙侧连接牙顶和牙底。

原始三角形是指螺纹牙侧面经延伸在牙顶和牙底形成尖V型后所构成的三角形。

原始三角形高度（H）是指牙顶尖到牙底尖的径向测量距离。

对于统一螺纹，H为螺距乘以0.866025。

H的主要作用是用于计算螺纹设计参数。

图1 UN 和 UNR 螺纹基本牙型图2A UN外螺纹设计牙型图2B UNR 外螺纹设计牙型牙顶和牙底都符合尺寸要求的螺纹为完整（全）螺纹。

如果牙顶或牙底成型不完全，称为不完整螺纹。

这种螺纹发生在螺纹紧固件的端部和螺纹尾部，螺纹弯曲进入未攻螺纹的螺杆部分，或是在螺母和自攻孔的下沉面内。

螺纹的基础知识目录一、螺纹的基本概念 (2)1.1 螺纹的定义 (3)1.2 螺纹的形成 (4)1.3 螺纹的分类 (5)二、螺纹的要素 (6)2.1 主要要素 (7)2.2 次要要素 (8)三、螺纹的主要参数 (9)四、螺纹的几何特性 (10)4.1 线性尺寸 (11)4.2 径向尺寸 (12)五、螺纹的机械性能 (13)5.1 螺纹的强度 (14)5.2 螺纹的硬度 (15)5.3 螺纹的疲劳强度 (16)六、常用螺纹类型及应用 (17)6.1 普通螺纹 (18)6.2 英制螺纹 (19)6.3 精密螺纹 (20)七、螺纹的制造工艺 (21)八、螺纹的检测与质量评估 (22)8.1 形状检测 (23)8.2 尺寸检测 (24)8.3 表面质量检测 (25)九、螺纹的选用与设计 (26)9.1 选用原则 (27)9.2 设计步骤 (29)9.3 设计实例 (30)十、螺纹的维护与保养 (32)10.1 使用注意事项 (33)10.2 维护保养方法 (34)10.3 常见问题及解决方法 (35)一、螺纹的基本概念螺纹是一种广泛应用于机械、建筑、电子等领域的连接元件，它能够实现物体的紧密连接和传递力矩。

螺纹由两个或多个螺旋形的斜面组成，这些斜面在空间中相互配合，形成一条连续的螺纹线。

根据其截面形状，螺纹可分为三角形、矩形、梯形和锯齿形等。

螺纹的主要参数包括螺纹的公称直径（大径）、小径、中径、螺距和导程等。

公称直径是螺纹的最大直径，通常用于表示螺纹的规格和尺寸。

小径是螺纹的最小直径，通常与中径相等。

中径是螺纹的平均直径，用于计算螺纹的强度和应力分布。

螺距是相邻两个螺纹峰之间的距离，导程是螺纹旋转一周时沿轴向前进的距离。

螺纹的类型繁多，按照使用要求和性能特点，可以分为普通螺纹、特殊螺纹和管螺纹等。

普通螺纹适用于一般传动和连接，如螺钉、螺母等。

特殊螺纹适用于需要较高承载能力和耐磨性的场合，如梯形螺纹和锯齿形螺纹。

螺纹及螺纹紧固件表示法（ 4495.1—1995 1995） 螺纹及螺纹紧固件表示法（GB/T 4495.1 1995）
二、螺纹紧固件 螺栓连接 螺栓长度L可按下式估算： L≥1+ 2+0.15d+0.8d+(0.2～0.3)d 根据上式的估算值，从有关手册中选取与估算值相近的标准长度值作为 L值。
键、花键及其连接的表示法
花键表示法（ 4459.3—2000 2000） 三、花键表示法（GB/T 4459.3 2000） 外花键的画法和标记 外花键的标注可采用一般尺寸标注法和标记标 注法两种。如右图示。
键、花键及其连接的表示法
4459.3—2000 2000） 三、花键表示法（GB/T 4459.3 2000） 花键表示法（ 内花键的画法和标记 当采用剖视时，若平行于键齿剖切，键齿按不剖绘制， 且大、小径均用粗实线绘制。在反映圆的视图上，大径用 细实线圆表示。 内花键的标记中表示公差带的偏差代号 用大写字母表示。
螺纹及螺纹紧固件表示法（ 4495.1—1995 1995） 螺纹及螺纹紧固件表示法（GB/T 4495.1 1995）
二、螺纹紧固件 螺柱连接 • 双头螺柱两端均加工有螺纹，一端和被连接件旋合，一端 和螺母旋合。 • 双头螺柱连接的比例画法如图所示。
螺纹及螺纹紧固件表示法（ 4495.1—1995 1995） 螺纹及螺纹紧固件表示法（GB/T 4495.1 1995） 二、螺纹紧固件 螺柱连接 螺柱的公称长度L可按下式估算： L≥δ+ 0.15d+0.8d+(0.2～0.3)d 根据上式的估算值，对照有关手册中螺柱的标准长 度系列，选取与估算值相近的标准长度值作为L值。
螺纹及螺纹紧固件表示法（ 4495.1—1995 1995） 螺纹及螺纹紧固件表示法（GB/T 4495.1 1995）

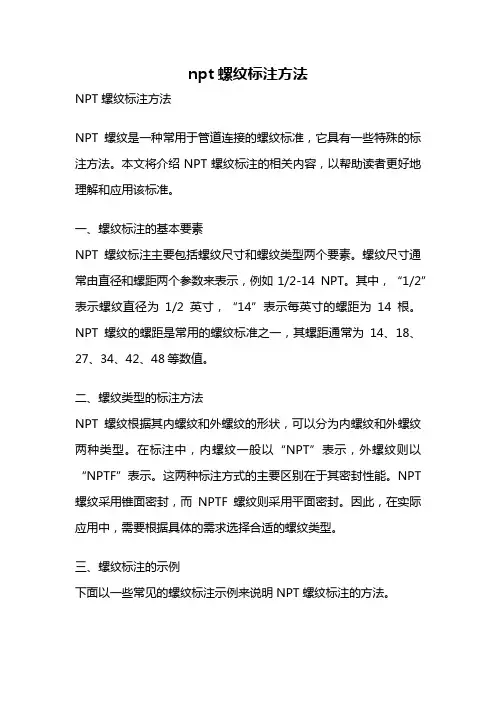

npt螺纹标注方法NPT螺纹标注方法NPT螺纹是一种常用于管道连接的螺纹标准，它具有一些特殊的标注方法。

本文将介绍NPT螺纹标注的相关内容，以帮助读者更好地理解和应用该标准。

一、螺纹标注的基本要素NPT螺纹标注主要包括螺纹尺寸和螺纹类型两个要素。

螺纹尺寸通常由直径和螺距两个参数来表示，例如1/2-14 NPT。

其中，“1/2”表示螺纹直径为1/2英寸，“14”表示每英寸的螺距为14根。

NPT螺纹的螺距是常用的螺纹标准之一，其螺距通常为14、18、27、34、42、48等数值。

二、螺纹类型的标注方法NPT螺纹根据其内螺纹和外螺纹的形状，可以分为内螺纹和外螺纹两种类型。

在标注中，内螺纹一般以“NPT”表示，外螺纹则以“NPTF”表示。

这两种标注方式的主要区别在于其密封性能。

NPT 螺纹采用锥面密封，而NPTF螺纹则采用平面密封。

因此，在实际应用中，需要根据具体的需求选择合适的螺纹类型。

三、螺纹标注的示例下面以一些常见的螺纹标注示例来说明NPT螺纹标注的方法。

1. 1/4-18 NPT该标注表示螺纹直径为1/4英寸，每英寸的螺距为18根，螺纹类型为NPT。

2. 3/8-18 NPTF该标注表示螺纹直径为3/8英寸，每英寸的螺距为18根，螺纹类型为NPTF。

3. 1/2-14 NPT该标注表示螺纹直径为1/2英寸，每英寸的螺距为14根，螺纹类型为NPT。

4. 3/4-14 NPTF该标注表示螺纹直径为3/4英寸，每英寸的螺距为14根，螺纹类型为NPTF。

四、螺纹标注的应用场景NPT螺纹标注方法广泛应用于管道连接、阀门、管件等领域。

例如，在液压系统中，NPT螺纹常用于连接液压管道和液压阀门，其可靠的密封性能可以有效防止液体泄漏。

此外，在气体输送管道、石油化工等行业中，NPT螺纹也被广泛采用。

五、注意事项在使用NPT螺纹标注时，需要注意以下几个问题。

1. 确定螺纹尺寸和螺纹类型前，应充分了解具体的应用需求和标准要求。

线数
7
• • • • • •
三角型螺丝的组成 牙型 直径 旋向 线数 螺距
牙型
在通过螺纹轴线的剖面上,螺纹的轮廓形状称为牙型。相邻两牙侧面间的夹角称为牙型角。 常用普通螺纹的牙型为三角形,牙型角为60°。
牙型公称直径,公称直径是代表螺纹 尺寸的直径。普通螺纹的公称直径就是大径。
直径
4
旋向
沿轴线方向看,顺时针方向旋转的螺纹成为右旋螺纹,逆时针旋转的螺纹称为左旋螺纹。
旋向
5
螺距
相邻两牙在中径线上对应两点轴向的距离称为螺距。同一条螺旋线上,相邻两牙在中 径线上对应两点轴向的距离称为导程。
螺距
6
线数
形成螺纹的螺旋线的条数称为线数。有单线和多线螺纹之分,多线螺纹在垂直于轴线的剖面内是均匀 分布的。

一般螺纹旳标注
想一想:M10-6H是什么含义 粗牙一般螺纹，大径为20，螺距为2.5，右旋，中径和顶径公差带代号
为5g和6g，中档旋合长度。该螺纹旳标识应怎样书写？
管螺纹旳标注
梯形螺纹旳标注
单线螺纹不标
美制螺纹旳标注
.875-24UNC-2 A
5 4 3 2 1 1、公称直径(大径) 2、螺距（1″长度上旳牙数） 3、螺纹系列标注UNC（粗）UNF（细） UNEF（特细） 4、公差要求1代表要求低2代表一般用途3
螺纹旳加工措施
•车 • 套(套螺纹之前要确保大径做到尺寸下限) • 攻丝(注意选用适合旳丝锥) • 镶套(加强螺纹强度和修复破损螺纹)
螺纹旳测量
• 认识各要素所在位置
外螺纹
螺纹轴线
普通螺纹基本牙型
内螺纹
螺纹旳测量
• 1、综合测量(以便,但受治具旳影响大) • 镀前选用6G螺纹塞规、镀后选用6H • 表处前选用6h螺纹环规,表处后选用
螺纹基础知识培训
认识螺纹
名 一般螺纹 称
代
ห้องสมุดไป่ตู้
M
号
管螺纹
G
梯形螺纹 锯齿螺纹 矩形螺纹
Tr
B
无
图
示
外螺纹和内螺纹
车外螺纹
车内螺纹
螺纹旳五要素之一
• 牙型角
实际检测过程中一般测量 牙半角
α/2
牙半角不对有2种情况,一是左右不等,这是装 夹偏所致;一是左右相等但不是30或者27.5, 这是加工旳刀具错误引起.以上2种情况都会对
螺纹旳旋入性产生影响!
螺纹旳五要素之二
• 大径(公称直径)
外螺纹旳顶径
内螺纹旳底径
螺纹旳五要素之三

螺纹基本知识螺纹的结构要素螺纹的种类螺纹的规定画法螺纹的标注法螺纹是指在圆柱表面或圆锥表面上，沿着螺旋线形成的、具有相同断面的连续凸起和沟槽，如图所示。

生产实际中加工螺纹有多种方法，图为在圆柱表面上车削螺纹的过程。

在工件外表面形成的螺纹称为外螺纹，在工件内表面形成的螺纹称为内螺纹。

螺纹的结构要素螺纹牙型在通过螺纹轴线的断面上，螺纹的轮廓形状称为螺纹牙型。

常见的螺纹牙型见表名称普通螺纹管螺纹梯形螺纹锯齿形螺纹矩形螺纹特征M G Tr B（无）代号图样螺纹的结构要素大径、中径、小径名称代号解释图样大径d、D 与外螺纹的牙顶或内螺纹的牙底相重的假想圆柱直径（即螺纹的最大直径）小径d1、D1与外螺纹的牙底或内螺纹的牙顶相重合的假想圆柱直径（即螺纹的最小直径）中径d2、D2在大径和小径之间假想有一圆柱，其母线通过牙型上沟槽宽度和凸起宽度相等的地方，此假想圆柱称为中径圆柱，其母线称为中径线，其直径称为螺纹的中径代号（d、D）、（d1、D1）、（d2、D2）中，小写字母代表外螺纹直径，大写字母代表内螺纹直径。

螺纹的结构要素线数线数：圆柱端面上螺纹的数目，用n表示。

沿一条螺旋线形成的螺纹为单线螺纹；沿两条或两条以上，在轴向等距离分布的螺旋线所形成的螺纹，为多线螺纹，如图单线螺纹双线螺纹螺纹的结构要素•螺距和导程：如上图•螺距（代号：P）：相邻两牙中径线上对应两点间的轴向距离。

•导程（代号：Ph）：螺旋线形成的螺纹上的相邻两牙，在中径线上对应两点间的轴向距离。

•对于单线螺纹，螺距= 导程；•对于多线螺纹，螺距= 导程/线数。

螺纹的结构要素•旋向：如图•顺时针旋转时旋入的螺纹，称为右旋螺纹•逆时针旋转时旋入的螺纹，称为左旋螺纹。

牙型、大径、螺距、线数和旋向是确定螺纹几何尺寸的五要素。

只有五要素完全相同的外螺纹和内螺纹才能相互旋合在一起。

螺纹的种类•按标准分类类型定义标准螺纹牙型、大径、螺距均符合国家标准特殊螺纹牙型符合国标、大径或螺距不符合国标非标准螺纹牙型不符合国标螺纹的种类•按用途分类类型牙型联接螺纹普通螺纹（M）、管螺纹（G）传动螺纹梯形螺纹（Tr）、锯齿形螺纹（B）、矩形螺纹螺纹的种类•按螺距分类类型定义粗牙螺纹普通螺纹大径相同时，螺距最大的一种螺纹细牙螺纹除了螺距最大的一种螺纹以外的其余螺纹螺纹的规定画法•螺纹采用规定画法（GB/T4459.1-1995），见下表：画法说明1．螺纹牙顶用粗实线表示，牙底用细实线表示。

螺
纹 密
封
的
管
圆 锥 内
纹
螺 纹
圆
柱
内
G
用于非螺纹密封 的低压管路的连接
R 用于螺纹密封的
中高压管路的连接 RC
RP
9
螺纹分类 牙形及牙形角
梯 形
传螺 动纹 螺 纹锯
齿 形 螺 纹
牙形 符号
说明
可双向传递 Tr 运动和动力
只能传递单
B
向动力
10
（三）螺纹的规定画法及其标注
螺纹是标准要素，无须画出真实投影，在图上用规定的 简化画法加标注来进行表达。
其它见表2-2
13
（4）螺纹孔相贯线的画法 两螺纹孔或螺纹孔与光孔相贯时，其相贯线按
螺纹的小径画出 。
14
2、螺纹的标注
因为各种螺纹的画法相同，为了区分，必须在图上进行标注 （1）标准螺纹
a、螺纹的一般标注格式：
螺纹特征 代号
螺距 公称直径 ×
螺距或导程
（P螺距）
旋向 - 公差带代号 - 旋合长度代号
L=bm+1
0.1d
bm
1
取决于被旋入 零件的材料
钢: bm=d 铸铁:bm=1.25d 铝: bm=2d
0.5d
45º
35
螺钉头部的比例画法
36
常见螺钉连接图
37
螺钉连接的画法（图2-12）
螺栓终止线高出螺孔端面
定位面 应重合
十字槽盘头螺钉
起子槽与中 心线成45°
内六角圆柱头螺钉 38
5.紧定螺钉连接
1.5d
d
L计=δ+S+m+Lr 圆整至相近的标准数值

螺纹设计基本要素IFI 提示：1948年11月18日，在华盛顿签署的统一螺纹协定奠定了被全球接受的螺纹标准基础。

从此，统一螺纹是所有机加工紧固件英制螺纹的标准，并且在全球通用。

本部分介绍了美国乃至全球都认可的统一英制螺纹ASME标准。

对各标准做了适当节选，以适合本书中的所有紧固件。

本部分技术内容精确，很少有原理解释和背景介绍。

因此，IFI认为将本章内容介绍给螺纹基础知识了解较少的“外行”会十分有益。

其目的是用通俗易懂的语言来解释螺纹设计的更多特性，帮助技术人员更全面地了解螺纹的正确使用。

螺纹的基本特点螺纹的作用是给予紧固件支撑和传递载荷的能力。

在设计和制作螺纹时，要考虑的几何特性和尺寸特性有超过125项之多。

但是，工程师们只要熟悉其中的30种左右，就能通晓各种螺纹并了解其性能。

参见图1、图2和图3（A－1，A－2 和A－3 页）。

另外，A－40 和 A－41页中图也有助于对本文的理解。

螺纹是在圆柱体外表面或内表面上以螺旋线形式出现的等截面的牙面。

在圆柱体上的螺纹称作直螺纹或圆柱螺纹。

在圆锥体或圆锥截体上的螺纹称作圆锥螺纹。

外螺纹指螺栓、螺丝和螺柱的螺纹，内螺纹主要指螺母和自攻孔内的螺纹。

轴向截面内的螺纹结构称作螺纹牙型（轮廓），它由牙顶、牙底和牙侧三部分组成。

螺纹牙顶在牙的顶部，牙底在底部，牙侧连接牙顶和牙底。

原始三角形是指螺纹牙侧面经延伸在牙顶和牙底形成尖V型后所构成的三角形。

原始三角形高度（H）是指牙顶尖到牙底尖的径向测量距离。

对于统一螺纹，H为螺距乘以0.866025。

H的主要作用是用于计算螺纹设计参数。

图1 UN 和 UNR 螺纹基本牙型图2A UN外螺纹设计牙型图2B UNR 外螺纹设计牙型牙顶和牙底都符合尺寸要求的螺纹为完整（全）螺纹。

如果牙顶或牙底成型不完全，称为不完整螺纹。

这种螺纹发生在螺纹紧固件的端部和螺纹尾部，螺纹弯曲进入未攻螺纹的螺杆部分，或是在螺母和自攻孔的下沉面内。

螺距（P）是相邻牙对应两点间沿螺纹轴线的测量距离。

螺纹标注的基本格式一、什么是螺纹标注螺纹标注是一种工程图中用于表示螺纹尺寸和形状的标记方法。

螺纹通常用于连接零部件的螺纹接合中，是机械设计中常见的一种元素。

螺纹标注的基本格式是为了确保螺纹尺寸的准确传达，使得制造人员能够正确理解和制造螺纹。

二、螺纹标注的基本要素螺纹标注的基本要素包括了螺纹的参数、标记的位置以及其他附加信息。

下面是螺纹标注的基本要素：1. 螺纹参数螺纹参数是螺纹标注的核心部分，用于确定螺纹尺寸和形状。

螺纹参数包括螺距（P）、螺纹直径（D）和螺纹类型（例如M表示公制螺纹，UNC表示美国统一粗螺纹等）等。

在螺纹标注中，这些参数通常以字母和数字的组合形式出现，例如M12x1.5。

2. 标记位置螺纹标注需要在工程图上明确标注螺纹的位置。

标记位置通常使用一条直线与螺纹轴线平行，并通过符号表示距离。

这个符号通常是一个箭头，指向螺纹所在的位置。

标记位置的准确性对于制造人员正确理解并加工螺纹非常重要。

3. 附加信息除了螺纹参数和标记位置外，还可以在螺纹标注中加入一些附加信息。

例如，可以标注螺纹的直径公差、材料要求等。

这些附加信息可以帮助制造人员更好地理解和处理螺纹。

三、螺纹标注的基本格式螺纹标注的基本格式遵循国际标准ISO-6410-1和GB/T1804-2000。

下面是螺纹标注的基本格式及其示例：1. 基本格式螺纹标注的基本格式包括螺纹参数、标记位置和附加信息等要素。

用一组括号将它们括起来，如下所示：[M12x1.5] L20这个例子表示一个公制螺纹，直径为12毫米，螺距为1.5毫米，标记位置距离参考面20毫米。

2. 标记位置示例标记位置通常在螺纹的两端标注，以表示螺纹的起点和终点。

下面是一些标记位置示例：20 40|---------|---------|这个示例表示螺纹起点距离参考面20毫米，终点距离参考面40毫米。

3. 螺纹附加信息示例在螺纹标注中，可以添加一些附加信息来描述螺纹的特殊要求。
