供热管网改造施工组织设计概述

供热管网施工组织设计供热管网施工组织设计单位：一、工程概况本工程为xxx供热管网工程，管网走向位置xxx规划和城建局规划线位确定，本次设计是供热工程一供热管网部分的工程设计，设计温度130℃/70℃，设计压力1.6MPa。

本工程供热管道采纳预制直埋保温管（CJ/T114-2000），工程压力为Pn1.6MPa，钢管采纳双面埋弧自动焊接钢管，钢材采纳Q235号，管道保温采纳高密度聚氨脂保温，爱护层采纳高密度聚乙烯，管网沿线由甲方确定位置，宜采取整体放线，统一开挖。

此项目按现行规范设计，结构设计使用年限为50年，抗震设防烈度为7度，此结构为钢筋混凝土结构。

自然条件差不多风压；Wo=0.45KN/㎡，差不多雪压；So=0.25KN/㎡，场地标准冻深；0.80m。

供热部分编制依据：《城镇供热管网设计规范》（CJJ34-2018）《工业金属管道设计规范》（GB50316-2000）《城镇供热直埋热水管道技术规程》（CJJ/T81-2019）《城镇供热管网工程施工及验收规范》（CJJ28-2004）《流体输送用无缝钢管》（GB/T8163-99）《低压流体输送用焊接钢管》（GB/T3092-2001）《都市供热用螺旋缝埋弧钢管》（CJ/T3022-93）《都市供热管道用波浪补偿器》（CJ/T3016-93）《高密度聚乙烯外护管聚氨酯硬质泡沫塑料预制直埋保温管》（CJ/T114-2000）《高密度聚乙烯外护管聚氨酯硬质泡沫塑料预制直埋保温管件》（CJ/T155-2001）《城镇供热系统安全运行技术规程》（CJJ/T88-2000）结构设计总编制依据：《建筑结构可靠度设计统一标准》GB50068-2001《工程结构可靠度设计统一标准》GB50153-2018《混凝土结构设计规范》GB50010-2018《建筑地基基础设计规范》GB50007-2018《建筑结构荷载规范》GB50009-2019《给水排水工程构筑物结构设计规范》GB50069-2002《建筑地基处理技术规范》JGJ79-2019《建筑抗震设计规范》GB50011-2018《构筑物抗震设计规范》GB50191-2019《钢筋焊接及验收规程》JGJ18-2019《钢筋混凝土过梁》02G05《建筑物抗震构造详图》11G329混凝土结构工程施工质量验收规范（GB50204-2002）2018年版《建筑地基基础工程施工质量验收规范》GB50202-2002运算程序采纳中国建筑科学研究院PK.PM系列软件 2018版运算《给水排水工程钢筋混凝土水池结构设计规程》CECS138：2002 《给水排水工程混凝土构筑物变形缝设计规程》CECS117：2000《室外给水排水和煤气热力工程抗震设计规范》GB50032-2003《给水排水构筑物施工及验收规范》GBJ141-2018国家现行其它有关规范和标准。

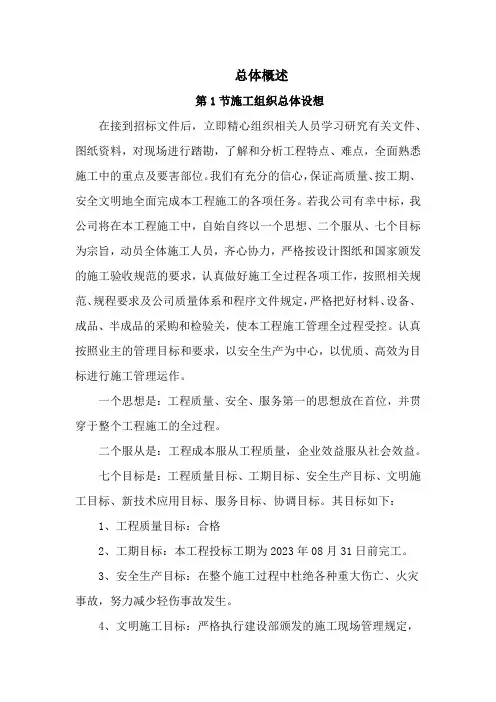

总体概述第1节施工组织总体设想在接到招标文件后，立即精心组织相关人员学习研究有关文件、图纸资料，对现场进行踏勘，了解和分析工程特点、难点，全面熟悉施工中的重点及要害部位。

我们有充分的信心，保证高质量、按工期、安全文明地全面完成本工程施工的各项任务。

若我公司有幸中标，我公司将在本工程施工中，自始自终以一个思想、二个服从、七个目标为宗旨，动员全体施工人员，齐心协力，严格按设计图纸和国家颁发的施工验收规范的要求，认真做好施工全过程各项工作，按照相关规范、规程要求及公司质量体系和程序文件规定，严格把好材料、设备、成品、半成品的采购和检验关，使本工程施工管理全过程受控。

认真按照业主的管理目标和要求，以安全生产为中心，以优质、高效为目标进行施工管理运作。

一个思想是：工程质量、安全、服务第一的思想放在首位，并贯穿于整个工程施工的全过程。

二个服从是：工程成本服从工程质量，企业效益服从社会效益。

七个目标是：工程质量目标、工期目标、安全生产目标、文明施工目标、新技术应用目标、服务目标、协调目标。

其目标如下：1、工程质量目标：合格2、工期目标：本工程投标工期为2023年08月31日前完工。

3、安全生产目标：在整个施工过程中杜绝各种重大伤亡、火灾事故，努力减少轻伤事故发生。

4、文明施工目标：严格执行建设部颁发的施工现场管理规定，科学合理布置和管理整个施工现场，创建出一流的文明工地，确保获得“省级文明工地”称号。

5、新技术应用目标；根据建设部提出的建筑业进一步推广应用十项新技术的要求，在本工程中我们将采用多项新技术，并力争获得省级建筑业新技术应用示范工程。

6、服务目标：自始自终把业主作为我们的上帝，重合同、守信誉，服从业主的管理，接受政府职能部门、工程监理的监督，为其开展工作提供便利，把为业主排忧解难当成我们的职责。

7、协调目标：认真做好内外关系的协调工作，主动与各有关方及各分包单位协调并争取得到其大力支持与配合，确保工程按计划顺利实施。

热力管网施工组织设计方案一、项目背景热力管网是城市供热系统的重要组成部分，是将热能从供热厂源头输送到用户终端的关键环节。

热力管网施工组织设计方案的目的是确保热力管网的安全、高效、稳定运行，最大限度地满足用户的供热需求。

本项目旨在对城市的热力管网进行改造施工，并制定合理的组织设计方案，以确保施工进度和质量。

二、项目目标1.确保施工期间不影响正常的供热服务，最大限度地减少用户的不便。

2.保证施工过程中的安全，有效预防事故的发生。

3.确保施工质量，减少管道漏水、漏热等问题。

1.施工前准备工作在施工前，需进行详细的勘察和设计，包括温度、压力等参数的测量、管网的布置和设备的安装等。

同时，还需做好与用户的沟通工作，告知他们施工期间可能出现的影响和解决办法。

2.施工队伍组建和培训成立专业施工队伍，并组建由工地经理、技术负责人、安全负责人等构成的项目组。

对施工人员进行相关的培训，确保其熟悉施工流程和操作规范。

同时，要加强安全生产教育和培训，提高施工人员的安全意识和应急处置能力。

3.施工管理与协调制定详细的施工计划，并合理安排施工队伍的工作任务和时间节点。

与相关部门进行协调，确保施工过程中的顺利进行。

同时，关注施工现场的安全管理，加强巡查和监督，及时处理施工中的问题。

4.施工设备和材料采购优质的施工设备和材料，确保其符合相关的标准和要求。

在施工过程中，严格按照施工图纸和规范进行操作，保证施工质量。

对使用的设备和材料进行定期维护和检查，确保其正常运行和使用寿命。

5.安全管理施工过程中，要严格遵守安全操作规程，做好施工现场的安全防护工作。

设置必要的安全警示标志和警戒线，保障人员和设备的安全。

加强施工人员的安全培训，提高其安全意识和安全操作技能。

6.施工质量控制对施工过程进行严格的质量控制，包括管道的焊接、连接、密封等工艺操作的检验和验收。

采用先进的无损检测技术，对管道进行检测，确保其无漏水、无破损和安全牢固。

7.施工验收与交接工作施工完成后，进行全面的验收工作，确保施工质量符合相关标准和要求。

一、施工组织设计1、工程概况招标单位：长春市大学工程名称：长春市大学南校区二次供热管道铺设工程投标内容范围：二次网扩网图纸范围内全部工程质量标准: 合格工期：28天内容包括：1、J3至J4主管道管径由D273*7变更为D325*8；2、J1、J2、J3、J5井取消；3、J4井为原有，井中往东管道仅碰口，更换内丝法兰阀门2个D100。

1.1、编制依据（1）、招标文件及招标答疑、现场实地踏勘，（2）、《城市热力网设计规范》CJJ-34-2002（3）、《城镇直埋供热管道工程技术规程》CJJ/81-98（4）、《集中供热设计手册》1.2工程特点本工程热力管网安装工程，具有以下主要特点：（1）、该工程管道管径较大，必须保证质量，抓好管道连接的施工，克服质量通病。

（2）、工程量大，管网路线长，工期短，必须加大投入，保证工期，以尽早给建设单位一个满意的产品。

1.3.施工组织管理机构：1.3.1我公司将以业主的要求为准，快速、优质地完成工程，为此我司选派技术好、素质高、能力强，经验丰富的管理人员进驻工地。

1.3.2为强化管理，项目部下设：计划调度、工程技术、质量监督、安全监督。

1.4施工管理组织机构及职能划分：A、项目经理部由公司组织管理人员、技术人员、财务人员组成，全面负责工地的组织管理工作，协调公司与甲方关系，解决工地现场出现的所有问题。

B、工程总指挥由公司工程总监或副总监担任，对工作项目全面负责。

C、项目经理由工程总指挥选定、负责与甲方进行工程总协调，对工程的人、财、物进行总安排、调度。

D、地盘管理项目经理长驻工地，对工地的人、财、物施工质量、施工进度、施工安全进行总管、监督并组织检查工程的质量和进度；发现不安全因素及时解决；发现工程质量问题及时处理，问题得到解决才能继续施工。

E、资金管理对工程项目各项资金的使用、收入和分配进行预测、控制、计划、核算、分析并考核、保证工程款专款专用、合理调配。

F、日常事务管理负责监督工地、工人住宿的防火安全；财物的安全；车辆的调度；所有档案资料的存放、整理以及协调工程项目部与甲方的联系、统计考勤。

供热管网改造工程施工方案一、前言供热管网改造工程是一项涉及到民生的大型工程，旨在提高供热水平，改善市民生活条件。

作为施工方，我们将按照工程相关的合同和协议，制定施工方案，保证工程进度、质量和安全，最大限度保障市民的利益。

二、工程范围及内容1. 工程范围本工程的改造范围包括：•市区管网及相关泵站设施；•热力站蒸汽发生器设备；•内部管线及相关设施。

2. 工程内容本次改造的主要内容包括但不限于以下几个方面：•采用新型管材，提高管道传热效率，改善热力站的供暖效果，并提高能耗效益；•优化热力循环系统，提高歧管流量，减少人工操作；•安装电子控制器，实现自动化调节；•对热力站设备进行升级，替换老旧设备；•安装监控子系统，对整个管网进行实时监测，提高供暖效率；•对热力站进行安全评估，提高安全生产水平。

三、施工方案本工程的施工方案如下：1. 施工流程1.充分准备施工材料和设备，对原有管网进行割断；2.在原有管道基础上进行施工，自上而下愈接愈宽成锥形；3.安装新的供热管道，与泵站、管网及热力站连接；4.将新的管道覆盖保温层、外护层并进行质量检测；5.对热力站进行升级，替换老旧的设备；6.安装电子控制器，实现自动化调节；7.完成工程后，进行安全检测并进行全面验收。

2. 施工材料施工所用的主要材料包括：•新型管道；•管道维修接头；•保温层材料；•内衬加固材料；•料斗和测量器等等。

3. 主要施工技术采取先进的施工技术，并进行不断改进，确保施工质量和工程安全。

具体包括：•全自动线路布置系统，提高施工速度和工作效率；•电动工具安装，提高施工质量和作业环境的安全性；•规范化施工，全面应用施工标准和规范。

四、施工作业安全措施施工作业安全措施是本工程的重要环节，我们将在施工中严格遵守相关安全操作规程，特别针对施工中可能发生的事故，我们将采取以下措施：•注重建设施工现场，•按照规定的安全标准进行施工，•减少高耗能设备的使用，•严格遵守施工工艺流程和安全规定，•统一安排，避免车辆堆积和交通阻塞。

管网工程施工组织设计一、总体情况管网工程是城市基础设施建设中非常重要的一部分，它影响着城市的供水、排水、供气、供热等方面。

管网工程施工组织设计是管网工程施工过程中的一项重要工作，它涉及到施工方案的确定、安全管理、质量控制、项目进度等方面。

本文围绕管网工程施工组织设计展开，对其进行详细分析和讨论。

二、管网工程施工组织设计的重要性管网工程施工组织设计是管网工程施工过程中的重要环节，它直接影响到施工过程的顺利进行和工程质量的保证。

一方面，通过施工组织设计可以详细规划施工过程中的各项工作内容和工作流程，确保施工各项任务有序开展，避免出现错工、漏工等问题。

另一方面，施工组织设计还可以充分考虑到施工过程中可能遇到的风险和问题，制定相应的应对措施和预案，保障施工的安全和质量。

三、管网工程施工组织设计的内容1.施工方案制定施工方案是管网工程施工组织设计的核心内容，它包括了工程的总体施工方案、工程进度计划、工程队伍组织、材料设备采购等内容。

施工方案的制定需要充分考虑到工程的实际情况和施工环境，合理确定各项工作的分工和协作关系，确保施工工作有序进行。

2.安全管理安全管理是管网工程施工组织设计中非常重要的一个方面，它关乎到施工人员的生命财产安全和工程的顺利进行。

施工组织设计需要充分考虑到工程施工过程中可能存在的安全风险和隐患，制定相应的安全管理措施和预案，建立健全安全管理体系，加强安全教育培训，保障施工安全。

3.质量控制质量控制是管网工程施工组织设计中的另一个重要方面，它直接关系到工程的施工质量和工程的可持续发展。

施工组织设计需要制定严格的质量控制方案，明确各项工作的质量标准和验收标准，建立完善的质量管理体系，加强对工程质量的监督检查，确保工程的质量达到要求。

4.项目进度控制项目进度控制是管网工程施工组织设计中需要重点考虑的方面，它关乎到工程的整体进度和工程的项目管理。

施工组织设计需要充分考虑到工程的进度计划和时间节点，制定合理的进度控制方案，建立进度管理体系，加强对工程进度的监测和调控，确保工程按时按质完成。

供热管网改造施工组织方案一、项目背景随着城市的发展和居民生活水平的提高，原有的供热管网已经不能满足需求，需要进行改造工程。

本项目旨在对供热管网进行改造，提高供热的可靠性和效率，确保居民的舒适度和供热的安全性。

二、施工目标1.提高供热的可靠性和效率；2.确保供热管道的安全性和可持续发展；3.减少对居民生活的影响。

三、施工内容1.供热管道的检修和更换；2.管道的清洗和疏通；3.管道的加固和排水设施的改善。

四、施工步骤1.施工前准备a.成立施工组织机构，包括项目经理、技术负责人、安全负责人等；b.制定施工方案，明确施工流程和时间节点；c.购买和调配施工所需的材料和设备；d.进行施工区域的勘察和测量；e.制定安全生产方案，确保施工期间的安全。

2.施工准备阶段a.划定施工区域和施工路线，确保施工的顺利进行；b.对原有管道进行检查和清洗，以便更换新的管道；c.准备施工需要的设备和工具；d.安装施工所需的施工材料，包括管道和配件等。

3.施工阶段a.进行供热管道的更换和加固工作；b.清洗和疏通管道，确保供热的通畅；c.进行排水设施的改善，以提高排水效果；d.安装监测设备，监控供热系统的运行情况；e.进行试运行和调试，确保供热的正常运行。

4.施工结束阶段a.进行设备和管道的验收工作；b.修复和恢复施工区域；c.清理施工现场，确保环境的整洁；d.编制工程竣工报告，总结施工经验和问题。

五、安全措施1.施工前对施工人员进行安全教育和培训，并制定安全操作规程；2.设置施工警示标志，指示施工区域，并保障施工现场的安全；3.对施工现场进行监控和巡查，防止事故的发生；4.使用符合国家标准的设备和材料，确保施工的质量和安全；5.定期对施工人员进行健康检查，确保施工人员的身体状况良好。

六、环保措施1.对施工过程中产生的废弃物进行分类和处理，确保环境的卫生和整洁；2.使用环保材料和设备，减少对环境的污染；3.对施工区域进行封闭和覆盖，减少施工所产生的噪音和粉尘污染；4.将废水和废气排放进行合理处理，以减少对大气和水体的影响。

郑州市供热管网施工组织设计方案一、项目概述本工程为郑州市供热管网施工项目，总投资额为5000万元。

该项目的主要目标是完成对郑州市供热管网的改造和升级，以提高其供热效率和安全性。

二、施工方案1. 项目区域划分根据该项目的具体情况，将项目区域划分为三个施工区域：东区、中区和西区。

每个区域拥有不同的管道网络，施工中需要注意区分和协调。

2. 供热管道铺设根据工程要求，将所有供热管道按照设计方案进行铺设和安装。

在该过程中，要严格控制施工材料的质量，确保管道的承载能力和耐久性满足工程要求。

3. 设备安装在供热管道铺设工作完成后，进行设备的安装工作。

根据设计方案，对设备进行调试和检测，确保设备的正常运转。

4. 热力站建设为了实现对供热的集中控制和管理，需要在各施工区域建设热力站。

热力站的功能包括供热管道的控制、监测和维护等。

在施工过程中，需要严格按照设计方案建设热力站，确保其安全、可靠、高效。

5. 安全措施在施工过程中，安全是首要考虑的问题。

施工前需要制定详细的安全方案，包括安全教育、安全管理、安全装备等方面。

同时，需要对施工区域进行封闭和警示，以确保施工安全。

三、施工比较分析1. 传统造作传统造作的优点是施工时间短，成本相对较低。

但是，传统造作的缺点也比较明显，如施工质量无法保证、施工过程中容易受到天气等因素的影响等。

2. 预制管道预制管道的优点是易于实现自动化生产，施工速度快，采用标准化设计，质量易于控制。

然而，生产和运输成本较高，需要大规模的生产工厂和大型运输车辆。

3. 模块化组装模块化组装的优点是设计灵活，可以根据需要随时调整，生产周期短，施工安装方便快捷，不受天气影响。

缺点是需要一定的设计和制造技术，投资成本较高。

综合分析，对于本工程所需的施工方案，选择模块化组装较为适合。

可以根据实际情况进行灵活调整，同时又可以保证工程质量和施工效率。

四、施工管理措施1. 施工进度控制制定详细的施工计划，对施工进度进行严格监控，及时调整施工进度，确保工期进度和质量目标的实现。

第一章工程概况及特点1.1工程建设概况XX县供热二期管网工程位于福海县境内，管网总长940米，输送热媒为95℃—70℃热水，管网采用《高密度聚乙烯外护管，聚胺脂泡沫、改性脲酸脂硬质泡沫保温层预制直埋保温管》，直埋方式进行施工。

工期要求：XX年X月X日开工,XX年X月X日竣工,质量标准为合格。

1.2结构设计内容1。

2。

1、本工程采用有补偿直埋敷设方式进行。

1.2.2、管网设计参数:管道设计供水温度95℃，回水温度70℃，设计压力等级1。

0Mpa.1.2。

3、管线管径为DN250、200、DN150、DN100。

1.2。

4、供回水方位：按供水水流方向,右侧为供水管,左侧为回水管。

1。

2.5、设备材料制造及检验要求：1、预制直埋保温管直埋保温管的制造及检验必须满足有制造厂及原材料生产厂的产品质量合格证书及性能检测报告，且在每一件产品上应有表示产品规格性能的标示。

钢管:钢管的生产应符合《城市供热用螺旋埋弧焊钢管》（CJJ/T3022—93)的要求，钢材的化学成分和机械性能应符合GB699标准中的Q235-B的要求。

高密度聚乙烯外护管:外观为黑色，不允许有沟槽、气泡、裂纹、凹陷、杂质、颜色不均等缺陷，不参回用料，外护管密度应大于940kg/m,外护管壁厚不小于规范要求。

聚氨酯硬质泡沫塑料保温层：泡沫气孔结构平均径向尺寸应小于0。

5mm,保温管的保温层任何位置的泡沫密度不得大于70kg/m3，压缩强度大于0.4Mpa，保温层厚度不应小于规范规定。

保温弯管：所有直埋敷设的弯管应为预制保温管件，各项材质及加工质量要求与直管相同，弯管采用热喂制或压制弯管，不得采用斜切方式加工的焊接弯管，弯管的壁厚应不小于直管公称壁厚，弯管所有焊缝须做100％无损检验。

2、阀门：蝶阀必须为双向金属密封蝶阀，球阀必须为浮动式双向密封球阀。

1。

3、施工要求1。

3。

1、管沟开挖应找平,并将沟底夯实，填中沙，其粒径为3-6mm，厚度为100-150mm。

供热管网改造施工组织设计工业和信息化局商住楼更换供热管网工程施工组织设计第一章施工方案第一节工程概述第二节施工组织及管理第三节施工部署第四节交通组织及管线保护措施第五节雨季施工措施第二章施工总平面图第三章劳动力计划安排第四章材料供应安排合理第五章关键部位施工方法第六章工期计划及保证措施第七章工程质量、进度、安全生产主要保证措施第八章机械设备配置第九章提高工程质量、保证工期、降低造价的合理化建议第十章在施工中采用新技术、新材料、新工艺、新设备第十一章施工现场采取环保、消防、降噪声、文明等施工技术措施附表：（1）拟投入的主要施工机械设备情况（2）劳动力计划表（3）计划开、竣工日期和施工进度计划表（4）施工总平面图（5）临时用地表第一章施工方案第一节工程概述本工程为产业和信息化局商住楼更换供热管网工程，建设范围为三栋室庐楼供热外网管路更换，主要工程内容为直埋敷设管网土建、装置管道工程。

1.设想标准设想压力1.0Mpa，供水温度Tg=95度，回水温度Th=60度。

2.设想依据（1）、《高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管》CJ/T114-2000（2）、《高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管件》CJ/T115-2001（3）、《城市供热管网工程施工及验收规范》CJJ/28—2004（4）、《城市热力网设计规范》CJJ34—2010（5）、《城市直埋供热管道工程技术规范》CJJ81—98（6）、《产业设备及管道绝热设想规范》GB-97（7）、《现场设备、工业管道焊接工程施工及验收规范》GB-2011（8）、《工业金属管道工程施工及验收规范》GB-20103.直埋管道管位：工业和信息化局商住楼更换供热管网工程，室外直埋保温管（159mm以内）466米，室外直埋保温管（76mm以内）216米，钢筋混凝土排水管(300mm以内)210米。

敷设补偿方式：管线为直埋敷设。

管件、管材：管材为DN300、DN150、DN70等预制保温管。
