室外供热管网施工组织设计

热力管网施工组织设计方案1. 引言热力管网是指将热介质通过管道输送至各个供热用户，促使其供热需求得到满足的系统。

热力管网较为复杂，需要按照一定的管道布局和施工方案进行施工，因此需要制定一份可行的施工组织设计方案，以保证热力管网施工顺利实施。

本文将介绍一份热力管网施工组织设计方案，旨在提高施工效率和质量。

2. 施工区域和工期本次热力管网的施工区域是广州市，涉及道路、公共建筑、居民区等。

根据施工方案，共计需要施工 10 个月，包括前期准备、道路拓宽、管道敷设和系统调试等工作。

3. 施工流程3.1 前期准备前期准备是热力管网施工的重要环节，主要包括如下几个方面：•制定详细的施工方案；•确定施工队伍组成和施工流程；•筹备施工所需的工具和设备；•搭建施工现场，确保施工安全；•与相关部门（如市政、供电等）协调好施工期限和施工范围。

3.2 道路拓宽道路拓宽是将管道敷设到各个施工点的重要环节，需要保障施工人员的安全和交通的顺畅，具体步骤如下：•确定施工现场和施工范围；•租用扩大机等机械设备，拆除绿地、路牌等障碍物；•挖掘排水沟和铺设排水管，确保道路排水通畅；•深耕树坑、施工积极绿化。

3.3 管道敷设管道敷设是热力管网施工的核心环节，需要精心把握施工质量和效率。

具体步骤如下：•确定敷设路线，避免与其他基础设施冲突；•准确测量地形和场地开挖深度；•土方挖掘后将管道铺设，保证管道口对齐，修整错位；•对铺设好的管道进行固定和封口；3.4 系统调试系统调试是热力管网施工的收尾工作，需要确保管道的通畅和系统的正常运行。

具体步骤如下：•进行水压试验，检查管道是否漏水；•进行全流程压力测试，保证管道畅通无阻；•安装阀门和逐级供水器等附属设备；•进行系统能耗测试，检查系统的稳定性。

4. 施工质量和安全为确保热力管网的施工质量和安全，应当按照以下步骤进行：•经常进行现场安全检查，确保施工人员的安全；•安排合理的工作强度和休息时间，防止出现劳动紧张现象；•进行全程监测和数据记录，确保施工质量符合标准；•建立完善的施工档案，为日后热力管网的跟踪管理提供依据。

室外管网施工组织设计方案一、项目背景室外管网施工是指在城市及乡村等户外环境中进行的管道网络建设工作。

它涵盖了供水、排水、燃气和通讯等多个方面，对城市的基础设施建设起到至关重要的作用。

因此，为保障施工的顺利进行和提高施工效率，需要设计合理的组织方案。

二、组织目标1.提高施工效率：通过科学分工和合理安排施工周期，减少施工时间，提高施工效率。

2.保障施工安全：制定完善的安全管理措施，保障施工人员的人身安全。

3.优化资源利用：充分利用现有资源，提高资源利用效率，降低成本。

4.资源协调和统一监管：建立统一的资源协调机制，实现施工各方的协同作战，保障施工的有序进行。

5.优化施工流程：通过优化施工流程，减少工序的重复和等待时间，提高施工效率。

三、组织原则1.遵循规范：严格按照相关规范进行施工，确保施工质量符合标准要求。

2.安全第一：将安全置于首位，严格落实安全措施，确保施工人员的安全。

3.协同作战：各施工方之间要建立良好的沟通机制，协调各方的施工工作，确保施工进度。

4.资源优化：充分利用现有资源，避免资源浪费，提高资源利用效率。

5.环保节能：在施工过程中，要注重环境保护和能源节约，减少对周边环境的影响。

四、组织内容1.施工部门划分：按照施工工序划分施工部门，明确各部门的职责和权限。

2.施工流程优化：对施工流程进行优化和合理安排，避免工序的交叉和重复，减少时间浪费。

3.安全措施制定：根据施工现场具体情况，制定相应的安全措施，包括施工人员的安全培训、施工区域的安全防护等。

4.材料和设备管理：建立材料和设备的统一管理制度，确保施工所需的材料和设备的供应及时、准确。

5.施工进度控制：制定详细的施工计划，包括工期安排、施工人员配备等，严格按照计划进行施工，确保施工进度的控制。

6.资源协调管理：组织资源协调会，定期沟通各方的施工需求和资源供应情况，进行协调和统一管理。

7.施工质量管理：建立施工质量检查制度，抽查施工现场的施工质量，对不合格的施工进行整改和追责。

供热管网施工组织设计方案一、工程概况本工程为某热电厂热电联产集中供热管网工程一标段，包括：黄河东路(过南北运河)，D426*8热水管260米；黄河东路(过七里河)，D630*8热水管300米；未来大道(沈庄北路一金水东路)，D600热水管660米，本工程为市政道路配套工程热力子项。

管道设计压力为1.6Mpa,供回水温度为130/65°C,供水管采用有补偿直埋敷设，回水管采用无偿直埋敷设。

管道连接方式为焊接。

编制依据：1、郑州市某热力工程设计院设计的某供热管网工程设计图纸及其它设计文件。

2、《城市直埋供热管道工程技术规程》(CJJ/T81-98)3、《城市热力管网工程设计规范》(CJJ34-2002)4、《城市供热管网工程施工及验收规范》(CJJ28-89)5、《城市供热管网工程质量检验评定标准》(CJJ38-90)6、《工业管道工程施工及验收规范》(GBJ235-97)7、《现场设备工业管道焊接工程施工及验收规范》(GBJ50236-98)8、《钢焊缝射线照片及底片分类法》(GB3323)9、《工业设备及管道绝热工程施工及验收规范》(GBJ50264-97)《工业设备及管道绝热工程管道及设备保温质量检验评定标准》(GB50:85-9)310、二、施工部署依据招标文件规定的工作内容，根据本工程工期紧、任务重的特点和具体情况，且考虑到土建与安装科学合理安排和密切协作的原则。

总体布属如下：1、充分做好开工前的准备工作，按照计划及时组织施工人员、机具进场，布设好施工用水、用电和安排好施工人员的生活设施。

及时组织工程材料进场，为正式开工做准备。

2、从工程开工之日起，做好材料的定购工作。

3、管沟开挖及管道主干线敷设全面铺开。

这阶段，已进入正式施工高峰，项目部各级、各专业管理人员，要加强工程的施工管理、组织指挥、施工现场调度和技术、质量安全管理以及于土建和安装各专业的交叉施工配合协调工作，确保顺利正常施工。

合作市城区集中供热工程中的热力管网工程土建施工项目施工组织设计一、编制依据（一）GXTC—0211024—1号工程施工招标文件（二）合作市城区集中供热工程设计图（三）国家建筑安装工程施工及验收规范与标准（四）按本单位机械设备、人员状况及成熟可靠的建筑安装施工经验二、工程概况（一）工程简介本工程系招标人利用国债资金与自筹资金新建的合作市城区集中供热工程中的热力管网工程及其配套土建施工项目。

热力管网约14.5公里、安波纹管补偿器36个、检查井（钢筋混凝土）17座、阀门88个、三通18个、弯头130个、异径管14个。

管内供热介质温度≤130℃、压力≤1.6Mpa，管材选用Q235钢，管径为159—478mm。

选用无缝钢管、螺旋缝钢管。

管道采用无补偿冷安装直埋敷设，供热供回水管均采用工厂预制直埋保温管。

保温层为硬质聚氨脂泡沫塑料，保护层为高密度聚乙烯塑料；本工程施工地点合作市，位于甘肃省西南部，地处青藏高原东北部，属高原大陆性气候，寒冷、湿润类型、光照辐射强、热量不足，春秋相连无夏，冬季寒冷漫长，气温日差较大，降雨集中，干旱连阴雨、低温、霜冻、冰雹、雪灾等气象灾害频繁。

（二）工程名称：合作市城区集中供热工程热力管网土建施工项目（三）工程类别：供热管网（四）工程代号：2001—159（五）业主单位：甘南州热力煤炭有限责任公司（六）工程地址：合作市城区（七）设计单位：中国市政工程西北设计研究院（八）施工范围：管道安装及配套土建（九）质量标准：达到国家施工验收规范合格以上标准三、工程特点及施工技术难点（一）工程特点本工程涉及到在合作市城区繁华路段上进行大管径工厂预制直埋保温管施工，施工区域车辆和行人多，市区环境要求高，施工单位应有交通安全、粉尘及噪音污染的有效保护措施。

由于该施工项目所在地冬季寒冷漫长，且管线施工还需过河、穿沟敷设，施工单位应制定切实可行的施工技术措施。

（二）工程难点1、在施工地点气象条件恶劣给组织施工带来的极大不利因素上2、在穿沟、过河的施工难度上3、在穿过主马路干线施工中的限时突击作业上4、在预制保温管道保护、堆放和运输上5、在分段管道水压试验及管道冲洗上6、在交通安全的防护、粉尘和噪音污染的防护上7、在合理划分区段、科学调配劳动力、施工进度的实施上四、施工部署（一）指导思想精心组织科学管理争创优质工程追求卓越奉献精品令业主满意精益求精优质服务开辟新的市场（二）奋斗目标确保工期质量创优服务一流信誉至上（三）施工工期要求根据招标文件要求，工期为2002年8月初开工，2003年8月底竣工，共210天（施工日期），我方在此基础上工期优惠10天。

室外供热管网施工方案1. 引言室外供热管网施工方案是指在房屋周围建设供热管道网络的工程项目。

室外供热管网的施工需要考虑管道敷设、连接方式、材料选择等一系列技术要素。

本文将详细介绍室外供热管网施工方案的关键步骤和注意事项，旨在为相关项目的顺利实施提供技术支持。

2. 施工步骤2.1. 前期准备在开始施工前，需要进行充分的前期准备工作。

包括但不限于如下几个方面：•设计计划：根据用户需求和现场条件制定供热管网的设计计划，并获得相应的施工许可证。

•材料采购：根据设计计划确定所需的管道材料和配件，并进行采购。

•施工队伍组建：组建一支合适的施工队伍，包括工程师、技术员和施工人员等。

2.2. 地面准备在地面准备阶段，需要进行以下工作：•地面清理：清理施工区域的杂草、垃圾和其他障碍物，确保施工区域干净整洁。

•地面测量：使用测量仪器对施工区域的地面进行测量，确定管道敷设的具体位置和路径。

2.3. 管道敷设在管道敷设阶段，需要按照设计计划的要求进行管道敷设。

具体步骤如下：•沟槽开挖：根据设计计划在施工区域挖掘沟槽，确保沟槽宽度和深度满足管道的敷设要求。

•管道敷设：将预先购买好的供热管道按照设计计划的要求敷设在沟槽中，并保证管道的平整和对齐。

•管道连接：使用专用的管道连接件将各个管段连接在一起，确保连接处的密封性和稳固性。

2.4. 环境保护在施工过程中，需要注意保护环境和降低对周围居民的影响。

具体措施包括：•垃圾处理：及时清理施工现场的垃圾，确保施工区域的清洁。

•水土保持：在施工现场设置合适的水土保持设施，防止土壤侵蚀和水污染。

•噪音控制：合理安排施工时间，采取噪音控制措施，减少对周围居民的干扰。

3. 施工注意事项在室外供热管网的施工过程中，还需要注意以下几个方面的问题：•安全：施工过程中要严格遵守相关的安全规范，保证施工人员的人身安全。

•质量控制：加强施工过程中的质量控制，严格按照设计和技术要求进行施工。

•材料保护：在施工过程中，要妥善保护好管道材料，防止损坏和污染。

第一章工程简况及特点1.1工程建设简况XX县供热二期管网工程位于福海县境内，管网总长940M，输送热媒为95℃—70℃热水，管网采用《高密度聚乙烯外护管，聚胺脂泡沫、改性脲酸脂硬质泡沫保温层预制直埋保温管》，直埋方式进行施工.工期要求：XX年X月X日开工，XX年X月X日竣工，质量标准为合格.1.2结构设计内容1.2.1、本工程采用有补偿直埋敷设方式进行.1.2.2、管网设计参数：管道设计供水温度95℃，回水温度70℃，设计压力等级1.0Mpa.1.2.3、管线管径为DN250、200、DN150、DN100.1.2.4、供回水方位：按供水水流方向，右侧为供水管，左侧为回水管.1.2.5、设备材料制造及检验要求：1、预制直埋保温管直埋保温管地制造及检验必须满足有制造厂及原材料生产厂地产品质量合格证书及性能检测报告，且在每一件产品上应有表示产品规格性能地标示.钢管：钢管地生产应符合《城市供热用螺旋埋弧焊钢管》（CJJ/T3022-93）地要求，钢材地化学成分和机械性能应符合GB699标准中地Q235-B地要求.高密度聚乙烯外护管：外观为黑色，不允许有沟槽、气泡、裂纹、凹陷、杂质、颜色不均等缺陷，不参回用料，外护管密度应大于940kg/m,外护管壁厚不小于规范要求.聚氨酯硬质泡沫塑料保温层：泡沫气孔结构平均径向尺寸应小于0.5mm,保温管地保温层任何位置地泡沫密度不得大于70kg/m3,压缩强度大于0.4Mpa，保温层厚度不应小于规范规定.保温弯管：所有直埋敷设地弯管应为预制保温管件，各项材质及加工质量要求与直管相同，弯管采用热喂制或压制弯管，不得采用斜切方式加工地焊接弯管，弯管地壁厚应不小于直管公称壁厚，弯管所有焊缝须做100％无损检验.2、阀门：蝶阀必须为双向金属密封蝶阀，球阀必须为浮动式双向密封球阀.1.3、施工要求1.3.1、管沟开挖应找平，并将沟底夯实，填中沙，其粒径为3-6mm,厚度为100-150mm.1.3.2、管道焊接要求表面不得有裂纹、气孔、夹渣及熔合性飞溅，不得有漏焊、欠焊.并经有资质地单位进行探伤、射线检测，按GB3323Ⅲ为合格.1.3.3、阀门：供热主管及直管上阀门均采用蜗轮传动法兰连接，其工作压力和适用温度不低于1.0MPa和300℃，安装垂直，便于操作.1.3.4、除补偿器井及阀门井处，管道回填中沙后对回填土每隔200mm进行夯实.1.3.5、管道试压：管道安装完毕后，在固定支座达到强度后进行，试压必须单根实验，实验压力为1.25倍地工作压力观察10分钟，压降不超过0.05Mpa并做外观检查，无渗漏为合格.1.3.6、管网冲洗：管网冲洗在水压实验后进行，管网采用清水冲洗.1.4建设地点特征1.4.1现场条件本工程位于X县境内，现场场地平整，紧邻主干、次道，交通运输方便.1.4.2施工条件该工程位于市区，交通便利，电源、水源便利，施工条件好.由于该工程位于市区，故施工期间将影响居民出行，因此施工过程中，特制定安全防护减少扰民地具体措施.1.4.3生活条件和生活物资地供应条件等该工程位于市区，其生活条件和生活物资地供应条件好，能为工程顺利施工提供较好条件.工程开工前，将积极与业主协商，按照总平面布置图布置好临建设施，以解决施工和生活条件.1.5施工依据1、施工图设计内容及要求；2、《城镇供热管网工程施工及验收规范》（CJJ28-2004）。

高温水管网工程施工组织设计编制：审核：审批：xx热力安装维修工程处二年月日目录1、编制根据2、工程概况2.1概述2.2重要工作量2.3工程特点3、施工组织及布置3.1施工布置指引思想3.2组织机构3.3施工总体安排布置4、施工运营筹划4.1施工进度筹划5、资源配备筹划5.1劳动力配备5.2施工设施及三通一平5.3施工设备机具配备与进场筹划5.4施工用消耗材料6、创优规划6.1创优指引思想6.2工程质量指标6.3创全优工程保证办法7、材料及设备接、保、检、运办法7.1成立专项小组7.2材料验收7.3材料拉运7.4焊材管理8、施工技术办法8.1测量放线8.2管沟开挖8.3混凝土工程8.4钢制管道施工技术办法8.5管道组对8.6直埋管道安装8.7补偿器安装和管道冷拉、热紧8.8管道焊接8.9管线下沟8.10试压清洗方案8.11回填8.12雨季施工技术办法9、质量保证办法9.1目9.2质量目的9.3管理体系及负责人9.4管理职责9.5管道工程质检要素表10、施工管理办法10.1 HSE（健康、安全与环境）管理办法11、现场文明施工办法1、编制根据(1)蓝图工号-R011《五一路至绿洲风景高温水管网工程》（3）CJJ28-89《都市供热管网施工及验收规范》（5）CJJ38-1990《都市供热管网工程质量检查评估原则》2、工程概况2.1概述高温水管网工程位于开州路东侧，该工程为扩建工程分支线，从主管网开口到换热站位置。

管径为DN200-350.依照设计规定，热网采用直埋敷设，管道均采用改性耐高温高密度聚氨酯泡沫保温外护玻璃钢预制直埋保温管，管材采用Q235B型钢材，DN≥200管线采用螺旋管。

2.2重要工作量螺纹钢管：蝶阀：补偿器：阀门井：；泄水井固定支墩以及管沟开挖回填及余土外运等。

3、施工组织及布置3.1施工布置指引思想为保证工程高效、优质完毕，我单位精心组织、科学调配，成立施工项目部，抽调精兵强将构成专业化施工队，责任到人，实行精细管理。

供热管网维修施工组织设计1. 简介本文档旨在提供关于供热管网维修施工组织设计的指导。

供热管网维修施工组织设计是确保供热管网维修工作顺利进行的重要环节，在组织设计阶段合理安排施工人员和资源的分配，以提高施工质量和效率。

2. 组织架构供热管网维修施工组织设计应明确各个岗位的职责和权限，确保有效的指挥和协调。

以下是一个常见的供热管网维修施工组织架构示例：2.1 施工队长施工队长是供热管网维修施工的主要负责人，负责全面组织、指挥和协调各项施工工作。

2.2 技术人员技术人员具有丰富的供热管网维修经验和专业知识，负责对施工过程中的技术问题进行解决和指导，并确保施工符合相关标准和规范要求。

2.3 施工人员施工人员是实施供热管网维修工作的关键，他们应按照施工计划和要求进行作业，并保持良好的施工纪律和安全意识。

3. 施工方案供热管网维修施工方案应根据具体情况和需求进行制定，确保施工过程可行和安全。

以下是一些常见的施工方案要点：3.1 施工准备施工前应进行充分的准备工作，包括检查和准确记录管网的现状、清理施工现场、准备所需材料和工具等。

3.2 施工步骤施工步骤应合理安排，明确每一步骤的工作内容和要求，确保施工过程有序进行。

具体步骤可根据实际情况进行调整。

3.3 施工控制施工过程中应进行合理的控制和监督，及时发现和解决问题，并确保施工质量符合要求。

4. 安全管理供热管网维修施工中的安全管理至关重要。

以下是一些常见的安全管理要点：4.1 安全培训施工人员应接受必要的安全培训，了解施工期间的安全规定和措施，并具备相应的安全意识和技能。

4.2 安全设施施工现场应设置合适的安全设施，包括安全警示标识、防护措施和应急设备等，以降低施工过程中发生事故的概率。

5. 资源管理为了提高施工效率，合理管理施工所需的资源是至关重要的。

以下是一些常见的资源管理要点：5.1 人力资源根据施工工作的复杂程度和工期要求，合理配置足够的施工人员，并确保他们具备相应的技能和经验。

室外管网工程施工组织设计
有详细的组织架构以及施工程序。

1.组织架构
（1）总部：指派施工项目经理及相关项目工程师，全面负责本工程
的施工组织，质量控制，安全文明施工，把握全过程的工作；
（2）施工单位：由施工队长领导的分队，按照系统分工，施工室外
管网；
（3）监理单位：由室外管网工程技术经理领导的监理分队，对施工
现场的工作进行专业技术监督和指导；
（4）设计单位：由室外管网工程设计师领导的设计分队，负责确保
施工工作的精确度和优质度，提供技术施工方案的支持。

2.施工程序
（1）材料准备：购买或配送合规材料，包括钢筋，水泥，砂子，其
他辅材，预拌混凝土，及室外管网等；
（2）准备施工现场：准备好工作台，施工物品，测量工具，防护用具；
（3）安装支架：按设计要求，安装支架，并将支架连接牢固；
（4）焊接管网：根据设计图纸，焊接按照系统规则，安排合理的管
路孔，进行焊接，保证结构稳定；
（5）充水检测：填充水到管道，逐一检测水压，确保管路没有漏水，检测水温：确定管道是否有裂。

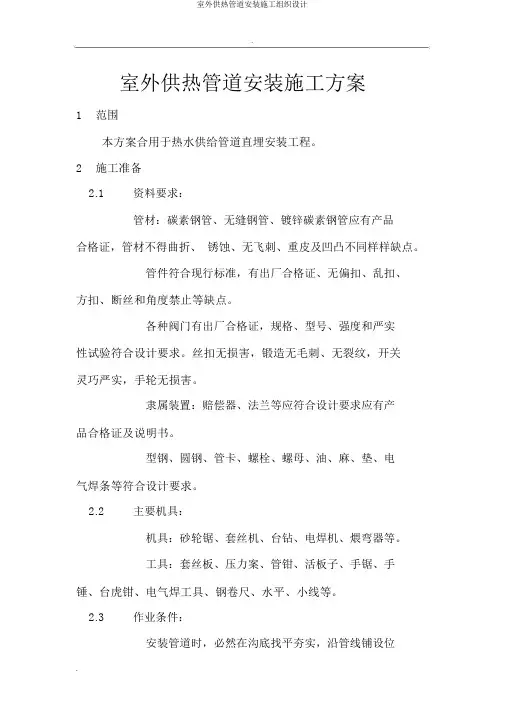

.室外供热管道安装施工方案1范围本方案合用于热水供给管道直埋安装工程。

2施工准备2.1资料要求：管材：碳素钢管、无缝钢管、镀锌碳素钢管应有产品合格证，管材不得曲折、锈蚀、无飞刺、重皮及凹凸不同样样缺点。

管件符合现行标准，有出厂合格证、无偏扣、乱扣、方扣、断丝和角度禁止等缺点。

各种阀门有出厂合格证，规格、型号、强度和严实性试验符合设计要求。

丝扣无损害，锻造无毛刺、无裂纹，开关灵巧严实，手轮无损害。

隶属装置：赔偿器、法兰等应符合设计要求应有产品合格证及说明书。

型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。

2.2主要机具：机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。

工具：套丝板、压力案、管钳、活板子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、水平、小线等。

2.3作业条件：安装管道时，必然在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。

3操作工艺3.1工艺流程：防腐保温→放线定位→挖管沟→管道敷设→赔偿器安装→水压试验→砌井→防腐保温维修→填盖细砂→回填土夯实3.2直埋管道安装：依据设计图纸的地点，进行丈量，打桩、放线、挖土、地沟垫层办理等。

为便于管道安装，挖沟时应将挖出来的土堆放在沟边一侧，土堆底边应与沟边保持0.6 ～1m的距离，沟底要求打平夯实，以防备管道曲折受力不均。

管道下沟前，应检查沟底标高沟宽尺寸能否符合设计要求，保温管应检查保温层能否有损害，如局部有损害时，应将损害部位放在上边，并做好标志，便于一致维修。

应先把管道放在管沟旁，采纳汽车吊车把管放入沟槽内，此后采纳手动葫芦对正调直，吊装时沟内不得站人。

沟内管道焊接，连结前必然清理管腔，找平找直，焊接处要挖出操作坑，其大小要便于焊接操作。

阀门、配件、赔偿器支架等，应在施工前按施工要求开初放在沟边缘线，并在试压前安装完成。

管道水压试验，应按设计要乞降规范规定，办理隐检试压手续，把水泄净。

管道防腐，应开初集中办理，管道两头留出焊口的距离，焊口处的防腐在试压完后再办理。

供热管网改造工程施工组织设计引言本文档旨在提供供热管网改造工程的施工组织设计，以确保项目的顺利进行和工程质量的保证。

工程范围供热管网改造工程的范围包括以下方面：1. 管网拆除与清理工作；2. 新管网的安装与连接；3. 设备的维修与更换；4. 相应的管道保温与防腐处理。

施工组织设计1. 人员组织为了保证施工的顺利进行，需要组建以下人员及职责：1. 项目经理：负责整个工程的协调与管理；2. 施工队长：负责具体施工工作的指导与安排；3. 管道工人：负责管道的安装与连接；4. 设备维修人员：负责设备的维修与更换；5. 保温防腐工人：负责管道的保温与防腐处理。

2. 施工流程为了确保施工的高效与质量，制定以下施工流程：1. 工地准备：清理工地并确保施工所需的材料与设备到位；2. 管网拆除与清理：拆除旧管网并彻底清理；3. 新管网安装：按照设计要求进行新管网的安装与连接；4. 设备维修与更换：对需要维修或更换的设备进行相应处理；5. 保温防腐处理：对管道进行保温与防腐处理，确保使用寿命；6. 工程验收：进行工程质量的验收与评估。

安全措施为保障施工人员的安全，必须采取以下安全措施：1. 提供必要的个人防护装备；2. 设置施工警示标志，确保公共安全；3. 进行施工现场的定期巡视与安全检查；4. 提供必要的安全培训，增强施工人员的安全意识。

资源预估为了保证工程的顺利进行，需要预估以下所需资源：1. 人力资源：根据施工需要预估所需的施工人员数量；2. 材料与设备：根据工程范围预估所需的材料与设备数量；3. 时间安排：制定施工计划，合理安排工期。

结论通过本文档提供的供热管网改造工程施工组织设计，可以确保项目的顺利进行和工程质量的保证。

同时，采取必要的安全措施和资源预估，可以最大限度地保障施工人员的安全和项目的顺利进行。

第一章综合说明......................................... 4...一、编制目的......................................... 4...二、编制依据......................................... 5...第二章工程概况及施工部署 .............................. 6..第一节工程概况...................................... 6...第二节施工部署...................................... 7...一、总体施工安排 ................................. 7..二、质量标准...................................... 7...三、工期目标...................................... 7...四、工程成本造价控制目标 ......................... 8..五、安全目标...................................... 8...六、环境保护和文明施工目标 ....................... 8..七、培训和教育目标 ............................... 9..八、团结合作目标 ................................. 9..九、施工中重点控制部位 ........................... 9..第三章施工方案及主要施工方法......................... 1..0第一节测量放线..................................... 1..0.第二节开挖沟槽..................................... 1..2.第三节管道安装..................................... 1..5.一、管道检验..................................... 1..5.二、管道现场吊装运输 ............................ 1..5三、管道组对..................................... 1..6.四、焊接作业坑................................... 1..7.五、管道焊接.................................... 1..7.六、阀门及法兰安装 .............................. 2..3七、补偿器安装及管道的冷紧 ...................... 2..5第四节检查井....................................... 2..6.第五节闭水实验..................................... 2..7.第六节回填......................................... 2..9.一、施工准备..................................... 2..9.二、操作工艺：................................... 3..0.第七节混凝土路面................................... 3..1.一、概况......................................... 3..1.二、操作工艺：................................... 3..1.第八节泵站......................................... 3..3.一、砌筑......................................... 3..3.二、钢筋...................................... 3..6.三、模板...................................... 4..2.四、混凝土....................................... 4..4.第四章主要物资及主要施工机械配备..................... 4..6一、主要物资供应计划 ............................... 4..6二、机械设备供应计划 ............................... 4..7第五章劳动力计划及劳务分包........................... 4..9一、劳动力供应计划................................. 4..9二、劳务分包........................................ 4..9.第六章保证工程质量的技术组织措施..................... 5..0一、质量保证体系及措施............................. 5..0二、质量管理措施：................................. 5..1三、质量控制要点.................................... 5..2.四、成品保护措施.................................... 5..5.第七章保证工期的技术组织措施......................... 5..7一、工期保证措施.................................... 5..7.第八章确保安全生产的技术措施......................... 5..8一、安全管理措施.................................... 5..8.二、安全技术措施.................................... 5..9.第九章文明施工的技术措施............................. 6..0第十章安全管理........................................ 6..1.一、安全管理..................................... 6..1.二、安全管理工作: ............................................................... 6..5三、各项安全生产措施 ............................ 6..5第十一章扬尘治理措施................................. 6..8第十二章地下管网、电缆保护措施....................... 6..8附图：................................................ 6..9..1、施工总进度计划表.................................... 6..9.2、施工总平面布置图.................................... 6..9.第一章综合说明一、编制目的1、真诚感谢业主对我公司的充分信任，能够给予我公司参加本工程的投标机会！我们深知本工程的特殊性和极端重要性，我公司从上到下高度重视，我们将会十分珍惜此次难得的机会！2、在接到招标文件和设计图纸后，公司多次组织工程技术人员对招标文件和图纸进行仔细认真的研究、反复阅看，并组织了各个专题会对该工程的特点、重点、难点进行反复研究和方案论证比较，并认真准备了该工程投标预备会的答疑文件，其目的是使施工组织设计科学、合理、详尽、具有很强的可操作性和针对性。

供热管网施工组织设计【1】施工方案和技术措施【1.1】管沟开挖及回填1、施工测量（1）测量控制基准点的测设地表以下浇注深0.5米的砼基础，其里埋钢筋（顶刻十字）作为基准控制点。

用全站仪将选定的控制点，投于预埋钢筋十字上，并检查各点之间的角度、距离，符合要求后，方能正式投点。

基准点采用砖围护，土需活动木板，并在旁边插测量标识牌，以便于使用和保护。

（2）平面控制桩的布置及桩橛交接根据图中的定位说明，及业主提供的测量基准点确定本工程的各基准点。

1）施工单位施工前应请设计单位到工地共同进行交接桩工作，在交接桩共同拟定交接计划。

2）交接桩时，由设计单位备齐有关图表，包括给水基线桩，辅助基线桩，水准基点桩，构筑物中心桩的控制桩和护桩示意图等。

3）按设计图纸逐个桩橛进行交点，水准点标高与临近水准点标高闭合。

4）接桩完毕应立即组织力量复测，接桩时应检查桩的稳定兴，护桩设置位置、个数、方向，交接完毕做交接记录，交接人员签章。

（3）开挖放线1）管道放线，每隔15—20米设一中心桩，在检查井处、变换管径分支均应设中心桩，必要时设置护桩或控制桩。

2）在管道中心线和转折点的适当位置设置控制桩，应妥善保护。

当管道沿线遇到地下构筑物或其它隐蔽工程时，放线应在交叉范围两端作出明显标志。

3）管道放线抄平后，应绘制管道纵断面图。

4）测量工作应详细认真记录，有人妥善保管，作为工程交工的原始资料。

5）测量仪器及工具齐备，测量时应对仪器进行调整，对原始资料进行仔细校对。

2、支护方案具体支护方案根据区段开挖土层情况而定。

需要支护采用以下方案，管沟开挖断层尺寸：上口5m，下口3.6m，深度3m—4m。

施工方法：管沟槽经验槽合格下管后，再对工作坑部位进行支护，采用水平板式支撑方案支护，高度3m—3.4m，宽度5m。

所用主要材料，档土木板（75*200），立柱（150*150）水平横撑木为（100*100）。

（1）支护前应对边坡进行修理，做到平整度、垂直度满足支护要求。

室外供热管道工程施工方案一、工程概况本工程为室外供热管道工程，主要涉及管道的设计、施工及相关设备的安装。

工程地点位于城市供热管网覆盖范围内，总工程长度为10000米，管道材料为优质碳钢，管道直径为500mm，设计流量为500m³/h。

本工程施工难度较大，主要是因为管道长度较长，穿越地形复杂，需要克服各类挑战，确保施工质量和安全。

二、施工准备工作1. 人员组织：施工队伍由经验丰富的工程技术人员和熟练工人组成，根据工程进度制定施工计划，确保施工进度和质量。

2. 设备准备：根据工程需要准备好各类施工机械设备，包括挖掘机、起重机、焊接设备、管道测试设备等。

3. 材料准备：准备好管道材料、管道连接件及相关设备和防护用品。

4. 安全措施：完善施工安全管理制度，负责人员参加相关安全管理培训，确保施工过程中的安全。

5. 环境保护：严格按照环境保护要求，做好施工现场的环境保护工作。

三、管道设计1. 管道设计标准：参照国家相关标准，根据工程实际情况设计管道线路、管道直径和管道材料的选用。

2. 穿越设计：根据地形地貌要求设计管道的穿越方式，确保管道施工的安全顺利。

3. 监测设计：设计管道的监测点和监测设备，确保管道运行安全。

四、施工工艺1. 管道开挖：根据设计要求用挖掘机进行管道开挖，开挖深度和宽度根据管道直径和地形地貌要求确定。

2. 管道敷设：将开挖好的管道槽内清理干净，将管道逐段敷设入槽中，并进行管道连接，采用焊接连接。

3. 管道支架安装：根据设计要求进行管道支架的安装，确保管道的稳定性和安全性。

4. 防腐处理：对管道进行防腐处理，确保管道长期使用。

5. 管道试压：管道敷设完毕后进行管道压力试验，确保管道连接牢固，不漏水。

6. 管道保温：对管道进行保温处理，确保冬季供热不会因温度下降导致管道结冰。

7. 管道标定：对管道进行标定，确保管道在运行中的稳定性和安全性。

五、设备安装1. 热交换器安装：根据设计要求对热交换器进行安装，并进行管道连接。

学校室外供热管网给排水消防管网工程施工组织设计方案一、工程概况及特点一、工程建设概况**市财政会计职业学校室外配套工程分为室外供热管网、给排水、消防管网、室外道路及场地硬化。

工程工期要求：开工日期为2019年8月5日，竣工日期为2019年10月15日。

二、建筑设计特点1、室外供热管网工程管道采用热轧无缝钢管，焊接连接。

无缝钢管规格如下:DN80--D89×4；DN100-D108×4.5；DN125-D133×4.5；DN150-D159×5；DN200-D219×6；DN250-D273×6；DN300-D325×7；DN350-D377×7；钢管的材料、尺寸公差及性能应符合《城市供热管道用螺旋缝埋弧焊钢管》CJ/T3022-93和《流体输送用无缝钢管》GB/T8163-1999标准的规定；管网敷设方式：均为无补偿直埋敷设。

2、给排水、消防管网工程本次施工内容为室外给水、热水、开水、排水、消防及自喷管道工程，综合教学楼及教师周转用房由市政给水供给，宿舍楼给水、消防及自喷给水均由室外生活及消防泵房供水。

给水干管管径dn160。

设计同一时间发生火灾1次，室外消防用水量为25L/s。

热水管道由食堂引出，接入宿舍、供水主管径DN100，回水主管径DN80。

开水管道管径DN80，由食堂引出，供给宿舍用水。

室外、室内消防及自喷管道由食堂引出，成环状连接各个单体，室内及室外消防管道管径N150，自喷管道管径DN150。

排水体制采用雨污合流制，雨水、融雪水排入污水管道，沿道路坡向排入绿化带及周边绿地内，生活排水由污水管道收集后排入市政排水管道。

3、室外道路及场地硬化工程室外道路及场地硬化工程，建设地点位于**市水磨沟区**市财政职业学校校园内。

建筑场地类别为Ⅱ类场地。

三、结构设计特点1、室外供热管网工程（1）设计参数：小区换热站提供的75-55℃热水。
