直流系统常见故障及处理措施一、当直流系统出现异常情况时，应遵循以下原则来进行检查和处理1、熟悉设备图纸、使用说明书等技术资料只有熟悉了这些文件资料，才能正确地进行检查和维护。
2、先考虑外部和操作再考虑设备本身引起直流设备出现异常情况原因一般有三个方面：①操作不当-------如某一开关位置不对，设备的运行参数设置不当等。
②外部原因-------如输入电源消失、缺相等。
③设备本身-------如某个器件损坏失灵、接触不良、保险熔断等对于由操作不当和外部原因引起的设备运行异常，只要引起的原因消失，系统就会正常工作，而没有必要对设备本身进行处理，所以应在确认没有这两个方面的原因后再进行设备原因方面的检查和处理。
3、注意区分电源的电压等级和极性，搞清回路的走向在检查处理有问题的设备单元是要注意区分交流输入的电压等级和相序，直流电源电压等级和正负极性。
4、注意安全，尽量隔离问题区域，不要扩大故障范围直流系统异常情况在处理时可能会带电作业，所以一定要注意安全，采取安全措施，并且在不影响系统运行的情况下，尽量进行必要的局部隔离，如检查更换充电机模块单元时，要断开相应交流空开，检查电池是可分开电池回路，断开电池熔断器（空气开关）等。
另外在更换器件时拆下的线头要进行绝缘扎捆处理，不要人为的扩大故障范围。
二、直流系统常见故障及处理措施㈠、充电机模块故障及处理：1、充电机模块输入过压、欠压保护当输入模块的交流电压大于一定值（湖南科明大于485±10V）或小于一定值（湖南科明小于313±10V）充电机模块自动保护，无直流输出，保护指示灯点亮（黄灯），当电压恢复到一定值（湖南科明电压恢复到460±10V、335±10V）后，充电机模块自动恢复工作。
当发生充电模块输入过压、欠压保护，微机监控装置中事先设定好相应的交流报警参数，微机监控装置（微机后台）就会发交流过压、欠压报警信息。
此时值班人员应用万用表交流500V档位测量供直流两路三相交流电源各线电压是否超过过压或欠压数值。
直流系统运行、维护、常见故障处理方法第十部分直流系统运行、维护、常见故障处理方法一、运行（1）、设备在现场经过我公司工程服务人员开通调试正常运行后,就完全移交给贵局运行使用。
在运行中请各个使用单位详细阅读各装置的使用说明书和制定相应的操作规程。
（2）、设备在运行中，运行人员每天要检测系统上各装置(高频开关电源模块、微机控制单元、绝缘检测装置、电池巡检装置等)显示参数，包括系统交直流电压、电流等。
（3）、定期检查系统上的各个装置的参数定值是否正常。
（4）、检测各馈出开关是否在正常位置；熔断器是否工作正常。
（5）、对于一个站使用两套或以上充电装置，每天要巡视各母联开关位置是否正常，一般情况下，一组电池一套充电机。
（6）、定期对蓄电池进行外观检测及连接螺钉有无松动。
（7）、定期检查各组蓄电池浮充电流值。
（8）、定期检查蓄电池端电压和环境温度等。
二、维护1、.定期清扫保持设备整洁。
2、定期测试、试验（最好一年一次）具体详见以下描述：2.1各装置参数实际值的测量，装置显示值误差调整。
2.2各个装置参数设置值定期的检查。
2.3单模块输出电压调整校准。
2.4各个装置报警功能试验，同时各个硬接点输出是否正常。
具体实验如下：1）输出电压调节范围：进入参数设置屏，将浮充电压设置为电压下限，均充电压设置为电压上限。
在浮充状态，充电机输出电压将自动调到输出电压下限；在均充状态，充电机输出电压将自动调到输出电压上限。
2）输出限流试验：进入参数设置屏，按要求设置好参数，用假负载或蓄电池组（放电后）在均充状态下进行试验，充电机输出电流应限制在设置值。
3）告警功能调试：a)充电机无输出：关所有电源模块，监控器由蓄电池组供电，监控器应报充电机无输出；b)交流输入过欠压：关交流输入开关，监控器由蓄电池组供电，监控器应报充电机无输出和交流输入欠压；c)母线过欠压：设置母线过欠压告警值，使其在充电机输出电压调节范围内，在浮充或均充状态相互切换下，看告警是否正确；d)接地告警：用2-5KΩ电阻分别将正或负母线接地，看接地告警是否正确。
直流屏操作说明1. 直流屏运行220kV站直流系统采用哈尔滨九洲电气股份有限公司，220V直流系统采用单母分段接线，采用直流系统屏一级供电方式。
两组蓄电池经刀开关分别接于两段母线上，两组蓄电池经联络刀开关连接，为防止两组蓄电池并列运行，联络开关与蓄电池刀开关之间设有闭锁装置，两套充电装置经刀开关分别接于两端母线上。
直流系统对负荷的供电原则为：对主控室内所有负荷采用辐射网络供电，设置两面馈电柜。
对220kV断路器合闸负荷采用辐射网络供电，220kV GIS内刀闸控制、位置指示、联锁、报警信号电源，带电显示装置电源按环网方式供电。
10kV开关柜内设备保护控制、合闸负荷按环网方式供电。
蓄电池也采用哈尔滨九洲电气股份有限公司产品，300Ah，蓄电池组架式安装，两组蓄电池布置在主控综合楼专用蓄电池室内。
蓄电池同时考虑布置通信蓄电池的位置。
蓄电池个数暂按104只考虑，具体应根据设备厂家单体浮充电压确定，保证在正常运行时，直流系统母线电压约为1.05Ue(不能超过1.05Ue)。
2. 直流系统组成及操作交流配电将交流电源引入分配给各个充电模块，扩展功能为实现两路交流输入的自动切换，以提高直流系统供电的可靠性。
为防止过电压损坏充电模块，交流配电设有防雷装置。
充电模块模块JZ-22020B型高频开关电源模块采用了先进的无源PFC技术和脉宽调制软开关技术的控制技术（PWM），使得模块效率进一步提高，谐波减小。
模块采用交流三相三线制380V AC平衡输入方式，不存在中线电流损耗。
模块交流输入经过尖峰抑制电路和EMI吸收电路，经全桥整流滤波电路将三相交流电压整流为脉动的直流电压，由高频脉宽调制变换器变换将脉动的直流电压成高频方波电压，再由输出整流滤波电路，得到稳定的输出电压和电流，在电网电压和负载发生变化时反馈调整电路控制脉宽调制电路，使得输出电压和电流保持稳定。
模块结构和功能,前面板说明1.前面板如图一。
2.输入缺相指示灯（红色）：当模块输入缺相时，此指示灯被点亮，模块保护，无输出。
直流屏常见故障分析和处理方法详解充电模块常见故障分析和处理方法一、充电模块保护充电模块交流输入过压、欠压、过温将导致充电模块保护，请根据故障代码进行确认。
机柜装有玻璃门或者机柜密不透风，可能导致充电模块过热保护。
机房环境温度过高，也将导致充电模块过热保护。
二、充电模块故障充电模块的输出电压过高或者IGBT过流将导致模块故障，要求将模块断开交流后重新开启，可恢复模块正常。
不合理的电压调整可能导致模块充电模块输出过压，该情况下需要断电后将电压调整电位器逆时针调到最小（调到最小时可以听到电位器有轻微的咔哒声音），然后重新整定模块的输出电压。
三、充电模块不均流没有连接均流线，可能导致不均流。
控制模块和合闸模块之间不可以均流。
断开均流线和通讯线，给模块加载，测量该模块的均流口上的信号，该信号大小应满足i/I*2V的要求，其中i为该充电模块的实际输出电流，I为该充电模块的额定输出电流。
四、充电模块通讯中断充电模块的地址设置错误将导致充电模块通讯中断，两个不同的充电模块设置相同的地址也将造成监控模块通讯中断。
充电模块类型设置（有级限流和无级现流）将导致监控模块通讯中断。
充电模块地线连接不良或者没有连接可能导致充电模块通讯中断。
充电模块的重载的情况下导致通讯中断，接地线良好的情况下可以通过增加通讯适配器来解决。
监控模块中错误的串口号码设置将导致充电模块通讯中断。
充电模块的地址要求从0开始设置，地址要求连续设置。
五、充电模块半载输出部分充电模块具有缺相半载输出保护的功能，请检查充电模块的交流输入电压。
充电模块电压输出无法达到设定的电压充电模块的过载将导致限流，使充电模块的输出电压无法达到设定值。
电池电流检测错误，将导致充电模块限流，无法达到设定的输出电压值。
监控模块常见故障分析和处理方法一、监控模块参数无法设置监控模块和下级设备没有通讯上，将导致参数无法设置。
错误的配置会造成监控模块参数无法设置。
参数超限无法设置参数。

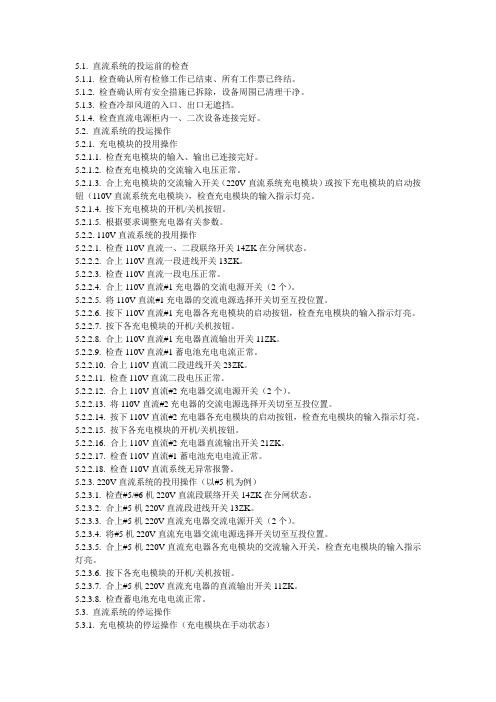

5.1. 直流系统的投运前的检查5.1.1. 检查确认所有检修工作已结束、所有工作票已终结。
5.1.2. 检查确认所有安全措施已拆除，设备周围已清理干净。
5.1.3. 检查冷却风道的入口、出口无遮挡。
5.1.4. 检查直流电源柜内一、二次设备连接完好。
5.2. 直流系统的投运操作5.2.1. 充电模块的投用操作5.2.1.1. 检查充电模块的输入、输出已连接完好。
5.2.1.2. 检查充电模块的交流输入电压正常。
5.2.1.3. 合上充电模块的交流输入开关（220V直流系统充电模块）或按下充电模块的启动按钮（110V直流系统充电模块），检查充电模块的输入指示灯亮。
5.2.1.4. 按下充电模块的开机/关机按钮。
5.2.1.5. 根据要求调整充电器有关参数。
5.2.2. 110V直流系统的投用操作5.2.2.1. 检查110V直流一、二段联络开关14ZK在分闸状态。
5.2.2.2. 合上110V直流一段进线开关13ZK。
5.2.2.3. 检查110V直流一段电压正常。
5.2.2.4. 合上110V直流#1充电器的交流电源开关（2个）。
5.2.2.5. 将110V直流#1充电器的交流电源选择开关切至互投位置。
5.2.2.6. 按下110V直流#1充电器各充电模块的启动按钮，检查充电模块的输入指示灯亮。
5.2.2.7. 按下各充电模块的开机/关机按钮。
5.2.2.8. 合上110V直流#1充电器直流输出开关11ZK。
5.2.2.9. 检查110V直流#1蓄电池充电电流正常。
5.2.2.10. 合上110V直流二段进线开关23ZK。
5.2.2.11. 检查110V直流二段电压正常。
5.2.2.12. 合上110V直流#2充电器交流电源开关（2个）。
5.2.2.13. 将110V直流#2充电器的交流电源选择开关切至互投位置。
5.2.2.14. 按下110V直流#2充电器各充电模块的启动按钮，检查充电模块的输入指示灯亮。
直流系统故障及异常处理一、母线电压过高或过低1.现象：(1)预告信号铃声响，发“直流母线故障”光字牌；(2)直流电压表指示偏高或偏低；(3)直流绝缘监察装置上的“电压高”或“电压低”按钮灯亮。
2.处理：(1)检查直流屏上的表计指示是否正常，检查直流绝缘监察装置是否正常；(2)检查充电装置是否正常运行，同时调整其输出；(3)如因充电装置故障引起，应将其停运，切换至备用充电装置运行。
二、充电机故障1.现象：(1)面板上报警，故障灯亮；(2)交流接触器跳闸。
2.处理：(1)如属自动稳压、稳流部分发生故障，可转换至手动调节位置运行；(2)按面板上所发信号处理仍无法恢复运行者，应将其退出运行，投入备用浮充机。
三、直流系统接地直流系统中发生两点接地时，可能会引起直流熔断器熔断或造成保护和断路器误动作，这对安全运行有极大的危害性。
1.故障现象：“直流母线故障”光字牌亮；直流系统绝缘监视装置的“绝缘降低”指示灯亮；测量直流母线正、负极对地电压，不平衡。
2.故障处理：为防止一点接地后又出现另一点接地，引起保护误动或拒动，或造成两极接地短路，烧坏蓄电池，故必须迅速消除直流系统一点接地故障。
寻找接地点的方法、原则和顺序如下：（1）寻找接地点的方法。
采用瞬时停电法寻找接地点，即瞬时拉开某直流馈线的开关，又迅速合上（切断时间不超过3S）。
拉开时，若接地信号消失，且各极对地电压指示正常，则接地点在该回路中。
（2）寻找接地点的原则。
a.对于双母线的直流系统，应先判明哪一母线发生接地；b.按先次要负荷后重要负荷、先室外后室内顺序检查各直流馈线，然后检查蓄电池、充电设备、直流母线；c.对次要的直流馈线（如事故照明、信号装置、合闸电源）采用瞬停法寻找，对不允许短时停电的重要馈线（如跳闸电源），应先将其负荷转移，然后再用瞬停法寻找接地点。
d.直流系统发生一点接地时，应立刻联系有关专业及热工人员，并取得上级同意后方可试拉电源，并且要通知运行等有关岗位做好事故预想，试拉中尽量缩短断电时间。
直流屏的组成巡检常见故障及处理直流屏（也称为直流配电屏）是一种用于直流电源配电系统的电力设备，因其结构稳定、操作简单、能耗低等优点而被广泛应用。
本文将详细介绍直流屏的组成、巡检常见故障及处理方法。
直流屏的组成直流屏包括直流母线、隔离开关、断路器、电压表、电流表、继电器、空气开关、接地开关、布线端子等组成。
下面详细介绍一下各个组成部分的作用和特点。
直流母线直流母线是直接将直流电源输送到设备的重要部分，起着输电作用。
直流母线需具有较高的导电性能和强的耐受电流和压力的能力，因此主要采用铜材料制作。
隔离开关隔离开关是为了方便对设备进行维护或更换而设置的，通常位于直流母线的输入端或输出端，可以将直流母线与设备隔离。
断路器直流屏中的断路器主要用于保护设备的电压和电流安全，一旦发生过电压或过流时可以发生自动切断的功效。
断路器通常分为熔断器式和空气型两种，其中空气型的断路器通常适用于较大功率的设备。
电压表和电流表直流屏中的电压表和电流表用于监测设备及直流母线的电流电压数值，便于维护和管理。
继电器继电器通常用于控制直流屏内各个部件的开关状态，便于实现各种自动控制。
空气开关空气开关通常用于直流屏的开关部分，主要具有断电能力，且操作安全性高，故障率较低。
接地开关接地开关通常用于实现直流屏的接地，防止静电等因素对设备产生的影响或危害。
布线端子布线端子是直流屏中重要的组成部分，由于它有丰富的石英晶体和跳线线束，可方便灵活地在直流屏上进行布线和接线等操作。
直流屏的组成巡检为了确保直流屏的正常运转，我们需要实施日常的组成巡检工作。
通常可以按照以下步骤进行：步骤一：拆开设备的上盖此步骤是为了方便我们进行组成部分的检查，首先需要将设备的上盖彻底拆开，以便进行下一步的巡检工作。
步骤二：检查各组成部分的工作状态在进行组成巡检的过程中，需要依次检查直流母线、隔离开关、断路器、电压表、电流表、继电器、空气开关、接地开关和布线端子等组成部分的工作状态。
浅析直流屏故障分析及处理方式摘要：直流屏是如今各类电力电网设施内常见的直流电系统设备，如果出了故障不止会影响到用电单位，还会危害到工作人员的生命安全。
本文将总结常见故障及处理方法，为直流屏故障处理带来一些思考和帮助。
关键词：直流屏；故障分析；故障处理一、直流屏充电模块常见故障分析和处理方式1、直流屏充电模块保护。
充电模块交流输入过压、欠压、缺项、过温将导致充电模块保护，需要根据故障代码进行确认。
2、直流屏充电模块故障。
充电模块的输出电压过高或者输出过流将导致模块故障，要求将模块断开交流电源后重新启动，可恢复模块正常工作。
在手动工作状态下时，输出过压告警值默认为242V，所以不合理的电压调整可能导致模块输出过压报警，该情况下重新调整模块的输出电压在正常范围内即可。
在自动工作状态时，模块的输出电压受上位机的控制，如果此时有监控，可能输出电压与实际设定值不一样，这是由于温度补偿功能造成的，属正常现象。
3、直流屏充电模块不均流。
没有连接均流线，或均流线接错，可能导致不均流。
控母模块和合闸模块之间不可以均流。
断开均流线和通讯线，给模块加载，测量该模块的均流口上的信号，该信号的大小应满足i/1.05I×4.2V的要求，其中i为该充电模块的实际输出电流，l为该模块的额定输出电流，此时将均流口的正、负短接，模块的输出电压应下降10v左右。
4、直流屏充电模块通讯中断。
充电模块的地址设置错误将导致充电模块通讯中断，两个不同的充电模块设置相同的地址也将造成充电模块通讯中断。
模块在非工作状态下将导致充电模块通讯中断。
监控器设置的模块个数对于实际模块的个数时，将导致设置多余的模块报通讯故障，因为此时不存在该模块。
充电模块的地址要求从1开始设置，同组模块地址要求连续设置。
模块输出电压几乎为零，输出电流在额定电流的15%以下。
模块具有短路保护功能，需要检查模块输出端是否存在短路现象。
5、充电模块电压输出无法达到设定的电压值。
