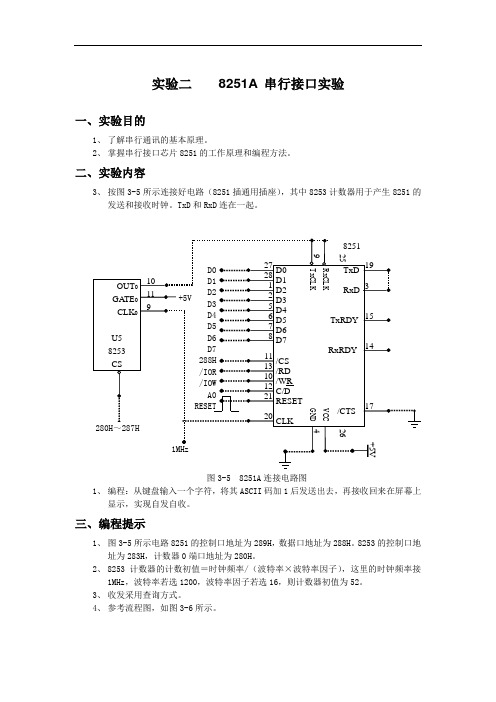

实验二8251A 串行接口实验
一、实验目的
1、了解串行通讯的基本原理。
2、掌握串行接口芯片8251的工作原理和编程方法。
二、实验内容
3、按图3-5所示连接好电路（8251插通用插座），其中8253计数器用于产生8251的
发送和接收时钟。
TxD和RxD连在一起。
图3-5 8251A连接电路图
1、编程：从键盘输入一个字符，将其ASCII码加1后发送出去，再接收回来在屏幕上
显示，实现自发自收。
三、编程提示
1、图3-5所示电路8251的控制口地址为289H，数据口地址为288H。
8253的控制口地
址为283H，计数器0端口地址为280H。
2、8253计数器的计数初值＝时钟频率/（波特率×波特率因子），这里的时钟频率接
1MHz，波特率若选1200，波特率因子若选16，则计数器初值为52。
3、收发采用查询方式。
4、参考流程图，如图3-6所示。
图3-6 流程图。
8251 串行通信实验一、实验目的1.掌握 8251 串行通讯方式的硬件接口电路及软件编程设计二、实验设备PC机器一台， TDN86/88+教学实验系统一台。
三、实验原理 :本实验需用两台 TDN-86/51(TDN86/88)教学实验系统，并通过排线将两台仪器相连，其中 1 号机用做接收机， 2 号机用做发送机。
实验目的是将 2 号机中的3000-3009H 十个单元中的代码传送到 1 号机的 3000-3009H 单元中。
硬件连接线路图1.8251 的基本性能8251 是可编程的串行通信接口，可以管理信号变化范围很大的串行数据通信。
有下列基本性能 :(1)通过编程，可以工作在同步方式，也可以工作在异步方式。
(2)同步方式下，波特率为 0,64K，异步方式下，波特率为 0,19.2K 。
(3)在同步方式时，可以用 5,8 位来代表字符，内部或外部同步，可自动插入同步字符。
(4) 在异步方式时，也使用5,8位来代表字符，自动为每个数据增加 1 个启动位，并能够根据编程为每个数据增加 1 个、 1.5个或2 个停止位。
(5)具有奇偶、溢出和帧错误检测能力。
(6)全双工，双缓冲器发送和接收器。
2.8251 的内部结构及外部引脚8251 的内部结构图如图1-1 所示，可以看出， 8251 有 7 个主要部分，即数据总线缓冲器、读 / 写控制逻辑电路、调制 / 解调控制电路、发送缓冲器、发送控制电路、接收缓冲器和接收控制电路，图中还标识出了每个部分对外的引脚。
8251 的外部引脚如图1-2 所示，共 28 个引脚，每个引脚信号的输入输出方式如图中的箭头方向所示。
D7,D0 数据总线发送并 ?串 TxD缓冲器缓冲器转换TxRDRESETY发送控制电路 TxECLK读/ 写控制 TxCC/D#逻辑电路 RD#WR#接收串 ?并 RxD内部总线缓冲器转换CS#DSR#RxRDYDTR#调制 / 解调 RxC接收控制电路控制电路CTS#SYNDETRTS#图 1-1 8251 内部结构图D2128D0D3D1RxDVccGNDRxC#D4DTR#D5RTS#8251D6DSR#D7RESETTxC#CLKWR#TxDCS #TxEC/D#CTS#RD#SYNDET/BD1RxRDY14TxRDY5图 1-2 8251 外部引脚图3.8251 在异步方式下的 TXD信号上的数据传输格式图 1-3 示意了 8251 工作在异步方式下的 TXD信号上的数据传输格式。
集美大学计算机工程学院实验报告课程名称微机系统与接口技术实验名称实验四8251可编程串行接口实验实验类型设计型姓名学号日期地点成绩教师第1页共8页1. 实验目的及内容 1.1实验目的1、了解8251的内部结构、工作原理及与8086的接口逻辑；2、掌握8251的初始化编程方法，学会使用8251实现设备之间的串行通信。
1.2实验内容1）设计8251与8086CPU 的硬件连接图，分配8251的基地址为0FF00H 。
8251的CLK 引脚需接4MHZ 的时钟。
2）设计8251的硬件连接及编写程序，实现自发自收。
把内存中的字符串，依次传送出去，并接收回来，然后把接收回来的字符显示在LED 上。
使用8253作分频器提供8251的收发时钟，并给出程序流程图。
3）计算你所设计的串行通信的波特率为多少？本次设计实验中，我所设计的通信的波特率为19200，波特率因子为16。
4）设计8251的硬件连接及编写程序，实现从PC 机的串行通信测试软件向8251发送一批数据，8251接收完数据之后，再将数据依次发送回去。
使用8253作分频器提供8251的收发时钟，并给出程序流程图。
2. 实验环境星研电子软件，STAR 系列实验仪一套、PC 机一台、导线若干3. 实验方法8251是通用同步/异步接收发送器，可用作CPU 和串行外设的接口电路，它的工作各种工作方式及工作进程都是用初始化及实时控制实现的，编程时，方式指令紧接在复位后由CPU 写入，用来定义8251A 的一般工作特性；在写入方式指令的前提下由CPU 写入同步字符和命令指令用来指定芯片的实际操作。
根据实验要求，需完成一下两个方面的问题：(1)8253对收发时钟的分频。
8253的CLK 接频率发生器的2MHZ ，初值赋给104，得到收发时钟为19200HZ 。
(2)利用8251实现自发自收。
8251的方式命令字：停止位为1，产生偶校验，字符长度为8位，波特率因子为16位；命令指令字：出错标志复位，允许发送，允许接收。
实验四8251串行通信实验一、实验目的1．了解串行通信的一般原理和8251A的工作原理。
2．初步了解RS-232串行接口标准与TTL电路的连接方法。
3．掌握8251A编程方法。
二、实验内容（1）利用实验机内的8253芯片的分频作为8251的收发时钟频率。
（2）利用实验机内小键盘，每按动一次任意一个数字键，就把该键值通过8251发送给PC 机接收，并在PC机屏幕上显示出该键值。
三、实验接线图(1) TxCLK 和RxCLK 是8251 的发送时钟和接收时钟，由8253 的OUT1提供。
(2) 8251 片选信号CS 由GAL2译码器输出，地址为3F8~3FFH。
(3) CTS 端必须接“0”电平，8251 才可对外发送数据。
(4) RxRDY 和TxRDY 是收、发就绪信号，采用中断方式时可作中断申请信号，本系统采用查询方式通信，这两个信号不用。
四、编程指南本程序是串行发送程序，采用查询方式通信，要完成收发通信实验，需要两台实验仪器，其中1台为串行发送，即运行8251串行通信实验一程序，另一台为串行接收，即运行8251串行通信实验二程序。
实验时，发送机把由键盘输入的数字显示于接收机的显示器上。
（只允许0～F这些数字）仪器对8251的初始化工作在监控程序中已先行完成。
（1）8251状态口地址：03F9H，8251数据口地址：03F8H；（2）8253控制口地址：43H，8253计数器#1口地址：41H；（3）8255控制口地址：0FF23H，字位口：0FF20H，键入口PC：0FF22H，字形口PB：0FF21H；（4）通讯约定：异步方式，字符8位，一个起始位，一个停止位，波特率因子为16，波特率为9600；（5）计算T/RXC，收发时钟fc，fc=16*9600=153.6K；（6）8253分频系数：1843.2K / 153.6K=12。
五、实验步骤1．准备好2 台实验仪器，确定1#机发送，2#机接收。
