上海民办协和双语学校物理内能的利用单元测试卷（含答案解析）一、初三物理内能的利用易错压轴题（难）1．某同学学习了燃料的热值后，自己设计了一个实验来探究煤油和菜籽油的热值大小。

他实验时组装了如图所示的两套规格完全相同的装置，并每隔1min记录了杯中水的温度（见表）。

加热的时间/0123456（min）甲杯水温/℃25272932343638乙杯水温/℃25262728293031（1）为保证实验的可靠性，实验时应控制两套装置中相同的量有水的质量和_____。

（2）通过表中记录的数据，你认为煤油和菜籽油两种燃料中，热值较大的是_____。

（3）该同学实验前用天平测出了烧杯中水的质量及两油灯中燃料的质量并记录的数据，利用公式Q吸＝cm（t﹣t0）计算出了水吸收的热量，他认为通过这些数据能准确地计算出煤油和菜籽油的热值。

你认为他的计算结果可靠吗_____？为什么______？。

【答案】水的初温煤油不可靠燃料燃烧产生的热量不能完全被水吸收、存在热损失【解析】【分析】（1）探究两种燃料的热值时，需要控制水的质量和水的初温相同，并且酒精灯的加热时间也要相同；（2）由表格数据可知，在其它条件相同时，甲杯中水的温度升高的较快，即甲煤油灯燃烧产生的热量多，所以其热值大；（3）燃料燃烧产生的热量不能完全被水吸收、存在热损失，所以直接计算得出的热值比实际值要小。

【详解】（1）为了保证实验的可靠性，需要控制水的质量和水的初温相同，并且酒精灯的加热时间也要相同；（2）分析表格数据可知，甲杯中水的温度升高的较快，即甲煤油灯燃烧产生的热量多，所以其热值大；（3）因为燃料燃烧产生的热量不能完全被水吸收、存在热损失，所以直接计算得出的热值比实际值要小，因此这样的计算结果不可靠；故答案为：（1）水的初温；（2）煤油；（3）不可靠；燃料燃烧产生的热量不能完全被水吸收、存在热损失。

2．小明学习了燃料的热值后，自己设计一个实验来比较煤油和菜籽油的热值．他实验的装置如图，并每隔1分钟记录了杯中水的温度（见下表）加热的时间/min 0 1 3 5 7 … 燃料烧完甲杯水温/℃25 27 32 36 40 (50)乙杯水温/℃25 26 29 32 34 (42)(1)为了便于比较，小明在实验时应控制两套装置中相同的量有__________．(2)通过表中记录的数据，你认为煤油和菜籽油两种燃料中，热值较大的是 __________ ．(3)这个同学实验前用天平测出了烧杯中水的质量及盘中菜籽油的质量．并由记录的数据，利用公式Q 吸=cm（t-t0 ）计算出了水吸收的热量．他想通过这些数据计算出菜籽油的热值．你认为他的计算结果与真实值相比_______________．(填“偏大”“偏小”或“相等”)因为___________________________．【答案】水的质量和燃料的质量煤油偏小菜籽油燃烧放出热量的一部分被水吸收【解析】（1）要想通过水吸收的热量来体现燃料燃烧放出热量的多少，则必须控制两杯水的质量以及煤油和菜籽油的质量相等；（2）由表中数据可知，在相同时间内甲杯中的水温度升高得快，甲杯水吸收的热量多，煤油的热值较大；（3）由于燃料不一定完全燃烧，且给水加热时有热损失，因此根据Q吸=cm（t-t0）计算出水吸收的热量要比菜籽油完全燃烧放出的热量小，利用这个热量计算出菜籽油的热值，要比真实值偏小．故答案为（1）水的质量和燃料的质量；（2）煤油；（3）偏小；菜籽油不一定完全燃烧，且放出的热量不可能全部被水吸收，有热量损失．3．小明同学学习了燃料的热值后，考虑到燃料燃烧放出的热量会被水吸收，而水的比热已知．（注：燃料完全燃烧放热用Q放=qm计算，某燃料的热值用q表示；其质量用m表示）．自己设计一个实验来探究煤油和菜籽油的热值的大小关系．他组装了如图所示的装置进行实验，记录结果见下表：燃料加热前的水温/℃燃料燃尽后水温/℃煤油2544菜籽油2534（1）为了保证实验结论的可靠，小明同学选择了两套相同装置，在实验中还应控制：煤油和菜籽油的_____相同、及_______相同．（2）分析得出：煤油和菜籽油两种燃料中，热值较大的是_______．（3）小明同学还想利用这种实验方案计算出煤油和菜籽油的热值，那么小明还需要补充的实验仪器是：______．利用此实验方法计算出的热值将比真实值_____（偏大/偏小）．说说你的看法________ ．【答案】质量水的质量煤油天平偏小燃烧放出的热会散失到空气中，又或被烧杯等实验装置吸了热，使Q放大于Q吸【解析】【分析】本题主要考查利用控制变量法和转换法设计实验的能力，由于燃料的热值不能直接测量，所以通过水温升高的度数大小来体现燃料的热值大小，又由于燃料燃烧释放的热量既与燃料的质量多少有关，又与燃料的热值大小有关，所以在设计实验时应控制质量相同．【详解】（1）因燃料放出的热量与质量有关，必须控制燃料的质量相等，由于水吸收热量后升高的温度受水的质量的影响，所以在实验中应控制水的质量相等；（2）由图表数据可知在相同时间内甲杯中的水温度升高的快，所以煤油的热值较大；（3）要控制质量相等，需要用天平来测量；由于燃料并不可能完全燃烧，燃料燃烧放出的热会散失到空气中，又或被烧杯等实验装置吸了热，使Q放大于Q吸，依此计算出煤油和菜籽油的热值比实际要偏小些．4．为了比较水和沙子吸热本领的大小，小文做了如图所示的实验:在两个相同的烧杯中，分別装有质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热，实验数据记录如表：质量/g升温10℃所需时间/s升温20℃所需时间/s升温30℃所需时间/s 沙子306492124水3092163220（1）在此实验中用______________表示水和沙子吸热的多少；（2）分析表中的实验数据可知：当物体温度变化量和______________相同时，水吸收的热量______________（选填“大于”或“小于”）沙子吸收的热量；（3）如果加热相同的时间，质量相同的水和沙子，___________升高的温度更高．【答案】酒精灯加热时间质量大于沙子【解析】【分析】【详解】（1）[1]采用相同的酒精灯对其加热，加热时间越长，沙子和水吸收的热量越多，因此实验中用酒精灯加热时间表示水和沙子吸热的多少．（2）[2][3] 分析表中的实验数据可知：水和沙子质量相同，升高温度相同时，即温度变化量和质量相同时，水所需加热的时间比沙子更长，所以水吸收的热量大于沙子吸收的热量．（3）[4]质量相同的水和沙子加热相同的时间，吸收的热量相同，由于Q=cm t，又因为水的比热容大于沙子的比热容，故沙子升高的温度更高．5．比热容是表示物质吸放热能力的物理量，不同的物质比热容一般不同．（1）下列物理量也表示了物质的某种特性的是__________；A．热值 B．热量 C．质量（2）水的比热容为4.2×103J/（kg·℃），表示的物理意义是质量为1kg的水升温1℃_________的热量是4.2×103J.（3）张红在家经常学习做饭根据观察，她猜想食用油的比热容可能比水小。

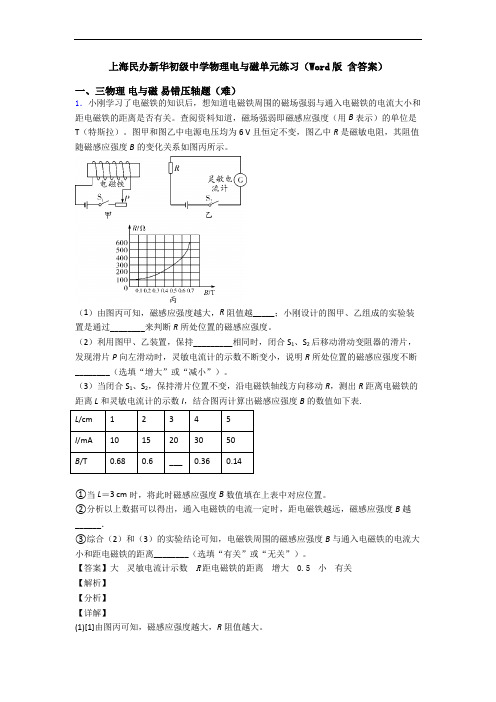

上海民办新华初级中学物理电与磁单元练习（Word版含答案）一、三物理电与磁易错压轴题（难）1．小刚学习了电磁铁的知识后，想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。

查阅资料知道，磁场强弱即磁感应强度（用B表示）的单位是T（特斯拉）。

图甲和图乙中电源电压均为6 V且恒定不变，图乙中R是磁敏电阻，其阻值随磁感应强度B的变化关系如图丙所示。

（1）由图丙可知，磁感应强度越大，R阻值越_____；小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。

（2）利用图甲、乙装置，保持_________相同时，闭合S1、S2后移动滑动变阻器的滑片，发现滑片P向左滑动时，灵敏电流计的示数不断变小，说明R所处位置的磁感应强度不断________（选填“增大”或“减小”）。

（3）当闭合S1、S2，保持滑片位置不变，沿电磁铁轴线方向移动R，测出R距离电磁铁的距离L和灵敏电流计的示数I，结合图丙计算出磁感应强度B的数值如下表.L/cm12345I/mA1015203050B/T0.680.6___0.360.14①当L＝3 cm时，将此时磁感应强度B数值填在上表中对应位置。

②分析以上数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B越______．③综合（2）和（3）的实验结论可知，电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________（选填“有关”或“无关”）。

【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关【解析】【分析】【详解】(1)[1]由图丙可知，磁感应强度越大，R阻值越大。

[2]图乙中R 是磁敏电阻，其阻值随磁感应强度B 的变化而变化，磁敏电阻的变化引起电路中电流的变化，实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。

(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关，控制磁敏电阻R 到电磁铁的距离。

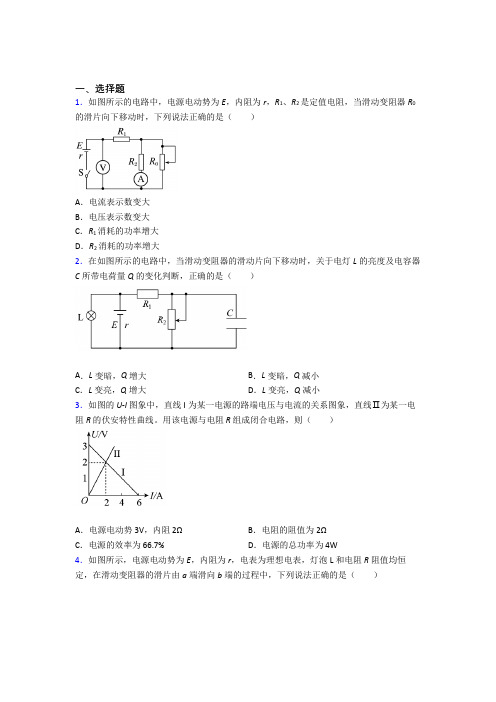

一、选择题1．如图所示的电路中，电源电动势为E，内阻为r，R1、R2是定值电阻，当滑动变阻器R0的滑片向下移动时，下列说法正确的是（）A．电流表示数变大B．电压表示数变大C．R1消耗的功率增大D．R2消耗的功率增大2．在如图所示的电路中，当滑动变阻器的滑动片向下移动时，关于电灯L的亮度及电容器C所带电荷量Q的变化判断，正确的是（）A．L变暗，Q增大B．L变暗，Q减小C．L变亮，Q增大D．L变亮，Q减小3．如图的U-I图象中，直线I为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线。

用该电源与电阻R组成闭合电路，则（）A．电源电动势 3V，内阻2ΩB．电阻的阻值为2ΩC．电源的效率为 66.7% D．电源的总功率为 4W4．如图所示，电源电动势为E，内阻为r，电表为理想电表，灯泡L和电阻R阻值均恒定，在滑动变阻器的滑片由a端滑向b端的过程中，下列说法正确的是（）A．灯泡消耗的功率逐渐增大B．电压表、电流表示数均减小C．电源消耗的总功率增大，热功率减小D．电压表示数变化量与电流表示数变化量比值的绝对值恒定不变5．现有标有“110V 40W”的灯泡L1和标有“110V 100W”的灯泡L2及一只最大阻值为500Ω的滑动变阻器R，将它们接在220V的电路中，在如图所示的几种接法中，能让L1，L2同时正常发光的是（）A．B．C．D．6．在如图所示的电路中，闭合开关，将滑动变阻器的滑片向左移动一段距离，待电路稳定后，与滑片移动前比较（）A．灯泡L变暗B．电容器C上的电荷量不变C．电源消耗的总功率变大D．电阻0R两端电压变大7．如图所示，电源电动势为E，内电阻为r，C为电容器，R0为定值电阻，电表均为理想电表，R为滑动变阻器，闭合开关后灯泡正常发光，当滑动变阻器的滑片P向右移动时，下列判断正确的是（）A．电压表、电流表示数均变大，灯泡L将变亮B．定值电阻R0中将有从右向左的电流C．电压表示数改变量与电流表示数改变量之比变小D．电源输出功率一定变小8．硅光电池是一种太阳能电池，具有低碳环保的优点。

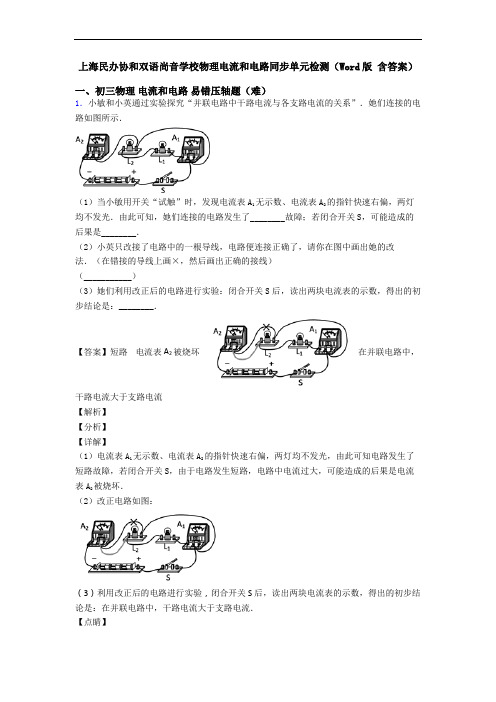

上海民办协和双语尚音学校物理电流和电路同步单元检测（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．2．小红同学对串联电路的电压规律进行了探究。

（猜想与假设）串联电路总电压等于各用电器两端的电压之和。

（设计与进行实验）（1）按如图所示的电路图连接电路。

（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压。

（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。

（4）测出AC间的电压，得出结论。

（交流与评估）（1）在拆接电路时，开关必须________。

（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1________（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？为什么？________。

上海协和双语高级中学高一物理测试题含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. （单选）如图所示，一物体自倾角为θ的固定斜面顶端沿水平方向抛出后落在斜面上。

物体与斜面接触时速度与水平方向的夹角φ满足（）A.tanφ=sinθB. tanφ=cosθC. tanφ=tanθD. tanφ=2tanθ参考答案：D2. 一正电荷仅在电场力作用下，从A点运动到B点，速度大小随时间变化的图象如图10所示．下列关于A、B两点电场强度E的大小和电势φ的高低的判断，正确的是()A．EA＞EB，φA＞φBB．EA＝EB，φA＝φBC．EA＜EB，φA＞φBD．EA＜EB，φA＜φB参考答案：B3. （多选题）电梯的顶部挂有一个弹簧秤，秤下端挂了一个重物，电梯匀速直线运动时，弹簧秤的示数为10N，在某时刻电梯中的人观察到弹簧秤的示数变为8N，g=10m/s2，关于电梯的运动，以下说法正确的是（）A．电梯可能向上加速运动，加速度大小为2m/s2B．电梯可能向下加速运动，加速度大小为2m/s2C．电梯可能向上减速运动，加速度大小为2m/s2D．电梯可能向下减速运动，加速度大小为2m/s2参考答案：BC【考点】牛顿运动定律的应用﹣超重和失重．【分析】弹簧秤的示数测量物体对弹簧称的拉力大小．电梯中的人观察到弹簧秤的示数变小了，物体所受的拉力小于重力，合力竖直向下，处于失重状态，可能加速度下降，也可能减速上升．根据牛顿第二定律求解加速度的大小．【解答】解：电梯中的人观察到弹簧秤的示数变小了，物体所受的拉力小于重力，合力竖直向下，处于失重状态，可能加速度下降，也可能减速上升．设电梯的加速度大小为a，根据牛顿第二定律得：mg﹣F=ma 代入解得a=2m/s2．故选BC4. （多选）一物体沿直线运动，初速度为6 m/s，经过10 s速度的大小变为20 m/s，则加速度大小可能是()A．0.8 m/s2 B．1.4 m/s2C．2.0 m/s2 D．2.6 m/s2参考答案：BD5. 历史上有些科学家曾把在相等位移内速度变化相等的单向直线运动称为“匀变速直线运动”（现称“另类匀变速直线运动”），“另类加速度”定义为A＝（vt－v0）/s，其中v0和vt分别表示某段位移s内的初速和末速．A＞0表示物体做加速运动，A＜0表示物体做减速运动．而现在物理学中加速度的定义式为a＝（vt－v0）/t，下列说法正确的是 ( )A若A不变，则a也不变 B若A＞0且保持不变，则a逐渐变大C若A不变，则物体在中间位置处的速度为（vt＋v0）/2D若A不变，则物体在中间位置处的速度为参考答案：BC二、填空题：本题共8小题，每小题2分，共计16分6. 为了节约用电、延长用电器的使用寿命，小红将两盏标有“220V 100W”的灯泡串连接在家庭电路中使用，此时若只有这两盏灯工作，则电路消耗的总功率为 W．为了安全用电，控制用电器的开关应接在上．参考答案：7. 质点做直线运动，其s-t关系如图所示，质点在0-20s内的平均速度大小为_________m/s，质点在_________时的瞬时速度等于它在6-20s内的平均速度。

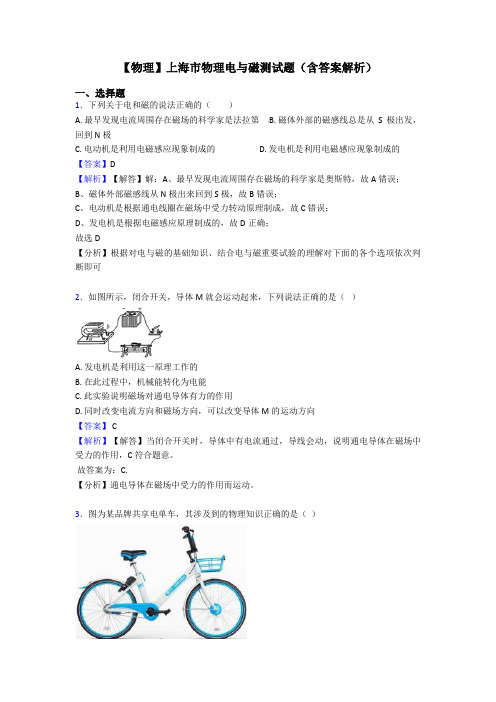

【物理】上海市物理电与磁测试题（含答案解析）一、选择题1．下列关于电和磁的说法正确的（）A. 最早发现电流周围存在磁场的科学家是法拉第B. 磁体外部的磁感线总是从S极出发，回到N极C. 电动机是利用电磁感应现象制成的D. 发电机是利用电磁感应现象制成的【答案】D【解析】【解答】解：A、最早发现电流周围存在磁场的科学家是奥斯特，故A错误；B、磁体外部磁感线从N极出来回到S极，故B错误；C、电动机是根据通电线圈在磁场中受力转动原理制成，故C错误；D、发电机是根据电磁感应原理制成的，故D正确；故选D【分析】根据对电与磁的基础知识、结合电与磁重要试验的理解对下面的各个选项依次判断即可2．如图所示，闭合开关，导体M就会运动起来，下列说法正确的是（）A. 发电机是利用这一原理工作的B. 在此过程中，机械能转化为电能C. 此实验说明磁场对通电导体有力的作用D. 同时改变电流方向和磁场方向，可以改变导体M的运动方向【答案】 C【解析】【解答】当闭合开关时，导体中有电流通过，导线会动，说明通电导体在磁场中受力的作用，C符合题意。

故答案为：C.【分析】通电导体在磁场中受力的作用而运动。

3．图为某品牌共享电单车，其涉及到的物理知识正确的是（）A. 没有网络传递信息，是无法实现手机扫二维码开锁的B. 车座成马鞍型，增大了人与车座的受力面积，压强增大C. 车胎上有凹凸不平的花纹，可以减小与地面的摩擦力D. 后轮上的电动机，利用电磁感应原理将电能转化为机械能【答案】 A【解析】【解答】A. 手机扫二维码开锁时，通过电磁波及网络传递信息，当服务器接收到付费后，才会开解，所以没有网络传递信息，是无法实现手机扫二维码开锁的，A符合题意；B. 车座成马鞍型，增大了人与车座的受力面积，减小压强，B不符合题意；C. 车胎上有凹凸不平的花纹，是用增大接触面粗糙程度的方法增大摩擦力，C不符合题意；D. 后轮上的电动机，利用通电导线在磁场受力的原理将电能转化为机械能，D不符合题意；故答案为：A。

上海民办协和双语学校物理电与磁（提升篇）（Word版含解析）一、三物理电与磁易错压轴题（难）1．小明学会了测小灯泡的功率后，在老师的启发下，进一步思考：电流一定时，小灯泡功率跟电阻有什么关系呢？于是他利用如图所示的电路，选用分别标有“1.5 V 0.25 A”“2.5 V 0.3 A”和“3.8 V 0.3 A”字样的小灯泡L1、L2、L3，测出它们在电流相同时的电阻和功率，来探究小灯泡功率与电阻的关系．(1)他将灯L1接入图甲电路，请你用笔画线代替导线，帮他将实物电路连接完整．______(2)闭合开关后，他调节滑动变阻器的滑片P，使通过灯L1的电流为0.2 A，再测出L1两端的电压，此时电压表示数如图乙所示，然后计算出此时灯L1的电阻为______Ω，实际功率是____ W．(3)换上灯L2，闭合开关，为保持电流为0.2 A不变，应将滑片P向________(选填“左”或“右”)端移动；再测出L2两端的电压，算出L2的电阻和功率．换上灯L3，做第三次实验，并将实验数据记录在下表中．(4)请根据实验数据，在图丙中作出小灯泡功率与电阻关系的图象．______(5)分析图象可得结论：在电流一定时，小灯泡的实际功率与电阻成________关系．(6)小波认为：为了控制实验条件，小明每次实验要换灯泡还要调节滑动变阻器，这样的操作不够简便．对此你可以如何改进？____．【答案】答案见解析 4 0.16 左答案见解析正比将L1、L2、L3串联在同一电路中，使电流不变【解析】【分析】【详解】(1)如图(2)电压表使用的0～3V，分度值为0.1V，电压为0.8V，电流为0.2A，所以L1电阻为R1=UI=0.840.2VA=Ω，实际功率P实=UI=0.16W；(3) 换上灯L2，电阻增大，总电阻增大，电路电流减小，电流表的示数将变小；要使电路电流增大到0.2A，要减小电路总电阻，滑动变阻器的滑片向左端移动；(4)(5)分析图像可知图线是一条过原点的直线，可知，电流一定时，功率和电阻成正比．（6）实验目的是小灯泡功率与电阻的关系，根据控制变量法，要保证电流不变，则可以将L1、L2、L3串联在同一电路中，分别测各自两端电压即可．【点睛】本题题干很长，给学生的心理压力很大，并且本题涉及到的知识点多，而且和数学联系起来，增大了试题的难度，并且用实验探究功率和电阻关系的题目比较少见，学生不熟悉，更增大了习题的难度．2．如图所示装置，闭合开关，用外力使导体棒ab水平向右运动，发现导体棒cd也随之运动．此装置中：（1）甲部分发生的是________现象，人们根据这一原理发明了________．（2）有一种“车窗爆破器”，陆续安装BRT公交车的窗玻璃上，其原理是：当爆破器中的线圈有电流通过时，爆破器中的“钨钢头”会产生一个瞬间的冲击力，上述过程产生的能量转化是电能转化为机械能，图中____（甲/乙）部分产生的能量转化，与这一过程是相同的．【答案】电磁感应发电机乙【解析】（1）如图甲，用外力使导体棒ab水平向右运动时，切割磁感线运动，产生了电流，所以甲部分发生的是电磁感应现象，人们根据这一原理发明了发电机，使电能的大量使用成为可能；（2）有一种“车窗爆破器”，陆续安装BRT公交车的窗玻璃上，其原理是：当爆破器中的线圈有电流通过时，爆破器中的“钨钢头”会产生一个瞬间的冲击力，上述过程产生的能量转化是电能转化为机械能；图中乙部分，电流通过导体时，受到磁场力的作用而运动，所以乙部分的能量转化与这一过程是相同的．人们利用这一原理发明的电动机，为人们生产活动提供动力．点睛：注意区分研究电磁感应和磁场对通电导线作用力的两个装置，从能的转化看，两者是相反的，即电磁感应现象中将机械能转化为电能，而磁场对通电导线的作用力，将电能转化为机械能．3．如图所示是老师设计的一个实验装置，用来探究“影响电磁铁磁性强弱因素”，它是由电源、滑动变阻器、开关、带铁芯的螺线管（线圈电阻忽略不计）和自制的针式刻度板组成，通过观察指针偏转角度的大小，来判断电磁铁磁性的强弱．用竹片削制的指针下方加装固定一物体E，导线 a 与接线柱 2 相连．（1）为了使指针在受磁场力的作用在能绕 O 点转动，需在 E 处加装铁块，加装物体后，为了确保指针能正确指示且具有一定的灵敏度，老师在 O 点转轴处涂抹润滑油，目的是_____，使指针转动更灵活．（2）按如图所示连接好电路，闭合开关，调节滑动变阻器滑片 P 到某一位置，记下此时指针偏转的角度，保持滑片 P 位置不变，导线 a 改为与接线柱 1 相连，可以探究电磁铁磁性强弱与_____的关系；保持接线方式不变，移动变阻器滑片 P，可以探究电磁铁磁性强弱与另外一个因素的关系．（3）当滑动变阻器的滑片 P 向左滑动时，指针偏转的角度将会______（选填“增大”或“减小”）．（4）细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转，只是偏转角度不同，该同学向老师提出能否让指针向左偏转，老师马上将一块小磁铁换装在如图 E 处，且让磁铁的右端为_____极，闭合开关后，同学们发现指针果然向左偏转．（5）你认为该装置中指针的偏转角度大小可能还与哪些因素有关？______（只写出一个即可）【答案】减小摩擦线圈匝数减小 N 铁芯大小【解析】【分析】（1）根据减小摩擦的方法解答；（2）根据1、2位置比较接入电路线圈匝数多少可知答案；（3）当滑动变阻器的滑片 P 向左滑动时，电阻变大，电流变小，磁场减弱；（4）首先判断电磁铁的N、S极，然后利用电磁铁与所放磁铁的磁极相互作用做出判断；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响．【详解】（1）在O点转轴处涂抹润滑油可以使接触面变光滑，从而减小了摩擦；（2）保持滑片P位置不变，忽略线圈电阻，则电流不变，导线a改为与接线柱1相连，增加了线圈匝数，因此可以探究电磁铁磁性强弱与线圈匝数的关系；保持接线方式不变，移动变阻器滑片P，改变电流大小，可以探究电磁铁磁性强弱与电流大小的关系．（3）当滑动变阻器的滑片P向左滑动时，接入电路电阻增大，电流减小，磁性减弱，所以指针偏转的角度将会减小；（4）由图中通电线圈电流流入方向，利用右手螺旋定则可以判断出通电线圈左端为N极，右端为S极，在E处放小磁铁让磁铁的右端为N极、左端为S极时，则通电线圈右端S极与小磁铁左端为S极就会相互排斥，指针就会向左偏转；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响；所以指针的偏转角度大小还与铁芯大小有关，也与竹片削制的指针质量有关．4．如图所示为某学习小组同学设计的研究电磁铁的实验电路图．(1)当闭合开关S时，小磁针将向________(选填“顺时针”或“逆时针”)方向转动．(2)要改变电磁铁线圈中的电流大小，可通过________________________来实现；要判断电磁铁磁性强弱，可观察__________________来确定．(3)下表是该组同学所做实验的记录：①比较实验1、2、3(或4、5、6)，可得出的结论是电磁铁的匝数一定时，通过电磁铁线圈中的电流________，磁性越强；②比较实验1和4(或“2和5”或“3和6”)，可得出的结论是电磁铁线圈中的电流一定时，线圈匝数越多，磁性________．(4)在与同学们交流讨论时，另一组的一个同学提出了一个问题：“当线圈中的电流和匝数一定时，电磁铁的磁性强弱会不会还与线圈内的铁芯大小有关？”①你对此的猜想：____________________________；②现有两根大小不同的铁芯，利用本题电路说出验证你猜想的方法：___________．【答案】顺时针调节滑动变阻器吸引铁钉的个数越大越强当线圈中的电流和匝数一定时，电磁铁的磁性强弱与线圈内的铁芯大小有关分别把两个相同的线圈串联接入电路中，插入不同大小的铁芯，观察吸引铁钉的个数，进行比较【解析】(1)开关闭合后，由安培定则可知螺线管上方为N极，故小磁针S极会向下转动，N极向上转动，小磁针顺时针转动；(2)实验时，移动滑动变阻器的滑片，改变连入电路中的电阻，从而改变电路中的电流大小；电磁铁磁性越强，吸引大头针的数目越多，要判断电磁铁磁性强弱，可观察吸引大头针的多少；(3)①比较实验中的1、2、3(或4、5、6)可以看出，在线圈的匝数相同时，当电流增加时，吸引铁钉的个数也增加，说明在线圈的匝数一定时，通过电磁铁的电流越大，电磁铁的磁性越强；②比较实验中的1和4(或2和5或3和6)可以得出通过电磁铁的电流相同时，线圈匝数50匝的吸引5枚铁钉，线圈匝数为100匝的吸引铁钉7枚，说明在通过电磁铁的电流相同时，线圈的匝数越多，电磁铁的磁性越强．(4)①电磁铁的磁性强弱可能跟铁芯大小有关．探究电磁铁磁性强弱跟铁芯大小关系时，控制电流和线圈匝数不变，改变铁芯大小．②验证方案：保证两次电路中的线圈匝数和电流相同，让两次插入的铁芯的大小不一样，看吸引的铁钉数目的多少，如果两次吸引的数目不一样，则说明磁性的强弱与铁芯的大小有关．故答案为(1)顺时针;(2)调节滑动变阻器，吸引大头针的多少;(3)①越大;②越强;(4)①当线圈中的电流和匝数一定时，电磁铁的磁性强弱可能与线圈内的铁芯大小有关；②分别把两个相同的线圈串联接入电路中，插入不同大小的铁芯，观察吸引铁钉的个数，进行比较．5．如图所示是小华实验小组探究电磁感应现象的实验装置．（1）保持ab棒不动，闭合电路，检流计的指针不动，说明这时导线中________（选填“有“或“无”）电流．（2）当αb棒水平运动时，可以观察到电流表指针发生偏转，如果它的偏转的方向向左，若将ab棒看成是一个电源，则________端为正极．（3）保持电路闭合，当ab棒向左运动和向右运动时，检流计的指针会向左和向右偏转，表明导线中的感应电流方向与________有关．（4）将U形磁铁反转对调磁极，闭合电路，当ab棒向左运动和向右运动时，检流计的指针会向右和向左偏转，表明导线中的感应电流方向与________有关．（5）实验中小华同学为了使检流计指针明显偏转，你认为他可能会采取哪些措施？（写出一条即可）________．【答案】无b切割磁感线运动方向磁场方向换用磁性更强的磁体【解析】【详解】（1）闭合电路，若保持ab棒不动，即不做切割磁感线运动，故电路中没有感应电流；（2）在正常情况下，电流表的指针向右偏，而在这里发现电流表的指针向左偏转，故表明与电流表正接线柱相连的是电源的负极；与电流表负接线柱相连的是电源的正极，故此时b端相当于电源的正极；（3）保持电路闭合，当ab棒向左运动和向右运动时，检流计的指针会向左和向右偏转，表明导线中的感应电流方向与切割磁感线运动方向有关；（4）将U形磁铁反转对调磁极，闭合电路，当ab棒向左运动和向右运动时，检流计的指针会向右和向左偏转，表明导线中的感应电流方向与磁场方向有关．（5）使检流计指针明显偏转，即使得电路中的电流增大，故可以换用磁性更强的磁体，也可以加快导体的运动速度等均可；6．迈克尔·法拉第（Michael Faraday，1791年9月22日～1867年8月25日），英国物理学家、化学家，也是著名的自学成才的科学家，出生于萨里郡纽因顿一个贫苦铁匠家庭，仅上过小学。

一、初二物理质量与密度实验易错压轴题（难）1．小明和小华想探究一角硬币是由什么金属制成的，决定利用实验室器材测量一角硬币材料的密度。

(1)小明选取了5枚相同的硬币，采用如图所示的方法测得硬币的直径为__________cm，再将5枚相同的一角硬币紧叠在一起用刻度尺测出总厚度，计算出硬币的总体积。

然后，用天平测出这5枚硬币的总质量m，最后根据密度公式mVρ=计算出硬币材料的密度，小明测得硬币的密度比真实值_______（选填“大”或“小”），简述理由_______________；(2)小华的测量步骤是：a．在圆柱形玻璃筒内加入适量的水，塑料碗漂浮在水面上，测出筒内水面的高度1h；b．将5枚相同的硬币放入塑料碗中，碗漂浮在水面上，测出筒内水面的高度2h；c．将5枚相同的硬币放入玻璃筒内的水中，碗漂浮在水面上，测出筒内水面的高度3h；①硬币密度的表达式为ρ=________________（已知水的密度为ρ水，用所测量的符号表示）；②若将测量步骤b和c对调（即将沾有水的硬币放入塑料碗中），测得硬币的密度为ρ'，则ρ'__________ρ（选填“大于”、“等于”或“小于”）。

【答案】1.95 小所测体积偏大2131--h hh hρ水等于【解析】【分析】【详解】(1)[1]从图中可以看到，0到7.80cm这段距离有4个直径，所以硬币的直径是7.80cm1.95cm4d==[2][3]因为硬币的表面凹凸不平，它们重叠时有空隙，则所测的体积会偏大，根据密度公式mVρ=可知，密度将会偏小。

(2)[4]由题意可知，只把塑料碗放进去时，碗受到的重力和浮力平衡，即11G F gVρ==碗浮水排当在塑料碗中加硬币后，可得到22GF gV ρ==碗和硬币浮水排两式相减可得()()212121----5G G F F g V V gS h h G ρρ====碗碗和硬币浮浮水水硬币排排那么一个硬币的质量是()21-5G S h h m gρ==硬币水硬币从题中条件还可以知道，1个硬币的体积是()31-5h h S V =硬币硬币密度是2131--m h h V h h ρρ==硬币硬币水硬币[5]先进行步骤c ，这时水面是h 3，硬币取出后，硬币上带有一部分水，玻璃筒内的水面会下降一点，小于h 1，带有水的硬币放在碗中时，这部分水的重力会让玻璃筒内的水面重新恢复为h 2，那么通过公式计算出的硬币质量是正确的；先进行步骤a ，再进行步骤c ，则通过公式计算出的硬币体积也是正确的；根据m Vρ=可知，测得硬币的密度'ρρ=。

【物理】电与磁单元检测（附答案）一、电与磁选择题1．对下列现象的描述不合理的是（）A.甲：奥斯特实验说明通电导体周围存在磁场B.乙：闭合开关后小磁针静止后会指向如图所示的位置C.丙：利用这个装置可以探究“电磁感应”现象D.丁：电流相同，电磁铁的磁性随线圈匝数增加而增强【答案】B【解析】【解答】解：A、甲：是著名的是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，选项正确，故不符合题意；B、乙：根据安培定则，可以判断螺线管的左端是N极，右端是S极，再根据磁极间相互作用，小磁针左端为S极，右端为N极，选项错误，故符合题意；C、丙：是通电导体在磁场中受力运动的实验，这一现象叫电磁感应现象，选项正确，故不符合题意；D、T:电流一定时，匝数越多，磁性越强，选项正确.故D不符合题意.故选B.【分析】（1）奥斯特实验第一个揭示了电和磁之间的联系，说明了电流周围存在磁场；（2）用右手握住螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极；（3）闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象；（4）电磁铁磁性强弱与线圈匝数有关．2．下面所做探究活动与得出结论相匹配的是（）A.活动：用铁屑探究磁体周围的磁场-结论：磁感线是真实存在的B.活动：观察惯性现象玲结论：一切物体都受到惯性力的作用C.活动：马德堡半球实验玲结论：大气压真实存在且很大D.活动：探究带电体间的相互作用玲结论：同种电荷相互吸引，异种电荷相互排斥【答案】C【解析】【解答】解：A、磁感线是理想化的物理模型，磁感线实际上并不存在，A不符合题意；B、惯性是物体的一种固有属性，它不是力，不能说受到惯性力的作用，B不符合题意；C、马德堡半球实验有力地证明了大气压的存在。

C符合题意；D、电荷间相互作用的规律是同种电荷相互排斥，异种电荷相互吸引；D不符合题意。

故答案为：C。

【分析】磁感线是研究磁场时假想的线，惯性是性质不是力，马德堡半球实验最早证明大气压的存在，电荷间的规律是同种电荷相互排斥，异种电荷相互吸引.3．如图所示的四个装置，关于它们的说法正确的是（）A.图a可用来演示电流的磁效应B.图b可用来演示电磁感应现象C.图c可用来演示磁场对电流的作用D.图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】C【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C符合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D不符合题意；故答案为：C。
