学习笔记-candence16.6-原理图部分

1 原理图笔记 (1)2 PCB笔记 (6)1 :原理图画完处理：1:检查连接性（眼睛看）2 重新编号，tool--->anotate3 DRC检查, tool---->Design rules check4 tools--->create netlist--->allegro(破解的不完全，有时候需要自己创建一个allgero文件夹。

2：PCB完成后处理事项：1 看连接线是否都铺完，tools->quick reqorts->unconnected pinsshape dynamic stateshape no netshape islandsDRC2 tools-->database check3 display-->state(保证全为绿色)4丝印层显示准备(把需要生成丝印的东西提取到丝印层):(显示stack-up（选pin/via/drc）/geometry(选outline/assemble_top/bottom/pin_number)/manufacturing(选autosilk_top/bottom))先把所有电气层关掉，stach-up-->所有etch关掉略去：5 生成丝印层---->manufacture-->silkscreen-->layer（选both）/elements(选both)/classes and subclasses(把那些东西提取出来放到丝印层，改package geometry和reference designator为silk 其余为none-->执行silkscreen6:提取之后，调整丝印信息，例如器件编号位置。

7 添加文字说明：add-->text-->manufacturing-->autosilk_top-->点击要添加文字的位置，输入文字就可以了8 设置钻孔文件数据参数——>manufacture-->nc-->nc parameters-->点击closed就自动把参数文件放置到设置好的目录下。

第一章 User Interface本章的主要内容介绍allegro 操作接口，透过本章学习可以对Allegro 的工作接口有了大致的了解，同时也能体验出Allegro PCB Layout 时的强大功能。

A. 程序的启动点选除了以上Allegro 主程序，我们还会常用到以下几个常用工具：• Padstack DesignerPadstack Designer 的作用是建立和修改Pad ，具体会在下面章节中讲到。

• DB doctorDB doctor 的作用有三个：1.板子Data-base 的检查2.板子Data-base 的修复3.更新板子上的DRC支持的文件种类为： .brd .mcm .mdd .psm .dra .pad and . sav databases.B. Cadence SPB ToolsPCB Designer 在 V16.5 分成2个基本等级，用户可以根据自己的需求购买不同等级的Tool 及搭配的option (Onlyfor Allegro)，主要功能差别见下表：在开启 Allegro 时，系统会先跳出如下图的对话框，让您选取要使用的软件等级。

123窗口中所列出的软件项目是依据系统所能选取的 License 功能來决定 以下也列出几个常用的Option 来介绍：PCB High-Speed option ：针对高速设计能提供更多的功能 Miniaturization option ：针对HDI 设计能提供更多的功能如果在使用过程中想更改产品，可以在点选下拉菜单File 项目下面的Change Edit ，就会出现如上图所示的对话框时，选择所需产品。

C. Allegro 常用档类型的介绍D. Allegro的目录结构Allegro的文件目录可以分为三部分：安装路径、工作路径和用户环境路径。

安装路径：系统默认的安装路径为：C:\Cadence\SPB_16.6，在安装时使用者可以根据自己随意更改安装路径。

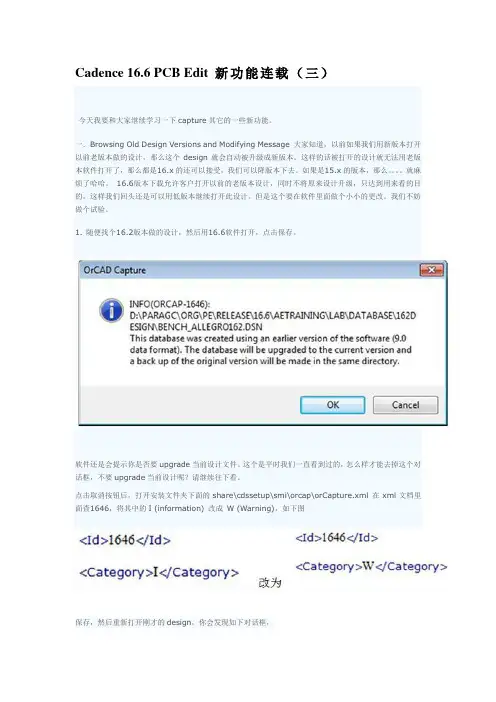

Cadence 16.6 PCB Edit 新功能连载（三）今天我要和大家继续学习一下capture其它的一些新功能。

一．Browsing Old Design Versions and Modifying Message 大家知道，以前如果我们用新版本打开以前老版本做的设计，那么这个design就会自动被升级成新版本。

这样的话被打开的设计就无法用老版本软件打开了，那么都是16.x的还可以接受，我们可以降版本下去。

如果是15.x的版本，那么。

就麻烦了哈哈。

16.6版本下载允许客户打开以前的老版本设计，同时不将原来设计升级，只达到用来看的目的。

这样我们回头还是可以用低版本继续打开此设计。

但是这个要在软件里面做个小小的更改。

我们不妨做个试验。

1. 随便找个16.2版本做的设计，然后用16.6软件打开，点击保存。

软件还是会提示你是否要upgrade当前设计文件。

这个是平时我们一直看到过的，怎么样才能去掉这个对话框，不要upgrade当前设计呢？请继续往下看。

点击取消按钮后，打开安装文件夹下面的share\cdssetup\smi\orcap\orCapture.xml 在xml文档里面查1646，将其中的I (information) 改成W (Warning)，如下图保存，然后重新打开刚才的design，你会发现如下对话框，这时候软件自动会在同一目录下产生一个老版本的备份文档，以便用旧版本打开。

二，Capture – Design SaveAs我们知道在平时我们做完设计后copy给别人用来查看，修改等是比较方便的，我们只需copy一个dsn 文件给对方即可。

对方打开后会自动产生project，同时设计里面的所有library在design cache里面也都有。

那么当我们的设计用用到很多等级的层次原理图的时候，将变得不再简单。

我们要copy母图，子图等，很容易忘掉相关文件而design不完整。

16.6的save as解决了这一问题。

Cadence软件学习：绘制原理图基本操作：1、 Place Part（P）：放置元件2、 Place wire（W）：连接相连的pin脚3、 Place Auto wire：自动连线4、 Place bus（B）：总线连接5、 Place junction（J）：交叉点连接，两条wire相交有两种连接关系：连或不连，加J为连6、Place bus entry（E）：可以理解为总线入口，有bus必有entry7、 Place net alias（N）：相当于wire，用于连接距离远的Pin 脚，仅限于同一page电气连接8、 Place power（F）：放置电源9、 Place ground（G）：放置地10、 Place off-page connector：类似alias，但alias仅用于同一页面，而off-page用于不同页面之间的电气连接11、Place no connect（X）：用于无电气连接的pin脚，不放会报错12、 Place text（T）：放置文本常用操作：1、按住Ctrl滚动鼠标滚轮放大缩小原理图（以鼠标指针为中心）；直接滚动鼠标滚轮上下移动；按住Shift滚动左右移动2、改变原理图尺寸大小：options->Schematic Page Properties->Page Size3、旋转器件：放置器件前直接按R可旋转，放置后选中按R旋转4、选中单个或者多个器件，按住Ctrl，鼠标左键在选择器件上按住拖动可复制所选器件5、连线时改变连线角度需先按shift键6、元件镜像：选定后V键（垂直）和H键（水平）7、鼠标右键选End mode结束当前操作8、连线时，终点如不是管脚脚，双击结束9、管脚之间不要直接相连，通过线连接以防出错（软件设置不允许连接的方法：Options/Preferences->Miscellaneous->Wire Drag 打钩去掉）10、总线命名规则：后期处理：1、浏览原理图：选中 .dsn , edit->browse可以浏览parts、nets等，主要检查是否有漏掉的信息，双击可以打开原理图并高亮显示所选内容2、元件替换和更新：右键需要修改的元件，选择Replace cache 或Update CacheReplace cache：用于替换Update Cache：用于更新1、 Cleanup Cache：右键Design Cache选择Cleanup Cache 用于检测Design Cache与原理图是否一致，并删除多余的内容2、移动：默认连线与移动元件一同移动，按住Alt 移动仅元件移动3、自动编号：右键.dsn 选Annotate 。

1、亲手操作教程内容2、OrCAD Capture CIS进行原理图设计3、Cadece PCB Editor 进行PCB布局布线4、光绘文件（Artwork）制作，如何生成Gerber文件OrCAD Capture CIS与OrCAD Capture的区别元件的管理非常方便一、原理图的创建、重命名、删除1、cadence原理图的创建第一种方法：首先先选中原理图文件，然后点击菜单栏上的Design--New Schematic Page输入原理图名称第二种方法：先选中原理图文件，然后右键单击，选择New Page输入原理图名称2、删除原理图文件第一种方法：首先选择你要删除的原理图文件，然后点击菜单栏上的Edit---Delete,点击Delete之后，就会弹出下面的对话框。

点击确定之后，原理图2就删除了。

第二种方法:首先选择你要删除的原理图文件，然后鼠标右键点击Delete，如下图所示弹出如下所示,点击确定，原理图即删除。

3、cadence原理图的重命名第一种方法：选择需要更改原理图文件名的文件，然后点击菜单栏中的Design---Rename在弹出的对话框中，输入名称，点击OK即可。

第二种方法：选择需要更改原理图文件名的文件，然后右键点击Rename弹出对话框，在弹出的对话框中，输入名称，点击OK即可。

二、原理图的放大、缩小方法一: 直接按下快捷---i /o方法二：选择需要放大、缩小的原理图，然后选择菜单栏上的View---Zoom----In 放大Out 缩小方法三：按住键盘上的CTRL键，鼠标上的滑轮，向前滑动，原理图放大；向后滑动，原理图缩小。

如果原理图放的很大，可以移动滚动条进行原理图的上下左右的滚动。

也可以利用快捷键进行滚动条的移动，按住CTRL+PAGEUP，原理图向左移动；按住CTRL+PAGEDOWN，原理图向右移动；按住PAGEUP，原理图向上移动；按住PAGEDOWN，原理图向下移动。

cadence学习笔记1--原理图的创建、查看等系列操作（持续更新）1、亲手操作教程内容2、OrCAD Capture CIS进行原理图设计3、Cadece PCB Editor 进行PCB布局布线4、光绘文件（Artwork）制作，如何生成Gerber文件OrCAD Capture CIS与OrCAD Capture的区别元件的管理非常方便一、原理图的创建、重命名、删除1、cadence原理图的创建第一种方法：首先先选中原理图文件，然后点击菜单栏上的Design--New Schematic Page输入原理图名称第二种方法：先选中原理图文件，然后右键单击，选择New Page输入原理图名称2、删除原理图文件第一种方法：首先选择你要删除的原理图文件，然后点击菜单栏上的Edit---Delete,点击Delete之后，就会弹出下面的对话框。

点击确定之后，原理图2就删除了。

第二种方法:首先选择你要删除的原理图文件，然后鼠标右键点击Delete，如下图所示弹出如下所示,点击确定，原理图即删除。

3、cadence原理图的重命名第一种方法：选择需要更改原理图文件名的文件，然后点击菜单栏中的Design---Rename在弹出的对话框中，输入名称，点击OK即可。

第二种方法：选择需要更改原理图文件名的文件，然后右键点击Rename弹出对话框，在弹出的对话框中，输入名称，点击OK即可。

二、原理图的放大、缩小方法一: 直接按下快捷---i /o方法二：选择需要放大、缩小的原理图，然后选择菜单栏上的View---Zoom----In 放大Out 缩小方法三：按住键盘上的CTRL键，鼠标上的滑轮，向前滑动，原理图放大；向后滑动，原理图缩小。

如果原理图放的很大，可以移动滚动条进行原理图的上下左右的滚动。

也可以利用快捷键进行滚动条的移动，按住CTRL+PAGEUP，原理图向左移动；按住CTRL+PAGEDOWN，原理图向右移动；按住PAGEUP，原理图向上移动；按住PAGEDOWN，原理图向下移动。

CADENCE学习笔记11后仿真布线完成后的仿真。

1在元件厂家网站所搜IBIS模型文件2打开Model Integrity,选择File-Open打开IBIS文件,经常出现如下非单调的错误，一般忽略。

Pulldown Minimum data is non-monotonic3在physical view，单击最顶部的元件-右键，选择IBIS to DML，实现IBIS到DML的转化，将.dml文件拷贝到PCB工程目录下4打开PCB SI，打开PCB文件，Analyze-PDN Analysis，一次执行以下四项：1）Identify DC Nets：给电源网络赋予电压值。

设置好之后点击Apply，再点击OK2）Cross section，设置板层结构3）DML manage Library：管理dml模型库，其中devices.dml和interconn.iml是默认的。

将新的模型库放在工程目录下，默认能够识别到。

4）model assignment仅设置用到的元件即可，用不到的不用指定模型。

Create model适用于阻容类，find model为元件指定dml模型，auto setup自动为元件添加系统默认的模型；单击REFDESPINS：不仅可以为元件指定模型，还可以对元件的每个引脚指定模型。

使用find model为元件或引脚指定dml模型5在约束管理器中选中一个net-右键-sigxplorer1）Analyze-preferences，设置switching frequency，Measurement Cycle指的是仿真几个信号周期；Switching Frequency指的是仿真方波的周期；Duty Cycle指的是占空比；Offset指的是偏移时间。

2）在sigxplorer窗口，可以看到NET的网络拓扑，其中的TL是微带线，阻值是特征阻抗，T1是T型连接点，该拓扑可以修改，单击走线可以删除走线，从元件引脚可以直接拖拉添加走线，可以添加元件等。

cadence学习笔记1__原理图打开Design Entry CIS或OrCAD Capture CIS组件，选择OrCAD Capture CIS（不要选择OrCAD Capture，因为少了一些东西），如果勾选了左下角的“Use as default”复选框，下次就不用选择了，如果要使用其他的部分，就在打开后点击File→Change Product，会弹出一个“Cadence Product Choices”窗口：元器件库File→New→Library新建一个库，如下图，显示了路径和默认库名library1.olb，右击选择Save As可以改变路径和库名，右击新建一个元件，可以选择New Part或者是New Part From Speadsheet，是两种不同的方式，先介绍New Part的操作。

右击选择New Part后，弹出下面的对话框，在Name中填入元件名，还可以指定PCB Footprint，下面Parts per Pkg表示这个元件有几部分，1表示普通的元件，如果元件是两部分组成的分裂元件就写2，这里先操作1，点击ok。

中间的虚线框是这个元件的区域，右边会有一个工具栏，画直线、方框、圆、曲线，也可以输入一些字符，或者点放置一组引脚，放置结束后鼠标右击选择End Mode或按键盘左上角Esc键使命令结束，放置一组引脚的时候，还可以设置引脚的类型，比如输入、输出、双向、电源等等，这个没有区分电源和地，电源和地都是power型的，现在输入下面的几个数字，线型都是默认的Passive，引脚间距Pin Spacing设为1，点击ok，放置好后成为下面的样子，有些部分不需要显示，双击空白处弹出一个属性对话框，虚框里面的数字是PinName，虚框外面的数字是PinNumber，如果可视属性改成False就不显示了。

如果想改变其中一个引脚的引脚名、引脚编号、引脚类型，选中该引脚，右击选择Edit Properties，或者双击该引脚，如下图：画直线的时候，这里默认是按照栅格点为最小单位的，可以改变这种限制，画出任意长度任意角度的线，在工具栏Options Grid Display中，不要勾选Pointer snap to grid就可以了，记得画完想要的任意直线后，再将这里勾选，这是一个好习惯，可以让画出的线更规则整齐。
