8681测试机操作规范

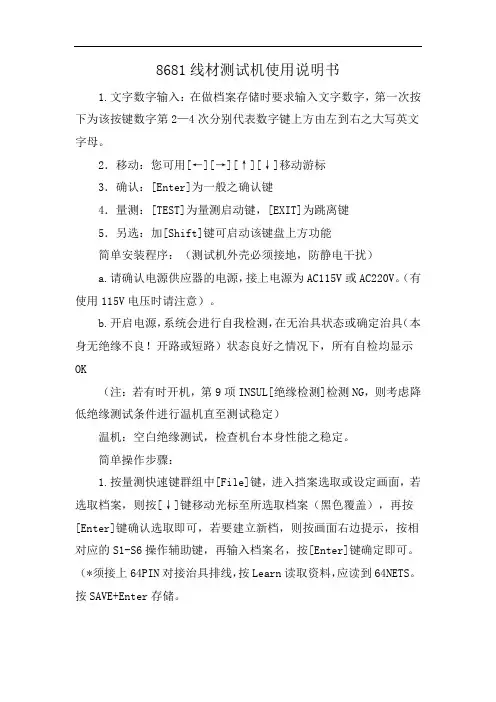

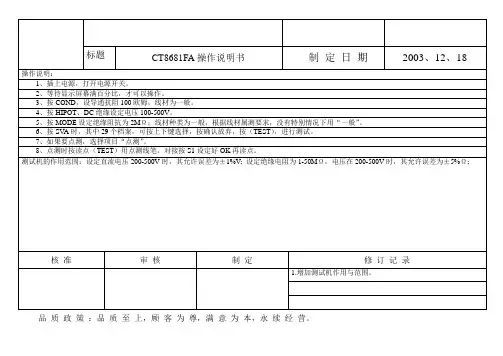

8681线材测试机使用说明书1.文字数字输入：在做档案存储时要求输入文字数字，第一次按下为该按键数字第2—4次分别代表数字键上方由左到右之大写英文字母。

2．移动：您可用[←][→][↑][↓]移动游标3．确认：[Enter]为一般之确认键4．量测：[TEST]为量测启动键，[EXIT]为跳离键5．另选：加[Shift]键可启动该键盘上方功能简单安装程序：（测试机外壳必须接地，防静电干扰）a.请确认电源供应器的电源，接上电源为AC115V或AC220V。

（有使用115V电压时请注意）。

b.开启电源，系统会进行自我检测，在无治具状态或确定治具（本身无绝缘不良！开路或短路）状态良好之情况下，所有自检均显示OK（注：若有时开机，第9项INSUL[绝缘检测]检测NG，则考虑降低绝缘测试条件进行温机直至测试稳定）温机：空白绝缘测试，检查机台本身性能之稳定。

简单操作步骤：1.按量测快速键群组中[File]键，进入挡案选取或设定画面，若选取档案，则按[↓]键移动光标至所选取档案（黑色覆盖），再按[Enter]键确认选取即可，若要建立新档，则按画面右边提示，按相对应的S1-S6操作辅助键，再输入档案名，按[Enter]键确定即可。

（*须接上64PIN对接治具排线，按Learn读取资料，应读到64NETS。

按SAVE+Enter存储。

2.按[Hipot]键，进入高压设定状态画面，设定电压，测试时间，测试规格（绝缘值）。

测试摸式只开[二分快速]，测试点数为128点。

接地点位无需设定按[SAVE]键+[Enter]，存档，（注：测试时间T可稍长0.1S~0.5S）3.按[MODEL]键，进行测试模式设定画面，测试启动方式连续，再设定连续测试时间隔，及连续测试次数，再按[测试项目]对应之软键S6键进入测试项目设定画面，按[↓]移动光标至（绝缘）项，按[项目选择]键对应之软件键S1确定，再按SAVE+Enter键存档。

（短断路表内显示EMPTY），再SAVE+Enter4.按Learn键空读资料。

品质政策：品质至上，顾客为尊，满意为本，永续经营。

志业电子有限公司文件编号WI11-18B 标题工序作业指导书制定日期2003.05.30 作业项目成型
操作说明：
1、打开已调好之机器电源和电热，将待成型之线材挂于吊线车上并推到机器左边，加好图面指定之塑胶料。

2、待温度达到设定值后，启动电机，把作业开关打到自动并试做1-2次空模，视工件大小调整各参数至OK。

3、拿吊线架上焊好端子之线材20-30条左右放于机台上，左手拿模条，右手将线材上之端子插进模条并推入模具内同时整平线材。

4、双手离开模具并按下胸前两个操作开关，即机器自动作业。

5、开模后取出产品，目视检查，将不良品隔离放置，重复3、4步进行下一步作业。

注意事项：a、自主检查中发现有毛边、少胶、缩水、起泡等不良现象应立即停机报告组长或技术员。

b、作业时手不可放于机器活动区内。

c、成型参考值：总压：70-90KG/CM、一次压：30-50KG/CM、二次压：25-30KG/CM；
温度参考值：上节：150-160℃；中节：165-175℃；下节：175-185℃
d、水口料成型参考值：压力以上述为准；温度为上节140-160℃；中节：145-165℃；下节：150-175℃
e、原料配水口料成型外模比例为70:30即原料为70%；水口料为30%。

成型内模水口料则可直接作业。

核准审核制定修订记录
1.增加原料配水口料比例,水口料成型参数.
品质政策：品质至上，顾客为尊，满意为本，永续经营。

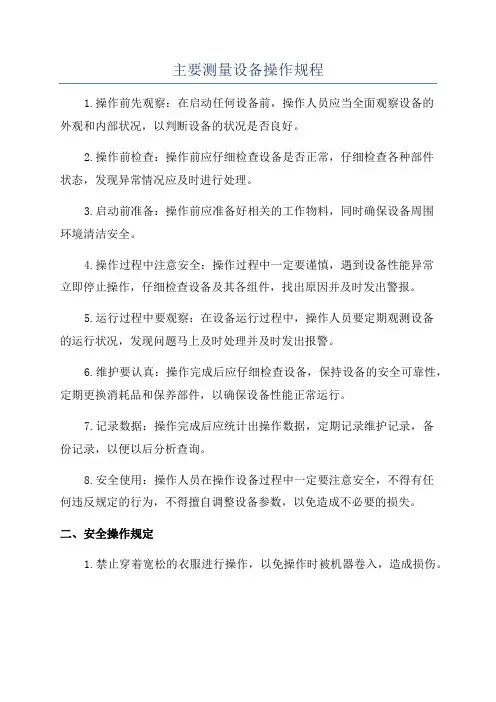

主要测量设备操作规程
1.操作前先观察：在启动任何设备前，操作人员应当全面观察设备的
外观和内部状况，以判断设备的状况是否良好。

2.操作前检查：操作前应仔细检查设备是否正常，仔细检查各种部件
状态，发现异常情况应及时进行处理。

3.启动前准备：操作前应准备好相关的工作物料，同时确保设备周围
环境清洁安全。

4.操作过程中注意安全：操作过程中一定要谨慎，遇到设备性能异常
立即停止操作，仔细检查设备及其各组件，找出原因并及时发出警报。

5.运行过程中要观察：在设备运行过程中，操作人员要定期观测设备
的运行状况，发现问题马上及时处理并及时发出报警。

6.维护要认真：操作完成后应仔细检查设备，保持设备的安全可靠性，定期更换消耗品和保养部件，以确保设备性能正常运行。

7.记录数据：操作完成后应统计出操作数据，定期记录维护记录，备
份记录，以便以后分析查询。

8.安全使用：操作人员在操作设备过程中一定要注意安全，不得有任
何违反规定的行为，不得擅自调整设备参数，以免造成不必要的损失。

二、安全操作规定
1.禁止穿着宽松的衣服进行操作，以免操作时被机器卷入，造成损伤。

8、机台上严禁随意摆放工具及与工作无关的其它物品。
9、测试完毕后将测试系统退出关
4、严格按设备工艺操作规程操作，双键操作，严禁单键操作。
5、测试时如已按动下压开关，手不可伸入治具内以免轧伤。
6、电测中自检不能通过或测试时一连多次出现问题，或其他异常，需要及时向当班责任人反应，立即停机并做临时警示标识。
7、在用表笔找点时，必须使用防压柱顶住上模盘，小心机器突然坠下轧伤手臂及头颅。（每台机器需各备一木块，防压）

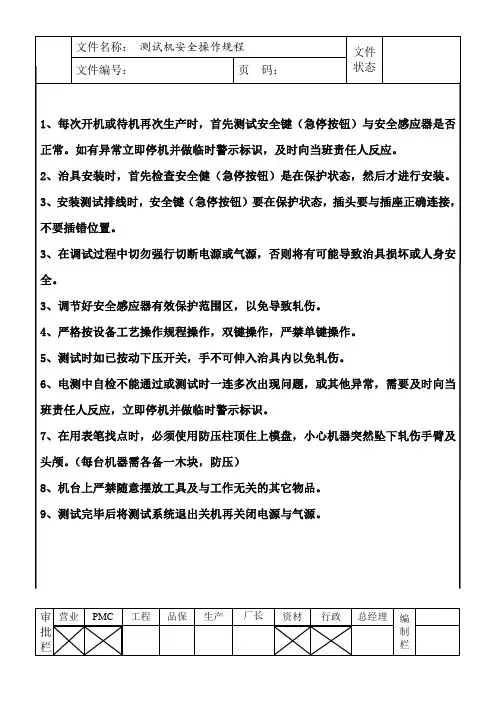

1、每次开机或待机再次生产时，首先测试安全键（急停按钮）与安全感应器是否正常。如有异常立即停机并做临时警示标识，及时向当班责任人反应。
2、治具安装时，首先检查安全健（急停按钮）是在保护状态，然后才进行安装。
3、安装测试排线时，安全键（急停按钮）要在保护状态，插头要与插座正确连接，不要插错位置。
3、在调试过程中切勿强行切断电源或气源，否则将有可能导致治具损坏或人身安全。

1 OF 4总页数
核准审核□人力资源科□总务科□信息科□生控科□管理部□品保部□资财科实验室
□采购科□产品工程部修订日期
变更编号
变 更 内 容
日 期:
页 次:版本/次20090408
机操作指导书
会 签 记 录
□模具工程部□模具制造部会 签 意 见
会签单位会签姓名
修 订 记 录
□制造部□物流部□营业部□财务部□体系办
制定集团体系办制作单位发 行 章
2 OF 4日 期:
页 次:20090408
机操作指导书
一、目的：使操作员能熟练掌握仪器的使用操作步骤；二、适用范围：
2.1 线材综合测试机，设备型号：CT-8681.2.2 适用于本公司相关型号的仪器。

2.3 生产厂商：益和三、定义： 略四、职责：
4.1 操作员：仪器之使用与日常保养， 仪器之测试与管理。

五、作业内容：
5.1 注意事项：
5.1.1 不能用高温度东西接触LCD屏，被损坏不能正常显示操作流程。

5.1.2 测试前注意检查连接器与排线的焊接是否正常连接。

5.1.3 轻拿轻放。

5.2 操作步骤：
5.2.1 开机前检查：
5.2.1.1 各处电源连接是否完好。

5.2.1.2 各量测附件是否齐全。

控制键
信息窗
电源开关
线头接口
3 OF 4日 期:
页 次:20090408
机操作指导书
4 OF 4日 期:
页 次:20090408
机操作指导书。

CHAPTER II 功能设定与分析模式 ………………………………………………………… 12
II.1 系统主功能(FUNCTION)…………………………………………………………………… 12 II.1.A 系统自我测试………………………………………………………………………………… 12 II.1.B 记忆体配置表………………………………………………………………………………… 13 II.1.C 设定系统时间………………………………………………………………………………… 14 II.1.D 更改系统密码………………………………………………………………………………… 14 II.1.E 设定萤幕明暗………………………………………………………………………………… 15 II.1.F 内部阻抗归零………………………………………………………………………………… 16 II.1.G 直流高压校正………………………………………………………………………………… 17 II.1.H 寻找输出点位(PIN SEARCH) ……………………………………………………………… 18 II.2 系统设定(SETUP) ………………………………………………………………………… 18 II.2.A 机台编号………………………………………………………………………………………19 II.2.B 按键声音……………………………………………………………………………………… 19 II.2.C 按键操作………………………………………………………………………………………19 II.2.D 测试警报……………………………………………………………………………………… 20 II.2.E 显示及列印测试资料………………………………………………………………………… 21 II.2.F 自动列印测试资料…………………………………………………………………………… 21 II.2.G 统计测试结果………………………………………………………………………………… 21 II.2.H 开机自我测试………………………………………………………………………………… 21 II.2.I 连续错误警报声……………………………………………………………………………… 21

线材测试机基本操作说明（测试人员培训资料）一．测试的作用：将产品中的电性不合格品，用通过测试的方法将其挑选出来，以达到控制不合格品，避免流入下一工序及流入客户端，确保产品品质。

二．测试机型号：目前公司测试机的型号为益和8681及8683型。

三．测试注意事项：1．测试机使用电源为AC 220V，为确保机器的稳定性，请连接地线。

2．测试治具线制作要求为：a．不论产品本身是否有跳线，治具线永远是一对一，不存在跳线。

b．治具线愈短愈好，c．测试治具本身不可有短路，断路等不良现象，在使用前务必进行确认是否合格。

d．为确保测试资料的准确度，测试治具焊接要求为满PIN。

e．测试治具的作用次数有一定的要求，时间用长了后，因治具磨损会影起接触不良，此时就要检查与考虑更换治具了。

f．连接测试机接口的测试治具一般使用之材料：1．XH端子与插头、拓邦2.54端子与插头等（间距为2.5mm规格）。

2．间距为2.54不同PIN位的IDC及牛角头。

3．用来输入资料之产品必须是标准样品（即经过相关人员确认合格的产品），不可随便在生产线上拿取。

4．输入之测试资料接点必须与作业指导书或工程图纸接点相符合。

5．合格品与不合格品必须严格区分与标示，为避免混乱，请存放于指定位置。

6．所有测试参数设定必须符合工程图纸或作业指导书要求。

7．测试机使用了一段时间后，要对测试机内部及外接治具板进行清洁刷洗，避免因灰尘所影起的绝缘不良；如因天气潮湿造成测试机本身绝缘，可用热风枪对测试治具及测试转接头进行除湿。

四．各功能健操作说明：1．读线健（READ）：读取资料使用。

2．上下箭头健：资料查找与设定参数选择。

3．导通健（COND）：设定导通阻抗值。

4．绝缘健：设定绝缘阻抗值。

5．退出健（EXIT）：脱离某种设置状态或系统参数重新设定。

6．音量健：设定测试音量大小。

7．标准参数（MODE）：标准参数设置。

8．测试键（TEST）：当测试参数设置好后，按此键进行测试。

選取檔案，則按（↓）鍵移動光標至所選取檔案，（黑色覆蓋），再按 Enter 鍵確
認選取即可。若要建立新檔，則按畫面右邊提示，按相對應的 操作輔助鍵（S1～S6）
，再輸入檔案台，按 Enter 鍵確認即可。
2.按 Hipot 鍵進入高壓設定狀態畫面，設定電壓、測試時間、測試規格（絕緣值）、
測試模式只開“兩分快速”，測試點數為 128 點，接地點位無需設定；按 Save 鍵
＜注：單邊待測線材很短時，要求外接測試測具越短越好。＞
4.點測
操作步驟
a.按 File 鍵建檔。
b.設定
Con d
、 Hipot 測試條件。
c.在 Model 鍵中進入測試模式設定畫面，線材種類設定為｛點測｝按下 Learn 鍵
LCD 顯示如下：
***** 本文件之制作權及營業機密屬立訊公司,非經本公司允許不得翻印 *****
主題:
文件編號
立訊電子廠
CT-8681
制定日期 2003-12-10
測試儀操作說明 頁次 3/9 版次 A
（注：若有時開機，第 項 INSVL＜絕緣檢測＞檢測 NG，則考慮降低絕緣測試條件進 行溫機直至測試穩定）。
＜五＞溫機：空機絕緣測試，檢查機台本身性能之穩定性。
簡單操作步驟：1.按量測快速鍵群組中 File 鍵，進入檔案選取或設定畫面，若
BS( ) 方向鍵 Exit
倒退鍵
用於游標之移動，包含(←)﹑（↑）﹑（→）﹑（↓）、 （PgUP）、(PgDn)以方便資料編輯 使系統跳離目前狀態並回到前一狀態
Enter
確認鍵
TEST
開始量測鍵
操作輔助鍵（S1～S6）
S1～S6 位於 LCD 右側，作為輔助操作/設定用

[TEST] 综合测试
导通设定 高压DC设定 R设定 C设定 Diode设定 O/S设定
测试 是/否
测试 是/否
测试 是/否
测试 是/否
测试 是/否
测试 是/否
P9
CT-8681 使用手冊
安装

安装程序
(a) 请确认电源供应器的电源，接上电压源为 AC115V 或 230V
(b) 依照使用需要，接上转接头与待测线材(Cable)
利用 EditKey。第一次按下为数字，第 2~4 次分别代表数字键上方
由左至右之大写英文字母，举例说明如下：
按键名称 按下次数
LCD 显示
1
1
1
Æ
1
1
1
2
1A
Æ
1
1A
1 移动
3
1AB
您可用[←][↑][→][↓]移动光标
确认
[Enter]为一般之确认键
量测/跳离 [TEST]为量测激活键，[Exit]为跳离键
另选
加按[Shift]键可激活该键上方功能
P6
CHAPTER I 一般說明
各部位名称
I.1.A 前面板(请参考下图)
(1)
(2) (3)
(4)
(5)
(6)
(7) (8)
MICROTEST
CT-8681
PASS
ABC DEF GHI
1
2
3
FAIL
JKL MNO PQR
4
5
6
ST
UV
WX
7
8
9
-/
A01
C64
D01
D64
A64

1
CT-8681操作说明
2
一. 机台外观的认识
A. 显示部分 B. 按键操作部分 C. 信号输出部分
3
前面板
A.显示部分
B.按键操作部分
4
后面板
C.信号输出部分
5
二. 机台内部组织结构的认识
A. CPU板 C板 B. 量测板 S板 C. 高压板 HV板 D. IO板 R板
实物图片
6
A. CPU板 B. 量测板 C. 高压板 D. IO板
17
B3. 单边模式 测试模式设为:单边
读取线材单边电容量
建立新档
B档案
Learn
存档Save
设定单边灵敏度
TEST
OK
Mode
Save
测试项目
高压設定 Hipot
选测
C. 点测试模式
18
首先，将待测物单头 插入A槽
19
C1. 点位的学习
20
C2. 点测试模式
将测试模式设为:点测
用表笔逐个点触待测物尾端
7
图示：
下达命令给量测板
CPU板
量测板 运算出结果并通过 CPU板显示出來
当需要测试DC/AC 高压时产生高压
高压板
IO板
8
三. 测试产品的方式
A.一般模式 B. 单边模式 C. 点测试模式
9
A. 一般模式
首先，将待测物兩端分別分別插入A、B槽
10
A1. 导通阻抗的设定
11
A2. 高压设定
建立新档 EFG档案
Learn
存档Save
TEST
OK
Mode
Save
测试项目
高压设定 Hipot

P2
目錄
II.2.J 测试档案……………………………………………………………………………………… 21 II.3 列印功能选单(PRINT)……………………………………………………………………… 22 II.4 学习断短路设定(LEARN) ………………………………………………………………… 22 II.5 查看统计资料(STATISTIC) ………………………………………………………………… 26
CHAPTER III 综合测试模式………………………………………………………………… 27
III.1 测试条件设定………………………………………………………………………………… 27 III.1.A 断短路表(OPEN/SHORT) ………………………………………………………………… 27 III.1.B 导通阻抗测试编辑(CONDUCTANCE)…………………………………………………… 28 III.1.C 电阻设定编辑(RESISTANCE) …………………………………………………………… 29 III.1.D 电容设定编辑(CAPACITANCE)………………………………………………………… 31 III.1.E 高压设定编辑(HIPOT) …………………………………………………………………… 33 III.1.F 二极体编辑(DIODE) ……………………………………………………………………… 35 III.1.G 测试模式设定(MODE) …………………………………………………………………… 37 III.2 综合测试实作……………………………………………………………………………… 40 III.2.A 即时测试…………………………………………………………………………………… 40 III.2.B 已存测试(EXISTED TEST) ………………………………………………………………… 40 III.3 档案管理(FILE) …………………………………………………………………………… 41 III.3.A 选取档案……………………………………………………………………………………… 41 III.3.B 循序设定……………………………………………………………………………………… 42 III.3.C 建立新档……………………………………………………………………………………… 47

2011-10-5
15
(二) 综合测试实作
⑴ 实时测试 将已储存在主存储器内之测试条件设定为测试之条件,实时 监控对待测物进行测试,是常用的测试方法. 其基本操作步骤如下: ① ② ③ ④ ⑤ ⑥
2011-10-5
首先检查测试条件设定是否正确; 按下[Mode]键显示测试模式设定画面; 检查并确认测试模式设定是否正确,并依需要可加以更改; 确认无误后,按下[EXIT]键跳离,返回主画面; 按下[TEST]键后即可开始测试; 测试完毕或需中断测试时,按[EXIT]键跳离.
2011-10-5
主要功能 档案管理设定 储存测试设定数据文件设定 断/短路学习 列示测试统计资料 测试模式设定 断/短路表显示 导通阻抗测试编辑 电阻设定编辑 电容设定编辑 高压设定编辑 二极管设定编辑
5
控 制 按 键 (EditKey) 群 组 按键名 文数字键 [←] 方向键 [Exit] [Enter] [Test] [Reset] 主要功能 用以输入文数字,包含0～1,A ～ Z, . / 退格键 用于光标移动,包含[←] [→] [ ↑ ] [ ↓ ] 使系统跳离目前状态并回到前一状态 确认键 开始量测键 系统重置键,相当于暖开机 操 作 辅 助 键 (SotfKey) 群 组 [S1] ～ [S6]
2011-10-5 19
⑷ 档案排序 可依需要快速的对已存有之档案作排序动作. 其基本操作步骤如下: ① 按下[File]键; ② 按下S6[档案排序]即可进行档案排序的动作,共五个选择; ■ 依文件名称由大至小排列 ■ 依文件名称由小至大排列 ■ 依储存顺序由小至大排列 ■ 依档案日期由大至小排列 ■ 依档案日期由小至大排列 ⑸ 档案储存 将在主存储器内之资料储存于永久内存,以方便其它用途. 其基本操作步骤如下: ① 检查测试条件设定是否正确;

移动 确认 量测 跳离 另选
2019/4/25
2
二.功能方块
主 画 面 按键名 [Func] 主要功能 功能设定
[Setup]
[Stat] [Print] [Test] [File] [Save] [Mode] [Cond] [Hipot] [R] [C]
系统设定
统计资料 打印设定 综合测试 档案管理 档案储存 测试模式设定 导通设定 高压DC设定 电容量设定 电感设定
档案管理设定
储存测试设定数据文件设定 断/短路学习 列示测试统计资料 测试模式设定 断/短路表显示 导通阻抗测试编辑
[R]
[C] [Hipot] Diode ([Shift]+[R])
2019/4/25
电阻设定编辑
电容设定编辑 高压设定编辑 二极管设定编辑
5
控 制 按 键 (EditKey) 群 组 按键名 文数字键 [←] 方向键 [Exit] [Enter] [Test] [Reset] 主要功能 用以输入文数字,包含0～1,A ～ Z, . / 退格键 用于光标移动,包含[←] [→] [ ↑ ] [ ↓ ] 使系统跳离目前状态并回到前一状态 确认键 开始量测键 系统重置键,相当于暖开机 操 作 辅 助 键 (SotfKey) 群 组 [S1] ～ [S6]
2019/4/25
8
系
功能选单 [1] 机台编号 [2] 按键声音 [3] 按键操作 [4] 测试警报 [5] 显示及列印测试资料 [6] 自动打印测试资料 [7] 统计测试结果 [8] 开机自我测试 [9] 连续错误警报声 [10] 测试档案
2019/4/25
统
设
定 ( 一)
功能说明 单机使用时无作用 依需要开启/关闭按键的声音,默认值 [全部有声] 提供按键保护,默认值 [开放] 提供测试结果之警讯,共三个选项 设定测试统计资料显示及打印型式,共三个选项 切换系统是否进入自动打印测试资料模式 切换系统是否进入统计模式,默认值 [否] 切换系统是否进入开机自我测试模式,默认值 [是] 测试发生错误时,出现连续错误警报声响 共三个选项,默认值 [自动判别]

软件无线电-解调模块（高速 AD、 和软件无线电调制模块构成基于软件调制解调的通信系统。
15 COSTAS 环载波同步、FIR 滤波、位 能基于软件无线电模块实现下列完整的通信过程：模拟信号——
同步、再生）
信源编码 64Kb/s——DSP（或 FPGA）调制——平台间传输——
DSP（或 FPGA）解调——信源译码——终端。
第六部分 二次开发实验 实验 1 M 序列产生实验 实验 2 PCM 时序控制实验 实验 3 CMI 编译码实现实验 实验 4 绝对/相对码转换实验 实验 5 FSK 系统建模与设计（VHDL）实验 实验 6 信道编译码开发实验 实验 7 PC 机数据、PSK 传输系统实验 实验 8 PC 机数据、FSK 传输系统实验 实验 9 码型变换、基带编码开发实验 实验 10 基于 DSP 的各种调制开发实验 实验 11 基于 FPGA 的各种调制开发实验 实验 12 基于 FPGA 的帧同步开发实验 实验 13 基于 FPGA 的位同步开发实验 实验 14 基于 FPGA 的 DDS 与载波开发实验 实验 15 通信综合系统开发实验（信源——PCM 编码——复接——HDB3 编译码——调制—— 传输——解调——同步（位、帧）、解复——PCM 译码——终端）
10 BPSK(DPSK、QPSK)解调模块
完成 BPSK、DPSK、QPSK 解调实验
11 噪声模块
提供白噪声
复接/解复接、同步提取模块 12
完成多种数据的时分复接解复接、码分复接解复接、位同步帧同 步、信号再生实验
基带同步与纠错译码模块 13
完成频带解调输出数据同步，卷积、汉明、交织、循环纠错译码 实验
同轴电缆 光纤通信
1310nm、1550nm 一体化光端机，此部分选配

1.5.4按测试机面板上”enter”或”save”键将所选取的测试参数存档.
1.6以上各参数设定符合要求后,方可按测试机面板上”test”键测试.
1.7测试机”嘟”的声音为测试OK,同时测试机面板上绿灯亮,测式机LCD显示”PASS”字样.测试NG则FALL红灯亮,同时LCD面板显示不良原因:
OPEN-----断线SHORT-----短路M.W----错极XINSU-----绝
文件类别
CT-8681测试机
操作规范
文件编号
版本版次
页次
操作规范
1.0
1/1
1.操作步骤:
1.1插好220V电源.插上所有治具连接线.
1.2打开测试机POWER电源开关.测试机会进行系统自我测试功能测试机,
LCD显示各测试项目为OK状态.
1.3导通测试机Βιβλιοθήκη .2项为OK状态才可进行下一步骤作业.
1.4将需要测试的产品放好在测试治具上,.按相对应工程图接点,按面版上
缘阻坑不良XCOND-----导通阻坑不良
二.注意事项:
2.1测试OK后良品流入下一工站,不良品须及时标示并隔离红色不良品筐.
2.2电测不良品放置红色胶框中,并填写好不良原因.
2.3如果绝缘项显示XINSU——LOW TIMITED或ARCING，即以不良处理
2.3测试完,先按”exit”键退出,再关测试机POWER电源键,然后切断电源
“Learn”键读取相对应接点.要仔细核对相对应接点是否与产品实物
点位相同.（可利用测试机找点功能进行确认或先用万用表进行确认）
1.5读取确认OK后:
1.5.1按测试机面板上”mode”键,再按选取须测试项目..
1.5.2按测试机面板上”hipot”键,再按选取/输入绝缘测试参数.

A:建立新档案[FILE]
按下"FILE"键,建立新档
按下在"建立新档"右侧对应的S2按键
b2：按下"S6"键,进行测试项目设定.
(设定项目与测试结果对应)
：将一根良品成品插入测试治具，然后按下[Learn]键就会读出当前成品的配线点位图。

若读出的点位与
E：设置[Hipot]项：
根据成品点位设定,选择一个与点所有对地:其它点做一组对接地点位打高压(测试不够精确
将成品插入测试治具,进行测试.当HIPOT指示灯亮红灯时,手不要接触与治具连接的裸露在外的导体,以免被触电.(当设定了测试耐压项目时)。
