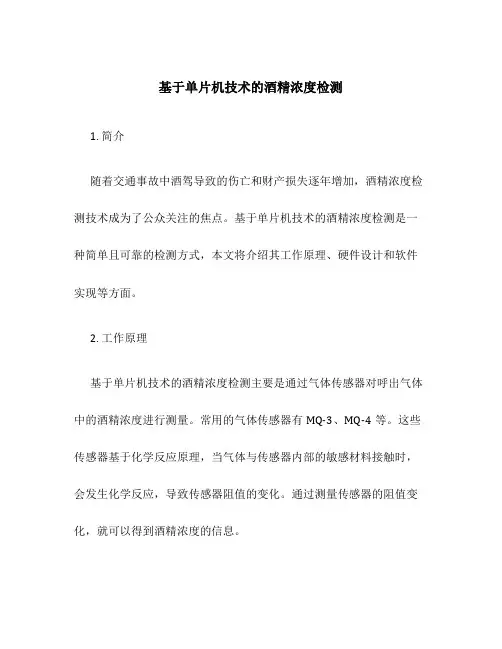

基于单片机技术的酒精浓度检测1. 简介随着交通事故中酒驾导致的伤亡和财产损失逐年增加,酒精浓度检测技术成为了公众关注的焦点。
基于单片机技术的酒精浓度检测是一种简单且可靠的检测方式,本文将介绍其工作原理、硬件设计和软件实现等方面。
2. 工作原理基于单片机技术的酒精浓度检测主要是通过气体传感器对呼出气体中的酒精浓度进行测量。
常用的气体传感器有MQ-3、MQ-4等。
这些传感器基于化学反应原理,当气体与传感器内部的敏感材料接触时,会发生化学反应,导致传感器阻值的变化。
通过测量传感器的阻值变化,就可以得到酒精浓度的信息。
3. 硬件设计基于单片机技术的酒精浓度检测的硬件主要包括单片机模块、气体传感器模块和显示模块。
其中,单片机模块负责读取传感器的阻值,并进行数据处理和显示;气体传感器模块负责检测呼出气体中的酒精浓度;显示模块用于展示酒精浓度信息。
在硬件设计中,需要注意单片机和传感器的接口连接及信号调理,以保证数据的准确性。
另外,还要考虑供电电源的设计,以保证系统的稳定运行。
4. 软件实现基于单片机技术的酒精浓度检测的软件主要包括以下几个方面:4.1 单片机程序设计单片机程序设计主要包括传感器数据读取、数据处理和显示等功能。
通过程序设计,可以实时读取传感器的阻值,并根据阻值的变化计算出酒精浓度。
同时,还需要设计显示功能,将测得的酒精浓度信息显示在液晶屏上。
4.2 数据处理算法在酒精浓度检测中,需要对传感器读取到的数据进行处理,以得到准确的浓度信息。
常见的处理算法有加权平均法、滑动窗口法等。
这些算法可以对传感器测量的数据进行滤波和平滑处理,提高系统的稳定性。
4.3 界面设计界面设计是基于单片机技术的酒精浓度检测中的重要部分。
通过友好的界面设计,用户可以清楚地看到测得的酒精浓度值。
可以采用液晶显示屏或者LED灯等方式来实现界面的设计。
5. 应用场景基于单片机技术的酒精浓度检测广泛应用于交通领域。
例如,在汽车驾驶中,驾驶员可以通过这种酒精浓度检测装置来检测自身是否饮酒后驾驶。

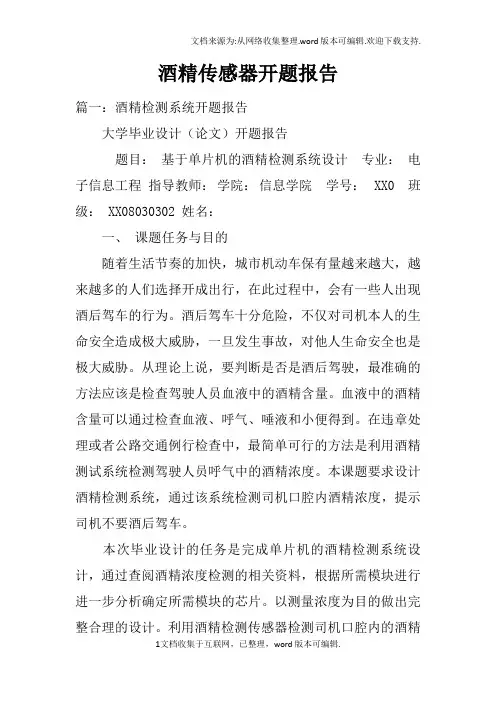

酒精传感器开题报告篇一:酒精检测系统开题报告大学毕业设计(论文)开题报告题目:基于单片机的酒精检测系统设计专业:电子信息工程指导教师:学院:信息学院学号: XX0 班级: XX08030302 姓名:一、课题任务与目的随着生活节奏的加快,城市机动车保有量越来越大,越来越多的人们选择开成出行,在此过程中,会有一些人出现酒后驾车的行为。
酒后驾车十分危险,不仅对司机本人的生命安全造成极大威胁,一旦发生事故,对他人生命安全也是极大威胁。
从理论上说,要判断是否是酒后驾驶,最准确的方法应该是检查驾驶人员血液中的酒精含量。
血液中的酒精含量可以通过检查血液、呼气、唾液和小便得到。
在违章处理或者公路交通例行检查中,最简单可行的方法是利用酒精测试系统检测驾驶人员呼气中的酒精浓度。
本课题要求设计酒精检测系统,通过该系统检测司机口腔内酒精浓度,提示司机不要酒后驾车。
本次毕业设计的任务是完成单片机的酒精检测系统设计,通过查阅酒精浓度检测的相关资料,根据所需模块进行进一步分析确定所需模块的芯片。
以测量浓度为目的做出完整合理的设计。
利用酒精检测传感器检测司机口腔内的酒精浓度,并通过显示器显示检测数值与当前时间。
通过键盘设定酒精浓度报警数值,当检测的酒精浓度数值超过正常范围时发出报警信号,并且能够语音报出检测数值。
二、调研资料情况通过调研单片机方面的资料,认识到使用单片机来检测酒精气体有以下优点:数据采集系统以单片机为控制核心,外围电路带有LED显示以及键盘响应电路,无需要其他计算机,用户就可以与之进行交互工作,完成数据采集、存储、计算、分析等。
)系统具有低功耗、小型化、高性价比等特点。
软件系统采用汇编语言,在兼顾实时性处理的同时也很方便地进行数据处理。
测量精度高、响应时间快,能检测到ppm级的酒精气体浓度。
单片机还在工商、金融、科研、教育、国防航空航天等领域都有着十分广泛的用途。
在我国推广使用单片机,具有特别重要的意义。
它将有助于我国各行各业的技术改造和产品的更新换代。

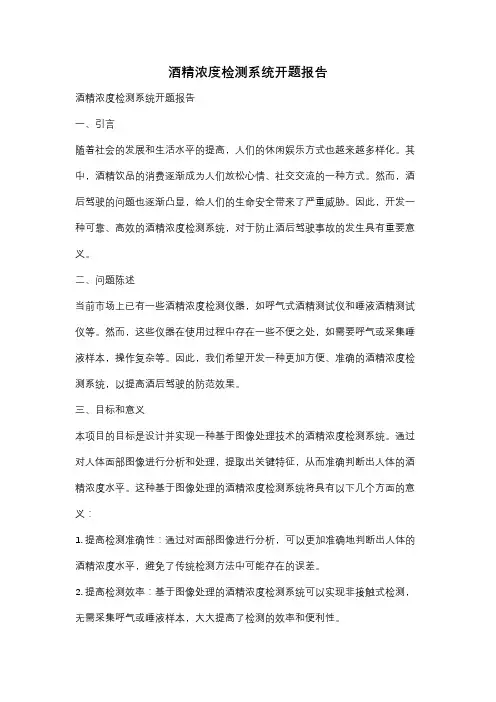

酒精浓度检测系统开题报告酒精浓度检测系统开题报告一、引言随着社会的发展和生活水平的提高,人们的休闲娱乐方式也越来越多样化。
其中,酒精饮品的消费逐渐成为人们放松心情、社交交流的一种方式。
然而,酒后驾驶的问题也逐渐凸显,给人们的生命安全带来了严重威胁。
因此,开发一种可靠、高效的酒精浓度检测系统,对于防止酒后驾驶事故的发生具有重要意义。
二、问题陈述当前市场上已有一些酒精浓度检测仪器,如呼气式酒精测试仪和唾液酒精测试仪等。
然而,这些仪器在使用过程中存在一些不便之处,如需要呼气或采集唾液样本,操作复杂等。
因此,我们希望开发一种更加方便、准确的酒精浓度检测系统,以提高酒后驾驶的防范效果。
三、目标和意义本项目的目标是设计并实现一种基于图像处理技术的酒精浓度检测系统。
通过对人体面部图像进行分析和处理,提取出关键特征,从而准确判断出人体的酒精浓度水平。
这种基于图像处理的酒精浓度检测系统将具有以下几个方面的意义:1. 提高检测准确性:通过对面部图像进行分析,可以更加准确地判断出人体的酒精浓度水平,避免了传统检测方法中可能存在的误差。
2. 提高检测效率:基于图像处理的酒精浓度检测系统可以实现非接触式检测,无需采集呼气或唾液样本,大大提高了检测的效率和便利性。
3. 降低成本:相比传统的酒精浓度测试仪器,基于图像处理的系统不需要额外的耗材和维护成本,可以降低使用成本。
四、研究方法和技术路线本项目将主要采用以下研究方法和技术路线:1. 数据采集:收集一定数量的酒后人员的面部图像数据,包括正常酒精浓度和超过法定限值的酒精浓度。
2. 图像处理和特征提取:通过图像处理技术,对采集到的面部图像进行预处理,包括去噪、增强等操作。
然后,通过特征提取算法,提取出与酒精浓度相关的特征。
3. 建立模型:根据提取到的特征,建立酒精浓度与特征之间的数学模型。
可以采用机器学习算法,如支持向量机(SVM)或神经网络等。
4. 系统实现:根据建立的模型,设计和实现酒精浓度检测系统的硬件和软件。
基于51单片机的酒精浓度测试仪课设报告一、项目简介基于51单片机的酒精浓度测试仪是一款实用的检测设备,主要用于检测环境中的酒精浓度。
该测试仪利用气敏传感器来检测空气中的酒精浓度,并通过51单片机进行数据处理和控制。
本报告将详细介绍该测试仪的设计、实现和测试过程。
二、系统设计硬件设计(1)单片机:采用51单片机作为主控制器,负责数据采集、处理和控制。
(2)传感器:选用MQ-3气敏传感器,用于检测空气中的酒精浓度。
该传感器具有灵敏度高、响应速度快、稳定性好的特点。
(3)显示屏:采用LCD显示屏,用于显示酒精浓度、单位等信息。
(4)按键:设置一个按键,用于触发传感器进行酒精浓度检测。
(5)电源:采用USB供电方式,为整个系统提供稳定的电源。
软件设计(1)程序流程:首先进行系统初始化,包括单片机、传感器、显示屏等。
然后进入主循环,等待按键触发,当按键按下时,启动传感器进行酒精浓度检测,并将检测结果显示在显示屏上。
(2)数据处理:对传感器采集的数据进行滤波处理,以减小误差,提高检测精度。
(3)控制算法:根据传感器采集的数据,通过算法计算出酒精浓度值,并进行单位转换。
三、实现过程硬件搭建根据设计要求,将单片机、传感器、显示屏等元件连接起来,构成完整的硬件系统。
软件编程使用Keil软件进行编程,编写程序代码,实现系统功能。
调试与优化对系统进行调试和优化,确保系统工作正常,检测精度符合要求。
四、测试与分析测试环境与设备在实验室环境中进行测试,使用标准酒精溶液作为测试样本。
测试过程将标准酒精溶液分别置于不同浓度水平下,使用本系统进行检测,记录检测结果。
测试结果与分析通过对比标准酒精溶液的实际浓度与本系统的检测结果,分析本系统的检测精度和误差范围。
结果表明,本系统具有较高的检测精度和稳定性,能够满足实际应用需求。
五、结论与展望本报告介绍了基于51单片机的酒精浓度测试仪的设计、实现和测试过程。
通过软硬件结合的方式,实现了对空气中的酒精浓度的快速、准确检测。

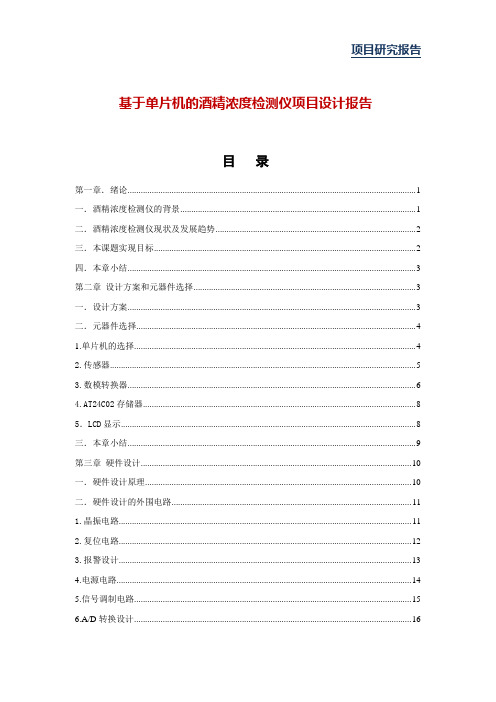

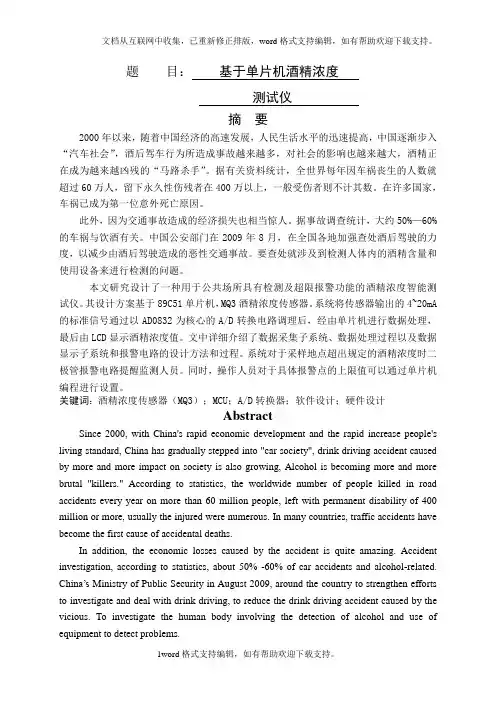

基于单片机的酒精浓度检测仪项目设计报告目录第一章.绪论 (1)一.酒精浓度检测仪的背景 (1)二.酒精浓度检测仪现状及发展趋势 (2)三.本课题实现目标 (2)四.本章小结 (3)第二章设计方案和元器件选择 (3)一.设计方案 (3)二.元器件选择 (4)1.单片机的选择 (4)2.传感器 (5)3.数模转换器 (6)4.AT24C02存储器 (8)5.LCD显示 (8)三.本章小结 (9)第三章硬件设计 (10)一.硬件设计原理 (10)二.硬件设计的外围电路 (11)1.晶振电路 (11)2.复位电路 (12)3.报警设计 (13)4.电源电路 (14)5.信号调制电路 (15)6.A/D转换设计 (16)7.外围扩充存储器电路 (17)三.本章小结 (18)第四章系统软件的设计 (20)一.主程序 (20)二.A/D转换模块程序流程图 (21)三.按键程序流程图 (22)四.液晶显示程序流程图 (23)五.本章小结 (24)第五章本设计总结与展望 (25)参考文献 (26)附录 (28)1.主程序 (28)2.液晶显示程序 (33)3.存储程序 (37)4.AD转换程序 (41)摘要本文研究设计了一种用于公共场所具有检测及超限报警功能的酒精浓度智能测试仪。
其设计方案基于89C51单片机,MQ3酒精浓度传感器。
系统将传感器输出信号通过A/D转换电路调理后,经由单片机进行数据处理,最后由LCD显示酒精浓度值。
从而让驾车的人知道自己该在什么情况下可以开车,这是一个在现代生活很实用。
经过大量的验证,基于单片机的酒精浓度监测仪检测仪比传统的机械检测仪或酒精计灵敏,监测精度高,准确方便,可靠性好,扩展简单,控制功能强大。
对超出阀值进行声光报警,直观准确。
所以基于单片机的酒精浓度监测仪的研究具有一定的价值。
关键词:酒精浓度传感器单片机数模转换硬件设计数码管显示第一章.绪论检测仪向更迅速更快捷发展,方便携带等要求发展。

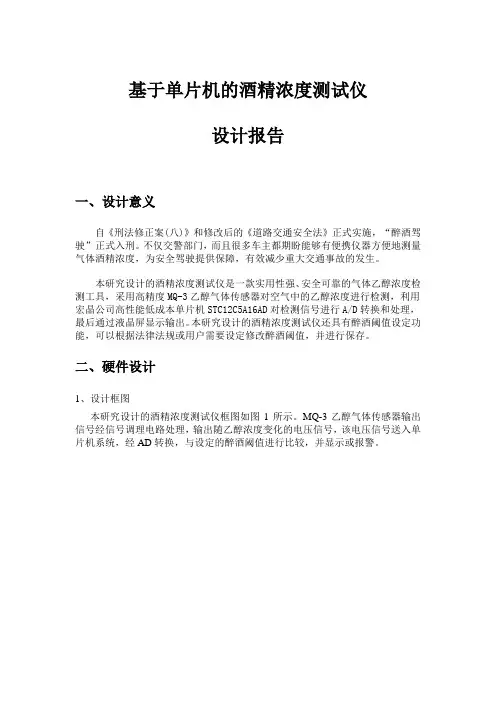

基于单片机的酒精浓度测试仪设计报告一、设计意义自《刑法修正案(八)》和修改后的《道路交通安全法》正式实施,“醉酒驾驶”正式入刑。
不仅交警部门,而且很多车主都期盼能够有便携仪器方便地测量气体酒精浓度,为安全驾驶提供保障,有效减少重大交通事故的发生。
本研究设计的酒精浓度测试仪是一款实用性强、安全可靠的气体乙醇浓度检测工具,采用高精度MQ-3乙醇气体传感器对空气中的乙醇浓度进行检测,利用宏晶公司高性能低成本单片机STC12C5A16AD对检测信号进行A/D转换和处理,最后通过液晶屏显示输出。
本研究设计的酒精浓度测试仪还具有醉酒阈值设定功能,可以根据法律法规或用户需要设定修改醉酒阈值,并进行保存。
二、硬件设计1、设计框图本研究设计的酒精浓度测试仪框图如图1所示。
MQ-3乙醇气体传感器输出信号经信号调理电路处理,输出随乙醇浓度变化的电压信号,该电压信号送入单片机系统,经AD转换,与设定的醉酒阈值进行比较,并显示或报警。
图1 酒精浓度测试仪方框图2、乙醇信号检测及调理电路MQ-3乙醇气体传感器可以应用用于机动车驾驶人员及其他严禁酒后作业人员的现场检测,也用于其他场所乙醇蒸汽的检测。
其技术特点为:●对乙醇蒸汽有很高的灵敏度和良好的选择性●快速的响应恢复特性●长期的寿命和可靠的稳定性●简单的驱动回路MQ-3乙醇气体传感器灵敏度曲线如图2所示,其传感原理为气敏电阻的输出阻值随乙醇气体等浓度变化而变化。
MQ-3乙醇气体传感器管脚与测试电路如图3所示。
(a) 管脚图 (b) 测试电路图3 MQ-3乙醇气体传感器管脚及测试电路MQ-3乙醇气体传感器及其调理电路原理如图4所示。
其外形如图5所示。
经过调理,检测信号由电阻值转变成电压值,便于后续电路进行A/D转换和处理。
图4 传感器及调理模块原理图图5 MQ-3传感器模块外形图该传感器模块具有如下特点,方便与单片机系统接口组成检测仪器。
●具有信号输出指示。
●双路信号输出(模拟量输出及TTL电平输出)●TTL输出有效信号为低电平。

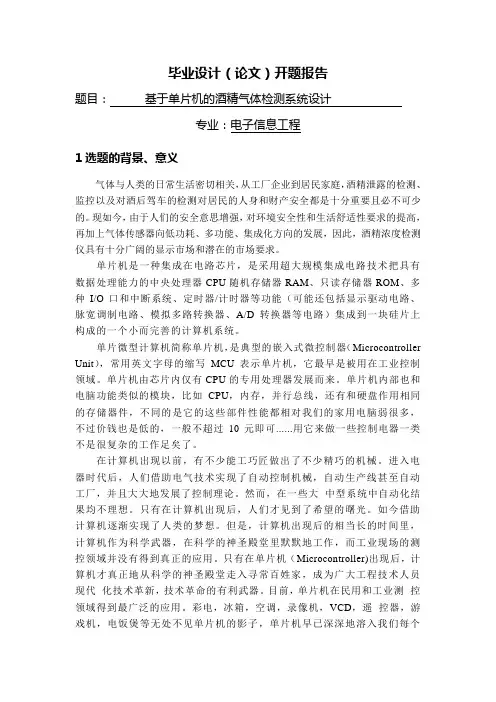

毕业设计(论文)开题报告题目:基于单片机的酒精气体检测系统设计专业:电子信息工程1选题的背景、意义气体与人类的日常生活密切相关,从工厂企业到居民家庭,酒精泄露的检测、监控以及对酒后驾车的检测对居民的人身和财产安全都是十分重要且必不可少的。
现如今,由于人们的安全意思增强,对环境安全性和生活舒适性要求的提高,再加上气体传感器向低功耗、多功能、集成化方向的发展,因此,酒精浓度检测仪具有十分广阔的显示市场和潜在的市场要求。
单片机是一种集成在电路芯片,是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能(可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路)集成到一块硅片上构成的一个小而完善的计算机系统。
单片微型计算机简称单片机,是典型的嵌入式微控制器(Microcontroller Unit),常用英文字母的缩写MCU表示单片机,它最早是被用在工业控制领域。
单片机由芯片内仅有CPU的专用处理器发展而来。
单片机内部也和电脑功能类似的模块,比如CPU,内存,并行总线,还有和硬盘作用相同的存储器件,不同的是它的这些部件性能都相对我们的家用电脑弱很多,不过价钱也是低的,一般不超过10元即可......用它来做一些控制电器一类不是很复杂的工作足矣了。
在计算机出现以前,有不少能工巧匠做出了不少精巧的机械。
进入电器时代后,人们借助电气技术实现了自动控制机械,自动生产线甚至自动工厂,并且大大地发展了控制理论。
然而,在一些大中型系统中自动化结果均不理想。
只有在计算机出现后,人们才见到了希望的曙光。
如今借助计算机逐渐实现了人类的梦想。
但是,计算机出现后的相当长的时间里,计算机作为科学武器,在科学的神圣殿堂里默默地工作,而工业现场的测控领域并没有得到真正的应用。
只有在单片机(Microcontroller)出现后,计算机才真正地从科学的神圣殿堂走入寻常百姓家,成为广大工程技术人员现代化技术革新,技术革命的有利武器。

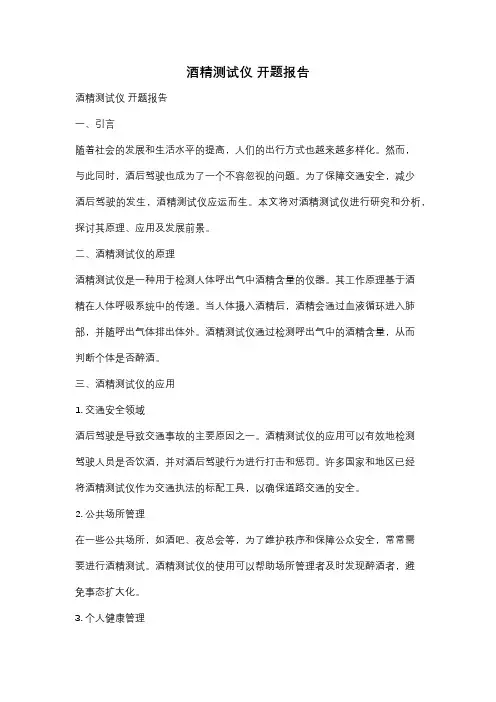

酒精测试仪开题报告酒精测试仪开题报告一、引言随着社会的发展和生活水平的提高,人们的出行方式也越来越多样化。
然而,与此同时,酒后驾驶也成为了一个不容忽视的问题。
为了保障交通安全,减少酒后驾驶的发生,酒精测试仪应运而生。
本文将对酒精测试仪进行研究和分析,探讨其原理、应用及发展前景。
二、酒精测试仪的原理酒精测试仪是一种用于检测人体呼出气中酒精含量的仪器。
其工作原理基于酒精在人体呼吸系统中的传递。
当人体摄入酒精后,酒精会通过血液循环进入肺部,并随呼出气体排出体外。
酒精测试仪通过检测呼出气中的酒精含量,从而判断个体是否醉酒。
三、酒精测试仪的应用1. 交通安全领域酒后驾驶是导致交通事故的主要原因之一。
酒精测试仪的应用可以有效地检测驾驶人员是否饮酒,并对酒后驾驶行为进行打击和惩罚。
许多国家和地区已经将酒精测试仪作为交通执法的标配工具,以确保道路交通的安全。
2. 公共场所管理在一些公共场所,如酒吧、夜总会等,为了维护秩序和保障公众安全,常常需要进行酒精测试。
酒精测试仪的使用可以帮助场所管理者及时发现醉酒者,避免事态扩大化。
3. 个人健康管理酒精测试仪也可以被个人用于健康管理。
一些人可能需要控制自己的饮酒量,以保持身体健康。
通过使用酒精测试仪,个人可以实时监测自己的酒精摄入量,从而更好地管理自己的健康。
四、酒精测试仪的发展前景随着科技的不断进步,酒精测试仪也在不断改进和创新。
传统的酒精测试仪通常是通过呼气测试来检测酒精含量,但这种方法存在一定的误差。
近年来,一些新型的酒精测试仪开始采用非接触式的检测方式,如红外光谱技术和电化学传感器技术。
这些新技术可以提高测试的准确性和可靠性,为酒精测试仪的发展带来更广阔的前景。
此外,随着人们对酒精测试仪需求的增加,市场上也出现了越来越多的品牌和型号。
消费者在购买酒精测试仪时应注意选择正规厂家生产的产品,并严格按照说明书进行使用,以确保测试结果的准确性。
总结:酒精测试仪作为一种用于检测酒精含量的仪器,在交通安全、公共场所管理和个人健康管理等方面发挥着重要作用。
毕业设计
开题报告
文献综述
专业:电子信息工程
姓名:
学号:
课题名称:基于单片机酒精浓度测试仪指导教师:
1、选题的背景与意义
随着我国的改革开放以来,我国的经济水平便不断地提高,人们的生活水平也就随之变好了,人们的出行也越来越方便,从之前的走路到有自行车在到现在的私家车。
现在的人们生活上也就更多样化了,比如人多聚会酒水肯定不能少的;每个人都是开着自己的轿车出去聚会的;所以问题也就来了便有了这么多的交通事故是由于酒后驾车造成的,从而造成不少的意外死亡。
交通事故已经成为了危害人们生命的最大隐患。
全世界每年都有好多的人死于车祸。
引起交通事故的基本因素有人、车、路、环境与管理等,其中驾驶员本身因素占70%。
而酒后驾车是驾驶员驾驶事故重要因素之一。
世界各国统计,30%~50%的交通事故由饮酒后驾车所至。
我国交通部门报道,酒后驾车的交通事故率比平常人高出至少5~6倍。
饮酒可致驾驶员视觉功能、触觉敏感度、判断能力、注意力等下降,从而致交通事故的发生。
目前,我国对于酒后驾车行为的监控主要采取出动警力,定期抽查的方式。
但由于人员有限等原因,管理仍存在一定的难度。
交管部门对此也非常苦恼。
由于酒后驾车的危害,交管部门加大处罚力度。
现在好多人因为他们上班的主要的交通工具就是汽车,所以更应该避免在回来的路上由于在酒桌上喝酒后驾车。
酒后驾车造成的交通事故对国家、他人、自己产生了难以估计的后果。
为了减少这种现
象的出现,世界各国都在想办法来解决这个问题。
目前全世界大多数的国家都是采用呼气式的酒精测试仪来对驾驶者进行现场检测的,这样可以知道被测者体内酒精的含量多少,从而可以保证驾驶者是否可以正常开车,来保证驾驶者的人身与财产安全。
所以这个酒精测试仪是有着不可替代的作用的,它的发展前景和意义也是很大的。
有了这个酒精浓度测试仪的使用,不仅可以方便交警查醉驾,还可以对驾驶者在一定程度上存在威慑性,从而来减少由于醉驾引起的交通事故,最终达到驾驶者安全行驶,使得汽车在方便之余还可以带来更多的安全保障。
该课题的设计经大量的验证,基于单片机的酒精浓度检测仪检测的结果比传统的机械检测仪或酒精计更加的灵敏,精度也高,准确方便,可靠性好,扩展简单,控制功能强大。
对超出的阀值进行声光报警,直观准确。
二课题研究的基本内容与拟解决的主要问题
1 了解单片机酒精测试仪的基本机构和工作原理
2选用单片机AT89S51本设计的核心元件,设计合理的电路来实现所需要的功能。
3 选择好合适的酒精传感器
4 选择合理的LED显示酒精浓度等测试的数值
5 完成软件和硬件各部分,连接调试电路,模拟实现酒精浓度测试仪功能
实施方案(传感器的选择)
系统的主要是酒精的检测,所以传感器要选择合适的。
FSS-A80型电
化学酒精传感器是一种电化学库仑分析池型酒精浓度检测器件,专门用于呼气中酒精浓度检测。
它的基本特征是:更好的准确性、极好的稳定性、极高灵敏度和较快的响应速度、较好的抗湿性能、对口气没有响应。
FSS-A80型电化学酒精传感的工作电流不到一个微安,功耗极低。
FSS-A80型电化学酒精传感器适宜于呼气中酒精浓度的检测,用于警用酒精检测装置、汽车点火控制系统等。
MQ3 酒精传感器是气敏传感器,其具有很高的灵敏度、良好的选择性、长期的使用寿命和可靠的稳定性。
MQ3 型气敏传感器由微型Al2O3、陶瓷管和SnO2 敏感层、测量电极和加热器构成的敏感元件固定在塑料或者不锈钢的腔体内,加热器为气敏元件的工作提供了必要的工作条件。
传感器的标准回路有两部分组成:其一为加热回路;其二为信号输出回路,它可以准确反映传感器表面电阻的变化。
传感器表面电阻RS 的变化,是通过与其串联的负载电阻RL 上的有效电压信号VRL 输出面获得的。
二者之间的关系表述为:RS/RL=(VC-VRL)/VRL,其中VC 为回路电压,10V。
负载电阻RL 可调为0.5~200K,加热电压Uh 为5V。
上述这些参数使得传感器输出电压为0~5V。
为了使测量的精度达到最高,误差最小,需要找到合适的温度,一般在测量前需要将传感器预热5 分钟。
经过对比,两者都可以用来测量,但是电化学的传感器价格要比MQ-3贵十几倍,所以本设计从经费上考虑选用MQ-3酒精传感器。
三课题研究方法、设计方案或论文撰写提纲
本次设计的酒精浓度测试仪是一款实用性较强,安全可靠的气体乙醇浓度检测工具,主要是软件与硬件的结合。
是采用高精度MQ-3乙醇气体传感器对呼气中的乙醇浓度的检测,然后通过软件的单片机STC12C5A16AD对检测的信号进行A\D转换和处理,最
后通过一个显示屏来显示数据的。
由于不同的环境对酒精浓度的要求也不一样,所以,可以通过键盘来设定不同环境中酒精浓度的不同阀值。
如果所检测到的空气中的酒精浓度超过了所设定的阀值,那么单片机将会控制小灯和蜂鸣器报警,用来提示。
所以本次的设计就在于软件与硬件部分的实现,只有这两部分的功能都能实现这个设计才能成功,如果某个部分有一点差错,那么这个酒精浓度测试仪便是失败的,不能够得到原本想要的结果,起不到设计本身的意义。
因此在软件的设计与硬件的设计方面一定要根据其原理,将每一步都做到成功,才能完成此次设计。
四总体安排与进度:
本选题以软件硬件结合的研究方法,通过查阅各方面资料,了解相关知识,实际动手设计成品,以达到选题的目的,其具体步骤为
1、气敏传感器的认识。
了解气敏传感器的用途,工作原理,以及在本设计中的应用和作用.(MQ-3)
2、数据采集的设计。
传感器信号采集电路的设计。
3、数模转换器的设计。
数模转换电路的设计与作用。
单片机程序编写。
4、按键设计。
独立键盘电路的设计与作用,每个接口的对应。
5、时钟设计。
内部时钟设置.
6、显示设计。
数码管显示数据的接口对应及段位选的输入。
7、报警设计。
蜂鸣器的设置连接与使用。
8、电源设计。
电源电路的设计。
文献综述
1前言
气体现在和人们的生活关系密切,酒精浓度的检测和对酒后驾驶的检查对人们的人身安全起到很大的作用。
现在,人们的生活水平提高,所以对环境气体的要求也就越高,现在的气敏传感器正朝着低功率,多功能,集成化方向发展。
因此酒精浓度测试仪具有很大的市场要求和发展潜力。
气敏传感器主要是把气体中特定的成分检测出来,并转化成电信号的一种仪器,然后通过某个装置显示或者报警。
2 单片机与酒精传感器的认识
单片机是典型的嵌入式微控制器。
单片机是一种高集成度的电子芯片,是采用超大规模集成电路技术把具有数据处理能力的CPU 随机存储器丶只读存储器ROM丶多种I\0口和中断系统丶定时器等功能集中到一块硅片上构成的一个小而完善的计算计系统。
使用单片机来作为检查酒精浓度的软件部分有的优点:
1 数据的采集系统是以单片机为控制中心的,外面是LED显示屏和键盘的响应电路,可以方便的记录数据存储等功能
2 单片机系统具有低功率,高效率等功能
3 所有的过程可以通过按键和液晶显示来进行,方便观察和操作。
4 采用C语言,可以方便的对数据进行处理。
5 测量结果更加精准,反应快。
传感器头是酒精浓度检测中感受酒精的重要部分。
这次设计采用的是MQ-3气敏传感器,因为MQ-3气敏传感器的敏感部分是由二氧化锡的N型半导体微晶烧结层构成的,灵敏度高,响应速度快,可靠性好。
正是由于这些作用,对酒精浓度的检测才能达到严格准确的标准,从而达到设计的目的。
单片机在整个检测过程中起到的是操作和相应数据处理并显示的作用,是系统设计的主要部分。
3 设计思路
传统的酒精测试方法都是直接使用一个传感器来进行的,这种方法往往会存在干扰等问题,使得测量的数据不准确。
所以,本次设计基于单片机的酒精浓度测试仪是利用了单片机的一些功能特性,很好的弥补了存在的缺陷。
系统是以单片机芯片作为控制核心,采用MQ-3酒精气体传感器作为数据采集单元,采集数据后在经过A/D转换把采集的信号数字化,在经过单片机对该信号处理并通过液晶显示屏显示出来。
酒精浓度测试仪主要是用来检测酒精浓度的,主要有硬件部分的MQ-3酒精传感器,LED显示丶键盘和声音报警器;软件部分的模数转换器丶单片机构成的。
酒精通过酒精传感器把其浓度转为电信号,然后把电信号送给模数转换器,经过模数转换器后,再把转换的数字信号传给单片机,单片机对所接收的信号分析处理后,最后把处理的结果通过显示器显示出来。
由于不同的环境对酒精浓度的要求也是不同的,所以可以通过键盘设定不同环境中酒精浓度的不同阀值,如果检测的酒精浓度超过了刚设定的阀值,
那么单片机将会控制蜂鸣器发出报警声,从而达到测试的目的。
4 总结
基于单片机酒精浓度测试仪检测是以单片机和酒精传感器为核心的,具有声光报警功能和LED显示功能。
采用C语言来实现软件部分的功能,系统硬件部分电路的设计也较为简单,工作性能好,准确度高。
综上所述,基于单片机的酒精浓度测试仪的气体检测系统是用MQ-3型酒精气体传感器接收气体,然后通过单片机对接收的气体信号进行处理,最后进行显示和报警的,从而达到检测的目的的。
