一、施工情况本工程为顺义区农村污水治理工程（西部片区）高丽营镇二三四五村2000吨/日污水处理站，包含生化综合池，预处理池，仪表间，污泥脱水间。
均为埋地矩形池体结构。
高程36.134m,以现状地标高为0.00,拟建构筑物基底标高-7.Om（局部加深坑-7.8m）,垫层厚度IOomn1；加权基坑深度3.4-7.6m。
二、施工工艺流程土钉墙施工工艺流程见下图。
开挖工作面--修整坡面一一喷射第一层混凝土一--土钉定位一一打入锚杆----浆液制备、注浆一-加工钢筋、绑扎钢筋网一一安装泄水管----喷射第二层混凝土一一养护一--开挖下一层工作面，重复以上工作直到完成当地质条件较好时可省去“喷射底层混凝土”工序，坡面泄水孔的设置也根据现场实际情况而定。
三、施工顺序土钉墙施工根据土钉墙部分由现有坡面条件依次进行；后续根据开挖顺序依次完成。
四、主要施工工艺1、修坡：利用挖掘机进行基坑开挖作业后，边坡利用人工进行修整，以确保其立面角和壁面的平整度。
当遇有上层滞水影响时或土层分界处，便在坡面上每隔一定距离插放一个泄水孔，疏导滞水以免其影响坡面的稳定。
2、钻孔：钻孔选用螺旋式锚杆钻机成孔。
钻孔前应根据施工设计图确定孔位，对局部孔中出现的渗水塌孔或掉落松土、泥浆等杂质应立即清除。
钻孔过程有施工记录，随时掌握土层情况。
3、土钉制作与安装1）土钉制作：①按有关标准和设计要求检查制作土钉的钢筋有无缺陷。
②调直钢筋，按设计要求截取长度。
③将钢筋除锈、除油。
④土钉每隔2m设置一个对中支架。
⑤将注浆管捆扎在土钉上，注浆管端头距土钉头约500mm。
在距孔口20~30cm处，设置止浆袋（可采用水泥袋）。
土方开挖土钉墙施工工艺流程图⑥土钉制作完成后，应编号、登记并在土钉做好标记，以备安装。
2)土钉安装:①安装土钉前，应对钻孔进行检查，若发现有碎土、石、杂物及泥浆应立即清除。
②沿钻孔轴线，将土钉推送入孔内至设计位置；推送过程中，切勿转动土钉，以防止破坏孔壁，并防止土钉插入孔壁土体中。

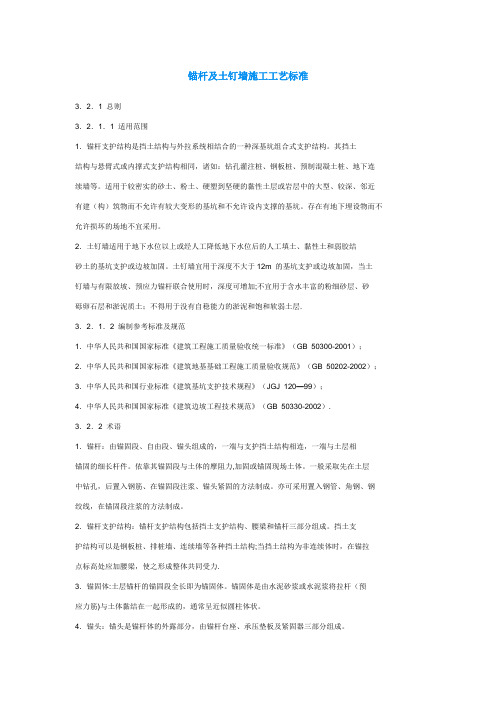

锚杆及土钉墙施工工艺标准3．2．1 总则3．2．1．1 适用范围1．锚杆支护结构是挡土结构与外拉系统相结合的一种深基坑组合式支护结构。
其挡土结构与悬臂式或内撑式支护结构相同，诸如：钻孔灌注桩、钢板桩、预制混凝土桩、地下连续墙等。
适用于较密实的砂土、粉土、硬塑到坚硬的黏性土层或岩层中的大型、较深、邻近有建（构）筑物而不允许有较大变形的基坑和不允许设内支撑的基坑。
存在有地下埋设物而不允许损坏的场地不宜采用。
2．土钉墙适用于地下水位以上或经人工降低地下水位后的人工填土、黏性土和弱胶结砂土的基坑支护或边坡加固。
土钉墙宜用于深度不大于12m 的基坑支护或边坡加固，当土钉墙与有限放坡、预应力锚杆联合使用时，深度可增加;不宜用于含水丰富的粉细砂层、砂砾卵石层和淤泥质土；不得用于没有自稳能力的淤泥和饱和软弱土层.3．2．1．2 编制参考标准及规范1．中华人民共和国国家标准《建筑工程施工质量验收统一标准》（GB 50300-2001）；2．中华人民共和国国家标准《建筑地基基础工程施工质量验收规范》（GB 50202-2002）；3．中华人民共和国行业标准《建筑基坑支护技术规程》（JGJ 120—99）；4．中华人民共和国国家标准《建筑边坡工程技术规范》（GB 50330-2002）.3．2．2 术语1．锚杆：由锚固段、自由段、锚头组成的，一端与支护挡土结构相连，一端与土层相锚固的细长杆件。
依靠其锚固段与土体的摩阻力,加固或锚固现场土体。
一般采取先在土层中钻孔，后置入钢筋、在锚固段注浆、锚头紧固的方法制成。
亦可采用置入钢管、角钢、钢绞线，在锚固段注浆的方法制成。
2．锚杆支护结构：锚杆支护结构包括挡土支护结构、腰梁和锚杆三部分组成。
挡土支护结构可以是钢板桩、排桩墙、连续墙等各种挡土结构;当挡土结构为非连续体时，在锚拉点标高处应加腰梁，使之形成整体共同受力.3．锚固体:土层锚杆的锚固段全长即为锚固体。
锚固体是由水泥砂浆或水泥浆将拉杆（预应力筋)与土体黏结在一起形成的，通常呈近似圆柱体状。
锚杆及土钉墙体支护工程监理检查与验收细节一、监理检查细节（一）施工材料监理（1）水泥：宜选用32.5级以上普通硅酸盐水泥。
（2）拌和水：饮用水或无污染的自然水。
（3）锚杆：土钉墙体使用的钢筋、钢绞线、钢管应有出厂合格证。
（4）骨料：土钉墙体一般用5~13 mm粗骨料与中砂。
（二）施工过程监理（1）锚杆及土钉墙体支护工程施工前应熟悉地质资料，设计图纸及周围环境，降水系统应确保正常工作，必需的施工设备如挖机、钻机、压浆泵，搅拌机等应能正常运转。
（2）一般情况下，应遵循分段开挖、分段支护的原则，不宜按一次挖就再行支护的方式施工。
（3）施工中应对锚杆或土钉位置，钻孔直径、深度及角度，锚杆或“土钉”插人长度，注浆配比、压力及注浆量、喷锚墙面厚度及强度、锚杆或土钉应力等进行检查。
（4）每段支护体施工完，应检查坡顶或坡面位移，坡顶沉降及周围环境变化，如有异常情况应采取措施，恢复正常后方可继续施工。
二、监理验收细节（一）锚杆及土钉墙体支护工程主控项目验收方法（1）锚杆（土钉）长度：检查数量是全数检查。
检验方法为材料进场时用钢尺量。
（2）锚杆锁定力：按设计规定数量,现场用千斤顶做抗拉试验，实测抗拉值应符合设计要求。
（二）锚杆及土钉墙体支护工程一般项目验收方法（1）锚杆或土钉位置：检查数量是每排锚杆或土钉抽验10%。
检股方法是现场拉线后用钢尺量，控制在士100 mm范围中。
（2）钻孔倾斜度：测钻机倾角或测土钉台座与墙面倾角，定位时全数测，（3）浆体强度：检查数量为每天留一组试块，试样送检。
检验方法为检查试块报告。
（4）注浆量：检查压浆泵流量计，每孔注浆数量应大于理论计算浆量。
（5）土钉墙面厚度：检查数量是每排土钉墙体每隔10m用钢尺测量一点、墙面厚度应等于设计厚度，允许偏差士10mm。
检验方法是用尺量检查。
（6）墙体强度:检查数量为每天喷锚墙体时，留一组试块，检查28d试验报告。
检验方法为检查试验报告。
三、验收资料1）锚杆和土钉墙体竣工图。
压密注浆施工记录施工日期：年月日1.施工概况本次压密注浆施工是为了解决地下工程中的渗漏问题，施工范围为地下一层至地下三层。
本次施工使用的注浆剂为聚氨酯注浆剂，注浆工艺为钻孔注浆法。
2.施工人员本次施工由以下人员组成：-注浆工：XXX-钻孔工：XXX-监理人员：XXX3.施工过程3.1钻孔根据设计要求，先对需要进行注浆的墙面进行钻孔。
钻孔直径为Φ25mm，钻孔间距按照设计要求，钻孔深度为钻至岩层为止。
钻孔过程中，钻孔工应注意保持稳定的进度和垂直度。
3.2清洁钻孔孔道钻孔结束后，使用压缩空气清洁钻孔孔道，确保孔道内无杂质和灰尘。
3.3注浆将聚氨酯注浆剂加入搅拌桶中，按照要求加入适量的水进行搅拌，搅拌时间为5分钟。
然后将搅拌好的注浆剂泵入注浆管道，通过高压注浆泵进行注浆。
注浆过程中需注意控制注浆剂的流量和压力，确保注浆的均匀性和浆液的充实度。
3.4监测在注浆结束后，使用超声波测厚仪对注浆区域进行厚度检测，检测结果应符合设计要求。
如发现注浆不足或异常情况，及时补浆或调整施工工艺。
4.安全措施4.1工作人员应穿戴好安全帽、安全鞋等个人防护装备。
4.2设备运行时应有专人监控，确保设备安全运行。
4.3施工现场应设置明显的警示标识，防止他人误入。
5.施工质量控制本次施工质量应符合以下标准：5.1注浆剂流动性好，填充性能佳。
5.2注浆剂应能与钻孔壁面形成牢固粘接。
5.3注浆后的墙体应具有良好的密封性能。
5.4注浆区域的厚度应符合设计要求。
6.总结本次压密注浆施工顺利完成，施工质量符合设计要求。
在施工过程中，工作人员严格按照施工工艺操作，保证了施工安全和质量。
锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□。
注浆式土钉支护施工方案一、施工准备土钉的有效锚固力能否建立，与土钉施工办法、施工效果关系很大，必须高度重视土钉的施工，充分做好准备工作。
土钉施工前，应做好下列准备工作：（1）、根据施工场地的地质勘探资料，已知该地区的土层分层和土层的物理力学特性，包括：天然密度、含水量、孔隙比、渗透系数、压缩模量、内聚力、内磨擦角等，并按施工设计确定土钉的布置钻孔和干孔钻进的施工作业方法。
（2）、根据勘探资料，基本清楚施工场地的水文地质概况，地下水位及其变化情况、地下水的成分和含量。
（3）、施工根据现场已查明施工场地无地下构筑物及地下管线的干扰，以便土层锚杆的顺利施工。
（4）、施工前我们将按设计要求进行及现场的实际情况确定土钉的施工顺序，并编制该部分的施工组织机构和施工人员配备及进入该施工段的施工机械设备，安排好施工进度和劳动组织，制订钻孔机械的进场、正常使用和保养维修制度。
安排设计、业主、施工单位进行技术交底及图纸会审，以便全面了解设计意图。
土方的施工与土钉墙的施工密切配合，在保证边坡支护的情况下进行土方的施工。
（5）、进行土方开挖，使土钉作业面低于土钉标高500mm-600 mm，并平整好操作范围内的场地。
土方开挖完毕及时进行验收。
验收后，及时进行下一工序的施工。
（6）、准备好电源、钢拉杆、注浆管、定位器及锚具等设备。
基坑开挖和注浆土钉施工应按设计要求自上而下分段分层进行。
二、开挖工作面土钉墙壁开挖应分段分层进行，分层开挖深度主要取决于暴露坡面的“直立”能力。
另外，当要求变形必须很小时，可视具体情况及经济性将分层开挖深度降至最低，对砂性土每层开挖深度一般为0.5—2.0m；对粘性土每层开挖深度通过计算确定，对超固结粘性土，则开挖深度可较大。
本工程经计算开挖深度约1.2m左右。
基槽开挖和土钉墙施工应按设计要求自上而下分段分层进行。
考虑到本工程的土钉施工设备，分层开挖至少达6m宽。
开挖长度则取决于交叉施工期间能保持坡面稳定的坡面面积。
