EPS三维测图系统倾斜摄影快速入门

EPS三维测图系统（倾斜摄影）文档修订说明修订日期2018-1-6 修订者版本V3.0修订内容目录目录前言 (I)1系统特点 (1)2软件的安装和运行 (2)2.1系统组成及运行环境 (2)2.1.1系统组成 (2)2.1.2运行环境 (2)2.1.3系统/软件安装 (2)2.1.4加密锁安装 (4)2.2系统启动 (4)2.2.1启动方法 (4)2.2.2 EPS三维测图系统起始页 (4)2.2.3工作台面定制 (5)2.3软件注册 (6)2.3.1软件注册方式 (6)2.3.2软件注册步骤 (7)3操作流程 (9)4数据加载 (10)4.1 Osgb数据转换 (10)4.2加载本地倾斜模型 (11)4.3加载网络倾斜模型 (12)4.4加载超大影像 (14)4.5加载倾斜影像 (15)5基本绘图编辑 (18)5.1要素编码 (18)5.2点地物绘制 (19)5.3线/面地物绘制 (20)5.4注记的绘制 (21)5.5二维窗口快捷键的使用 (22)5.6三维窗口快捷键的使用 (23)6地形绘制与基本绘图编辑 (24)6.1房屋的绘制 (24)6.1.1房屋(五点房) (24)6.1.2房屋(采房角) (26)6.1.3房屋（基于墙面采集）.............................28目录6.1.4房屋（房屋切片）.................................296.1.5房屋（自动提取）.................................306.2道路的绘制 (31)6.2.1道路(多义线) (31)6.2.2道路(平行线) (32)6.2.3道路(植被剔除方式)...............................346.3高程点的采集 (36)6.4等高线的采集 (38)6.4.1等高线(根据高程点生成) (38)6.4.2等高线(手绘) (41)6.5植被（旱地绘制） (42)6.6斜坡的绘制 (44)6.7注记的绘制 (45)7数据检查 (47)7.1数据标准检查 (48)7.2空间关系检查 (49)7.3空间关系修复 (50)7.4等高线检查 (51)7.5测点精度检查 (51)7.6量边精度检查 (54)8数据输出 (57)8.1 CASS9输出 (57)8.2 DWG输出 (59)8.3 MDB输出 (61)8.4 Shp输出 (62)8.5打印输出图片 (64)9典型案例 (68)9.1基础测绘 (68)9.2项目成果图 (69)9.3平面精度报告 (71)9.4高程精度报告 (72)10常见推送问题 (73)10.1软件系统问题 (73)10.2模型转换 (73)10.3坐标问题 (74)10.4模型问题 (74)目录10.5房檐改正 (75)10.6正射或立面图 (75)10.7倾斜建立点云 (75)10.8 xml的坐标 (75)前言EPS三维测图系统V2.0是北京山维科技股份有限公司基于EPS地理信息工作站研发的自主版权产品。

EPS三维测图系统（垂直摄影）文档修订说明修订日期2017-8-18 2018-1-6 修订者版本V2.0V3.0修订内容目录目录前言 (I)1系统特点 (1)2软件的安装和运行 (2)2.1系统组成及运行环境 (2)2.1.1系统组成 (2)2.1.2运行环境 (2)2.1.3系统/软件安装 (2)2.1.4加密锁安装 (4)2.2系统启动 (4)2.2.1启动方法 (4)2.2.2 EPS三维测图系统起始页 (4)2.2.3工作台面定制 (5)2.3软件注册 (6)2.3.1软件注册方式 (6)2.3.2软件注册步骤 (7)3操作流程 (9)4数据加载 (10)4.1生成垂直摄影模型 (10)4.2加载垂直摄影模型 (11)4.3加载超大影像 (12)5基本绘图编辑 (14)5.1要素编码 (14)5.2点地物绘制 (15)5.3线/面地物绘制 (16)5.4注记的绘制 (17)5.5二维窗口快捷键的使用 (18)5.6三维窗口快捷键的使用 (19)6地形绘制与处理基本绘图编辑 (20)6.1房屋的绘制 (20)6.1.1房屋(采房角) (20)6.2道路的绘制 (22)6.2.1道路(多义线) (22)6.2.2道路(平行线) (23)6.2.3道路(植被剔除方式)...............................25目录6.3高程点的采集 (27)6.4等高线的采集 (29)6.4.1等高线(根据高程点生成) (29)6.4.2等高线(手绘) (32)6.4.3等高线(DEM生成等高线) (33)6.5植被（旱地） (34)6.6斜坡的绘制 (36)6.7注记的绘制 (37)7数据检查 (39)7.1数据标准检查 (40)7.2空间关系检查 (40)7.3空间关系修复 (41)7.4等高线检查 (42)7.5测点精度检查 (42)7.6量边精度检查 (45)8数据输出 (48)8.1 CASS9输出 (48)8.2 DWG输出 (50)8.3 MDB输出 (52)8.4 Shp输出 (53)8.5打印输出图片 (55)9常见推送问题 (58)9.1软件系统问题 (58)9.2模型转换 (58)前言前言EPS三维测图系统V2.0是北京山维科技股份有限公司基于EPS地理信息工作站研发的自主版权产品。

EPS 地理信息工作站三维测图操作手册EPS 地理信息工作站是一款功能强大的地理信息系统软件，可以进行三维测图操作，为用户提供了便捷、高效的测绘工具。

本操作手册旨在帮助用户更好地了解和使用EPS 地理信息工作站的三维测图功能，从而提升工作效率。

接下来将详细介绍如何进行三维测图操作。

1. 创建新项目首先，打开 EPS 地理信息工作站软件，点击“新建项目”按钮，在弹出的对话框中输入项目名称，选择保存路径，点击“确定”按钮即可创建一个新的三维测图项目。

2. 导入地图数据在新建的项目中，点击“导入数据”按钮，选择需要导入的地图数据文件，可以是矢量数据或栅格数据，点击“打开”按钮进行导入。

导入完成后，在图层列表中会显示导入的地图数据。

3. 进行三维测图操作选择需要进行三维测图的图层，在工具栏中找到“三维测图”工具，点击打开三维测图面板。

在三维测图面板中，可以设置三维测图的参数，如高程、视角等。

4. 调整视角通过鼠标左键拖动可以改变视角，通过鼠标中键滚轮可以缩放地图，通过鼠标右键拖动可以平移地图。

调整好视角后，点击“应用”按钮即可完成视角调整。

5. 添加地形在三维测图面板中，找到“添加地形”按钮，点击后可以选择添加地形的方式，如导入DEM数据、手动绘制等。

添加地形后，可以通过调整高程等参数进行细节调整。

6. 进行测量在三维测图面板中，找到“测量”工具，选择需要测量的对象，如距离、面积等，点击地图上的起点和终点进行测量。

测量结果会显示在测量面板中。

7. 导出结果完成三维测图操作后，点击“导出”按钮可以将测量结果导出为图片或文档格式，方便保存和分享。

通过以上步骤，用户可以轻松进行 EPS 地理信息工作站的三维测图操作，实现地理信息的可视化呈现和测量分析。

希望本操作手册能够对用户有所帮助，提升工作效率。

如有任何问题或建议，欢迎随时与我们联系。

祝工作顺利！。

倾斜摄影三维建模流程倾斜摄影是一种利用倾斜摄影仪进行航空摄影测量的技术，通过倾斜摄影可以获取高分辨率、真实感强的影像数据，为三维建模提供了更加丰富的信息。

在进行倾斜摄影三维建模时，需要经过一系列的流程，本文将介绍倾斜摄影三维建模的具体流程。

第一步，数据采集。

倾斜摄影三维建模的第一步是进行数据采集。

在进行倾斜摄影时，需要选择合适的倾斜摄影仪，并进行飞行任务规划。

在飞行过程中，倾斜摄影仪会不断地拍摄地面影像，并记录飞行轨迹和姿态信息。

通过这些数据，可以获取到大范围、高分辨率的影像数据，为后续的三维建模提供基础数据支持。

第二步，数据预处理。

在获取到倾斜摄影数据后，需要进行数据的预处理工作。

首先是对影像数据进行几何校正，去除影像中的畸变，使得影像数据具有真实的地理坐标信息。

其次是进行影像的配准，将不同影像之间的重叠区域进行匹配，保证影像之间的一致性。

最后是进行影像的分块和分割，将大范围的影像数据分割成小块，便于后续的处理和管理。

第三步，三维点云生成。

在数据预处理完成后，接下来需要进行三维点云的生成。

通过倾斜摄影数据，可以提取出地面上的三维点云信息，包括地面上的建筑物、道路、植被等物体的三维坐标信息。

这一步需要借助专业的三维点云处理软件，对影像数据进行密集匹配，生成高密度、高精度的三维点云数据。

第四步，建筑物提取。

在获取到三维点云数据后，需要进行建筑物的提取工作。

通过倾斜摄影数据，可以获取到建筑物的立面影像和三维点云数据，利用这些信息可以进行建筑物的自动提取。

建筑物提取是倾斜摄影三维建模的关键步骤，对于后续的建模和分析工作具有重要意义。

第五步，三维建模。

最后一步是进行三维建模工作。

在建筑物提取完成后，可以利用建筑物的立面影像和三维点云数据进行三维建模。

通过三维建模软件，可以对建筑物进行立体化建模，生成真实感强、精细度高的三维模型。

这些三维模型可以用于城市规划、景观设计、遥感监测等领域。

总结。

倾斜摄影三维建模是一项复杂而又具有挑战性的工作，需要经过数据采集、数据预处理、三维点云生成、建筑物提取和三维建模等多个步骤。

EPS地理信息工作站三维测图操作手册作为一款专门用于地理信息测绘的软件，EPS地理信息工作站具有强大的功能和丰富的数据支持，可以在测绘工作中起到不可替代的作用。

而在所有功能中，三维测图无疑是EPS地理信息工作站中最为重要和复杂的操作之一，也是各测绘人员需要掌握和熟练操作的关键技能之一。

因此，本文将针对EPS地理信息工作站的三维测图操作手册进行详细介绍，希望各位读者能够从中掌握实用的技巧和方法。

一、常用三维测图操作在进行三维测图操作时，我们需要首先打开EPS地理信息工作站，选择“三维测图”功能，然后在菜单栏中选择“三维分析”、“模型制作”等功能，进行相应的操作。

具体常用的三维测图操作方法包括：1.三维地形模型浏览：在三维地形模型浏览中，我们可以选择地形模型，然后进行缩放、旋转、平移等操作，以便于查看模型的各个细节和特征。

其中，缩放操作可以通过鼠标滚轮来实现，旋转操作可以通过鼠标左键按住不放进行，平移可通过鼠标右键进行。

2.视角调节：在三维测图中，我们可以通过调节不同的视角来查看地形模型的不同部分和特征。

具体的视角调节方法包括：旁观视角、垂直视角、俯视视角、跟踪视角等。

3.三维剖面：三维剖面可以实现对地形模型的不同剖面进行观测，从而获取更为精准的地形数据。

其操作方法包括：首先选择地形模型，然后点击“三维分析”功能，选择“三维剖面”，最后进行数据调整和导出。

4.三维测距：在测绘工作中，我们常常需要对地形模型的不同部分进行精确的测距和测量。

在EPS地理信息工作站中，我们可以通过选择“三维分析”功能，然后选择“三维测距”操作，在地形模型的合适位置进行测距操作，并可以通过导出数据等方式将测距结果保存下来。

5.模型制作：在进行三维模型制作时，首先需要选择模型的类型和对应的数据，并进行调整和编辑。

具体方法包括：选择“模型制作”功能，然后在绘制界面中进行模型数据编辑和调整。

二、操作技巧和注意事项在进行三维测图操作时，我们需要注意以下技巧和注意事项：1.对于不同的操作，要注意区分操作方法和功能定义。

EPS地理信息工作站三维测图操作手册北京山维科技股份有限公司2016年9月第1章三维测图系列模块1.1点云三维测图模块SSPointCloud 1.2垂直摄影三维测图SSOrtho1.3倾斜摄影三维测图SSOblique 第2章作业流程图2.1点云三维测图模块流程图SSPointCloud第3章三维测图模块采集步骤：3.1点云三维测图3.1.1软件注册：点云三维测图（SSPointCloud）模块和三维浏览（3DView）模块必须注册！！！3.1.2插入点云数据3.1.2.1首次加载在“工作空间”空白区域右键选择“插入Eps点云数据”。

插入任何格式的点云数据，自定义格式可以根据提供的文件自由设置。

3.1.2.1第二次进入加载方式：第一次加载过的点云数据都会自动生成一个新的PCD格式文件，下次加载时可以直接使用菜单功能加载：“三维测图”菜单下拉3.1.3生成等高线等高线生成方式：5米等高距生成等高线在工作空间中点云数据位置右击所用点云数据选择“生成等高线”打开以后如下操作：输入：等高距、首曲线、计曲线编码手工绘制边界线，绘制完成后点击确定，等待等高线生成过程，完成后点击确定，然后关闭对话框，等高线已经生成了。

等高线生成（2.5米特殊设置）2.53.1.4提取高程点在“工作空间”加载的点云数据位置右键选择空白区域右键选择“插入Eps点云数据”插入后的点云数据完成之后点击确定，鼠标移动到窗口上，用滚轮缩小，然后画多边形将点云圈起来，闭合后右键开始提取高程点3.1.5等高线修改、显示使用修线功能来修改生成的不合理等高线。

点云颜色显示设置对于点云数据，右击点云数据打开高程分级颜色显示，分级高度设为5，起点高程为分级高度的整数倍，例如0或5。

（分级高度是根据绘制等高线过程中等高距的取值所决定的）等高线显示设置3.1.6数据检查在数据检查之前，我们还要对数据进行“对象基本属性重置”重置完成后进行数据合法性检查3.1.6.1空间逻辑检查等高线矛盾检查是用于检查三根相邻的等高线值是否矛盾。

EPS地理信息工作站倾斜摄影三维测图操作手册北京山维科技股份有限公司2017年7月倾斜摄影三维测图1、创建工程文件1.1启动软件启动软件需要在eps的文件夹下需找到eps图标。

第一次打开前请右键点击eps.exe图标---点击属性---兼容性---在兼容模式前打勾---在以管理员身份运行前打勾。

如图：1.2工作台面定制在使用三维测图中我们必须要定制的模块是三维浏览（3DView），使用倾斜摄影制图还需要定制倾斜摄影三维测图模块。

若要定制全部的三维测图，需要将点云三维测图和垂直摄影三维测图一同定制。

1.3新建工程制定完工作台面后便可以在已制定模块下进行绘图制作。

初次使用时请点击工程下的新建选项，在弹出窗口中选择需要的模板，填写工程名称并且选择需要存放的路径。

1.4打开工程若已有工程可以使用打开选项打开已有工程，在弹出窗口中选择路径并选择自己需要打开的工程，对工程命名好后点击打开，或在右边最近项目下选择最近打开过的工程。

2、倾斜摄影模型生成2.1生成倾斜摄影模型进入到eps三维测图软件之后，我们发现与eps的基础平台相比在菜单栏多出了三维测图菜单选项。

制图前需要先生成实景表面模型dsm文件。

点击三维测图菜单下拉菜单中的osgb数据转换，在弹出窗口中输入倾斜摄影数据目录和元数据文件，若不是第一次生成数据则需要手动清除先前路径，注意在存放路径不能出现空格、特殊字符等。

在倾斜摄影数据目录处选择包含多个瓦片数据存放的文件夹，在元数据出选择对应的xml文件，点击确定,生成dsm文件。

2.2、加载倾斜摄影模型生成dsm文件后点击三维测图下拉菜单下的加载本地倾斜模型加载刚生成的dsm文件。

也可以点击加载网络倾斜模型加载存放在共享数据库中的文件。

点击后出现弹出窗口，在弹出窗口中选择刚刚生成存放在与瓦片数据同一目录下的dsm 文件（与osgb生成时倾斜摄影目录位置相同）。

点击打开。

（下边的图不对）2.3加载超大影像在三维测图的下拉菜单中有加载超大影像菜单，点击加载超大影像，可以实现二三维同步绘制，实现二三维一体化。

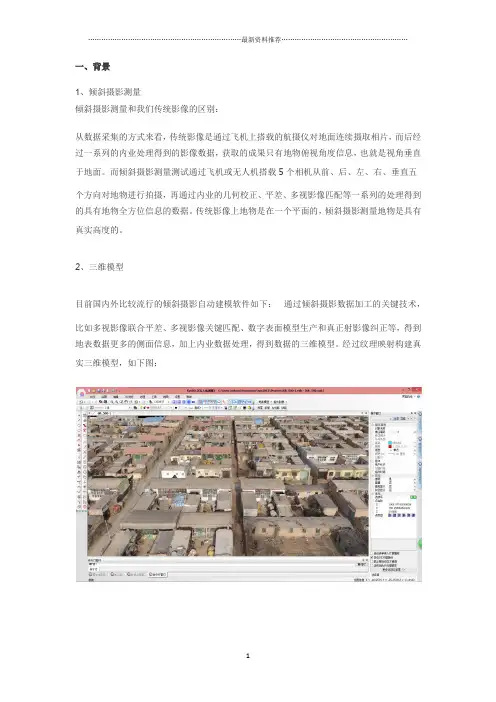

一、背景1、倾斜摄影测量倾斜摄影测量和我们传统影像的区别：从数据采集的方式来看，传统影像是通过飞机上搭载的航摄仪对地面连续摄取相片，而后经过一系列的内业处理得到的影像数据，获取的成果只有地物俯视角度信息，也就是视角垂直于地面。

而倾斜摄影测量测试通过飞机或无人机搭载5个相机从前、后、左、右、垂直五个方向对地物进行拍摄，再通过内业的几何校正、平差、多视影像匹配等一系列的处理得到的具有地物全方位信息的数据。

传统影像上地物是在一个平面的，倾斜摄影测量地物是具有真实高度的。

2、三维模型目前国内外比较流行的倾斜摄影自动建模软件如下：通过倾斜摄影数据加工的关键技术，比如多视影像联合平差、多视影像关键匹配、数字表面模型生产和真正射影像纠正等，得到地表数据更多的侧面信息，加上内业数据处理，得到数据的三维模型。

经过纹理映射构建真实三维模型，如下图：3、数字表面模型（Digital Surface Model，缩写DSM）是指包含了地表建筑物、桥梁和树木等高度的地面高程模型。

和DEM相比，DEM只包含了地形的高程信息，并未包含其它地表信息，DSM是在DEM 的基础上，进一步涵盖了除地面以外的其它地物的高度信息。

倾斜摄影测量的数据本质上来看是DSM模型，什么是DSM模型呢？DSM模型就是网格面模型，它是点云通过一些算法构成的。

而点云是在同一空间参考系下用来表示目标空间分布和目标表面特性的海量点集合。

4、完善与展望倾斜摄影的一些缺陷：比如倾斜摄影相机的盲点区域，比如立交桥下、房屋遮挡处；不规则模型的还原度不高，比如说树等等，因此还需要适当外业补充调绘。

倾斜摄影测量数据的价值还需要挖掘，随之数据精度的不断提高，采集速度的加快，倾斜摄影测量的数据会成为未来测绘数据采集的重要手段，真正解放测绘外业劳动强度。

二、EPS用倾斜摄影测量的数据进行 DLG生产倾斜摄影测量的数据有许多的好处，比如浏览速度快、数据加载快、数据精度高、数据真实性高、人员成本低、和数据获取耗时短等等，但是单体化是倾斜摄影测量应用的一大问题，倾斜摄影数据是一个整体，不像简单模型那样是一个或者同类对象组成的，所以咱们想要倾斜模型像简单模型那样能够进行查询、分析和编辑等功能，就需要单体化。
