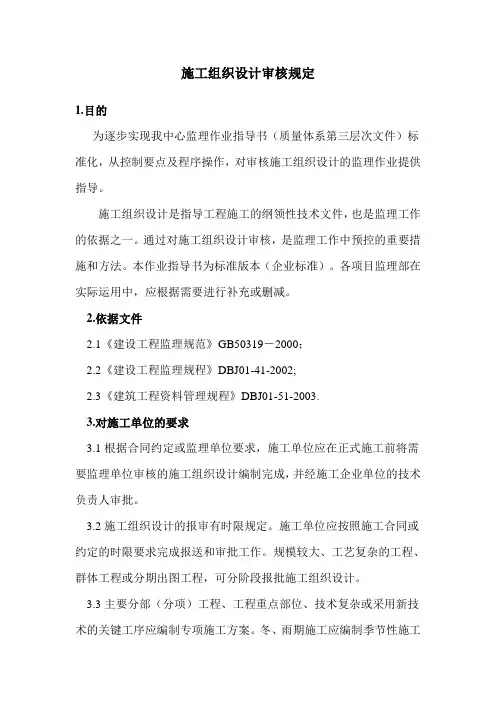

施工组织设计审核规定1.目的为逐步实现我中心监理作业指导书（质量体系第三层次文件）标准化，从控制要点及程序操作，对审核施工组织设计的监理作业提供指导。
施工组织设计是指导工程施工的纲领性技术文件，也是监理工作的依据之一。
通过对施工组织设计审核，是监理工作中预控的重要措施和方法。
本作业指导书为标准版本（企业标准）。
各项目监理部在实际运用中，应根据需要进行补充或删减。
2.依据文件2.1《建设工程监理规范》GB50319－2000；2.2《建设工程监理规程》DBJ01-41-2002;2.3《建筑工程资料管理规程》DBJ01-51-2003.3.对施工单位的要求3.1根据合同约定或监理单位要求，施工单位应在正式施工前将需要监理单位审核的施工组织设计编制完成，并经施工企业单位的技术负责人审批。
3.2施工组织设计的报审有时限规定。
施工单位应按照施工合同或约定的时限要求完成报送和审批工作。
规模较大、工艺复杂的工程、群体工程或分期出图工程，可分阶段报批施工组织设计。
3.3主要分部（分项）工程、工程重点部位、技术复杂或采用新技术的关键工序应编制专项施工方案。
冬、雨期施工应编制季节性施工方案。
3.4施工组织设计及施工方案编制内容应齐全。
施工单位应首先进行内部审核，并填写《工程技术文件报审表》[表B2-1(A1监)]报监理单位批复后实施。
3.5当涉及主体和承重结构改动或增加荷载时，必须将有关设计文件报原结构设计单位或具备相应资质的设计单位核查确认，并取得认可文件后方可正式施工。
同时对施工组织设计做修改后重新报监理单位审核。
3.6发生较大的施工措施和工艺变更时，应向监理单位办理变更审批手续。
4.对监理项目部的要求4.1施工组织设计（施工方案）是由承包单位编制的技术文件，应由承包单位对其负编制责任。
监理单位重点核查其审批程序、内容是否全面；是否具备可行性、有效性、合理性。
4.2由总监组织有关专业监理工程师对施工组织设计分专业进行审核；最后由总监审定后批复。
滨洲铁路电气化改造工程I标段电力线路迁改施工作业指导书编制：复核：审批：中铁二局滨洲铁路电气化改造工程I标项目部三分部二0一五年五月哈尔滨至满洲里铁路电气化改造三电迁改作业指导书报审表工程项目名称：哈尔滨铁路局滨洲铁路电气化改造工程施工合同段：ZQTJ-1 编号：致黑龙江中铁工程监理有限公司滨洲铁路电气化改造工程项目部 (项目监理机构)：我单位根据承包合同的约定已编制完成滨洲铁路电气化改造工程ZQTJ-1标三电迁改工程的电力迁改作业指导书编制完成，并经我单位负责人审查批准，请予以审查。
附件：电力迁改作业指导书。
承包单位(章)项目经理日期专业监理工程师意见：专业监理工程师日期总监理工程师意见：项目监理机构(章)总监理工程师日期目录1.适用范围 (1)2. 编写依据 (1)3. 作业流程 (2)迁改流程图 (2)架空线路作业（工序）流程图 (3)电缆线路作业（工序）流程图 (5)4. 安全风险辨析与预控 (6)5. 作业准备 (7)人员配备 (7)表5-1 人员配备表 (7)主要工器具及仪器仪表配置 (7)表5-2 主要工器具及仪器仪表配置表 (7)6．作业方法 (8)施工准备： (8)架空线路施工 (8)拉线安装：挖坑深度一般以拉线棒出土50厘米，例如，拉线棒长米，则拉线坑深为米；拉线上把用拉线抱箍稳固在电杆上，拉线下把与拉线棒连接，采取紧线器收紧拉线。
(8)金具安装：杆上铁横担安装要平直，且横担抱箍方向一致，如有两条横担上下安装时，一般间距为1米；绝缘子安装稳固，切忌碰撞损伤；避雷器安装稳固。
(8)导线架设：导线放线时采用人工放线，在放线过程中不能出现导线打折、背扣现象，放完一条导线收紧一条，不能同时收紧三、四条导线，导线收紧采用链条葫芦方式，最好不在杆上紧线。
(8)杆上地线安装：终端杆上地线以钢绞线引下，在电杆脚出土部位，用双槽夹板与接地体连接，保持良好接地，接地体电阻根据规范小于10欧姆，如不能达到要求，则延长接地体。
施工技术方案报审表云南省送变电工程公司松（林）～联（合）110kV输电线路工程ＯＰＧＷ光缆施工作业指导书云南省送变电工程公司松林～联合变110kV送电线路工程建设项目部二00六年四月二日一、工程概况1、工程名称∶松（林）～联（合）110kV送电线路工程OPGW光缆工程（以下简称本标段）。
2、光缆规格：本标段采用由苏州古河电力光缆有限公司生产的OPGW-16Ｂ1－90、OPGW-16Ｂ1－100两种规格光缆。
光纤芯数为16芯。
3、本标段OPGW光缆配套金具由苏州古河电力光缆有限公司供应。
3、施工范围∶N1～N108共14盘光缆架设、附件安装、引下线固定。
接头熔接及测调试由苏州古河电力光缆有限公司负责施工。
4、施工长度∶线路全长42.243千米，OPGW共计14盘，总长度45.528千米。
5、ＯＰＧＷ配盘一览表二、技术特性1、以松林～联合为前进方向的线路地线右侧支架上架设OPGW复合架空光缆。
2、OPGW光缆采用两种型号：OPGW－90、OPGW－100。
3、机械物理性能表(见OPGW说明书及材料表)4、OPGW初伸长对弧垂的影响，观测时按降温10℃进行补偿。
5、本标段防振措施按不同档距，安装不同数量的防振锤（5mm、10mm）和防振鞭(20mm、30mm)，防振锤型号S4D－20，防振锤挂点采用短护线条保护。
防振锤安装数量与档距的关系如下表：表中L为档距值，单位：m6、本标段使用的OPGW光缆14盘，光缆制造时按设计确定的接头区段定长制造，施工运输及展放前必须核对光缆线盘上标注的起止塔、长度与设计一致。
金具串组装型号也较多，施工中必须注意，各塔号金具串组装型号见附表。
7、OPGW复合架空光缆耐张线夹采用预绞丝式耐张线夹。
8、OPGW复合架空光缆悬垂线夹采用预绞丝悬垂线夹。
9、耐张串及悬垂串接地线长2米，由苏州古河电力光缆有限公司成套提供，通过并沟线夹与OPGW相连，接地端子就近与铁塔上的接地孔用M16螺栓可靠联结。
SJSX3一般施工方案（措施）报审表一般施工方案（措施）报审表工程名称：编号：SJSX3-注本表一式份，由施工项目部填报，监理项目部、施工项目部各存份。
土石方工程作业指导书施工项目部2012 年 10 月 27 日批准：年月日审核：年月日编写：年月日目录SJSX3 一般施工方案（措施）报审表 (1)一、编制依据 (6)二、编制目的 (6)三、适用范围 (6)四、工程概述 (7)五、特别注意事项 (8)1、《铁塔及基础配置表》中有关名词说明如下： (8)2、注意事项 (9)3、线路方向 (11)六、线路复测作业方法及要求 (13)1、作业方式： (13)2. 作业准备工作 (13)3、作业任务与要求： (14)七、分坑作业方法及要求 (16)1、作业方式： (16)2、在进行分坑之前，要求各施工队具备下列条件之后，方可进行： (16)3、作业任务与要求： (17)4、分坑方法 (20)图6.1 作业工艺流程图 (28)八、开挖及回填作业方法及要求 (28)1、施工准备 (28)2、施工要点及质量要求 (28)九、施工测量、开挖所用仪器、工器具清单 (31)十、安全注意事项及文明施工和环境要求 (32)十一、质量要求 (33)附表：土石方工程常见危险点和预防措施 (34)一、编制依据◎《110kV-500kV架空送电线路施工及验收规范》（GB50233-2005）◎《110kV-500kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）◎《建筑桩基技术规范》（JGJ94-2008）◎《建筑地基基础工程施工质量验收规范》（GBJ50202-2002）◎《利用数码照片资料加强输变电工程安全质量过程控制的通知》（国家电网基建安全［2007］25号）◎《强化输变电工程过程质量数码照片采集与管理的工作要求》（[2010]322号）◎《国家电网公司输变电工程质量通病防治工作要求及技术措施》（国家电网期基建质量［2010］19号）◎关于应用《国家电网公司输变电工程工艺标准库》的通知（基建质量〔2010〕100号）◎《电力建设安全工作规程第2部分：架空电力线路》（DL5009.2-2004）二、编制目的为了保证本标段工程质量，指导现场基坑安全施工和符合质量工艺要求，并保证在安全的前提高基坑开挖的效率，特制定本土石方工程作业指导书。
施工方案作业指导书报审表工程名称：编号：
本表一式二份，由承包单位填报，项目监理部、承包单位各存一份。
填写、使用说明
1、此表用于常规施工方案的报审。
2、施工承包单位在每个单位工程动工前，应编制该单位工程主要施工工序的施工方案（措施、作业指导书），并报项目监理部审查，文件的编、审、批人员应符合施工承包单位体系文件相关管理制度的规定。
4、专业监理工程师审查要点：
a) 文件的内容是否完整，编制质量好坏；
b) 该施工方案（措施、作业指导书）制定的施工工艺流程是否合理，施工方法是否得当，是否先进，是否有利于保证工程质量、安全、进度；
c) 安全危险点分析或危险源辨识、环境因素识别是否准确、全面，应对措施是否有效；
d) 质量保证措施是否有效，针对性是否强，是否落实了工程创优措施。
施工组织设计审查作业指导书施工组织设计是组织工程施工总体性的规划，是施工（承包）单位组织施工的指导性的文件，对施工组织设计审查主要是为了合理地组织施工，科学地进行管理，有效地使用人力、物力，安排好时间和空间，使工程施工满足建设单位的建设意图。
为指导项目监理部进行施工组织设计（方案）审查工作，特制定本标准。
1 范围本标准规定了对施工组织设计（方案）审查的内容、要点和步骤。
本标准适用于施工阶段监理过程中对施工组织设计（方案）的审查活动。
2 规范性引用文件<<建设工程监理规范>> （GB50319-2000）江苏省建筑工程施工阶段现场用表3 定义施工组织设计：指由施工（承包）单位在工程开工前编制的全面指导施工的文件，并包括某些重点部位、关键工序的施工方案。
4 职责4.1 总监理工程师对施工组织设计（方案）审查的组织实施和签认批准。
4.2 专业监理工程师参加施工组织设计（方案）审查。
5 工作程序5.1 施工组织设计审查程序施工组织设计审查程序（见图1）图 1 施工组织设计审查程序5.1.1 承包单位必须完成施工组织设计的编制及自审工作，并填写《施工组织设计（方案）报审表》（监理表式A3.1）报送项目监理机构。
5.1.2 总监理工程师应在约定时间内，组织专业监理工程师审查，提出审查意见后，由总监理工程师审查批准。
需要承包单位修改时，由总监理工程师签发书面的意见，退回承包单位修改后再报审，总监理工程师应重新审定。
5.1.3 已审定的施工组织设计由项目监理机构报送建设单位。
5.1.4 承包单位应按审定的施工组织设计文件组织施工。
如需对其内容做较大变更，应在实施前将变更内容书面报送项目监理机构重新审定。
5.1.5 对规模大、机构复杂或属新结构、特种结构的工程，项目监理机构应在审查施工组织设计后，报送监理单位技术负责人审查，其审查意见由总监理工程师签发。
必要时与建设单位协商，组织有关专家会审。
监理对施工单位报审资料审查要点项目监理部应从文件的是否完整，施工总进度计划是否满足合同工期，是否能保证施工的连续性、紧凑性、均衡性；总体施工方案在技术上是否可行，经济上是否合理，工艺上是否先进，能否满足施工总进度计划要求，安全文明施工、环保措施是否得当；施工现场平面布置是否合理，是否符合工程安全文明施工总体策划，是否与总进度计划相适应、是否考虑了施工机具、材料之间在空间和时间上的协调；资源供应计划是否与施工总进度计划和施工方案相一致等方面进行审查，提出监理意见。
安全文明施工实施细则：监理项目部审查要点1）文件的内容是否完整，是否符合安全文明施工总体策划方案，并对文件编制质量提出评价意见。
2）制定的安全文明施工管理目标是否符合工程建设目标。
3）是否建立了安全文明施工管理组织，责任制是否落实。
4）安全文明施工管理规章制度是否健全。
5）施工现场总平面布置是否合理。
6）安全文明施工设施、安全标牌是否齐全、标准、有效，设置是否合理。
7）安全文明施工措施和环境保护措施是否有效。
施工应急预案：监理项目部审查要点：1）紧急联络与救护体制是否健全。
2）应急资源的准备是否充足。
3）处理方案是否可行，是否考虑了工程所处的特殊地理位置，是否有利于人员急救，是否有利于降低损失。
主要施工机械/工器具/安全用具报审监理项目部审查要点：1）主要施工机械设备/工器具/安全用具的数量、规格、型号是否满足项目管理实施规划（施工组织设计）及本阶段工程施工需要。
2）机械设备定检报告是否合格，起重机械的安全准用证是否符合要求。
3）安全用具的试验报告是否合格。
大中型施工机械进场/出场申报监理项目部对进场申报的审查要点：1）拟进场设备是否与投标承诺一致。
2）是否适合现阶段工程施工需要。
3）拟进场设备检验、试验报告/安全准用证等是否已经报审合格。
（4）监理项目部对出场申报的审查要点：1）拟出场设备的工作是否已经完成。
2）后续施工是否不再需要使用该设备。
皖赣铁路扩能改造工程TA1-3 一般单位工程施工组织设计(方案)报审表注：本表一式4份，承包单位2份，监理、建设单位各1份。
TA1-3 一般单位工程施工组织设计(方案)报审表注：本表一式4份，承包单位2份，监理、建设单位各1份。
TA1-3 一般单位工程施工组织设计(方案)报审表注：本表一式4份，承包单位2份，监理、建设单位各1份。
TA1-3 一般单位工程施工组织设计(方案)报审表注：本表一式4份，承包单位2份，监理、建设单位各1份。
TA1-3 一般单位工程施工组织设计(方案)报审表注：本表一式4份，承包单位2份，监理、建设单位各1份。
TA1-3 一般单位工程施工组织设计(方案)报审表注：本表一式4份，承包单位2份，监理、建设单位各1份。
TA1-3 一般单位工程施工组织设计(方案)报审表注：本表一式4份，承包单位2份，监理、建设单位各1份。
TA1-3 一般单位工程施工组织设计(方案)报审表注：本表一式4份，承包单位2份，监理、建设单位各1份。
TA1-3 一般单位工程施工组织设计(方案)报审表注：本表一式4份，承包单位2份，监理、建设单位各1份。
TA1-3 一般单位工程施工组织设计(方案)报审表注：本表一式4份，承包单位2份，监理、建设单位各1份。
TA1-3 一般单位工程施工组织设计(方案)报审表注：本表一式4份，承包单位2份，监理、建设单位各1份。
TA1-3 一般单位工程施工组织设计(方案)报审表注：本表一式4份，承包单位2份，监理、建设单位各1份。
TA1-3 一般单位工程施工组织设计(方案)报审表注：本表一式4份，承包单位2份，监理、建设单位各1份。
施工技术方案报审表A-JL-02（编号：）三门峡至淅川高速公路卢氏至西坪段土建工程LXTJ-8标段（YK36+～K43+T梁架设施工作业指导书编制：审核：批准：中铁十九局集团有限公司三淅高速LXTJ-8标项目经理部二〇一三年八月十五日目录T梁架设施工作业指导书1.工程概况三门峡至淅川高速公路卢氏至西坪段工程LXTJ-8标段位于河南省三门峡市卢氏县五里川镇和朱阳关镇境内，起讫点里程为YK36+～K43+，线路全长。
始于五里川服务区设计终点（位于东岗子），沿五里川河下行，经苇园、河西村、竹园村，之后连续跨越老灌河，继续向东南方向延伸约700m结束。
本标段内共有7座/2966米桥梁，见表1-1。
表1-1 桥梁统计表根据项目公司工期要求和我项目部总体施工组织设计，我部30mT梁预制场位于K40+126～K40+490段路基上；40mT梁预制场位于K42+722～K43+165段路基上。
竹园梁场负责东岗子大桥、河西1号大桥、河西2号大桥、竹园1号大桥共380片30mT梁预制，架梁方向为：竹园1号大桥→河西2号大桥→河西1号大桥→东岗子大桥。
梁场设置存梁台座3孔（设计存梁单层24片），预制台座4排16个。
莫家营梁场负责竹园2号大桥、后湾大桥、段家沟大桥共445片40mT梁预制，架梁方向为：段家沟大桥→后湾大桥→竹园2号大桥。
梁场设置存梁台座3孔（设计存梁单层24片），预制台座4排16个。
2.编制目的编制T梁架设施工作业指导书的目的是为了更好的指导施工，使现场作业人员能够规范施工。
3.编制说明本作业指导书适用于三淅高速公路卢氏至西坪段土建工程LXTJ-8标段T梁架设施工作业。
3.1.编制依据(1)工程承包施工合同文件及竞争性合同谈判会议纪要、招标文件、施工图纸设计及补充设计图纸等。
(2)国家现行的施工技术规范、规程、指南、公路工程质量检验评定标准、试验规程等。
(3)河南省三门峡至淅川高速公路项目有限公司编制的《施工标准化实施细则》及下发的其它文件。
