井点降水方案介绍井点降水方案是一种用于评估和预测降水的方法。
它基于大气中存在的云滴的增长和凝结来形成降水。
在井点降水方案中,云滴的大小、数量和分布对降水的形成起着重要作用。
本文将介绍井点降水方案的原理、应用以及一些相关的应用案例。
原理井点降水方案基于云物理过程来模拟降水的发展过程。
在大气中,水蒸气会凝结成小水滴,形成云。
当云中的水滴增长到足够大的大小时,它们会下降,形成降水。
井点降水方案通过模拟和计算云滴的增长和凝结过程,来预测降水的强度和空间分布。
井点降水方案主要包括以下几个步骤:1.初始条件设置:确定初始的大气状态和环境条件,包括温度、湿度、风速和初始云滴的分布。
2.物理参数计算:根据大气的物理性质,计算云滴的增长速率和凝结速率。
3.井点形成:根据云滴的增长速率和凝结速率,确定井点的位置、大小和强度。
4.降水预测:根据形成的井点,预测降水的强度和空间分布。
应用井点降水方案在气象学、天气预报和气候研究中有广泛的应用。
它可以用于降水的预测、云物理过程的模拟和评估以及气候变化的研究。
降水预测井点降水方案可以用于降水的预测。
利用云物理过程模拟和计算降水的形成过程,可以得到降水的强度和空间分布。
这对于天气预报、农业生产和水资源管理等方面都有很大的意义。
云物理过程研究井点降水方案可以模拟和评估云物理过程。
通过观测和分析云滴的增长和凝结过程,可以对云的演变和发展进行研究。
这对于理解云的物理性质、气候变化以及气溶胶和云之间的相互作用等方面具有重要价值。
气候变化研究井点降水方案可以应用于气候变化的研究。
通过模拟和计算云滴的增长和凝结过程,可以评估全球气候变化对降水的影响。
这有助于研究地球气候系统的演变和预测未来的气候变化趋势。
相关案例以下是一些使用井点降水方案的相关应用案例:1.天气预报:使用井点降水方案可以提高天气预报的准确性。
通过分析云滴的增长和凝结过程,可以更准确地预测降水的时间、地点和强度,从而改善天气预报的预测能力。
井点降水施工方法
井点降水是指在地下水位较高的情况下,通过降低井周围地下水位来实现施工的方法。
主要包括以下几个步骤:
1. 施工前调查:对施工现场周围地下水位、地质情况和施工要求进行详细调查,确定井点降水的具体方案。
2. 设计井点降水系统:根据调查结果,设计井点降水系统,包括井点布置、井深、井径和井距等。
3. 钻井:根据设计要求,在施工现场钻井,井点的数量和布置根据具体情况进行确定,一般为一井对应一井。
4. 安装排水泵和管路:在钻井完成后,安装排水泵和排水管路,将地下水抽出并排入合适的排水系统。
5. 运行井点降水系统:启动排水泵,将井点降水系统投入运行。
根据施工现场的地下水位和泵的性能,合理调节排水泵的工作状态,以保持地下水位在合理范围内。
6. 监测和维护:定期监测井点降水系统的运行情况和地下水位,根据需要进行调整和维护。
确保系统正常运行和施工的顺利进行。
需要注意的是,在进行井点降水施工时,要考虑保护周围环境的要求,避免对地下水资源和周边地质环境造成不良影响。
此
外,根据实际情况和施工要求,还可以采用其他辅助方法,如加固井点、实施地下排水等。

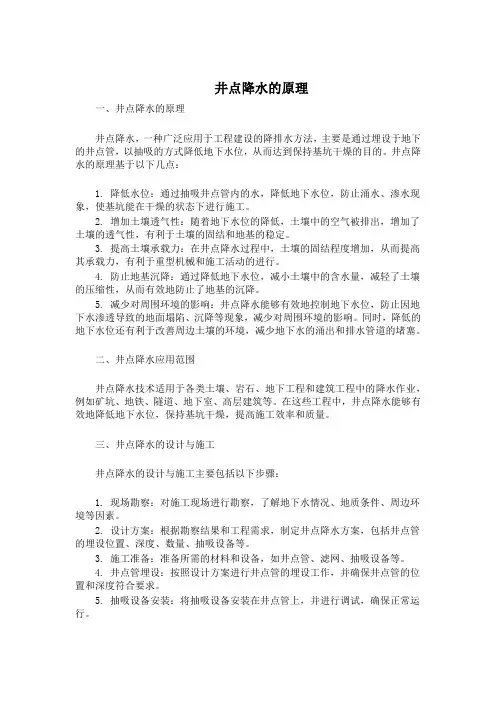

井点降水的原理一、井点降水的原理井点降水,一种广泛应用于工程建设的降排水方法,主要是通过埋设于地下的井点管,以抽吸的方式降低地下水位,从而达到保持基坑干燥的目的。
井点降水的原理基于以下几点:1. 降低水位:通过抽吸井点管内的水,降低地下水位,防止涌水、渗水现象,使基坑能在干燥的状态下进行施工。
2. 增加土壤透气性:随着地下水位的降低,土壤中的空气被排出,增加了土壤的透气性,有利于土壤的固结和地基的稳定。
3. 提高土壤承载力:在井点降水过程中,土壤的固结程度增加,从而提高其承载力,有利于重型机械和施工活动的进行。
4. 防止地基沉降:通过降低地下水位,减小土壤中的含水量,减轻了土壤的压缩性,从而有效地防止了地基的沉降。
5. 减少对周围环境的影响:井点降水能够有效地控制地下水位,防止因地下水渗透导致的地面塌陷、沉降等现象,减少对周围环境的影响。
同时,降低的地下水位还有利于改善周边土壤的环境,减少地下水的涌出和排水管道的堵塞。
二、井点降水应用范围井点降水技术适用于各类土壤、岩石、地下工程和建筑工程中的降水作业,例如矿坑、地铁、隧道、地下室、高层建筑等。
在这些工程中,井点降水能够有效地降低地下水位,保持基坑干燥,提高施工效率和质量。
三、井点降水的设计与施工井点降水的设计与施工主要包括以下步骤:1. 现场勘察:对施工现场进行勘察,了解地下水情况、地质条件、周边环境等因素。
2. 设计方案:根据勘察结果和工程需求,制定井点降水方案,包括井点管的埋设位置、深度、数量、抽吸设备等。
3. 施工准备:准备所需的材料和设备,如井点管、滤网、抽吸设备等。
4. 井点管埋设:按照设计方案进行井点管的埋设工作,并确保井点管的位置和深度符合要求。
5. 抽吸设备安装:将抽吸设备安装在井点管上,并进行调试,确保正常运行。
6. 抽吸降水:启动抽吸设备,进行降水作业,并实时监测地下水位的变化情况。
7. 维护与检测:在降水过程中,定期对井点降水系统进行检查和维护,确保正常运行。

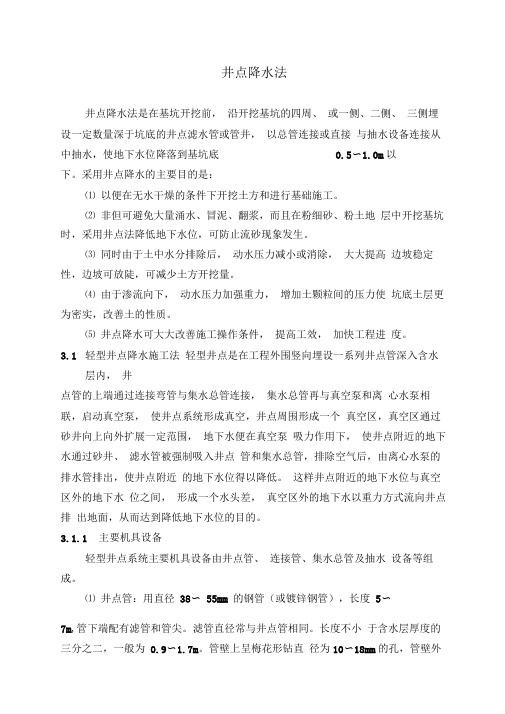

井点降水法井点降水法是在基坑开挖前,沿开挖基坑的四周、或一侧、二侧、三侧埋设一定数量深于坑底的井点滤水管或管井,以总管连接或直接与抽水设备连接从中抽水,使地下水位降落到基坑底0.5〜1.0m以下。
采用井点降水的主要目的是:⑴ 以便在无水干燥的条件下开挖土方和进行基础施工。
⑵ 非但可避免大量涌水、冒泥、翻浆,而且在粉细砂、粉土地层中开挖基坑时,采用井点法降低地下水位,可防止流砂现象发生。
⑶ 同时由于土中水分排除后,动水压力减小或消除,大大提高边坡稳定性,边坡可放陡,可减少土方开挖量。
⑷ 由于渗流向下,动水压力加强重力,增加土颗粒间的压力使坑底土层更为密实,改善土的性质。
⑸ 井点降水可大大改善施工操作条件,提高工效,加快工程进度。
3.1轻型井点降水施工法轻型井点是在工程外围竖向埋设一系列井点管深入含水层内,井点管的上端通过连接弯管与集水总管连接,集水总管再与真空泵和离心水泵相联,启动真空泵,使井点系统形成真空,井点周围形成一个真空区,真空区通过砂井向上向外扩展一定范围,地下水便在真空泵吸力作用下,使井点附近的地下水通过砂井、滤水管被强制吸入井点管和集水总管,排除空气后,由离心水泵的排水管排出,使井点附近的地下水位得以降低。
这样井点附近的地下水位与真空区外的地下水位之间,形成一个水头差,真空区外的地下水以重力方式流向井点排出地面,从而达到降低地下水位的目的。
3.1.1主要机具设备轻型井点系统主要机具设备由井点管、连接管、集水总管及抽水设备等组成。
⑴ 井点管:用直径38〜55mm 的钢管(或镀锌钢管),长度5〜7m,管下端配有滤管和管尖。
滤管直径常与井点管相同。
长度不小于含水层厚度的三分之二,一般为0.9〜1.7m。
管壁上呈梅花形钻直径为10〜18mm的孔,管壁外包两层滤网,内层为细滤网,采用网眼30〜50孔/cm2的黄铜丝布、生丝布或尼龙丝布;外层为粗滤网,采用网眼3〜10孔/cm2的铁丝布或尼龙丝布。

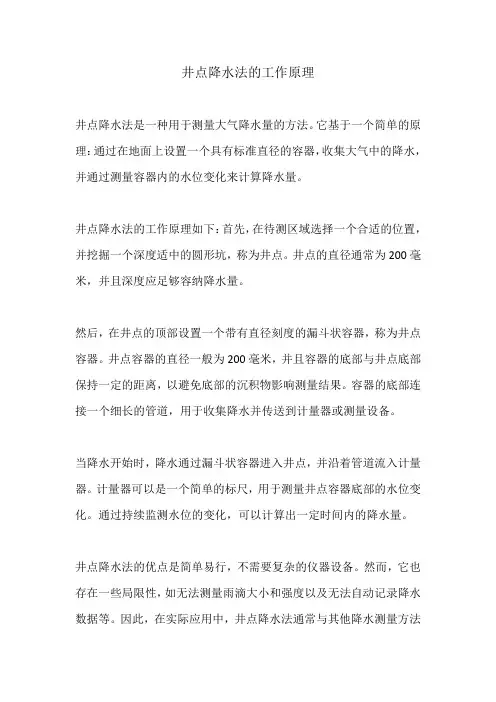

井点降水法的工作原理
井点降水法是一种用于测量大气降水量的方法。
它基于一个简单的原理:通过在地面上设置一个具有标准直径的容器,收集大气中的降水,并通过测量容器内的水位变化来计算降水量。
井点降水法的工作原理如下:首先,在待测区域选择一个合适的位置,并挖掘一个深度适中的圆形坑,称为井点。
井点的直径通常为200毫米,并且深度应足够容纳降水量。
然后,在井点的顶部设置一个带有直径刻度的漏斗状容器,称为井点容器。
井点容器的直径一般为200毫米,并且容器的底部与井点底部保持一定的距离,以避免底部的沉积物影响测量结果。
容器的底部连接一个细长的管道,用于收集降水并传送到计量器或测量设备。
当降水开始时,降水通过漏斗状容器进入井点,并沿着管道流入计量器。
计量器可以是一个简单的标尺,用于测量井点容器底部的水位变化。
通过持续监测水位的变化,可以计算出一定时间内的降水量。
井点降水法的优点是简单易行,不需要复杂的仪器设备。
然而,它也存在一些局限性,如无法测量雨滴大小和强度以及无法自动记录降水数据等。
因此,在实际应用中,井点降水法通常与其他降水测量方法
结合使用,以获得更全面和准确的降水数据。
井点降水井点降水,是人工降低地下水位的一种方法。
故又称“井点降水法” 在基坑开挖前,在基坑四周埋设一定数量的滤水管(井),利用抽水设备抽水使所挖的土始终保持干燥状态的方法。
所采用的井点类型有:轻型井点、喷射井点、电渗井点、管井井点、深井井点等。
目录目的施工准备施工方法通病及预防措施安全质量保证措施编辑本段目的一般该方法用于地下水位比较高的施工环境中,是土方工程、地基与基础工程施工中的一项重要技术措施,能疏干基土中的水分、促使土体固结,提高地基强度,同时可以减少土坡土体侧向位移与沉降,稳定边坡,消除流砂,减少基底土的隆起,使位于天然地下水以下的地基与基础工程施工能避免地下水的影响,提供比较干的施工条件,还可以减少土方量、缩短工期、提高工程质量和保证施工安全。
?编辑本段施工准备井点设备主要包括井点管(下端为滤管)、集水总管和抽水设备等。
?井点管采用Φ60×5长6.0m无缝钢管。
管下端配2.0m滤管,滤管采用与井点管同直径钢管,井点管和滤管之间连接钢制管箍,与集水总管连接用耐压胶管,滤管钻梅花孔,直径5mm,距15mm,外包尼龙网(100目)五层,钢丝网二层,外缠20#镀锌铁丝,间距10mm。
? 集水总管为内100—127mm的无缝钢管,每节长4米,其间用橡皮套管连结,并用钢箍接紧,以防漏水,总管上装有与井点管联结的短接头,间距0.8米—1.2米。
每套抽水设备有真空泵一台,离心泵一台,水气分离器一台,每套井点降水设备带70根井点降水管。
编辑本段施工方法井点的平面布置为环状井点,并点管至坑壁不小于1.0m,防局部发生漏气。
高程布置,根据井点的埋设深度H(不包括滤管)。
H≥H1+h+IL(m)?H1——井管埋设面至基坑底的距离;?h——基坑中心处底面至降低后地下水位的距离,一般为0.5—?1.0m?;?I——地下水降落坡度,环状井点?1/10?;?L——井点管至基坑中心的水平距离。
?同时还应考虑井点管一般要露出面0.2m左右,无论在任何情况下,滤管必须埋在透水层内,为了充分利用抽吸能力,总管的布置接近地下水位线,这样事先应挖槽,水泵轴心标高宜与总管平行或略低于总管,总管应具有0.25—0.5%坡度(坡向泵层),各段总管与滤管最好分别设在同一水平面,不宜高低悬殊。
井点降水法和冻结法一、井点降水法井点降水法是在基坑开挖前,在基坑四周埋设一定数量的滤水管(井),利用抽水设备抽水使所挖的土始终保持干燥状态的方法。
井点降水法所采用的井点类型有:轻型井点、喷射井点、电渗井点、管井井点、深井井点等。
(1)轻型井点:轻型井点是沿基坑四周每隔一定距离埋入井点管(直径38-- 51MM,长5--7M的钢管)至蓄水层内,利用抽水设备将地下水从井点管内不停抽出,使原有地下水降至坑底以下。
在施工过程中要不断的抽水,直至施工完毕。
(2)喷射井点:如果仍采用轻型井点要采用多级井点,就会增加基坑挖土量、延长工期并增加设备数量,显然不经济。
因此,当降水深度超过8m时,宜采用喷射井点,降水深度可达8--20m。
喷射井点的设备,主要由喷射井管、高压水泵和管路系统组成。
(3)电渗井点:对于渗透系数很小的土(K小于0.1m/d),因土粒间微小空隙的毛细血管作用,可以采用的方法。
电渗井点是井点管作阴极,在其内侧相应地插入钢筋或钢管做阳极,通入直流电后,在电场的作用下,使土中的水流加速向阴极渗透,流向井点管。
这种方法耗电多,只在特殊情况下使用。
(4)管井井点:管井井点就是沿基坑每隔一定距离设置一个管井,每个管井单独用一台水泵不断抽水来降低水位。
这在地下水量大的情况下比较适用。
(5)深井井点:当降水超过15m时,在管井井点采用一般的潜水泵和离心泵满足不了降水的要求,可加大管井深度,改采用深井泵即深井井点来解决。
深井井点一般可降低水位30--40m,有的甚至可以达到100m以上。
常见的深井泵有两种类型:电动机在地面上的深井泵及深井潜水泵(沉没式深井泵)。
二、冻结法冻结法一种施工方法,最早用于俄国金矿开采,后由德国工程师用于煤矿矿井建设获得专利技术趋于成熟,现在已广泛应用于地铁、深基坑、矿井建设等工程中。
基本原理冻结技术是利用人工制冷技术,使地层中的水结冰,把天然岩土变成冻土,增加其强度和稳定性,隔绝地下水与地下工程的联系,以便在冻结壁的保护下进行地下工程掘砌施工的特殊施工技术。

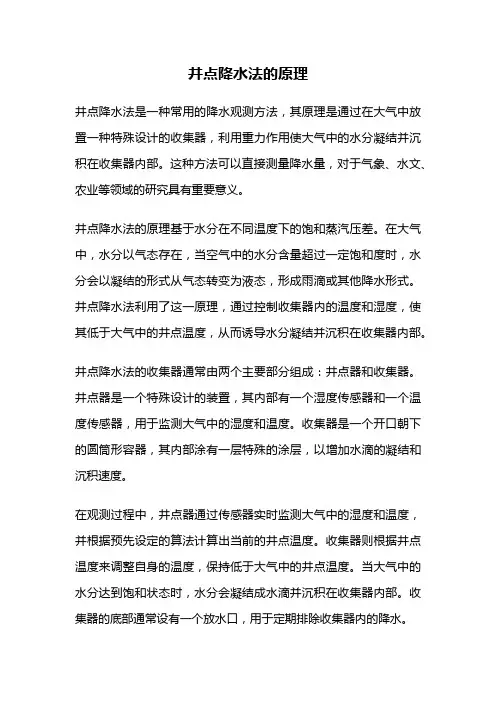

井点降水法的原理井点降水法是一种常用的降水观测方法,其原理是通过在大气中放置一种特殊设计的收集器,利用重力作用使大气中的水分凝结并沉积在收集器内部。
这种方法可以直接测量降水量,对于气象、水文、农业等领域的研究具有重要意义。
井点降水法的原理基于水分在不同温度下的饱和蒸汽压差。
在大气中,水分以气态存在,当空气中的水分含量超过一定饱和度时,水分会以凝结的形式从气态转变为液态,形成雨滴或其他降水形式。
井点降水法利用了这一原理,通过控制收集器内的温度和湿度,使其低于大气中的井点温度,从而诱导水分凝结并沉积在收集器内部。
井点降水法的收集器通常由两个主要部分组成:井点器和收集器。
井点器是一个特殊设计的装置,其内部有一个湿度传感器和一个温度传感器,用于监测大气中的湿度和温度。
收集器是一个开口朝下的圆筒形容器,其内部涂有一层特殊的涂层,以增加水滴的凝结和沉积速度。
在观测过程中,井点器通过传感器实时监测大气中的湿度和温度,并根据预先设定的算法计算出当前的井点温度。
收集器则根据井点温度来调整自身的温度,保持低于大气中的井点温度。
当大气中的水分达到饱和状态时,水分会凝结成水滴并沉积在收集器内部。
收集器的底部通常设有一个放水口,用于定期排除收集器内的降水。
井点降水法的优点在于其测量结果准确可靠。
由于井点降水法是直接测量降水量,不需要经过其他计算或转换,所得到的数据更加真实可信。
此外,井点降水法对于各种降水形式都适用,无论是雨滴、雪花还是雾滴,都能够被准确地收集和测量。
这使得井点降水法在气象、水文、农业等领域的应用非常广泛。
然而,井点降水法也存在一些局限性。
首先,由于井点降水法需要在大气中放置收集器,因此需要有一定的空间和设备来进行观测。
其次,井点降水法对于大范围的降水观测不太适用,因为需要放置多个收集器来进行测量,这增加了观测的复杂性和成本。
此外,井点降水法对于降水强度的测量相对较为困难,因为收集器的容量和排水速度会对结果产生一定的影响。

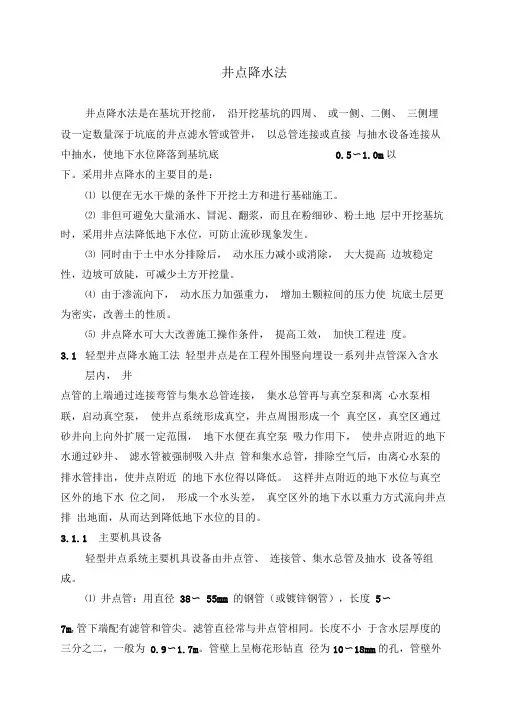

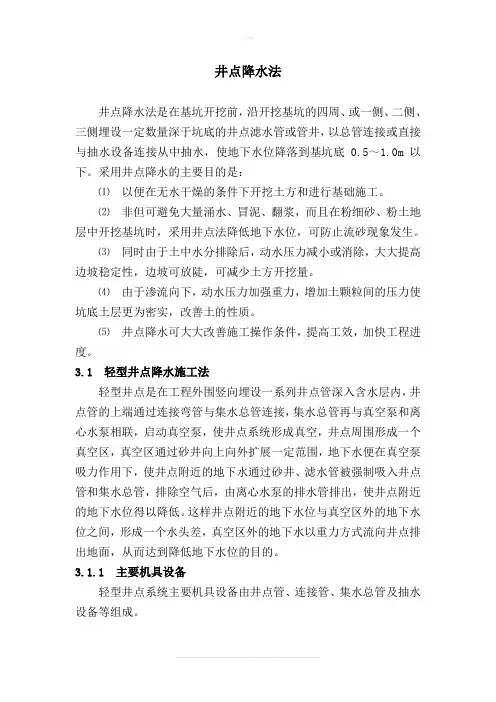

井点降水法井点降水法是在基坑开挖前,沿开挖基坑的四周、或一侧、二侧、三侧埋设一定数量深于坑底的井点滤水管或管井,以总管连接或直接与抽水设备连接从中抽水,使地下水位降落到基坑底0.5~1.0m以下。
采用井点降水的主要目的是:⑴以便在无水干燥的条件下开挖土方和进行基础施工。
⑵非但可避免大量涌水、冒泥、翻浆,而且在粉细砂、粉土地层中开挖基坑时,采用井点法降低地下水位,可防止流砂现象发生。
⑶同时由于土中水分排除后,动水压力减小或消除,大大提高边坡稳定性,边坡可放陡,可减少土方开挖量。
⑷由于渗流向下,动水压力加强重力,增加土颗粒间的压力使坑底土层更为密实,改善土的性质。
⑸井点降水可大大改善施工操作条件,提高工效,加快工程进度。
3.1 轻型井点降水施工法轻型井点是在工程外围竖向埋设一系列井点管深入含水层内,井点管的上端通过连接弯管与集水总管连接,集水总管再与真空泵和离心水泵相联,启动真空泵,使井点系统形成真空,井点周围形成一个真空区,真空区通过砂井向上向外扩展一定范围,地下水便在真空泵吸力作用下,使井点附近的地下水通过砂井、滤水管被强制吸入井点管和集水总管,排除空气后,由离心水泵的排水管排出,使井点附近的地下水位得以降低。
这样井点附近的地下水位与真空区外的地下水位之间,形成一个水头差,真空区外的地下水以重力方式流向井点排出地面,从而达到降低地下水位的目的。
3.1.1 主要机具设备轻型井点系统主要机具设备由井点管、连接管、集水总管及抽水设备等组成。
⑴井点管:用直径38~55mm的钢管(或镀锌钢管),长度5~7m,管下端配有滤管和管尖。
滤管直径常与井点管相同。
长度不小于含水层厚度的三分之二,一般为0.9~1.7m。
管壁上呈梅花形钻直径为10~18mm的孔,管壁外包两层滤网,内层为细滤网,采用网眼30~50孔/cm2的黄铜丝布、生丝布或尼龙丝布;外层为粗滤网,采用网眼3~10孔/cm2的铁丝布或尼龙丝布。
为避免滤孔淤塞,在管壁与滤网间用铁丝绕成螺旋状隔开,滤网外面再围一层8号粗铁丝保护层。

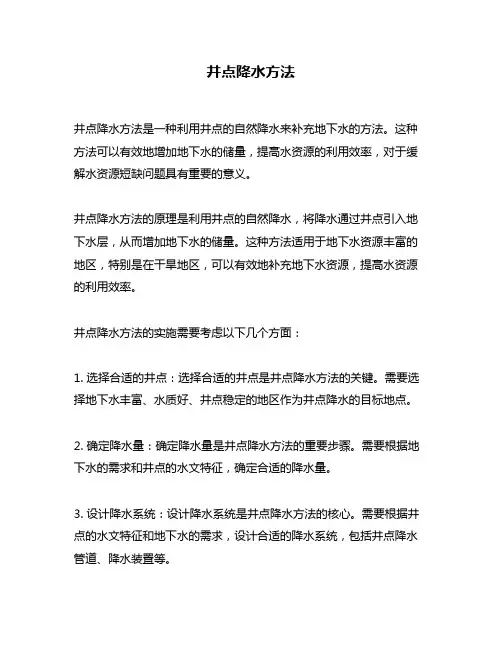

什么是井点降水方法(1)井点降水方法井点分为轻型井点(包括电渗井点及喷射井点)和管井井点(包括深井点)。
各类井点降水法应根据土的渗透系数、降水深度、设备条件及经济性等的要求来选用,可参见表卜卜15。
井点降水法中轻型井点应用广泛。
(2)井点降水的作用井点降水法是在基坑槽开挖前,预先在基坑四周埋设一定数量的滤水管和离心水泵,利用真空原理,通过抽水设备不断地抽出地下水,使地下水位降低到坑底以下,使所挖的土始终保持较干燥状态。
其作用主要表现在:杜绝地下水涌入坑内(图1-1-20,a)、阻止边坡塌方(图1-1-20,b)、防止坑底土的管涌(图1-1-20,c)、减小侧向水平荷载(图1-1-20d)、消除流砂现象(图1-1-20,e)。
1.为何需要进行降水在地下水位较高地区开挖深基坑时,土的含水层被切断,地下水会不断地渗流入基坑内。
为了保证施工的正常进行,防止出现流砂、边坡失稳和地基承载力下降,必须做好基坑的降水工作。
2.喷射井点当基坑开挖所需降水深度超过6m时,一级的轻型井点就难以收到预期的降水效果,这时如果场地许可,可以采用二级甚至多级轻型井点以增加降水深度,达到设计要求。
但是这样一来会增加基坑土方施工工程量、增加降水设备用量并延长工期,二来也扩大了井点降水的影响范围而对环境不利。
为此,可考虑采用喷射井点。
根据工作流体的不同,以压力水作为工作流体的为喷水井点;以压缩空气作为工作流体的是喷气井点,两者的工作原理是相同的。
喷射井点系统主要是由喷射井点、高压水泵(或空气压缩机)和管路系统组成。
如图所示。
喷射井管由内管和外管组成,在内管的下端装有喷射扬水器与滤管相连。
当喷射井点工作时,由地面高压离心水泵供应的高压工作水经过内外管之间的环行空间直达底端,在此处工作流体由特制内管的两侧进水孔至喷嘴喷出,在喷嘴处由于断面突然收缩变小,使工作流体具有极高的流速,(30~60m/s)在喷口附近造成负压(形成真空),将地下水经过滤管吸入,吸入的地下水在混合室与工作水混合,然后进入扩散室,水流在强大压力的作用下把地下水同工作水一同扬升出地面,经排水管道系统排至集水池或水箱,一部分用低压泵排走,另一部分供高压水泵压入井管外管内作为工作水流。
如此循环作业,将地下水不断从井点管中抽走,使地下水渐渐下降,达到设计要求的降水深度。
喷射井点用作深层降水,应用在粉土、极细砂和粉砂中较为适用。
在较粗的砂粒中,由于出水量较大,循环水流就显得不经济,这时宜采用深井泵。
一般一级喷射井点可降低地下位8~20m,甚至20m以上。
3.电渗井点在粘土和粉质粘土中进行基坑开挖施工,由于土体的渗透系数较小,为加速土中水分向井点管中流入,提高降水施工的效果,除了应用真空产生抽吸作用以外,还可加用电渗。
所谓电渗井点,一般与轻型井点或喷射井点结合使用,是利用轻型井点或喷射井点管本身作为阴极,一金属棒(钢筋、钢管、铝棒等)作为阳极。
通入直流电(采用直流发电机或直流电焊机)后,带有负电荷的土粒即向阳极移动(即电泳作用),而带有正电荷的水则向阴极方向集中,产生电渗现象。
在电渗与井点管内的真空双重用下,强制粘土中的水由井点管快速排出,井点管连续抽水,从而地下水位渐渐降低。
因此,对于渗透系数较小(小于0.1m/d)的饱和粘土,特别是淤泥荷淤泥质粘土,单纯利用井点系统的真空产生的抽吸作用可能较难降水从土体中抽出排走,利用粘土的电渗现象和电泳作用特性,一方面加速土体固结,增加土体强度,另一方面也可以达到较好的降水效果。
电渗井点的原理可参见图。
4.管井井点对于渗透系数为20~200m/d且地下水丰富的土层、砂层,用明排水造成土颗粒大量流失,引起边坡塌方,用轻型井点难以满足排降水的要求。
这时候可采用管井井点。
管井井点就是沿基坑每隔一定距离设置一个管井,或在坑内降水时每一定距离设置一个管井,每个管井单独用一台水泵不断抽取管井内的水来降低地下水位。
管井井点具有排水量大、排水效果好、设备简单、易于维护等特点,降水深度3~5m,可代替多组轻型井点作用。
井点构造与设备如图5.深井井点对于渗透系数大、涌水量大、降水较深的不砂类土,及用其它井点降水不易解决的深层降水,可采用深井井点系统。
深井井点降水是在深基坑的周围埋置深于基坑的井管,使地下水通过设置在井管内的潜水电泵将地下水抽出,使地下水位底于坑底。
本法具有排水量大,降水深(可达50m),不受吸程限制,排水效果好;井距大,对平面布置的干扰小;可用于各种情况,不受土层限制;成孔(打井)用人工或机械均可,较易于解决;井点制作、降水设备及操作工艺、维护均较简单,施工速度快;如果井点管采用钢管、塑料管,可以整根拔出重复使用等优点;但一次性投资大,成孔质量要求严格;降水完毕,井管拔出较困难。
适用于渗透系数较大(10~250m/d),土质为砂类土,地下水丰富,降水深,面积大,时间长的情况,对在有流砂和重复挖填土方区使用,效果尤佳。
井点系统设备由深井、井管和潜水水泵等组成,如图。
6.排水沟常用截面基坑(槽)排水沟常用截面表7.排水沟和集水井的具体设置四周的排水沟和集水井应设置在拟建建筑基础边以外净距0.4m处,并设在地下水走向的上游。
排水沟的深度为0.3~0.4m,沟底宽度不小于0.3m,坡度为0.1%~0.5%。
排水沟边缘层离开边坡坡脚不少于0.3m。
8.基坑较深时,多采用明沟的设置当基础较深且地下水位较高以及多层土中上部都有深水性较强的土层时,可在基坑边坡上设置多层明沟,分层排除上部土中的地下水,以避免上层地下水流出冲刷土的边坡造成塌方。
9. 井点降水在基坑施工时的意义基坑开挖施工与降水基坑的开挖施工,无论是采用支护体系的垂直开挖还是放坡开挖,如果施工地区的地下水位较高,都将涉及到地下水对基坑施工的影响这一问题。
当开挖施工的开挖面低于地下水位时,土体的含水层被切断,地下水便会从坑外或坑底不断地渗入基坑内,另外在基坑开挖期间由于下雨或其它原因,可能会在基坑内造成滞留水,这样会使坑底地基土强度降低,压缩性增大。
这样一来,从基坑开挖施工的安全角度出发,对于采用支护体系的垂直开挖,坑内被动区土体由于含水量增加导致强度、刚度降低,对控制支护体系的稳定性、强度和变形都是十分不利的;对于放坡开挖来讲,也增加了边坡失稳和产生流砂的可能性。
从施工角度出发,在地下水位以下进行开挖,坑内滞留水一方面增加了土方开挖施工的难度,另一方面也使地下主体结构的施工难以顺利进行。
而且在水的浸泡下,地基土的强度大大降低,也影响了其承载力。
因此,为保证深基坑工程开挖施工的顺利进行,同时保证地下主体结构施工的正常进行以及地基土的强度不遭受损失,一方面在地下水位较高的地区,当开挖面低于地下水位时,需采取降低地下水位的措施;另一方面基坑开挖期间坑内需采取排水措施以排出坑内滞留水,使基坑处于干燥的状态,以利于施工。
10. 引发流砂的因素根据常发生流砂地区的工程实践及土工分析,可发现引起流砂的因素大致有:1).主要外因取决于水力坡度的大小,即该地区地下水位越高,基坑挖深越大,水力压力差越大,越容易产生流砂现象;2).土的颗粒组成中粘土含量小于10%,而粉砂含量大于75%;3).土的不均匀系数D60/D10<5(式中D60为限定颗粒,即小于某粒径的土粒重量计百分数为60%时;D10为有效粒径,即小于某粒径的土粒重量计百分数为10%时)。
易发生流砂地区取得不均匀系数的值在1.6~3.2之间;4).土的含水量大于30%;5).土的空隙率大于43%;6).在粘性土中有砂夹层的地质构造中,砂质粉土或砂层的厚度大于250mm。
11. 流砂防范措施防范流砂的措施防范流砂现象的产生,可根据其产生机理从两方面入手:一方面可以通过减小水位差,另一方面可以通过增加地下水的渗流路线,从而减小其水力坡度,达到防范流砂的目的。
在具体施工时,可以采取降水或设置挡水帷幕等措施。
1).降水根据开挖工程的具体情况,包括工程性质、开挖深度、土质条件等,并综合考虑经济等因素而采取相适应的降水方法。
开挖深度较浅的基坑(H≤6m)可采取用普通轻型井点;深基坑(H>6m)可考虑采用喷射井点、深井井点等井点降水措施,也可以结合基坑的平面形状及周围环境条件,采用多级轻型井点或综合多种井点降水方式以达到经济合理的降水效果。
2).挡水帷幕挡水帷幕的作用为加长地下水渗流路线,以阻止或限制地下水渗流到基坑中去。
常用挡水帷幕的种类主要包括:(1)钢板桩钢板桩作为挡水帷幕的有效程度取决于板桩之间的止口锁合程度及钢板桩的长度。
一般在板缝间易漏水,因此钢板桩挡水帷幕只能阻挡较大水流,水中小工程的施工,可在四周打设钢板桩,进行水下挖土然后水下浇筑混凝土以止水,而水下混凝土封闭必须能承受上升的压力。
对于一般基坑工程还需结合降水或其它挡水措施以增强挡水效果。
(2)水泥搅拌桩水泥搅拌桩相互搭接形成挡水帷幕是近年来常用的挡水措施。
水泥搅拌桩桩身1渗流系数极小,可以达到较好的挡水效果。
当水泥搅拌桩间搭接处间断施工时,可能会造成搭接处结合不严密而漏水,这可以通过合理组织施工或采取局部注浆措施来进行防治。
(3)地下连续墙地下连续墙墙身为钢筋混凝土,挡水效果好,我国首次应用地下连续墙便是作为水库截水防渗之用。
但地下连续墙造价昂贵,作为挡水帷幕使用一般仅在超大型重要工程中采用,在基坑工程中地下连续墙一般作为支护墙体,同时起到挡水的作用。
在地下连续墙用于挡水时需要注意其槽段间接头处的质量以防止漏水,必要时可采取局部注浆措施以加强挡水效果。
(4)注浆挡水帷幕沿基坑边采用压密注浆形成密闭挡水帷幕可起到截流地下水以防止流砂的目的。
注浆材料可以采用水泥浆或化学浆液,常用的有:水泥和水;水泥、膨润土、减少表面张力的粘合剂和水;硅胶、Am-9、丙凝等。
(5)冻结法采用冻结法将基坑周围或坑底土体一定范围内地下水冻结,一方面起到加固土体,同时作为支护的作用,另一方面达到挡水以防流砂的目的。
