碳纤维导线的特性及应用

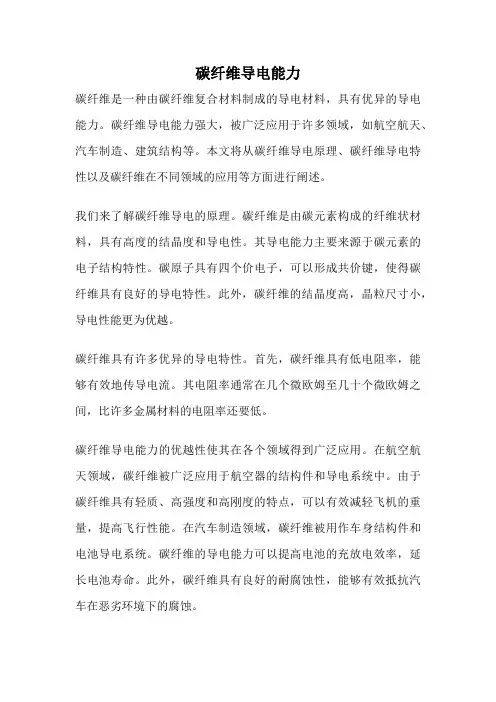

碳纤维导电能力碳纤维是一种由碳纤维复合材料制成的导电材料，具有优异的导电能力。

碳纤维导电能力强大，被广泛应用于许多领域，如航空航天、汽车制造、建筑结构等。

本文将从碳纤维导电原理、碳纤维导电特性以及碳纤维在不同领域的应用等方面进行阐述。

我们来了解碳纤维导电的原理。

碳纤维是由碳元素构成的纤维状材料，具有高度的结晶度和导电性。

其导电能力主要来源于碳元素的电子结构特性。

碳原子具有四个价电子，可以形成共价键，使得碳纤维具有良好的导电特性。

此外，碳纤维的结晶度高，晶粒尺寸小，导电性能更为优越。

碳纤维具有许多优异的导电特性。

首先，碳纤维具有低电阻率，能够有效地传导电流。

其电阻率通常在几个微欧姆至几十个微欧姆之间，比许多金属材料的电阻率还要低。

碳纤维导电能力的优越性使其在各个领域得到广泛应用。

在航空航天领域，碳纤维被广泛应用于航空器的结构件和导电系统中。

由于碳纤维具有轻质、高强度和高刚度的特点，可以有效减轻飞机的重量，提高飞行性能。

在汽车制造领域，碳纤维被用作车身结构件和电池导电系统。

碳纤维的导电能力可以提高电池的充放电效率，延长电池寿命。

此外，碳纤维具有良好的耐腐蚀性，能够有效抵抗汽车在恶劣环境下的腐蚀。

在建筑结构领域，碳纤维被广泛应用于建筑材料和导电系统中。

碳纤维增强复合材料具有轻质、高强度和高刚度的特点，可以用于制造建筑结构件，提高建筑物的承载能力和抗震性能。

同时，碳纤维导电系统可以实现建筑物内部的电力供应和设备控制，提高建筑物的智能化水平。

此外，碳纤维导电材料还可以用于制造导电纤维和导电布料，用于电子产品的制造和电磁屏蔽。

碳纤维具有优异的导电能力，被广泛应用于航空航天、汽车制造、建筑结构等领域。

碳纤维导电材料具有低电阻率、高强度和高刚度的特点，能够有效传导电流，并承受较大的电流载荷。

碳纤维导电系统可以用于实现电力供应和设备控制，提高产品的智能化水平。

随着科学技术的不断进步，碳纤维导电材料的应用前景将更加广阔。

碳纤维的特性及应用碳纤维是高级复合材料的增强材料，具有轻质、高强、高模、耐化学腐蚀、热膨胀系数小等一系列优点，归纳如下：一、轻质、高强度、高模量碳纤维的密度是1.6-2.5g/cm3，碳纤维拉伸强度在2.2Gpa以上。

因此，具有高的比强度和比模量，它比绝大多数金属的比强度高7倍以上，比模量为金属的5倍以上。

由于这个优点，其复合材料可广泛应用于航空航天、汽车工业、运动器材等。

二、热膨胀系数小绝大多数碳纤维本身的热膨胀系数，室内为负数（-0.5～-1.6）×10-6/K，在200～400℃时为零，在小于1000℃时为1.5×10-6/K。

由它制成的复合材料膨胀系数自然比较稳定，可作为标准衡器具。

三、导热性好通常无机和有机材料的导热性均较差，但碳纤维的导热性接近于钢铁。

利用这一优点可作为太阳能集热器材料、传热均匀的导热壳体材料。

四、耐化学腐蚀性好从碳纤维的成分可以看出，它几乎是纯碳，而碳又是最稳定的元素之一。

它除对强氧化酸以外，对酸、碱和有机化学药品都很稳定，可以制成各种各样的化学防腐制品。

我国已从事这方面的应用研究，随着今后碳纤维的价格不断降低，其应用范围会越来越广。

五、耐磨性好碳纤维与金属对磨时，很少磨损，用碳纤维来取代石棉制成高级的摩檫材料，已作为飞机和汽车的刹车片材料。

六、耐高温性能好碳纤维在400℃以下性能非常稳定，甚至在1000℃时仍无太大变化。

复合材料耐高温性能主要取决于基体的耐热性，树脂基复合材料其长期耐热性只达300℃左右，陶瓷基、碳基和金属基的复合材料耐高温性能可与碳纤维本身匹配。

因此碳纤维复合材料作为耐高温材料广泛用于航空航天工业。

七、突出的阻尼与优良的透声纳利用这二种特点可作为潜艇的结构材料，如潜艇的声纳导流罩等。

八、高X射线透射率发挥此特点已经在医疗器材中得到应用。

九、疲劳强度高碳纤维的结构稳定，制成的复合材料，经应力疲劳数百万次的循环试验后，其强度保留率仍有60%，而钢材为40%，铝材为30%，而玻璃钢则只有20%-25%.因此设计制品所取的安全系数，碳纤维复合材料为最低。

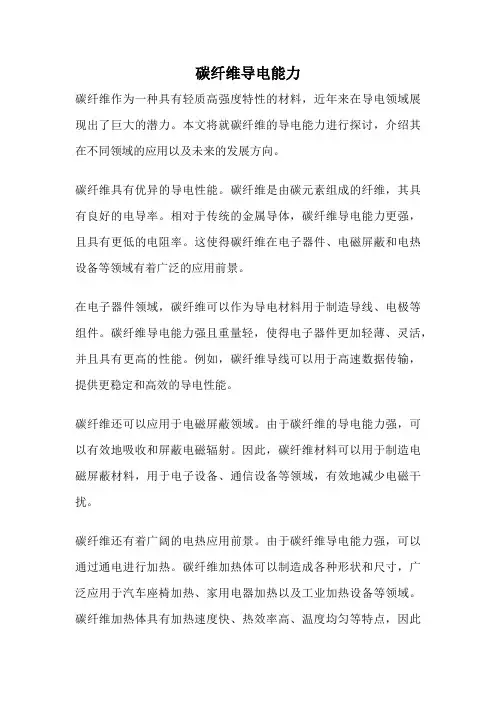

碳纤维导电能力碳纤维作为一种具有轻质高强度特性的材料，近年来在导电领域展现出了巨大的潜力。

本文将就碳纤维的导电能力进行探讨，介绍其在不同领域的应用以及未来的发展方向。

碳纤维具有优异的导电性能。

碳纤维是由碳元素组成的纤维，其具有良好的电导率。

相对于传统的金属导体，碳纤维导电能力更强，且具有更低的电阻率。

这使得碳纤维在电子器件、电磁屏蔽和电热设备等领域有着广泛的应用前景。

在电子器件领域，碳纤维可以作为导电材料用于制造导线、电极等组件。

碳纤维导电能力强且重量轻，使得电子器件更加轻薄、灵活，并且具有更高的性能。

例如，碳纤维导线可以用于高速数据传输，提供更稳定和高效的导电性能。

碳纤维还可以应用于电磁屏蔽领域。

由于碳纤维的导电能力强，可以有效地吸收和屏蔽电磁辐射。

因此，碳纤维材料可以用于制造电磁屏蔽材料，用于电子设备、通信设备等领域，有效地减少电磁干扰。

碳纤维还有着广阔的电热应用前景。

由于碳纤维导电能力强，可以通过通电进行加热。

碳纤维加热体可以制造成各种形状和尺寸，广泛应用于汽车座椅加热、家用电器加热以及工业加热设备等领域。

碳纤维加热体具有加热速度快、热效率高、温度均匀等特点，因此在节能环保方面也有着巨大的潜力。

碳纤维导电能力的发展还面临一些挑战。

首先是制备工艺的问题。

碳纤维的制备需要高温和高压条件，成本较高，制备工艺也相对复杂。

其次是纤维之间的连接问题。

碳纤维是细长且易断裂的材料，如何在制造过程中保持其导电性能并且保证纤维之间的连接稳定是一个难题。

未来，碳纤维导电能力的发展方向应该集中在降低制备成本、提高连接稳定性和开发新的应用领域。

例如，可以通过改进制备工艺，降低碳纤维的制造成本。

同时，可以研究新的连接技术，提高碳纤维之间的连接稳定性。

此外，还可以探索碳纤维在其他领域的应用，如能源存储、柔性电子等领域。

碳纤维作为一种具有优异导电能力的材料，广泛应用于电子器件、电磁屏蔽和电热设备等领域。

随着制备工艺的改进和新的应用领域的开发，碳纤维导电能力将会得到进一步提升。

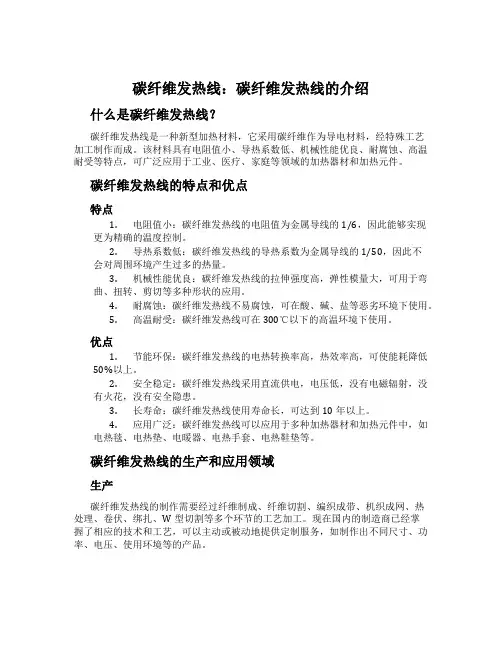

碳纤维发热线：碳纤维发热线的介绍什么是碳纤维发热线？碳纤维发热线是一种新型加热材料，它采用碳纤维作为导电材料，经特殊工艺加工制作而成。

该材料具有电阻值小、导热系数低、机械性能优良、耐腐蚀、高温耐受等特点，可广泛应用于工业、医疗、家庭等领域的加热器材和加热元件。

碳纤维发热线的特点和优点特点1.电阻值小：碳纤维发热线的电阻值为金属导线的1/6，因此能够实现更为精确的温度控制。

2.导热系数低：碳纤维发热线的导热系数为金属导线的1/50，因此不会对周围环境产生过多的热量。

3.机械性能优良：碳纤维发热线的拉伸强度高，弹性模量大，可用于弯曲、扭转、剪切等多种形状的应用。

4.耐腐蚀：碳纤维发热线不易腐蚀，可在酸、碱、盐等恶劣环境下使用。

5.高温耐受：碳纤维发热线可在300℃以下的高温环境下使用。

优点1.节能环保：碳纤维发热线的电热转换率高，热效率高，可使能耗降低50%以上。

2.安全稳定：碳纤维发热线采用直流供电，电压低，没有电磁辐射，没有火花，没有安全隐患。

3.长寿命：碳纤维发热线使用寿命长，可达到10年以上。

4.应用广泛：碳纤维发热线可以应用于多种加热器材和加热元件中，如电热毯、电热垫、电暖器、电热手套、电热鞋垫等。

碳纤维发热线的生产和应用领域生产碳纤维发热线的制作需要经过纤维制成、纤维切割、编织成带、机织成网、热处理、卷伏、绑扎、W型切割等多个环节的工艺加工。

现在国内的制造商已经掌握了相应的技术和工艺，可以主动或被动地提供定制服务，如制作出不同尺寸、功率、电压、使用环境等的产品。

应用领域碳纤维发热线可以广泛应用于工业、医疗、家庭等领域，如：•工业领域：可用于加热架、加热炉、高温干燥箱、加热管等。

•医疗领域：可用于制作射频消融治疗仪、理疗仪等。

•家庭领域：可用于制作电热毯、电热垫、电暖器、电热手套、电热鞋垫等。

碳纤维发热线的未来发展前景碳纤维发热线作为一种高效、节能、环保、安全的加热材料，其未来发展前景广阔。

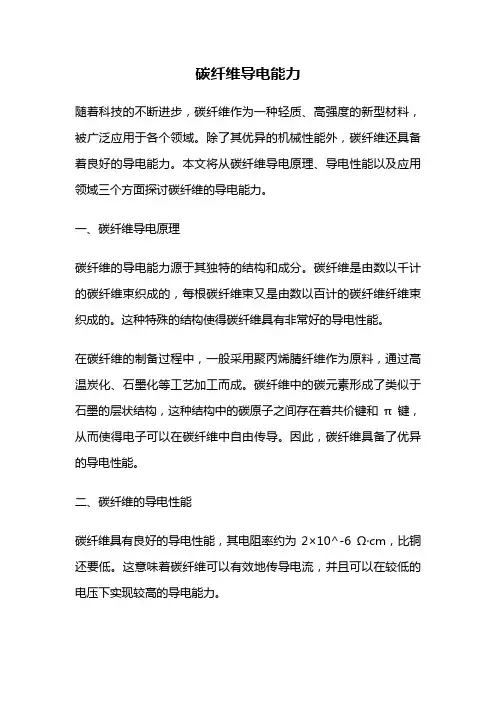

碳纤维导电能力随着科技的不断进步，碳纤维作为一种轻质、高强度的新型材料，被广泛应用于各个领域。

除了其优异的机械性能外，碳纤维还具备着良好的导电能力。

本文将从碳纤维导电原理、导电性能以及应用领域三个方面探讨碳纤维的导电能力。

一、碳纤维导电原理碳纤维的导电能力源于其独特的结构和成分。

碳纤维是由数以千计的碳纤维束织成的，每根碳纤维束又是由数以百计的碳纤维纤维束织成的。

这种特殊的结构使得碳纤维具有非常好的导电性能。

在碳纤维的制备过程中，一般采用聚丙烯腈纤维作为原料，通过高温炭化、石墨化等工艺加工而成。

碳纤维中的碳元素形成了类似于石墨的层状结构，这种结构中的碳原子之间存在着共价键和π键，从而使得电子可以在碳纤维中自由传导。

因此，碳纤维具备了优异的导电性能。

二、碳纤维的导电性能碳纤维具有良好的导电性能，其电阻率约为2×10^-6 Ω·cm，比铜还要低。

这意味着碳纤维可以有效地传导电流，并且可以在较低的电压下实现较高的导电能力。

碳纤维的导电性能还受到其纤维的取向和密度的影响。

一般来说，碳纤维的取向越好，导电性能越好。

此外，碳纤维的密度越高，导电性能也越好。

因此，在碳纤维的制备过程中，需要通过合适的工艺控制纤维的取向和密度，以获得较高的导电性能。

三、碳纤维导电能力的应用领域碳纤维的导电能力使其在众多领域有着广泛的应用。

以下是几个典型的应用领域：1. 汽车工业：碳纤维导电能力使其成为汽车制造中的重要材料。

碳纤维可以用于制作车身、座椅、刹车系统等部件，不仅能够提高汽车的安全性能，还可以减轻整车重量，提升汽车的燃油效率。

2. 航空航天工业：碳纤维具有轻质高强度的特点，使其成为航空航天领域的理想材料。

碳纤维可以用于制作飞机、火箭的结构件，如机翼、机身等，不仅能够降低飞行器的自重，还可以提高其载荷能力和飞行速度。

3. 电子工业：碳纤维的导电性能使其成为电子产品中的重要组成部分。

碳纤维可以用于制作导电板、导电膜等电子元件，能够实现电流的快速传输和分布。

简述碳纤维材料的特点和应用
碳纤维是一种由碳纤维纤维组成的高强度材料，具有以下特点：
1. 轻质高强：碳纤维比钢轻四倍，比铝轻一半，但强度却比钢高五倍以上，比铝高两倍以上。

这使得碳纤维成为制造轻量化产品的理想材料。

2. 高刚性：碳纤维具有优异的刚性和弹性模量，可以有效抵抗变形和破裂。

这使得碳纤维成为高性能结构材料的首选。

3. 耐腐蚀性：碳纤维具有良好的耐腐蚀性，对酸碱和盐类等腐蚀介质具有较好的稳定性。

这使得碳纤维在化工、海洋等领域的应用得到了广泛推广。

4. 耐高温性：碳纤维可以耐受高温环境，能够在1200°C以上
的高温下稳定工作。

这使得碳纤维在航空航天、能源等领域的高温应用具有重要意义。

碳纤维材料广泛应用于各个领域，包括但不限于以下几个方面：
1. 航空航天领域：碳纤维的轻质高强特性使其成为制造航空航天器、导弹和卫星等高性能结构件的重要材料。

2. 汽车工业：碳纤维的轻量化特性能够有效降低汽车整体重量，提高燃油经济性和减少尾气排放，因此在汽车制造领域得到广泛应用。

3. 体育器材领域：碳纤维制成的运动器材如高尔夫球杆、自行车、滑雪板等具有较轻的重量和高强度，能够提供更好的运动性能和驾驶体验。

4. 建筑领域：碳纤维可以用于加固和修复混凝土结构，提高建筑物的抗震性能和耐久性。

5. 医疗、医药领域：碳纤维可以制成医疗器械、人工骨骼等，具有良好的生物相容性和医用效果。

总之，碳纤维材料具有轻质高强、高刚性、耐腐蚀、耐高温等特点，广泛应用于航空航天、汽车、体育器材、建筑、医疗等多个领域。

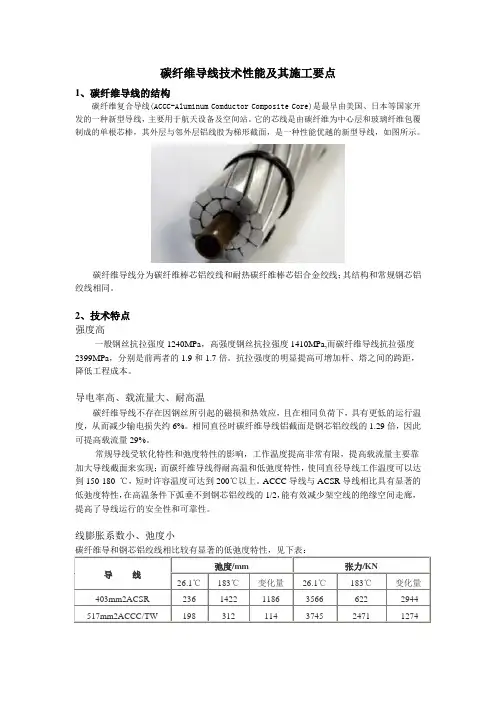

碳纤维导线技术性能及其施工要点1、碳纤维导线的结构碳纤维复合导线(ACCC-Aluminum Comductor Composite Core)是最早由美国、日本等国家开发的一种新型导线，主要用于航天设备及空间站。

它的芯线是由碳纤维为中心层和玻璃纤维包覆制成的单根芯棒，其外层与邻外层铝线股为梯形截面，是一种性能优越的新型导线，如图所示。

碳纤维导线分为碳纤维棒芯铝绞线和耐热碳纤维棒芯铝合金绞线；其结构和常规钢芯铝绞线相同。

2、技术特点强度高一般钢丝抗拉强度1240MPa，高强度钢丝抗拉强度1410MPa,而碳纤维导线抗拉强度2399MPa，分别是前两者的1.9和1.7倍。

抗拉强度的明显提高可增加杆、塔之间的跨距，降低工程成本。

导电率高、载流量大、耐高温碳纤维导线不存在因钢丝所引起的磁损和热效应，且在相同负荷下，具有更低的运行温度，从而减少输电损失约6%。

相同直径时碳纤维导线铝截面是钢芯铝绞线的1.29倍，因此可提高载流量29%。

常规导线受软化特性和弛度特性的影响，工作温度提高非常有限，提高载流量主要靠加大导线截面来实现；而碳纤维导线得耐高温和低弛度特性，使同直径导线工作温度可以达到150-180 ℃，短时许容温度可达到200℃以上。

ACCC导线与ACSR导线相比具有显著的低弛度特性，在高温条件下弧垂不到钢芯铝绞线的1/2，能有效减少架空线的绝缘空间走廊，提高了导线运行的安全性和可靠性。

线膨胀系数小、弛度小从上表可以看出相同条件下，温度从26.1℃增加到183℃ACSR导线弛度从236mm到1422mm,提高了5倍，而ACCC导线弛度仅从198mm增加到312mm，仅提高0.57倍。

ACCC 导线变化量是ACSR导线9.6%，高温下弧垂不到ACSR导线的1/10，能有效减少架空线走廊的绝缘空间，提高导线的安全性和可靠性。

在相同跨距下，缩小导线长度。

重量轻常规LGJ-240/55导线重量1108Kg/Km（其中铝651Kg/Km，钢芯457Kg/Km）；而ACCC 导线（218mm2）重量653Kg/Km（其中碳纤维棒芯重量仅51Kg/Km）。

碳纤维材料的特性与应用碳纤维是一种轻质高强的复合材料，由碳纤维和一种或多种基体材料组成。

它具有优异的力学性能，尤其是在高温和高频环境下，同时具有良好的化学稳定性、热膨胀系数低、耐高温、导电性好等特性，因此被广泛应用于航空、航天、船舶、汽车、体育器材和日用品等领域。

碳纤维的成分与工艺：碳纤维是由高分子纤维或石墨晶体通过加工、炭化等多道工序制成的，其成分是纤维素、蛋白质、聚乙烯、聚丙烯等有机高分子。

碳纤维制造的过程包括：预处理、纤维化、加工、炭化、图案化、高温石墨化、导电膜化等步骤。

碳纤维的特性：碳纤维具有很高的比强度、比弹性模量和耐热性能，在高温、高频下保持稳定性；同时具有低热膨胀系数和导电性，并且可在空气中长时间使用，不易氧化腐蚀。

碳纤维还有良好的化学稳定性和防护性，可以防止化学品和酸碱腐蚀。

碳纤维的应用：碳纤维广泛应用于航空、航天、船舶、汽车、体育器材和日用品等领域，主要应用于轻量化、强度提高、复杂形状加工和精密加工等方面。

其中，碳纤维在航空航天领域的应用最为广泛，用于制造机翼、舵面、外壳等重要部件，有效减轻了飞机的重量，提高了飞行速度和高空性能；在汽车领域，利用碳纤维可以显著降低汽车的整体重量、提高悬挂稳定性和驾驶性能等，同时还可以降低油耗，具有广阔的市场前景。

目前，随着新能源汽车的发展，碳纤维的应用将迎来新的机遇。

碳纤维可以应用于电池、电机等部件的制造，优化电池和电动机等部件的性能表现，提高新能源汽车的行驶里程和性能表现。

碳纤维在体育器材领域的应用也极为广泛，比如碳纤维制造的网球拍、高尔夫球杆等，可以使运动器材具有更好的强度、轻量化、稳定性和舒适性等特性，提高了运动效果和过程中的舒适度。

总之，碳纤维具有优异的力学性能、化学稳定性、热膨胀系数低、耐高温、导电性能好等特点，广泛应用于军事、航空、航天、交通运输、体育器材等领域。

在未来，随着技术的发展和应用领域的扩大，碳纤维的应用将会更加广泛。

碳纤维是一种轻、高强度、高模量的纤维材料，由于其独特的性质和性能，被广泛应用于许多领域。

以下是碳纤维材料的特点和一些常见应用：特点：1.轻质高强度：碳纤维比重轻，但具有很高的强度和刚度，比钢强度高几倍，比铝轻几倍。

这使得碳纤维制品在保持强度和刚度的同时，重量很轻，适用于需要轻质材料的应用。

2.高模量：碳纤维具有高模量（弹性模量），这意味着它在受力时能够保持更好的形状和稳定性，不易变形或破裂。

这使得碳纤维制品对于需要抗挠度和刚性的应用非常有利。

3.耐腐蚀性：碳纤维具有优异的耐腐蚀性能，不会受到大多数化学物质的侵蚀。

这使得碳纤维在恶劣环境下的使用更加可靠并具有长寿命。

4.良好的热导性和导电性：碳纤维具有良好的热导性和导电性能，能够在高温环境下有效地传导热量，并且具有良好的导电性，可用于导电部件和电磁屏蔽。

应用：5.航空航天领域：碳纤维广泛应用于航空航天工业中，包括飞机、导弹、卫星和航天器等。

它们被用于制作飞机的机身、翼面、尾翼等部件，以提高飞机的强度和降低重量。

6.汽车工业：碳纤维被用于制作汽车零件，如车身、悬挂系统、刹车系统和引擎部件。

它们可以减轻汽车重量，并提高车辆的燃油效率和性能。

7.体育器材：碳纤维在制作高尔夫球杆、网球拍、自行车车架、滑雪板等体育器材中得到广泛应用。

它们的轻质性和高强度可以提供更好的操控性和运动表现。

8.船舶和船舶工业：碳纤维可以用于船体的制造，包括船板、桅杆和帆等。

由于其高强度和耐腐蚀性，碳纤维可以提高船舶的性能和寿命。

9.建筑与基础设施：碳纤维在建筑和基础设施领域的应用包括桥梁、管道、混凝土强化和悬索等。

碳纤维增强材料可以加强这些结构的强度和稳定性。

总结来说，碳纤维材料具有轻质高强度、高模量、耐腐蚀性和良好的导热性和导电性。

这些特点使得它们在航空航天、汽车工业、体育器材、船舶工业和建筑领域等多个领域得到广泛应用。

随着碳。

碳纤维导线大智慧在山东大学校内，有一个颇显神秘的山东省碳纤维工程技术研究中心。

这里诞生了我国具有自主知识产权的高性能碳纤维复合芯导线芯棒，突破了西方技术壁垒封锁，而且引领了输电领域的新进程。

“碳纤维复合芯导线已经被国家电网公司列入重点推广技术目录，并已在多地挂网运行，这不仅将大大推动我国电力技术发展，而且将带动我国碳纤维行业的快速健康发展。

”研发者朱波如此评价该导线。

可改善电路的安全可靠性“该导线中间黑色的芯棒由耐高温改性树脂基与高性能碳纤维复合材料制成，与传统的钢芯输电线路相比，碳纤维复合芯导线具有强度高、重量轻、导电率高、耐高温、耐腐蚀等技术优势，既能够用于提高输送能力，又可有效提高线路安全运行水平。

”朱波拿起一段铝绞线缠绕的碳纤维复合芯导线对笔者介绍。

据介绍，碳纤维复合芯导线的生产过程主要包括三部分，即碳纤维原丝及碳纤维丝的制备、碳纤维复合芯的生产和碳纤维复合芯铝绞线的生产。

目前，山东大学碳纤维工程技术研究中心经过技术攻关，已经研制成功一系列适用于碳纤维复合芯导线的生产材料、工具及施工技术，并正迅速进入推广应用阶段。

据测试，碳纤维复合芯导线芯棒的抗拉强度分别是一般钢丝和高强钢丝的2.1倍和1.85倍，更适合用于大跨度输电线路。

由于碳纤维复合芯材料的比重约为钢的五分之一，在相同的外径下，碳纤维复合芯导线的重量比常规钢芯铝绞线轻10%～20%。

在高温下，碳纤维复合芯导线弧垂不到钢芯铝绞线的十分之一，能有效减小电力杆塔塔头高度，提高导线运行的安全性和可靠性。

由于碳纤维复合芯导线不存在钢丝材料引起的磁滞和涡流效应，复合芯的非磁性体结构，解决了传统导线的涡流损耗，在输送相同负荷的条件下，具有更低的运行温度，因此可以减少输电损失约6%。

因碳纤维导线可以连续在高温条件下运行，故其载流量可达到常规导线的两倍左右；而其耐高温特性也使得冰雪附着力极差，从而可以有效提高输电线路的抗冰雪能力，提高并改善线路的安全和可靠性。

碳纤维复合芯导线碳纤维复合芯导线是一种节能型增容导线，其加强芯由特高强度碳纤维合成的芯棒替代传统的钢芯和钢绞线，外层铝采用定形铝绞合而成。

在相同导体截面的情况下，相对于传统钢芯铝绞线，能输送更多电能理想的一种新型导线。

碳纤维复合芯导线的特点：1.强度高。

一般钢丝的抗拉强度为1240Mpa，高强钢丝为1410Mpa，而JRLX/T导线的碳纤维和玻璃纤维混合芯棒，其抗拉强度可达到2399Mpa，分别为前两者的1.93倍和1.7倍。

2.导电率高，载流量大。

由于JRLX/T导线不存在钢丝材料引起的磁损和热效应，而且在输送相同负荷的条件下，具有更低的运行温度，因此可以减少输电损失约6%。

相同直径（28.14mm）时JRLX/T导线的铝材截面为常规ACSR导线的1.29倍，因此可以提高载流量29%.在1800C条件下运行，其载流量为常规导线的两倍。

3.线膨胀系数小，弛度小。

JRLX/T导线与ACSR导线相比具有显著的低弛度特性，在相同的实验条件下，温度从26.10C上升到1830C时，常规ACSR 导线的弛度从 236mm增加到1422mm，提高了5倍；而JRLX/T导线的弛度仅从198 mm增加到312mm，提高仅0.57倍。

JRLX/T导线弛度的变化量仅为常规ACSR导线的9.6%.在高温下弧垂不到钢芯铝绞线的1/10.能有效减少架空线的绝缘空间走廊，提高了导线运行的安全性和可靠性。

4.重量轻。

碳纤维复合芯材料的比重约为钢的1/4.在相同的外径下,JRLX/T的铝截面积为常规ACSR导线的1.29倍. JRLX/T导线单位长度重量约为常规ACSR导线的60~80％，显了JRLX/T导线重量轻的优点。

常规ACSR 导线(LGJ 240/55)单位长度重量为1.108kg/m(其中铝材部分为0.651kg/m，钢芯部分为0.439kg/m).? 而JRLX/T导线(Linnet 431kcmil)为0.653kg/m? (其中复合材料芯仅为0.051kg/m)。

碳纤维复合芯导线简介碳纤维复合芯导线是一种新型的导线材料，由碳纤维和复合芯材料组成。

该导线具有轻质、高强度、耐腐蚀等优点，适用于高温、高压等苛刻的工作环境。

本文将介绍碳纤维复合芯导线的特点、制造工艺以及应用领域。

特点1.轻质: 碳纤维是一种轻质材料，比重约为1.6g/cm³，相比传统金属导线更轻便。

2.高强度: 碳纤维具有高强度特点，比强度甚至可达到钢的几倍，能够承受更大的拉力。

3.耐腐蚀: 碳纤维具有良好的耐腐蚀性能，能够在酸碱、高温等恶劣环境下工作。

4.导电性能: 碳纤维复合芯导线具有良好的导电性能，比铜导线略逊，但仍能满足大部分应用要求。

5.热膨胀系数低: 碳纤维的热膨胀系数远低于金属材料，能够保持较好的稳定性。

制造工艺碳纤维复合芯导线的制造工艺通常包括以下几个步骤：1.碳纤维制备: 首先需要制备碳纤维材料，通常采用化学气相沉积或炭化等方法，得到具有一定强度和导电性能的碳纤维。

2.芯材制备: 芯材可以选择不同的复合材料，如高分子材料、钢丝等，根据导线要求进行优化配比，制备具有一定强度和耐腐蚀性的芯材。

3.复合制备: 将碳纤维与芯材进行复合，通常采用层叠、编织等方式，形成复合芯导线的基本结构。

4.预处理: 对复合芯导线进行预处理，如去除表面杂质、调整导线外径等，以便后续工艺处理。

5.涂覆保护层: 在复合芯导线表面涂覆一层保护层，增加导线的耐腐蚀性，提高使用寿命。

6.测试和质量控制: 进行导线的性能测试和质量控制，确保导线符合规定的标准和要求。

应用领域碳纤维复合芯导线具有多种优点，在以下领域得到了广泛应用：1.航空航天: 由于碳纤维复合芯导线具有轻质和高强度的特点，可以显著减轻飞机等航空器的重量，提高整体性能。

2.汽车制造: 碳纤维复合芯导线可以用于汽车的电气系统，提高系统效率并降低能耗。

3.电力传输: 碳纤维复合芯导线由于耐腐蚀和轻质的特点，适用于电力传输线路，能够减少能源损耗。

4.海洋工程: 碳纤维复合芯导线在海洋环境中具有一定的耐腐蚀性能，适用于海洋工程领域，如海底电缆等。

第３０卷第５期２　０　１　２年５月水　电　能　源　科　学Ｗａｔｅｒ　Ｒｅｓｏｕｒｃｅｓ　ａｎｄ　ＰｏｗｅｒＶｏｌ．３０Ｎｏ．５Ｍａｙ　２　０　１　２文章编号：１０００－７７０９（２０１２）０５－０１２７－０３碳纤维复合芯导线的特性及应用鞠彦忠１，李秋晨１，孟亚男２，李大伟３，刘仁凯４（１．东北电力大学建筑工程学院，吉林吉林１３２０１２；２．鞍钢建设集团有限公司机械安装工程分公司，辽宁鞍山１１４０００；３．华北电网北京超高压公司，北京１０２４８８；４．黑龙江省电力勘察设计研究院，黑龙江哈尔滨１５００３６）摘要：阐述了碳纤维复合芯（ＡＣＣＣ）导线的结构和材料特点，比较了直径相近的ＡＣＣＣ导线与传统钢芯铝绞（ＡＣＳＲ）导线的主要材料性能，绘制了两种导线的应力弧垂曲线，将两类导线在最高气温下的弧垂和应力进行了对比。

结果表明，ＡＣＣＣ导线的截面积、最高工作温度、载流量均高于ＡＣＳＲ导线，而弧垂明显小于ＡＣＳＲ导线，在实际工程中ＡＣＣＣ导线弧垂小的优势可明显降低铁塔的高度，进而可减少线路的造价。

关键词：碳纤维复合芯导线；传统钢芯铝绞导线；特性；应力弧垂曲线中图分类号：ＴＭ７５１文献标志码：Ａ收稿日期：２０１１－０７－２７，修回日期：２０１１－０８－２９基金项目：国家自然科学基金资助项目（５０９７８０４９）；吉林省科技发展计划基金资助项目（２００６０５０６）；吉林省教育厅“十一五”科学技术研究基金资助项目（２００８４３）作者简介：鞠彦忠（１９６３－），男，教授，研究方向为输电线路工程，Ｅ－ｍａｉｌ：ｊｕｙａｎｚｈｏｎｇ＠１２６．ｃｏｍ 碳纤维复合芯（ＡＣＣＣ）导线作为一种新型复合导线，自２００３年由美国ＣＴＣ公司成功研制以来，因其重量轻、弛度低、导电率高、弧垂小、热膨胀系数小、耐高温、载流量大等优点而成为目前电力系统中取代传统钢芯铝绞（ＡＣＳＲ）导线的理想产品［１］。

近年来，国内外关于ＡＣＣＣ导线的研究较多，Ｂｕｒｋｓ　Ｂ等［２］研究了碳纤维复合芯棒在承受过度弯曲载荷时的力学性能；费斐［３］分析比较了ＡＣＣＣ导线的电气、拉力弧垂等性能；王新营等［４］研究了架空导线中应用的混杂纤维增强复合芯的力学性能。

碳纤维导线的特性及应用韩国聚1赵功展2齐文灿1、2(1.平顶山电力设计院；2.平顶山供电公司；河南平顶山市，467001）摘要：主要论述了碳纤维导线的特性及在老线路改造工程中的应用。

关键词：碳纤维导线特性拐点 ACCC/TW ACSRProperties and Applications of Aluminum Conductor Composite CoreHAN Guo-ju et al(Pingdingshan Electric Power Design Institute,Pingdingshan467001,Henan Province,China)Abstract: This paper discusses the characteristics of Aluminum Conductor Composite Core and the transformation of the old-line engineeringKeywords:Aluminum Conductor CompositeCore Features Knee ACCC/TW ACSR0引言随着我国电力需求的不断增长，许多电力线路面临增容的压力。

线路增容最经济的办法之一是利用原有杆塔只更换导线。

而利用原有杆塔的前提条件是，更换的导线荷载不能超过原有杆塔的设计条件。

为此，新更换的导线一般不能采用普通的钢芯铝绞线ACSR(Aluminum Conductor Steel Reinforced),而是采用新型的增容导线。

这种新型导线一般具备这样三个特点：一是弧垂随温度的变化小；二是质量轻、外径小；三是具有输送大电流的能力。

而碳纤维复合芯软铝绞线（以下简称碳纤维导线）ACCC/TW(Aluminum Conductor Composite Core/Trapezoidal Wire)是典型的品质优良的增容导线品种之一。

1. 碳纤维导线的结构碳纤维导线ACCC/TW的结构独特，内部是一根由碳纤维为中心层和玻璃纤维包覆制成的复合芯，外层由一系列呈梯形截面的软铝线绞合而成。
