大工17春《电机与拖动》在线作业2
一、单选题（共 10 道试题，共 60 分。
）
1. 电机的定、转子圆周可以从几何上分成()，这个角度称为机械角度。
A. 30°
B. 100°
C. 360°
D. 120°
正确答案：C
2. 旋转变压器是一种用于测量和传输()信号的精密控制微电机。
A. 功率
B. 转角
C. 电压
D. 电流
正确答案：B
3. 如果同步电机转子主磁场与气隙合成磁场的轴线重合，则电磁转矩为()。
A. 很大
B. 很小
C. 零
D. 不能确定
正确答案：C
4. 同步发电机的电磁功率为()。
A. 输出的有功功率与电枢铜损耗之和
B. 输入的有功功率与电枢铜损耗之和
C. 电枢铁损耗与电枢铜损耗之和。
《电机与拖动》考试试题与答案一、选择题（每题2分，共20分）1、下列哪一种类型的电机是直流电机？（A）同步电机（B）异步电机（C）伺服电机（D）步进电机答案：（C）伺服电机解释：伺服电机是一种将电信号转化为机械运动的装置，其中直流伺服电机是最常见的一种。
同步电机和异步电机是交流电机，而步进电机则是一种特殊类型的伺服电机。
2、在电动机的转速和转向一定的情况下，下列哪种方法可以改变电动机的转矩？（A）改变电源频率（B）改变电源电压（C）改变负载大小（D）改变电动机的极数答案：（B）改变电源电压解释：电动机的转矩与电源电压的平方成正比，因此改变电源电压可以改变电动机的转矩。
改变电源频率、负载大小或电动机的极数都会影响电动机的转速和转向，但不会改变电动机的转矩。
3、下列哪一种控制方式常用于直流电动机的调速？（A）开环控制（B）闭环控制（C）PWM控制（D）V/F控制答案：（B）闭环控制解释：直流电动机的调速需要精确控制电机的转速和转向，闭环控制可以实时监测电机的转速和转向，并根据需要对其进行调整，因此常用于直流电动机的调速。
开环控制常用于对系统稳定性要求不高的情况。
PWM控制常用于交流电动机的调速，而V/F控制常用于变压器的控制。
二、填空题（每空2分，共30分）1、直流电动机主要由______、______、______和______等部分组成。
答案：定子、转子、换向器、电刷2、电动机根据使用电源的不同可以分为______和______两大类。
答案：交流电动机、直流电动机3、交流电动机的转速与电源频率的______次方成正比。
答案：24、伺服电机分为______和______两种类型。
其中，______主要用于位置控制，而______主要用于速度控制。
答案：直流伺服电机、交流伺服电机、直流伺服电机、交流伺服电机三、计算题（每题10分，共20分）1、一台直流电动机的额定功率为10kW，额定电压为220V，额定转速为1500r/min。

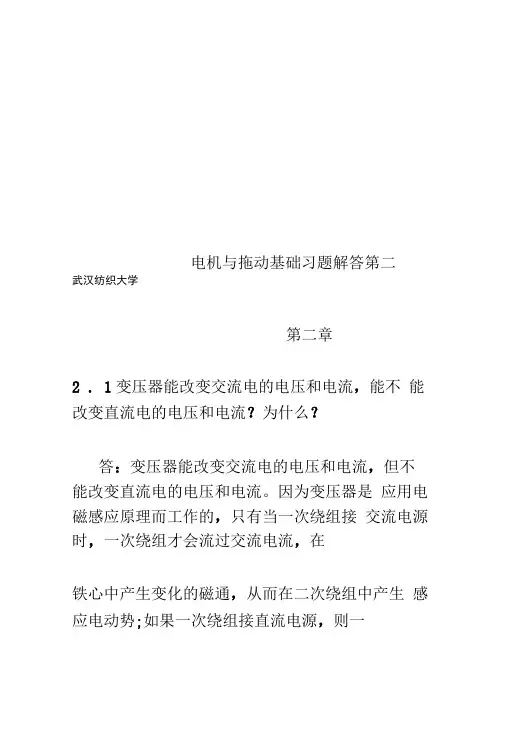

电机与拖动基础习题解答第二武汉纺织大学第二章2 . 1变压器能改变交流电的电压和电流，能不能改变直流电的电压和电流？为什么？答：变压器能改变交流电的电压和电流，但不能改变直流电的电压和电流。
因为变压器是应用电磁感应原理而工作的，只有当一次绕组接交流电源时，一次绕组才会流过交流电流，在铁心中产生变化的磁通，从而在二次绕组中产生感应电动势;如果一次绕组接直流电源，则一次绕组流过的是直流电流，在铁心中产生的磁通是恒定不变的，不能在二次绕组中产生感应电动势，所以变压器只能改变交流电的电压和电流，不能改变直流电的电压和电流。
2 . 2变压器的铁心为什么要用硅钢片叠成而不用整块钢制成？答：变压器的绕组流过交流电流时会在铁心中产生磁滞损耗和涡流损耗，统称为铁损耗。
磁滞损耗与铁磁材料的磁滞回线面积有关，硅钢片的磁滞回线较窄，磁滞损耗较小。
涡流损耗与铁磁材料的电阻成反比，与钢片厚度的平方成正比，硅钢片是在电工钢中加入少量的硅而制成，电阻率较大，用硅钢片叠成的铁心，铁损耗较小，所以变压器的铁心要用硅钢片叠成而不用整块钢制成。
2 .3 一台变压器额定电压为220 /110 V ,若把二次绕组(110 V )接在220 V交流电源上，主磁通和励磁电流将如何变化？答:若忽略变压器绕组漏阻抗压降，则绕组的端电压与感应电动势相等。
正常工作时铁心磁路处于饱和状态。
若把额定电压为110 V的二次绕组接在220 V交流电源上，二次绕组感应电动势将增大一倍，感应电动势与铁心磁通成正比,所以铁心磁通也将增大一倍，由于铁心磁路处于饱和状态，励磁电流将不只是增大一倍而将增大许多倍。
2 . 4 一台变压器一次绕组额定电压为220 V，不小心把一次绕组接在220 V的直流电源上，会出现什么情况？答：若把额定电压为交流220 V的变压器一次绕组接在220 V直流电源上时，铁心中产生的磁通将是恒定不变的，不会在一次绕组中产生感应电动势，一次绕组电流h=U，由于绕组电R i阻R i比较小，则一次绕组电流会很大，大大超过其 额定电流,很快会将变压器烧坏。
17春西南交《电机与拖动II》在线作业二答案一、单选题（共5 道试题，共35 分。
）1. 同步电机气隙增大时，其同步电抗（）A. 增大B. 减小C. 不变D. 不确定正确答案：2. 三相异步电动机当转子不动时，定转子的频率关系是（）A. f1=f2B. f1＜f2C. f1＞f2D. f2=0正确答案：3. 三相同步发电机接成Y接可改善电动势波形，这是因为（）A. 获得了中性点B. 消除了零序电流C. 消除了线电动势中的三次谐波D. 消除了相电动势中的三次谐波正确答案：4. 三相异步电动机,降压起动时( )A. 起动电流增大,起动转矩增大B. 起动电流减小,起动转矩增大C. 起动电流增大,起动转矩减小D. 起动电流减小,起动转矩减小正确答案：5. 三相异步电动机采用直接起动方式时，在空载时的启动电流与负载时的启动电流相比较，应为（）A. 空载时小于负载时B. 负载时小于空载时C. 一样大正确答案：西南交《电机与拖动II》在线作业二答案二、多选题（共2 道试题，共14 分。
）1. 一台三相异步电动机运行转差率为0.25,此时通过气隙传递的功率有( )[不选全或者选错,不算完成]A. 25%是转子铜耗B. 75%是转子铜耗C. 75%是输出功率D. 75%是总机械功率正确答案：2. 一台八极绕线式三相异步电动机拖动起重机的主钩,当提升某重物时,负载转矩TL=TN,电动机转速为nN=710r/min,忽略传动机构的损耗。
现要以相同的速度把该重物下放,可以采用的办法是( )[不选全或者选错,不算完成]A. 降低交流电动机的电源电压B. 切除交流电源,在定子绕组通入直流电源C. 对调定子绕组任意两出线端D. 转子绕组中串入三相对称电阻正确答案：西南交《电机与拖动II》在线作业二答案三、判断题（共7 道试题，共49 分。
）1. 在异步电动机的变极调速中，当改变定子绕组接线时，必须同时改变定子绕组的相序。
（）A. 错误B. 正确正确答案：2. 电枢铁芯用来嵌置电枢绕组。
《电机与拖动》参考答案 2-1（1） 切削功率:WFV P s m d n V r j j j n n L f f 38009.1*2000/9.1215.0*6067.241*22*602min/67.2412*5.1*21450321=========ππ （2） 电动机输出功率：W P P L6.52129.0*9.0*9.038003212===ηηη（3） 系统总飞轮转矩：222222223222122221221222.55.425.03.05.05.32*5.1*295.1*27.2225.3mN j j j GD j j GD j GD GD GD d c b a =+++=+++=+++=（4） 电动机电磁转矩：M N j j j FD T T L.29.349.0*9.0*9.0*2*5.1*22/15.0*20002/3213213212====ηηηηηη（5） 不切削时的电动机电磁转矩： 忽略损耗时的电动机电磁转矩M N j j j FD T .252*5.1*22/15.0*20002/'3212===传动机构阻转矩：M N T T T .29.92529.34'220=-=-=加速时电动机转矩：M N dt dn GD T T .19800*37555.429.937520=+=+= 2-2（a ） 减速dtdnGD T T L 3752=-（b ） 减速dtdnGD T T L 3752=--（c ） 加速dtdnGD T T L 3752=+（d ） 减速dtdnGD T T L 3752=--（e ）匀速dtdnGD T T L 3752=+-2-3(a) 稳定 ；（b ）稳定；(c) 稳定； (d) 稳定； (e) 不稳定；第三章3-1 直流发电机通过电刷和换向器将导体中的交流电势整流成直流输出。
如果没有换向器输出的将是交流电势。
3-2 直流电动机通过电刷和换向器将外部输入直流电压，逆变成导体中的交流电压和电流。
