石油钻井机工作原理石油钻井机是一种复杂的机械设备，用于在地层中钻探油井或气井。
其工作原理可以概括为以下几个核心部分：1. 动力系统：石油钻井机通常配备有强大的动力源，如柴油发动机、电动机或燃气轮机等，它们为整个钻井作业提供所需的能量。
2. 旋转系统：通过传动装置将动力传递给转盘，转盘带动钻杆及连接在钻杆底部的钻头进行高速旋转。
钻头利用切削、研磨等方式破碎地下岩石。
3. 起升系统：包括井架、天车、绞车和游动滑车等组件。
绞车通过钢丝绳（或链条）拉动大钩，从而实现钻具（包括钻杆、钻铤等）的起下动作，以便于更换钻头或者加深井眼。
4. 钻井液循环系统：泥浆泵（也称为钻井泵）将钻井液（通常是经过处理的水、泥浆或其它流体混合物）压入钻杆内腔，然后从钻头喷嘴喷出，以冷却钻头、润滑钻柱并携带破碎后的岩石颗粒返回地面。
在某些情况下，采用泵吸反循环方式，即通过钻杆内部形成的负压将破碎的岩屑吸入钻杆，并由泥浆泵排出到沉淀池，经分离处理后循环使用。
5. 控制系统和监测显示仪表：钻井过程中的各种参数，如钻压、扭矩、深度、钻井液性能等，均受到严格监控和控制，以确保钻井操作的安全性和有效性。
6. 辅助设备系统：这包括固控设备（用于处理和回收钻井液）、井控设备（防止井喷事故）、压缩空气系统（供气动工具使用）、液压系统以及供电系统等。
总的来说，石油钻机通过钻进、冷却润滑、钻井液循环等步骤，将地下的岩石层削碎并将油气储层暴露出来，从而实现石油和天然气的提取。
此外，石油钻井机还可以采用旋冲钻井技术，通过在钻头顶端设置冲击器装置，利用动力源给冲击器施加压力，使钻头持续旋转并产生更大的冲击力，从而快速击碎岩石，提高钻进效果。
同时，冲击器的工作内容也是旋冲钻井技术的关键部分，其工作原理是将系统力直接作用到钻头结构上，与防回水的动力联合，产生更大的冲击力，并将扭矩传输到钻头上。
在电力驱动方面，石油钻井机通常采用直流电动机进行驱动，通过通电导体在磁场中受电磁力的作用实现连续供电。
石油钻机工作原理
石油钻机是一种用于从地下地层中提取石油或天然气的设备。
其工作原理可以简要地分为以下几个步骤：
1. 钻井液循环：石油钻机通过泵将钻井液（一种由水、泥浆和化学添加剂混合而成的液体）从钻井井口注入井筒中。
钻井液在井筒中形成一股循环流动，起到冷却和润滑钻头的作用。
2. 钻头转动：钻机通过转动机构带动钻杆和钻头旋转。
钻头通常由金属钻材制成，具有旋转切削地层的功能。
3. 钻进地层：钻井液从钻杆中通过喷嘴射向钻头，将钻进的碎屑和岩石颗粒带至井面。
钻进过程中，钻井液的循环不断清除井筒中的碎屑，保持井筒的稳定性，并传递地层信息。
4. 钻井套管：当钻进到一定深度后，钻井套管将会安装入钻井井筒中。
钻机停止旋转，钻杆和钻头会被临时拆卸出来。
钻井套管由一节一节的钢管组成，通过下沉至井底来加固井筒壁。
5. 井壁固井：在钻井套管装置完成后，水泥浆会从钻井套管顶部注入井筒中。
水泥浆填充井筒与地层之间的空隙，形成固定的井壁。
石油钻机通过不断循环钻井液、旋转钻杆和钻头、钻进地层并固井来提取地下的石油和天然气。
这是一个高度复杂和精密的工程过程，需要合理的工程设计和操作技术。
![石油钻井八大系统[知识探索]](https://uimg.taocdn.com/1a1eafc7f46527d3250ce0a0.webp)
石油钻机drilling rig:用于钻油气井和开采地下石油天然气的成套设备。
通常由起升系统、旋转系统、钻井流体循环系统、动力驱动系统、传动系统、控制系统、钻机辅助设备等构成。
功能：1.通过钻柱给钻头提供必要的钻速、扭矩、钻压，以破碎井下岩石达到钻探目的。
2.循环系统能及时清洗井底产生的碎屑，并使之携带出地面，以利于钻头在井下继续钻进。
3.起升系统能以一定速度起升井内钻柱和下放钻柱，并能下放套管。
4.钻井过程中，钻柱可能在井内发生遇阻、卡钻等情况，钻机必须有能处理以上事故的能力。
5.钻完一口井后钻机必须有移动性和拆装能力。
分类按钻井能力不同分类：浅井钻机、中深井钻机、深井钻机和超深井钻机。
按驱动方式来分类：机械驱动钻机mechanical drive rig、直流电驱动钻机AC-SCR-DC drive rig、交流变频电驱动钻机AC-VFD-AC drive rig、机电复合驱动钻机和液压钻机hydraulic drilling rig；按搬家rig move、安装、移动方式不同区分:撬装钻机skid-mounted rig、车装钻机self-propelled rig、拖挂式钻机trailer-mounted rig、整体移动钻机unitary move rig；按使用场合分类：陆地钻机、海洋钻机、沙漠钻机、极地钻机；此外还有区别与常规钻机的斜直井钻机。
基本参数1.名义钻深：钻机在规定的钻井绳数下使用规定的钻杆柱时，钻机的经济钻井深度。
2.最大勾载：在规定的最多绳数下，下套管、处理事故或进行其他特殊作业时，大钩不允许超过的载荷。
3.绞车额定功率、游动系统绳数、钻井钢丝绳直径、钻井泵单台功率、钻盘开口直径、钻台高度、井架高度。
井架derrick树立于钻台上用于石油钻井时提升和下放钻具的起重架。
主要有井架主体、天车台、立管操作台、下套管扶正装置和工作梯组成。
按主体结构可分为塔型架、K型架cantilever mast、A型架A-mast(具体包括伸缩式K型架telescoping mast和垂升式K型架bootstrap mast)。
旋转导向钻井系统原理旋转导向钻井系统原理是：旋转钻井是从顿钻钻井演变而来的，它的应用最为广泛。
转盘钻井是通过一套地面设备，即钻机、井架以及一套提升系统，通过提升系统将井下钻具提起、下放、靠转盘转动。
钻具转动带动下边钻头转动，钻头转动时就可破碎岩石，破碎了的岩屑被泥浆泵泵人井内的泥浆循环带到地面。
钻头磨损了，再将钻具起出来换上新钻头，再下钻钻进，这样井不断加深直到将井钻到预计井深。
石油和天然气埋藏在地下几十m到几km深度不等的有孔隙、裂缝或溶洞的岩石中，为了寻找和开采石油天然气，从地面向地下的油气层之间，钻凿出一个通道的过程称之为石油天然气钻井。
其工序为：①钻井前，要在地面确定钻井的位置，然后在井位处打好安装钻机的基础并安装井架和钻机。
②钻井作业时，依靠钻机带动钻杆和钻头旋转，钻头逐次向下破碎岩层，形成一个井眼（钻井井眼尺寸的大小是由钻头大小来决定的）。
钻头在破碎岩层的同时，通过空心的钻杆向地下注人钻井液，将钻头破碎地层而产生的大量岩屑由循环的钻井液带到地面。
地面的固控装置将钻井液中的岩屑清除后，通过钻井泵再次将钻井液打入井内。
③钻达设计深度后，要在井眼内下入专用仪器进行测井作业，目的是确定井下地层岩性和各个油、气、水层的位置。
然后再下入小于钻井井眼的套管，并在套管与井壁缝隙间内注入水泥浆将套管固定在井壁上。
④最后一道工序是对油层位置的套管进行射孔，形成一个井下油气流人套管内的孔道。
油气的地层压力高时可自行流出地面，这种井称为自喷油气井r油气压力较低时借助外力从井下抽吸，这种井称之为非自喷井。
钻井时要有一套配套完整、功能齐全的钻机，有质量优异不易发生事故的钻杆、套管和钻头，有性能优良和钻遇地层岩性相匹配的钻井液等。
总之，石油天然气钻井的目的就是要凿穿岩石，发现和保护好油气层，并钻成一个通道确保石油和天然气通畅地流到地面。
石油行业中常见的钻井设备及作业流程钻井是石油行业中的一个重要环节，它涉及到石油的开采和探明储量。
在钻井作业中，常见的钻井设备有钻机、钻铤、岩石钻头等。
本文将介绍这些设备的功能和使用方法，并对钻井作业流程进行详细的探讨。
一、钻机钻机是钻井作业中最常见的设备之一，它具有将钻铤或岩石钻头推进到地下的功能。
钻机通常由钻井塔架、提升系统、旋转系统和钻井液循环系统组成。
钻机的运作原理是利用钻杆的旋转和下压力来推进钻铤或岩石钻头。
在钻井过程中，钻机将钻铤或岩石钻头连续地向地下推进，同时还会通过旋转系统对其进行旋转，从而加速钻进速度。
二、钻铤钻铤是一种用于切削和破碎地下岩石的工具。
它的形状通常是圆柱形，底部有齿轮或其他切削结构。
在钻井作业中，钻铤经常被安装在钻杆的末端，并通过钻机的旋转系统进行旋转。
钻铤的主要功能是将地下岩石切削或破碎成小块，以便于后续的钻井作业。
它的使用方法是通过钻机的下压力和旋转系统的旋转使其逐渐钻入地下，同时利用其齿轮或切削结构来切削或破碎岩石。
三、岩石钻头岩石钻头是一种用于切削地下岩石的工具，它的形状通常是圆锥形或圆柱形。
岩石钻头被安装在钻杆的末端，并通过钻机的旋转系统进行旋转。
岩石钻头的主要功能是切削地下岩石，使其变成碎屑并带出地面。
与钻铤相比，岩石钻头更适用于较硬的岩石层。
在钻井作业中，通常需要根据地质勘探结果选择合适的岩石钻头。
钻井作业流程钻井作业流程包括井口准备、套管下套、钻井阶段、取芯、测井、完井等几个主要环节。
井口准备是为了确保钻井作业的安全和顺利进行，包括搭建钻井塔架、安装钻机等工作。
套管下套是为了加固井壁，防止井壁塌方。
在这一环节中，钻机会安装套管，并通过旋转和下压力将其推入地下。
钻井阶段是钻井作业的核心环节，从地表钻入地下并取芯。
它的目的是探明石油储量，并为后续的工作提供数据支持。
取芯是指在钻井作业中获取地下岩石样品。
通过取芯，可以对地下岩石的性质、组成和储油能力进行分析。
石油钻井机工作原理石油钻井机是石油勘探和开发过程中不可或缺的机械设备，它的工作原理涉及到多个方面的知识和技术。
石油钻井机是一种用于在地下开采石油和天然气的设备，它通过旋转钻头在地下岩层中钻孔，将地下的石油或天然气开采出来。
石油钻井机的工作原理主要包括钻头的旋转、钻柱的传递、钻井液的循环以及钻井设备的控制等几个方面。
首先是钻头的旋转。
石油钻井机的钻头通常由钢制成，其下面有许多锋利的齿轮，通过机械传动将其旋转，以便能够在地下的岩层中快速穿过。
钻头的旋转速度通常由钻机操作员控制，根据岩层的硬度和深度来调整，以提高钻井的效率和速度。
其次是钻柱的传递。
钻柱是连接在钻头上面的一根管道，通过它将钻头下方钻过的岩层碎屑和地层中的石油或天然气带到地面。
钻柱通常由许多根金属管和钻头连接组成，通过旋转传动的方式将岩屑带到地面。
随着钻井的深入，钻柱长度会逐渐增加，因此在钻井机的设计中需要考虑到钻柱的支持和传递问题。
另外是钻井液的循环。
钻井液是石油钻井机中不可或缺的一部分，它主要由水、泥浆和化学添加剂组成，用于冷却钻头、减少摩擦力、稳定井壁和运输岩屑等功能。
钻井液通过钻柱将岩屑和地层中的石油或天然气带到地面，然后经过分离装置将其中的岩屑和化学物质分离出来，再循环使用。
这样不仅可以保护地下水资源，还可以提高钻井的效率。
最后是钻井设备的控制。
石油钻井机通常由一台控制器控制，可以通过操作面板对钻头的旋转速度、钻柱的下压力、钻井液的流量等参数进行调整。
同时，钻机操作员需要根据地质勘探数据和钻井机的压力、转速等参数来及时调整钻井方向和速度，确保钻井的进度和安全。
总的来说，石油钻井机在石油勘探和开发中起着至关重要的作用，其工作原理涉及到钻头的旋转、钻柱的传递、钻井液的循环以及钻井设备的控制等方面。
通过不断的技术创新和设备改进，石油钻井机的效率和安全性将得到进一步提高，为石油勘探和开发提供更好的技术支持。

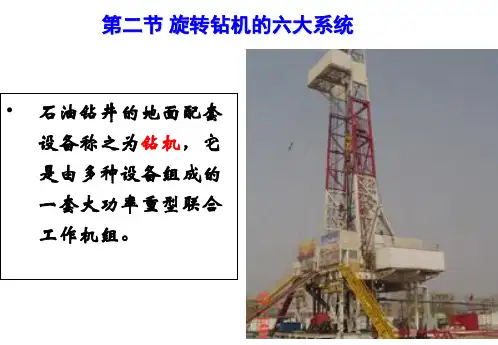

钻机定义石油钻井的地面配套设备称为钻机，石油钻机是由多种机器设备组成的一套大功率重型联合工作机组。
钻机八大系统（1）起升系统组成：天车、游车、大钩、绞车、滚筒、钢丝绳以及吊环、吊卡、吊钳、卡瓦等井口工具。
作用：下放、悬吊或起升钻柱、套管柱和其它井下设备进、出井眼；起下钻、接单根和钻进时的钻压控制。
（2）旋转系统组成：转盘、水龙头、钻头、钻柱。
作用：保证在钻井液高压循环的情况下，给井下钻具提供足够的旋转扭矩和动力，以满足破岩钻进和井下其它要求。
（3）循环系统组成：泥浆泵、地面管汇、泥浆罐、泥浆净化设备。
其中地面管汇包括高压管汇、立管、水龙带，泥浆净化设备包括振动筛、除砂器、除泥器、离心机等。
作用：从井底清除岩屑；冷却钻头和润滑钻具。
泥浆泵号称钻机的“心脏”泥浆的循环流程：泥浆泵－地面高压管汇－立管－水龙带－水龙头－钻柱（方钻杆、钻杆、钻铤）－钻头－环形空间－地面排出管线－固控设备－泥浆池－泥浆泵起升系统、循环系统和旋转系统是钻机的三大工作机组（4）动力系统组成：柴油机、电动机。
作用：为整套机组（三大工作机组及其他辅助机组）提供能量。
（5）传动系统组成：联轴器、离合器、变速箱、皮带传动、链条传动等装置作用：把动力传递给泥浆泵、绞车和转盘（三大工作机）（6）控制系统组成：机械控制、气控制、电控制和液控制等。
作用：控制各系统、设备按工艺要求进行。
司钻通过钻机上司钻控制台可以完成几乎所有的钻机控制：如总离合器的离合；各动力机的并车；绞车、转盘和钻井泵的起、停；绞车的高低速控制等。
（7）钻机底座系统组成：钻台底座、机房底座。
作用：支撑和安装各钻井设备和工具，提供钻井操作场所，方便钻机设备的移运。
（8）辅助设备系统组成：供气设备、辅助发电设备、井口防喷设备、钻鼠洞设备及辅助起重设备等。
石油钻机原理
石油钻机是一种用于钻探石油或天然气井的设备，它的工作原理主要包括以下几个步骤：
1. 钻井液循环系统：石油钻机通过管道将钻井液从地面泵送到井口，然后通过钻杆输送到井底。
钻井液在井底通过钻嘴进入井眼，然后再经过井壁，最后从地层的孔隙中返回到地面，形成循环。
2. 钻头和钻杆系统：钻头是位于钻杆底部的工具，它主要负责在井底钻探地层。
钻杆则用于输送钻头的旋转运动和钻井液的输送。
钻杆一般由多节钻杆组成，通过螺纹连接起来。
3. 钻进过程：石油钻机通过旋转钻杆，使钻头钻入地层。
钻头下方有凿岩器，它通过冲击和旋转的力量来破碎地层。
钻杆由钻杆底部的驱动机构提供旋转力，钻杆的旋转将钻头带动起来。
4. 钻井液的功能：钻井液在石油钻机中起到很重要的作用。
首先，它能冲刷井眼和减少钻屑。
其次，钻井液能够平衡地层压力，避免井底喷发事故的发生。
此外，钻井液还能稳固井壁，防止井壁塌陷。
5. 钻井液循环系统中的设备：石油钻机的钻井液循环系统包括旋转顶驱、旋转鼓风机、钻井液搅拌器等设备。
旋转顶驱通过压力将钻杆推向井底，旋转鼓风机则用于增加钻井液的流动速度，钻井液搅拌器则用于搅拌钻井液，保持其性能。
总之，石油钻机通过钻井液循环系统、钻头和钻杆系统以及钻进过程来完成石油或天然气井的钻探工作。
钻井液在其中起到很重要的作用，帮助冲刷井眼、平衡地层压力、稳固井壁等，同时还需要其他设备的配合来完成钻探过程。
石油钻采机械主讲：马卫国第二章：石油钻机总体参数设计第二章：石油钻机总体参数设计第一节：概述第二节：钻井井身结构第三节：钻机基本参数第二节：起升系统参数第三节：旋转系统参数第四节：循环系统参数第五节：钻机总体参数设计学习目的：掌握石油钻机参数及总体参数设计与计算石油钻采机械主讲：马卫国第二章：石油钻机总体参数设计第一节：概述石油钻采机械主讲：马卫国第二章：石油钻机总体参数设计钻机特点：1、起升、旋转、循环三个系统联合的工作机组。
由于各工作机组的作用、工作程序、载荷特性不一样，所以，钻机的传动与控制系统庞大复杂。
石油钻采机械主讲：马卫国第二章：石油钻机总体参数设计2、钻井操作不连续。
更换钻头、下套管固井、处理事故等。
辅助性操作比重大：非钻进时的起下钻、搬家拆装、故障停机等。
起钻能耗大、下钻产生的能量不能回收，而且需要设备消耗。
3、钻机的工作场所周期性变化。
石油钻采机械主讲：马卫国第二章：石油钻机总体参数设计钻具组成整套钻具由方钻杆、钻杆及其接头、钻铤和钻头组成。
有时候带有扶正器、减震器等井下工具。
1.方钻杆——钻杆——钻铤——井下工具组合（BHA)2.立根：三立根（28m）；双立根（19m）。
石油钻采机械主讲：马卫国第二章：石油钻机总体参数设计提高钻井速度的技术措施“钻速”——通常指机械钻速，即在纯钻进周期内每小时钻进的米数。
影响钻速的因素很多，除了组织因素和人的因素之外，主要有：地层特性、钻机性能、泥浆性能、钻头类型、钻压、转速以及水力因素。
钻压—转速—水力因素石油钻采机械主讲：马卫国第二章：石油钻机总体参数设计1、钻压钻压：当钻压超过岩石抗压强度决定的临界值时，钻速随钻压的提高而直线增长。
单位钻压（ω）：每单位钻头直径的钻压。
普通铣齿牙轮钻头：ω＝10－25 KN/inch；石油钻采机械主讲：马卫国“密封润滑、滑动轴承、镶齿、喷射”四合一优质钻头，可采用大钻压。
ω＝20－40 KN/inch；全钻压：W= ωD头石油钻采机械主讲：马卫国2、转速传统经验：对于一开，使用大尺寸钻头时，一般保持钻头周切线速度V为一常数。
