大体积混凝土温度曲线图-点位

大体积混凝土测温曲线图【正文】本文档旨在提供一个大体积混凝土测温曲线图的详细模板范本，以便参考使用。

以下将对每一个章节的内容进行细化。

一、引言1.1 目的本文档旨在提供一个用于大体积混凝土测温的曲线图模板，以便在相关工程中进行温度监测和分析。

1.2 背景混凝土测温是在混凝土浇筑过程中的一项重要工作，可用于对混凝土的硬化过程进行监测和控制，以提高混凝土的品质和持久性。

二、大体积混凝土测温曲线图模板2.1 测温要求在进行大体积混凝土测温时，需注意以下要求：- 选择合适的测温位置，包括挨近混凝土表面和混凝土内部的位置。

- 使用合适的测温设备，如测温棒或者测温代理器。

- 确保测温准确性，包括测量周期和数据记录。

2.2 测温曲线图制作步骤制作大体积混凝土测温曲线图的步骤如下：1. 采集测温数据，包括温度和时间。

2. 绘制时间与测温点温度之间的曲线图。

3. 通过曲线图分析混凝土的温度变化情况。

4. 根据分析结果进行相应的调整和控制。

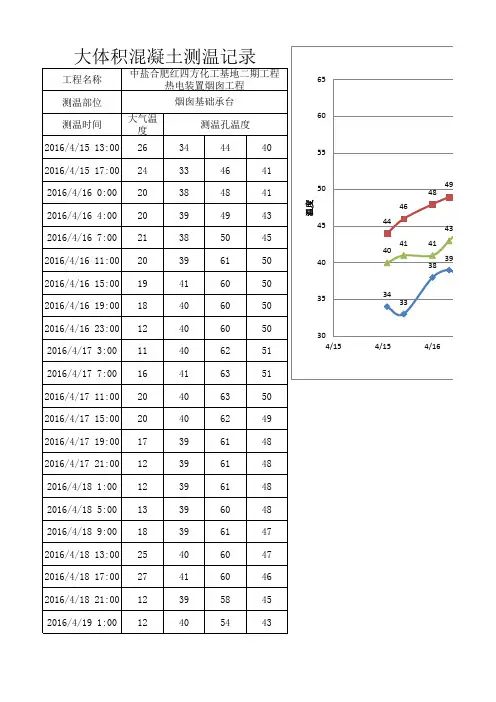

2.3 曲线图模板示例下面是一个大体积混凝土测温曲线图的示例：[示例图]三、附件本文档所涉及的附件如下：- 测温设备使用说明书- 测温数据记录表四、法律名词及注释本文档所涉及的法律名词及其注释如下：- 混凝土：指由水泥、骨料、矿物添加剂和适量的水经过配合、搅拌后制成的材料。

- 温度监测：对混凝土在硬化过程中的温度变化进行实时监测和记录的过程。

【扩展内容】1、本文档所涉及附件如下：- 测温设备使用说明书附件一是测温设备的使用说明书，包括设备的规格、使用方法和注意事项等。

- 测温数据记录表附件二是测温数据记录表，用于记录测温时所采集到的温度数据，以便后续分析和比较。

2、本文档所涉及的法律名词及注释：- 混凝土：指由水泥、骨料、矿物添加剂和适量的水经过配合、搅拌后制成的材料。

混凝土广泛用于建造工程中，具有较高的强度和耐久性。

- 温度监测：对混凝土在硬化过程中的温度变化进行实时监测和记录的过程。

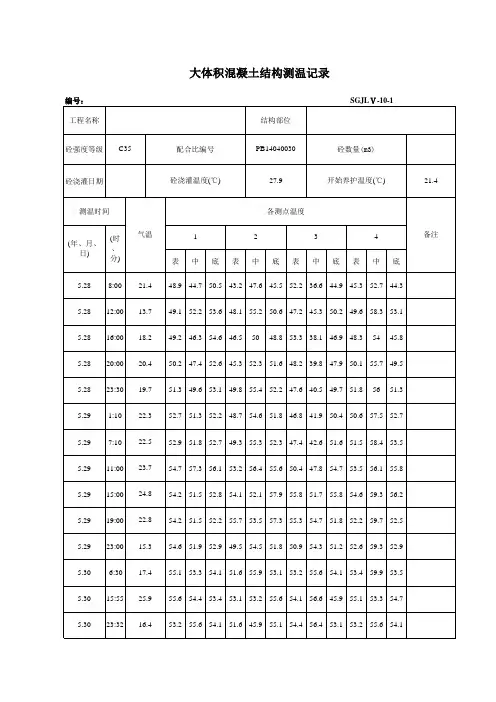

大体积混凝土结构测温示意图———————————————————————表 Ⅵ工程名称 新乡松江帕提欧9#楼结构部位筏板基础养 护 条 件第一层铺塑料薄膜，浇水养护测温点位示意图:筏板基础34～44轴测温点详见附图点位温度——时间关系图最 大 温 差 (℃)时间(d)1234567891011121314表面温度 中部温度温 差制图人 校核人 日期℃dD 12C B A 34E 5678910大体积混凝土结构测温示意图———————————————————————表Ⅵ工程名称新乡松江帕提欧9#楼结构部位筏板基础养护条件第一层铺塑料薄膜，浇水养护测温点位示意图:筏板基础22～34轴测温点详见附图点位温度——时间关系图最大温差(℃)时间(d)1234567891011121314表面温度中部温度温差℃dD12CBA34E5678910制图人校核人日期大体积混凝土结构测温示意图———————————————————————表Ⅵ工程名称新乡松江帕提欧9#楼结构部位筏板基础养护条件第一层铺塑料薄膜，浇水养护测温点位示意图:筏板基础18～22轴测温点详见附图点位温度——时间关系图最大温差时间(d)1234567891011121314表面温度中部温度℃dD12CBA34E5678910(℃)温 差制图人 校核人 日期大体积混凝土结构测温示意图———————————————————————表 Ⅵ工程名称 新乡松江帕提欧9#楼结构部位筏板基础养 护 条 件第一层铺塑料薄膜，浇水养护测温点位示意图:筏板基础9～18轴测温点详见附图点位温度——时间关系图最 大时间(d)1234567891011121314表面温度℃dD 12C B A 34E 5678910差 (℃)中部温度 温 差制图人 校核人 日期大体积混凝土结构测温示意图———————————————————————表 Ⅵ工程名称 新乡松江帕提欧9#楼结构部位筏板基础养 护 条 件第一层铺塑料薄膜，浇水养护测温点位示意图:筏板基础4～9轴测温点详见附图点位温度——时间关系图最时间(d)1234567891011121314℃dD 12C B A 34E 5678910温 差 (℃)表面温度 中部温度温 差制图人 校核人 日期大体积混凝土结构测温示意图———————————————————————表 Ⅵ工程名称 新乡松江帕提欧9#楼结构部位筏板基础养 护 条 件第一层铺塑料薄膜，浇水养护测温点位示意图:筏板基础1～4轴测温点详见附图点位温度——时间关系图℃dD 12C B A 34E 5678910。

大体积混凝土测温技术1，基础大体积混凝土测温点设置应符合下列规定：1.1宜选择具有代表性的两个交叉竖向剖面进行测温，竖向剖面交叉宜通过中部区域。

1.2竖向剖面的周边及内部应设置测温点周边及内部测温点宜上下、左右对齐；每个竖向位置设置的测温点不应少于3处，间距不宜小于0. 5m且不宜大于1. 0m；每个横向设置的测温点不应少于4处，间距不应小于0. 5m且不应大于10m。

图15-18以矩形基础为例，根据对称性以及最长边选择了两个具有代表性的基础半个竖向剖面进行测温点设置；图15-19以圆形基础案例，根据对称性选择了两个竖向半剖面进行测温点设置；两个案例说明了测温点布置的_般方法。

.1.3周边测温点应设置在混凝土浇筑体表面以内40〜80mm位置处，竖向剖面交叉处应设置内部测温点。

1.4混凝土浇筑体表面温度测温点宜布置在保温覆盖层底部或模板内侧表面有代表性的位置，且各不应少于2处。

环境温度测温点不应少于2处。

1.5对基础厚度不大于L 6m,裂缝控制技术措施完善的工程可不进行测温。

2，柱、墙、梁大体积混凝土测温点设置应符合下列规定：2.1柱、墙、梁结构实体最小尺寸大于2m,且混凝土强度等级不小于00时，应进行测温。

2.2测温点宜设置在沿纵向的两个横向剖面中，测温点宜上下、左右对齐横向剖面中的中部区域应设置测温点，测温点设置不应少于2点，间距不宜小于0.5m o横向剖面周边的测温点宜设置在距浇筑体表面内40〜80mm位置。

2.3模板内侧表面测温点设置不应少于1点，环境温度测温点不应少于1点。

2.4可根据第一次测温结果，完善温差控制技术措施，后续施工可不进行测温。

3，大体积混凝土测温应符合下列规定：3.1宜根据每个测温点被混凝土初次覆盖时的温度确定各测点部位混凝土的入模温度;3.2浇筑体周边表面以内测温点、浇筑体表面测温点、环境测温点的测温，应与混凝土浇筑、养护过程同步进行；3.3应按测温频率要求及时提供测温报告，测温报告应包含各测温点的温度数据、温差数据、代表点位的温度变化曲线、温度变化趋势分析等内容；3.4混凝土浇筑体表面以内40〜80mm位置的温度与环境温度的差值小于20°C 时，可停止测温。
