第五章 金属的塑性
§5.3.1 影响塑性的内部因素
（2）合金元素 取决于加入元素的特性， 加入数量、元素之间的相互 作用。 当加入的合金元素与基体 作用使在加工温度范围内形 成单相固溶体时，则有较好 塑性；如形成过剩相(尤其是 脆性相)，或使在加工温度范 围内两相共存，则塑性降低。
2．组织结构
外加应力低于原子间结合力极限
正应力使晶格沿应力方向伸长，切应力使晶格沿某晶面和晶向相对移动， 外力去除后晶格恢复原状
外加应力大于原子间结合力极限
正应力使晶体发生断裂，切应力使晶体的原子沿某晶面和晶向迁移到新 的平衡位置，外力去除原子停留在新的平衡位置
为什么金属晶体能够产生相对移动而不发生破坏呢？
金属原子之间特殊的结合方式 — 金属键
第三篇 塑性变形材料学基础
第5章 金属的塑性
§5.1 金属的塑性 §5.2 金属多晶体塑性变形的主要机制
§5.3 影响金属塑性的因素
§5.4 金属的超塑性
§5.1 金属的塑性
§5.1.1 塑性的基本概念 §5.1.2 塑性指标及其测量方法
§5.1.3 塑性状态图及其应用
§5.1.1 塑性的基本概念
(4)滑移的临界分切应力
F 横截面积 A
某一滑移系上的分切应力
F cos A / cos
滑 移 方 向
M
滑 移 面 法 向
F cos cos A
cos cos
滑移面
取向因子
F 分切应力计算分析图
cos cos
其中任何一个角度为90°时，分切应力为零，晶体不可能 滑移 当两个角度都为45°时，取向因子最大（为0.5），该滑 移系处于最有利取向 只有当分切应力τ≥临界分切应力τk时，滑移才能开始
金属材料成型基础PPT课件
切削加工方 法
机械零件 结构工艺性
机械加工 工艺过程
车削加工；钻、扩、铰、镗削加工； 刨、拉削加工；铣削加工；磨削加 工；特种加工方法；零件加工表面 方法的选择 。
零件结构设计的基本原则、切削加 工对零件结构工艺性的要求。
机械加工工艺过程的基本概念、工 件的安装与夹具的基本知识；机械 加工工艺规程的制定，典型零件工 艺过程。
课程教学 改革思路
结合地方工科高校培养应用型高级 专门人才目标和社会需求，紧紧抓 住课程内容广、实践性强、授课学 生多的课程特征，以拓宽基础知识、 优化教学内容为核心，以教学方法、 教学手段改革为抓手，“产学研” 合作强化学生工程实践和创新精神 培养，构建完备的课程教学体系， 形成覆盖面广、灵活的教学模式， 积极开展教育教学改革与实践，全 面提高课程教学质量。
初期建设阶段（1959～1977年） 恢复建设阶段（1978～1988年） 稳定发展阶段（1989～1999年） 高速发展阶段（2000年至今）
2.课程建设
教学内容
金属冷、热加工方法 金属冷、热加工方法+工程材料 金属冷、热加工方法+工程材料 +金属成形的新技术、新工艺
教学手段
黑板+粉笔+挂图 黑板+粉笔+幻灯片 黑板+粉笔+多媒体 多媒体+网络课堂
建造了内容丰富、形象生动的课 程陈列室。
以省级实验教学示范中心、工程 训练中心为基础搭建了学生工程 实践平台，强化学生基础工程实 践能力培养
以省部级重点实验室为依托，与 大型企业、科研院所密切合作建 立学生创新基地，搭建学生创新 实践平台，以课外科技制作竞赛 为途径进行创新精神培养。
四、教学设计
金属材料成型基础资料.pptx
电阻热：Q=I2Rt
焊条
-
焊接电弧
工件
d
+
d离
焊接电弧的稳定燃烧 — 就是带电粒子产生、 运动、复合、产生的动态平衡过程。
第5页/共60页
2 . 电弧的构造及热量分布 阴极区：2400k 36% 阳极区：2600k 42% 弧柱区：5000~8000k 21%
3 . 电弧的极性
1 . 设备简单、应用灵活方便。
2 . 劳动条件差、生产率低、质量不稳定。
二、手工电弧焊焊接过程
①引弧 ② 形成熔池
三、焊接电弧
③形成焊缝
1 . 焊接电弧的概念
第4页/共60页
在焊条末端和工件两极之间的气体介 质中，产生强烈而持久的放电现象。
使气体电离 具备两个条件
阴极发射电子
接触电阻：R 短路电流：I
适用于易氧化的有色金属及合金钢材料的焊接。 如：铝、镁、钛及其合金和耐热钢、不锈钢等。
第29页/共60页
三、 CO2气体保护焊
以CO2气体作为保护性介质的电弧焊方法。
焊接热源：电弧热
保护介质：CO2
① 与金属发生化学反应—产生夹渣缺陷
CO2 ② 溶解于液体金属中—产生 CO 气孔缺陷
③ 比重大于空气（25%）
第26页/共60页
非熔化极亚弧焊
熔化极亚弧焊
第27页/共60页
第28页/共60页
3）氩弧焊的特点及应用 ① 机械保护效果好，焊缝金属纯净，焊缝成形美观，
焊接质量优良。 ② 电弧燃烧稳定，飞溅小。 ③ 焊接热影响区和变形小。 ④ 可进行全位置焊接。 ⑤ 氩气昂贵，设备造价高。
应用： 适用所有金属材料的焊接。
镍及镍合金焊条—Ni ； 铜及铜合金焊条—T；
第三章 金属塑性变形的物理基础
（1）塑性的基本概念
什么是塑性？ 塑性是金属在外力作用下产生永久变形 而不破坏其完整性的能力。
塑性与柔软性的区别是什么？ 塑性反映材料产生永久变形的能力。 柔软性反映材料抵抗变形的能力。
塑性与柔软性的对立统一
铅---------------塑性好，变形抗力小
不锈钢--------塑性好，但变形抗力高 白口铸铁----塑性差，变形抗力高
塑性指标的测量方法
拉伸试验法 压缩试验法 扭转试验法 轧制模拟试验法
拉伸试验法
Lh L0 100%
L0 F0 Fh 100%
F0
式中：L0——拉伸试样原始标距长度； Lh——拉伸试样破断后标距间的长度； F0——拉伸试样原始断面积； Fh——拉伸试样破断处的断面积
%
晶粒5 晶粒4 晶粒3
晶粒2
晶粒1
位置，mm
图5-6 多晶铝的几个晶粒各处的应变量。 垂直虚线是晶界，线上的数字为总变形量
四、合金的塑性变形
单相固溶体合金的变形 多相合金的变形
§3. 2 金属塑性加工中组织和性能变化 的基本规律
一、冷塑性变形时金属组织和性能的变化 二、热塑性变形时金属组织和性能的变化
2200
N/mm2
图4-6 正压力对摩擦系数的影响
0.5
μ
0.4
0.3
0.4
0.2 0.2
0.1
0
℃
200
400
600
800
图4-7 温度对钢的摩擦系数的影响
0
400
600
800 ℃
图4-8 温度对铜的摩擦系数的影响
测定摩擦系数的方法
夹钳轧制法 楔形件压缩法 塑性加工常用摩擦系数 圆环镦粗法
福州大学材料科学基础课件-第三章 位错金属的塑性变形
•
实际只有5个变量是独立的。至少应有5个独立 的滑移系才能协调多晶体的塑性变形。
3. 晶粒大小的影响 多晶体的强度随其晶粒细化而提高。满足 霍尔-佩奇(Hall-Petch)关系。
是与材料有关的两个常数。 d：多晶体中各晶粒的平均直径。
0, k
§4 塑性变形对金属组织与性能的影响
一、显微组织的变化
· 单相固溶体合金塑性
变形的特点
2．应变时效
将低碳钢试样拉伸到 产生少量预塑性变形 后卸载，然后重新加 载，试样不发生屈服 现象，但若产生一定 量的塑性变形后卸载， 在室温停留几天或在 低温（如150℃）时 效几小时后再进行拉 伸，此时屈服点现象 重新出现，并且上屈 服点升高，这种现象 即应变时效
§2
单晶体的塑性变形
金属变形的主要方式：滑移、孪生、扭折 一、滑移 （一）滑移线与滑移带
（二）滑称系 晶体的滑移是沿着一定的晶面发生的，此组晶 面称为滑移面，滑移还沿着滑移面上一定的晶向 进行，称为滑移方向。 每一个滑移面和此面上的一个滑移方向合起来 叫做一个滑移系。 FCC： 滑移面｛111｝，滑移方向<110> BCC： 低温｛112｝ 室温｛110｝，高温｛123｝， 而滑移方向都是<111> 滑移面为(0001)，滑移方向为<11 2 0>
· 1．聚合型两相合金的塑性变形 （1）如果两个相都具有塑性，则合金的变形决定于两 相的体积分数。 等应变理论：假定塑性变形过程中两相应变相等。 合金产生一定应变的平均流变应力 σ a = f 1 σ 1 + f2 σ 2 ： 其中：f1、f2为两个相的体积分数 f1+f2=1 σ1、σ2为两个相在此应变时的流变应力 等应力理论：假定塑性变形过程中两相应力相同。 对合金施加一定应力时，平均应变εa= f 1ε1+f 2ε2 其中：f1、f2为两个相的体积分数 ε 1,ε2为此应力下两相的应变
《材料成型技术与基础》全套PPT电子课件教案-第03章 单晶体与多晶体的塑性变形等
拉拔时金属应力状态
第三章金属材料的塑性变形
本章小结
锻造、轧ቤተ መጻሕፍቲ ባይዱ、挤压、冲压等都是塑性变形。这些 塑性变形的目的不仅是为了得到零件的外形和尺寸， 更重要的是为了改善金属的组织和性能。
塑性变形的主要形式是滑移和孪生，是在切应力 的作用下进行的，塑性变形将产生形变强化，形成纤 维组织，具有各向异性。塑性变形后的 金属加热时会 产生回复或再结晶及晶粒长大，其形变强化现象消除。
滑移特点：①滑移是在切 应力作用下完成的；②滑 移时移动的距离是原子间 距的整数倍；③滑移的同 时由于正应力组成的力偶 作用，推动晶体转动，力 图使滑移面转向与外力一 致的方向。④滑移的实质 是位错运动的结果。因此 滑移的实际临界切应力远 远大于理论临界切应力。
第三章金属材料的塑性变形
单晶体滑移变形示意图
定义:经冷变形的金属当加热到T再时,会在变形最激 烈的区域自发形成新的细小等轴晶粒,叫做再结 晶这一过程实质上也是一个形核和长大的过程, 但晶格类型不变,只是改变了晶粒外形. T再T熔
※金属再结晶后,消除了残余应力和形变强化现象 晶粒长大 冷变形和热变形 金属纤维组织及其应用
第三章金属材料的塑性变形
第三章金属材料的塑性变形
单晶体和多晶体的塑性变形 金属的形变强化 塑性变形金属在加热时组织和性能的变化 塑性加工性能及影响因素 本章小结
第三章金属材料的塑性变形
单晶体的塑性变形 1.滑移 2.孪生 1.晶粒取向对塑性变形的影响 2.晶界对塑性变形的影响
第三章金属材料的塑性变形
锌单晶体的滑移变形示意图
第三章金属材料的塑性变形
未变形 弹性变形 弹塑性变形 塑性变形
位错运动引起的滑移变形示意图
第三章金属材料的塑性变形
材料成型工艺学 金属塑性加工
二、模锻件的结构工艺性
1. 模锻件上必须具有一个合理的分模面 2. 零件上只有与其它机件配合的表面才需进行机械加工,
其它表面均应设计为非加工表面 (模锻斜度、圆角) 3. 模锻件外形应力求简单、平直和对称。避免截面间差别
过大, 薄壁、高筋、高台等结构 (充满模膛、减少工序) 4. 尽量避免深孔和多孔设计 5. 采用锻- 焊组合结构
自由锻设备：锻锤 — 中、小型锻件 液压机 — 大型锻件
在重型机械中,自由锻是生产大型和特大型锻件的 惟一成形方法。
1.自由锻工序 自由锻工序：基本工序 辅助工序 精整工序
(1) 基本工序 使金属坯料实现主要的变形要求, 达
到或基本达到锻件所需形状和尺寸的工序。 有：镦粗、拔长、冲孔、弯曲、
扭转、错移、切割 (2) 辅助工序
金属的力学性能的变化：
变形程度增大时, 金属的强度及硬度升高, 而塑 性和韧性下降。
原因：由于滑移面上的碎晶块和附近晶格的强烈 扭曲, 增大了滑移阻力, 使继续滑移难于进行所致。
几个现象：
▲ 加工硬化
（冷变形强化）： 随变形程度增大, 强度和硬度上升而塑性下降的现象。
▲回复：使原子得以回复正常排列, 消除了晶格扭曲, 致使
§3 金属的可锻性
金属的可锻性：材料在锻造过程中经受塑性变形 而不开裂的能力。
金属的可锻性好，表明该金属适合于采用压力加工 成形； 可锻性差，表明该金属不宜于选用压力加工方法 成形。
衡量指标：金属的塑性（ψ、δ ）； 变形抗力（σb、HB）。
塑性越好，变形抗力越小，则金属的可锻性好。
金属的可锻性取决于金属的本质和加工条件。
弹复：
金属塑性变形基本规律：
体积不变定律： 金属塑变后的体积与变形前的体积相等。
材料科学基础-第五章_金属及合金的塑性变形
{1120}
｛0001｝
<111> 体心立方结构(bcc)
<110> 面心立方结构(fcc)
密排六方结构(hcp)
三种典型金属结构的滑移系构成
第五章 金属及合金的塑性变形与断裂－§5.2 单晶体的塑性变形
为何滑移面和滑移方向是晶体的密排面和密排方向？
d2
d1
d3
晶体晶面间距示意图 晶面上的原子密度越大，晶面间距越大，面与面之间的原子结合力越 弱，滑移时的阻力越小。晶向上的原子密度越大，滑移的阻力越小。

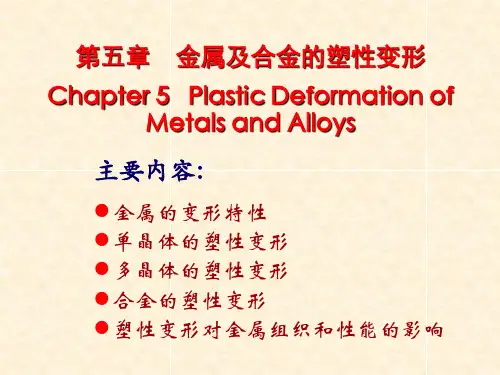

第五章 金属及合金的塑性变形 Chapter 5 Plastic Deformation of Metals and Alloys 主要内容：
金属的变形特性 单晶体的塑性变形 多晶体的塑性变形 合金的塑性变形 塑性变形对金属组织和性能的影响
第五章 金属及合金的塑性变形与断裂
各种压力加工，如轧制、挤压、拉拔、锻压、冲压等，均能使金属发 生塑性变形，即金属的外形发生了改变。
G 2
结论：
Frank的滑移理论不正确，即滑移不是晶体原子作整体刚性滑动。
第五章 金属及合金的塑性变形与断裂－§5.2 单晶体的塑性变形
1934年，物理学家泰勒（G.I.Taylor）、波郎依（M.Polanyi）和奥罗
万（E.Orowan）几乎同时提出了晶体中位错的概念，Taylor还将位错与滑 移变形联系了起来，最终圆满解释了晶体滑移的机理。
A是晶体的横截面积， 是滑移面的面积。 A/cos
当F增加，使s = F/A，晶体发生塑性变 形，即开始滑移，则临界分切应力：
τ K σ s cos υ cos λ 或 σ s
τK cos υ cos λ
塑性力学基础知识ppt课件
• 由于材料的屈服极限是唯一 的，所以 应该用应力或应力的组合作为判断材 料是否进入了塑性状态的准则。
• 根据不同应力路径所进行的实验，可 以定出从弹性阶段进入塑性阶段的各 个界限。这个分界面即称为屈服面， 而描述这个屈服面的数学表达式称为 屈服函数或称为屈服条件。
12
本标准适 用于已 投入商 业运行 的火力 发电厂 纯凝式 汽轮发 电机组 和供热 汽轮发 电机组 的技术 经济指 标的统 计和评 价。燃 机机组 、余热 锅炉以 及联合 循环机 组可参 照本标 准执行 ，并增 补指标 。
19
简单弹塑性力学问题 本标准适用于已投入商业运行的火力发电厂纯凝式汽轮发电机组和供热汽轮发电机组的技术经济指标的统计和评价。燃机机组、余热锅炉以及联合循环机组可参照本标准执行，并增补指标。
• 梁的弯曲 • 圆柱体的扭转 • 旋转圆盘 • 受内压或外压作用的厚壁筒和
厚壁球体
20
本标准适 用于已 投入商 业运行 的火力 发电厂 纯凝式 汽轮发 电机组 和供热 汽轮发 电机组 的技术 经济指 标的统 计和评 价。燃 机机组 、余热 锅炉以 及联合 循环机 组可参 照本标 准执行 ，并增 补指标 。
塑性力学的任务
• 当作用在物体上的外力取消后，物 体的变形不完全恢复，而产生一部 分永久变形时，我们称这种变形为 塑性变形，研究这种变形和作用力 之间的关系，以及在塑性变形后物 体内部应力分布规律的学科称为塑 性力学。
2
本标准适 用于已 投入商 业运行 的火力 发电厂 纯凝式 汽轮发 电机组 和供热 汽轮发 电机组 的技术 经济指 标的统 计和评 价。燃 机机组 、余热 锅炉以 及联合 循环机 组可参 照本标 准执行 ，并增 补指标 。
屈服条件的概念，
• 屈服条件又称塑性条件，它是判断 材料处于弹性阶段还是处于塑性阶 段的准则。.
• 根据不同应力路径所进行的实验，可 以定出从弹性阶段进入塑性阶段的各 个界限。这个分界面即称为屈服面， 而描述这个屈服面的数学表达式称为 屈服函数或称为屈服条件。
12
本标准适 用于已 投入商 业运行 的火力 发电厂 纯凝式 汽轮发 电机组 和供热 汽轮发 电机组 的技术 经济指 标的统 计和评 价。燃 机机组 、余热 锅炉以 及联合 循环机 组可参 照本标 准执行 ，并增 补指标 。
19
简单弹塑性力学问题 本标准适用于已投入商业运行的火力发电厂纯凝式汽轮发电机组和供热汽轮发电机组的技术经济指标的统计和评价。燃机机组、余热锅炉以及联合循环机组可参照本标准执行，并增补指标。
• 梁的弯曲 • 圆柱体的扭转 • 旋转圆盘 • 受内压或外压作用的厚壁筒和
厚壁球体
20
本标准适 用于已 投入商 业运行 的火力 发电厂 纯凝式 汽轮发 电机组 和供热 汽轮发 电机组 的技术 经济指 标的统 计和评 价。燃 机机组 、余热 锅炉以 及联合 循环机 组可参 照本标 准执行 ，并增 补指标 。
塑性力学的任务
• 当作用在物体上的外力取消后，物 体的变形不完全恢复，而产生一部 分永久变形时，我们称这种变形为 塑性变形，研究这种变形和作用力 之间的关系，以及在塑性变形后物 体内部应力分布规律的学科称为塑 性力学。
2
本标准适 用于已 投入商 业运行 的火力 发电厂 纯凝式 汽轮发 电机组 和供热 汽轮发 电机组 的技术 经济指 标的统 计和评 价。燃 机机组 、余热 锅炉以 及联合 循环机 组可参 照本标 准执行 ，并增 补指标 。
屈服条件的概念，
• 屈服条件又称塑性条件，它是判断 材料处于弹性阶段还是处于塑性阶 段的准则。.
《材料工程基础》课件——第五章 金属的塑性加工(第5、6、7节)
脂肪酸皂 石蜡等
3.5.4 拉拔工具
拉拔工具主要包括拉拔模和芯头。此二者的结构、 形状尺寸、表面质量与材质对制品的质量、产量、 成本等具有重要影响。
拉拔模
拉拔模
旋转模
辊式模 普通模（应用最多 ）
弧线模：只用于细线的拉拔
锥形模：管、棒、型材和较粗的 线材拉拔
图 普通拉拔模的基本结构 （a）锥形模 （b）弧线模
空拉时壁厚增加或减少，主要取决于两个因素：
①圆周方向压应力：促使金属沿径向流动，导致管材壁厚增 加
②轴向拉应力：促使金属产生轴向延伸，并导致壁厚减薄。
这两个因素作用的强弱取决于各种变形条件。
③固定短芯头拉拔变形
变形分三部分：
AB C D
AB段：空拉区，主要是减径 变形，壁厚一般有所增加， 又称减径区。应力应变特点 与空拉时一样。 BC段：减壁区，此阶段外径 减小，内径不变，壁厚减薄。 应力应变特点与棒材拉拔时 一样。 CD段：定径区，为弹性变形 区。
②空拉时的应力与变形
应力状态：与圆棒拉拔时类似，即：周向、径向为
压，轴向为拉，但 ，且有
。
径向压应力的数值由管材外表面至内表面逐渐减小， 在内表面上为零。
周向应力由外表面向内逐渐增大。
轴向应力由变形区入口为零逐渐增加，在变形区出
口(模孔出口)处达到最大。
变形
按目的不同有： 减径空拉：目的是减径，主要用于中间道次，一般 认为拉拔后壁厚不变； 整径空拉：目的是精确控制制品的尺寸，减径量不 大（0.5～1），一般在最后道次进行； 定型空拉：目的是控制形状，主要用于异型管材拉 拔，即用于圆截面向异型截面过渡拉拔。
拉拔加工的特点
①拉拔制品的尺寸精度高，表面粗糙度低 ②工具与设备简单，维护方便，一机多用 ③适用于连续高速生产断面尺寸小的长尺产品（Al、
3.5.4 拉拔工具
拉拔工具主要包括拉拔模和芯头。此二者的结构、 形状尺寸、表面质量与材质对制品的质量、产量、 成本等具有重要影响。
拉拔模
拉拔模
旋转模
辊式模 普通模（应用最多 ）
弧线模：只用于细线的拉拔
锥形模：管、棒、型材和较粗的 线材拉拔
图 普通拉拔模的基本结构 （a）锥形模 （b）弧线模
空拉时壁厚增加或减少，主要取决于两个因素：
①圆周方向压应力：促使金属沿径向流动，导致管材壁厚增 加
②轴向拉应力：促使金属产生轴向延伸，并导致壁厚减薄。
这两个因素作用的强弱取决于各种变形条件。
③固定短芯头拉拔变形
变形分三部分：
AB C D
AB段：空拉区，主要是减径 变形，壁厚一般有所增加， 又称减径区。应力应变特点 与空拉时一样。 BC段：减壁区，此阶段外径 减小，内径不变，壁厚减薄。 应力应变特点与棒材拉拔时 一样。 CD段：定径区，为弹性变形 区。
②空拉时的应力与变形
应力状态：与圆棒拉拔时类似，即：周向、径向为
压，轴向为拉，但 ，且有
。
径向压应力的数值由管材外表面至内表面逐渐减小， 在内表面上为零。
周向应力由外表面向内逐渐增大。
轴向应力由变形区入口为零逐渐增加，在变形区出
口(模孔出口)处达到最大。
变形
按目的不同有： 减径空拉：目的是减径，主要用于中间道次，一般 认为拉拔后壁厚不变； 整径空拉：目的是精确控制制品的尺寸，减径量不 大（0.5～1），一般在最后道次进行； 定型空拉：目的是控制形状，主要用于异型管材拉 拔，即用于圆截面向异型截面过渡拉拔。
拉拔加工的特点
①拉拔制品的尺寸精度高，表面粗糙度低 ②工具与设备简单，维护方便，一机多用 ③适用于连续高速生产断面尺寸小的长尺产品（Al、
金属材料基础知识培训ppt课件
2.7按脱氧程度和浇注制度分：
a.沸腾钢；b.半镇静钢；c.镇静钢；d.特殊镇静钢。
3.中国钢号表示方法:
3.1钢号表示方法概述: 钢的牌号简称钢号，是对每一种具体钢产品所取的名称，是人们了
解钢的一种共同语言。中国的钢号表示方法，根据国家标准《钢铁产品 牌号表示方法》（GB221-79）中规定，采用汉语拼音字母、化学元素 符号和阿拉伯数字相结合的方法表示。即： ①钢号中化学元素采用国际化学符号表示，例如Si、Mn、Cr……等。混 合稀土元素用“RE”（或“Xt”）表示。 ②产品名称、用途、冶炼和浇注方法等，一般采用汉语拼音的缩写字母 表示，见表。 ③钢中主要化学元素含量（%）采用阿拉伯数字表示。 3.2 钢号表示方法的分类说明 3.2.1 碳素结构钢: ①由Q+数字+质量等级符号+脱氧方法符号组成。它的钢号冠以 “Q”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是 Mpa。例如：Q235 表示屈服点（ss）235MPa 的碳素结构钢。 ②必要时钢号后面可标出表示质量等级和脱氧方法的符号。质量等级 符号分别为A、B、C、D。脱氧方法符号：F 表示沸腾钢；b 表示半镇 静钢：Z 表示镇静钢；TZ 表示特殊镇静钢，镇静钢可不标符号，即Z 和 TZ 都可不标。例如Q235-AF 表示A级沸腾钢。
▪ 2.3按成形方法分类： (1)锻钢；(2)铸钢；(3)热轧钢；(4)冷拉钢。
▪ 2.4按用途分类: 1)建筑及工程用钢： a.普通碳素结构钢；b.低合金结构钢；c.钢筋钢。 2)结构钢： a.机械制造用钢;b.弹簧钢;c.轴承钢 3)工具钢： a.碳素工具钢；b.合金工具钢；c.高速工具钢。 4)特殊性能钢： a.不锈耐酸钢；b.耐热钢包括抗氧化钢、热强钢、气阀钢；c.电热合 金钢；d.耐磨钢；e.低温用钢；f.电工用钢。 5)专业用钢:如桥梁用钢、船舶用钢、锅炉用钢、压力容器用钢、农 机用钢等。 2.5 按金相组织分类：
a.沸腾钢；b.半镇静钢；c.镇静钢；d.特殊镇静钢。
3.中国钢号表示方法:
3.1钢号表示方法概述: 钢的牌号简称钢号，是对每一种具体钢产品所取的名称，是人们了
解钢的一种共同语言。中国的钢号表示方法，根据国家标准《钢铁产品 牌号表示方法》（GB221-79）中规定，采用汉语拼音字母、化学元素 符号和阿拉伯数字相结合的方法表示。即： ①钢号中化学元素采用国际化学符号表示，例如Si、Mn、Cr……等。混 合稀土元素用“RE”（或“Xt”）表示。 ②产品名称、用途、冶炼和浇注方法等，一般采用汉语拼音的缩写字母 表示，见表。 ③钢中主要化学元素含量（%）采用阿拉伯数字表示。 3.2 钢号表示方法的分类说明 3.2.1 碳素结构钢: ①由Q+数字+质量等级符号+脱氧方法符号组成。它的钢号冠以 “Q”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是 Mpa。例如：Q235 表示屈服点（ss）235MPa 的碳素结构钢。 ②必要时钢号后面可标出表示质量等级和脱氧方法的符号。质量等级 符号分别为A、B、C、D。脱氧方法符号：F 表示沸腾钢；b 表示半镇 静钢：Z 表示镇静钢；TZ 表示特殊镇静钢，镇静钢可不标符号，即Z 和 TZ 都可不标。例如Q235-AF 表示A级沸腾钢。
▪ 2.3按成形方法分类： (1)锻钢；(2)铸钢；(3)热轧钢；(4)冷拉钢。
▪ 2.4按用途分类: 1)建筑及工程用钢： a.普通碳素结构钢；b.低合金结构钢；c.钢筋钢。 2)结构钢： a.机械制造用钢;b.弹簧钢;c.轴承钢 3)工具钢： a.碳素工具钢；b.合金工具钢；c.高速工具钢。 4)特殊性能钢： a.不锈耐酸钢；b.耐热钢包括抗氧化钢、热强钢、气阀钢；c.电热合 金钢；d.耐磨钢；e.低温用钢；f.电工用钢。 5)专业用钢:如桥梁用钢、船舶用钢、锅炉用钢、压力容器用钢、农 机用钢等。 2.5 按金相组织分类：
金属材料成型基础ppt课件.ppt
在整堂课的教学中，刘教师总是让学 生带着 问题来 学习， 而问题 的设置 具有一 定的梯 度，由 浅入深 ，所提 出的问 题也很 明确
在整堂课的教学中，刘教师总是让学 生带着 问题来 学习， 而问题 的设置 具有一 定的梯 度，由 浅入深 ，所提 出的问 题也很 明确
流动性（cm）
温度（℃）
影响液态合金流动性的因素： 1.合金的化学成分
b a
300
200
100 0
80 60 40
20 0
Pb 20 40 60 80 Sb
a）在恒温下凝固 b）在一定温度范围内凝固
充型能力越强。 （3）浇注系统的的结构 浇注系统的结构越复杂，流动阻力
越大，充型能力越差。
在整堂课的教学中，刘教师总是让学 生带着 问题来 学习， 而问题 的设置 具有一 定的梯 度，由 浅入深 ，所提 出的问 题也很 明确
三、铸型充填条件
（1）铸型的蓄热系数 铸型的蓄热系数表示铸型从其中的 金属吸取热量并储存在本身的能力。
铸件输送机
1）振击压实
型砂
落砂
捅箱机
压铁传送机
2）汽动微振压实
3）高压造型
加砂机
压铁
4）抛砂加紧砂机实
上箱造型机
合箱 合箱机
下箱造型机
下芯
下箱翻箱、落箱机 铸型输送机
冷却箱
浇注
冷却
在整堂课的教学中，刘教师总是让学 生带着 问题来 学习， 而问题 的设置 具有一 定的梯 度，由 浅入深 ，所提 出的问 题也很 明确
二、机器造型
1)生产效率高; 2)铸型质量好（紧实度高而均匀、型腔轮廓清晰）; 3)设备和工艺装备费用高，生产准备时间较长。
适用于中、小型铸件的成批、大批量生产。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属塑性加工原理与技术
粗晶铝晶粒各处变形不均
22
金属塑性加工原理与技术
2．晶界的作用及晶粒大小的影响
冷变形情况下： 晶界强度高于晶内强度 晶粒越细、强度硬度越高、变形越均匀，应力集中小，塑性好 与单晶体相比，多晶体受晶界和晶体取向差别的影响， 各晶粒变形先后、大小不同，同一晶粒内变形也不均匀， 易产生残余应力
2
金属塑性加工原理与技术
§5. 1 金属的塑性
5. 1. 1 塑性的基本概念 5. 1. 2 塑性指标及其测量方法 5. 1. 3 塑性状态图及其应用
3
金属塑性加工原理与技术
5. 1. 1 塑性的基本概念
➢ 什么是塑性 塑性是金属在外力作用下产生永久变形而不破 坏其完整性的能力
➢ 塑性与柔软性的区别是什么？ 塑性反映材料产生永久变形的能力 柔软性反映材料抵抗变形的能力
19
§5. 2 金属多晶体塑性变形的主金属要塑性机加制工原理与技术
5. 2. 1 多晶体变形的特点 5. 2. 2 多晶体的塑性变形机构 5. 2. 3 合金的塑性变形 5. 2. 4 变形机构图
20
金属塑性加工原理与技术
5. 2. 1 多晶体变形的特点
1．变形不均匀
多晶体塑性变形的竹节现象
21
18
金属塑性加工原理与技术
从塑性图上获取的信息
➢ 慢速加工，温度为350~400℃时,φ值和εM都有最大值，不 论轧制或挤压，都可在此温度范围内以较慢的速度加工。
➢ 锻锤下加工，在350℃左右有突变，变形温度应选择在 400~450℃。
➢ 工件形状比较复杂，变形时易发生应力集中，应根据αK 曲线来判定。从图中可知，在相变点270℃附近突然降低， 因此，锻造或冲压时的工作温度应在250℃以下进行为佳。
样，找出试样上产生第一条可见裂纹时的临界压下量 作为轧制过程的塑性指标。
13
金属塑性加工原理与技术
5. 1. 3 塑性状态图及其应用 ➢表示金属塑性指标与变形温度及加载方式的
关系曲线图形，简称塑性图。
➢应用：合理选择加工方法,制定冷热变形工艺
14
金属塑性加工原理与技术
确定MB5镁合金热加工工艺步骤 ➢根据产品确定加工方式（慢速、快速等） ➢根据相图确定合金Hale Waihona Puke 相组成 ➢根据塑性图确定变形温度范围
16
金属塑性加工原理与技术
铝含量对镁合金力学性能的影响
随Al含量增加， 相增多，延伸率下降，硬度和强度提高
17
金属塑性加工原理与技术
根据塑性图确定热变形温度范围
慢速：轧制、挤压
φ 和εm
在350-400℃
较快速：锤锻 εC确定在400-450℃
快速：锻造和冲压
αk确定250℃以下
MB5合金的塑性图 αk —冲击韧性, εm —慢力作用下的最大压缩率 εC —冲击力作用下的最大压缩率, φ —断面收缩率, α0 —弯曲角度
扭转角（或扭转数） γ=Rπn/30L0 (未给出每次的扭转角？)
弯曲次数
8
金属塑性加工原理与技术
塑性指标的测量方法 ➢拉伸试验法 ➢压缩试验法 ➢扭转试验法 ➢轧制模拟试验法 ➢冲击韧性 ➢弯曲试验
9
拉伸试验法
金属塑性加工原理与技术
断面收缩率 延伸率
ψ=(F0-Fh)/F0×100% δ=(Lh-L0)/L0×100%
24
2．溶解——沉积机构 金属塑性加工原理与技术
该机构的实质是一相晶体的原子迅速而飞跃式的转移 到另一相的晶体中去。
11
扭转试验法
金属塑性加工原理与技术
对于一定试样，所得总转数越高，塑性越好，可将扭 转数换作为剪切变形 (γ)
γ=Rπn/30L0 (每次的扭转角)
式中：R——试样工作段的半径 L0——试样工作段的长度 n——试样破坏前的总转数
12
金属塑性加工原理与技术
轧制模拟试验法
在平辊间轧制楔形试件，用偏心轧辊轧制矩形试
23
金属塑性加工原理与技术
5. 2. 2 多晶体的塑性变形机构
1．晶粒的转动与移动
晶粒转动： 金属整体性变形和晶粒不均匀变形出现力偶 晶粒移动： 晶界受剪切应力作用
使晶粒处于有利位向，便于变形发展 易造成晶界裂纹产生
冷变形时，是断裂的先兆(晶界强度高于晶内) 热变形时，晶界扩散加强，易修复裂纹，是 热变形的重要机制之一
4
金属塑性加工原理与技术
塑性与柔软性的对立统一
➢铅---------------塑性好，变形抗力小
➢不锈钢--------塑性好，但变形抗力高 ➢白口铸铁----塑性差，变形抗力高
➢结论：塑性与柔软性不是同一概念
5
金属塑性加工原理与技术
为什么要研究金属的塑性？
➢探索塑性变化规律 ➢寻求改善塑性途径 ➢选择合理加工方法 ➢确定最佳工艺制度 ➢提高产品质量
6
金属塑性加工原理与技术
5. 1. 2 塑性指标及其测量方法 ➢塑性指标的测量方法 ➢塑性指标
7
塑性指标
金属塑性加工原理与技术
概念： 金属在破坏前产生的最大变形程度，即极限变形量
表示方法：
断面收缩率
ψ=(F0-Fh)/F0×100%
延伸率
δ=(Lh-L0)/L0×100%
冲击韧性
αk
最大压缩率
ε=(H0-Hh)/H0×100%
15
金属塑性加工原理与技术
根据相图确定合金的相组成
AZ61M(MB5)属变形镁合金， 主要成分为： Al 5. 5 ~ 7. 0% Mn 0. 15 ~ 0. 5% Zn 0. 5 ~ 1. 5%
➢ T＞530℃，合金为液相 ➢ 270℃＜T＜530℃，单一相 ➢ T＜270℃，＋ 两相组织
：Mg的固溶体，立方相 ：Mg4Al3 或 Mg17Al12 ，硬脆相
金属塑性加工原理与技术
金属塑性加工原理 Principle of Plastic Deformation
in Metals Processing
第三篇 塑性变形材料学基础
1
金属塑性加工原理与技术
第5章 金属的塑性 §5. 1 金属的塑性 §5. 2 金属多晶体塑性变形的主要机制 §5. 3 影响金属塑性的因素 §5. 4 金属的超塑性
式中：L0——拉伸试样原始标距长度； Lh——拉伸试样破断后标距间的长度； F0——拉伸试样原始断面积； Fh——拉伸试样破断处的断面积
10
压缩试验法
金属塑性加工原理与技术
简单加载条件下，压缩试验法测定的塑性指标用 下式确定：
ε=(H0-Hh)/H0×100%
式中： —压下率； H0—试样原始高度； Hh—试样压缩后，在侧表面出现第一条裂纹时的 高度
