电梯安装土建交接检验记录表

7.2一、 主要设备材料：电梯曳引机及机组附件、限速器、主机承重钢梁、导向轮、钢板。

二、 常用工具：倒链、钢丝绳扣、水平尺、线坠、钢板尺、盒尺、电、气焊工具、电焊机、扳手、鎯头、撬扛、钢锯、电锤、塞尺等。

三、 作业条件：机房土建工作完成、门窗齐全，且机房建筑结构符合承载力设计要求、地面 洞孔预留符合设计规范。

四、 操作工艺流程图安装承重梁-安装曳引机和导向轮T 安装限速器 五、 质量要求：5.1 保证项目：5.1.1曳引机承重钢梁两端必须放于井道承重梁或墙上。

承重钢梁埋入长度应与梁或墙 外皮齐，其间垫d >16mm 钢板，如曳引机承重钢梁长度不足时， 其埋入长度应保 证至少超出梁或墙的中心线在 2cm 以上，且至少为7.5cm 5.2基本项目：5.2.1曳引机底座水平误差均应在1/1000以下。

5.2.2设备直接在承重梁上安装时，要测量好螺孔位置，用电钻打眼，孔径不大于螺栓 直径1mm ，不得有损伤钢梁立筋情况。

工字钢必须加装偏垫5.2.3制动器闸瓦应紧密地合于制动轮的工作面上； 松闸时间隙均匀，且不大于0.7mm 。

5.2.4通过曳引轮（或导向轮）中心线切点的垂线和通过轿厢中心的垂线偏差见表5-12。

5.2.5轿厢安全钳拉杆侧的限速轮绳槽中心、轿厢拉杆绳头中心、张紧绳槽中心在同一 垂线上，其偏差不得超过5mm ，限速轮另一边绳槽中心与张紧轮另一边绳槽中心应在 同一垂线上，最大偏差不得超过 15mm 。

六、 成品保护6.1机房的机械设备在运输、保管和安装过程中，严禁受潮、碰撞。

6.2机房的门窗要齐全、牢固，下班后机房要上锁。

非有关人员不能进入机房。

七、 应注意的质量问题7.1承重钢梁两端安装必须符合设计和规格要求。

凡是要打入混凝土内的部件，在打混 凝土之前要经有关人员检查，当符合要求，经检查核验者签字后，才能进行下一道工序。

一、主要设备材料：钢丝绳、绳头杆、钨金二、常用工具：截面2.5m m2以上的铜线；20号铅丝；汽油、煤油、棉丝。

表C7-2电梯分项工程质量验收纪录2、当同一分项工程检验批名称不一致时，填写检验批名称。

市建筑工程质量监督站监制电梯安装分项工程质量验收记录表G2 编号：电梯安装工程设备进场质量验收记录表GB50310—2002 0901010109020101电梯安装土建交接质量验收记录表GB50310—2002 0901020109020201电梯驱动主机安装工程质量验收记录表（曳引式或强制式）GB50310-2002 09010301电梯导轨安装工程质量验收记录表（曳引式或强制式）GB50310-2002 0901040109010401电力液压电梯门系统安装质量验收记录表GB50310-2002 0901050109020501电梯轿厢及对重安装工程质量验收记录表GB50310-2002 0901060109020601电梯安全部件安装工程质量验收记录表GB50310-2002 0901070109020701电梯悬挂装置、随行电缆、补尝装置安装工程质量验收记录表GB50310-2002 09010801电梯电气装置安装工程质量验收记录表GB50310-2002 0901090109020901电梯整机安装工程质量验收记录表GB50310-2002 9011001电梯承重梁、起重吊环埋设隐蔽工程检查记录表D3-1 编号：隐检容及示意图:承重梁规格280 数量2根承重墙类型混泥土厚度240 埋设长度210 过墙中心100 梁垫规格1100×240×36焊接情况良好防腐措施封闭梁端封闭型刚焊接、混泥土灌注起重吊环设计载荷2000㎏起重吊环材料规格36混泥土承重梁位置规格合理吊环与钢筋描固尺寸合理圆钢吊环载荷2000㎏检查意见检查合格、同意隐蔽。

2010年月日复检意见年月日参加人员签字建设（监理）单位安装单位技术负责人质检员工长电梯钢丝绳灌注隐蔽工程检查记录表D3-2 编号：工程名称美景瑞园小区号楼隐检项目钢丝绳头灌注操作场地楼顶屋面填写日期2010年月日操作日期2010年月日天气情况气温用火手续正常看火人操作人钢绳用途曳引钢丝绳规格10㎜锥套数共10个隐检容及示意图：检查意见检查合格，同意隐蔽2010年月日复检意见年月日参加人员签字建设（监理）单位安装单位技术负责人质检员工长。

电梯安装工程资料表格536电梯设备进场验收记录----------------------------------------0 537承重梁隐蔽工程验收记录--------------------------------------0 538钢丝绳头灌注隐蔽工程验收记录--------------------------------0 539隐蔽工程验收记录--------------------------------------------0 540曳引式或强制式电梯、液压电梯、自动扶梯人行道接地电阻测试验收记录---0 541曳引式或强制式电梯、液压电梯、自动扶梯人行道绝缘电阻测试验收记录---0 542电力驱动的曳引式或强制式电梯负荷试验、安全装置检查记录------0 543液压电梯负荷试验、安全装置检查记录--------------------------0 544自动扶梯、自动人行道负荷试验、安全装置检查记录--------------0 545电梯安装工程设备进场质量验收记录----------------------------0 546电梯安装土建交接质量验收记录--------------------------------0 547电梯机房、井道土建交接检验记录------------------------------0 548曳引式或强制式电力驱动主机安装工程质量验收记录--------------0 549电梯导轨安装工程质量验收记录--------------------------------0 550电梯门系统安装质量验收记录----------------------------------0 551电梯轿厢及对重安装工程质量验收记录--------------------------0 552电梯安全部件安装工程质量验收记录----------------------------0 553电梯悬挂装置、随行电缆、补偿装置安装工程质量验收记录--------0 554电梯电气装置安装工程质量验收记录----------------------------0 555电梯整机安装工程质量验收记录--------------------------------0 556电梯液压系统安装工程质量验收记录----------------------------0 557液压电梯悬挂装置、随行电缆安装质量验收记录------------------0 558液压电梯整机安装质量验收记录--------------------------------0 559自动扶梯、自动人行道设备进场质量验收记录--------------------0 560自动扶梯、自动人行道土建交接检验质量验收记录----------------0 561自动扶梯、自动人行道土建交接检验记录------------------------0 562自动扶梯、自动人行道整机安装工程质量验收记录----------------0 563电梯子分部工程质量验收记录----------------------------------0 564电梯分部工程质量验收记录------------------------------------0电梯设备进场验收记录共×页第1页质控（梯）表4.6.2（承重梁）（钢丝绳头灌注）质控（梯）表4.6.3－3共×页第1 页（曳引式或强制式电梯、液压电梯、自动扶梯人行道）（曳引式或强制式电梯、液压电梯、自动扶梯人行道）（电力驱动的曳引式或强制式电梯）（液压电梯）（自动扶梯、自动人行道）电梯安装工程设备进场质量验收记录090101××电梯安装土建交接质量验收记录090102××电梯机房、井道土建交接检验记录090102××090202××电力驱动主机安装工程质量验收记录（曳引式或强制式）电梯导轨安装工程质量验收记录090104××电梯门系统安装质量验收记录090105××电梯轿厢及对重安装工程质量验收记录090106××电梯安全部件安装工程质量验收记录090107××电梯悬挂装置、随行电缆、补偿装置安装工程质量验收记录090108××电梯电气装置安装工程质量验收记录090109××电梯整机安装工程质量验收记录090110××电梯液压系统安装工程质量验收记录090203××液压电梯悬挂装置、随行电缆安装质量验收记录090208××液压电梯整机安装质量验收记录902010××自动扶梯、自动人行道设备进场质量验收记录090301××自动扶梯、自动人行道土建交接检验质量验收记录090302□□自动扶梯、自动人行道土建交接检验记录090302××自动扶梯、自动人行道整机安装工程质量验收记录090303××电梯子分部工程质量验收记录090×××质控（梯）4.6.7－1电梯分部工程质量验收记录。

电梯分部(子分部)工程质量验收纪录(全)
表C7-2
电梯分项工程质量验收纪录
注：1、地基基础、主体结构工程的检验批质量
验收不填写“分包单位”和“分包项目经理”。

2、当同一分项工程检验批名称不一致时，填写检验批名称。

安阳市建筑工程质量监督站监制
电梯安装分项工程质量验收记录
表G2
编号：
电梯安装工程设备进场质量验收记录表
GB50310—2002 09010101
09020101
电梯安装土建交接质量验收记录表
GB50310—2002 09010201
09020201
电梯驱动主机安装工程质量验收记录表（曳引式或强制式）GB50310-2002
09010301
电梯导轨安装工程质量验收记录表（曳引式或强制式）GB50310-2002 09010401
09010401
电力液压电梯门系统安装质量验收记录表
GB50310-2002 09010501
09020501
电梯轿厢及对重安装工程质量验收记录表
GB50310-2002 09010601
09020601
电梯安全部件安装工程质量验收记录表
GB50310-2002 09010701
09020701
电梯悬挂装置、随行电缆、补尝装置安装工程质量验收记录表
GB50310-2002
09010801
电梯电气装置安装工程质量验收记录表
GB50310-200
电梯整机安装工程质量验收记录表
GB50310-2002
9011001
电梯承重梁、起重吊环埋设隐蔽工程检查记录
表D3-1 编号：
年
电梯钢丝绳灌注隐蔽工程检查记录
表D3-2 编号：。

施工组织设计（施工方案）报审卡 (4)图纸会审、设计变更、洽商记录汇总表 (5)技术（安全）交底记录 (6)图纸会审记录 (7)设计变更通知单 (8)工程洽商记录 (9)电梯工程施工日志 (10)工程质量事故调查记录 (11)工程质量事故报告书 (12)设备、成品、半成品材料合格证汇总表 (13)设备开箱检查记录 (14)材料、成品、半成品进场检验记录 (15)合格证贴条 (16)复印件（或抄件）贴条 (17)隐蔽工程检查记录 (18)电梯机房、并道测量检查记录 (19)电梯安装样板放线记录 (20)电梯电气装置安装检查记录（一） (21)电梯电气装置安装检查记录（二） (22)电梯电气装置安装检查记录（三） (23)自动扶梯、自动人行道安装与土建交接检查记录 (24)自动扶梯、自动人行道的相邻区域检查记录 (25)自动扶梯、自动人行道电气装置检查记录（一） (26)自动扶梯、自动人行道电气装置检查记录（二） (27)自动扶梯、自动人行道整机安装质量检查记录 (28)绝缘电阻测试记录 (29)接地电阻测试记录 (30)轿厢平层准确度测量记录 (31)电梯层门安全装置检验记录 (32)电梯电气安全装置检验记录 (33)电梯整机功能检验记录 (34)电梯主要功能检验记录 (35)电梯负荷运行试验记录 (36)电梯负荷运行试验曲线图 (37)电梯噪声测试记录 (38)自动扶梯、自动人行道安全装置检验记录（一） (39)自动扶梯、自动人行道安全装置检验记录（二） (40)自动扶梯、自动人行道整机性能、运行试验记录 (41)电梯分部工程质量验收记录 (42)电梯子分部工程质量验收记录 (43)电梯工程质量控制资料核查记录 (44)电梯工程观感质量检查记录 (45)设备进场验收记录 (46)土建交接检验质量验收记录 (47)电力驱动主机、液压电梯液压系统分项工程质量验收记录 (48)门系统分项工程质量验收记录 (50)轿厢、对重（平衡重）分项工程质量验收记录 (51)安全部件分项工程质量验收记录 (52)悬挂装置、随行电缆、补偿装置分项工程质量验收记录 (53)电气装置分项工程质量验收记录 (54)电力驱动曳引式或强制式电梯整机安装验收记录 (55)电力驱动液压电梯整机安装验收记录 (56)自动扶梯、自动人行道整机安装验收记录 (57)电梯工程施工现场质量管理检查记录施工组织设计（施工方案）报审卡图纸会审、设计变更、洽商记录汇总表注：图纸会审、设计变更、洽商记录附后。

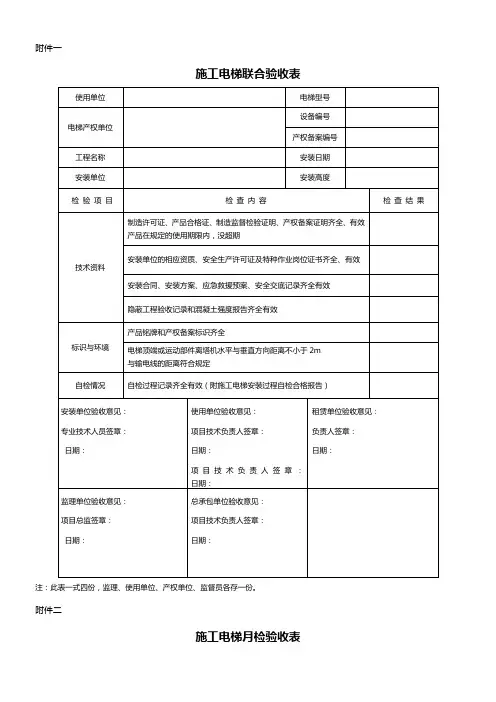

附件一
施工电梯联合验收表
注：此表一式四份，监理、使用单位、产权单位、监督员各存一份。

附件二
施工电梯月检验收表
注：1、此表每月5日前验收完毕，并报监督员备案。

2、此表一式四份，监理、使用单位、产权单位、监督员各存一份。

附件三
施工电梯安装过程自检报告
工程名称：_________________________________________
电梯型号：_________________________________________
使用单位：_________________________________________
自检日期：_________________________________________
安装单位：（章）____________________________________
注意事项及填写说明
1、本检验记录适用于施工电梯安装单位组织的企业内部自检。

2、本检验记录应用钢笔或签字笔等填写，字迹应工整，填写数据准确，内容齐全。

3、按照“检查内容和检查要求”的项目进行检查并记录：在“检查结果”栏与该条款相对应的方框内简述记录；对于项目内部分条款为无此项的，在“检查结果”栏与该条款相对应的方框内划“/”，项目内全部条款为无此项的在整栏内划“/”。

4、对于需要填写数据的项目必须如实填写数据。

5、检验记录中注有“*”的项目为关键项目，其它为一般项目。

安装单位自检合格证明表
注：标*的为关键项目，其它为一般项目
判定规则：关键项目必须合格，一般项目不合格不超过2项且不影响安全使用，可判定整机为合格，但一般不合格项应立即修复。
