变压器状态维修及故障诊断

变压器的运行维护和故障处理范本一、变压器运行维护1. 温度检测与控制：对变压器进行定期的温度检测，确保其工作温度在正常范围内。

一般来说，变压器的温度应控制在额定温度以下，同时需要及时处理温度过高的情况，如检查散热器、风扇以及冷却系统等是否正常运行。

2. 油质监测：变压器运行过程中，监测油质的变化情况至关重要。

定期进行油样的采集，并进行物理性质和化学成分的检测。

如果发现油质不正常，应及时进行处理，如进行油的过滤、干燥或更换。

3. 压力监测：对变压器的油箱和气体绝缘开关进行定期的压力监测，避免因压力过高或过低导致的故障。

同时，要定期检查压力释放装置的正常工作情况，保证安全运行。

4. 绝缘监测：定期进行变压器的绝缘监测，可以采用绝缘电阻测试、局部放电检测等方法。

及时发现绝缘问题，采取相应的维护措施，如清除污垢、提高绝缘强度等。

5. 通风系统维护：定期检查变压器的通风系统，确保通风孔畅通无阻，风扇正常运转。

同时，定期清洗风扇叶片，避免灰尘的积聚影响通风效果。

6. 周围环境清理：保持变压器周围环境的整洁，避免杂物积聚、灰尘沉积等，防止维护作业时的风险，同时也有利于放热和通风，提高变压器的运行效率。

二、变压器故障处理1. 温度过高故障处理：a. 确认温度过高的原因，如风扇故障、冷却系统故障等。

b. 检查风扇是否正常运转，如异常，尽快维修或更换。

c. 检查散热器是否被阻塞，清理污垢或杂物。

d. 检查冷却系统的泵、管路、阀门等是否正常，修复或更换故障部件。

e. 定期检测变压器的温度，确保故障得到彻底解决。

2. 油质异常故障处理：a. 进行油样测试，确认油质异常的原因。

b. 若油中含有杂质，需对油进行过滤处理，或更换油。

c. 如果油中水分过高，可进行油的干燥处理。

d. 检查密封件是否完好，若发现密封不严，需要予以修复或更换。

e. 定期监测油质，确保油质正常，避免故障产生。

3. 绝缘失效故障处理：a. 进行绝缘电阻测试，确认绝缘失效的位置和程度。

变压器故障的诊断与修复在电力系统中，变压器作为一种重要的电气设备，承担着电能的传递和转换的任务。

然而，由于工作环境、设备老化等原因，变压器故障是难以避免的。

为了确保电力系统的安全稳定运行，及时准确地对变压器故障进行诊断与修复至关重要。

本文将介绍变压器常见的故障类型以及相应的诊断与修复方法。

1. 短路故障短路故障是变压器中最常见的故障之一。

它通常是由于绝缘材料受损或绝缘击穿引起的。

当变压器出现短路故障时，首先需要进行外观检查，检查绝缘子是否破裂、线圈是否有明显的烧损迹象。

接下来，可以采用绝缘电阻测试仪对绝缘材料进行测试。

如果绝缘电阻值较低，说明存在绝缘材料损坏的可能性。

修复短路故障时，需要更换损坏的绝缘材料，并进行必要的绝缘处理。

2. 渗漏故障渗漏故障是指变压器绕组之间或绕组与地之间发生的电气连接中断，导致电流“渗漏”到其他部分。

渗漏故障的产生可能是因为绝缘材料老化、绝缘子损坏等原因。

对于渗漏故障的诊断，可以通过红外热像仪对变压器进行扫描，检测具有异常温度的部位，进而确定渗漏故障的位置。

修复渗漏故障时，应根据具体情况进行线圈绝缘修复或绝缘子更换。

3. 过载故障当变压器长时间工作在超过额定容量的载荷下时，可能会导致过载故障。

过载故障主要表现为变压器温升过高、绕组电流异常等。

对于过载故障的诊断，首先需测量变压器的温度和电流，判断是否超过额定值。

另外，还可以对变压器油进行化验分析，检测油中是否存在异常物质。

修复过载故障的方法包括降低负载、增加冷却措施以及维护液压油等。

4. 绕组接地故障变压器绕组接地故障是指绕组中的线圈或导线与地之间发生不正常的电气连接。

这种故障可能会引起变压器的工作异常和安全隐患。

对于绕组接地故障的诊断，可以使用交流电阻测试仪进行测量，找出接地点的位置。

修复绕组接地故障时，需要清除接地点的外部污垢，并进行绝缘处理或更换线圈。

总结：变压器故障的诊断与修复是保证电力系统安全稳定运行的关键。

电力变压器的常见故障诊断及检修摘要：电力变压器是电力系统中最重要的电气设备之一。

随着中国电力工业的发展，电网容量的不断增加以及用户对电源可靠性要求的不断提高，电力变压器的维护和管理重要性日益凸显。

本文首先介绍了电力变压器的故障，然后分析了电力变压器的故障诊断方法，最后研究了电力变压器的维修策略，对电力变压器的安全合理使用具有现实意义。

关键词：电力变压器；诊断方法；维修策略1电力变压器故障简介在变压器的工作过程中，其元件和材料长时间受电、热、机械和化学应力的作用，并且会不断磨损，如图1.1所示。

图1.1变压器运行过程中应力分析从图1.1中可以看出，对于油浸式电力变压器，故障可能涉及的领域非常广泛，只要有任何部件，或其绝缘系统发生故障，都可能造成未知事故，并在此基础上，失效如果根据人体结构的分类，具有内部断层和外部断层，物种类型也很多。

顾名思义，前者是各种故障内的变压器油箱，后者是变压器油箱外的各种故障。

2电力变压器故障诊断方法2.1电力变压器内部故障类型电力变压器的组成是由输出装置、保护装置、冷却装置、调压装置以及油箱装置组成的。

只有当这些部件协调和一起操作时，才能实现不同等级的电压转换。

但是，由于运行环境复杂，在运行时很容易失败。

（1）发生异常声音或振动。

当变压器工作时，磁力将在交流电的转换中产生，因为电磁力与磁力相互影响，使铁屑运动而发声。

（2）部件颜色异常。

如果发现部件的颜色和气味在操作过程中发生了变化，则表明变压器可能有故障，因为部件过热会导致颜色和味道发生变化。

（3）油温异常。

在监测期间，技术人员将根据变压器上半部分的油温监测仪对油温进行监测，一般油温会处于平稳状态。

（4）油位异常。

油位也可以作为判断变压器故障的因素之一，一般可以分为两种状况。

首先是数值正常，油位在正常之外；二是油位过低，两者均表明变压器出现故障，严重时还会损坏设备。

2.2电力变压器常见故障诊断（1）常见的故障类型除以循环电路故障是常见的变压器故障之一，根据变压器电路的不同，电力变压器的常见电路故障主要分为油路、电路、磁路三种故障类型。

变压器故障的诊断与检修电力变压器属于现代电力系统中的核心设备之一，变压器的稳定运行会在很大程度上对电网输配电的可靠性产生影响。

变压器在实际的运行过程中因为各种因素的干扰或影响，必然会出现一些故障现象，科学的对变压器故障问题实施诊断并采取有效的检修处理措施，才能够确保变压器的安全稳定运行。

文章结合作者实际工作经验，分析了变压器的用途与分类，并探讨了几种常见的故障诊断方法，最后就变压器实际运行过程中容易发生的几类故障的检修处理方法进行了论述。

标签：变压器；故障诊断；检修技术变压器属于电力系统中的重要组成部分，它在电力系统中占据了非常关键的地位，然而从实际工作中我们能够得知，变压器也是电力系统中故障率最高的设备之一。

电力变压器运行的稳定性将会直接影响到整个电力系统的安全，所以我们应当对变压器的运行情况进行检测，尽可能提前排除变压器可能存在的故障因素，从而为其良好运行打下坚实基础。

1 电力变压器的用途与分类在我们的日常生活中，能够看到的电气设备类型较为多样，各种不同类型的电气设备自身额定电压是不同的，而我们日常生活中使用到的电压也并非是发电厂直接输送而来，因为电能在进行传输的过程中肯定会存在一部分的热损耗，因此在无形中便会降低电能的利用率，所以为了防止这一问题的出现，必须要提升传输电能电压，而这一步骤就要依靠变压器来完成。

从本质上来说，升压变压器主要负责的是提升从电压厂输出的电压，从而帮助电压的稳定传送。

我们了解了变压器的主要用途之后，便应当对其分类有所了解。

电力变压器的类型非常多，不同类型的变压器自身所拥有的功能也是不同的，如果我们对电力变压器实施分类，按照其冷却方式的差异性，变压器一般可划分为油浸自冷变压器、油浸风冷变压器、干式变压器和充气式变压器等；而根据线圈结构来划分，变压器通常包含了单线圈变压器、双线圈变压器、三线圈变压器和多线圈变压器；从实际用途上来划分，一般可分为电力变压器、特种变压器和调压器等[1]。

变压器故障现象及处理方法变压器是电力系统中常见的设备，负责将电能从一种电压等级变换到另一种电压等级。

变压器在长期运行中可能会出现各种故障，严重影响电力系统的稳定运行。

了解变压器故障的现象及处理方法至关重要。

一、变压器故障现象1. 温度异常变压器内部温度异常是常见的故障现象，其表现为变压器局部温度过高或整体温升异常。

可能的原因包括冷却系统故障、绝缘材料老化等。

2. 轰鸣噪音变压器发出轰鸣噪音可能源于铁芯饱和、绕组内部短路等原因。

这种噪音可能会伴随着振动，严重影响变压器的正常运行。

3. 油污染变压器油污染可能表现为油色变深、酸值升高等现象。

导致油污染的原因包括潮湿、绝缘材料老化等，严重时可能导致绝缘击穿。

4. 继电保护动作变压器继电保护动作可能源于内部短路、接地、过载等故障，继电保护装置的动作可能会导致变压器停电，影响供电可靠性。

二、变压器故障处理方法1. 温度异常处理一旦发现变压器温度异常，应及时检查冷却系统是否正常运行，清理散热器和风道，确保充分散热。

对于绝缘材料老化引起的温升异常，可以考虑进行绝缘材料局部更换或整体绝缘处理。

2. 轰鸣噪音处理变压器发出轰鸣噪音可能需要对其进行全面检修，包括检查铁芯是否饱和、绕组是否存在内部短路等。

必要时，可能需要更换变压器绕组或进行铁芯局部维修。

3. 油污染处理对于变压器油污染问题，应及时更换变压器绝缘油，并对油箱及油路进行清洗。

应加强变压器油的监测，确保油质的稳定。

4. 继电保护动作处理一旦发生继电保护动作，应及时排除故障的根本原因，如内部短路、接地、过载等。

在清除故障后，需要对继电保护装置进行复位和检修，确保其正常运行。

变压器是电力系统中不可或缺的重要设备，其故障可能对电力系统稳定运行造成严重影响。

对于变压器故障的现象及处理方法，需通过定期维护、检修和及时处理故障来确保其安全稳定运行。

变压器常见故障诊断处理方法电力变压器是保证电网正常运行的关键部分，也是保证电网持续稳定供电的重要设备基础。

变压器在日常的使用中，可能会由于使用时间长、设备零部件老化、雨水侵蚀、灰尘积蓄及使用不当等造成变压器故障，这些都给电力系统的平安运行带来潜在的隐患，因此电力管理部门需要加强电力设备的管理，尤其是变压器的日常检修工作。

一、常见的变压器故障1.变压器漏渗油变压器的漏渗油是电力变压器的常见故障之一，消失该故障往往会影响变压器的正常运行，漏渗出来的油会对环境造成污染，同时还会造成较大的经济损失，状况严峻时甚至会消失电力系统停运的状况。

因此一旦变压器消失该种故障需要准时进行处置，避开带来更大的危害。

消失该类故障依据其漏油位置的不同可以分为不同的缘由。

变压器漏油一般消失在油箱焊缝处漏油、低压侧套管漏油和防爆管漏油。

消失该故障的缘由有有可能是由于油箱在焊接时操作不规范，导致油箱过早发生漏油；高压套管上升座的位置使用胶垫，使得法兰连接消失裂缝，并造成漏油；变压器低压侧由于由于母线拉伸和引线过短的影响，使得胶珠压在螺纹上也会造成漏油。

2.接头过热载流接头是连接变压器和其他部件的桥梁，载流接头的运转状况直接影响变压器的运行效率，实际使用过程中载流接头简单消失过热的状况，一般是由于变压器的一处断和连接的引出段存在电位差，从而产生发热并造成重大平安事故；另外，变压器的接头处有杂质也可能消失发热的状况，或是接头中的导电膏薄膜随着使用时间的延长渐渐变薄，也会发生发热的状况；油浸式变压器的导电密封头由于密封不全使用载流接头松动或粘连，也会产生发热的状况。

3.铁芯多点接地变压器使用时可采纳一点接地和多点接地两种方式，实际使用中变压器消失多点接地会产生电流回路，导致铁芯消失故障，并导致局部发热、变压器油分解和铁芯硅钢片变形的状况，使得变压器难以进行正常平安运行。

4.变压器受潮变压器受潮可能是由于变压器内部件存在水分渗漏，外部水分延管线和配件进入邮箱或绝缘油中存在水分等。

电力变压器故障诊断及检修电力变压器作为电力系统中重要的设备，其故障对系统运行会产生严重的影响，甚至可能造成设备损坏和停电事故。

电力变压器的故障诊断及检修工作显得尤为重要。

本文将重点介绍电力变压器故障的诊断方法和检修流程，以便广大电力工程师和电气维修人员能够更好地了解和处理变压器故障。

一、变压器故障的识别电力变压器故障主要有绝缘击穿、绕组短路、接地故障、油泄漏等，这些故障在实际运行中可能表现为温度升高、噪音增大、油温异常等现象。

变压器故障的识别需要依靠仪器设备和操作经验相结合，下面分别介绍几种常见的诊断方法：1. 热感诊断变压器故障的热感诊断是通过测量变压器的温度来判断其工作是否正常。

在实际运行中，变压器的各部分都会有一定程度的温升，如果某个部分的温升明显高于其他部分，就可能存在故障。

这时可以通过红外热像仪对变压器进行扫描，观察是否有异常的热点，从而判断可能存在的故障。

2. 声频诊断变压器故障常常会伴随有异常的声音，例如绕组短路时会出现较大的短路电流和噪音。

此时可以通过超声波探测仪对变压器进行测试，检测是否有异常的声音，从而判断变压器是否存在故障。

3. 油质检测变压器内部的油质也可以反映出变压器的运行状况。

通过对变压器油质的采样检测，可以了解油质的电气性能、化学性能是否正常，从而判断变压器是否存在故障。

4. 电气参数监测当变压器出现故障时，需要及时进行检修，以避免进一步损坏或事故发生。

检修变压器需要严格按照相关规程和标准进行，下面给出一般的变压器故障检修流程：1. 停电与验电在进行变压器检修之前，首先需要对变压器进行停电操作，并且进行验电工作，确保变压器已经从电力系统中隔离，并且不存在残余电荷。

2. 拆卸与清洁拆卸变压器外罩，对变压器进行清洗和清理，清除表面的杂物和油渍等。

清洁后需要对变压器进行检查，观察是否有明显的损坏或异常。

3. 绝缘测量对变压器的绝缘进行测量，检查绝缘电阻和介损因数等参数，以判断绝缘是否正常。

变压器故障诊断方法与案例分析方法与技巧随着电力系统的不断发展和应用，变压器作为电力系统中的重要设备，其正常运行对于电力系统的稳定运行至关重要。

然而，变压器在运行中难免会出现各种故障，若不及时诊断和处理，可能对电力系统造成严重的负面影响。

因此，准确、快速地诊断变压器故障是变压器运维和维修工作中的重要环节。

本文将介绍一些常用的变压器故障诊断方法，并结合实际案例进行分析，希望能为变压器故障诊断工作提供一定的参考和指导。

一、变压器故障诊断方法1. 外观检查法外观检查是最常见的诊断方法之一。

通过对变压器外观的观察可以初步判断是否存在明显的故障迹象，如油渗漏、绝缘子破损等。

此外，还应关注变压器周围环境的温度和湿度状况，以及变压器附近的杂音等因素，这些都可能与变压器的故障有关。

2. 油质分析法变压器油质分析是一种常用的故障诊断方法。

通过对变压器油样中溶解气体和颗粒物的检测，可以判断变压器内部是否存在绝缘材料老化、放电和短路等问题。

此外，油质分析还可以预测变压器的剩余寿命，及时进行维护和更换。

3. 绝缘测试法绝缘测试是一种常用的变压器故障诊断方法。

绝缘测试可以通过测量变压器绝缘电阻来评估绝缘性能。

绝缘阻值的下降可能意味着绝缘材料老化或损坏，需要及时处理。

绝缘测试还可以用来检测绕组是否存在短路和接地等问题。

4. 振动分析法振动分析是一种通过检测变压器的振动信号来评估变压器内部故障的方法。

变压器故障通常会引起变压器的振动，通过振动分析可以判断故障的类型和程度。

例如，绕组松动、齿轮磨损等都可能引起变压器的振动。

二、案例分析方法与技巧1. 绕组温度异常案例分析在一次变压器检修中，发现某变压器绕组温度异常升高。

经过外观检查，未发现明显的外部故障迹象。

通过油质分析发现变压器油中溶解气体含量明显升高。

进一步进行绝缘测试，发现变压器绝缘阻值下降。

通过这些分析，判断变压器内部绝缘材料老化，导致绕组温度异常升高。

最终，进行了相应的维修和更换工作。

•电力变压器概述•电力变压器故障诊断技术•电力变压器常见故障类型•电力变压器检修流程与方法•电力变压器故障预防与维护措施目•电力变压器故障案例分析录定义工作原理定义与工作原理种类特点电力变压器的种类与特点在电力系统中扮演重要角色电力变压器是电力系统中的重要设备，对于保障电力系统的稳定运行和电能的有效传输具有重要意义。

对供电质量的影响电力变压器的性能直接影响到供电质量，对用电设备的正常运行和电能质量有着重要影响。

电力变压器的重要性直接观察法通过检测变压器油的化学成分和电气性能，如绝缘电阻、介质损耗因数等，来判断变压器内部是否存在故障。

油样分析法气相色谱法010203故障诊断流程根据诊断结果制定相应的检修计划，包括维修内容、维修时间等。

根据所选的诊断方法进行数据采集和分析，得出诊断结果。

选择合适的诊断方法根据故障类型和实际情况选择合适的诊断方法。

收集变压器运行数据包括电压、电流、温度、油位包括外观检查、声音检查等。

铁芯故障如铁芯多点接地、铁芯接地不良等，会导致变压器过热，严重时可能烧毁变压器。

绕组故障主要包括匝间短路、绕组接地、断线等。

这些故障会导致变压器无法正常工作，严重时甚至可能引发火灾。

变压器进水受潮如变压器内部受潮、水分超标等，会导致变压器性能下降，严重时可能造成设备损坏。

内部故障如套管闪络、套管爆炸等，会影响变压器的正常运行，严重时可能危及人身安全。

变压器油故障如油质劣化、油温异常等，会影响变压器的性能和寿命，严重时可能造成设备损坏。

变压器套管故障外部故障VS变压器油故障油质劣化油温异常检修周期与计划制定状态监测预防性检修定期检修内部检查打开变压器外壳，检查内部零件是否有损坏、老化等情况。

检修流程与操作规范停电操作在检修前需申请停电，并按照操作规程进行停电操作。

设备检查对变压器进行外观检查，确认是否有异常现象，如漏油、变形等。

维修与更换对损坏的零件进行维修或更换，使用合格的备件和材料。

重新安装与试验完成维修后，按照操作规程重新安装变压器，并进行试验，确保其正常运行。

电力变压器常见故障分析及处理一、常见故障分析1、内部声音异常正常运行的变压器，会发出均匀的电磁交流声，在变压器运行不正常时,有时会出现声音异常或声音不均匀。

造成该现象的主要原因:变压器过负荷运行时，内部会发出很沉重的声音，在内部零件发生松动的情况下，会有不均匀的强烈噪声发出.假如未夹紧铁芯最外层硅钢片，则会在运行时产生震动，发出噪音。

此外，变压器发出异响还有可能是由于变压器顶盖螺丝松动所致.变压器内部过电压时，会导致铁芯接地线断路，或一二次绕组对外壳闪络，在外壳及铁芯感应出高电压，使变压器内部发出噪音。

假如变压器内部发生击穿或者接触不良，会由于放电而发出吱吱的声音。

若发生短路或接地，将有较大的短路电流出现在变压器绕组中,使其发出大且异常的声音.若设备有可能产生谐波,或将大容量的用电设备接在变压器负载上，则易产生较大的启动电流会使变压器发出异常噪音。

2、瓦斯保护故障一种情况是发生了瓦斯保护信号动作。

瓦斯保护其动作灵敏可靠,变压器内部大部分故障都可被瓦斯保护有效监视。

在瓦斯保护信号动作发生后,即可恢复到正常音响信号,对变压器的运行情况严密监视.一般来讲，有几种原因可以引起瓦斯保护动作：一是在变压器进行滤油或加油时，没有及时排出带入变压器内部的空气，变压器运行时油温升高，逐渐排出内部空气，引发瓦斯保护动作；二是变压器发生穿越性短路，或者由于内部故障产生气体而引发瓦斯保护动作。

当发生瓦斯保护信号动作时，若检查中未发现异常,就要立刻对瓦斯继电器中的气体进行收集，并分析试验。

假如气体不燃烧且无色无味，则可认为变压器内部被空气侵入，这种情况下，变压器是正常运行的，只需立即将瓦斯继电器中的气体放出即可，同时注意观察信号动作时间间隔是否越来越长，直至不久消失。

假如气体是可燃的，则可证明变压器发生了内部故障，应将变压器立刻停止运行，并进行电气试验，查找事故原因，送去检修。

另一种情况是发生了瓦斯保护动作与跳闸。

发生此情况的原因有以下几种：首先是有严重故障发生在变压器内部；此外还有保护装置二次回路发生了故障;假如变压器是大修后或者新近安装投入运行的，有可能因为变压器油中含有的空气过快分离而造成保护动作与跳闸；还有一种原因是由于变压器内的油位下降速度过快而引起。

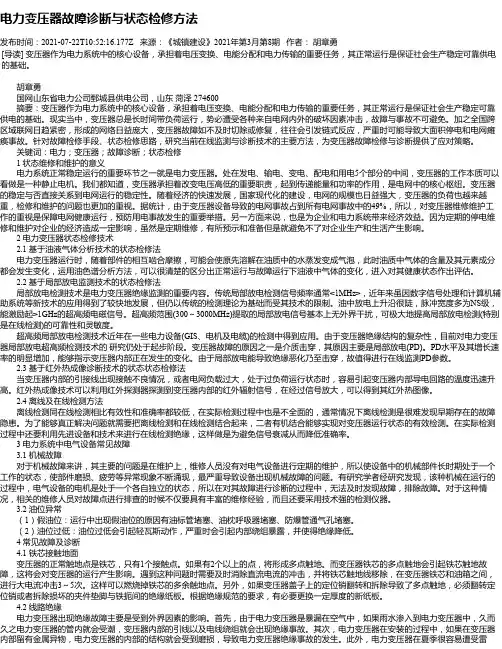

电力变压器故障诊断与状态检修方法发布时间：2021-07-22T10:52:16.177Z 来源：《城镇建设》2021年第3月第8期作者：胡章勇[导读] 变压器作为电力系统中的核心设备，承担着电压变换、电能分配和电力传输的重要任务，其正常运行是保证社会生产稳定可靠供电的基础。

胡章勇国网山东省电力公司鄄城县供电公司，山东菏泽 274600摘要：变压器作为电力系统中的核心设备，承担着电压变换、电能分配和电力传输的重要任务，其正常运行是保证社会生产稳定可靠供电的基础。

现实当中，变压器总是长时间带负荷运行，势必遭受各种来自电网内外的破坏因素冲击，故障与事故不可避免。

加之全国跨区域联网日趋紧密，形成的网络日益庞大，变压器故障如不及时切除或修复，往往会引发链式反应，严重时可能导致大面积停电和电网瘫痪事故。

针对故障检修手段、状态检修思路，研究当前在线监测与诊断技术的主要方法，为变压器故障检修与诊断提供了应对策略。

关键词：电力；变压器；故障诊断；状态检修1 状态维修和维护的意义电力系统正常稳定运行的重要环节之一就是电力变压器。

处在发电、输电、变电、配电和用电5个部分的中间，变压器的工作本质可以看做是一种静止电机。

我们都知道，变压器承担着改变电压高低的重要职责，起到传递能量和功率的作用，是电网中的核心枢纽。

变压器的稳定与否直接关系到电网运行的稳定性。

随着经济的快速发展，国家现代化的建设，电网的规模也日益强大，变压器的负荷也越来越重，检修和维护的问题也更加的重视。

据统计，由于变压器设备导致的电网事故占到所有电网事故中的49%，所以，对变压器维修维护工作的重视是保障电网健康运行，预防用电事故发生的重要举措。

另一方面来说，也是为企业和电力系统带来经济效益。

因为定期的停电维修和维护对企业的经济造成一定影响，虽然是定期维修，有所预示和准备但是就避免不了对企业生产和生活产生影响。

2 电力变压器状态检修技术2.1 基于油液气体分析技术的状态检修法电力变压器运行时，随着部件的相互啮合摩擦，可能会使原先溶解在油质中的水蒸发变成气泡，此时油质中气体的含量及其元素成分都会发生变化，运用油色谱分析方法，可以很清楚的区分出正常运行与故障运行下油液中气体的变化，进入对其健康状态作出评估。

电力变压器状态检修及故障诊断方法摘要：电力变压器是整个电力系统中的关键设备之一，作为输配电设备，在整个电网的安全运行中起着至关重要的作用。

当前，越来越多的变压器有故障频繁发生和绝缘老化等问题，往往会因此导致大面积停电，给居民生活和社会生产等造成巨大损失和影响; 现场维修困难。

如何对变压器适时进行维护和状态检修，对产生的故障进行分析意义就十分重大，本文就此进行相关的探讨。

关键词：变压器状态检修故障诊断1引起电力变压器出现故障的因素（1）线路过热。

电力变压器在工作运转的过程中，传电线路就会出现过热的现象。

导致过热现象出现的原因，是电流在传输的过程中出现涡流问题，从而造成线路过热。

当电力变压器的线路出现过热的情况，就可能引起电路短路的问题，造成电力变压器出现故障。

（2）线路绝缘。

电力变压器出现绝缘故障主要是受到外界因素的影响。

首先，由于电力变压器是暴漏在空气中，如果雨水渗入到电力变压器中，久而久之电力变压器的管内就会受潮，变压器内部的引线以及电线绕组就会出现绝缘事故。

其次，电力变压器在安装的过程中，如果在变压器内部留有金属异物，电力变压器的内部的结构就会受到磨损，导致电力变压器绝缘事故的发生。

此外，电力变压器在夏季很容易遭受雷击。

如果电力变压器的性能不高，防雷击的能力不强就会引起变压器接线短路，出现绝缘事故。

（3）线路损坏.电力变压器线路受损，就会出现短路损坏故障的发生，从而影响电力变压器的正常运行工作。

电力变压器出现短路损坏，就会造成变压器的线圈变形，给电力变压器的绝缘结构造成影响，电力变压器受线路短路冲击的影响，就会引起变压器故障问题的出现。

2变压器产生故障的原因分析变压器产生故障的主要原因有: 一是设计不合理，电磁计算导线承受机械力不够、线圈、引线间电气绝缘距离不够;导致变压器抗短路、雷电冲击能力差。

二是生产制造达不到技术要求，工艺水平低，常见的有: 零部件加工粗糙以及材料的质量偏差等问题。

也有很多变压器没有得到及时、规范的维护，如: 在安装时不精细、在安装检修完成之后没有适当的干燥处理，还有的是由于检测不及时或受检测能力限制从而使故障没有得到有效的控制，任其存在并继续恶化。

变压器常见故障及处理方法1 变压器常见故障及处理方法变压器是电力系统中必不可少的电气设备，它能够实现电能的变换和传递。

然而，在使用过程中，变压器也可能会出现各种故障。

这里我们介绍一些变压器的常见故障及处理方法。

2 电气故障变压器的电气故障主要包括短路故障、绕组接地故障等。

短路故障是指变压器内部的绕组发生短路现象，造成电流异常，在产生大量热量的同时还会破坏绝缘体。

绕组接地故障是指绕组与地之间发生电路故障，造成设备的短路或断路。

处理方法：应及时切断变压器的电源，排除短路故障的原因。

在报修维修之前，要对设备进行过电流、过压等实验以确保设备没有其他问题。

绕组接地故障的处理则需要检查绕组的绝缘性能、接线等，同时采取合适的修补方法进行处理。

3 绝缘故障变压器的绝缘故障主要表现为击穿、加热、老化等，这些故障会对设备的使用、耐久度、安全性产生较大影响。

处理方法：对于绝缘老化的问题，我们可以通过改变设备的绕组材料、升级设备的绝缘等级等方法进行处理，也可以进行定期的检测和维护工作，及时更换设备的绝缘状态。

而对于击穿和加热等问题，需要对设备进行绝缘维护、电场分布和电磁干扰分析以及加强设备附近的环境维护工作，及时排除环境因素对设备造成的影响。

4 泄漏故障变压器泄漏问题主要表现为油罐、切换柜、遮蔽罩等部件容易发生渗漏。

泄漏问题会影响设备的运行，增加设备的损耗，影响变压器的安全性等。

处理方法：对于变压器泄漏问题，我们可以采取检测和维护方式进行处理，首先需要排除泄漏的原因，然后针对泄漏部位进行处理。

对于油罐漏油，需要先切断设备的电源，然后进行主冷器的封闭工作，尽可能减少泄露问题，随后进行相应维护工作。

5 性能降低变压器的性能降低主要是指设备在运行过程中出现了额定容量降低、效率下降等问题。

这些故障可能与绕组的电阻升高、磁路铁损、绕组锈蚀等因素有关。

处理方法：对于变压器性能降低的问题，我们可以采取妥善的维修方式进行处理，包括更换或修理损坏部件，调整设备的运转参数，尽可能减少设备的损耗和加强设备的维护工作等措施。

电力系统的变压器状态监测与故障诊断引言电力系统是现代社会中不可或缺的基础设施之一，而变压器作为电力系统的核心组成部分，承担着将电能从一个电压等级转换到另一个电压等级的重要任务。

然而，由于电网负荷变化、环境条件变化等原因，变压器在运行过程中也会产生一些故障现象，影响电力系统的稳定运行。

因此，对变压器的状态进行监测与故障诊断显得尤为重要。

一、变压器状态监测技术概述1.1 温度监测变压器的温度是变压器状态监测的重要指标之一。

过高的温度可能导致变压器内部绝缘材料的老化、绝缘性能下降，甚至引发火灾等严重事故。

因此，通过安装温度传感器等设备对变压器的温度进行实时监测，可以及时发现温度异常情况，采取相应措施维护变压器的正常运行。

1.2 电流监测变压器的电流是其工作状态的重要表征之一。

通过安装电流传感器等设备对变压器的电流进行监测，可以实时了解变压器的负载情况，从而判断变压器是否存在过载、欠载等电流异常情况，并及时采取措施进行调整。

1.3 气体监测变压器内部的绝缘材料在故障发生时可能会产生气体，如煤油变压器中氧化油的分解产生的氢气、甲烷等气体。

通过安装气体监测装置，可以实时监测变压器内部的气体变化情况，从而判断变压器是否存在绝缘材料老化、放电、局部放电等故障情况。

一二、变压器故障诊断技术概述2.1 热断续法热断续法是一种通过对变压器进行热升高实验，结合变压器热时常曲线的分析，判断变压器内部是否存在绕组接触不良、绝缘材料老化等故障的方法。

该方法简单易行，能够快速发现变压器的故障情况，但不能确定具体的故障原因。

2.2 典型振动分析法典型振动分析法是一种通过对变压器的振动信号进行分析，判断变压器内部是否存在绕组松动、变压器轴向力不平衡等故障的方法。

该方法对故障的判断准确度较高，但需要专门的振动分析设备，并需要在变压器正常运行状态下进行。

2.3 UHF法超高频法是通过检测变压器内部放电信号的超高频信号，判断变压器内部是否存在放电现象，进而判断变压器的运行状况。

电力变压器故障的诊断与检修电力变压器作为电网中不可或缺的设备，承担着电能的变换和传送任务。

但是在长时间运行中，由于各种原因，电力变压器可能会发生故障，影响电网的正常运行。

及时、准确地对电力变压器的故障进行诊断和检修，对于保障电网的稳定运行具有重要意义。

本文将就电力变压器故障的诊断与检修进行详细介绍。

1. 声音诊断法电力变压器的运行中，如出现异响，说明变压器内部可能出现了故障。

通过对变压器运行时的声音进行分析，可以初步确定故障的位置。

当变压器内部产生放电故障时，会伴随着清晰的放电声，通过声音诊断可以迅速定位故障的位置。

2. 气体综合分析法电力变压器在运行中，会产生大量的气体，而这些气体的类型和含量会反映出变压器内部的情况。

通过对变压器内部气体进行采样分析，可以判断出变压器内部是否存在放电、局部放电、过热等故障。

气体综合分析法是一种常用的电力变压器故障诊断方法，可以及时发现故障，确保变压器的正常运行。

3. 热影像诊断法4. 其他诊断方法除了上述方法外，还可以通过测量变压器的绝缘电阻、绝缘介质损耗因数等参数，对电力变压器的绝缘状况进行评估，及时发现绝缘老化、损坏等故障。

还可以通过分析变压器的工作电流、电压等参数，判断出变压器是否存在过载、短路等故障。

综合运用以上诊断方法，可以全面、准确地对电力变压器的故障进行诊断，及时发现并解决问题，确保电网的稳定运行。

二、电力变压器故障的检修1. 发现故障后的处置当发现电力变压器存在故障时，需要立即停机，并通知相关人员进行故障处理。

在进行故障检修之前，需要先对变压器进行放电处理，将变压器内部的余电荷释放，确保操作安全。

2. 变压器的绝缘测试在进行检修时，首先需要对变压器的绝缘状况进行测试。

可以采用绝缘电阻测试仪、绝缘介质损耗因数测试仪等设备，对变压器的绝缘性能进行评估。

如果发现绝缘存在问题，需要及时更换或修复绝缘部件，确保变压器的绝缘状况良好。

3. 变压器内部的清洗和维护在检修过程中，需要对变压器内部进行清洗和维护。

变压器的主要故障及诊断方法变压器是电力系统中重要的电气设备，常见故障包括外护套断裂、铁芯过热、绕组短路、油泄漏等。

诊断方法有外观检查、测量测试、热像仪检测、振动分析等。

1.外护套断裂：变压器外护套是保护绝缘结构、减小漏电说等重要部件。

断裂会导致绝缘性能下降，增加漏电风险。

诊断方法可通过外观检查，检查护套是否有破损、龟裂等。

2.铁芯过热：铁芯过热可能导致变压器损耗增大、效率下降。

诊断方法可通过热像仪检测，检查变压器各个部分的温度分布是否均匀，是否有异常热点。

3.绕组短路：绕组短路是变压器最常见的故障之一，可能导致变压器局部过热，甚至引发火灾。

诊断方法可通过绝缘电阻测试，使用万用表或绝缘电阻测试仪，检测各个绕组的电阻值是否符合规定的范围。

4.油泄漏：变压器的油泵漏会导致绝缘性能下降，可能引起火灾和爆炸。

诊断方法可通过外观检查，检查变压器外壳是否有漏油现象，同时进行油质检测，检查油质是否符合规定的质量标准。

5.内部绕组接触不良：内部绕组接触不良会导致电流过大，导致绕组内部短路或过热。

诊断方法可通过振动分析，使用振动检测仪检测变压器振动情况，判断是否存在内部接触不良的问题。

6.内部绝缘老化：内部绝缘老化会导致绝缘性能下降，增加漏电风险。

诊断方法可通过绝缘电阻测试和局部放电检测，检测绝缘电阻和局部放电情况，判断是否存在内部绝缘老化的问题。

7.外部绕组污秽：外部绕组污秽会导致绝缘性能下降，增大漏电风险。

诊断方法可通过外观检查、局部放电检测和环氧树脂视灯检测，检查绕组是否有污秽现象。

总之，变压器的主要故障包括外护套断裂、铁芯过热、绕组短路、油泄漏、内部绕组接触不良、绝缘老化和外部绕组污秽等。

诊断方法有外观检查、测量测试、热像仪检测、振动分析、绝缘电阻测试、局部放电检测等。

通过及时的诊断和维修，可以预防变压器故障的发生，确保电力系统安全稳定运行。

变压器维修手册变压器是电力系统中十分重要的设备，负责将高压电能转换为低压电能，以供各类电气设备使用。

然而，由于长期运行和各种外部因素的影响，变压器难免会出现一些故障或问题。

本手册旨在提供一些常见变压器故障的诊断和维修方法，以帮助维修人员快速准确地解决问题。

一、变压器故障诊断1. 变压器过热变压器过热是变压器故障的常见情况之一。

其原因可能是负载过大、冷却系统故障、绝缘材料老化等。

在诊断时，需要检查变压器的温度传感器是否正常工作、冷却系统是否畅通，以及检查绝缘材料的状况。

一旦发现过热问题，应及时采取措施降低负载或修复冷却系统，以避免进一步损坏变压器。

2. 变压器漏油漏油是变压器故障的常见状况之一，通常是由于变压器密封不严或绝缘材料老化造成的。

在发现漏油问题时，首先需要检查变压器的密封件是否完好，如发现密封不严问题，应及时更换密封件。

同时，还应检查绝缘材料的状况是否需要更换，以确保变压器的正常运行。

3. 变压器放电声音放电声音是变压器故障的一种指示，通常表明绝缘有问题。

在诊断时，需进行局部放电检测，以确定问题的具体位置。

一旦发现放电问题，应及时采取绝缘处理措施修复变压器，以防止进一步损坏。

二、变压器故障维修1. 变压器绝缘处理绝缘问题是变压器故障的主要原因之一，因此维修过程中的绝缘处理非常重要。

首先，需要进行放电测试，以确定具体问题位置。

然后，根据测试结果对绝缘材料进行修复或更换。

维修结束后，还需要进行局部放电检测，以确保绝缘处理效果。

2. 变压器冷却系统维修冷却系统故障也是变压器问题的常见原因之一。

在维修过程中，需对变压器冷却系统进行全面检查。

检查包括清洁散热器、检查风扇是否正常运转以及检查冷却液的循环情况等。

一旦发现问题，应及时清洁或更换相关部件。

3. 变压器绕组维修变压器绕组是变压器的重要组成部分，如果出现问题，需及时进行维修。

维修过程中，需要检查绕组是否存在短路、开路等情况，并通过修复或更换绕组线圈来解决问题。

电力变压器故障诊断及检修电力变压器作为电力系统中的重要设备，其正常运行对于电力系统的稳定运行至关重要。

但是，由于电力变压器长期运行，加上外界因素的影响，很容易出现故障。

在出现故障时，我们需要进行及时、准确的故障诊断和检修，以保证电力变压器能够尽快恢复正常运行，避免对于电力系统造成损失。

本文从故障诊断的基本方法和常见故障类型入手，介绍电力变压器的故障诊断和检修方法。

一、故障诊断方法电力变压器故障的诊断方法有很多种，下面就一些常用的方法进行介绍：1、外观检查法通过对电力变压器外部进行检查，来判断变压器是否存在故障。

外观检查的主要注意事项有以下几点：（1）检查变压器周围环境是否存在明显的因素，如有明显因素的话可以根据实际情况来判断是否会影响变压器的正常运行。

（2）检查变压器主体的外观，如机箱、机座、接线柜等设备结构是否有异样，如有变形、裂纹等情况。

（3）检查变压器表面漆膜是否受损，有无变压器油泄漏，如有需要立即处理。

2、机械声波检测法机械声波检测法是指通过使用机械振荡器或敲打器等工具，将机械振动转化为声波信号进行检测。

机械声波检测法是一种快速、可靠的故障诊断方法，可以通过对声波信号的分析来判断变压器内部是否存在故障。

3、绝缘油分析法由于电力变压器在使用过程中接受着各种环境因素的影响，如湿度、高温等，使得变压器内部的绝缘油会发生变化，绝缘性能下降，容易导致故障。

通过对绝缘油进行分析，可以判断变压器的内部绝缘状态，并识别出变压器是否存在故障。

4、热像法热像法是通过红外热像仪对电力变压器进行探测，来判断变压器是否存在故障。

由于故障的存在，会产生不同于正常工作状态的局部温度分布，因此可以通过红外热像仪将局部温度分布的波长范围反映出来，帮助诊断现场工作人员快速地判断故障的类型和位置。

二、常见故障类型1、短路故障短路故障是指电力变压器中的绕组之间或绕组与地之间短路。

短路故障常常会导致变压器损坏、油泄漏、甚至爆炸。

变压器的常见故障及解决方法摘要：随着生活电器越来越多，变压器的负荷压力越来越大，变压器过载运行现象非常普遍，由此产生的故障问题也越来越多，不仅影响了电网供电的稳定性，也缩短了变压器的使用寿命。

因此正确认识变压器常见故障，采取科学合理的解决方案，将变压器运行拉回正轨就显得尤为重要。

因此对变压器的常见故障展开全面细致地分析研究，并提出一系列切实可行的解决方法，能够为变压器的正常运行提供坚实的保障。

关键词：变压器；常见故障；解决方法一、变压器的常见故障分析（一）变压器声音异常变压器在正常运作时，应该发出均匀的嗡嗡声，如果变压器的声音不够连续或者出现异常声音，都属于变压器声音异常的表现。

当变压器过载运行时，其内部会发出沉重的嗡嗡声，变压器短时间、小幅度地过载运行不会造成太大的危险，但是出现长时间、严重的过载运行，会导致变压器异常升温，严重者会引发火灾、变压器烧毁等事故。

当变压器负荷剧烈变化时，变压器会发出较重的“哇哇”声或“咯咯”声，这是因为负载剧烈变化，导致变压器绕组中的电流快速变动，周围磁场也变得极其不稳定，变压器的声音也会出现异常。

如果出现短路问题，变压器会发出很大的噪声，此时相关人员应该及时查看，并采取科学合理的措施。

如果变压器铁芯夹紧件松动，变压器会发出“叮当叮当”的声音，类似于金属敲击的声音，相关人员需要提高警惕。

（二）变压器油质损坏变压器中的油如果渗入雨水、潮气、长时间没有更换，或者变压器油经常出现过热状态，很容易造成油质损坏问题，这样以来变压器油的绝缘性能就会大打折扣，变压器出现线路短路、电压击穿的概率就会大大提升。

一般来说，刚刚投入使用的变压器油应该是浅黄色的，用过一段时间之后，变压器油呈现出浅红色，如果变压器油呈现黑色，就意味着变压器油出现了质变，需要相关人员进行取样化验，如果化验结果合格，则说明变压器油没有问题，可以继续使用；如果化验结果不合格，就需要立即对变压器油进行过滤、再生处理。

灯用变压器的故障诊断与排除技巧灯用变压器是将市电的高压电能通过变压器降压，使得灯具能够正常工作。

但是，在使用过程中，灯用变压器可能会出现各种故障，影响照明效果。

本文将介绍一些常见的故障现象和诊断排除技巧，帮助维修人员快速定位问题并解决。

1. 变压器不工作或无输出若灯用变压器无法工作或无输出，可能是以下原因之一：- 检查市电供应是否正常。

确保市电电源正常供电，无断电或电源故障。

- 检查变压器的连接是否松动。

确保输入和输出端口的连接良好，无松动或断裂。

- 检查熔丝是否烧断。

如果熔丝烧断，需要更换合适规格的新熔丝。

- 检查变压器是否过热。

如果变压器过热，可能是由于工作时间过长或负载过重造成的。

此时需要让变压器冷却一段时间后再重新启动，并确保负载在变压器额定容量范围内。

2. 变压器发出异常声音如果灯用变压器发出异常的噪音，可能是以下原因之一：- 检查变压器的固定螺丝是否松动。

如果固定螺丝松动，应紧固它们，以确保固定牢固。

- 检查变压器的铁芯是否松动。

如果铁芯松动，应将其重新固定或更换新的铁芯。

- 检查变压器是否过载。

过载会导致变压器发出异常噪音，应降低负载或更换能承受负载的变压器。

- 检查变压器是否老化。

长期使用可能导致变压器的内部部件老化，需要更换新的变压器。

3. 灯光闪烁或不稳定若灯光闪烁或不稳定，可能是以下原因之一：- 检查灯泡或灯管是否松动。

若发现松动，应重新插紧。

- 检查灯泡或灯管是否寿命到期。

若寿命到期，需要更换新的灯泡或灯管。

- 检查变压器的电压是否稳定。

通过使用电压表测量变压器输出端口的电压，如果电压不稳定，可能是由于供电问题或变压器内部故障引起的。

如果故障较小，可以尝试修复变压器，否则需要替换新的变压器。

- 检查灯具的配线情况。

如果配线不正确或有线路接地问题，可能导致电压不稳定。

4. 变压器过热并发出焦糊味当灯用变压器过热并发出焦糊味时，需要立即停止使用并排查原因：- 检查变压器的表面温度。
