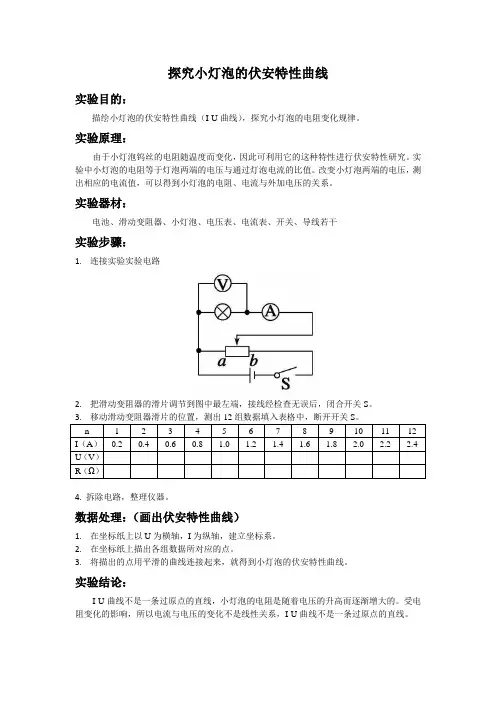

探究小灯泡的伏安特性曲线
实验目的：
描绘小灯泡的伏安特性曲线（I-U曲线），探究小灯泡的电阻变化规律。

实验原理：
由于小灯泡钨丝的电阻随温度而变化，因此可利用它的这种特性进行伏安特性研究。

实验中小灯泡的电阻等于灯泡两端的电压与通过灯泡电流的比值。

改变小灯泡两端的电压，测出相应的电流值，可以得到小灯泡的电阻、电流与外加电压的关系。

实验器材：
电池、滑动变阻器、小灯泡、电压表、电流表、开关、导线若干
实验步骤：
1.连接实验实验电路
2.把滑动变阻器的滑片调节到图中最左端，接线经检查无误后，闭合开关S。

4. 拆除电路，整理仪器。

数据处理：（画出伏安特性曲线）
1.在坐标纸上以U为横轴，I为纵轴，建立坐标系。

2.在坐标纸上描出各组数据所对应的点。

3.将描出的点用平滑的曲线连接起来，就得到小灯泡的伏安特性曲线。

实验结论：
I-U曲线不是一条过原点的直线，小灯泡的电阻是随着电压的升高而逐渐增大的。

受电阻变化的影响，所以电流与电压的变化不是线性关系，I-U曲线不是一条过原点的直线。

实验一：测量小灯泡的伏安特性曲线一、实验原理根据伏安法测电阻，测出多组U-I值，然后做出U-I图像。

线性元件的伏安特性曲线是一条过原点的直线，图像的斜率是线性元件的电阻；非线性元件的伏安特性曲线是一条曲线。

二、实验的考察层次层次1：仪器的读数（电压表和电流表的读数）层次2：实验电路图。

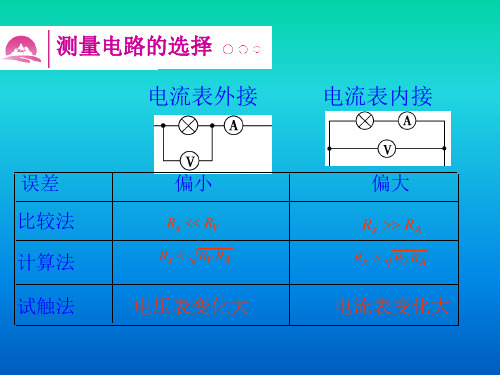

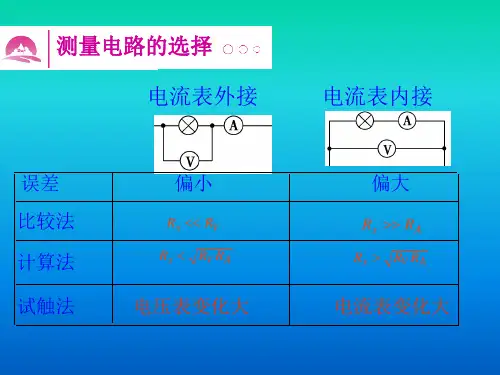

滑动变阻器采用分压接法，电流表采用外接法。

层次3：仪器的选择：滑动变阻器选小电阻。

层次4：数据处理。

设计坐标，做U-I图像，或者I-U图像，计算电阻。

层次5：电表量程不够时需要改装电表（改装电压表所需的电阻与电压表内阻几乎相当，改装电流表所需的电阻与电流表内阻几乎相当）【2016 天津与2012 四川相似度很高】三、高考题呈现的特点1.主要考察了电路图的分压接法电路图及实物图的连接。

2.仪器的选择问题，滑动变阻器的选择【电压表根据小灯泡的额定电压选择，电流表根据小灯泡的额定电流选择，滑动变阻器选小电阻】3.内外接法的误差分析4.根据测出的数据做U-I图像（注意图像都是曲线）【典型立体剖析】考点1：实验原理和仪器选择★★[例1]在“描绘小灯泡的伏安特性曲线”的实验中，可供选择的器材有：A．小灯泡：规格为“3.8 V0.3 A”B．电流表：量程0～0.6 A，内阻约为0.5 ΩC．电流表：量程0～3 A，内阻约为0.1 ΩD．电压表：量程0～5 V，内阻约为5 kΩE．滑动变阻器：阻值范围0～10 Ω，额定电流2 AF．电池组：电动势6 V，内阻约为1 ΩG．开关一只，导线若干(1)为了使测量尽可能地准确，需要使小灯泡两端电压从0逐渐增大到3.8 V且能方便地进行调节，因此电流表应选________．(填器材前选项)(2)根据你选用的实验电路，将如图所示的器材连成实物电路．答案(1)B(2)见解读图解读(1)因小灯泡的额定电流为0.3 A，为减小读数误差，应让指针偏角大一些，故电流表选B.(2)由电流表外接和滑动变阻器采用分压式接法知，电路图如图甲所示，由电路图连接的实物电路如图乙所示．★★[例2]有一个小灯泡标有“4 V 2 W”的字样，现在要用伏安法描绘这个灯泡的I－U图线．现有下列器材供选择：A．电压表(0～5 V，内阻10 kΩ)B．电压表(0～15 V，内阻20 kΩ)C．电流表(0～3 A，内阻1 Ω)D．电流表(0～0.6 A，内阻0.4 Ω)E．滑动变阻器(10 Ω，2 A)F．滑动变阻器(500 Ω，1 A)G．学生电源(直流6 V)、开关、导线若干(1)实验时，选用图中甲而不选用图乙的电路图来完成实验，请说明理由：________________________________________________________________________________________________________________________________________________________________________________________________________________________.(2)实验中所用电压表应选用________，电流表应选用________，滑动变阻器应选用________．(用序号字母表示)．(3)把图中所示的实验器材用实线连接成实物电路图．解读因实验目的是要描绘小灯泡的伏安特性曲线，需要多次改变小灯泡两端的电压，故采用如图甲所示的分压式电路合适，这样电压可以从零开始调节，且能方便地测多组数据．因小灯泡额定电压为4 V，则电压表选0～5 V的A而舍弃0～15 V的B，小灯泡的额定电流I＝0.5 A，则电流表只能选D.滑动变阻器F的最大阻值远大于小灯泡内阻8 Ω，调节不方便，故舍去．小灯泡内阻为电流表内阻的80.4＝20倍，电压表内阻是小灯泡的10×1038＝1 250倍，故电流表采用了外接法．答案(1)描绘小灯泡的I—U图线所测数据需从零开始，并要多取几组数据(2)A D E (3)如下图所示．考点2：数据处理及误差分析★★★【例3】图中所示器材为某同学测绘额定电压为2.5V的小灯泡的I-U特性曲线的实验器材．（1）根据实验原理，用笔画线代替导线，将图1中的实验电路图连接完整．（2）开关S闭合之前，图1中滑动变阻器的滑片应该置于_____端．（选填“A端”、“B端”或“AB中间”）（3）实验中测得有关数据如下表：根据表中的实验数据，在图2中画出小灯泡的I-U特性曲线．【说明】：1.实验原理图2.数据描点，画图★★【例4】用如图甲所示的器材做“描绘小灯泡的伏安特性曲线”实验．小灯泡标有“6 V 3 W”的字样，铅蓄电池的电动势为8 V，滑动变阻器有两种规格：R1标有“5 Ω2 A”，R2标有“100 Ω20 mA”．各电表的量程如图甲所示．测量时要求小灯泡两端的电压从零开始，并测多组数据．(1)滑动变阻器应选用__________；分压接法选小电阻(2)用笔画线代替导线，把图甲中的实物连成实验电路(有部分连线已接好)；(3)测量时电压表示数如图乙所示，则U＝________ V；(4)某同学根据实验测量得到的数据，作出了如图丙所示的I－U图像．分析图像不是直线的原因：________________________________________________________________________________________________________________________________________________.答案(1)R1(2)实验电路如图所示(3)4.0(4)小灯泡两端的电压逐渐增大时，灯丝温度升高，灯丝的电阻(或电阻率)变大解读(1)由于电压要从零开始调节，所以滑动变阻器应采用分压式接法，如果选用R2，滑动变阻器中的电流会超过20 mA，故选R1.(2)实验电路中电流表外接，滑动变阻器采用分压式接法．(4)小灯泡两端的电压逐渐增大时，灯丝温度升高，灯丝的电阻(或电阻率)变大．【高考题赏析】1.★【2009 天津 3 6】为探究小灯泡L的伏安特性，连好如图甲所示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光。

一、测绘小灯泡的伏安特性曲线1．实验原理(1)测多组小灯泡的U 、I ，并绘出I －U 图象； (2)由图线的斜率反映电流与电压和温度的关系．2．实验器材小灯泡“3.8 V,0.3 A ”、电压表“0～3 V ～15 V ”、电流表“0～0.6 A ～3 A ”、滑动变阻器、学生电源、开关、导线若干、坐标纸、铅笔．3．实验步骤(1)画出电路图(如图甲)．(2)将小灯泡、电流表、电压表、滑动变阻器、学生电源、开关用导线连接成如实验原理图乙所示电路． (3)测量与记录移动滑动变阻器触头位置，测出12组左右不同的电压值U 和电流值I ，并将测量数据填入自己设计的表格中． (4)数据处理①在坐标纸上以U 为横轴，I 为纵轴，建立直角坐标系． ②在坐标纸上描出各组数据所对应的点．③将描出的点用平滑的曲线连接起来，就得到小灯泡的伏安特性曲线．4．实验器材选取(1)原则：①安全；②精确；③操作方便． (2)具体要求①电源允许的最大电流不小于电路中实际最大电流．干电池中电流一般不允许超过0.6 A. ②用电器的额定电流不能小于通过该用电器的实际最大电流． ③电压表或电流表的量程不能小于被测电压或电流的最大值． ④电压表或电流表的指针应偏转到满刻度的13以上．⑤从便于操作来考虑，限流式接法要选用与待测电阻相近的滑动变阻器，分压式接法要选用小阻值滑动变阻器．5．规律方法总结1．滑动变阻器的限流式接法和分压式接法比较两种接法的电路图负载R上电压的调节围RER＋R0≤U≤E 0≤U≤E负载R上电流的调节围ER＋R0≤I≤ER0≤I≤ER2.(1)限流式接法适合测量阻值较小的电阻(跟滑动变阻器的总电阻相比相差不多或比滑动变阻器的总电阻还小)．(2)分压式接法适合测量阻值较大的电阻(一般比滑动变阻器的总电阻要大)．3．注意事项(1)电流表外接法：本实验中被测小灯泡灯丝的电阻值较小，因此测量电路必须采用电流表外接法．(2)滑动变阻器应采用分压式接法：本实验要作出U－I图象，要求测出多组包括零在的电流、电压值，故控制电路必须采用分压式接法．(3)保护元件安全：为保护元件不被烧毁，开关闭合前滑动变阻器的滑片应位于最大电阻处，加在小灯泡两端的电压不要超过其额定电压．4．误差分析(1)由于电压表不是理想电表，阻并非无穷大，对电路的影响会带来误差，电流表外接，由于电压表的分流，使测得的电流值大于真实值．(2)测量时读数带来误差．(3)在坐标纸上描点、作图带来误差.例1 某学习小组的同学拟探究小灯泡L的伏安特性曲线，可供选用的器材如下：小灯泡L，规格“4.0 V 0.7 A”；电流表A1，量程3 A，阻约为0.1 Ω；电流表A2，量程0.6 A，阻r2＝0.2 Ω；电压表V，量程3 V，阻r V＝9 kΩ；标准电阻R1，阻值1 Ω；标准电阻R2，阻值3 kΩ；滑动变阻器R，阻值围0～10 Ω；学生电源E，电动势6 V，阻不计；开关S及导线若干．①甲同学设计了如图1甲所示的电路来进行测量，当通过L的电流为0.46 A时，电压表的示数如图乙所示，此时L的电阻为________Ω.甲 乙图1②乙同学又设计了如图2所示的电路来进行测量，电压表指针指在最大刻度时，加在L 上的电压值是________ V.图2 图3③学习小组认为要想更准确地描绘出L 完整的伏安特性曲线，需要重新设计电路．请你 在乙同学的基础上利用所供器材，在图3所示的虚线框补画出实验电路图，并在图上标明所选器材代号． 答案 ①5 ②4 ③见解析图解析 ①电压表的示数U ＝2.30 V ，所以灯泡L 的电阻R L ＝U I ＝2.300.46Ω＝5 Ω.②由题图知电压表V 与R 2串联，根据串联分压，当电压表V 的示数为3 V 时，R 2两端的电压U 2＝U V r V R 2＝39 000×3 000 V ＝1 V ，所以灯泡两端的电压U ′＝U V ＋U 2＝(3＋1) V ＝4 V.③要想更准确地描绘出L 完整的伏安特性曲线，则电压表的量程应变为4.0 V ，电流表的量程应变为0.7 A ，因此将电压表V 与标准电阻R 2串联改装成量程为4.0 V 的电压表，将电流表A 2与标准电阻R 1并联改装成量程为0.6 A ＋0.6×0.21 A ＝0.72 A 的电流表．故虚线框实验电路如图所示．例2 物理兴趣小组的同学们从实验室中找到一只小灯泡，其标称功率值为0.75 W ，额定电压值已模糊不清．他们想测定其额定电压值，于是先用欧姆表直接测出该灯泡的电阻约为2 Ω，然后根据公式计算出该灯泡的额定电压U＝PR＝2×0.75 V＝1.22 V．他们怀疑所得电压值不准确，于是，再利用下面可供选择的实验器材设计一个电路，测量通过灯泡的电流和它两端的电压并根据测量数据来绘灯泡的U－I图线，进而分析灯泡的额定电压．A．电压表V(量程3 V，阻约3 kΩ)B．电流表A1(量程150 mA，阻约2 Ω)C．电流表A2(量程500 mA，阻约0.6 Ω)D．滑动变阻器R1(0～20 Ω)E．滑动变阻器R2(0～100 Ω)F．电源E(电动势4.0 V，阻不计)G．开关S和导线若干H．待测灯泡L(额定功率0.75 W，额定电压未知)(1)在下面所给的虚线框中画出他们进行实验的电路原理图，指出上述器材中，电流表选择________(填“A1”或“A2”)；滑动变阻器选择________(填“R1”或“R2”)．(2)在实验过程中，该同学将灯泡两端的电压由零缓慢地增加，当电压达到1.23 V时，发现灯泡亮度很暗，当达到2.70 V时，发现灯泡已过亮，便立即断开开关，并将所测数据记录在下边表格中.次数1234567U/V0.200.60 1.00 1.40 1.80 2.20 2.70I/mA80155195227255279310图4(3)由图象得出该灯泡的额定电压应为________V；这一结果大于 1.23 V，其原因是________________________________________________________________________．解析(1)根据P＝I2R，估算灯泡的电流大约是600 mA，因此电流表应选A2；本实验要描绘出灯泡的U－I图线，需要测量多组数据，因此滑动变阻器应接成分压式，所以应选阻值较小的R1；小灯泡电阻不大，电流表应外接；(2)如图所示(3)由P＝UI＝0.75 W，再结合图象可知U额＝2.5 V；大于1.23 V的原因是由于灯泡冷态电阻小于正常工作时的电阻．答案(1)电路原理图如图所示A2R1(2)见解析图(3)2.5(2.4～2.6) 灯泡冷态电阻小于正常工作时的电阻(或灯泡电阻随温度升高而变大)二、U—I图象的物理意义及其应用用图象表示物理规律具有直观、形象、简便、具体等显著优点，运用图象分析讨论某些物理问题不仅可以避免公式法繁锁的数字计算，而且可以对物理概念和物理规律理解更加深刻。

描绘小灯泡伏安特性曲线—解析版1.〔2021全国理综I〕某同学探讨小灯泡的伏安特性，所运用的器材有：小灯泡L〔额定电压3.8V，额定电流0.32A〕：R〔阻值1000ΩΩ〕；电源E〔电动势5V，内阻不计〕；开关S；电压表V〔量程3V，内阻3kΩΩ〕;固定电阻导线假设干。

〔1〕试验要求能够实现在0~3V的范围内对小灯泡的电压进展测量，画出试验电路原理图。

〔2〕试验测得小灯泡伏安特性曲线如图〔a〕所示。

〔1〕由试验曲线可知，随着电流的增加小灯泡的电阻________〔填“增大〞“不变〞或“减小〞〕，灯丝的电阻率______〔填“增大〞“不变〞或“减小〞〕。

EΩ〕和题给器材连接成图〔b〕所示的电路。

调整滑动变阻器R的阻值，可以变更小灯泡的〔2〕用另一电源实际功率。

闭合开关S，在R的变更范围内，小灯泡的最小功率为_____W，最大功率为_______W.〔结果均保存两位小数〕【参考答案】〔1〕电路如图〔2〕当滑动EΩ〕的伏安特性曲线，如图中曲线II所示，与小灯泡变阻器接入电路中的电阻为零时，在图〔a〕中画出电源伏安特性曲线的交点即为电路工作点，该点纵横坐标值的乘积等于小灯泡的最大功率，最大功率为P max=UI=3.62×0.318=1.17W。

2．〔2021广西五市考前联考〕在“描绘小灯泡的伏安特性曲线〞的试验中，需测量一个标有“3V ，1.5W 〞灯泡两端的电压和通过灯泡的电流，现有如下器材： 直流电源〔电动势3.0V ，内阻不计〕电流表1A 〔量程3A ，内阻约0.1Ω〕 电流表2A 〔量程600mA ，内阻约5Ω〕 电压表1V 〔量程3V ，内阻约3kΩ〕 电压表2V 〔量程15V ，内阻约200kΩ〕滑动变阻器1R 〔阻值0~10Ω，额定电流1A 〕 滑动变阻器2R 〔阻值0~1kΩ，额定电流300mA 〕〔1〕在该试验中，电流表应选择_________〔填“1A 〞或“2A 〞〕，电压表应选择________〔填“1V 〞或“2V 〞〕，滑动变阻器应选择________〔填“1R 〞或“2R 〞〕〔2〕某同学用导线a 、b 、c 、d 、e 、f 、g 和h 连接成如图甲所示的电路，假设用该电路测得灯泡的工作电压U 和电流I ，依据UR I计算此时灯泡的，那么灯泡电阻的测量值________真实值〔填“大于〞、“等于〞或“小于〞〕。

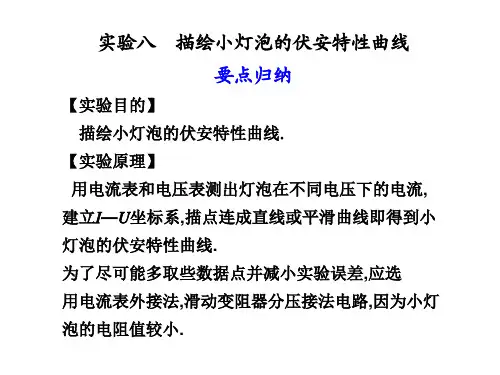

实验 测绘小灯泡的伏安特性曲线一、实验目的 测绘小灯泡的伏安特性曲线．二、实验器材 小灯泡、电流表、电压表、滑动变阻器、电源、导线、开关、坐标纸． 三、实验原理用电流表和电压表测出灯泡在不同电压下的电流，建立U -I 坐标系，描点连成直线或平滑曲线即得到小灯泡的伏安特性曲线．为了尽可能多取些数据点并减小实验误差，应选用电流表外接法，滑动变阻器分压接法电路，因为小灯泡的电阻值较小． 四、实验步骤 1．连接电路将小灯泡、电流表、电压表、滑动变阻器、电源、开关用导线连接成如图所示电路． 2．测出小灯泡在不同电压下的电流(1)闭合开关S 前，滑动变阻器触头应移到最左端，以使开关闭合时小灯泡电压能从0开始变化；同时，这样做也防止开关刚闭合时小灯泡两端电压过大而烧坏灯丝．(2)移动滑动变阻器触头位置，测出12组不同的电压值U 和电流值I ，并将测量数据填入表格. 1.6 2.0 2.4 2.8 3.2 3.6 3.83.画出伏安特性曲线(1)在坐标纸上以U 为横轴、以I 为纵轴，建立坐标系．(2)在坐标纸上描出各组数据所对应的点．(坐标系纵轴和横轴的标度要适中，以使所描图线充分占据整个坐标纸为宜)(3)将描出的点用平滑的曲线连接起来就得到小灯泡的伏安特性曲线． 4．拆除电路，整理仪器． 五、注意事项 1．电路的连接方式(1)电流表应采用外接法：因为小灯泡的电阻很小，与0～0.6 A 电流表串联时，电流表的分压影响不能忽略．(2)滑动变阻器应采用分压式连接：目的是为了使小灯泡两端的电压能从零开始连续变化．2．闭合开关S 前，滑动变阻器触头应移到小灯泡分得电压为零的位置，可以使开关闭合时小灯泡电压能从零开始变化．同时，也为了防止开关刚闭合时小灯泡两端电压过大而烧坏灯丝．U / V 0 0.2 0.4 0.6 0.8 1.0 1.2 A3．I-U图线在U＝1.0 V左右将发生明显弯曲，故在U＝1.0 V左右测绘点要密，否则将出现很大误差．4．电流表选择0.6 A量程，电压表量程选择视小灯泡的额定电压而定，即使用的若是“3.8 V,0.3 A”的小灯泡，选用电压表的15 V量程，若使用“2.5 V,0.6 A”的小灯泡，则选用电压表的3 V量程．5．保持小灯泡电压接近额定值时要缓慢增加，到额定值，读出I后立即断开开关．6．误差较大的点要舍去，I-U图线应是平滑曲线而非折线．六、误差分析1．由于电压表不是理想电表，内阻并非无穷大，对电路的影响会带来误差．2．在坐标纸上描点、作图带来误差．。
