钢索配管、配线工艺

钢索配管、配线工程本章适用于室内外照明钢索配管、配线工程。

一、材料要求1绝缘导线：导线的规格、型号必须符合设计要求，并有产品合格证或"CCC"认证。

2钢索：采用钢铰线作为钢索，其截面积应根据实际跨距、荷重及机械强度选择，最小截面不小于10mm；且不得有背扣、松股、断股、抽筋等现象。

如采用镀锌圆钢作钢索，其直径不应小于10mm。

3镀锌圆钢吊钩：圆钢的直径不应小于8mm。

4镀锌圆钢耳环：圆钢的直径不应小于10mm。

耳环孔的直径不应小于30mm，接口处应焊死，尾端应弯成燕尾。

5镀锌铁丝：应顺直无背扣、扭接等现象，并具有规定的机械拉力。

6扁钢吊架：应采用镀锌扁钢，其厚度不应小于1.5mm，宽度不应小于20mm，镀锌层无脱落现象。

7绑线：应采用与导线线芯。

同材质的塑料绝缘绑线。

8塑料护套线：导线的规格、型号必须符合设计要求；并有产品合格证或"CCC"认证。

9接线端子（接线鼻子）：选用时应根据导线的根数和总截面选择相应规格的接线端子。

10铁制盒：安装螺丝孔齐全，扣纹清晰，紧固螺丝的直径应为5mm。

盒子不应劈裂、变形、损坏，镀锌层及防腐油漆完整不脱落。

11塑料明装盒：适用于塑料管明敷配线工程使用，其材质应均匀无劈裂，盒子无变形、变色等损坏现象。

12镀锌材料：花蓝螺栓、钢索卡子、心形环、扁钢、圆钢、角钢、机螺丝、螺母、弹簧垫圈、垫圈、抱箍、方铁垫。

13辅助材料：橡皮绝缘带、粘塑料绝缘带、黑胶布、电焊条、焊锡、焊剂、铝卡子、氧气、乙炔、防锈漆、调合漆、砂布等。

材料应没有过期受潮、变质等现象。

二、主要机具1 铅笔、皮尺、水平尺、线坠、粉线袋、桶、刷子、高凳。

2手锤、錾子、钢锯、锯条、扁挫、圆挫、半圆挫、套丝板、钻头。

3砂轮锯、砂轮锯片、套管机、铣刀；电焊机、煨管器、液压煨管器、气焊工具、压力案子。

4电烙铁、电炉、锡锅、锡勺、大绳、滑轮、倒链、牙管、光欧表、工具袋、工具箱等。

三、作业条件1在配合土建结构施工的同时，做好预埋铁件及预留孔洞。

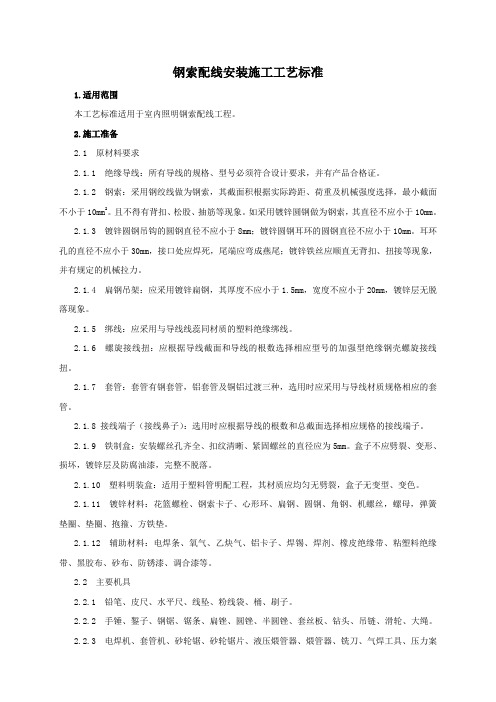

钢索配线安装施工工艺标准1.适用范围本工艺标准适用于室内照明钢索配线工程。

2.施工准备2.1 原材料要求2.1.1 绝缘导线：所有导线的规格、型号必须符合设计要求，并有产品合格证。

2.1.2 钢索：采用钢绞线做为钢索，其截面积根据实际跨距、荷重及机械强度选择，最小截面不小于10mm2。

且不得有背扣、松股、抽筋等现象。

如采用镀锌圆钢做为钢索，其直径不应小于10mm。

2.1.3 镀锌圆钢吊钩的圆钢直径不应小于8mm；镀锌圆钢耳环的圆钢直径不应小于10mm。

耳环孔的直径不应小于30mm，接口处应焊死，尾端应弯成燕尾；镀锌铁丝应顺直无背扣、扭接等现象，并有规定的机械拉力。

2.1.4 扁钢吊架：应采用镀锌扁钢，其厚度不应小于1.5mm，宽度不应小于20mm，镀锌层无脱落现象。

2.1.5 绑线：应采用与导线线蕊同材质的塑料绝缘绑线。

2.1.6 螺旋接线扭：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线扭。

2.1.7 套管：套管有钢套管，铝套管及铜铝过渡三种，选用时应采用与导线材质规格相应的套管。

2.1.8 接线端子（接线鼻子）：选用时应根据导线的根数和总截面选择相应规格的接线端子。

2.1.9 铁制盒：安装螺丝孔齐全、扣纹清晰、紧固螺丝的直径应为5mm。

盒子不应劈裂、变形、损坏，镀锌层及防腐油漆，完整不脱落。

2.1.10 塑料明装盒：适用于塑料管明配工程，其材质应均匀无劈裂，盒子无变型、变色。

2.1.11 镀锌材料：花篮螺栓、钢索卡子、心形环、扁钢、圆钢、角钢、机螺丝，螺母，弹簧垫圈、垫圈、抱箍、方铁垫。

2.1.12 辅助材料：电焊条、氧气、乙炔气、铝卡子、焊锡、焊剂、橡皮绝缘带、粘塑料绝缘带、黑胶布、砂布、防锈漆、调合漆等。

2.2 主要机具2.2.1 铅笔、皮尺、水平尺、线坠、粉线袋、桶、刷子。

2.2.2 手锤、錾子、钢锯、锯条、扁锉、圆锉、半圆锉、套丝板、钻头、吊链、滑轮、大绳。

2.2.3 电焊机、套管机、砂轮锯、砂轮锯片、液压煨管器、煨管器、铣刀、气焊工具、压力案子。

钢索配线施工工艺标准1适用范围本标准适用于一般工业建筑的动力及照明配线用钢索工程。

2施工准备2.1.材料的检验和验收2.1.1钢索应是镀锌钢索，钢索钢丝的直径应小于0.5mm，钢索不应有扭曲和断股等缺陷。

2.1.2钢索的材质和规格尺寸应符合设计要求，应有合格证书。

2.1.3导线的外观检查：包装完好，抽检的电线绝缘层完好无损，厚度均匀。

2.1.4按制造标准，现场抽样检测绝缘层厚度和圆形线芯的直径；线芯直径误差不大于标称直径的1％；常用的BV型绝缘电线的绝缘层厚度不小于表1的规定；表1 BV型绝缘电线的绝缘层厚度2.1.4对电线绝缘性能、导电性能和阻燃性能有异议时，按批抽样送有资质的试验室检测。

2.2.主要工机具螺丝旋具、电锤、电工用梯、电工刀、钢锯、扳手、钢丝钳、手锤、压线钳、型材切割机、、电动套丝机、电焊机、电动液压煨管器、手动煨管器、电烙铁、滑轮、倒链、兆欧表、。

2.3.作业条件2.3.1配线工程施工前,建筑工程应符合下列要求：2.3.1.1对配线工程施工有影响的模板、脚手架等应拆除,杂物应清除。

2.3.1.2对配线工程会造成污损的建筑装修工作应全部结束。

2.3.1.3在埋有电线保护管的大型设备基础模板上,应标有测量电线保护管引出口座标和高程用的基准点或基准线。

2.3.1.4埋入建筑物、构筑物内的电线保护管、支架、螺栓等预埋件,应在建筑工程施工时预埋。

2.3.1.5预留孔、预埋件的位置和尺寸应符合设计要求,预埋件应埋设牢固。

2.3.1.6配线工程施工结束后,应将施工中造成的建筑物、构筑物的孔、洞、沟、槽等修补完整。

2.3.2“工程任务单”、“限额领料单”已签发。

2.3.3材料计划已编制好并已审批。

2.3.4需用用机具已基本备齐，主材应基本到齐，辅材能满足连续施工的需要。

2.3.5施工中的安全技术措施,应符合现行有关安全技术标准及产品的技术文件的规定。

对重要的施工项目或工序,尚应事先制定安全技术措施。

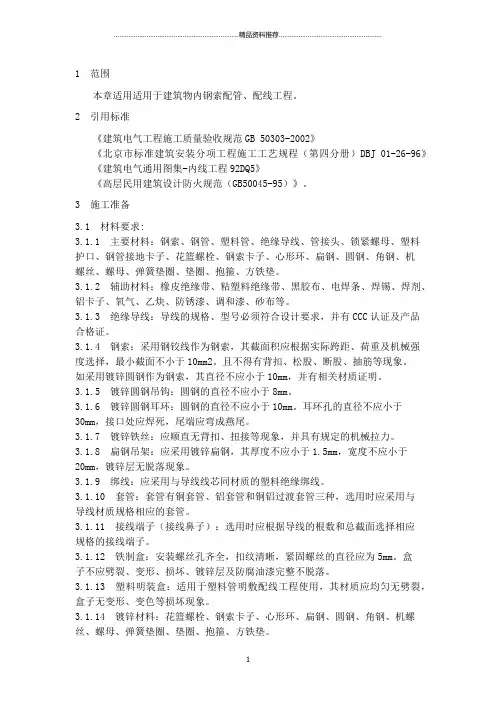

1 范围本章适用适用于建筑物内钢索配管、配线工程。

2 引用标准《建筑电气工程施工质量验收规范GB 50303-2002》《北京市标准建筑安装分项工程施工工艺规程（第四分册）DBJ 01-26-96》《建筑电气通用图集-内线工程92DQ5》《高层民用建筑设计防火规范（GB50045-95）》。

3 施工准备3.1 材料要求:3.1.1 主要材料：钢索、钢管、塑料管、绝缘导线、管接头、锁紧螺母、塑料护口、钢管接地卡子、花篮螺栓、钢索卡子、心形环、扁钢、圆钢、角钢、机螺丝、螺母、弹簧垫圈、垫圈、抱箍、方铁垫。

3.1.2 辅助材料：橡皮绝缘带、粘塑料绝缘带、黑胶布、电焊条、焊锡、焊剂、铝卡子、氧气、乙炔、防锈漆、调和漆、砂布等。

3.1.3 绝缘导线：导线的规格、型号必须符合设计要求，并有CCC认证及产品合格证。

3.1.4 钢索：采用钢铰线作为钢索，其截面积应根据实际跨距、荷重及机械强度选择，最小截面不小于10mm2。

且不得有背扣、松股、断股、抽筋等现象。

如采用镀锌圆钢作为钢索，其直径不应小于10mm，并有相关材质证明。

3.1.5 镀锌圆钢吊钩：圆钢的直径不应小于8mm。

3.1.6 镀锌圆钢耳环：圆钢的直径不应小于10mm。

耳环孔的直径不应小于30mm，接口处应焊死，尾端应弯成燕尾。

3.1.7 镀锌铁丝：应顺直无背扣、扭接等现象，并具有规定的机械拉力。

3.1.8 扁钢吊架：应采用镀锌扁钢，其厚度不应小于1.5mm，宽度不应小于20mm，镀锌层无脱落现象。

3.1.9 绑线：应采用与导线线芯同材质的塑料绝缘绑线。

3.1.10 套管：套管有铜套管、铝套管和铜铝过渡套管三种，选用时应采用与导线材质规格相应的套管。

3.1.11 接线端子（接线鼻子）：选用时应根据导线的根数和总截面选择相应规格的接线端子。

3.1.12 铁制盒：安装螺丝孔齐全，扣纹清晰，紧固螺丝的直径应为5mm。

盒子不应劈裂、变形、损坏、镀锌层及防腐油漆完整不脱落。

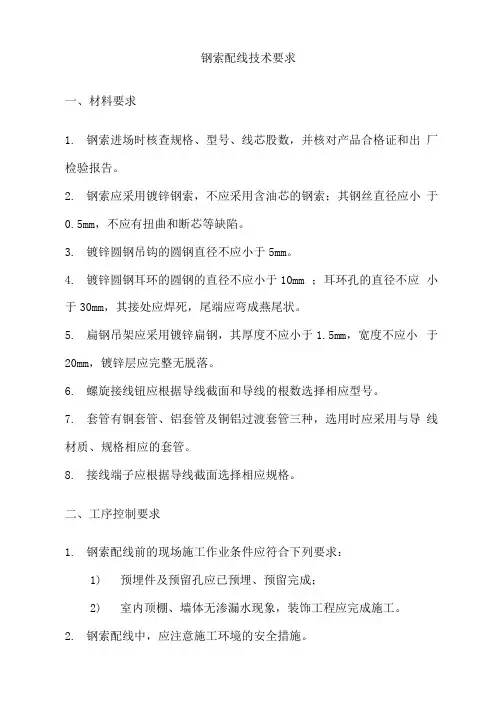

钢索配线技术要求一、材料要求1.钢索进场时核查规格、型号、线芯股数，并核对产品合格证和出厂检验报告。

2.钢索应采用镀锌钢索，不应采用含油芯的钢索；其钢丝直径应小于0.5mm，不应有扭曲和断芯等缺陷。

3.镀锌圆钢吊钩的圆钢直径不应小于5mm。

4.镀锌圆钢耳环的圆钢的直径不应小于10mm ；耳环孔的直径不应小于30mm，其接处应焊死，尾端应弯成燕尾状。

5.扁钢吊架应采用镀锌扁钢，其厚度不应小于1.5mm，宽度不应小于20mm，镀锌层应完整无脱落。

6.螺旋接线钮应根据导线截面和导线的根数选择相应型号。

7.套管有铜套管、铝套管及铜铝过渡套管三种，选用时应采用与导线材质、规格相应的套管。

8.接线端子应根据导线截面选择相应规格。

二、工序控制要求1.钢索配线前的现场施工作业条件应符合下列要求：1)预埋件及预留孔应已预埋、预留完成；2)室内顶棚、墙体无渗漏水现象，装饰工程应完成施工。

2.钢索配线中，应注意施工环境的安全措施。

3.钢索配线完成后，应对钢索接地电阻进行测试，对配线绝缘电阻测试，测试完成后采取防污染防磕碰措施。

三、施工技术要求1.钢索与终端拉环套接处应采用心、形环，固定钢索的线卡不应少于2个，钢索端头应用镀锌铁线绑扎紧密且应与保护导体可靠连接，镀锌铁线规格应符合设计要求且直径不小于1mm。

2.固定钢索终端拉环的预埋件应牢固可靠，并应能承受在钢索全部负荷下的拉力；在挂索前应对拉环做过载试验，过载试验的拉力应为设计承载拉力的3.5倍。

试验记录表详见附录L。

3.钢索长度小于或等于50m时，允许只在一端装设花篮螺栓；长度超过50m时，两端均应装设花篮螺栓；长度每增加50m应加装一个中间花篮螺栓。

通过调节花篮螺栓的螺杆，调节钢索的松紧度，其松紧度应符合要求。

4.钢索中间吊架间距不应大于12m，吊架与钢索连接处的吊钩深度不应小于20mm，并应有锁定零件，防止钢索跳出；吊架应固定平整，间距应均匀。

5.钢索两端应与保护导体可靠连接。

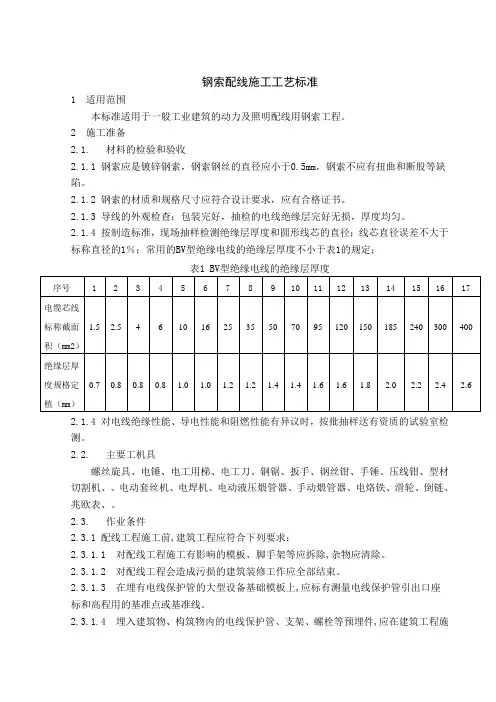

钢索配线施工工艺标准1适用范围本标准适用于一般工业建筑的动力及照明配线用钢索工程。

2施工准备2.1.材料的检验和验收2.1.1钢索应是镀锌钢索，钢索钢丝的直径应小于0.5mm，钢索不应有扭曲和断股等缺陷。

2.1.2钢索的材质和规格尺寸应符合设计要求，应有合格证书。

2.1.3导线的外观检查：包装完好，抽检的电线绝缘层完好无损，厚度均匀。

2.1.4按制造标准，现场抽样检测绝缘层厚度和圆形线芯的直径；线芯直径误差不大于标称直径的1％；常用的BV型绝缘电线的绝缘层厚度不小于表1的规定；表1 BV型绝缘电线的绝缘层厚度2.1.4对电线绝缘性能、导电性能和阻燃性能有异议时，按批抽样送有资质的试验室检测。

2.2.主要工机具螺丝旋具、电锤、电工用梯、电工刀、钢锯、扳手、钢丝钳、手锤、压线钳、型材切割机、、电动套丝机、电焊机、电动液压煨管器、手动煨管器、电烙铁、滑轮、倒链、兆欧表、。

2.3.作业条件2.3.1配线工程施工前,建筑工程应符合下列要求：2.3.1.1对配线工程施工有影响的模板、脚手架等应拆除,杂物应清除。

2.3.1.2对配线工程会造成污损的建筑装修工作应全部结束。

2.3.1.3在埋有电线保护管的大型设备基础模板上,应标有测量电线保护管引出口座标和高程用的基准点或基准线。

2.3.1.4埋入建筑物、构筑物内的电线保护管、支架、螺栓等预埋件,应在建筑工程施工时预埋。

2.3.1.5预留孔、预埋件的位置和尺寸应符合设计要求,预埋件应埋设牢固。

2.3.1.6配线工程施工结束后,应将施工中造成的建筑物、构筑物的孔、洞、沟、槽等修补完整。

2.3.2“工程任务单”、“限额领料单”已签发。

2.3.3材料计划已编制好并已审批。

2.3.4需用用机具已基本备齐，主材应基本到齐，辅材能满足连续施工的需要。

2.3.5施工中的安全技术措施,应符合现行有关安全技术标准及产品的技术文件的规定。

对重要的施工项目或工序,尚应事先制定安全技术措施。

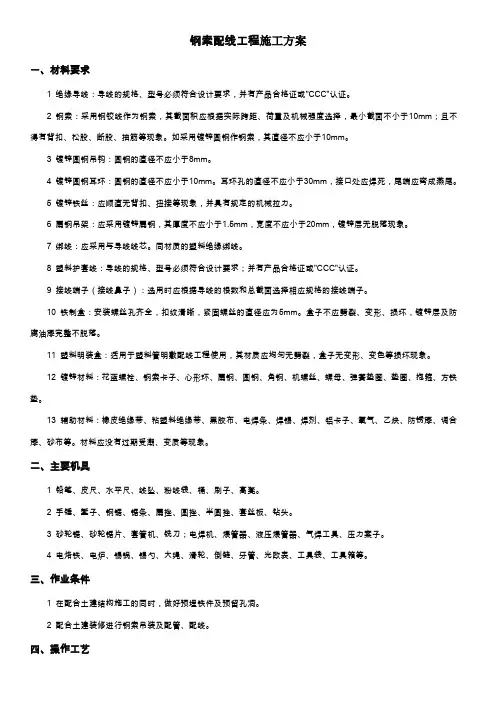

钢索配线工程施工方案一、材料要求1 绝缘导线：导线的规格、型号必须符合设计要求，并有产品合格证或"CCC"认证。

2 钢索：采用钢铰线作为钢索，其截面积应根据实际跨距、荷重及机械强度选择，最小截面不小于10mm；且不得有背扣、松股、断股、抽筋等现象。

如采用镀锌圆钢作钢索，其直径不应小于10mm。

3 镀锌圆钢吊钩：圆钢的直径不应小于8mm。

4 镀锌圆钢耳环：圆钢的直径不应小于10mm。

耳环孔的直径不应小于30mm，接口处应焊死，尾端应弯成燕尾。

5 镀锌铁丝：应顺直无背扣、扭接等现象，并具有规定的机械拉力。

6 扁钢吊架：应采用镀锌扁钢，其厚度不应小于1.5mm，宽度不应小于20mm，镀锌层无脱落现象。

7 绑线：应采用与导线线芯。

同材质的塑料绝缘绑线。

8 塑料护套线：导线的规格、型号必须符合设计要求；并有产品合格证或"CCC"认证。

9 接线端子（接线鼻子）：选用时应根据导线的根数和总截面选择相应规格的接线端子。

10 铁制盒：安装螺丝孔齐全，扣纹清晰，紧固螺丝的直径应为5mm。

盒子不应劈裂、变形、损坏，镀锌层及防腐油漆完整不脱落。

11 塑料明装盒：适用于塑料管明敷配线工程使用，其材质应均匀无劈裂，盒子无变形、变色等损坏现象。

12 镀锌材料：花蓝螺栓、钢索卡子、心形环、扁钢、圆钢、角钢、机螺丝、螺母、弹簧垫圈、垫圈、抱箍、方铁垫。

13 辅助材料：橡皮绝缘带、粘塑料绝缘带、黑胶布、电焊条、焊锡、焊剂、铝卡子、氧气、乙炔、防锈漆、调合漆、砂布等。

材料应没有过期受潮、变质等现象。

二、主要机具1 铅笔、皮尺、水平尺、线坠、粉线袋、桶、刷子、高凳。

2 手锤、錾子、钢锯、锯条、扁挫、圆挫、半圆挫、套丝板、钻头。

3 砂轮锯、砂轮锯片、套管机、铣刀；电焊机、煨管器、液压煨管器、气焊工具、压力案子。

4 电烙铁、电炉、锡锅、锡勺、大绳、滑轮、倒链、牙管、光欧表、工具袋、工具箱等。

三、作业条件1 在配合土建结构施工的同时，做好预埋铁件及预留孔洞。

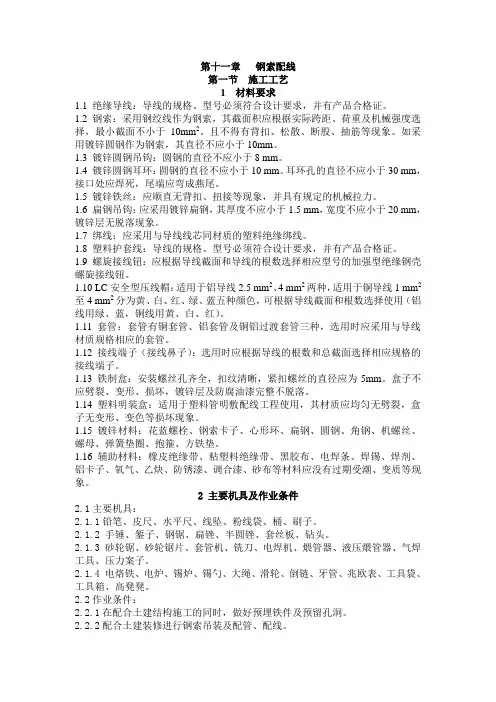

第十一章钢索配线第一节施工工艺1 材料要求1.1 绝缘导线：导线的规格、型号必须符合设计要求，并有产品合格证。

1.2 钢索：采用钢绞线作为钢索，其截面积应根据实际跨距、荷重及机械强度选择，最小截面不小于10mm2。

且不得有背扣、松散、断股、抽筋等现象。

如采用镀锌圆钢作为钢索，其直径不应小于10mm。

1.3 镀锌圆钢吊钩：圆钢的直径不应小于8 mm。

1.4 镀锌圆钢耳环：圆钢的直径不应小于10 mm。

耳环孔的直径不应小于30 mm，接口处应焊死，尾端应弯成燕尾。

1.5 镀锌铁丝：应顺直无背扣、扭接等现象，并具有规定的机械拉力。

1.6 扁钢吊钩：应采用镀锌扁钢，其厚度不应小于1.5 mm，宽度不应小于20 mm，镀锌层无脱落现象。

1.7 绑线：应采用与导线线芯同材质的塑料绝缘绑线。

1.8 塑料护套线：导线的规格、型号必须符合设计要求，并有产品合格证。

1.9 螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。

1.10 LC安全型压线帽：适用于铝导线2.5 mm2、4 mm2两种，适用于铜导线1 mm2至4 mm2分为黄、白、红、绿、蓝五种颜色，可根据导线截面和根数选择使用（铝线用绿、蓝，铜线用黄、白、红）。

1.11 套管：套管有铜套管、铝套管及铜铝过渡套管三种，选用时应采用与导线材质规格相应的套管。

1.12 接线端子（接线鼻子）：选用时应根据导线的根数和总截面选择相应规格的接线端子。

1.13 铁制盒：安装螺丝孔齐全，扣纹清晰，紧扣螺丝的直径应为5mm。

盒子不应劈裂、变形、损坏，镀锌层及防腐油漆完整不脱落。

1.14 塑料明装盒：适用于塑料管明敷配线工程使用，其材质应均匀无劈裂，盒子无变形、变色等损坏现象。

1.15 镀锌材料：花蓝螺栓、钢索卡子、心形环、扁钢、圆钢、角钢、机螺丝、螺母、弹簧垫圈、抱箍、方铁垫。

1.16 辅助材料：橡皮绝缘带、粘塑料绝缘带、黑胶布、电焊条、焊锡、焊剂、铝卡子、氧气、乙炔、防锈漆、调合漆、砂布等材料应没有过期受潮、变质等现象。

钢索配管、配线分项工程质量技术交底卡钢索配管、配线分项工程质量技术交底卡本工艺标准适用于室内照明钢索配管、配线工程。

2 施工准备2.1 材料要求：2.1.1 绝缘导线：导线的规格、型号必须符合设计要求，并有产品合格证。

2.1.2 钢索：采用钢皎线做为钢索，其截面积应根据实际跨距、荷重及机械强度选择，最小截面不小于10mm2且不得有背扣、松股、断股、抽筋等现象。

如采用镀锌圆钢做为钢索，其直径不应小于10mm2.1.3 镀锌圆钢吊钩：圆钢的直径不应小于5mm2.1.4 镀锌圆钢耳环：圆钢的直径不应小于10mm耳环孔的直径不应小于30mm接口处应焊死，尾端应弯成燕尾。

2.1.5 镀锌铁丝：应顺直无背扣、扭接等现象，并具有规定的机械拉力。

交 2.1.6 扁钢吊架：应采用镀锌扁钢，其厚度不应小于 1.5mm,宽度不应小于20mm镀锌层无脱落现象。

2.1.7 绑线：应采用与导线线芯同材质的塑料绝缘绑线。

底 2.1.8 塑料护套线：导线的规格、型号必须符合设计要求，并有产品合格证。

以下是附加文档，不需要的朋友下载后删除，谢谢班主任工作总结专题8篇第一篇:班主任工作总结小学班主任特别是一年级的班主任，是一个复合性角色。

当孩子们需要关心爱护时，班主任应该是一位慈母，给予他们细心的体贴和温暖；当孩子们有了缺点，班主任又该是一位严师，严肃地指出他的不足，并帮助他改正。

于是，我认为班主任工作是一项既艰巨而又辛苦的工作。

说其艰巨，是指学生的成长，发展以至能否成为合格人才，班主任起着关键性的作用，说其辛苦，是指每天除了对学生的学习负责以外，还要关心他们的身体、纪律、卫生、安全以及心理健康等情况。

尽管这样，下面我就谈几点做法和体会。

一、常规习惯，常抓不懈学生良好的行为习惯的养成不是一节课、一两天说说就行的，它必须贯穿在整个管理过程中。

于是我制定出详细的班规，要求学生对照执行，使学生做到有规可循，有章可依。

由于低年级学生白觉性和白控力都比较差，避免不了会出现这样或那样的错误，因此这就需要班主任做耐心细致的思想工作、不能操之过急。

钢索配管配线质量管理 Last revised by LE LE in 2021钢索配管、配线质量管理依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于室内照明钢索配管、配线工程。

2、施工准备材料要求：绝缘导线：导线的规格、型号必须符合设计要求，并有产品合格证。

钢索：采用钢铰线做为钢索，其截面积应根据实际跨距、荷重及机械强度选择，最小截面不小于10m㎡。

且不得有背扣、松股、断股、抽筋等现象。

如采用镀锌圆钢做为钢索，其直径不应小于10mm。

镀锌圆钢吊钩：圆钢的直径不应小于8mm。

镀锌圆钢耳环：圆钢的直径不应小于10mm。

耳环孔的直径不应小于30mm，拉口处应焊死，尾端应弯成燕尾。

镀锌铁丝：应顺直无背扣、扭接等现象，并具有规定的机械拉力。

扁钢吊架：应采用镀锌扁钢，其厚度不应小于，宽度不应小于20mm，镀锌层无脱落现象。

绑线：应采用与导线线芯同材质的塑料绝缘绑线。

塑料护套线：导线的规格、型号必须符合设计要求，并有产品合格证。

螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。

LC安全型压接帽有关要求请见3—8、有关内容。

套管：套管有铜套管、铝套管及铜铝过渡套管三种，选用时应采用与导线材质规格相应的套管。

接线端子（接线鼻子）：选用时应根据导线的根数和总截面选择相应规格的接线端子。

铁制盒：安装螺丝孔齐全，扣纹清晰，紧固螺丝的直径应为5mm。

盒子不应劈裂、变形、损坏，镀锌层及防腐油漆完整不脱落。

塑料明装盒：适用于塑料管明敷配线工程使用，其材质应均匀无劈裂，盒子无变形、变色等损坏现象。

镀锌材料：花篮螺栓、钢索卡子、心形环、扁钢、圆钢、角钢、机螺丝、螺母、弹簧垫圈、垫圈、抱箍、方铁垫。

辅助材料；橡皮绝缘带、粘塑料绝缘带、黑胶带、电焊条、焊锡、焊剂、铝卡子、氧气、乙炔、防锈漆、调合漆、砂布等。

钢索配线及配管施工方案一、引言钢索配线和配管施工是建筑工程中的重要环节之一，它涉及到电力、通信、给排水等基础设施的安装和布局。

本文档将介绍钢索配线及配管施工的方案和步骤。

二、施工方案1. 钢索配线方案在钢索配线方案中，首先需要确定配线管的布置位置和路径。

一般来说，配线管可布置在建筑物的楼板或墙体内。

根据需要进行钢索配线的电力系统和通信系统的分布布线。

在布线时，需要考虑以下因素： - 不同系统之间的隔离：避免不同系统的相互干扰，如电力和通信系统之间的干扰。

- 安全性：保证配线的稳定性，减少电路故障的风险，同时保证人身安全。

- 美观：尽量隐藏钢索和配线，确保建筑物整体的美观度。

确定好钢索和配线的布置方案后，进行实际的施工工作。

施工人员首先需要进行配线管的安装，确保其牢固性和稳定性。

然后根据具体的布线方案进行配线，最后进行线缆的穿线和连接。

2. 配管施工方案在配管施工方案中，首先需要确定需配管的设备和管道系统。

根据设备的类型和功能，确定不同管道的布置位置和路径。

在布置位置时，需要考虑以下因素： - 排水：确保排水管道的坡度和连接密封性，避免堵塞和漏水。

- 通风：设备空间的通风要求，避免因通风不良而带来的安全隐患。

- 管道材料：根据不同管道的需求选择适当的材料，如PVC、PPR等。

确定好管道的布置后，进行实际的施工工作。

施工人员首先需要进行配管的安装，确保其牢固性和稳定性。

然后根据管道方案进行连接，最后进行密封和测试。

三、施工步骤对于钢索配线和配管施工，一般可以按照以下步骤进行：1.确定施工范围和要求：根据具体的项目需求和设计要求，确定施工的范围和施工要求。

2.制定施工计划：根据需求和要求，制定详细的施工计划，包括施工时间、人员安排、材料准备等。

3.进行现场勘察和测量：施工前需要进行现场勘察和测量，确定实际的施工条件和要求。

4.安装配线管或配管：根据方案要求，安装配线管或配管，并进行固定和连接。

钢索配线施工做法（1）适用范围：钢索配线一般适用于屋架较高，跨距较大，而灯具安装高度又要求较低的工业厂房内。

（2）基本内容：钢索配线就是在钢索上吊瓷瓶配线、吊钢管（或塑料管）配线或吊塑料护套线配线，同时灯具也吊装在钢索上。

（3）钢索的选择：钢索布线用的钢绞线和圆钢的截面，应根据跨距、荷重、机械强度选择。

采用钢绞线时最小截而不宜小于10mm2：采用镀锌圆钢作为钢索，直径不应小于10mm。

应优先使用镀锌钢索，不应采用含油芯的钢索，钢索的单根钢丝的直径应小于0.5mm。

在在潮湿或有腐蚀性介质及易贮纤维灰尘的场所，应使用塑料护套钢索，以防止钢索生锈，影响安全运行钢索不应有扭曲和断股现象。

（4）施工工艺：1）钢索安装：钢索中问固定点问距不应大于12m；预理加工件的尺寸不应小于120 X 60X 6焊在铁件上的锚固钢筋的直径不应小于8mm，其尾部要焊成燕尾状。

在钢索土敷设导线及安装灯具后，钢索的弛度不应大于100 mm.2）钢索吊管配线：这种配线就是在钢索上进行管配线。

在钢索上每隔1.5 m设一个扁钢吊卡，扁钢卡子的宽度不应小于20mm,再用管卡将管子固定在吊卡上。

在灯位处的钢索上，安装吊盒钢板，用来安装灯头盒。

灯头盒两端的钢管，应跨接接地线，以保证管路连成一体，接地可靠，钢索亦应可靠接地。

当在钢索上吊硬塑料管配线时，灯头盒可改用塑料灯头盒，管卡也可改为塑料管卡，吊卡也可用硬塑料板弯制。

3)钢索吊瓷柱配线在钢索上进行瓷珠配线和吊管配线的不同处就是把吊管用的吊卡改成安装瓷珠的吊卡根据敷没导线的不同，有6线、4线和2线等几种形式。

吊卡安装间距不应大于1.5m,屋内的线问距离不应小于50mm，屋外的线间距离不应小于100mm.扁钢吊架的终端应加直径不小于3mm拉线钢索用的吊架或支架安装时，一般应使用不小于30mrn X 30mm X 3mm的角钢或40mm X 4mm约扁钢。

4）钢索吊塑料护套线配线钢索吊塑料护套线配线，敷设时从钢索的一端开始，可以用铝片将导线直接扎紧在钢索上，铝片卡间距不应大于50mm，灯头盒的固定和上面所讲的相同，导线进人线盒时，要在距接线盒不大于100mm处进行固定。

钢索配管、配线监理质量管理[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!【学员问题】钢索配管、配线监理质量管理？【解答】3.1工艺流程预制加工埋件预埋铁件弹线定位固定支架组装钢索保护地线安装钢索吊金属（塑料）管\钢索吊瓷柱（珠）\钢索吊护套线钢索配线线路检查、绝缘摇测3.2钢索配线的规定及要求：3.2.1钢索上绝缘导线至地面的距离，在室内时为2.5m.3.2.2室内的钢索布线用绝缘导线明敷时，应采用瓷（塑料）夹或鼓形绝缘子、针式绝缘子固定；用护套线、金属管或硬质塑料管布线时，可直接固定在钢索上。

3.2.3钢索布线所采用的铁线和钢绞线的截面，应根据跨距、荷重和机械强度选择，最小截面不宜小于10m㎡.钢索的固定件应刷防锈漆或采用镀锌件。

钢索的两端应拉紧，当跨距较大时应在中间增加支持点，中间支持点的间距不应大于12m.3.2.6钢索上吊装瓷瓶时，应符合下列要求：3.2.6.1支持点间距不应大于1.5m，屋内的线间距离不应小于50mm，屋外的线间距离不应小于100mm.3.2.6.2扁钢吊架的终端应加拉线，其直径应不小于3mm.3.3预制加工工件：3.3.1加工预埋软件：其尺寸不应小于120乘以60乘以6mm；焊在铁件上的锚固钢筋其直径不应小于8mm，其尾部要弯成燕尾状。

3.3.2根据设计图的要求尺寸加工好预留孔洞的框架；加工好抱箍、支架、吊架、吊钩、耳环、固定卡子等镀锌铁件。

非镀锌铁件应先除锈再刷是防锈漆。

3.3.3钢管或电线管进行调直、切断、套丝、煨弯，为管路连接做好准备。

3.7组装钢索：3.7.1将预先抻好的钢索一端穿入耳环，并折回穿入心形环，再用两只钢索卡固定二道。

为了防止钢索尾端松散，可用铁丝将其绑紧。

3.7.2将花篮螺栓两端的螺杆均旋进螺母，使其保持最大距离，以备继续调整钢索的松紧度。

3.7.3将绑在钢索尾端的铁丝拆去，将钢索穿过花篮螺栓和耳环，折回后嵌进心形环，再用两只钢索卡固定两道。

钢索配管、配线质量管理依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于室内照明钢索配管、配线工程。

2、施工准备材料要求：镀锌圆钢吊钩：圆钢的直径不应小于8mm。

择相应型号的加强型绝缘钢壳螺旋接线钮。

—8、有关内容。

色等损坏现象。

主要机具：案子。

作业条件：3、操作工艺工艺流程预制加工埋件——预埋铁件——弹线定位——固定支架——组装钢索——保护地线安装——钢索吊金属（塑料）管\钢索吊瓷柱（珠）\钢索吊护套线——钢索配线——线路检查、绝缘摇测钢索配线的规定及要求：5m。

1。

支持点间最大间距离表要求：预制加工工件：×60×6mm；焊在铁件上的锚固钢筋其直径不应小于8mm，其尾部要弯成燕尾状。

煨弯，为管路连接做好准备。

预埋软件及预留孔洞：应根据设计图标注的尺寸位置，在土建结构施工时将预埋件固定好；并配合土建准确地将孔洞留好。

弹线定位：根据设计图确定出固定点的位置，弹出粉线，均匀分出档距，并用色漆做出明显标记。

固定支架：将已经加工好的抱箍支架固定在结构上，将心形环穿套在耳和花篮螺栓上用于吊装钢索。

固定好的支架可做为线路的始端。

中间点和终端。

组装钢索：紧度符合要求。

安装保护地线钢索就位后，在钢索的一端必须装有明显的保护地线，每个花篮螺栓处均应做好跨接地线。

钢索吊装金属管扣。

吊卡的间距应符合施工及验收规范要求。

每个灯头盒均应用2个吊卡固定在钢索上。

钢索吊装塑料管。

钢索吊瓷柱（珠），一般应使用不小于30mm×30mm×3mm的角钢或使用不小于40mm×4mm的扁钢。

支持点及线间允许距离表m处应加卡子固定，盒内导线应留有适当余量。

钢索吊装金属管（塑料管）。

4、质量标准主控项目钢索的终端拉环埋件应牢固可靠，钢索与终端拉环套接处应采用心形环，固定钢索的线卡不应少于2个，钢索端头应用镀锌铁线绑扎紧密，且应接地(PE)或接零(PEN)可靠。
