MOS场效应管原理

mos场效应管工作原理
场效应管(又称为MOSFET, Metal-Oxide-Semiconductor Field-Effect Transistor)是一种三极管，它是由金属-氧化物-半导体结
构组成的。

MOS场效应管的工作原理基于其门电压对导电状态的控制。

它主要由四个部分组成：栅极(gate)、漏极(drain)、源极(source)和绝缘层(insulating layer)。

栅极和源极之间绝缘层两侧有一个
半导体通道。

当没有电压应用在栅极时，绝缘层将阻止电流在通道中的流动，MOSFET处于关断状态，导电性排斥。

但是，当正电压应用
在栅极上时，它会形成一个电场，这个电场会吸引并导致半导体通道中的载流子(电子或空穴)向栅极周围移动。

这将导致通
道处于导通状态，由源极到漏极流动的电流增加。

根据栅极与源极之间的电压，MOSFET可以操作在三个不同
的工作区域：截止区、线性区和饱和区。

- 截止区：当栅极电压低于门阈电压时，MOSFET处于截止状态，没有电流流过整个器件。

- 线性区：当栅极电压高于门阈电压时，MOSFET处于线性区，电流的大小与栅极电压的差值成正比。

- 饱和区：当栅极电压进一步增加，使得MOSFET工作在饱和区，此时电流基本保持不变。

通过调整栅极电压，可以控制MOSFET的导通和截止，从而
实现对电流的控制和放大功能。

因此，MOSFET被广泛应用于电子设备，如放大器、开关和逻辑电路等。

场效应管⼯作原理场效应管⼯作原理MOS场效应管电源开关电路。

这是该装置的核⼼，在介绍该部分⼯作原理之前，先简单解释⼀下MOS 场效应管的⼯作原理。

MOS 场效应管也被称为MOS FET，既Metal Oxide Semiconductor Field EffectTransistor（⾦属氧化物半导体场效应管）的缩写。

它⼀般有耗尽型和增强型两种。

本⽂使⽤的为增强型MOS场效应管，其内部结构见图5。

它可分为NPN型PNP型。

NPN型通常称为N沟道型，PNP型也叫P沟道型。

由图可看出，对于N沟道的场效应管其源极和漏极接在N型半导体上，同样对于P沟道的场效应管其源极和漏极则接在P型半导体上。

我们知道⼀般三极管是由输⼊的电流控制输出的电流。

但对于场效应管，其输出电流是由输⼊的电压（或称电场）控制，可以认为输⼊电流极⼩或没有输⼊电流，这使得该器件有很⾼的输⼊阻抗，同时这也是我们称之为场效应管的原因。

为解释MOS场效应管的⼯作原理，我们先了解⼀下仅含有⼀个P—N结的⼆极管的⼯作过程。

如图6所⽰，我们知道在⼆极管加上正向电压（P端接正极，N端接负极）时，⼆极管导通，其PN结有电流通过。

这是因为在P型半导体端为正电压时，N型半导体内的负电⼦被吸引⽽涌向加有正电压的P型半导体端，⽽P型半导体端内的正电⼦则朝N型半导体端运动，从⽽形成导通电流。

同理，当⼆极管加上反向电压（P端接负极，N端接正极）时，这时在P型半导体端为负电压，正电⼦被聚集在P型半导体端，负电⼦则聚集在N型半导体端，电⼦不移动，其PN结没有电流通过，⼆极管截⽌。

对于场效应管（见图7），在栅极没有电压时，由前⾯分析可知，在源极与漏极之间不会有电流流过，此时场效应管处与截⽌状态（图7a）。

当有⼀个正电压加在N沟道的MOS 场效应管栅极上时，由于电场的作⽤，此时N型半导体的源极和漏极的负电⼦被吸引出来⽽涌向栅极，但由于氧化膜的阻挡，使得电⼦聚集在两个N沟道之间的P型半导体中（见图7b），从⽽形成电流，使源极和漏极之间导通。

MOS场效应管简介及原理（英文）【简介】MOS场效应晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor）是一种常用于电子电路的晶体管。

它是一种小型、高度集成的设备，能够控制通过它的电流流动。

MOSFET被广泛应用于数字和模拟电子学、通信系统和电力电子等领域。

【原理】MOSFET的基本工作原理是通过在栅极电极施加电压来控制通过源极和漏极的电导。

通过栅极施加的电压决定了通过MOSFET的电流量。

MOSFET有两种类型：N型（负型）和P型（正型）。

N 型MOSFET的基板材料为n型半导体材料（含电子），而P 型MOSFET的基板材料为p型半导体材料（含空穴）。

这些材料的选择取决于应用，因为它们具有不同的电气特性。

MOSFET在电子电路中广泛应用，因为它们具有小型化、高速度和低功耗等优点。

它们还可以使用现代半导体制造技术轻松制造，使其成本效益高，并且广泛可用。

【英文】MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) is a type of transistor commonly used in electronic circuits. It is a small, highly integrated device that can control the flow of electrical current through it. MOSFETs are used in awide range of applications, including digital and analog electronics, communication systems, and power electronics.The basic principle of operation of a MOSFET is that it controls the flow of electrical current through the gate electrode, which is insulated from the source and drain by a thin oxide layer. When a voltage is applied to the gate electrode, a current flows through the channel between the source and drain, causing the MOSFET to conduct electricity. The voltage applied to the gate electrode determines the amount of current that flows through the MOSFET.There are two main types of MOSFETs: N-type (for negative) and P-type (for positive). N-type MOSFETs have an n-type semiconductor material (containing electrons) as the substrate, while P-type MOSFETs have a p-type semiconductor material (containing holes) as the substrate. These types of materials are chosen based on the application, as they have different electrical properties.MOSFETs are widely used in electronic circuits because of their small size, high speed, and low power consumption. They are also easy to fabricate using modern semiconductor manufacturing techniques, making them cost-effective and widely available.。

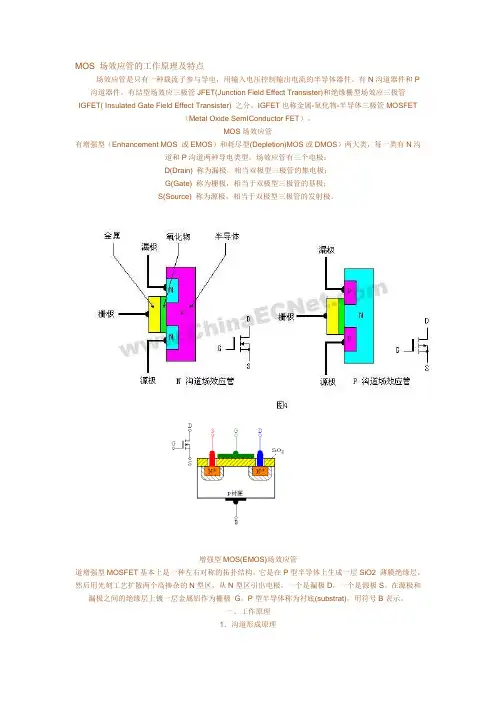

MOS 场效应管的工作原理及特点场效应管是只有一种载流子参与导电，用输入电压控制输出电流的半导体器件。

有N沟道器件和P 沟道器件。

有结型场效应三极管JFET(Junction Field Effect Transister)和绝缘栅型场效应三极管IGFET( Insulated Gate Field Effect Transister) 之分。

IGFET也称金属-氧化物-半导体三极管MOSFET（Metal Oxide SemIConductor FET）。

MOS场效应管有增强型（Enhancement MOS 或EMOS）和耗尽型(Depletion)MOS或DMOS）两大类，每一类有N沟道和P沟道两种导电类型。

场效应管有三个电极：D(Drain) 称为漏极，相当双极型三极管的集电极；G(Gate) 称为栅极，相当于双极型三极管的基极；S(Source) 称为源极，相当于双极型三极管的发射极。

增强型MOS(EMOS)场效应管道增强型MOSFET基本上是一种左右对称的拓扑结构，它是在P型半导体上生成一层SiO2 薄膜绝缘层，然后用光刻工艺扩散两个高掺杂的N型区，从N型区引出电极，一个是漏极D，一个是源极S。

在源极和漏极之间的绝缘层上镀一层金属铝作为栅极G。

P型半导体称为衬底(substrat)，用符号B表示。

一、工作原理1．沟道形成原理当Vgs=0 V时，漏源之间相当两个背靠背的二极管，在D、S之间加上电压，不会在D、S间形成电流。

当栅极加有电压时，若0＜Vgs＜Vgs(th)时（VGS(th) 称为开启电压），通过栅极和衬底间的电容作用，将靠近栅极下方的P型半导体中的空穴向下方排斥，出现了一薄层负离子的耗尽层。

耗尽层中的少子将向表层运动，但数量有限，不足以形成沟道，所以仍然不足以形成漏极电流ID。

进一步增加Vgs，当Vgs＞Vgs(th)时，由于此时的栅极电压已经比较强，在靠近栅极下方的P型半导体表层中聚集较多的电子，可以形成沟道，将漏极和源极沟通。
