PD反向生成物理数据模型步骤[oracle]

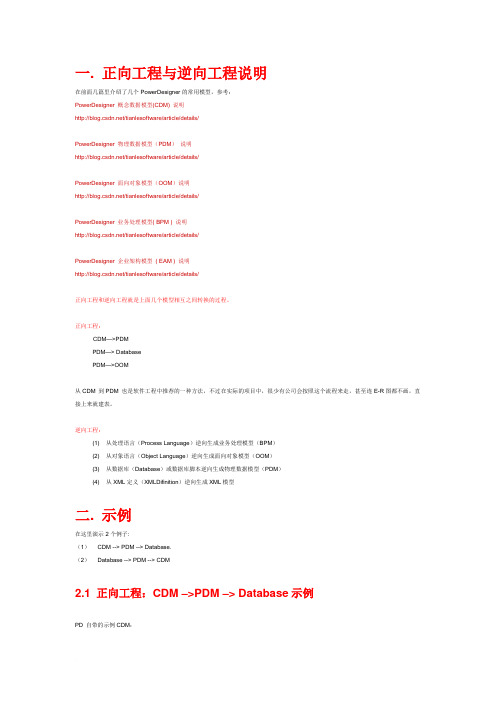

一. 正向工程与逆向工程说明在前面几篇里介绍了几个PowerDesigner的常用模型，参考：PowerDesigner 概念数据模型(CDM) 说明/tianlesoftware/article/details/PowerDesigner 物理数据模型（PDM）说明/tianlesoftware/article/details/PowerDesigner 面向对象模型（OOM）说明/tianlesoftware/article/details/PowerDesigner 业务处理模型( BPM ) 说明/tianlesoftware/article/details/PowerDesigner 企业架构模型( EAM ) 说明/tianlesoftware/article/details/正向工程和逆向工程就是上面几个模型相互之间转换的过程。

正向工程：CDM—>PDMPDM—> DatabasePDM—>OOM从CDM 到PDM 也是软件工程中推荐的一种方法，不过在实际的项目中，很少有公司会按照这个流程来走，甚至连E-R图都不画，直接上来就建表。

逆向工程：(1) 从处理语言（Process Language）逆向生成业务处理模型（BPM）(2) 从对象语言（Object Language）逆向生成面向对象模型（OOM）(3) 从数据库（Database）或数据库脚本逆向生成物理数据模型（PDM）(4) 从XML定义（XMLDifinition）逆向生成XML模型二. 示例在这里演示2个例子:（1）CDM --> PDM --> Database.（2）Database --> PDM --> CDM2.1 正向工程：CDM –>PDM –> Database示例PD 自带的示例CDM：我们将这个CDM 转换称PDM: Tools --> Generate Physical Data Model.生成的PDM 图如下：再将我们的PDM 生成对应的SQL 脚本：Database –> Generate Database这里有两种选择，一种是生成脚本，即Script generation，还有一种是直接在数据库里生成，即directory generate，一般都是先生成SQL 脚本，然后在数据库执行脚本。

PD反向工程导出数据库结构by tsonghuaPowerdesigner反向工程（Reverse Engineer）可以连接数据库，然后导出其数据库结构（表、视图等），然后加以分析、设计等。

比如，这里可以通过2种方式来反向Oracle数据库结构1 脚本1.1.用toad连接，在Schema Browser下，选中需要导出的表，右键，选Create Script，生成脚本。

如下图：1.2 打开PD，新建一个Physical Data Model然后依次Database菜单\Revserse Engineer Database。

在Database Reverse Engineering界面选择unsing script file，然后浏览上一步从Toad生成的脚本，确定即可。

1.3 同样地，可以不新建model然后再反向；而直接在打开PD后，点file\Reverse Engineer\Database，此后设置同上。

2.ODBC 数据源2.1 Reverse Engineering的时候选ODBC2.2 connect to an ODBC data source2.3 依次add\用户DSN\添加\创建新数据源（选驱动程序）2.4 选好驱动程序后就是设置oracle用户、密码2.5 确定之后，就是选择需要导出的表、视图等。

设置好后就自动导出。

2.6 可能第二种方式某些中文会产生乱码，用脚本的话，可以避免3. 效果4. 将导出的数据库结构生成word文档。

将生成的pdm文件，借助第三方软件PDMReader数据字典阅读器，实现导出word的功能。

导出效果12/31/2009 10:49:05 AM。

POWERDESIGNER 15 反向生成PDM开发环境 PowerDesigner 15 ,SQL Server2005（1）在开始逆向生成PDM图之前，需要为指定的数据库创建ODBC数据源。

以Windows xp操作系统为例，选择“开始”/“运行”命令，在“运行”对话框中输入odbcad32.exe，单击“确定”按钮，启动数据源管理器。

（2）在“ODBC数据源管理器”对话框中单击“添加”按钮。

（3）在弹出的“创建新数据源”对话框中选择“SQL Server”选项，单击“完成”按钮，如图1.33所示。

图1.33 “创建新数据源”对话框（4）选择系统DSN，单击“添加”，出现如图1.34所示，选择你想为其安装数据源的驱动程序为SQL Server，单击“完成”。

图1.34在弹出的“创建到SQL Server的新数据源”对话框中，选择“名称”文本框中输入新建数据源的名称，例如mydb_Odbc。

在“描述”文本框中可以输入该数据源的描述信息，因为数据源的名称经常使用单词的缩写形式，随着时间的流逝很容易忘记其含义，如果搭配相应的描述信息，会使该数据源的含义更明确。

在“服务器”下拉列表框中输入CONTROL-3F43F9E\SQLEXPRESS（注：此处为SQL Server 服务器的名称，如图1.36所示），单击“下一步”按钮，如图1.35所示。

（5）在弹出的对话框中，选中“使用用户输入登录ID和密码的SQL Server验证”单选按钮，然后选中“连接SQL Server以获得其他配置选项的默认设置”复选框，在“登录ID”文本框中输入访问数据库的用户名，例如sa，在“密码”文本框中输入访问数据库的密码，单击“下一步”按钮，如图1.37所示。

图1.35 “创建到SQL Server的新数据源”对话框（1）图1.36 SQL Server 2005 服务器连接图1.37 “创建到SQL Server的新数据源”对话框（2）（6）在弹出的对话框中的“更改默认的数据库”下拉列表框中，选择操作的数据库，例如本系统的mydb，单击“下一步”按钮，如图1.38所示，然后在弹出的对话框中单击“完成”按钮创建数据源，如图1.39所示。

使用PowerDesigner反向工程生成数据字典报告这里生成的数据字典的每个表的格式如下：1、打开PowerDesigner，选择菜单：File ---> Reverse Engineer ---> Database...1）在弹出的New Physical Data Model窗口中，在Model name处写好名字，在DBMS 选择好相应的数据库，然后点击确定。

2）在弹出的Database Reverse Engineer Options窗口中，选中Using a data source，然后点击Connect to a Data Source3）在弹出的Connect to a Data Source窗口，按如下操作，然后点击Connect4）在弹出的Configure Data Connections 窗口中，按如下操作，然后点击确定5）在弹出的创建新数据源窗口，做如下操作，然后点击下一步6）在弹出的窗口中选择相应的数据库驱动，然后点击下一步7）完成8）点击完成后，弹出Oracle驱动配置窗口其中TNS Service Name是在tnsnames.ora文件中配置的要连接的数据库的服务名字填好后可以点击T est Connection测试一下，最后点击ok9）点击确定10）点击确定后11）点击Connect后12）点击确定后在这一步，可以根据实际情况选择需要哪些表，视图等。

点击ok,就会把所选的表、视图等物理视图生成。

2、生成数据字典报表1）菜单Report ---> Report Wizard点击下一步2）选择生成的报表文档类型其他的默认，直接点击完成，完成后的视图如下：3）设置显示的属性4）我这里只显示名称、代码、数据类型、注释这个四个属性选好好点击ok5）最后菜单Report ---> Generate RTF生成数据字典报告。

RTF 格式文件打开后可以另存为doc格式。

1物理数据模型的概念和使用1.1定义物理数据模型〔Physical Data Model〕：简写为PDM，是用于定义详细定义物理结构和数据查询的数据库设计工具。

你可以在PDM中使用不同类型的图表，这取决于你所要设计的目标数据库的类型。

当今关于数据库方面比拟热门的话题莫过于数据仓库，数据集市，OLAP，数据挖掘等内容了。

而PowerDesigner对这几方面的设计都有很好的支持，分别支持了操作型数据库，数据仓库或数据集市，OLAP等类型数据库系统。

PDM DBMS ：PowerDesigner能够用于创立多种不同类型的DBMS，对于每种类型的DBMS，都包含一个标准定义文件用于在PowerDesigner和DBMS中确定关联而提供一套接口。

你可以修改装载在PowerDesigner中DBMS，对于每个你将要修改的初始DBMS，你都可以创立一个相应的新DBMS。

1.2新建PDM你可以通过三种方式新建PDM●直接创立新PDM，这个操作过程和前面CDM的创立过程非常的类似。

●使用模板创立新PDM●通过现有根底创立新PDM，现有元素包括：数据库的反向工程，引入一Erwin模型，从现有CDM或OOM自动生成，从V6版本的数据仓库分析模型迁移等。

在本教程中，主要是通过前面创立好的CDM生成PDM。

下面只简要讲解概述第一种PDM的创立过程：〔1〕选择New，即翻开创立模型选项窗口，如下列图：〔2〕选择左边模型列表中Physical Data Model，同时在DBMS下拉列表中选择相应类型DBMS〔当然你也可以在后面的过程中更改DBMS类型〕，〔3〕在diagram中选择Physical Diagram,其中列表中Multidimensional Diagram选项用于创立多维〔Multidimensional〕数据模型。

〔4〕单击〞确认〞，即完成PDM创立过程。

〔5〕随后的物理数据模型的编辑操作和前面CDM的操作很类似，只不过将对实体Entity的操作更改为了对表的操作，至于其中的一些细节，将在后面的教程中陆续提到。

PowerDesigner逆向工程导出Oracle物理数据模型
PDM[原创]
PowerDesigner 逆向工程导出 ORACLE 物理数据模型PDM
1 首先本地需要安装odbc驱动（一般本地安装过oracle数据库的都有）
2 启动PowerDesigner，选择"File"菜单中的Reverse Engineer->Database
3 Model name 是要导出的模型的名称，DBMS表示你连接的数据版本。

比如我们现在用的是oracle 9i。

点击确定。

4选择using a data source(也可以直接选择"Using script files"并选择你的SQL文件然后导成模型)，然后点击configure
5 配置odbc数据源
6 添加数据源
7 创建新数据源，选择本地安装的oracle驱动
8 配置数据源：
Data Source Name 是这个数据源名称随便起TNS Service Name 是我们配置的数据库连接串
User ID 是这个数据库下面的一个用户
9 点OK，刷新，就出现我们刚刚配置的数据源
10 选择“确定”，选中刚刚配置的数据源，输入user Id 跟password 点击“connect”
11 可以看到这个用户下的所有的表，选择具体的表或者全选，点OK开始导出模型
12 OK 大功告成。

PowerDesigner连接Oracle生成表结构用PowerDesigner反向工程来导处数据模型图是很方便的，以powerdesigner15 和oracle10g为例(其它版本不清楚)
1、打开或新建一个PhysicalDataModel文件(.pdm) ；
2、菜单项Database->Configure Connections
3、Database->Connet-> Machine data source 选择刚才建好的数据源tt ，在
Login里输入UserID 和Password ，点击Connect 。

没有任何提示就说明连接成功。

4、file->Reverse Engineer-> Database ->选择Using an ODBC data source项，下
拉框中是刚才配好的数据源，点击确定->一个连接输入框输入User Name 和Password 点击OK -> 报错:Unable to list the users....表或视图不存在... 出现这个问题的原因是因为第一步新建的pdm文件的DBMS 是Sybase AS Anywhere 9 。

解决办法，再新建一个pdm文件选择DBMS 为自己版本的数据库DBMS。

5、
6、确定
7、选择要生产的对象点击OK.。

使⽤PowerDesigner15反向⽣成PDM
使⽤PowerDesigner15 反向⽣成PDM
环境：
PowerDesigner15、Oracle10G
注：最好把模板使⽤的DBMS先改为oracle的相应版本。

第⼀步如下图新建⼀个PDM⽂档：
第⼆步，打开⽂档选择Database->Configure Connections
第三步点击下图所⽰图标，在新打开的窗⼝做如下操作
1、选择⽂件数据源（与机器⽆关），点击下⼀步；
2、选择Oracle驱动（例如：Oracle in OraDb10g_home1），点击下⼀步；
3、点击【浏览】并⾃定义命名此配置⽂件（名字随便取），点击下⼀步然后点击完成；
4、Service Name填⼊你需要连接的数据库名称（这⾥同pl/sql选择的数据库名称）；User Name及PassWord根据实际情况填写。

点击OK，并点击确定完成配置。

第四步选择Database->Update Model from Database
第五步，按下图所⽰选择刚刚配置的⽂件然后点击确定。

第六步在新打开的页⾯选择需要导出⽣成的表及项⽬，点击OK即可⽣成。

Powerdesigner逆向工程从现有数据库生成PDM在数据建模过程中，我们建立概念数据模型，通过正向工程生成物理数据模型，生成数据库建库脚本，最后将物理数据模型生成关系数据库，现在反过来，通过逆向工程将关系数据库，生成物理数据模型。

优点：在丢失数据模型或者数据库模型同现有的数据库不一致，可以通过该方法生成使用中数据库的模型缺点：还原回的模型中，可能会没有中文注释，没有表外键对应关系（字段还有，索引关系没了）前提:1、确认要生成模型的数据库是最新的，并且可以使用2、安装Powerdesigner软件步骤：一、建立ODBC数据源1、打开系统ODBC数据源，位置“控制面板--管理工具--数据源（ODBC）。

2、选择系统DSN，点击添加按钮，会弹出如下界面，选择与数据库相匹配的驱动程序。

3、点击完成，弹出数据源名称（自定），和选择你要连接的数据库，如下图所示4、选择确定后，该数据源建立成功，可以双击该数据源名称进行连接测试，如下图所示5、至此数据源建立完成，当然这些也可以不用在这里建立，在powerdesigner里也可以建立，建立方法为选择Database->configure connections,转到system dsn标签，点击Add按钮，选数据库类型DB2，点击完成。

显示如下：输入DataSource Name“PDMTest”；输入ServerName“Database”，配置完成。

如下所示：二、在Powerdesigner中逆向生成1、打开Powerdesigner工具，创建一个PDM文件，选择与之匹配的数据库类型“ibm db2 udb 8.x common server”。

创建方法为：右键点击左侧面板中的WorkSpace---->new------>physical data nodel，在DBMS中选择你要的数据类型，选择好后点击确定，则新建立了一个工作空间。
