机械可靠性设计课程设计一、课程目标知识目标：1. 让学生理解并掌握机械可靠性设计的基本概念、原理和方法；2. 使学生了解机械系统失效的类型及其影响因素，能够运用可靠性理论分析机械故障；3. 引导学生掌握可靠性数学模型，并能运用相关软件进行机械可靠性分析与设计。

技能目标：1. 培养学生运用可靠性理论解决实际工程问题的能力；2. 提高学生运用计算机软件进行机械可靠性分析与设计的能力；3. 培养学生团队协作、沟通表达的能力。

情感态度价值观目标：1. 培养学生热爱机械工程，关注机械可靠性设计领域的发展；2. 增强学生的工程意识，培养其严谨的科学态度和良好的职业道德；3. 引导学生认识到机械可靠性设计在工程领域的重要性和价值，提高其社会责任感。

本课程针对高年级本科或研究生阶段的学生，充分考虑学生的知识背景、认知能力和实践需求。

通过本课程的学习，使学生能够将理论知识与实际工程相结合，提高解决实际问题的能力，为今后从事机械设计与制造领域的工作打下坚实基础。

同时，注重培养学生的团队协作、沟通表达等综合素质，使其成为具有创新精神和实践能力的高素质工程技术人才。

二、教学内容本章节教学内容主要包括以下几部分：1. 机械可靠性设计基本概念：介绍可靠性、失效、故障等基本概念，分析可靠性指标及其计算方法。

2. 机械系统失效类型及影响因素：阐述机械系统失效的类型，探讨应力、应变、温度、湿度等影响因素。

3. 可靠性数学模型：讲解可靠性数学模型的基本原理，包括概率论、数理统计、随机过程等。

4. 可靠性分析与设计方法：介绍常见的可靠性分析方法，如故障树分析、事件树分析、蒙特卡洛模拟等，以及可靠性设计方法。

5. 计算机软件应用：教授常用可靠性分析与设计软件的操作方法，如MATLAB、ANSYS等。

6. 实践案例：分析典型机械可靠性设计案例，使学生了解实际工程中的应用。

教学内容依据以下教材章节组织：1. 《机械可靠性设计》第一章：基本概念与方法；2. 《机械可靠性设计》第二章：失效类型及影响因素；3. 《机械可靠性设计》第三章：可靠性数学模型；4. 《机械可靠性设计》第四章：可靠性分析与设计方法；5. 《机械可靠性设计》第五章：计算机软件应用；6. 《机械可靠性设计》附录：实践案例。

机械可靠性设计技术

机械可靠性设计技术

在可靠性技术迅速发展的今天，从指标试验评价发展到从指标论证、设计、原材料选择到工艺控制及售后服务的全过程的综合管理和评价，许多产品打出“零失效”的王牌。

产品的可靠性在很大程度上取决于设计的正确性。

机械可靠性设计是近期发展起来并得到推广应用的一门现代设计理论和方法，以提高产品可靠性为目的、以概率论与数理统计理论为基础，综合运用数学、物理、工程力学、机械工程学、人/机工程学、系统工程学、运筹学等多方面的知识来研究机械工程的最佳设计问题。

为了提高广大企业从业人员机械可靠性设计水平，中国电子标准协会应会员单位要求，决定组织召开“机械可靠性设计技术高级研修班”。

现将相关事宜通知如下：课程特点：本课程针对机械动力学系统的设计，涵盖了材料的选择、力学的计算、表面处理和热处理工艺的选择、失效的分析、振动噪声的消除与预防、动力学测试与分析等方面内容。

提纲：课程大纲以根据学员要求，上课时会有所调整，具体以报到时的讲义为准。

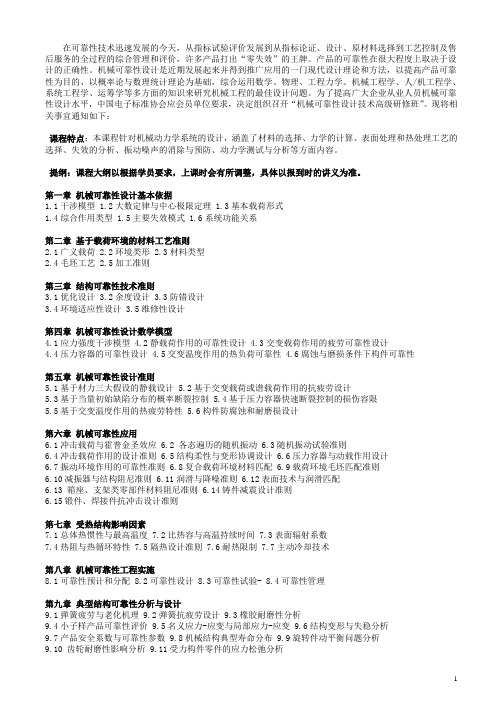

第一章机械可靠性设计基本依据1.1干涉模型 1.2大数定律与中心极限定理 1.3基本载荷形式1.4综合作用类型 1.5主要失效模式 1.6系统功能关系第二章基于载荷环境的材料工艺准则2.1广义载荷 2.2环境类形 2.3材料类型2.4毛坯工艺 2.5加工准则第三章结构可靠性技术准则3.1优化设计 3.2余度设计 3.3防错设计3.4环境适应性设计 3.5维修性设计第四章机械可靠性设计数学模型4.1应力强度干涉模型 4.2静载荷作用的可靠性设计 4.3交变载荷作用的疲劳可靠性设计4.4压力容器的可靠性设计 4.5交变温度作用的热负荷可靠性 4.6腐蚀与磨损条件下构件可靠性第五章机械可靠性设计准则5.1基于材力三大假设的静载设计 5.2基于交变载荷或谱载荷作用的抗疲劳设计5.3基于当量初始缺陷分布的概率断裂控制 5.4基于压力容器快速断裂控制的损伤容限5.5基于交变温度作用的热疲劳特性 5.6构件防腐蚀和耐磨损设计第六章机械可靠性应用6.1冲击载荷与霍普金圣效应 6.2 各态遍历的随机振动 6.3随机振动试验准则6.4冲击载荷作用的设计准则 6.5结构柔性与变形协调设计 6.6压力容器与动载作用设计6.7振动环境作用的可靠性准则 6.8复合载荷环境材料匹配 6.9载荷环境毛坯匹配准则6.10减振器与结构阻尼准则 6.11润滑与降噪准则 6.12表面技术与润滑匹配6.13 箱座、支架类零部件材料阻尼准则 6.14铸件减震设计准则6.15锻件、焊接件抗冲击设计准则第七章受热结构影响因素7.1总体热惯性与最高温度 7.2比热容与高温持续时间 7.3表面辐射系数7.4热阻与热循环特性 7.5隔热设计准则 7.6耐热限制 7.7主动冷却技术第八章机械可靠性工程实施8.1可靠性预计和分配 8.2可靠性设计 8.3可靠性试验- 8.4可靠性管理第九章典型结构可靠性分析与设计9.1弹簧疲劳与老化机理 9.2弹簧抗疲劳设计 9.3橡胶耐磨性分析9.4小子样产品可靠性评价 9.5名义应力-应变与局部应力-应变 9.6结构变形与失稳分析9.7产品安全系数与可靠性参数 9.8机械结构典型寿命分布 9.9旋转件动平衡问题分析9.10 齿轮耐磨性影响分析 9.11受力构件零件的应力松弛分析师资介绍：申博士：机械可靠性技术专家，研究员，专业研究方向为机械装备可靠性与失效控制，长期从事机械可靠性与环境工程研究，曾任国防军工单位高级技术职务，在疲劳、断裂、残骸分析、失效物理和动力学测试技术方面有深厚的功底，提出了变形疲劳、气动激励载荷与振动环境精确预示方法、复杂部件可靠性设计技术、紧固件环境适应性设计、高速运动件动态参数测试技术等新技术，并有光弹、电测、扫描电镜分析和模态的丰富试验经验机械可靠性设计技术培训【时间地点】 2012年12月21-22日深圳【参加对象】从事动力学机构设计的机械工程师、系统工程师、测试工程师、可靠性工程师、技术经理、总工等【费用】 3200元/人（包括资料费、午餐及上下午茶点等）【课程热线】4OO-O33-4O33（森涛培训，提前报名可享受更多优惠）【内训服务】本课程可根据客户需求提供内训服务，欢迎来电咨询。

机械可靠性设计-suppt课件

机械可靠性设计-suppt课件

显然有： (t)d(F (t)) d(1 R (t))d R (t)
(1 F (t))d t R (t)d t R (t)d t
f(t)d(1R(t))d(R t)
dt
dt
(t) d(F(t)) f(t)
(1F(t))dt R(t)
R(t) e0t(t)dt
注意(t)与f(t)的区别！
机械可靠性设计基础
近年国家中长期发展规划及高新技术研究发展技术中将可靠性技术列入， 今后将得到不断地重视和加强。
机械可靠性设计概述
机械可靠性发展历程
二、常规设计与可靠性设计
机械可靠性设计概述
概述5
常规设计中，经验性的成分较多，如基于安全系数的设计。 常规设计可通过下式体现：
f(F,l,E,...)[]lim S
计算中，F、l、E、μ、lim等各物理量均视为确定性变量，安全系数则
可靠性管理：可靠性规划、评审、标准、指标及可靠性增长；
固有可靠性：由设计制造所决定的产品固有的可靠性；
使用可靠性：在特定的使用条件下产品体现出的可靠性；
五、可靠性工作的特点
机械可靠性设计概述
概述8
可靠性是涉及多种科学技术的新兴交叉学科，涉及数学、失效物理学、 设计方法与方法学、实验技术、人机工程、环境工程、维修技术、生产管 理、计算机技术等；
产品的寿命T大于t。
若有N个相同的产品同时投入试验，经历时间t后有n(t)件产品 失效，则产品的可靠度为：
R(t)Nn(t)1n(t) 失效概率为：F(t)1R(t)n(t)
N
N
N
❖ 失效概率密度(失效密度)
机械可靠性设计基础
基础3
若定义：
f (t) n(t) Nt

第四章 可靠性设计方法

第四章 可靠性设计方法
15
4.1.4 机械可靠性设计方法
4.1.5 软件可靠性
软件可靠性的定义是：软件按规定的条件， 规定的时间内运 软件可靠性的定义是：软件按规定的条件，在规定的时间内运 按规定的条件 行而不发生故障的能力 按规定的条件主要是指软件的运行（使用）环境， 按规定的条件主要是指软件的运行（使用）环境，它涉及软件运 主要是指软件的运行 行所需要的一切支持系统及有关的因素。如支持硬件、 行所需要的一切支持系统及有关的因素。如支持硬件、操作系统 及其他支持软件、输入数据的规定格式和范围、 及其他支持软件、输入数据的规定格式和范围、操作规程等 软件的寿命周期中，也有早期故障期和偶然故障期。早期 软件的寿命周期中，也有早期故障期和偶然故障期。 故障率也高于偶然故障期的故障率 表 软件开发周期各阶段错误的百分数 软件开发周 期各阶段 错误百分数 （%） ） 需求 分析 55 设 计 17 编码与 单元试验 13 综合与 试验 10 运行与 维护 5
4.1.3Leabharlann 通用的可靠性设计分析方法◆明确可靠性要求 定性要求: 用一种非量化的形式来设计、 定性要求 用一种非量化的形式来设计、分析以评估和保证产品 的可靠性 定量要求: 规定产品的可靠性指标和相应的验证方法。 定量要求 规定产品的可靠性指标和相应的验证方法。 即：选择和确定产品的故障定义和判据、可靠性指标以及验证时 选择和确定产品的故障定义和判据、 机和验证方法， 机和验证方法，以便在研制过程中用量化的方法来评价和控制产 品的可靠性水平 确定可靠性指标主要考虑下列因素： 确定可靠性指标主要考虑下列因素： 1）国内外同类产品的可靠性水平 ） 2）用户的要求或合同的规定 ） 3）本企业同类产品的可靠性水平 ） 4）进度和经费的考虑与权衡 ）
8
3

机械可靠性设计系统可靠性设计

机械可靠性设计系统可靠性设计
54
• 1 表决系统（工作储备系统）
55
1）2/3表决系统
56
57
58
例4-4
有一架装有3台发动机的飞机，它至少需要 2台发动机正常才能飞行，设飞机发动机的平 均无故障工作时间MTBF=2000h，试估计工作 时间为10h和100h的飞机可靠度。 解：n=3,k=2
RS (t) 3R 2 2R 3 3e 2t 2e 3t
73
1）冷储备系统 （1）两个单元（一个单元备用）的系统
74
75
（2）n个单元（n-1个单元备用）的系统
76
77
（3）多个单元工作的系统
Ri e t
RS(t )
e
Lt
1
Lt
(Lt )2 2!
(Lt )3 3!
(Lt )n n!
78
（4）考虑检测器和开关可靠性的系统
Rs(t ) e 1t
84
85
86
87
88
89
2 全概率公式法（分解法）
90
91
92
3 检出支路法（路径枚举法）
93
94
95
4.3 系统可靠性预计
1 可靠性预计的目的
可靠性预计是指产品的设计与研制阶段，根据产品的功能 结构、工作环境以及组成产品单元的相互关系和可靠性数据， 推测产品可能达到的可靠性指标。可靠性预计是一个由局部 到整体、由小到大、由下到上的过程，是一个综合的过程。
52
• Rs1=R1R2R3 Rs2=R4R5 Rs3=1-(1-Rs1)(1Rs2) Rs4=1-(1-R6)(1R7) Rs=Rs3Rs4R8
53
• 储备模型 当采用串联模型的设计不能满足设计指标要求时，
