腹腔镜及腹腔镜手术ppt课件

腹腔镜及腹腔镜手术ppt课件

14
康美高频电刀的操作程序：
1.先将主机所需的附件正确连接
2.打开电源开关，设备将开始自检，音频声过后， 四个红色
显示屏上都显示“0”，电刀处于待机状态。
3.将已插入主机极板连接口内的极板连线的另一端与所选定
的单或双回路负极板正确连接，然后把负极板牢固粘贴于病人身
体上，使之充分的接触，此时主机将自动识别
3
2.腹腔镜的组成系统：
【 冷光源、视配器、摄像头、气腹机、高频电刀 、光导纤维（光源线）与气腹管、显示器、二氧化 碳瓶及其连接管】
4
5
3.使用原理： 使用冷光源提供照明，将腹腔镜镜头插入腹腔内，
运用数字摄像技术使腹腔镜镜头拍摄到图像通过光导 纤维传导至后级信息处理系统，并且实时显示在专用 显示器上。然后医生通过显示器屏幕上所显示患者脏 器不同角度的图像，对病人的病情进行分析判断，并 且运用运用特殊的腹腔镜器械进行手术。
单回路负极
板或
双回路负极板模式，无需人工确认。
4.黄色为切割控制区(CUT),请先选择纯切与混切键（选中则指
示灯亮），然后调节切割功率至所需功率值（向上、下键调功率
）
15
5.蓝色为凝血控制区（COAG）请先选择标凝键或喷凝键（选中 则指示灯亮），然后调节凝血功率至所需值。
6.如果连接有双极电凝镊，则在边侧蓝色双极控制区（ BIPOLAR）,分微双极及宏双极（选中指示灯亮），调节至所需功 率值。
戳孔疝、腹壁血肿）
20
五.腹腔镜手术后注意事项：
• 术后6h内采用去枕平卧位，头偏向一侧，防止呕
吐物吸入气管（全麻手术）
• 因术后患者疼痛感较轻，不要忽略按摩病人的腰
部和腿部，半小时为病人翻身一次，以促进血液 循环防止褥疮发生
3d腹腔镜与高清腹腔镜

3d腹腔镜与高清腹腔镜


胡雅洁，张玉石.北京协和医院泌尿外科完成全国首例 3D腹腔镜手术 .协和医学杂志. 2013, 4(1)
3D腹腔镜原理
• 腹腔镜传输的画面由两个摄像头合成立体效果 • 模拟双眼视觉 • 重现传统手术下的视觉效果
开放手术与传统高清腹腔镜手术的完美结合
•能呈现传统手术的立体、层次感 •更精准、更安全
结论
• 3D组手术 时间明显低于2D组 • 两组出血量相当 • 学习曲线短（少于5例） • 费用明显低于机器人手术
Sinha, Rakesh, Sundaram, M., Raje, S., Rao, G., Sinha, M., Sinha, Rushindra, 2013. 3D laparoscopy: technique and initial experience in 451 cases. Gynecol Surg 10, 123–128.
视觉负作用的争议
• 视觉负作用为主观感觉，个体差异大 • 可经过训练适应 • Tanagho通过对33位有不同腹腔镜使用经验的个人，分 别在2D和3D系统下完成3项设定好的操作 • 评估操作效果及术者视觉负反应 • 调查参与者对两种系统的选择倾向
Tanagho, Y.S., 2012. 2D Versus 3D Visualization: Impact on Laparoscopic Proficiency Using the Fundamentals of Laparoscopic Surgery Skill Set. Journal of Laparoendoscopic & Advanced Surgical Techniques 22, 865 –870.
3D腹腔镜手术
是创新的元素， 不是微创学科的整个方向
腹腔镜ppt课件

腹腔镜ppt课件

不要给病人甜牛奶、豆奶粉等含糖饮料； ❖ （五）腹腔镜手术切口仅1厘米，因此一周后腹部敷料即可去掉，
并可淋浴，然后即可逐步恢复正常活动。在一周前还是要注意适 当、轻便活动，使身体早日复原。
编辑版ppt
12
并发症
腹腔镜手术的共有并发症系指在整个腹腔 镜手术谱中都可能遇见的一些并发症，这 些并发症并不局限于某一确定性的腹腔镜 手术中。根据其发生的原因，大致可分为 以下两类：
11
注意事项
腹腔镜手术要注意巩固手术效果，尽快恢复体力，为此要做到： ❖ （一）术后6小时内，采用去枕平卧位，头侧向一边，防止呕吐物
吸入气管； ❖ （二）因术后大多数患者无疼痛感，不要忽略按摩病人的腰部和
腿部，半小时为病人翻身一次，以促进血液循环，防止褥疮发生； ❖ （三）当日液体输完即可拔掉尿管，鼓励病人下床活动； ❖ （四）术后6小时即可让病人进少量流质饮食，如稀米汤、面汤等。
减轻了病人开刀的痛楚，同时使病人的恢复期缩短，是近
年来发展迅速的一个手术项目。可以说绝大部分的外科手 术都可以用腔镜来完成。
编辑版ppt
2
编辑版ppt
3
适用范围
❖ 近年来，具有创伤小、恢复快、痛苦轻、治 愈率高等优点的微创外科发展迅速，腹腔镜 作为微创外科的代表，在外科领域被广泛应 用，涉及许多病种和手术，受到患者欢迎， 而且随着科学技术的不断进步，手术器械改 进创新，腹腔镜的施展空间将会越来越大。
编辑版ppt
6
编辑版ppt
7
其他
❖ 腹股沟疝修补术，大隐静脉曲张交通支结扎 术。尤其是应用于腹股沟疝手术中，可以大 大降低手术的复发率，是用于小儿疝气、中 老年人疝气及身体孱弱的疝气患者。
❖ 宫腹腔镜微创技术几乎可以治疗所有的妇科 疾病，如宫外孕，卵巢良性肿瘤、盆腔子宫 内膜异位症、子宫脱垂、多囊卵巢、子宫肌 瘤保留子宫的瘤体剔除术、子宫切除术、不 孕的诊断与治疗等。微创手术让女性免受开 腹之苦、病痛之累，重获健康指日可待
3D腹腔镜技术的发展状况主要优势及临床应用ppt(23张)

3D腹腔镜技术的发展状况主要优势及临床应用ppt(23张)

结肠手术
无论左半结肠或右半结肠手术，越来越强调从 Toldts间隙、Gerota间隙、胰前间隙、胰十二 指肠前间隙的辨认和解剖，达到最精确的解剖 学分离。 2D腹腔镜下要分辨间隙难度虽然较开放手术 有所降低，但还是需要术者具备有牢固的解剖 学知识和丰富的手术经验，才能在手术中准确 行走在间隙之间。 而3D腹腔镜下，各个间隙的筋膜组织和不同 脂肪结构差别显现明显，极容易辨认，发生间 隙层次判断错误的概率降低，手术进程也会顺
6
第一代 3D 腹腔镜缺点
➢ (1)视角变化时视差不明显; ➢ (2)放大倍数随距离变化而改变; ➢ (3)有效立体范围小; ➢ (4)图像暗分辨率低; ➢ (5)术者易出现眩晕、视疲劳、恶心等。
7
第二代 3D 腹腔镜
8
9
2.主要优势
第一代 3D 腹腔镜系统由于技术不成熟、图像质 量差，与标准腹腔镜相比并没有太多优势。McDougall (杜格尔)等招募了 22 名经验丰富的泌尿 外科和妇科医师，通过在 3D 和 2D 腹腔镜下给活 体猪行肾脏切除术和膀胱颈悬吊术，以评估两种腔 镜系统的效果。
11
第二代பைடு நூலகம்D腹腔镜优势
3、在腹腔镜下完成一些精细定向操作，如腹腔镜 下的手工缝合操作、精细吻合操作以及消化道重建 时，立体视野的优势更为明显，对缝合时持针器械 的换手操作、持针器打结时的三维立体判断都有非 常重要的帮助； 4、3D腹腔镜由于更接近立体真实的视觉，因此， 在手术中操作更便利，发生操作错误更少，即使是 无腹腔镜经验者亦感觉到更易掌握，学习曲线可能 更短，更易为无腹腔镜手术经验者接受。
生理条件下，立体视觉的实现源于双目 视差。首先，双眼均向感兴趣的物体聚焦； 其次，大脑将左、右眼图像相似部分进行匹 配并产生视差信息；最后，基于视差信息， 左、右眼图像融合为一张 3D 图像。
腹腔镜知识ppt课件

腹腔镜知识ppt课件

腹腔镜手术设备器械 使用与注意事项
腹腔镜设备
摄像监视系统 CO2气腹机系统 操作器械系统

摄像监视系统
❖由摄像头、光电信号转换器和电视监视器组 成。
❖摄像头通过光电转换器将光学图像转换成电 信号，光电信号转换器则将电信号转换为彩 色视频信号输出给电视监视器还原为彩色图 像，或输出到录像机、视频打印机等。
摄像头注意事项
❖ 在手术过程中，不要扭曲摄像头连线；存放摄像头 时要把连线盘成圆圈(直径不小于15cm)，严禁折叠、 扭曲。
❖ 要注意保护镜面，防止坠落损伤和锐器划伤镜面。
❖ 摄像头不可以进行高温高压消毒，否则会造成摄像 头的损坏。
❖ 摄像头建议用环氧乙烷气体消毒，尽量不要用浸泡 法消毒。为了延长摄像头的使用寿命，建议用灭菌 的塑料套（160*20cm)包裹在摄像头外面，而不用 对摄像头进行消毒。
❖ 使用中尽量把腹腔镜和其他手术器械分开，防止互相 碰撞，损伤镜面。
❖ 严禁使用生理盐水清洗镜子，否则容易产生锈迹。 ❖ 当高温高压消毒完镜子后，一定要让镜子自然冷却，
禁止用冷水冷却。 ❖ 术毕拆卸镜头注意无菌操作。
摄像系统
❖ 摄像头与腹腔镜内窥镜连接，将腹腔镜镜端的图像以电 信号的方式输入摄像机。术中医师可以通过摄像头调节 图像的色彩、亮度、对比度，使色彩逼真，图像清晰， 便于手术操作。
❖ 冷光源必须放置在通风良好的地方，防止主机过热。 ❖ 纤维光缆严禁折叠，在保养过程中应钝角盘旋。
电子气腹机
直接与CO2钢瓶或管道连接，有微电脑连续不断的监测腹腔压 力。CO2在血液中的溶解度10倍低于氧气，是新陈代谢的正常产 物，并经腹膜吸收后很容易经肺泡排出。
压力预设值：一般成人为12-14mmHg，儿童为 7-9mmHg，孕妇不超过12mmHg.最高不可超 过15mmHg!
3d腹腔镜-原理

3d腹腔镜-原理

3d腹腔镜原理

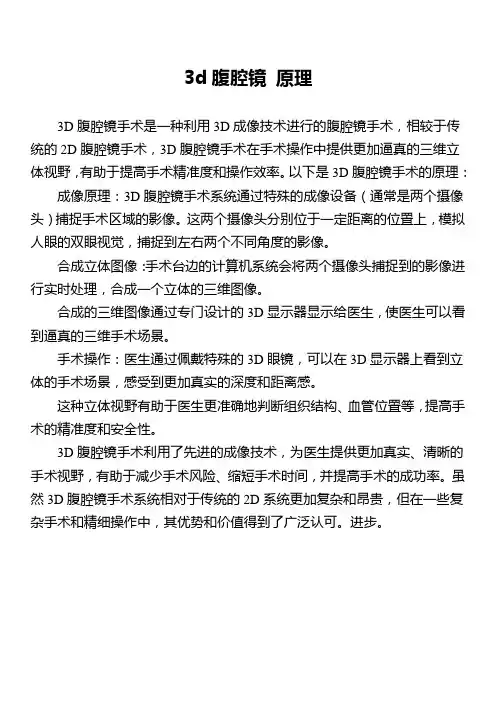

3D腹腔镜手术是一种利用3D成像技术进行的腹腔镜手术，相较于传统的2D腹腔镜手术，3D腹腔镜手术在手术操作中提供更加逼真的三维立体视野，有助于提高手术精准度和操作效率。

以下是3D腹腔镜手术的原理：成像原理：3D腹腔镜手术系统通过特殊的成像设备（通常是两个摄像头）捕捉手术区域的影像。

这两个摄像头分别位于一定距离的位置上，模拟人眼的双眼视觉，捕捉到左右两个不同角度的影像。

合成立体图像：手术台边的计算机系统会将两个摄像头捕捉到的影像进行实时处理，合成一个立体的三维图像。

合成的三维图像通过专门设计的3D显示器显示给医生，使医生可以看到逼真的三维手术场景。

手术操作：医生通过佩戴特殊的3D眼镜，可以在3D显示器上看到立体的手术场景，感受到更加真实的深度和距离感。

这种立体视野有助于医生更准确地判断组织结构、血管位置等，提高手术的精准度和安全性。

3D腹腔镜手术利用了先进的成像技术，为医生提供更加真实、清晰的手术视野，有助于减少手术风险、缩短手术时间，并提高手术的成功率。

虽然3D腹腔镜手术系统相对于传统的2D系统更加复杂和昂贵，但在一些复杂手术和精细操作中，其优势和价值得到了广泛认可。

进步。

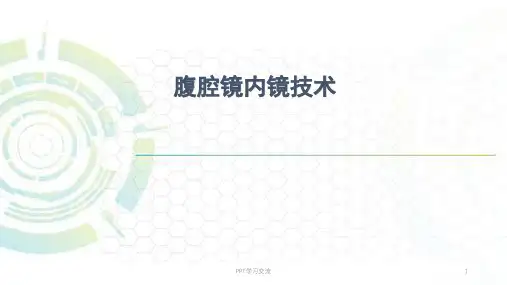

腹腔镜内镜技术ppt课件

腹腔镜内镜技术ppt课件


• 伴严重黄疸和胆管炎
• 严重的出血倾向
• 广泛的腹腔内粘连
PPT学习南交京流 医科大学第一附属医院微创外科
44
腹腔镜胆总管探查取石术
• 技术要点
• 胆总管切开前可先行造影以明确诊断 • 胆管切开前应先夹闭胆囊管以防再次继发胆管结石
胆囊管可留作牵引 • 短暂电灼胆管预切处避免出血 • 不同的胆道镜应配用合适的穿刺鞘 • 穿刺鞘可插至胆管切口处以配合胆道镜进镜 • 取石一般应伸过结石并紧贴结石张动
Georg Kelling
Francois Dubois
PPT学习交流
5
Perissat with Berci
Kurt Semm
PPT学习交流
6
治疗性腹腔镜时期
• 腹腔粘连松解术 1933 Fevers
• 妇科手术
得到广泛开展
• 肝活检术
70年代后期 腹腔镜直视下完成
• 阑尾切除术
1980 Semm 妇科手术的基础上完成
PPT学习交流
13
腹腔镜胆囊切除术
PPT学习交流
14
腹腔镜胆囊切除术的适应症
• 适应证发展的三阶段
• 严格掌握适应证 • 扩大手术适应证 • 技术成熟，扩大手术范围
• 适应证
• 各种类型的有症状胆囊结石 • 胆囊良性息肉样病变 • 非结石性胆囊炎反复发作 • 无症状胆囊结石中需行手术治疗者
PPT学习交流
PPT学习交流
3
诊断性腹腔镜时期
▪ 德国医生 Kelling 1901 ▪ 瑞典医生 Jacobaeus ▪ 俄罗斯医生 Ott • 德国医生 Goetze
• 匈牙利医生 Veress
• 瑞士医生 Zollkoffer
《腹腔镜手术》PPT课件

《腹腔镜手术》PPT课件


.
6
（二）未来：
借助计算机技术、光电技术等，腹腔镜外科将在 广度和深度发生革命性的变化。如机器人手术和通过卫 星的传输、联网，远距离的手术操作也可实现。
（三）基本设备： ●影像系统：内镜—摄像机—监视器（电视）。 ●气腹系统：自动气腹机及气腹针。 ●电切割系统：电刀、超声刀等。 ●冲吸系统：即吸引系统。 ●外配器材：套管针、电钩、电棒、抓钳、分离钳、剪
刀、施夹器、钉合器、针持、打结器、牵引器、标本袋 等。
●辅助设备：胆道镜、取石篮、内镜碎石机等。
.

7
（四）手术简介：
●建立气腹。 ●放置套管。 ●探查、调整体位。 ●手术操作：分离、切割、止血（如用超声
刀时则切割、止血同步进行，且可切割0、 5厘米的血管）、缝合打结、吻合、冲洗吸 引、取出标本、拨出套等、粘贴伤口。
.
8
（五）手术种类：
近年来，由于超声刀、切割吻合 器等器械的广泛应用，使原来只能做简单 手术的腹腔镜技术迅速扩展了手术种类。 就全世界而言，用腹腔镜手术来替代传统 的开腹手术是不可改变的潮流，腹腔镜技 术开展得最好的地区，65%的外科手术和 95%的妇产科手术是用腹腔镜来完成。
.
9
二、腹腔镜的特点：
.
16
器械护士的配合：
• 准备手术需要的物品及器械，提前 上台检查完整性，各种管路连线是 否通畅，仔细观察手术步骤，跟上 医生思维，做好准备，尽量减少多 余步骤，严格执行清点制度。
.
17
.
18
.
19
.
20
腹腔镜手术常用器械
.
21
腹腔镜手术常用器械
.
22
.
23
.
24
腹腔镜3D技术ppt课件

腹腔镜3D技术ppt课件


(腹腔镜肝局部切除 / 中山大学孙逸仙纪念医院)
• Page 11 ②有关腹腔鏡下
12
Page 12
Focus Free（免调焦） 可提供较广的观测深度，能充分利用3D下获得的纵深信息。
双眼CCD前置
可实现更有层次的立体感，可观察组织的层次膜识别，防止剥离过程 中的出血。
一体化构造
拥有与2D腹腔镜同样的操作性，操作更便捷、更舒适。
Page 3
3D系统功能
兼容性 支持丰富的3D 传输·输出格式 2D/3D切换 NBI观察
优势
HD画质
通过3D系统，不仅仅能够实现立体感，而且是HD画质。3D图像可提供 更多的信息和判断依据，能让手术开展的更加顺利。
4方向100°弯曲
要进行左右、上下观察的时候，斜视腹腔镜需要旋转整个镜子，就会 导致图像也跟着旋转，若通过先端弯曲功能，无需旋转器械便可轻松 实现稳定的3D图像。硬性镜无法观察的部位4方向100°弯曲可以观察。 并且可以避免钳子和镜子的相互干扰，

①将镜子压下，与对象物保持一定的距离

②调节角度，正面观察对象
Page 8
确保视野方法
• 四方向镜子可越过障碍物，观察目标部位， • 并在所有的手术场面可实现正面观察 • ⇒LTF拥有30度和0度的硬性镜的优势
• 而且由于30度硬镜角度不足，不可观察的部位 • LTF可以观察，实现安全高效的手术
3D系统主要特征
优势
能够与之前的2D腹腔镜兼容，3D系统页可作为2D系统来使用。促使医 院资产有效地被运用，提高运营效率。 可指定输出格式，向监视器、记录仪等设备传送最合适的输出格式 3G（Dual Stream),Line by Line ， Side by Side)。 可利用遥控开关，在手术中轻易实现2D/3D切换。 也可选择适合当前情况的图像。 在3D的情况下，也可使用OLY独有的NBI技术进行观察。

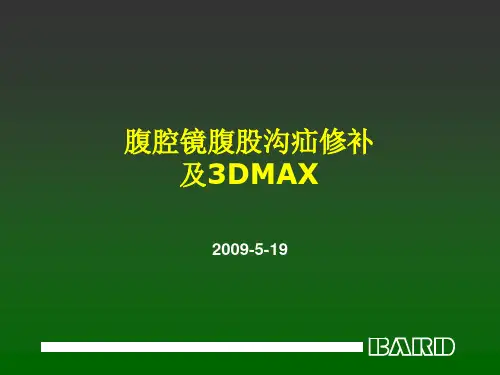

腔镜腹股沟疝修补及3DMAX简介PPT课件

腔镜腹股沟疝修补及3DMAX简介PPT课件


腹腔镜腹股沟疝修补方法
• 腹腔镜修补主要有两种方法：
经腹膜腹膜前修补法(TAPP)
• 经过腹腔进入 • 腹膜在镜头上方，须作切口到达疝囊
全腹膜外修补法 (TEP) • 在腹腔上方进入 • 腹膜在镜头下方无需切开腹膜
• 两种方法均是把补片放置在腹膜前间隙
腹腔镜腹股沟疝修补方法--TAPP
经腹腔腹膜前修补法TAPP
中号：10mm 大号：11mm
裹绕中号 3DMax
裹绕大号 3DMax
3DMax—使用方法
放置补片： • 将补片上的各标志点对准腹股沟区解剖标志 • 内侧边缘超过Cooper’s 韧带到耻骨结节 • 尖端外侧缘埋于腹膜前脂肪 • 补片上缘充分向前伸展，覆盖直疝区 • 其精确设计与腹股沟区拟合，无需固定或减少固定
• 用Trocar套管建立3个通道：
1个观察通道：脐下约0.5cm放置一个10/11/12mm套管， 导入30° 腹腔镜
2个操作通道：在脐下穿刺孔平行的两侧腹直肌外缘各放置 一个5/10mm套管
腹腔镜腹股沟疝修补
• 建立气腹：帮助医生有足够空间观察操作
患者通常为头低脚高位15-30° CO2 维持压力10-15mmHg
腹腔镜手术基础知识
• 腹腔镜手术仅需在腹壁上作三个约1cm大小的穿刺孔， 即可完成原需剖腹的手术。具有创伤小，疼痛少，术 后恢复快等优点，因而得到迅速发展
• 腹腔镜手术目前主要应用于胃肠手术，妇产科手术。 自1982年，腹腔镜疝修补术也得到广泛开展，已成为 成熟的腹股沟疝修补手术方式之一
腹腔镜腹股沟疝修补
腹腔镜腹股沟疝修补
• 专业器械：如抓钳和分离钳 用以分离操作组织，处理疝囊
腹腔镜腹股沟疝修补
手术室：腹股沟腔镜修补设置

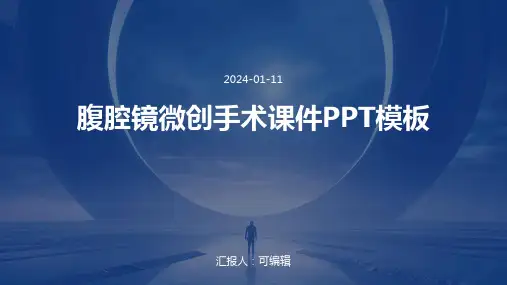

腹腔镜微创手术课件PPT模板图文

腹腔镜微创手术课件PPT模板图文

腹腔镜微创手术具有创伤小、恢复快等优点，能 够缩短患者住院时间，降低医疗成本。
减轻患者负担
腹腔镜微创手术能够有效减轻患者痛苦，降低术 后并发症发生率，减少患者的医疗费用支出。
3
促进医疗产业发展
随着腹腔镜微创手术的普及和应用，将进一步推 动相关医疗设备和器械的研发、生产和销售，促 进医疗产业的持续发展。
缝合伤口
目的
关闭腹壁切口。
方法
使用缝合线对伤口进行缝合。
注意事项
确保缝合严密，预防术后并发症的发生。
04
腹腔镜微创手术的术后护理
术后监测与观察
生命体征监测
疼痛评估
术后应密切监测患者的生命体征，包 括心率、血压、呼吸等，以及时发现 异常情况。
评估患者的疼痛程度，采取适当的疼 痛管理措施，如药物治疗和物理治疗 。
手术器械
根据手术类型准备相应的 手术器械，如分离钳、抓 钳、电凝钩等。
消毒与保养
确保手术器械和设备的无 菌状态，定期进行保养和 维护。
手术室环境与人员配置
环境消毒
确保手术室空气、物体表面及地 面等的清洁与消毒。
人员配置
合理安排手术医生、麻醉医生、护 士等人员，明确岗位职责，确保手 术顺利进行。
仪器监测
配备必要的生命体征监测仪器，确 保患者在手术过程中生命安全。
03
腹腔镜微创手术的操作流程
建立气腹
目的
为手术提供足够的操作空间。
方法
通过在腹壁上打孔，将二氧化碳气体注入腹腔。
注意事项
控制气腹压力，避免对腹腔脏器造成损伤。
置入腹腔镜
目的
通过电视屏幕观察腹腔内部情况 。
方法
将腹腔镜镜头插入腹腔，连接显 示器。
