起动系统电路

启动系统电路故障总结汇报系统电路故障总结汇报1. 引言：电路故障对系统的正常运行产生了严重影响，因此对电路故障进行总结和分析，以确定其根本原因并采取相应措施，对于提高系统的稳定性和可靠性具有重要意义。

本文将对近期出现的系统电路故障进行总结和分析，并提出相应的解决方案。

2. 故障描述：在系统运行过程中出现了多次电路故障，主要表现为设备突然断电、电路短路及电路过载等现象。

这些故障破坏了系统的正常运行，影响了工作效率和设备寿命。

3. 故障分析：对于这些系统电路故障，经过详细的分析，我们认为以下几个原因是主要导致故障的因素。

a. 设备老化：一些设备已经使用了较长时间，部分元器件已经老化，导致其工作不稳定，容易出现电路故障。

b. 电力波动：系统在使用过程中，由于电力供应的不稳定，如电压突然升高或降低，会导致电路元器件过载或短路。

c. 设备维护不当：长期没有对电路进行维护和检修，导致电路中的连接松脱、氧化等情况，增加了故障的发生概率。

4. 解决方案：针对以上分析所得，我们制定了一些解决方案以应对系统电路故障。

a. 更新老化设备：定期对设备进行检测和评估，发现老化设备及时更换，以避免老化设备引发的电路故障。

b. 电力供应稳定：引入稳压器等设备，以确保电力供应的稳定性，降低电路故障发生的概率。

c. 定期维护检修：制定定期维护计划，进行电路的检修和维护工作，包括清洁、拧紧连接件、更换元器件等，以确保电路运行的稳定性和可靠性。

5. 结果与总结：通过以上的解决方案的实施，我们对系统的电路故障进行了有效控制和解决，并取得了良好的效果。

近期系统的稳定性和可靠性得到了明显的提高，电路故障的发生频率明显减少。

6. 展望：尽管我们已经取得了一定的成果，但在今后的工作中还需要进一步加强对电路的维护和监控。

同时，我们还需要加强对电路故障原因的研究和分析，以提前预防潜在的故障发生。

7. 结束语：本次系统电路故障总结汇报对于我们深入理解电路故障的原因和解决方法具有重要意义。

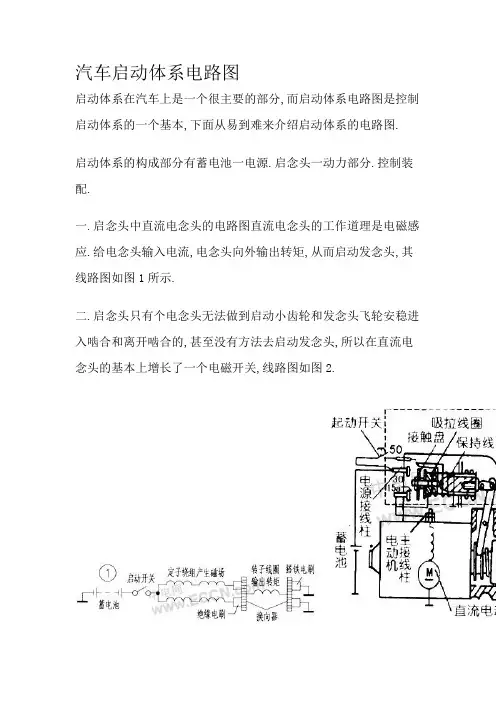

汽车启动体系电路图启动体系在汽车上是一个很主要的部分,而启动体系电路图是控制启动体系的一个基本,下面从易到难来介绍启动体系的电路图. 启动体系的构成部分有蓄电池一电源.启念头一动力部分.控制装配.一.启念头中直流电念头的电路图直流电念头的工作道理是电磁感应.给电念头输入电流,电念头向外输出转矩,从而启动发念头,其线路图如图1所示.二.启念头只有个电念头无法做到启动小齿轮和发念头飞轮安稳进入啮合和离开啮合的,甚至没有方法去启动发念头,所以在直流电念头的基本上增长了一个电磁开关,线路图如图2.启动开封闭合后,可移动铁芯在保持和吸拉两个线圈的配合感化下向左移动,带动拨叉使驱动小齿轮向右移动：同时,直流电念头的定子和转子线圈内流经的是小电流,输出转矩小,使驱动小齿轮和飞轮安稳啮合.当铁芯移动到最左侧时,铁芯左端的金属盘同时接触电源接线柱和电念头主接线柱,短路吸拉线圈,电流直接由电源接线柱流到电念头主接线柱,加强了启动时的焚烧能量和直流电念头的输出转矩,使发念头轻易启动.三.增长了启动继电器的电路图启动开关直接和电磁开干系接,流经的是大电流.当开关断开时,易产生火花,伤害开夭,所以增设了启动继电器,用小电流控制大电流,线路如图3所示.解释：附加电阻接线柱是启动时短路焚烧体系中的附加电阻,目标是为了加强启动时的焚烧能量.道理：小电流经由启动开关.启动继电器中的线圈控制经触电到启念头的大电流,从而呵护启动开关.四.增设了启动复合继电器的电路图为了防止驾驶员在启动停止后没有实时断开启动开关,经由过程呵护继电器主动断开线路,线路图如图4所示.工作道理：当发念头启动后,发电机中性点输出电压,使呵护继电器中的线圈流过电流,产生磁场,使K2断开,故启动继电器中的线圈形成断路,使K1断开,从而断开启念头中的电流.在启动开关没有断开的情形下,呵护启念头.以上是启念头中最经常应用的电路图,控制了此电路图,为现实的线路衔接和启动体系的故障诊断打下一个基本.。

一、通用型起动系统控制电路1、通用型电磁式起动系统控制电路，如下图所示 （通用型起动系统控制线路 ）当点火开关未扭到起动时，电动机开关未接通，起动齿轮与飞轮处于分离状态。

当打开点火开关，并扭转至起动档时，磁力线圈电路和电动机电路接通。

吸引线圈电路为： 蓄电池正极——保险丝——点火开关（起动档） ——电磁开关 50 接柱 ——吸引线圈 ——电动机开关的 C 接柱， ——磁场线圈（也叫励磁线圈） ——正电刷—— 电枢线圈 —— 负电刷 —— 搭铁 —— 蓄电池 负极。

保持线圈电路为： 蓄电池 正极——保险丝 ——点火开关（起动档）保持线圈 —— 搭铁—— 蓄电池负极。

吸引线圈和保持线圈通过电流后，由于电流方向相同，磁场相加，将引铁吸入。

引铁带动啮合器沿电枢 轴螺旋齿槽后移，使起动齿轮与飞轮啮合。

当起动齿轮与飞轮接近完全啮合时，引铁便前移至一定位置， 使触盘与触点接触，电动机开关开始接通；当两齿轮完全啮合时，引铁前移到达极限位置，电动机开关被 压紧，使开关可靠接触，电动机旋转，经啮合器带动发动机起动。

电动机电路为： 蓄电池正极 ——电动机开关 30 接柱——触盘——电动机开关 C 接柱 磁场线圈 —— 正电刷 —— 电枢线圈 —— 负电刷 —— 搭铁 —— 蓄电池负极。

当电动机开关 30 和 C 接通时，拉动线圈被短路，只靠保持线圈的磁力，足以能够保持引铁在吸入后的位置。

发动机起动后，放松点火开关（它便自动回转一个角度）电路被切断，啮合器在弹簧的作用下回位，使起动齿轮与飞轮齿轮分开。

电磁开关 50 接柱起动机 停止工作，2 、减速起动机的控制电路、带安全继电器的控制电路起动机外壳上装有由安全继电器控制的电磁开关，安全继电器的主要作用是：发动机发动后，即使起动钥匙开关仍处于起动位置（未能及时松手），起动机也会自动停止工作；发动机运转时，即使驾驶员错误地闭合起动钥匙开关，起动机也不会工作。

当蓄电池开关闭合即蓄电池已搭铁的情况下，闭合起动钥匙开关时，安全继电器线圈中有电流流过，其电路为：蓄电池正极——起动钥匙开关K——安全继电器“S接”柱——安全继电器触点K3 ——线圈（安全继电器线圈——电阻）——搭铁E ——蓄电池负极。

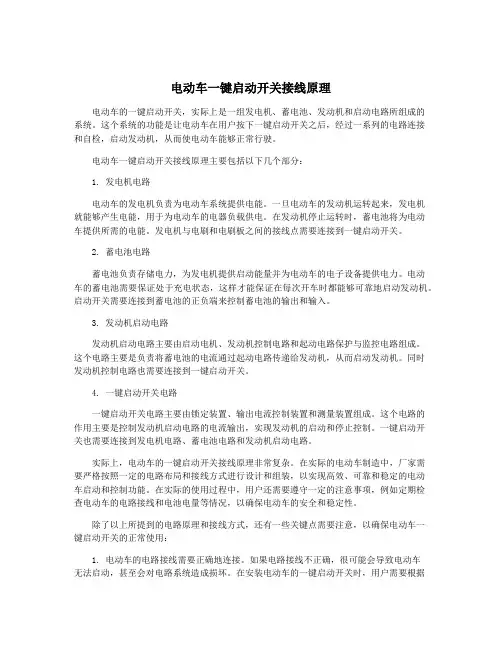

电动车一键启动开关接线原理电动车的一键启动开关，实际上是一组发电机、蓄电池、发动机和启动电路所组成的系统。

这个系统的功能是让电动车在用户按下一键启动开关之后，经过一系列的电路连接和自检，启动发动机，从而使电动车能够正常行驶。

电动车一键启动开关接线原理主要包括以下几个部分：1. 发电机电路电动车的发电机负责为电动车系统提供电能。

一旦电动车的发动机运转起来，发电机就能够产生电能，用于为电动车的电器负载供电。

在发动机停止运转时，蓄电池将为电动车提供所需的电能。

发电机与电刷和电刷板之间的接线点需要连接到一键启动开关。

2. 蓄电池电路蓄电池负责存储电力，为发电机提供启动能量并为电动车的电子设备提供电力。

电动车的蓄电池需要保证处于充电状态，这样才能保证在每次开车时都能够可靠地启动发动机。

启动开关需要连接到蓄电池的正负端来控制蓄电池的输出和输入。

3. 发动机启动电路发动机启动电路主要由启动电机、发动机控制电路和起动电路保护与监控电路组成。

这个电路主要是负责将蓄电池的电流通过起动电路传递给发动机，从而启动发动机。

同时发动机控制电路也需要连接到一键启动开关。

4. 一键启动开关电路一键启动开关电路主要由锁定装置、输出电流控制装置和测量装置组成。

这个电路的作用主要是控制发动机启动电路的电流输出，实现发动机的启动和停止控制。

一键启动开关也需要连接到发电机电路、蓄电池电路和发动机启动电路。

实际上，电动车的一键启动开关接线原理非常复杂。

在实际的电动车制造中，厂家需要严格按照一定的电路布局和接线方式进行设计和组装，以实现高效、可靠和稳定的电动车启动和控制功能。

在实际的使用过程中，用户还需要遵守一定的注意事项，例如定期检查电动车的电路接线和电池电量等情况，以确保电动车的安全和稳定性。

除了以上所提到的电路原理和接线方式，还有一些关键点需要注意，以确保电动车一键启动开关的正常使用：1. 电动车的电路接线需要正确地连接。

如果电路接线不正确，很可能会导致电动车无法启动，甚至会对电路系统造成损坏。

启动系统典型故障启动系统的典型机械故障诊断排除一、启动机空转1．故障现象与故障原因接通启动开关后，只有启动机快速旋转而发动机曲轴不转。

这种症状表明起动机电路畅通，故障在于启动机的传动装置和飞轮齿圈等处。

2．故障诊断方法(1)若在启动机空转的同时伴有齿轮的撞击声，则表明飞轮齿圈牙齿或启动机小齿轮牙齿磨损严重或已损坏，致使不能正确地啮合。

(2)启动机传动装置故障有：单向啮合器弹簧损坏；单向啮合器滚子磨损严重；单向啮合器套管的花键槽锈蚀，这些故障会阻碍小齿轮的正常移动，造成不能与飞轮齿圈准确啮合等。

(3)有的启动机传动装置采用一级行星齿轮减速装置，其结构紧凑，传动比大，效率高。

但使用中常会出现载荷过大而烧毁卡死。

有的采用摩擦片式离合器，若压紧弹簧损坏，花键锈蚀卡滞和摩擦离合器打滑，也会造成起动机空转。

汽车启动系主要由启动机和启动控制电路所组成，其故障有机械方面的，也有电器方面的。

常见的故障现象有启动机不转，启动机运转无力，启动机空转而发动机不能启动，发动机启动后启动机运转不停，驱动齿轮与飞轮齿圈不能啮合且有异响等，下面就此逐一分析一下。

—故障现象：打启动机时，有时能运转将发动机启动、有时不运转不能将发动机启动。

故障检修：故障现象是打启动机时，有时启动机转动能将发动机启动；有时则不转动。

在启动机不转动时，其电磁开关有吸动的“嗒、嗒”声。

检修时，首先检查蓄电池，确认其电量充足。

然后把启动机从发动机上拆下来，解体检查。

检查中发现它的四只电刷过度磨损，整流子表面有明显的烧痕。

由于电刷和整流子接触不良，造成了启动机时转时不转的故障。

用车床把整流子表面修复，再更换四只新的电刷，将启动机修复后装车试验。

此时打启动机，启动机正常驱动发动机，发动机也顺利着车。

故障完全排除。

二、启动机不转1.在启动机不能正常转动时，表现为动力下降。

检修时，首先检查蓄电池，确认其电量充足。

然后把启动机从发动机上拆下来，在拆卸过程中发现启动机的前滑动轴承已从发动机后瓢上的轴承孔中脱出。

东风雪铁龙C5各电控系统电路图解析（一）——发动机启动和充电系统电路◆文/湖北 宋波舰东风雪铁龙C5轿车(发动机型号为ES9A，发动机排量3.0L，发动机ECU 型号为ME7.4.7，六速自动变速器型号为AM6)发动机启动和充电系统的原理电路见图1，下面对该电路的工作原理进行解析。

一、发动机启动部分的电路解析1. C5轿车启动部分的特点C5轿车启动部分的特点：①启动机为永磁行星齿轮机构减速式启动机，即启动机的定子为永久磁体，磁极对数为3，启动机通过行星齿轮机构减速来增大启动转矩；②点火开关为小电流点火开关，该点火开关只传递点火和启动信号，不直接控制任何电器设备，点火开关的M位置为点火档，D位置为启动档；③在发动机启动过程中，必须先核对电子防盗密码和函数，如防盗密码核对成功，发动机才可以启动成功，如防盗密码核对不成功，启动时可以听到启动机的启动响声，但发动机不能启动(因为点火线圈、喷油器等不工作)，且组合仪表0004上有“电子防盗系统故障”的报警提示。

2. C5轿车启动过程的工作原理C5轿车发动机启动过程的工作原理见图2，对该框图的说明见表1。

图1 C5轿车发动机启动和充电系统的原理电路图(5)自动变速器ECU1630一方面通过CAN高速网线9000和9001将P或N挡信号传送到BSI，BSI将P、N等挡位信号通过CAN舒适网线9024和9025传送到组合仪表0004上显示出来告知驾驶员；另一方面通过导线6725A将P、N挡信号传送给PSF1。

(6)当PSF1获得点火开关的启动信号、BSI的启动控制信号、自动变速器ECU送来的P或N挡信号后，才控制内部继电器R8(为启动继电器)工作，于是R8继电器通过导线100控制启动机1010通电工作，同时发动机ECU控制燃油泵、喷油器、点火线圈等元件工作。

在启动机和发动机ECU的共同配合下，发动机启动运转。

二、充电系统的电路解析1.C5轿车充电系统的特点C 5轿车充电系统的特点有：①发电机(内部结构见图4)定子三相绕组为三角形连接，发电机的整流器有9个二极管。

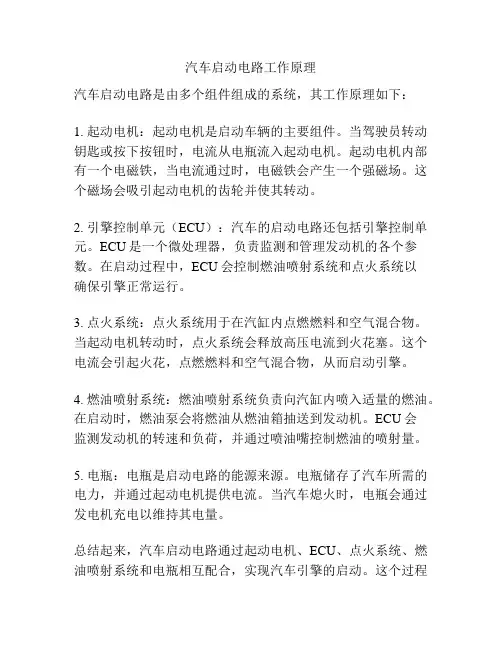

汽车启动电路工作原理
汽车启动电路是由多个组件组成的系统，其工作原理如下：
1. 起动电机：起动电机是启动车辆的主要组件。

当驾驶员转动钥匙或按下按钮时，电流从电瓶流入起动电机。

起动电机内部有一个电磁铁，当电流通过时，电磁铁会产生一个强磁场。

这个磁场会吸引起动电机的齿轮并使其转动。

2. 引擎控制单元（ECU）：汽车的启动电路还包括引擎控制单元。

ECU是一个微处理器，负责监测和管理发动机的各个参数。

在启动过程中，ECU会控制燃油喷射系统和点火系统以
确保引擎正常运行。

3. 点火系统：点火系统用于在汽缸内点燃燃料和空气混合物。

当起动电机转动时，点火系统会释放高压电流到火花塞。

这个电流会引起火花，点燃燃料和空气混合物，从而启动引擎。

4. 燃油喷射系统：燃油喷射系统负责向汽缸内喷入适量的燃油。

在启动时，燃油泵会将燃油从燃油箱抽送到发动机。

ECU会
监测发动机的转速和负荷，并通过喷油嘴控制燃油的喷射量。

5. 电瓶：电瓶是启动电路的能源来源。

电瓶储存了汽车所需的电力，并通过起动电机提供电流。

当汽车熄火时，电瓶会通过发电机充电以维持其电量。

总结起来，汽车启动电路通过起动电机、ECU、点火系统、燃油喷射系统和电瓶相互配合，实现汽车引擎的启动。

这个过程
需要正确的电流流动、适量的燃油供给和精确的点火时机。

只有这些组件协同工作，引擎才能正常启动。

boot电路工作原理boot电路是计算机开机时最先启动的电路之一，它负责将计算机从关机状态切换为开机状态，并加载操作系统。

在计算机开机时，boot电路会先检查计算机的硬件设备，如硬盘、驱动器、内存等是否正常，然后开始引导加载操作系统。

接下来，本文将分步骤介绍boot电路的工作原理。

第一步：电源启动计算机开机时，电源电路会先将电源转换成稳定的直流电，并通过主板将其供应给所有的硬件设备。

同时，电源电路会开启主板上的所有电路，使得计算机所有的硬件设备都可以开始工作。

第二步：自检为了确保计算机的硬件设备正常工作，boot电路会进行自检。

这个过程中，boot电路会检查CPU、内存、硬盘、驱动器等设备是否正常，如果有问题则会发出警告响声提示用户。

在自检完成后，boot电路会将控制权交给程序存储器，让其开始引导加载操作系统。

第三步：引导加载操作系统程序存储器里存放着操作系统的启动程序，boot电路会将其读取出来并加载到计算机的内存中。

启动程序包含了操作系统的核心代码和必要的驱动程序，能够让计算机正常运行。

计算机在运行操作系统之前，需要将启动程序加载到内存中，并在其中找到操作系统的位置。

第四步：操作系统加载当启动程序加载完毕后，boot电路会执行启动程序中的指令，寻找操作系统，并将其加载到内存中。

此时，计算机完全转换为操作系统控制下，用户可以开始使用计算机的各种功能了。

综上所述，boot电路是计算机开机时最先启动的电路之一，它负责将计算机从关机状态切换为开机状态，并加载操作系统。

boot电路的工作可以分为电源启动、自检、引导加载操作系统、操作系统加载等步骤。

了解boot电路的工作原理，有助于我们更好地维护和使用计算机。
