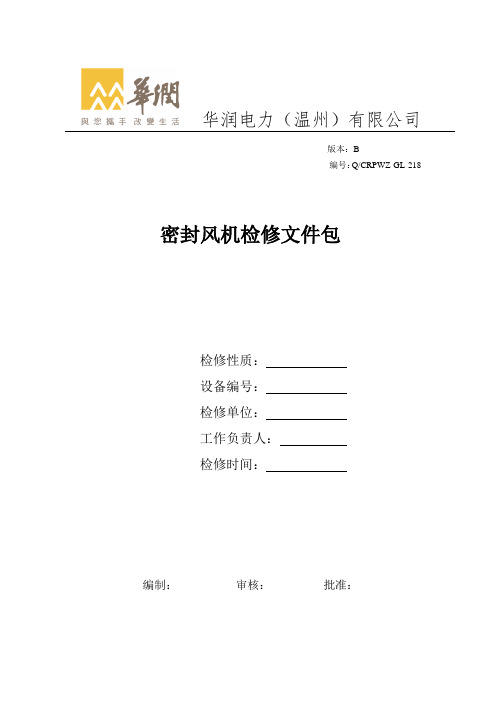

华润电力（温州）有限公司版本：B编号：Q/CRPWZ-GL-218 密封风机检修文件包检修性质：设备编号：检修单位：工作负责人：检修时间：编制：审核：批准：1 工作准备□ 1.1.办理工单，系统隔离，设置检修场地。
检修工作开始前，工作负责人与工作许可人、项目负责人应共同到现场检查相关工作票安全措施内容是否已正确执行。
□ 1.2.检查准备好检修工具、消耗性材料。
□ 1.3.做好工作需要的各项安全措施。
2拆卸□ 2.1. 解除进风口过滤器法兰；□ 2.2.取下进风口过滤器罩;□ 2.3.检查滤网是否完整无缺，是否堵塞，吹扫清洗，必要时进行更换;见证人检修班组监理业主代表见证点W2---13检查、检修作业区域设置安全围栏，禁止外人闯入，地面铺设橡胶板或彩条布，做到“三不落地”。
3.1叶轮、轴检修□ 3.1.1将机壳打开。
□ 3.1.2检查叶轮磨损情况，轴有无裂纹、碰撞等现象，叶轮连接螺丝是否完整，键有无磨损，必要时进行更换。
□ 3.1.3检查叶轮瓢偏度和幌度，≤1mm。
□ 3.1.4转子找静平衡。
□ 3.1.5盘动叶轮，风机叶轮和机壳、叶轮和集流器之间应无磨擦。
□ 3.1.6联轴器无裂纹、变形，键完好无磨损，螺丝无变形、伤痕等。
□ 3.1.7轴装配的轴颈应保持光洁，不许有裂纹、碰撞、磨擦伤痕。
□ 3.1.8叶轮无磨损、裂纹、砂眼，连接螺栓完整无缺，铆钉紧固。
□ 3.1.9转子必要时做动平衡实验。
3.2 检查切换档板□ 3.2.1检查切换档板，应转动灵活无卡涩，能全开全关，开闭时严密无缝。
□ 3.2.2检查切换档板关闭是否严密。
见证人检修班组监理业主代表见证点H3---14试运□ 4.1检查风机内有无异物。
□ 4.2通知电气接线,申请试运。
□ 4.3风机试转，测振动值≤0.05mm。
实测值（）见证人检修班组监理业主代表见证点W2---25 结束工作□ 5.1.清理工作现场。
□ 5.2.清点工具并押回工单。

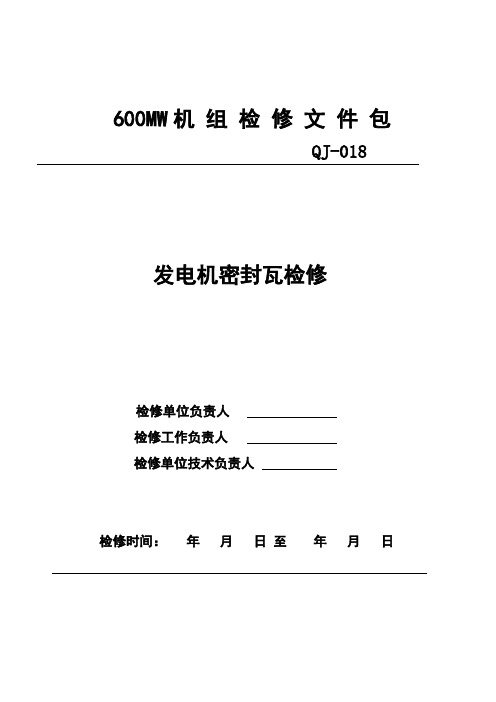

600MW机组检修文件包QJ-018发电机密封瓦检修检修单位负责人检修工作负责人检修单位技术负责人检修时间：年月日至年月日600MW 机组检修程序QJ-018发电机密封瓦编制审核批准年月日版次1********辅助设备修后再鉴定申请表设备再鉴定组：今有所属工作负责人检修的设备已完成程序文件的要求的检修任务，设备已恢复至可以投入运行状态，文明生产工作已经做好，检修程序文件已填写齐全，可以进行修后再鉴定工作，请安排于进行再鉴定，我方设备检修工作负责人和质量控制人员将准时到达再鉴定现场。
请答复。
谢谢！检修单位：。
再鉴定组收到时间：，接收人：再鉴定组答复时间：，批准人：********辅助设备修后再鉴定申请表设备再鉴定组：今有所属工作负责人检修的设备已完成程序文件的要求的检修任务，设备已恢复至可以投入运行状态，文明生产工作已经做好，检修程序文件已填写齐全，可以进行修后再鉴定工作，请安排于进行再鉴定，我方设备检修工作负责人和质量控制人员将准时到达再鉴定现场。
请答复。
谢谢！检修单位：。
再鉴定组收到时间：，接收人：再鉴定组答复时间：，批准人：检修总结报告单位年月日，1检修工期：计划：年月日到年月日，共计：天实际：年月日到年月日，共计：天2人工：计划：工时，实际：工时。
3检修费用：计划：万元，实际：万元。
4备品备件、材料消耗情况：5检修中进行的主要工作：6检修中发现并消除的主要缺陷：7设备的变更或改进情况，8质量控制点执行情况：9尚未消除的缺陷及未消除原因：10验收意见和评价：11其他：不合格品报告处置单不合格品评审记录。

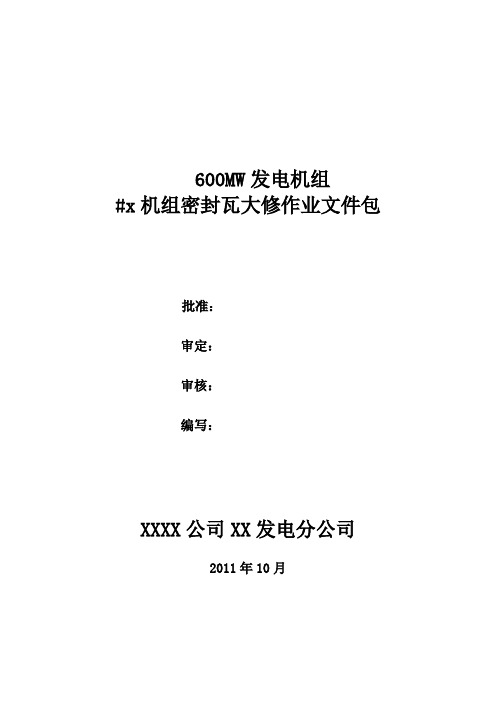

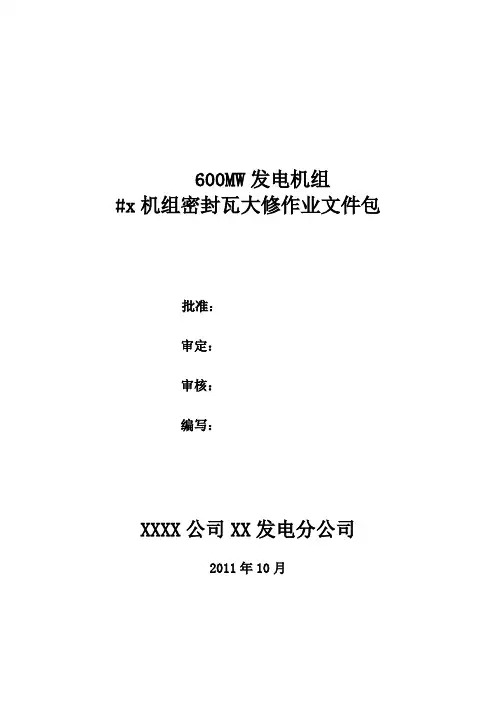

600MW发电机组#x机组密封瓦大修作业文件包批准：审定：审核：编写：XXXX公司XX发电分公司2011年10月XXXXXX分公司#X机组密封瓦大修作业文件包版次：3 目录序号内容页码1 前言 22 概述 33 检修文件包附件目录 44 修前设备状态检查与诊断 55 工作所需工作人员计划 66 工作所需备品配件准备 67 工作所需消耗性材料准备 68 检修所需工器具准备79 检修所需测量用具准备710 检修所需试验器具及电动工器具准备711 检修所需参考图纸资料812 反事故技术措施计划913 质量检验验收及技术监督计划1014 安全风险分析以及预防措施 1115 检修程序12-1516 设备品质再鉴定单1617 检修报告1718 检修情况说明1819 更换备品配件统计1920 消耗材料统计2021 检修实际所用工时2122 检修记录清单2223 检修记录23-2424 检修文件包附件25-28XXXXXX分公司#X机组密封瓦大修作业文件包版次：3前言为认真贯彻执行《发电企业设备检修导则》、《中国XX集团公司燃煤机组检修管理办法（A版）》，落实“预防为主，计划检修”的方针，强化检修过程控制，实现检修作业标准化、规范化、程序化、高效化的要求，以全面提升检修管理水平，特制定本检修作业文件包。
1. 编制说明：1.1 本检修作业文件包包括了“前言、概述、检修资源准备、质量检验验收及技术监督计划、安全风险分析与预防措施、检修工序及质量要求、设备再鉴定、检修报告、设备质量缺陷报告、不符合项报告”等内容，为检修实现全过程规范化管理提供支持材料。
1.2本检修作业文件包适用于600MW机组#X机发电机密封瓦的标准大修及类似于大修性质的抢修。
1.3 本检修作业文件包的消耗材料计划根据《发电设备标准大修材料消耗》并结合设备修前状态诊断编制。
1.4 本检修作业文件包的危险点分析以及防范措施根据《电业安全工作规程》、《现场安全规程》、《火力发电厂危险点分析及预控措施》，并结合现场实际情况编制而成。

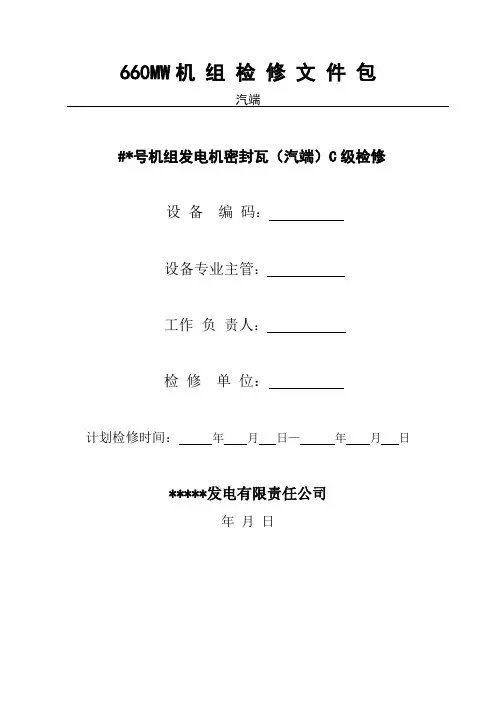

660MW机组检修文件包汽端#*号机组发电机密封瓦（汽端）C级检修设备编码：设备专业主管：工作负责人：检修单位：计划检修时间：年月日—年月日*****发电有限责任公司年月日检修文件包编审表批准人审核人编写人第八次编审年月日第七次编审年月日第六次编审年月日第五次编审年月日第四次编审年月日第三次编审年月日第二次编审年月日首次编审2011年 6月16日检修文件包清单序号类别名称页数一检修工作任务单计划检修时间 3 主要检修项目 3 工作许可 3 修后目标 3 质检点分布 3 验收人员 3二修前准备卡设备基本参数 4 设备修前状况 4 人员准备 5 工具准备 5 工作票准备 6 材料准备 6 备件准备7 施工现场准备7三检修工序卡检修工序、质量标准、验收级别8 四质量验收卡技术记录、验收签字13五安健环验收卡安全措施恢复情况21 设备本身状况21 设备环境状况21六完工报告单日期22 主要材料备件消耗统计22 缺陷处理情况22 异动情况22 让步接收情况22 遗留问题及采取措施22 修后总体评价22 各方签字22一检修工作任务单计划检修时间年月日至年月日计划工日主要检修项目1.发电机密封瓦检修前工作2.发电机端盖、轴承的拆卸；3.密封瓦的拆卸；4．端盖、轴承及密封瓦零部件的检查、清理及检修；5. 端盖、轴承及密封瓦复装；工作许可□需单独办理工作票□该设备所属系统已办票，不需单独办理工作票□电气第一种工作票□电气第二种工作票□电气继保工作票□热机工作票□仪控工作票□其它工作许可条件□动火工作票□脚手架□拆除保温□封堵打开□围栏设置□安全网□其它工作票编号：修后目标1：轴瓦振动优良（小于0.03mm），2：轴瓦温度优良(小于75度) 3：回油温度正常，4：轴振（小于76um）质检点分布W点工序及质检点内容H点工序及质检点内容W-1 修前测量并记录发电机前密封瓦的径向、轴向间隙。
H2-5 测量密封瓦轴颈椭圆度、锥度W-2 修前测量并记录密封瓦内油挡的径向间隙。
工作任务二工作安全分析单部门/专业：工作内容汽轮机轴瓦编号：工作人：监督人：分析时间：安全保护措施与防护用品（将□打√）□安全帽□绝缘鞋□防酸鞋□反光背心□防酸服□联体衣□塑胶手套□绝缘手套□焊接手套□安全带/ 绳□灭火器□耳塞□防护眼镜□护脸设备□焊接眼镜□遮拦（或路障）□防尘口罩□防尘帽□防坠器□呼吸器□其他三质量监督验收卡567四检修工艺适用于该工艺的设备设备简要技术规范汽轮机轴瓦检修设备型号：#1、#2 机自位式可倾瓦（156.08.71-1 ）工序0 概述1. 保证主汽轮机轴瓦检修符合检修工艺质量要求、文明生产管理要求。
2. 为所有参加本项目的工作人员，质检人员确定必须遵循的质量保证程序。
工序1 安全措施1. 参加检修的人员进行安全教育和技术培训，达到上岗条件。
2. 汽轮机油系统停止运行；盘车停止运行，盘车电机停电。
3. 严禁携带工具以外的其它物品（如金属性物品或锋利物品）。
4. 作业组成员的着装要符合工作要求。
5. 检修工作使用的量具应经过检验合格并在有效期内。
6. 各作业过程对参加工作人员要进行安全交底，做好危险预想。
7. 轴承箱在起吊前应将箱体上及附近保温、杂物、尘土清理干净，做好防止油污染的措施8. 轴承在揭开后在无检修工作时应用塑料布将前箱盖住，防止油污染。
工序 3 场地及工器具准备3.1 工器具准备3.2 场地准备1. 清理设备及其四周。
2. 查阅图纸，了解各部件质量标准及检修工艺。
3. 制定好零件定位及摆放位置。
4. 所有工具按规程进行检查试验。
5. 施工现场布置施工电源及足够的灯具和照明电源。
警告：运行安全措施执行结束并经运行、检修确认后才允许开工工序 4 办理工作票1. 汽轮机停止运行，办理检修工作票。
2. 润滑油停止运行，盘车停止运行。
3. 作业组成员了解检修前主机＃ 2 轴承的轴振及瓦温情况。
4. 清点所有专用工具齐全，检查合适，试验可靠。
5. 参加检修的人员必须熟悉本作业指导书，并能熟记检修项目，工艺质量标准等。
600MW机组检修文件包GL-029密封水泵检修检修单位负责人检修工作负责人检修单位技术负责人检修时间：年月日至年月日600MW 机组检修程序GL-029密封水泵检修编制审核批准年月日版次1********辅助设备修后再鉴定申请表设备再鉴定组：今有所属工作负责人检修的设备已完成程序文件的要求的检修任务，设备已恢复至可以投入运行状态，文明生产工作已经做好，检修程序文件已填写齐全，可以进行修后再鉴定工作，请安排于进行再鉴定，我方设备检修工作负责人和质量控制人员将准时到达再鉴定现场。
请答复。
谢谢！检修单位：。
再鉴定组收到时间：，接收人：再鉴定组答复时间：，批准人：********辅助设备修后再鉴定申请表设备再鉴定组：今有所属工作负责人检修的设备已完成程序文件的要求的检修任务，设备已恢复至可以投入运行状态，文明生产工作已经做好，检修程序文件已填写齐全，可以进行修后再鉴定工作，请安排于进行再鉴定，我方设备检修工作负责人和质量控制人员将准时到达再鉴定现场。
请答复。
谢谢！检修单位：。
再鉴定组收到时间：，接收人：再鉴定组答复时间：，批准人：检修总结报告单位年月日，1检修工期：计划：年月日到年月日，共计：天实际：年月日到年月日，共计：天2人工：计划：工时，实际：工时。
3检修费用：计划：万元，实际：万元。
4备品备件、材料消耗情况：5检修中进行的主要工作：6检修中发现并消除的主要缺陷：7设备的变更或改进情况，8质量控制点执行情况：9尚未消除的缺陷及未消除原因：10验收意见和评价：11其他：不合格品报告处置单不合格品评审记录。
大机轴瓦及其附属设备A级检修作业文件包本检修文件包适用于300MW机组轴瓦A级检修工作1本检修文件包涉及的文件、技术资料和图纸2安全措施2.1严格执行《电业安全工作规程》。
2.2验证隔离许可证，各油泵停止运行，停止进入轴瓦的油源。
2.3在整个作业现场易发生落物的地方，人员不能通过和逗留。
2.4轴瓦起吊时，要设专人指挥，严格按起吊规定执行。
各物件起吊时要找正起吊中心，无关人员要离开吊物周围，防止吊物晃动碰伤；起吊过程中要求工作人员身体的任何部位不能伸进所吊设备下方，如必须伸进设备下方，必须做好防吊物落下的措施。
2.5使用清洗剂清洗部件时，要佩戴必要的防护用品。
2.6检修场地必须铺设胶皮，拆吊下的部件必须放在指定检修场地。
2.7拆开的管路、法兰等敞口部位要封堵好。
2.8工作人员抡大锤时不能带手套，使用前检查锤头的固定情况，以防大锤飞出伤人。
2.9使用电动工具、照明用具时，要检查其绝缘情况，防止触电，必要时有人监护，使用电动工具，其接线盘要带漏电保护装置。
2.10用电动工器具必须带绝缘手套，配用漏电保护器。
2.11机件回装前必须用压缩空气吹扫干净，对照加堵记录，将堵撤出，确保轴瓦内部无任何异物。
2.12每天开工前工作负责人向工作班成员及民工交代安全注意事项，工作结束后，总结当天的安全工作情况.3现场准备及备品备件3.1备品备件准备W13.2工作准备□工器具已准备完毕，材料、备品已落实。
□检修地面已经铺设防护胶片，场地已经完善隔离。
□作业文件已组织学习，工作组成员熟悉本作业指导书内容。
W23.2.1办理相关工作票□已办理工作票及开工手续停运。
□安全措施已做。
□检查验证工作票。
□对协作单位发出通知。
□工作人员的着装和安全用具应符合《安规》要求。
H14检修内容4.1解体轴瓦□确认热工探头已拆除。
□揭轴承箱□用塞尺测量轴承箱油挡间隙。
□松轴承箱结合面螺栓，起吊箱盖，清理上箱结合面，放到胶皮上。
□清理上油挡，检查油挡齿是否完整，有无损伤、松动。
